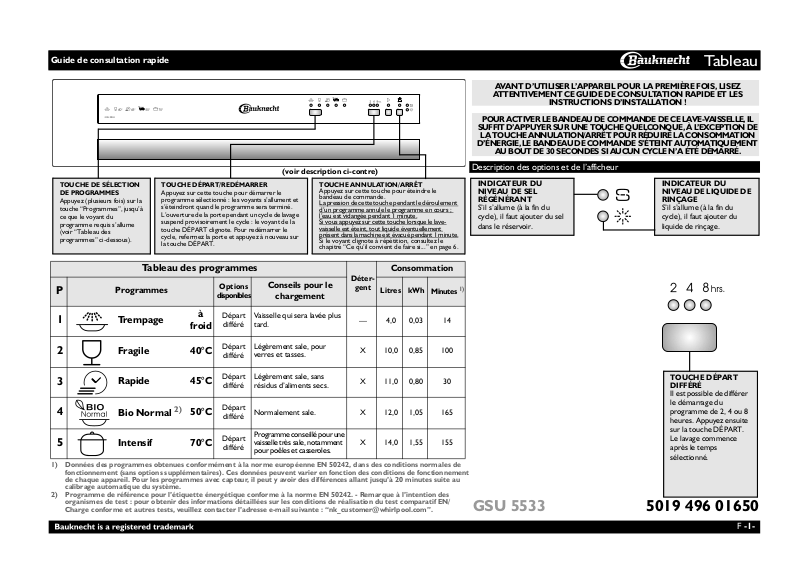

Guide de consultation rapide |
Tableau |
TOUCHE DE SÉLECTION DE PROGRAMMES
Appuyez (plusieurs fois) sur la touche “Programmes”, jusqu’à ce que le voyant du programme requis s’allume (voir “Tableau des programmes” ci-dessous).
(voir description ci-contre)
TOUCHE DÉPART/REDÉMARRER
Appuyez sur cette touche pour démarrer le programme sélectionné : les voyants s’allument et s’éteindront quand le programme sera terminé. L’ouverture de la porte pendant un cycle de lavage suspend provisoirement le cycle : le voyant de la touche DÉPART clignote. Pour redémarrer le cycle, refermez la porte et appuyez à nouveau sur la touche DÉPART.
TOUCHE ANNULATION/ARRÊT
Appuyez sur cette touche pour éteindre le bandeau de commande.
La pression de cette touche pendant le déroulement d’un programme annule le programme en cours ; l’eau est vidangée pendant 1 minute.
Si vous appuyez sur cette touche lorsque le lavevaisselle est éteint, tout liquide éventuellement présent dans la machine est évacué pendant 1 minute. Si le voyant clignote à répétition, consultez le chapitre “Ce qu’il convient de faire si...” en page 6.
AVANT D’UTILISER L’APPAREIL POUR LA PREMIÈRE FOIS, LISEZ ATTENTIVEMENT CE GUIDE DE CONSULTATION RAPIDE ET LES INSTRUCTIONS D’INSTALLATION !
POUR ACTIVER LE BANDEAU DE COMMANDE DE CE LAVE-VAISSELLE, IL SUFFIT D’APPUYER SUR UNE TOUCHE QUELCONQUE, À L’EXCEPTION DE LA TOUCHE ANNULATION/ARRÊT. POUR RÉDUIRE LA CONSOMMATION D’ÉNERGIE, LE BANDEAU DE COMMANDE S’ÉTEINT AUTOMATIQUEMENT AU BOUT DE 30 SECONDES SI AUCUN CYCLE N’A ÉTÉ DÉMARRÉ.
Description des options et de l’afficheur
INDICATEUR DU |
|
|
|
INDICATEUR DU |
NIVEAU DE SEL |
|
|
|
NIVEAU DE LIQUIDE DE |
RÉGÉNÉRANT |
|
|
|
RINÇAGE |
S’il s’allume (à la fin du |
|
|
|
S’il s’allume (à la fin du |
cycle), il faut ajouter du sel |
|
|
|
cycle), il faut ajouter du |
dans le réservoir. |
|
|
|
liquide de rinçage. |
|
|
|
|
|
|
|
|
|
|
Tableau des programmes |
Déter- |
Consommation |
|||||
|
|
|
|
|
|
|
Options |
Conseils pour le |
|
|
|
|
P |
|
|
|
|
Programmes |
|
gent |
Litres |
kWh |
Minutes 1) |
||
|
|
|
|
|
disponibles |
chargement |
||||||
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
Trempage |
à |
Départ |
Vaisselle qui sera lavée plus |
— |
4,0 |
0,03 |
14 |
|
|
|
|
froid |
différé |
tard. |
||||||
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
Fragile |
40°C |
Départ |
Légèrement sale, pour |
X |
10,0 |
0,85 |
100 |
|
|
|
|
|
|
|
différé |
verres et tasses. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
Rapide |
45°C |
Départ |
Légèrement sale, sans |
X |
11,0 |
0,80 |
30 |
|
|
|
|
|
|
|
différé |
résidus d’aliments secs. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
Bio Normal 2) |
50°C |
Départ |
Normalement sale. |
X |
12,0 |
1,05 |
165 |
|
|
|
|
différé |
||||||||
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
Intensif |
70°C |
Départ |
Programme conseillé pour une |
|
|
|
|
|
|
|
|
vaisselle très sale, notamment |
X |
14,0 |
1,55 |
155 |
||||
|
|
|
|
|
|
|
différé |
pour poêles et casseroles. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1)Données des programmes obtenues conformément à la norme européenne EN 50242, dans des conditions normales de fonctionnement (sans options supplémentaires). Ces données peuvent varier en fonction des conditions de fonctionnement de chaque appareil. Pour les programmes avec capteur, il peut y avoir des différences allant jusqu’à 20 minutes suite au calibrage automatique du système.
2)Programme de référence pour l’étiquette énergétique conforme à la norme EN 50242. - Remarque à l’intention des
organismes de test : pour obtenir des informations détaillées sur les conditions de réalisation du test comparatif EN/ |
GSU 5533 |
Charge conforme et autres tests, veuillez contacter l’adresse e-mail suivante : “nk_customer@whirlpool.com”. |
TOUCHE DÉPART DIFFÉRÉ
Il est possible de différer le démarrage du programme de 2, 4 ou 8 heures. Appuyez ensuite sur la touche DÉPART. Le lavage commence après le temps sélectionné.
5019 496 01650
F -1-
Comment régler le degré de dureté de l’eau afin de toujours garantir un résultat de lavage optimal |
Première utilisation |
1- réservoir à sel
2- distributeur de liquide de rinçage
3- distributeur de détergent
4- paniers
5,6,7,8- fonctions disponibles sur le bandeau de commandes
9- filtres
10bras d’aspersion
La dureté de l’eau doit uniquement |
- Appuyez simultanément sur les touches Programmes et ANNULATION/Arrêt pendant au moins 3 secondes. |
|
être réglée avant le premier lavage |
- Les voyants de programmes indiqueront le réglage du degré de dureté de l’eau. |
|
ou si son degré a changé. |
||
- Appuyez sur la touche Programmes pour augmenter la valeur de la dureté de l’eau (après la valeur 7, le réglage retourne à 1). |
||
|
||
|
- Attendez 30 secondes (bandeau de commande éteint) ou appuyez sur la touche DÉPART/Rédemarrer pour enregistrer la valeur. |
|
|
|
La dureté de l’eau est réglée en usine sur “Semi-dure” (valeur 4).
Même si vous utilisez des tablettes contenant du sel, il sera nécessaire d’ajouter du sel régénérant, car le pouvoir d’adoucissement de ces détergents est insuffisant en présence d’eau particulièrement dure.
1. Contactez votre Compagnie de distribution de l’eau pour connaître le |
|
2. Entrez cette valeur dans |
Suggestions pour l’utilisation du |
||||||||
degré de dureté de l’eau. |
|
|
|
votre machine |
|
détergent |
|||||
|
|
|
|
|
|
|
Les 3 premiers voyants du |
Gel ou poudre |
|
||
Degrés |
Degrés |
Degrés |
Degré de Dureté de |
|
PROGRAMME s’allument |
|
|||||
|
(voir le tableau des |
(liquide de |
Tablettes |
||||||||
allemands °dH |
français °fH |
anglais °eH |
l’Eau |
|
|||||||
|
P1 |
programmes) |
P3 |
rinçage et sel) |
|
||||||
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
P2 |
|
|
||
0 |
- 5 |
0 |
- 9 |
0 - 6,3 |
Douce |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 - 10 |
10 |
- 18 |
7 - 12,6 |
Moyenne |
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
11 |
- 15 |
19 |
- 27 |
13,3 - 18,9 |
Moyenne |
3 |
|
|
|
passez à |
|
|
|
|
|
|
|
|
|
|
|
l’étape 1 |
|
16 |
- 21 |
28 |
- 37 |
19,6 - 25,9 |
Semi-dure |
4 |
|
|
|
si l’eau est DURE, |
|
|
|
|
(voir “Contrôle |
||||||||
|
|
|
|
|
|
|
|
|
|
il faut utiliser |
|
22 |
- 28 |
38 |
- 50 |
26,6 - 35 |
Dure |
5 |
|
|
|
quotidien”) |
davantage de sel |
|
|
|
|
|
|
|
|
|
|
|
(passez à |
29 |
- 35 |
51 |
- 63 |
35,7 - 44,1 |
Très dure |
6 |
|
|
|
|
l’étape 1, |
|
|
|
|
|
|
|
|
|
|
|
“Contrôle |
36 |
- 50 |
64 |
- 90 |
44,8 - 62,4 |
Extrêmement dure |
7 |
|
|
|
|
|
|
|
|
|
quotidien”) |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
Avant le premier lavage, vous devez remplir le réservoir à sel indépendamment de la dureté de l’eau
(voir description ci-dessous, au point 1 “Contrôle quotidien”).
Remplissez le réservoir à sel - Le sel dissout le tartre (opération superflue si le niveau de dureté de l’eau est réglé sur “douce” !) |
Contrôle quotidien |
||||
1 |
Indicateur |
|
|
|
Vissez le bouchon. |
optique (selon |
|
|
|
Éliminez les résidus |
|
le modèle). |
|
|
|
de sel autour du |
|
|
Dévissez le |
|
|
|
bouchon. Certains |
|
bouchon. |
|
|
|
réservoirs à sel ont |
|
|
|
|
|
un indicateur de |
|
|
|
|
|
niveau intégré dans |
|
|
|
|
|
le bouchon (voir |
|
|
|
|
|
commentcontrôler |
|
|
|
|
|
ci-dessous). |
|
Remplissez le réservoir à sel d’eau |
Ajoutez du sel (n’ajoutez jamais de |
|
|
|
|
uniquement avant le premier lavage. |
détergent !) 0,8 kg min. / 1 kg max. |
|
|
|
|
|
(selon le modèle d’appareil) |
|
|
|
|
L’indicateur de niveau du sel régénérant ne |
Indicateur du niveau de sel sur le bandeau de commande Indicateur du niveau de sel sur le bouchon du réservoir |
|||
|
s’éteindra qu’au bout de plusieurs cycles de |
Le voyant sur le bandeau de commande |
|
clair : AJOUTEZ |
|
|
lavage. Si la dureté de l’eau est égale à 1 |
s’allume lorsqu’il est nécessaire de |
vert : OK. |
||
|
DU SEL |
||||
|
(douce), n’utilisez pas de sel régénérant. |
REMPLIR LE RÉSERVOIR À SEL. |
|
||
|
|
|
F -2-
Ajout de liquide de rinçage (pas nécessaire en cas d’utilisation de tablettes). Comment régler le dosage du liquide de rinçage
Contrôle quotidien
2 |
Indicateur |
|
La quantité de liquide de rinçage |
optique |
|
peut être adaptée au détergent |
|
|
|
utilisé. Plus le réglage est bas, |
|
|
|
plus la quantité de liquide de |
|
|
|
|
rinçage utilisée sera faible |
|
Au besoin, |
|
(réglage d’usine : position 4). |
|
ouvrez le |
|
Appuyez sur la touche pour |
|
|
ouvrir le couvercle B. À l’aide |
|
|
couvercle B |
Versez le liquide |
|
|
d’une pièce de monnaie ou de |
||
|
(en appuyant |
de rinçage |
tout objet similaire, faites |
|
sur le bouton |
jusqu’au repère |
tourner la flèche dans la position |
|
correspondant). |
maxi ~150 ml |
souhaitée. Dès que vous avez |
modifié la quantité de liquide de rinçage, refermez le couvercle.
(selon le modèle d’appareil)
Observez l’indicateur de niveau du liquide de rinçage dans le distributeur.
Indicateur du niveau de liquide de rinçage sur le bandeau de commande Indicateur du niveau de liquide de rinçage sur le distributeur
Le voyant s’allume lorsqu’il est nécessaire d’AJOUTER |
foncé : OK. |
clair : AJOUTEZ DU LIQUIDE DE |
|
DU LIQUIDE DE RINÇAGE |
RINÇAGE |
||
|
Utilisez exclusivement du liquide de rinçage pour lave-vaisselle. Essuyez immédiatement le liquide qui aurait débordé. Ceci évitera la formation excessive de mousse susceptible de provoquer un mauvais fonctionnement de l’appareil.
Des rayures sont présentes sur la vaisselle : réglez le dosage du liquide de rinçage sur une position inférieure (1, 2 ou 3). La vaisselle n’est pas sèche : réglez la quantité sur un chiffre plus élevé (5 ou 6). La vaisselle en plastique sèche plus difficilement et un réglage sur une position supérieure ne modifiera pas le résultat.
Les détergents avec produit de rinçage ne seront efficaces qu’avec des programmes de longue durée. Avec les programmes de courte durée, il se peut que vous constatiez la présence de résidus de détergent sur la vaisselle (utilisez éventuellement des détergents en poudre). Les détergents avec produits de rinçage ont tendance à produire une quantité excessive de mousse.
Ajout de détergent - Utilisez uniquement des détergents spécifiques pour lave-vaisselle et conformez-vous aux instructions du fabricant
Usage quotidien
Ouvrez le couvercle A |
Introduisez le détergent : tablette / liquide / poudre |
Fermez le couvercle |
(appuyez sur le bouton |
dans le compartiment le plus grand |
en appuyant sur les nervures |
correspondant). |
|
prévues à cet effet. |
3 |
Remplissez le |
Utilisez une seule tablette par cycle ; |
distributeur de |
placez-la dans le distributeur de |
|
|
détergent juste avant |
détergent. |
|
de commencer le |
Tous les types de tablettes peuvent |
|
lavage. |
|
|
|
être utilisés ; cependant, pour les |
|
|
tablettes 2 en 1, il FAUT ajouter du sel. |
F -3-
