Whirlpool GSU 4873 PROGRAM TABLE

GSU 4873

Indicateur d’arrivée d’eau

L’arrivée d’eau à la machine est limitée. Vérifiez que le robinet d’arrivée d’eau est ouvert à fond et que la pression d’eau est adéquate.

Indicateur de bras d’aspersion bloqué

Quelque chose empêche les bras d’aspersion de tourner librement. Vérifiez la vaisselle et les couverts pour trouver ce qui fait obstruction et y remédier.

Indicateur de détection d'eau

Il y a une fuite d’eau dans le système de collecte de débordements situé en dessous de la machine. Coupez l’arrivée d’eau et déterminez la source de la fuite.

Indicateur de niveau de liquide de rinçage

Le réservoir de liquide de rinçage est vide. Ajoutez du liquide de rinçage.

Symboledecycle

température de lavage

*) Ces valeurs se réfèrent aux conditions normales. Les valeurs peuvent varier en fonction de l’utilisation, par exemple de la charge, de la température, de la dureté de l’eau ou de la

1) Cycle recommandé avec l’emploi de détergents de la “nouvelle génération” qui contiennent des enzymes.

2) Cycle recommandé avec l'emploi de déter gents c lassi ques sans enzym es.

Rinçage uniquement

Délicat 40° C

Chrono 30 min 40° C

Bio-Eco 50° C Normal 50° C

Très sale 65° C Intensif 70° C

Vaisselle qui sera lavée plus tard. Verres et tasses peu sales. Vaisselle légèrement sale, sans résidus d'aliments secs. Vaisselle normalement sale. Vaisselle normalement sale.

Vaisselle normalement sale ou très sale. Poêles et casseroles très sales.

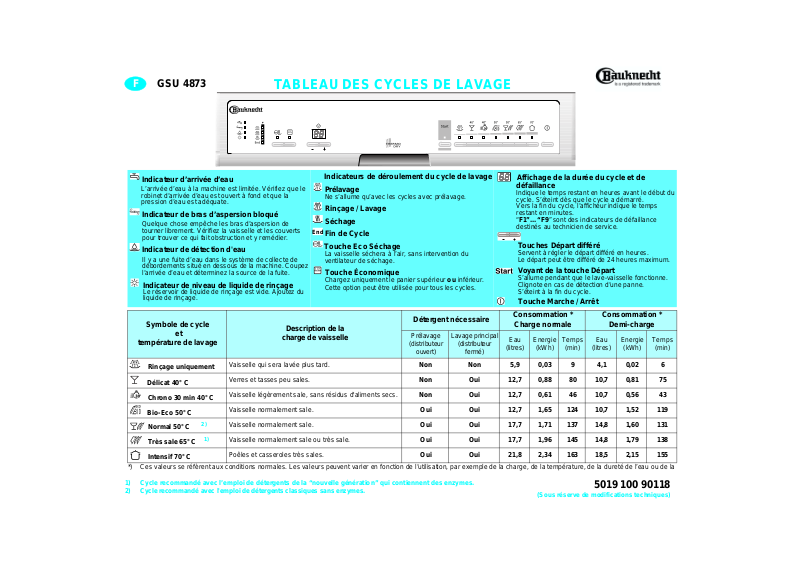

TABLEAU DES CYCLES DE LAVAGE

Indicateurs de déroulement du cycle de lavage Prélavage

Ne s’allume qu’avec les cycles avec prélavage.

Rinçage / Lavage Séchage

Fin de Cycle

Touche Eco Séchage

La vaisselle séchera à l’air, sans intervention du ventilateur de séchage.

Touche Économique

Chargez uniquement le panier supérieur ou inférieur. Cette option peut être utilisée pour tous les cycles.

Description de la

charge de vaisselle

Détergent nécessaire

Prélavage

(distributeur

ouvert)

Non Non 5,9 0,03 9 4,1 0,02 6 Non Oui 12,7 0,88 80 10,7 0,81 75 Non Oui 12,7 0,61 46 10,7 0,56 43

Oui Oui 12,7 1,65 124 10,7 1,52 119 Oui Oui 17,7 1,71 137 14,8 1,60 131 Oui Oui 17,7 1,96 145 14,8 1,79 138 Oui Oui 21,8 2,34 163 18,5 2,15 155

Lavage principal

(distributeur

fermé)

Affichage de la durée du cycle et de défaillance

Indique le temps restant en heures avant le début du cycle. S’éteint dès que le cycle a démarré. Vers la fin du cycle, l’afficheur indique le temps restant en minutes. “

F1”... “F9

destinés au technicien de service.

Touches Départ différé

Servent à régler le départ différé en heures. Le départ peut être différé de 24 heures maximum.

Voyant de la touche Départ

S’allume pendant que le lave-vaisselle fonctionne. Clignote en cas de détection d’une panne. S’éteint à la fin du cycle.

” sont des indicateurs de défaillance

Touche Marche / Arrêt

Consommation *

Charge normale

Eau

Energie

(litres)

(kWh)

Temps

(min)

Consommation *

Demi-charge

Eau

Energie

(litres)

(kWh)

5019 100 90118

(Sous réserve de modifications techniques)

Temps

(min)

tension d’alimentation.

Contrôles quotidiens

1. Chargez la vaisselle de façon à ce que les différentes pièces ne se touchent pas.

2. Chargez les tasses en les inclinant légèrement de manière à ce que l’eau puisse s’écouler.

3. De manière générale, chargez les couverts avec le manche tourné vers le bas, mais assurez-vous que les couverts qui pourraient vous blesser ont les manches tournés vers le haut.

4. Vérifiez que le jet d’eau atteint toute la vaisselle et que les bras d’aspersion tournent librement.

5. Veillez à ouvrir le robinet d’eau avant de démarrer le lave-vaisselle.

Important :

• Ne mettez le lave-vaisselle hors tension que lorsque le voyant “Départ” est éteint. Si vous arrêtez l’appareil en cours de programme, il redémarrera là où le cycle a été interrompu lorsque vous le remettrez en marche.

• En cas de détection de panne ou de modification ou d'annulation d'un cycle déjà démarré, appuyez sur la touche Départ et maintenez-la enfoncée pendant environ 5 secondes, jusqu’à ce que le voyant Départ s'éteig ne! Vous pourrez alors mettre la machine hors tension et sélectionner un autre cycle.

• Veuillez consulter le chapitre “Diagnostic rapide” du mode

d’emploi pour vous familiariser avec d’autres situations de fonctionnement que vous pourriez rencontrer en utilisant cet appareil.

Guide de consultation rapide

Support pour tasses :

• Position horizontale : pour maintenir les tasses et les verres.

• Position verticale : pour aider à soutenir et séparer les bords des assiettes placées dans le panier supérieur.

Support pour grands ustensiles :

• Position horizontale : pour laisser de la place aux tasses et aux verres.

• Position verticale : pour soutenir les longs couteaux et les longs ustensiles.

• Placez la partie coupante de la lame des couteaux vers le bas.

Support pour verres à pied :

• Le support pour verres à pied peut être déplacé latéralement pour

assurer une position optimale des grands verres à pied.

• Vous pouvez également retirer le support pour verres à pied, pour faire de la place aux accessoires plus grands dans le panier supérieur. Il suffit de retirer l’extrémité métallique hors du clip en plastique.

Panier supérieur

Economique :

Si vous avez choisi de ne charger que le panier supérieur, vous pouvez retirer le panier à couverts du panier inférieur et l'installer dans le panier supérieur.

Réglage de la hauteur :

(Le lave-vaisselle est livré avec le panier supérieur en position haute).

Vous pouvez régler à tout moment le panier en hauteur.

• Pour l'abaisser : tirez les deux poignées latérales vers l'extérieur puis abaissez lentement le panier.

• Pour le relever : tirez les deux poignées latérales vers le haut jusqu'à ce que le panier s'encliquète dans la position supérieure.

• Le panier doit être au même niveau des deux côtés.

Panier inférieur

Economique :

Lorsque vous choisissez Economique, choisissez de préfére nce le pa nier inférieur, étant donné que cette position fournira une plus grande puissance de lavage, en particulier pour les plats de service et les casseroles.

Panier à couverts :

Vous pouvez retirer le panier à couverts pour disposer de plus d'espace pour d'autres accessoires.

Supports pour assiettes :

• Vous pouvez retirer les supports pour assiettes, pour gagner de la place pour les grandes poêles et les grandes casseroles.

• Pour les dégager : tirez sur la poignée.

• Pour les réinstaller : réinstallez dans la position désirée, en plaçant d'abord les pieds sous le cadre du panier et ensuite en poussant sur la poignée jusqu'à ce qu'elle s'encliquète. Vous pouvez installer les supports pour assiettes en position normale ou en position transversale, pour un maximum de flexibilité.
