Whirlpool GSI PLATINUM 2 PT PROGRAM CHART [de]
5019 496 01076
Bitte beachten Sie vor dem Gebrauch die Anleitung zu “Wartung und Installation”!
1
D
GSI Platinum
1) Programmdaten sind Labormesswerte gemäß Norm EN 50242. Zeitabweichungen oder Zeitsprünge können in der Praxis durch unterschiedliche
Beladung, Zusatzfunktionen, Kalibrierungen des Sensors (nur bei Sensorprogrammen), Wasserzulauftemperaturen, Wasserhärten und
Netzspannung auftreten.
2) Energie-Label Programm EN 50242. - Hinweis für Prüfinstitute:
Wenden Sie sich bitte bezüglich detaill ierter Informationen über die Bedingungen der
EN-Vergleichsprüfung und abweichender Prüfun gen an folgende Adresse: “nk_customer@whirlpool.c om”.
3) Die bakterienabtötende Wirkung wurde gemeinsam mit dem Institut Pasteur , Lille (F rance.), gem. Norm NF EN 13697 vom November 2001 nachgewiesen.

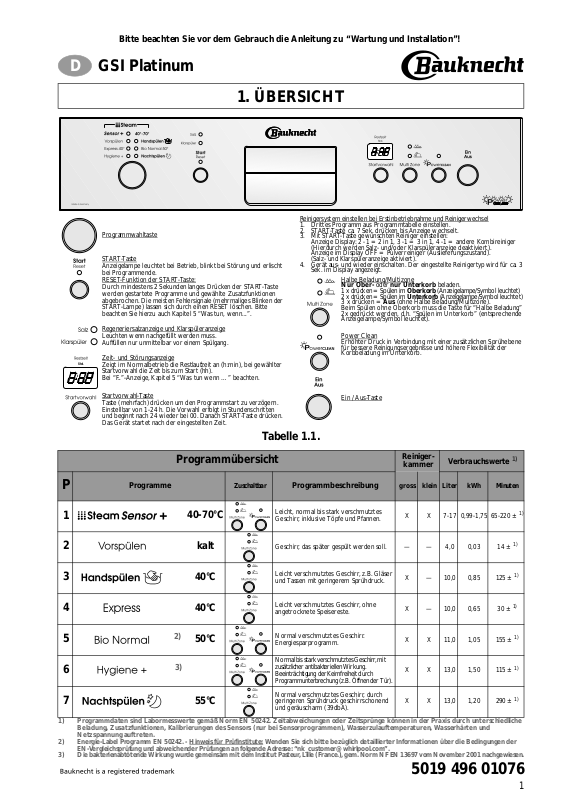

1. ÜBERSICHT
Programmwahltaste
START-Taste
Anzeigelampe leuchtet bei Betrieb, blinkt bei Störung und erlischt
bei Programmende.
RESET-Funktion der START-Taste:
Durch mindestens 2 Sekunden langes Drücken der START-Taste
werden gestartete Programme und gewählte Zusatzfunktionen
abgebrochen. Die meisten Fehlersignale (mehrmaliges Blinken der
START-Lampe) lassen sich durch einen RESET löschen. Bitte
beachten Sie hierzu auch Kapitel 5 “Was tun, wenn...”.
Regeneriersalzanzeige und Klarspüleranzeige
Leuchten wenn nachgefüllt werden muss.
Auffüllen nur unmittelbar vor einem Spülgang.
Zeit- und Störungsanzeige
Zeigt im Normalbetrieb die Restlaufzeit an (h:min), bei gewählter
Startvorwahl die Zeit bis zum Start (hh).
Bei “F..”-Anzeige, Kapitel 5 “Was tun wenn …” beachten.
Startvorwahl-Taste
Taste (mehrfach) drücken um den Programmstart zu verzögern.
Einstellbar von 1-24 h. Die Vorwahl erfolgt in Stundenschritten
und beginnt nach 24 wieder bei 00. Danach START-T aste drücken.
Das Gerät startet nach der eingestellten Zeit.
Reinigersystem einstellen bei Erstinbetriebnahme und Reinigerwechsel
1. Drittes Programm aus Programmtabelle einstellen.
2. START-Taste ca. 7 Sek. drücken bis Anzeige wechselt.
3. Mit START-Taste gewünschten Reiniger einstellen:
Anzeige Display: 2 -1 = 2 in 1, 3 -1 = 3 in 1, 4 -1 = andere Kombireiniger
(Hierdurch werden Salz- und/oder Klarspüleranzeige deaktiviert).
Anzeige im Display OFF = Pulverreiniger (Auslieferungszustand).
(Salz- und Klarspüleranzeige aktiviert).
4. Gerät aus- und wieder einschalten. Der eingestellte Reinigertyp wird für ca. 3
Sek. im Display angezeigt.
Halbe Beladung/Multizone
Nur Ober- oder nur Unterkorb beladen.
1 x drücken = Spülen im Oberkorb (Anzeigelampe/Symbol leuchtet)
2 x drücken = Spülen im Unterkorb (Anzeigelampe/Symbol leuchtet)
3 x drücken = Aus (ohne Halbe Beladung/Multizone).
Beim Spülen ohne Oberkorb muss die T aste für “Hal be Beladung”
2x gedrückt werden, d.h. “Spülen im Unterkorb” (entsprechende
Anzeigelampe/Symbol leuchtet).
Power Clean
Erhöhter Druck in Verbindung mit einer zusätzlichen Sprühebene
für bessere Reinigungsergebnisse und höhere Flexibilität der
Korbbeladung im Unterkorb.
Ein / Aus-Taste
Tabelle 1.1.
Programmübersicht
Reiniger-
kammer
Verbrauchswerte
1)
P
Programme
Zuschaltbar
Programmbeschreibung
gross klein Liter kWh Minuten
1
40-70°C
Leicht, normal bis stark verschmutztes
Geschirr, inklusive Töpfe und Pfannen.
X X 7-17 0,99-1,75 65-220 ±
1)
2
kalt
Geschirr , das später gespült werden soll. — — 4,0 0,03 14 ±
1)
3
40°C
Leicht verschmutztes Geschirr, z.B. Gläser
und Tassen mit geringerem Sprühdruck.
X — 10,0 0,85 125 ±
1)
4
40°C
Leicht verschmutztes Geschirr , ohne
angetrocknete Speisereste.
X — 10,0 0,65 30 ±
1)
5
2)
50°C
Normal verschmutztes Geschirr.
Energiesparprogramm.
X X 11,0 1,05 155 ±
1)
6
3)
Normal bis stark verschmutztes Geschirr , mit
zusätzlicher antibakteriellen Wirkung.
Beeinträchtigung der Keimfreiheit durch
Programmunterbrechung (z.B. Öffnen der Tür).
X X 13,0 1,50 115 ±
1)
7
55°C
Normal verschmutztes Geschirr, durch
geringeren Sprühdruck geschirrschonend
und geräuscharm (39dbA).
X X 13,0 1,20 290 ±
1)
2
2. KURZANLEITUNG
Detaillierte Hinweise finden Sie auf den folgenden Seiten, beachten Sie auch Kapitel “5. Was tun, wenn...”.
1. Gerät einschalten
EIN
/AUS-Taste drücken.
2. Programm wählen
Die Programmwahl-Taste bzw. den Programmwähler betätigen, bis das
gewünschte Programm eingestellt ist. Bei Bedarf eventuell vorhandene
Zusatzfunktionen wählen.
3. Reinigersystem
einstellen
Je nach Geräteausführung kann das Reinigersystem eingestellt werden. Im Kapitel
“1. Übersicht” finden Sie, ob und wie dies an Ihrem Gerät eingestellt wird.
4. Reiniger einfüllen
4a. Pulver/Gel/Reinigertabletten
Befüllen Sie die Reinigerkammern der Dosiereinheit
entsprechend dem gewählten Programm.
Große Kammer
A
bei jedem Spülgang, zusätzlich kleine
Kammer
B
bei Programmen mit Vorspülen (siehe
Tabelle 1.1.).
4b. Kombireiniger (2in1/3in1/... etc.)
Platzieren Sie nach Angabe des Reinigerherstellers den
Reiniger in Kammer
A
bzw. im Besteckkorb.
5. Klarspüler
kontrollieren
6. Salz kontrollieren
Je nach Ausführung:
7. Körbe beladen
Überprüfen Sie, dass sich die Sprüharme frei drehen können und dass keine Geschirr-
oder Besteckteile über die Körbe herausragen. Detaillierte Hinweise zur Beladung
finden Sie in Kapitel 3 “Bedienung des Gerätes”, unter “Körbe beladen ”.
8. Wasserhahn öffnen,
Tür schließen
9. Starten
START-Taste drücken.
Spülvorgang
Bei Stromausfall oder vorzeitigem
Ausschalten, läuft das Gerät an der
unterbrochenen Stelle im Programm nach
Wiedereinschalten weiter. Bei Öffnen der
Tür kann heißer Dampf austreten!
10.Ende
Bei Programmende erlischt die Anzeigelampe der START-Taste.
11.Gerät ausschalten
AUS
-Taste drücken. Sämtliche Anzeigelampen erlöschen.
12.Wasserhahn
schließen, entladen
Es empfiehlt sich das Entladen des Geschirrs mit dem Unterkorb zu beginnen,
damit eventuelle Wasserrückstände nicht auf darunter befindliche Geschirrteile
tropfen können.
A
C
B
optische Anzeige in der Dosiereinheit
C
dunkel
➯
genügend vorhanden,
hell
➯
nachfüllen (ca. 100 ml).
Anzeige auf der Bedienblende leuchtet, wenn nachgefüllt werden
muss. Diese Anzeige ist nicht in allen Gerätesausführungen
vorhanden.
Sichtfenster im Deckel des Salzbehälters im Behälterboden
orange
➯
wenn ausreichend Salz vorhanden ist,
klar
➯
wenn nachgefüllt werden muss.
Anzeige auf der Bedienblende leuchtet, wenn nachgefüllt werden
muss. Wurde aufgefüllt, dauert es einige Spülvorgänge bis zum
Erlöschen!
Bereits gestartetes
Programm wechseln:
- START-Taste ca. 2 Sek. gedrückt
halten bis Anzeigelampe erlischt.
- (Abpumpen bis zu 60 Sek.).
- Programm neu wählen.
- START-Taste drücken.
3
3. BEDIENUNG DES GERÄTES
PROGRAMMWAHL
Die Programmwahl-Taste bzw. den Programmwähler betätigen, bis das gewünschte Programm eingestellt ist.
Das Gerät muss hierzu eingeschaltet sein. Bei Bedarf Zusatzfunktionen (wenn vorhanden) wählen. Die
entsprechende Anzeige leuchtet auf. Das richtige Programm und zuschaltbare Funktionen finden Sie in der
Tabelle 1.1 auf Seite 1.
Die angegebenen Programmlaufzeiten sind Zeiten unter Normbedingungen und können in der
Realität abweichen. Bei Sensorprogrammen kann dies durch die gelegentliche automatische
Kalibrierung des Systems bis zu 20 Minuten betragen.
REINIGER EINFÜLLEN
Den Reiniger bitte erst unmittelbar vor dem Start des Programmes einfüllen. V erwenden Sie
nur
Reiniger für Haushaltsgeschirrspülmaschinen und nie mehr als vom Hersteller empfohlen.
Beachten Sie die Sicherheitshinweise der Hersteller!
Zum Öffnen der Reinigerkammer, betätigen Sie den linken Hebel (Hebel
1
) der Dosiereinheit.
a. Pulver/Gel/Reinigertabletten
Befüllen Sie die Reinigerkammern der Dosiereinheit entsprechend dem gewählten Programm (Tabelle 1.1).
Programme ohne Vorspülen:
Geben Sie die vom Reinigerhersteller empfohlene gesamte Menge in
die Kammer
A
.
Programme mit Vorspülen:
Geben Sie 2/3 der vom Reinigerhersteller empfohlenen Menge in
die große Kammer
A
und 1/3 in die kleine Kammer
B
.
Reinigertabletten werden, je nach Herstellerangaben, in die
Kammer
A
oder im Besteckkorb platziert.
Bei Verwendung der Zusatzfunktion “Halbe Beladung” reduzieren
Sie die Reinigermengen um ca. 1/3.
b. Kombireiniger (2in1/3in1/... etc.)
Kombireiniger werden, je nach Herstellerangaben, in die Kammer
A
oder im Besteckkorb platziert.
Nach dem Befüllen, den Deckel der Reinigerkammer fest zudrücken.
Reiniger mit Klarspülfunktion können nur bei Programmen mit längerer Dauer ihre Wirkung
entfalten. Bei Kurzprogrammen kann es zu Rückständen des Reinigers kommen (ggf.
Pulverreiniger verwenden). Reiniger mit Klarspülfunktion neigen zu erhöhter Schaumbildung.
Für Reklamationen, die in direktem Zusammenhang mit diesen Produkten stehen, kann von uns
keine Garantieleistung übernommen werden.
KLARSPÜLER KONTROLLIEREN/EINFÜLLEN/EINSTELLEN
Bei Verwendung von Kombireiniger ist dies nicht erforderlich.
a. Klarspülerstand kontrollieren
Prüfen Sie die optische Anzeige
C
in der Dosiereinheit: dunkel = genügend vorhanden, hell = nachfüllen.
Bei Geräten mit elektrischer Anzeige auf der Bedienblende,
leuchtet die Klarspüleranzeige rot, wenn Klarspüler
nachgefüllt werden muss.
b. Klarspüler einfüllen
Zum Öffnen der Klarspülkammer, betätigen Sie den rechten
Hebel (Hebel
2
) der Dosiereinheit.
Klarspüler bis zur Markierung “max” im Trichter einfüllen
(ca. 100 ml).
Nach dem Einfüllen den Deckel wieder fest zudrücken.
Verwenden Sie nur Klarspüler für Haushaltsgeschirrspülmaschinen.
Verschütteten oder übergelaufenen Klarspüler
sofort
abwischen, sonst kann es durch erhöhte
Schaumbildung zur Fehlfunktion des Gerätes kommen.
Hebel
1
große
Kammer
A
kleine
Kammer
B
Hebel
2
Anzeige
C
max
