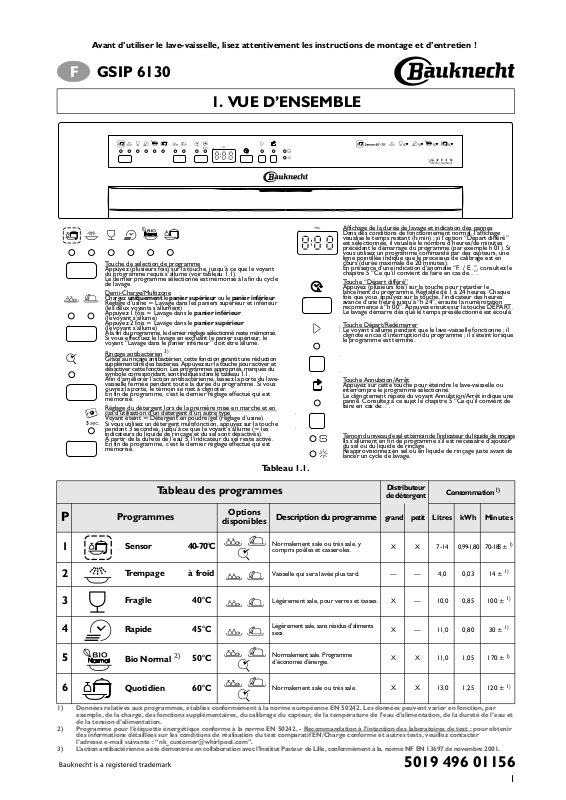

Whirlpool GSIP 6130 Quick start guide

Avant d’utiliser le lave-vaisselle, lisez attentivement les instructions de montage et d’entretien !

GSIP 6130

F

1. VUE D’ENSEMBLE

Affichage de la durée de lavage et indication des pannes
Dans des conditions de fonctionnement normal, l’affichage
visualise le temps restant (h:min) ; si l’option “Départ différé”
est sélectionnée, il visualise le nombre d’heures/de minutes
précédant le démarrage du programme (par exemple h 01). Si
vous utilisez un programme commandé par des capteurs, une

ligne pointillée indique que le processus de calibrage est en
Touche de sélection de programme
Appuyez (plusieurs fois) sur la touche, jusqu’à ce que le voyant
du programme requis s’allume (voir tableau 1.1).
Le dernier programme sélectionné est mémorisé à la fin du cycle
de lavage.

Demi-Charge/Multizone
Chargez uniquement le panier supérieur ou le panier inférieur.
Réglage d’usine = Lavage dans les paniers supérieur et inférieur
(les deux voyants s’allument)
Appuyez 1 fois = Lavage dans le panier inférieur
(le voyant s’allume)
Appuyez 2 fois = Lavage dans le panier supérieur
(le voyant s’allume)
À la fin du programme, le dernier réglage sélectionné reste mémorisé.
Si vous effectuez le lavage en excluant le panier supérieur, le
voyant “Lavage dans le panier inférieur” doit être allumé.

Rinçage antibactérien
Grâce au rinçage antibactérien, cette fonction garantit une réduction
supplémentaire des bactéries. Appuyez sur la touche pour activer et
désactiver cette fonction. Les programmes appropriés, marqués du
symbole correspondant, sont indiqués dans le tableau 1.1.
Afin d’améliorer l’action antibactérienne, laissez la porte du lave­vaisselle fermée pendant toute la durée du programme. Si vous
ouvrez la porte, le témoin se met à clignoter.
En fin de programme, c’est le dernier réglage effectué qui est
mémorisé.

Réglage du détergent lors de la première mise en marche et en
cas d’utilisation d’un détergent d’un autre type
Voyant éteint = Détergent en poudre/gel (réglage d’usine).
Si vous utilisez un détergent multifonction, appuyez sur la touche
pendant 3 secondes, jusqu’à ce que le voyant s’allume (= les
indicateurs du liquide de rinçage et du sel sont désactivés).
À partir de la dureté de l’eau 5, l’indicateur du sel reste activé.
En fin de programme, c’est le dernier réglage effectué qui est
mémorisé.

3)

Tableau 1.1.

cours (durée maximale de 20 minutes).

En présence d’une indication d’anomalie “F.. / E..”, consultez le

chapitre 5 “Ce qu’il convient de faire en cas de...”.

Touche “Départ différé”

Appuyez (plusieurs fois) sur la touche pour retarder le

lancement du programme. Réglable de 1 à 24 heures. Chaque

fois que vous appuyez sur la touche, l’indicateur des heures

avance d’une heure jusqu’à “h 24”, ensuite la numérotation

recommence à “h 00”. Appuyez ensuite sur la touche DÉPART.

Le lavage démarre dès que le temps présélectionné est écoulé.

Touche Départ/Redémarrer

Le voyant s’allume pendant que le lave-vaisselle fonctionne ; il

clignote en cas d’interruption du programme ; il s’éteint lorsque

le programme est terminé.

Touche Annulation/Arrêt

Appuyez sur cette touche pour éteindre le lave-vaisselle ou

interrompre le programme sélectionné.

Le clignotement répété du voyant Annulation/Arrêt indique une

panne. Consultez à ce sujet le chapitre 5 “Ce qu’il convient de

faire en cas de...”.

Témoin du niveau de sel et témoin de l’indicateur du liquide de rinçage

Ils s’allument en fin de programme s’il est nécessaire d’ajouter

du sel ou du liquide de rinçage.

Réapprovisionnez en sel ou en liquide de rinçage juste avant de

lancer un cycle de lavage.

Tableau des programmes

P

1

2

3

4

5

6

1) Données relatives aux programmes, établies conformément à la norme européenne EN 50242. Les données peuvent varier en fonction, par
exemple, de la charge, des fonctions supplémentaires, du calibrage du capteur, de la température de l’eau d’alimentation, de la dureté de l’eau et
de la tension d’alimentation.

2) Programme pour l’étiquette énergétique conforme à la norme EN 50242. - Recommandation à l’intention des laboratoires de test : pour obtenir
des informations détaillées sur les conditions de réalisation du test comparatif EN/Charge conforme et autres tests, veuillez contacter
l’adresse e-mail suivante : “[e-mail]”.

3) L’action antibactérienne a été démontrée en collaboration avec l’Institut Pasteur de Lille, conformément à la. norme NF EN 13697 de novembre 2001.

Programmes

Sensor 40-70°C

Tr e m p a g e à froid

Fragile 40°C

Rapide 45°C

Bio Normal

Quotidien 60°C

2)

50°C

Options

disponibles

Description du programme

Normalement sale ou très sale, y
compris poêles et casseroles.

Vaisselle qui sera lavée plus tard. — — 4,0 0,03 14 ±

Légèrement sale, pour verres et tasses. X — 10,0 0,85 100 ±

Légèrement sale, sans résidus d’aliments
secs.

Normalement sale. Programme
d’économie d’énergie.

Normalement sale ou très sale. X X 13,0 1,25 120 ±

Distributeur

de détergent

Consommation

grand petit Litres kWh Minutes

X X 7-14 0,99-1,80 70-185 ±

X — 11,0 0,80 30 ±

X X 11,0 1,05 170 ±

1)

1)

1)

1)

1)

1)

1)

5019 496 01156

1

2. GUIDE DE CONSULTATION RAPIDE

Vous trouverez de plus amples informations dans les pages suivantes. Consultez également le chapitre
“5. Ce qu’il convient de faire en cas de...”.

1. Allumez l’appareil

Le lave-vaisselle démarre automatiquement dès que l’on appuie une touche quelconque
sauf . Si l’on n’appuie aucune touche dans les 30 secondes, l’appareil
passe en modalité d’économie d’énergie.

2. Réglez le type
de détergent

Selon le modèle d’appareil

3. Remplissez le
distributeur de
détergent

4. Contrôlez le niveau du liquide de rinçage

Maintenir appuyée la touche de sélection

5. Réglez le degré de
dureté de l’eau

du programme + Départ/Redémarrer
pendant au moins 3 secondes

6. Contrôlez le niveau
du sel régénérant

Appuyez la

touche de

sélection du

programme

de 1 à

7 fois

Appuyez la

touche

Départ/

Redémarrer

7. Chargez les paniers

8. Ouvrez le robinet
d’eau, fermez
la porte

9. Sélectionnez le
programme,
démarrez-le

Cycle de lavage

10.Fin du programme

11.Ouvrez la porte

12.Fermez le robinet
d’eau, déchargez les
paniers

Touche de sélection

de programme

Départ/

Redémarrer

Introduire la vaisselle: attention, jet de
vapeur chaude ! Le voyant Départ
clignote, fermez la porte, appuyez de
nouveau la touche Départ, le programme
redémarre au point où il s’est arrêté
(même en cas de coupure de courant).

Modifier le programme
en cours

- Appuyez sur la touche
“Annulation/Arrêt”.

- (Vidange d’eau pendant 60
secondes au plus).

- Sélectionnez à nouveau le
programme.

- Appuyez sur la touche DÉPART.

2

3. COMMENT UTILISER L’APPAREIL

COMMENT REMPLIR LE DISTRIBUTEUR DE DÉTERGENT

Remplissez le distributeur de détergent juste avant de commencer le lavage. Utiliser
des détergents spéciaux pour lave-vaisselle. Veillez en outre à respecter le dosage spécifié par le
fabricant. Suivez les conseils du fabricant en matière de sécurité !

Ouvrez les compartiments de détergent en appuyant sur la touche gauche (touche 1) du distributeur.
a. Poudre/gel/pastilles

Versez le détergent dans les compartiments du distributeur en fonction du programme sélectionné (tableau 1.1).
Pour les programmes sans prélavage :
Versez toute la quantité de détergent conseillée par le fabricant dans
le compartiment A.
Pour les programmes avec prélavage :
Versez les 2/3 de la quantité de détergent recommandée par le
fabricant dans le grand compartiment A et 1/3 dans le petit
compartiment B.
Déposez les pastilles de détergent dans le compartiment A, selon les
indications du fabricant.
Si vous sélectionnez la fonction “Demi-charge”, réduisez la quantité
de détergent de 1/3 environ.

b. Détergent “tout-en-un” (2 en 1/3 en 1/... etc.)

Déposez les pastilles de détergent “tout-en-un” dans le compartiment

A

, selon les indications du fabricant.
Fermez et appuyez à fond sur le couvercle des compartiments de
détergent après les avoir remplis.

Les détergents avec produit de rinçage ne seront efficaces qu’avec des programmes de longue durée.
Avec les programmes de courte durée, il se peut que vous constatiez la présence de résidus de
détergent sur la vaisselle (utilisez éventuellement des détergents en poudre). Les détergents avec
produits de rinçage ont tendance à produire une quantité excessive de mousse.

Compartiment

grand

A

Touche

exclusivement

1

Compartiment

petit

B

Nous déclinons toute responsabilité en cas de réclamation suite à l’utilisation de ces produits.

COMMENT CONTRÔLER/REMPLIR/RÉGLER LE PRODUIT DE RINÇAGE

Le produit de rinçage est superflu si vous utilisez des détergents “tout-en-un”.

a. Comment contrôler le niveau du liquide de rinçage

Observez l’indicateur optique C situé dans le distributeur : foncé = la quantité de liquide de rinçage est suffisante,
clair = il est nécessaire d’effectuer le remplissage.

Pour les appareils dotés d’un indicateur électrique sur le
bandeau de commande, le voyant du liquide de rinçage

s’allume en fin de cycle s’il est nécessaire de réapprovisionner
en liquide de rinçage.

b. Comment remplir le distributeur de liquide de rinçage

Ouvrez le compartiment de liquide de rinçage en appuyant sur
la touche droite (touche 2) du distributeur.

Versez le liquide de rinçage à travers l’ouverture, jusqu’au
repère “max” (150 ml environ).

Refermez le couvercle.

Utilisez exclusivement du liquide de rinçage pour lave-vaisselle. Si du liquide de rinçage se répand
accidentellement, essuyez-le
serait susceptible d’entraver le bon fonctionnement de l’appareil.

c. Comment régler le dosage du liquide de rinçage :

La quantité de liquide de rinçage peut être adaptée au détergent utilisé. Plus le réglage est bas,
plus la quantité de liquide de rinçage utilisée sera faible (réglage d’usine : position 4).
Appuyez sur la touche 2 pour ouvrir le couvercle.
À l’aide d’une pièce de monnaie ou d’un objet similaire, faites tourner la flèche dans la position
souhaitée. Dès que vous avez modifié la quantité de liquide de rinçage, refermez le couvercle.

immédiatement

pour éviter une formation excessive de mousse qui

Indicateur

Touche

C

max

2

Si des rayures sont présentes sur la vaisselle : réglez le dosage du liquide de rinçage sur une position inférieure
(1, 2 ou 3). La vaisselle n’est pas sèche : réglez le dosage sur un chiffre plus élevé (5 ou 6). La vaisselle en
plastique sèche plus difficilement et un réglage sur une position supérieure ne modifiera pas le résultat.

3
