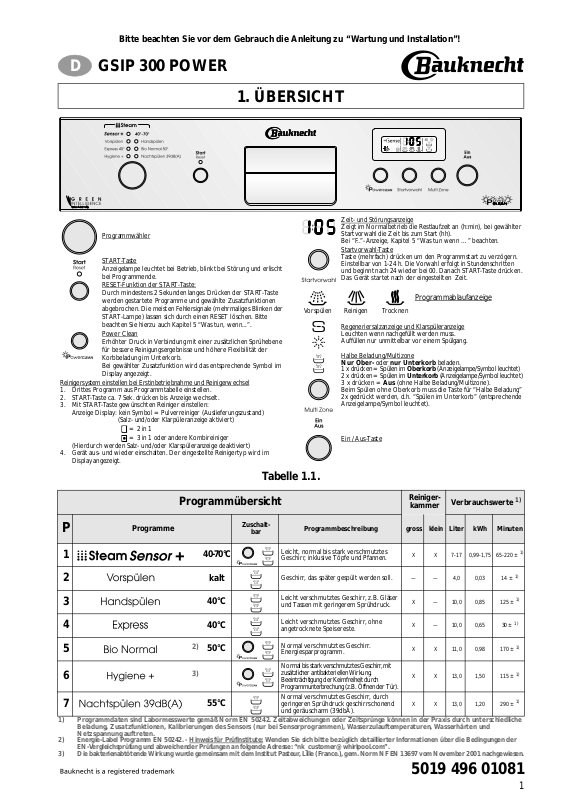

Whirlpool GSIP 300 POWER PT PROGRAM CHART [de]

Bitte beachten Sie vor dem Gebrauch die Anleitung zu “Wartung und Installation”!

D GSIP 300 POWER

1. ÜBERSICHT

				Zeitund Störungsanzeige
				Zeigt im Normalbetrieb die Restlaufzeit an (h:min), bei gewählter
Programmwähler				Startvorwahl die Zeit bis zum Start (hh).
				Bei “F..”-Anzeige, Kapitel 5 “Was tun wenn …” beachten.
				Startvorwahl-Taste
START-Taste				Taste (mehrfach) drücken um den Programmstart zu verzögern.
				Einstellbar von 1-24 h. Die Vorwahl erfolgt in Stundenschritten
Anzeigelampe leuchtet bei Betrieb, blinkt bei Störung und erlischt
				und beginnt nach 24 wieder bei 00. Danach START-Taste drücken.
bei Programmende.				Das Gerät startet nach der eingestellten Zeit.
RESET-Funktion der START-Taste:
Durch mindestens 2 Sekunden langes Drücken der START-Taste					Programmablaufanzeige
werden gestartete Programme und gewählte Zusatzfunktionen
abgebrochen. Die meisten Fehlersignale (mehrmaliges Blinken der	Vorspülen			Reinigen	Trocknen
START-Lampe) lassen sich durch einen RESET löschen. Bitte
beachten Sie hierzu auch Kapitel 5 “Was tun, wenn...”.				Regeneriersalzanzeige und Klarspüleranzeige
Power Clean				Leuchten wenn nachgefüllt werden muss.
Erhöhter Druck in Verbindung mit einer zusätzlichen Sprühebene				Auffüllen nur unmittelbar vor einem Spülgang.
für bessere Reinigungsergebnisse und höhere Flexibilität der				Halbe Beladung/Multizone
Korbbeladung im Unterkorb.
				Nur Ober- oder nur Unterkorb beladen.
Bei gewählter Zusatzfunktion wird das entsprechende Symbol im
				1 x drücken = Spülen im Oberkorb (Anzeigelampe/Symbol leuchtet)
Display angezeigt.
				2 x drücken = Spülen im Unterkorb (Anzeigelampe/Symbol leuchtet)
Reinigersystem einstellen bei Erstinbetriebnahme und Reinigerwechsel				3 x drücken = Aus (ohne Halbe Beladung/Multizone).
1. Drittes Programm aus Programmtabelle einstellen.				Beim Spülen ohne Oberkorb muss die Taste für “Halbe Beladung”
2. START-Taste ca. 7 Sek. drücken bis Anzeige wechselt.				2x gedrückt werden, d.h. “Spülen im Unterkorb” (entsprechende
3. Mit START-Taste gewünschten Reiniger einstellen:				Anzeigelampe/Symbol leuchtet).
Anzeige Display: kein Symbol = Pulverreiniger (Auslieferungszustand)
(Salzund/oder Klarpüleranzeige aktiviert)
= 2 in 1
= 3 in 1 oder andere Kombireiniger				Ein / Aus-Taste
(Hierdurch werden Salzund/oder Klarspüleranzeige deaktiviert)

4.Gerät ausund wieder einschalten. Der eingestellte Reinigertyp wird im Display angezeigt.

Tabelle 1.1.

Programmübersicht

Reiniger-

Verbrauchswerte 1)

kammer

P

Programme

Zuschalt-

Programmbeschreibung

gross

klein

Liter

kWh

Minuten

bar

1

40-70°C

Leicht, normal bis stark verschmutztes

X

X

7-17

0,99-1,75

65-220 ± 1)

Geschirr, inklusive Töpfe und Pfannen.

2

kalt

Geschirr, das später gespült werden soll.

—

—

4,0

0,03

14 ± 1)

3

40°C

Leicht verschmutztes Geschirr, z.B. Gläser

X

—

10,0

0,85

125 ± 1)

und Tassen mit geringerem Sprühdruck.

4

40°C

Leicht verschmutztes Geschirr, ohne

X

—

10,0

0,65

30 ± 1)

angetrocknete Speisereste.

5

2)

50°C

Normal verschmutztes Geschirr.

X

X

11,0

0,98

170 ± 1)

Energiesparprogramm.

6

3)

Normal bis stark verschmutztes Geschirr, mit

zusätzlicher antibakteriellen Wirkung.

X

X

13,0

1,50

115 ± 1)

Beeinträchtigung der Keimfreiheit durch

Programmunterbrechung (z.B. Öffnen der Tür).

7

55°C

Normal verschmutztes Geschirr, durch

290 ± 1)

geringeren Sprühdruck geschirrschonend

X

X

13,0

1,20

und geräuscharm (39dbA).

1)Programmdaten sind Labormesswerte gemäß Norm EN 50242. Zeitabweichungen oder Zeitsprünge können in der Praxis durch unterschiedliche Beladung, Zusatzfunktionen, Kalibrierungen des Sensors (nur bei Sensorprogrammen), Wasserzulauftemperaturen, Wasserhärten und Netzspannung auftreten.

2)Energie-Label Programm EN 50242. - Hinweis für Prüfinstitute: Wenden Sie sich bitte bezüglich detaillierter Informationen über die Bedingungen der EN-Vergleichsprüfung und abweichender Prüfungen an folgende Adresse: “[e-mail]”.

3)Die bakterienabtötende Wirkung wurde gemeinsam mit dem Institut Pasteur, Lille (France.), gem. Norm NF EN 13697 vom November 2001 nachgewiesen.

5019 496 01081

1

2. KURZANLEITUNG

Detaillierte Hinweise finden Sie auf den folgenden Seiten, beachten Sie auch Kapitel “5. Was tun, wenn...”.

1.Gerät einschalten

2.Programm wählen

3.Reinigersystem einstellen

4.Reiniger einfüllen

EIN/AUS-Taste drücken.

Die Programmwahl-Taste bzw. den Programmwähler betätigen, bis das gewünschte Programm eingestellt ist. Bei Bedarf eventuell vorhandene Zusatzfunktionen wählen.

Je nach Geräteausführung kann das Reinigersystem eingestellt werden. Im Kapitel “1. Übersicht” finden Sie, ob und wie dies an Ihrem Gerät eingestellt wird.

4a. Pulver/Gel/Reinigertabletten

Befüllen Sie die Reinigerkammern der Dosiereinheit A B C entsprechend dem gewählten Programm.

Große Kammer A bei jedem Spülgang, zusätzlich kleine Kammer B bei Programmen mit Vorspülen (siehe

Tabelle 1.1.).

4b. Kombireiniger (2in1/3in1/... etc.)

Platzieren Sie nach Angabe des Reinigerherstellers den Reiniger in Kammer A.

5.Klarspüler kontrollieren

6.Salz kontrollieren

7.Körbe beladen

8.Wasserhahn öffnen, Tür schließen

9.Starten

Spülvorgang

Optische Anzeige in der Dosiereinheit C

dunkel		genügend vorhanden,
hell		nachfüllen (ca. 150 ml).

Anzeige auf der Bedienblende leuchtet, wenn nachgefüllt werden muss. Diese Anzeige ist nicht in allen Gerätesausführungen vorhanden.

Je nach Ausführung:

Sichtfenster im Deckel des Salzbehälters im Behälterboden

orange		wenn ausreichend Salz vorhanden ist,
klar		wenn nachgefüllt werden muss.

Anzeige auf der Bedienblende leuchtet, wenn nachgefüllt werden muss. Wurde aufgefüllt, dauert es einige Spülvorgänge bis zum Erlöschen!

Überprüfen Sie, dass sich die Sprüharme frei drehen können und dass keine Geschirroder Besteckteile über die Körbe herausragen. Detaillierte Hinweise zur Beladung finden Sie in Kapitel 3 “Bedienung des Gerätes”, unter “Körbe beladen”.

START-Taste drücken.

Bei Stromausfall oder vorzeitigem Ausschalten, läuft das Gerät an der unterbrochenen Stelle im Programm nach Wiedereinschalten weiter. Bei Öffnen der Tür kann heißer Dampf austreten!

Bereits gestartetes

Programm wechseln:

-START-Taste ca. 2 Sek. gedrückt halten bis Anzeigelampe erlischt.

-(Abpumpen bis zu 60 Sek.).

-Programm neu wählen.

-START-Taste drücken.

10.Ende

11.Gerät ausschalten

12.Wasserhahn schließen, entladen

Bei Programmende erlischt die Anzeigelampe der START-Taste.

AUS-Taste drücken. Sämtliche Anzeigelampen erlöschen.

Es empfiehlt sich das Entladen des Geschirrs mit dem Unterkorb zu beginnen, damit eventuelle Wasserrückstände nicht auf darunter befindliche Geschirrteile tropfen können.

2

3. BEDIENUNG DES GERÄTES

PROGRAMMWAHL

Die Programmwahl-Taste bzw. den Programmwähler betätigen, bis das gewünschte Programm eingestellt ist. Das Gerät muss hierzu eingeschaltet sein. Bei Bedarf Zusatzfunktionen (wenn vorhanden) wählen. Die entsprechende Anzeige leuchtet auf. Das richtige Programm und zuschaltbare Funktionen finden Sie in der Tabelle 1.1 auf Seite 1.

Die angegebenen Programmlaufzeiten sind Zeiten unter Normbedingungen und können in der Realität abweichen. Bei Sensorprogrammen kann dies durch die gelegentliche automatische Kalibrierung des Systems bis zu 20 Minuten betragen.

REINIGER EINFÜLLEN

Den Reiniger bitte erst unmittelbar vor dem Start des Programmes einfüllen. Verwenden Sie nur Reiniger für Haushaltsgeschirrspülmaschinen und nie mehr als vom Hersteller empfohlen. Beachten Sie die Sicherheitshinweise der Hersteller!

Zum Öffnen der Reinigerkammer, betätigen Sie die linke Taste (Taste 1) der Dosiereinheit. a. Pulver/Gel/Reinigertabletten

Befüllen Sie die Reinigerkammern der Dosiereinheit entsprechend dem gewählten Programm (Tabelle 1.1).

Programme ohne Vorspülen:

Geben Sie die vom Reinigerhersteller empfohlene gesamte Menge in die Kammer A.

Programme mit Vorspülen:

Geben Sie 2/3 der vom Reinigerhersteller empfohlenen Menge in die große Kammer A und 1/3 in die kleine Kammer B.

Reinigertabletten werden, je nach Herstellerangaben, in die Kammer A platziert.

Bei Verwendung der Zusatzfunktion “Halbe Beladung” reduzieren Sie die Reinigermengen um ca. 1/3.

b. Kombireiniger (2in1/3in1/... etc.)

Kombireiniger werden, je nach Herstellerangaben, in die Kammer A platziert.

	große				kleine
		Taste 1
	Kammer A				Kammer B

Nach dem Befüllen, den Deckel der Reinigerkammer schließen und fest zudrücken.

Reiniger mit Klarspülfunktion können nur bei Programmen mit längerer Dauer ihre Wirkung entfalten. Bei Kurzprogrammen kann es zu Rückständen des Reinigers kommen (ggf. Pulverreiniger verwenden). Reiniger mit Klarspülfunktion neigen zu erhöhter Schaumbildung.

Für Reklamationen, die in direktem Zusammenhang mit diesen Produkten stehen, kann von uns keine Garantieleistung übernommen werden.

KLARSPÜLER KONTROLLIEREN/EINFÜLLEN/EINSTELLEN

Bei Verwendung von Kombireiniger ist dies nicht erforderlich.

a. Klarspülerstand kontrollieren

Prüfen Sie die optische Anzeige C in der Dosiereinheit: dunkel = genügend vorhanden, hell = nachfüllen.

Bei Geräten mit elektrischer Anzeige auf der Bedienblende, leuchtet die Klarspüleranzeige rot, wenn Klarspüler nachgefüllt werden muss.

b. Klarspüler einfüllen

Zum Öffnen der Klarspülkammer, betätigen Sie die rechte Taste (Taste 2) der Dosiereinheit.

Klarspüler bis zur Markierung “max” im Trichter einfüllen (ca. 150 ml).

Nach dem Einfüllen den Deckel wieder fest zudrücken.

Anzeige C

max

Taste 2

Verwenden Sie nur Klarspüler für Haushaltsgeschirrspülmaschinen.

Verschütteten oder übergelaufenen Klarspüler sofort abwischen, sonst kann es durch erhöhte Schaumbildung zur Fehlfunktion des Gerätes kommen.

3
