Whirlpool GSI 7970 INSTALLATION [it]

Prima di usare la lavastoviglie, leggere attentamente le istruzioni

GSI 7970

I

Tasto di selezione programma
Premere (più volte) il tasto finché non si accende la spia del
programma desiderato (vedere tabella 1.1).
Alla fine del ciclo di lavaggio viene memorizzato l’ultimo
programma selezionato.

Tasto Mezzo carico/Multizone
Caricare solo il cestello superiore oppure solo il cestello
inferiore.
Regolazione di fabbrica = Lavaggio nel cestello superiore e
inferiore (entrambe le spie si illuminano)
Premere 1 volta = Lavaggio nel cestello inferiore
(la spia si illumina)
Premere 2 volte = Lavaggio nel cestello superiore
(la spia si illumina)
Al termine del programma rimane memorizzata l’ultima
impostazione selezionata.
Se si esegue il lavaggio senza cestello superiore, la spia “Lavaggio
nel cestello inferiore” deve essere accesa.

Power Clean rotante
Questa funzione si attiva premendo brevemente il tasto (la spia
si illumina).
Pressione elevata con un ulteriore getto per migliori risultati di
lavaggio e una maggiore flessibilità di carico del cestello inferiore.
Al termine del programma rimane memorizzata l’ultima
impostazione selezionata.

Impostazione del detersivo alla prima messa in funzione e in caso
di impiego di detersivo di tipo diverso
Spia spenta = Detersivo in polvere/gel (regolazione di fabbrica).
In caso di utilizzo di detersivi combinati premere per 3 secondi il
tasto, la spia si illumina = indicatore del brillantante e del sale
sono disattivati.
A partire dalla durezza dell’acqua 5, l’indicatore del sale rimane
attivo. Al termine del programma rimane memorizzata l’ultima
impostazione selezionata.

per l’installazione e la manutenzione!

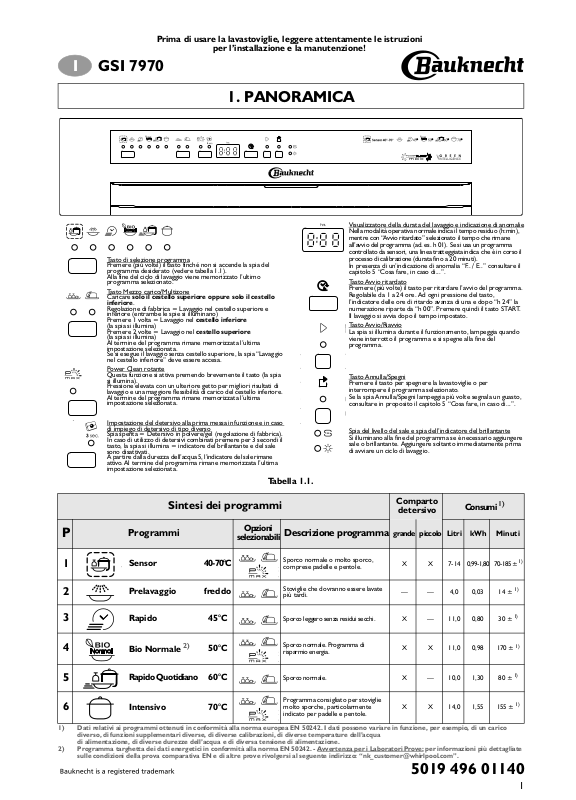

1. PANORAMICA

Visualizzatore della durata del lavaggio e indicazione di anomalie
Nella modalità operativa normale indica il tempo residuo (h:min),
mentre con “Avvio ritardato” selezionato il tempo che rimane
all’avvio del programma (ad. es. h 01). Se si usa un programma
controllato da sensori, una linea tratteggiata indica che è in corso il
processo di calibrazione (durata fino a 20 minuti).
In presenza di un’indicazione di anomalia “F.. / E..” consultare il
capitolo 5 “Cosa fare, in caso di...”.

Tasto Avvio ritardato
Premere (più volte) il tasto per ritardare l’avvio del programma.
Regolabile da 1 a 24 ore. Ad ogni pressione del tasto,
l’indicatore delle ore di ritardo avanza di una e dopo “h 24” la
numerazione riparte da “h 00”. Premere quindi il tasto START.
Il lavaggio si avvia dopo il tempo impostato.

Tasto Avvio/Riavvio
La spia si illumina durante il funzionamento, lampeggia quando
viene interrotto il programma e si spegne alla fine del
programma.

Tasto Annulla/Spegni
Premere il tasto per spegnere la lavastoviglie o per
interrompere il programma selezionato.
Se la spia Annulla/Spegni lampeggia più volte segnala un guasto,
consultare in proposito il capitolo 5 “Cosa fare, in caso di...”.

Spia del livello del sale e spia dell’indicatore del brillantante
Si illuminano alla fine del programma se è necessario aggiungere
sale o brillantante. Aggiungere soltanto immediatamente prima
di avviare un ciclo di lavaggio.

Ta b e l l a 1 . 1 .

Sintesi dei programmi

P

1

2

3

4

5

6

1) Dati relativi ai programmi ottenuti in conformità alla norma europea EN 50242. I dati possono variare in funzione, per esempio, di un carico
diverso, di funzioni supplementari diverse, di diverse calibrazioni, di diverse temperature dell’acqua
di alimentazione, di diverse durezze dell’acqua e di diversa tensione di alimentazione.

2) Programma targhetta dei dati energetici in conformità alla norma EN 50242. - Avvertenza per i Laboratori Prove:
sulle condizioni della prova comparativa EN e di altre prove rivolgersi al seguente indirizzo: “[e-mail]”.

Programmi

Sensor 40-70°C

Prelavaggio freddo

Rapido 45°C

2)

Bio Normale

Rapido Quotidiano 60°C

Intensivo 70°C

50°C

Opzioni

selezionabili

Descrizione programma

Sporco normale o molto sporco,
comprese padelle e pentole.

Stoviglie che dovranno essere lavate
più tardi.

Sporco leggero senza residui secchi. X — 11,0 0,80 30 ±

Sporco normale. Programma di
risparmio energia.

Sporco normale. X — 10,0 1,30 80 ±

Programma consigliato per stoviglie
molto sporche, particolarmente
indicato per padelle e pentole.

Comparto

detersivo

Consumi

grande piccolo Litri kWh Minuti

X X 7-14 0,99-1,80 70-185 ±

— — 4,0 0,03 14 ±

X X 11,0 0,98 170 ±

X X 14,0 1,55 155 ±

per informazioni più dettagliate

1)

5019 496 01140

1)

1)

1)

1)

1)

1)

1

2. GUIDA DI CONSULTAZIONE RAPIDA

Indicazioni dettagliate sono riportate alle pagine seguenti, consultare anche il capitolo “5. Cosa fare, in caso di...”.

1. Accendere
l’apparecchio

2. Impostare il tipo
di detersivo

3. Riempire il
distributore del
detersivo

4. Controllare il brillantante

Tenere premuto il tasto di

5. Impostare il grado di
durezza dell’acqua

selezione programma + Avvio/
Riavvio per almeno 3 secondi

6. Controllare il sale

La lavastoviglie si avvia automaticamente non appena viene premuto un tasto qualsiasi,
tranne . Se non viene premuto nessun tasto entro 30 secondi,
l’apparecchio passa in modalità di risparmio energetico.

A seconda del modello dell’apparecchio

Premere il

tasto di

selezione

programma

da 1 a 7

volte

Premere

il tasto
Avvio/

Riavvio

7. Caricare i cestelli

8. Aprire il rubinetto
dell’acqua,
chiudere la porta

9. Selezionare il
programma,
avviare

Ciclo di lavaggio

10.Fine programma

11.Aprire la porta

12.Chiudere il rubinetto
dell’acqua, scaricare i
cestelli

2

Tasto di selezione

programma

Avvio/

Riavvio

Introdurre le stoviglie: attenzione,
fuoriuscita di vapore! La spia Start
lampeggia, chiudere la porta, premere di
nuovo il tasto Start, il programma riprende
dal punto in cui si era interrotto (anche in
caso di mancanza di corrente).

Cambiare il programma
in corso:

- Premere il tasto “Annulla/Spegni”.

- (Scarico acqua fino a 60 secondi).

- Selezionare nuovamente il
programma.

- Premere il tasto START.

3. COME USARE L’APPARECCHIO

COME RIEMPIRE IL DISTRIBUTORE DEL DETERSIVO

Riempire il distributore del detersivo solo prima di avviare il programma di lavaggio. Utilizzare

esclusivamente

produttore. Rispettare le avvertenze di sicurezza del produttore!

Aprire i comparti del detersivo premendo il tasto sinistro (tasto 1) del distributore.
a. Polvere/gel/pastiglie

Riempire i comparti del distributore di detersivo secondo il programma selezionato (tabella 1.1).
Programmi senza prelavaggio:
Aggiungere l’intera quantità di detersivo consigliata dal produttore
nel comparto A.
Programmi con prelavaggio:
Aggiungere i 2/3 della quantità di detersivo consigliata dal
produttore nel comparto grande A e 1/3 nel comparto piccolo B.
Le pastiglie di detersivo si dispongono, secondo le indicazioni del
produttore, nel comparto A.
Se si seleziona la funzione supplementare “Mezzo carico” le
quantità di detersivo si riducono di circa 1/3.

b. Detersivo combinato (2 in 1/3 in 1/... ecc.)

Le pastiglie di detersivo combinato si dispongono, secondo le

indicazioni del produttore, nel comparto A.
Chiudere e premere a fondo il coperchio dei comparti del detersivo
dopo averli riempiti.

I detersivi con brillantante possono avere effetto soltanto con programmi di maggiore durata.
Con programmi brevi possono presentarsi residui di detersivo (utilizzare eventualmente
detersivi in polvere). I detersivi con brillantante tendono a formare eccessiva schiuma.

Non prestiamo alcuna garanzia in caso di reclami connessi con l’uso di tali prodotti.

detersivi specifici per lavastoviglie e nella quantità raccomandata dal

Comparto

grande

A

Ta st o

COME CONTROLLARE/RIEMPIRE/REGOLARE IL BRILLANTANTE

1

Comparto

piccolo

B

Non necessario se si utilizzano detersivi combinati.

a. Come controllare il livello del brillantante

Verificare l’indicatore ottico C nel distributore: scuro = brillantante sufficiente,

chiaro = aggiungere brillantante.

Per apparecchi con indicatore elettrico sul pannello

comandi, la spia del brillantante s’illumina alla fine del

ciclo di lavaggio se è necessario aggiungere brillantante.
b. Come riempire il distributore del brillantante

Aprire il comparto del brillantante premendo il tasto destro

(tasto 2) del distributore.

Versare il brillantante nell’apertura fino alla linea “max”

(ca. 150 ml).
Richiudere quindi il coperchio.

Utilizzare solo brillantante per lavastoviglie.
Se inavvertitamente si rovescia del brillantante, rimuoverlo
un’eccessiva formazione di schiuma che può causare il malfunzionamento dell’apparecchio.

c. Come regolare la dose di brillantante:

La quantità di brillantante può essere adattata al prodotto utilizzato. Minore è la

regolazione, minore è la quantità di brillantante (regolazione di fabbrica: posizione 4).

Premere il tasto 2 per aprire il coperchio.

Con una moneta o simili ruotare la freccia nella posizione desiderata.

Richiudere il coperchio una volta modificata la quantità di brillantante.

Se le stoviglie presentano delle striature: regolare la dose di brillantante su una posizione
inferiore (1-3). Piatti non asciutti: regolare la dose su una posizione superiore (5-6). Le stoviglie
in plastica si asciugano con maggiore difficoltà e anche una regolazione su una posizione
superiore non migliora la situazione.

immediatamente

Indicatore

Ta st o

per evitare

C

max

2

3
