Page 1
F
DYNAMIC SENSE : Économies et Performances
Les 2 programmes “DYNAMIC SENSE” sont recommandées pour
votre utilisation quotidienne. Tous les deux utilisent une
technologie innovante basée sur 2 “sensors”. qui optimise nt les
consommations d’eau, d’énergie e de temps en mesurant de
façon continue la salissure afin de garantir les meilleurs résultats
de lavage.
GSI 7494
Pour de plus amples explications, consultez les pages suivantes et le mode d’emplo i.
Indicateur de niveau de liquide de rinçage
Réapprovisionnez en liquide de rinçage.
Indicateur du niveau de sel
Réapprovisionnez en sel régénérant; ajoutez
le sel régénérant juste avant de lancer un
cycle de lavage.
Indicateur de déroul ement de programme
Prélavage
Lavage
Séchage
Fin de programme
Programmes
Symboles et Températures
Dynamic Sense Normal 40-55° C
Dynamic Sense Intensif 60 - 70° C
Trempage
Chrono 30 min 40° C
Programme conseillé
vaisselle sans ou avec très peu de résidus d’aliments secs.
Programme conseillé
résidus d’aliments secs. Spécial pour poêles et cassero les.
Vaisselle qui sera lavée plus tard.
Légèrement sale, sans résidus d’aliments secs.
type de vaisselle conseillée

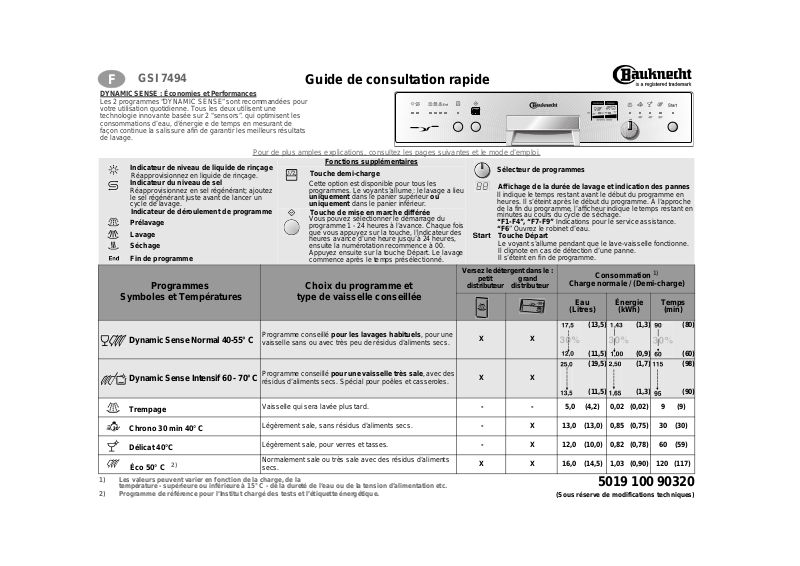

Guide de consultation rapide
Fonctions supplémentaires
Touche demi-charge
Cette option est disponible pour tous les
programmes. Le voyant s’allume : le lavage a lieu
uniquement
uniquement
Touche de mise en marche différée
Vous pouvez sélectionner le démarrage du
programme 1 - 24 heures à l’avance. Chaque fois
que vous appuyez sur la touche, l’indicateur des
heures avance d’une heure jusqu’à 24 heures,
ensuite la numérotation recommence à 00.
Appuyez ensuite sur la touche Départ. Le lavage
commence après le temps présélectionné.
Choix du programme et
dans le panier supérieur
dans le panier inférieur.
pour les lavages habituels
pour une vaisselle très sale
ou
, pour une
, avec des
Versez le détergent dans le :
petit grand
distributeur distributeur
X X
X X
- - 5,0 (4,2) 0,02 (0,02) 9(9)
- X 13,0 (13,0) 0,85 (0,75) 30 (30)
Sélecteur de programmes
Affichage de la durée de lavage et indication des pannes
Il indique le temps restant avant le début du programme en
heures. Il s’éteint après le début du programme. À l’approche
de la fin du programme, l’afficheur indique le temps restant en
minutes au cours du cycle de séchage.
“F1-F4”, “F7-F9”
” Ouvrez le robinet d’eau.
“F6
Touche Départ
Le voyant s’allume pendant que le lave-vaisselle fonctionne.
Il clignote en cas de détection d’une panne.
Il s’éteint en fin de programme.
Indications pour le service assistance.
Consommation
1)
Charge normale / (Demi-charge)
Eau
(Litres)
(13,5)
(11,5)
(19,5)
(11,5)
Énergie
(kWh)
(1,3)
(0,9)
(1,7)
(1,3)
Temps
(min)
(80)
(60)
(98)
(90)
Délicat 40°C
Éco 50° C
1) Les valeurs peuvent varier en fonction de la charge, de la
température - supérieure ou inférieure à 15° C - de la dureté de l’eau ou de la tension d’alimentation etc.
2) Programme de référence pour l’Institut chargé des tests et l’étiquette énergétique.
2)
Légèrement sale, pour verres et tasses.
Normalement sale ou très sale avec des résidus d’aliment s
secs.
- X 12,0 (10,0) 0,82 (0,78) 60 (59)
X X 16,0 (14,5) 1,03 (0,90) 120 (117)
5019 100 90320
(Sous réserve de modifications techniques)
Page 2
A
Comment utiliser le lave-vaisselle
1. Après avoir chargé la vaisselle, fermez
bien la porte du lave-vaisselle et
ouvrez le robinet d’eau.
2. Le lave-vaisselle est mis sous tension
automatiquement dès que vous t ournez
le sélecteur de programm es.
voyants des programmes s’allume.
3. Sélectionnez le programme de votre
choix en tournant le bouton du sélecteur.
Le voyant correspondant s’allume.
nécessaire, sélectionnez les fonctions
supplémentaires (si disponibles).
4. Appuyez sur la touche Départ pour
démarrer le programme.
Départ s’allume.
possible de modifier les données
mémorisées en tournant le bouton du
sélecteur de programmes.
Remarque :
touche Départ, le lave-vaisselle
mémorise le dernier programme
sélectionné. Ces données seront
maintenues en mémoire même après
une coupure de courant.
Pour modifier le programme
sélectionné, appuyez sur la touche
Départ pendant 5 secondes
jusqu’à ce que le voyant Départ
s’éteigne.
programme et appuyez à nouveau
sur la touche Départ.
Remarque :
cours de programme, il redémarrera là
où le cycle a été interrompu lorsque
vous le remettrez en marche.
Lorsque le lave-vaisselle
fonctionne, n’ouvrez la porte que si
cela s’avère absolument nécessaire
et soyez très prudent. Attention au
nuage de vapeur.
5. Pour indiquer la fin du programme, le
voyant Départ s’éteint et
Fin (End) (si présent)
(30 min. env.)
Il ne sera plus
après avoir appuyé sur la
Sélectionnez le nouveau
si vous arrêtez l’app areil en
.
Un des
Si
Le voyant
le voyant
s’allume
6. Éteignez le lave-vaisselle en tournant le
sélecteur des programmes vers la
gauche sur la position de départ (attendez
que le voyant Départ soit éteint).
autres voyants s’éteignent.
7. Ouvrez la porte (attention : au nuage
de vapeur). Déchargez le lavevaisselle en commençant par le panier
inférieur. Fermez le robinet.
Tous les
Panier supérieur
B
Demi-charge :
Si vous avez choisi de ne charger
panier supérieur, installez le panier à
couvert
dans le panier supérieur.
“B”
Réglage de la hauteur du panier :
(Le lave-vaisselle est livré avec le panier
supérieur en position haute).
Vous pouvez régler en hauteur le panier
même s’il est chargé.
• Pour le faire descendre : tirez les
poignées latérales vers
deux
l’extérieur puis abaissez lentement le
panier.
que
le
Paniers supérieur et inférieur
• Pour le monter : tirez les
poignées latérales vers le haut
jusqu’à ce que le panier s’emboîte
(vous devez entendre un déclic).
• Le panier doit être au même niveau
des deux côtés.

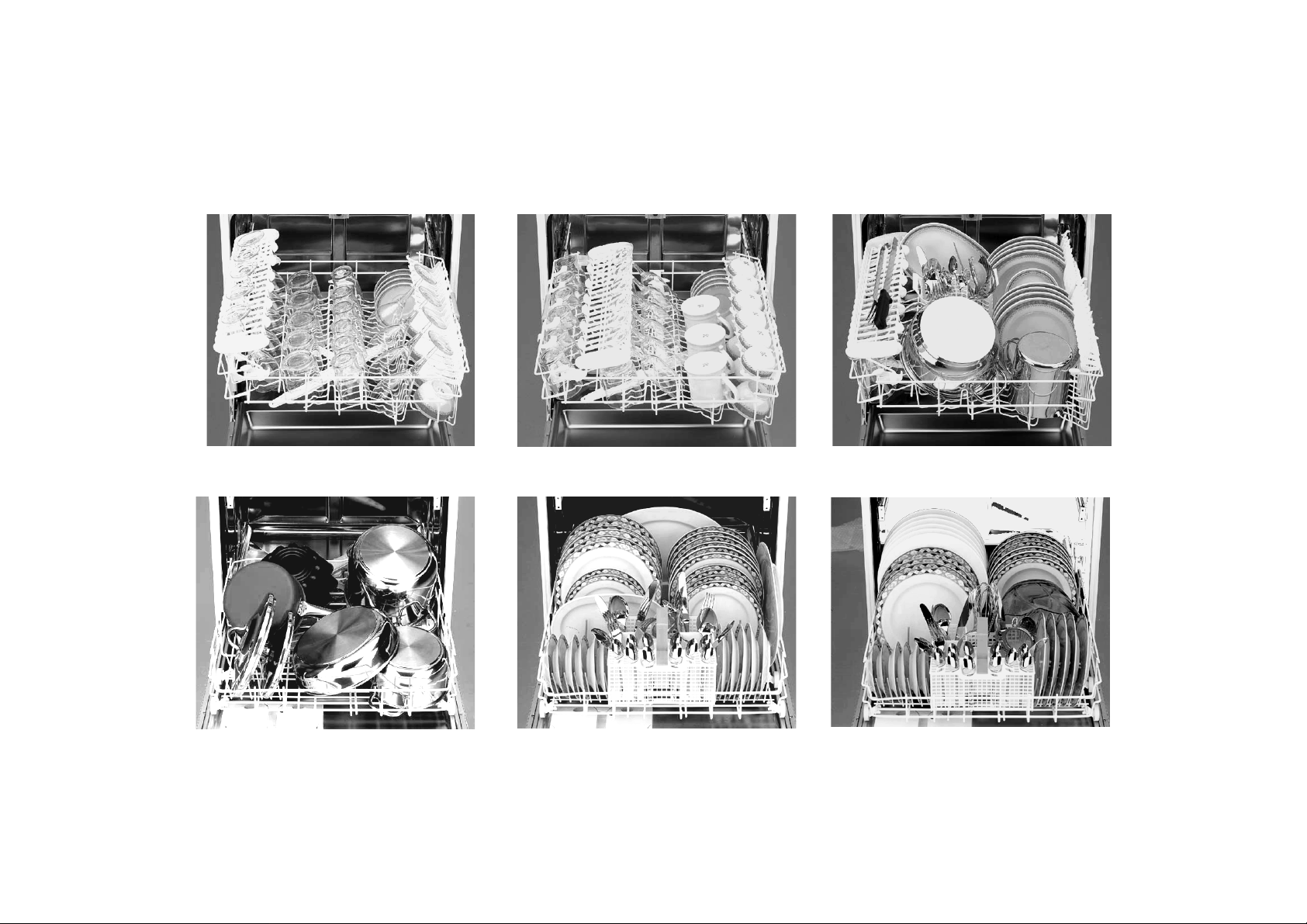

Supports de la vaisselle :
• Position horizontale :
tasses et verres à pied.
•
Position verticale : assiettes.
Support Multi-rangement :
•À utiliser, par exemple, pour les
couverts de service longs
couteaux avec la lame tournée
vers le bas),
• Peut être utilisé sur trois positions
différentes (voir également les
“Instructions pour le chargement de
la vaisselle” page 4).
1. Posé contre le bord gauche du panier.
2. Renversé vers le milieu du panier.
3. Renversé vers la gauche.
les tasses et les verres.
Stabilisateur de verres :
deux
(placez les
Panier inférieur
A
A
C
Demi-charge :
Si vous avez choisi de ne charger
le panier inférieur : plus gran de force de
lavage surtout pour les assiettes et les
casseroles.
que
Supports assiettes :
• Peuvent être abaissés pour laisser
plus d’espace (A).
Panier à couverts :
• Pour gagner de la place, vous pouvez
retirer le panier à couverts (B + C).
• Certains modèles sont équipés
d’une grille (D) qui peut être placée
sur le panier à couverts.
B
D
C
Lisez attentivement les notices d’emploi.
Page 3
Conseils et suggestions
• Chargez la vaisselle de façon à ce que
les différentes pièces ne se touchent
pas. Rangez les grosses pièces dans
le panier inférieur et les plus petites
dans le panier supérieur.
• Chargez les tasses en les inclinant
légèrement de manière à ce que l’eau
puisse s’écouler.
• De manière générale, chargez les
couverts avec le manche tourné vers le
bas, mais assurez-vous que les
couverts qui pourraient vous blesser
ont les manches tournés vers le haut.
• Vérifiez que le jet d’eau atteint toute la
vaisselle et que les bras d’aspersion
tournent librement.
Important
• Ajoutez le détergent et contrôlez le
niveau de sel et de liquide de rinçage.
• Ne lavez pas au lave-vaisselle des
objets dont le matériau n’est pas
approprié, tel que le bois, l’aluminium,
le plastique, l’étain, la vaisselle
décorée (non émaillée), les couverts
en argent.
• N’introduisez pas de graisse liquide
dans le lave-vaisselle (par exemple,
résidus de friture) ou cire de bougies.
• En cas de détection de panne ou de
modification d’un programme déjà
démarré, maintenez la touche “DÉPART”
appuyée (5 secondes env.) jusqu’à ce
que le voyant correspondant s’éteigne.
• Lorsque vous réapprovisionnez en sel
régénérant, lancez
programme de lavage afin d’éliminer
les restes de sel (le rinçage
préliminaire n’est pas suffisant).
• Il est possible que le voyant du
réservoir à sel s’allume (si présent)
pendant le premier cycle de lavage
même si le réservoir a été rempli.
immédiatement
un
• Avant de lancer un programme de
lavage, vérifiez que les bras
d’aspersion tournent librement et qu’ils
ne sont pas bloqués par la vaisselle.
• Attendez que le voyant “Départ” soit
éteint pour arrêter le lave-vaisselle.
Si vous arrêtez l’appareil en cours de
programme, lorsque vous le remettrez
en marche, il redémarrera là où le
cycle a été interrompu et il ne sera pas
nécessaire de relancer un cycle de
lavage.
En cas de problème de fonctionnement ou
de mauvais résultat de lavage, vérifiez les
points suivants avant de vous adresser au
Service Après-Vente :
Le lave-vaisselle ne fonctionne pas :
• La fiche est bien branchée dans la prise
de courant?
• Le couran t est-il coupé?
• Le lave-vaisselle est-il allumé?
• Avez-vous appu yé sur la touche Départ?
• Le départ retardé a été programmé (si
disponible)?
• Le robinet d ’eau est-il ouvert?
• Le conduit d’arrivée d’eau est-il gêné par
des impuretés? Dans ce cas, fermez le
robinet, débranchez le tuyau d’arrivée
d’eau, nettoyez le filtre, rebranchez le
tuyau sur le robinet, ouvrez le robinet.
• Les filtres sont-ils sales? (Voir chapitre
“Nettoyage et Entretien” dans le mode
d’emploi).
• La porte est - elle bien fermée?
• Y a-t-il un messag e de panne?
(Le voyant Départ clignote).
Relancez le programme depuis le début :
appuyez 5 secondes sur la touche Départ
jusqu’à ce que le voyant correspondant
s’éteigne.
Sélectionnez le nouveau programme et
appuyez sur la touche Départ.
Diagnostic rapide
La vaisselle n’est pas tout à fait propre :
• La vaisselle a-t-elle été chargée
correctement?
• Les différentes pièces doivent être tournées
vers le bas; faites surtout attention aux
pièces de grandes dimensions.
• Les jets d’eau doivent pouvoir atteindre
toutes les surfaces de la vaisselle.
• Vérifiez que la vaisselle et les couverts
sont disposés correctement.
• Avez-vous choisi le bon programme?
• Avez-vous utilis é la bonne quantité de
détergent? (L’utilisation de détergents de
mauvaise qualité risque de compromettre
le résultat du lavage).
• Les filtres sont-ils sales ou mal montés?
(Voir chapitre “Nettoyage et Entretien”
dans le mode d’emploi).
• Les bras d’aspersion sont-ils bloqués ou
les gicleurs sont-il bouchés? (Voir
chapitre “Nettoyage et Entretien” dans le
mode d’emploi).
• Le bras d’aspersion inférieur est-il monté
correctement?
• Le bouchon du réservoir à sel (système
d’adoucissement) est-il dévissé?
La vaisselle est tachée :
• Le sélecteur du degré de dureté de l’eau
est-il réglé correctement? (Voir chapitre
“Comment remplir le réservoir à sel” dans
le mode d’emploi).
• Le réservoir à sel est-il vide? (Voir
chapitre “Comment remplir le réservoir à
sel” dans le mode d’emploi).
• Avez-vous utilis é la bonne quantité de
détergent? (Voir chapitre “Comment
remplir le distributeur de détergent” dans
le mode d’emploi).
Les verres et les couverts présentent des
taches :
• Avez-vous utilisé la bonne quantité de liquide
de rinçage? (Voir chapitre “Comment remplir
le distributeur de liquide de rinçage” dans le
mode d’emploi).
Remarque :
vous appuyez sur la touche Départ, un
cycle de prélavage interne commence avant
le programme; ceci permet de régénérer
l’adoucisseur.
sur certains modèles, lorsque
SERVICE
APRÈS-VENTE
Si, après avoir effectué les contrôles
ci-dessus, le défaut persiste, éteignez
l’appareil et fermez le robinet d’eau
puis contactez le Service Après-Vente
(voir sur la garantie). En indiquant :
• Le type de panne.
• Le type et le modèle du lave-vaisselle.
• Le code de Service (numéro qui se
trouve après le mot Service sur
l’étiquette signalétique adhésive) à
l’intérieur de la porte, sur la droite.
Votre adresse complète et Votre
•
numéro de téléphone.
Lisez attentivement les notices d’emploi.
Page 4
Instructions pour le chargement de la vaisselle
PANIER SUPÉRIEUR
PANIER INFÉRIEUR
Chaque modèle peut être équipé de paniers différents (voir description “Paniers supérieur et inférieur”).
Demi-charge
Loading...
