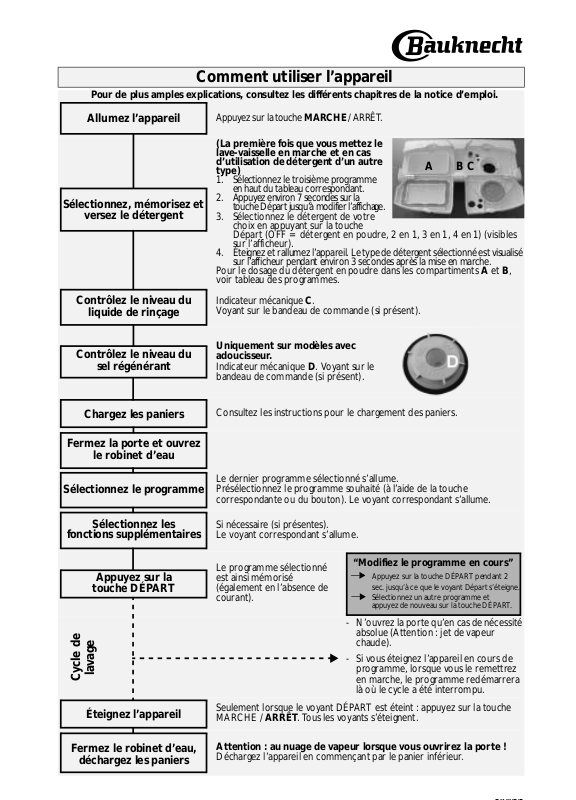

Page 1
Comment utiliser l’appareil
ABC
Pour de plus amples explications, consultez les différents chapitres de la notice d’emploi.
Allumez l’appareil
Sélectionnez, mémorisez et
versez le détergent
Contrôlez le niveau du
liquide de rinçage
Contrôlez le niveau du
sel régénérant
Chargez les paniers
Fermez la porte et ouvrez
le robinet d’eau
Appuyez sur la touche
(La première fois que vous mettez le
lave-vaisselle en marche et en cas
d’utilisation de détergent d’un autre
type)
1. Sélectionnez le troisième programme
en haut du tableau correspondant.
2. Appuyez environ 7 secondes sur la
touche Départ jusqu’à modifier l’affichage.
3. Sélectionnez le détergent de votre
choix en appuyant sur la touche
Départ (OFF = détergent en poudre, 2 en 1, 3 en 1, 4 en 1) (visibles
sur l’afficheur).
4. Éteignez et rallumez l’appareil. Le type de détergent sélectionné est visualisé
sur l’afficheur pendant environ 3 secondes après la mise en marche.
Pour le dosage du détergent en poudre dans les compartiments A et B,
voir tableau des programmes.
Indicateur mécanique C.
Voyant sur le bandeau de commande (si présent).
Uniquement sur modèles avec
adoucisseur.
Indicateur mécanique D. Voyant sur le
bandeau de commande (si présent).
Consultez les instructions pour le chargement des paniers.
MARCHE
/ ARRÊT.
Sélectionnez le programme
Sélectionnez les
fonctions supplémentaires
Appuyez sur la
touche DÉPART
lavage
Cycle de
Éteignez l’appareil
Fermez le robinet d’eau,
déchargez les paniers
Le dernier programme sélectionné s’allume.
Présélectionnez le programme souhaité (à l’aide de la touche
correspondante ou du bouton). Le voyant correspondant s’allume.
Si nécessaire (si présentes).
Le voyant correspondant s’allume.
Le programme sélectionné
est ainsi mémorisé
(également en l’absence de
courant).
Seulement lorsque le voyant DÉPART est éteint : appuyez sur la touche
MARCHE /
Attention : au nuage de vapeur lorsque vous ouvrirez la porte !
Déchargez l’appareil en commençant par le panier inférieur.
. Tous les voyants s’éteignent.
ARRÊT
“Modifiez le programme en cours”
Appuyez sur la touche DÉPART pendant 2
sec. jusqu’à ce que le voyant Départ s’éteigne.
Sélectionnez un autre programme et
appuyez de nouveau sur la touche DÉPART.
- N’ouvrez la porte qu’en cas de nécessité
absolue (Attention : jet de vapeur
chaude).
- Si vous éteignez l’appareil en cours de
programme, lorsque vous le remettrez
en marche, le programme redémarrera
là où le cycle a été interrompu.
Page 2
Indications relatives au chargement du lave-vaisselle
et à la configuration des paniers
en fonction du modèle de l’appareil
Panier supérieur :
Support pour vaisselle (A) :
En fonction de la position, pour ustensiles longs, tasses et plats de
service, par exemple.
Stabilisateur de verres (B) :
Verres à pied.
Chargez les ustensiles longs (fourchettes à rôti, grands
couteaux) en tournant leur partie pointue vers l’appareil.
Demi-charge (Multizone) :
Chargement du panier supérieur (voir description Fonctions
supplémentaires) : disposez le panier à couverts (C), s’il est
présent, dans le panier supérieur.
V ous pouvez régler le panier en hauteur, même s’il est chargé :
Réglage inférieur :
Réglage supérieur :
Le panier doit être au même niveau des de ux côtés.
Retrait du panier supérieur pour le lavage dans le panier
inférieur d’assiettes ou de plats à four de grande dimension :
Soulevez les butées (E) qui bloquent le panier sur ses rails, à
gauche et à droite, et extrayez le panier supérieur.
Lorsque le panier supérieur est installé, les butées doivent
toujours être fermés.
Tirez les
panier (D) vers l’extérieur et
abaissez-le.
Tirez les
panier (D) vers le haut jusqu’à
ce que le panier soit encastré
(réglage d’usine).
deux
deux
poignées du
poignées du
B
A
D
Arrêt
ouvert
C
E
D
Arrêt
fermé
E
Panier inférieur :
Selon le modèle de l’appareil,
avec supports pour plats de
service, rabattables ou fixes (F)
ou partiellement rabattables (G).
Demi-charge (Multizone) :
Chargement du panier inférieur
(voir description Fonctions
supplémentaires) :
Lavage plus intensif surtout
pour les plats de service et les
casseroles.
F
F
H
Charge Power Clean
Charge flexible du panier et lavage intensif dans la zone (H).
G
Panier à couverts (I) :
Grille (J) pour la séparation des couverts.
Chargez les couverts avec lesquels vous pourriez vous
blesser avec les pointes tournées vers le bas.
Introduisez uniquement des articles pouvant être lavés au lave-vaisselle. Ne lavez pas au lave-vaisselle des objets dont le matériau n’ est
pas approprié, tel que le bois, l’aluminium, le plastique, l’étain, la vaisselle décorée (non émaillée), les couverts en argent.
J
I
C
Page 3
Ce qu’il convient de faire en cas de...
En cas de problème de fonctionnement, vérifiez les points suivants avant de vous adresser au Service Après- Vente (* consultez
aussi le chapitre relatif au mode d’emploi).
Problème Cause Solution
L ’appareil ne fonctionne
pas
La vaisselle n’est pas
sèche
La vaisselle n’est pas
tout à fait propre
Des résidus sous forme
de grains de sable ou de
granulés sont présents
Les éléments en
plastique sont décolorés
Il y a des dépôts sur la
vaisselle
• Éliminables • Des taches sont présentes sur la
• Non éliminables • L’eau n’est pas suffisamment douce car
Les verres sont opaques,
ils ne brillent pas
Des taches de rouille
sont présentes sur les
couverts
Identification des
pannes de l’appareil
Si, après avoir effectué les contrôles ci-dessus, le défaut persiste, éteignez l’appareil et fermez le robinet d’eau puis contactez
le Service Après-Vente (voir sur la garantie).
Avant de contacter le Service Après-vente, munissez-vous des données suivantes :
• Le type de panne.
• Type et modèle de l’appareil.
• Le numéro de Service, numéro indiqué sur l’étiquette signalétique adhésive
du service après-vente qui se trouve à l’intérieur de la porte, sur la droite.
• L’eau n’arrive pas. • Ouvrez le robinet.
• L’appareil charge une quantité d’eau
insuffisante
• Le courant est coupé. • Branchez la fiche dans la prise de courant.
• Démarrage du programme
présélectionné.
• La quantité de produit de rinçage est
insuffisante.
• Il reste de l’eau dans les parties creuses. • Chargez la vaisselle de manière à ce qu’elle soit inclinée.
• Le jet d’eau n’atteint pas toutes les
surfaces de la vaisselle.
• La quantité de détergent est
insuffisante.
• Le programme sélectionné ne convient pas. • Sélectionnez un programme de lavage plus intensif.
• Les bras d’aspersion sont bloqués. • Les bras d’aspersion doivent tourner librement.
• Les gicleurs des bras d’aspersion sont
bloqués.
• Le détergent ne convient pas/est périmé. • Utilisez un détergent de marque, de bonne qualité.
• Les filtres sont encrassés. • Contrôlez régulièrement si les filtres sont propres/
• Les filtres ne sont pas installés
correctement.
• Jus de tomate/carotte, ... • En fonction du matériau, utilisez un détergent ayant
vaisselle/les verres.
• Des taches/rayures sont présentes sur
les verres.
• La vaisselle/les verres sont recouverts
d’une couche de sel.
des traces de calcaire sont visibles sur la
vaisselle.
• Ils ne peuvent pas être lavés au lavevaisselle.
• Ces couverts ne sont pas en acier
inoxydable.
• Le voyant DÉPART clignote.
• Indicateur F... (si présent).
• Nettoyez le filtre d’arrivée d’eau installé sur le robinet.
• Contrôlez que le tuyau d’alimentation n’est pas plié.
• Appuyez sur la touche DÉPART.
• Fermez la porte.
• Contrôlez le disjoncteur.
• éventuellement, réglez le démarrage du programme
sur “0”.
• Augmentez le dosage *.
• Chargez la vaisselle de façon à ce que les différentes
pièces ne se touchent pas. Les pièces de vaisselle aux
surfaces creuses doivent être tournées vers le bas.
• Effectuez le dosage du détergent en vous conformant
aux instructions du fabricant.
• Retirez les impuretés qui empêchent l’eau d’affluer *.
lavez-les au besoin *.
• Introduisez le filtre correctement et serrez-le *.
un pouvoir blanchissant plus puissant.
• Augmentez le dosage du liquide de rinçage *.
• Diminuez le dosage du liquide de rinçage *.
• Fermez correctement le couvercle du réservoir à sel *.
• Modifiez le réglage du sélecteur de dureté de l’eau, au
besoin, réapprovisionnez en sel *.
• Utilisez des verres pouvant être lavés au lave-vaisselle.
• Utilisez des couverts appropriés.
• Assurez-vous que les filtres ne sont pas encrassés et
que l’alimentation de l’eau n’est pas coupée (nettoyez
les filtres si nécessaire *). Redémarrez le programme.
Appuyez sur la touche DÉPART pendant 2 secondes,
jusqu’à ce que le voyant DÉPART s’éteigne.
Sélectionnez à nouveau le programme et appuyez une
nouvelle fois sur la touche DÉPART.
Page 4
GSI 5990
Indicateurs
Avant d'utiliser le lave-vaisselle pour la première fois, nous vous conseillons
de lire les instructions de montage et d'utilisation!
Guide de consultation rapide
Cycle du programme
Touche de séléction des programmes
Tre mp age L av ag e Séc ha ge
Touche Marche / Arrêt
Touc h e Départ
Le voyant s’allume pendant que le lave-vaisselle fonctionne. Il
clignote en cas de défaut. Il s’éteint lorsque le programme est
terminé.
Réapprovisionnez en liquide de
rinçage
Réapprovisionnez en sel régénérant
Ajoutez le sel régénérant juste avant de lancer un cycle de
lavage, pour éviter toute risque de corrosion.
Voyant détergent
Aucun voyant = détergent en poudre
Le symbole s’allume = pastilles 2 en 1
Le symbole s’allume = pastilles 3 en 1.... X in 1
(Pour le réglage, voir “Comment utiliser l’appareil”)
ou
ou
Tableau des programmes
Programmes Conseils pour le chargement A B
6)
Sensor +
40-70°C
Tre m page à froid
Légèrement sale, normalement sale ou
très sale, y compris poêles et
casseroles.
Vaisselle qui sera lavée plus tard. - - 4,0 0,03 14
Fonctions supplémentaires
Power Clean
Plus de pression en combinaison avec un autre niveau de
vaporisation pour un meilleur résultat de lavage et plus de
flexibilité de chargement du panier inférieur.
Affichage départ différé et
indication des pannes
Indique le temps restant avant le démarrage du programme,
en heures. Il s’éteint au début du programme et indique le
temps restant en heures et en minutes.
“F....” : Indications pour le Service Après-vente
Touche de “Mise en marche différée”
Il est possible de présélectionner le démarrage du
programme 1 à 24 heures à l’avance. Chaque fois que vous
appuyez sur la touche, l’indicateur des heures de retard
avance d’une heure ; après 24, la numérotation recommence
à 00. Appuyez ensuite sur la touche Départ. Le lavage
commence après le temps présélectionné.
Touche “Démi charge ou Casseroles”
Chargez uniquement le panier supérieur ou le panier inférieur .
Cette option est disponible pour tous les programmes.
Appuyez 1 fois = panier supérieur (le voyant/symbole s’allume)
Appuyez 2 fois = panier inférieur (le voyant/symbole s’allume)
Appuyez 3 fois = Off (la fonction Demi-charge est désactivée).
Si vous lancez un cycle de lavage sans le panier supérieur, appuyez
deux fois sur la touche “Demi-charge”, correspondant à “lavage dans
le panier inférieur” (le voyant/symbole correspondant s’allume).
Détergent
X X 7,0-17,0 0,99-1,58 65-170
6)
2)
Consommations
Litres kWh Minutes
F
3)
3)
Cocktail 40°C
Chrono 30 min 40°C
1) 6) 7)
Bio
Anti-Bactérien
4) 5) 6)
Silence 39dbA 55°C
1) Programme pour l’étiquette énergétique conforme à la norme EN 50242 ;
2) Consultez “Utilisation de l’appareil” ;
3) Les données relatives aux programmes sont des valeurs mesurées en laboratoire
établies conformément à la norme européenne EN 50242. Dans la pratique, des
variations de la durée peuvent se manifester en fonction de la charge, des fonctions
supplémentaires, du calibrage du capteur (pour les programmes commandés par
capteur), de la température ou de la dureté de l’eau et de la tension d’alimentation.
Information pour les Laboratoires d’essai :
Pour obtenir des informations détaillées sur les conditions de réalisation des tests normalisés, ou de tests complémentaires, nous vous prions de vous adresser à l’adresse e-mail
suivante : “[email protected]”.
Légèrement sale, pour verres et tasses. X - 10,0 0,85 100
Légèrement sale, sans résidus
d’aliments secs.
Normalement sale. X X 13,0 0,98 200
50°C
Normalement sale ou très sale, avec
une action antibactérienne
supplémentaire.
Vaisselle normalement sale, programme
délicat et silencieux grâce à la faible
pression de giclage.
4) L’efficacité sur l’élimination des bactéries a été vérifiée par l’Institut Pasteur de Lille
(France), conformément à la norme NF EN 13697, novembre 2001;
5) L’arrêt du programme (par exemple en cas d’ouverture de la porte) risque de
compromettre le rinçage antibactérien;
6) Ces programmes peuvent être utilisés avec l’option “Power Clean”.
7) Programme à économie d’énergie avec séchage prolongé.
X - 10,0 0,65 30
X X 13,0 1,50 115
X X 13,0 1,20 290
(Sous réserve de modifications techniques)
5019 496 01023
Loading...
