Page 1

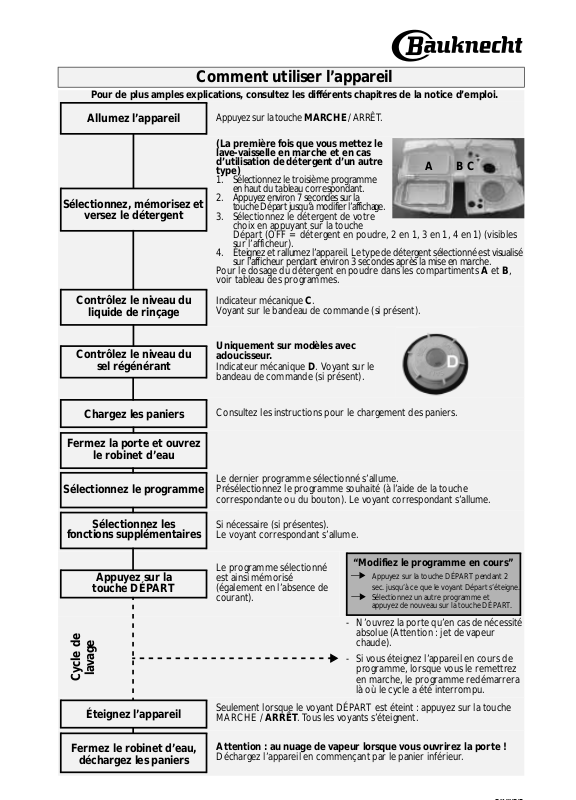

Comment utiliser l’appareil
ABC
Pour de plus amples explications, consultez les différents chapitres de la notice d’emploi.
Allumez l’appareil
Sélectionnez, mémorisez et
versez le détergent
Contrôlez le niveau du
liquide de rinçage
Contrôlez le niveau du
sel régénérant
Chargez les paniers
Fermez la porte et ouvrez
le robinet d’eau
Appuyez sur la touche
(La première fois que vous mettez le
lave-vaisselle en marche et en cas
d’utilisation de détergent d’un autre
type)
1. Sélectionnez le troisième programme
en haut du tableau correspondant.
2. Appuyez environ 7 secondes sur la
touche Départ jusqu’à modifier l’affichage.
3. Sélectionnez le détergent de votre
choix en appuyant sur la touche
Départ (OFF = détergent en poudre, 2 en 1, 3 en 1, 4 en 1) (visibles
sur l’afficheur).
4. Éteignez et rallumez l’appareil. Le type de détergent sélectionné est visualisé
sur l’afficheur pendant environ 3 secondes après la mise en marche.
Pour le dosage du détergent en poudre dans les compartiments A et B,
voir tableau des programmes.
Indicateur mécanique C.
Voyant sur le bandeau de commande (si présent).
Uniquement sur modèles avec
adoucisseur.
Indicateur mécanique D. Voyant sur le
bandeau de commande (si présent).
Consultez les instructions pour le chargement des paniers.
MARCHE
/ ARRÊT.
Sélectionnez le programme
Sélectionnez les
fonctions supplémentaires
Appuyez sur la
touche DÉPART
lavage
Cycle de
Éteignez l’appareil
Fermez le robinet d’eau,
déchargez les paniers
Le dernier programme sélectionné s’allume.
Présélectionnez le programme souhaité (à l’aide de la touche
correspondante ou du bouton). Le voyant correspondant s’allume.
Si nécessaire (si présentes).
Le voyant correspondant s’allume.
Le programme sélectionné
est ainsi mémorisé
(également en l’absence de
courant).
Seulement lorsque le voyant DÉPART est éteint : appuyez sur la touche
MARCHE /
Attention : au nuage de vapeur lorsque vous ouvrirez la porte !
Déchargez l’appareil en commençant par le panier inférieur.
. Tous les voyants s’éteignent.
ARRÊT
“Modifiez le programme en cours”
Appuyez sur la touche DÉPART pendant 2
sec. jusqu’à ce que le voyant Départ s’éteigne.
Sélectionnez un autre programme et
appuyez de nouveau sur la touche DÉPART.
- N’ouvrez la porte qu’en cas de nécessité
absolue (Attention : jet de vapeur
chaude).
- Si vous éteignez l’appareil en cours de
programme, lorsque vous le remettrez
en marche, le programme redémarrera
là où le cycle a été interrompu.
Page 2
Indications relatives au chargement du lave-vaisselle
et à la configuration des paniers
en fonction du modèle de l’appareil
Panier supérieur :
Support pour vaisselle (A) :
En fonction de la position, pour ustensiles longs, tasses et
plats de service, par exemple.
Stabilisateur de verres (B) :
Verres à pied.
Chargez les ustensiles longs (fourchettes à rôti,
grands couteaux) en tournant leur partie pointue
vers l’appareil.
Demi-charge (Multizone) :
Chargement du panier supérieur (voir description
Fonctions supplémentaires) : disposez le panier à couverts
(C), s’il est présent, dans le panier supérieur.
Vous pouvez régler le panier en hauteur, même s’il
est chargé :
Tirez les deux poignées du
Réglage inférieur :
Réglage supérieur :
Le panier doit être au même niveau des deux côtés.
Retrait du panier supérieur pour le lavage dans le
panier inférieur d’assiettes ou de plats à four de
grande dimension :
Soulevez les butées (E) qui bloquent le panier sur ses rails,
à gauche et à droite, et extrayez le panier supérieur.
Lorsque le panier supérieur est installé, les butées doivent
toujours être fermés.
panier (D) vers l’extérieur
et abaissez-le.
Tirez les deux poignées du
panier (D) vers le haut
jusqu’à ce que le panier soit
encastré (réglage d’usine).
B
A
D
Arrêt
ouvert
E
C
D
Arrêt
fermé
E
Panier inférieur :
Selon le modèle de
l’appareil, des supports
pour plats de service
escamotables ou fixes sont
présents (F).
Demi-charge
(Multizone) :
Chargement du panier
inférieur (voir description
Fonctions supplémentaires) :
Lavage plus intensif surtout
pour les plats de service et
les casseroles.
Panier à couverts (G) :
Grille (H) pour la séparation des couverts.
Chargez les couverts avec lesquels vous pourriez
vous blesser avec les pointes tournées vers le bas.
Introduisez uniquement des articles pouvant être lavés au lave-vaisselle. Ne lavez pas au lavevaisselle des objets dont le matériau n’est pas approprié, tel que le bois, l’aluminium, le plastique,
l’étain, la vaisselle décorée (non émaillée), les couverts en argent.
H
G
F
F
C
Page 3
Ce qu’il convient de faire en cas de...
En cas de problème de fonctionnement, vérifiez les points suivants avant de vous adresser au Service Après- Vente (* consultez
aussi le chapitre relatif au mode d’emploi).
Problème Cause Solution
L ’appareil ne fonctionne
pas
La vaisselle n’est pas
sèche
La vaisselle n’est pas
tout à fait propre
Des résidus sous forme
de grains de sable ou de
granulés sont présents
Les éléments en
plastique sont décolorés
Il y a des dépôts sur la
vaisselle
• Éliminables • Des taches sont présentes sur la
• Non éliminables • L’eau n’est pas suffisamment douce car
Les verres sont opaques,
ils ne brillent pas
Des taches de rouille
sont présentes sur les
couverts
Identification des
pannes de l’appareil
Si, après avoir effectué les contrôles ci-dessus, le défaut persiste, éteignez l’appareil et fermez le robinet d’eau puis contactez
le Service Après-Vente (voir sur la garantie).
Avant de contacter le Service Après-vente, munissez-vous des données suivantes :
• Le type de panne.
• Type et modèle de l’appareil.
• Le numéro de Service, numéro indiqué sur l’étiquette signalétique adhésive
du service après-vente qui se trouve à l’intérieur de la porte, sur la droite.
• L’eau n’arrive pas. • Ouvrez le robinet.
• L’appareil charge une quantité d’eau
insuffisante
• Le courant est coupé. • Branchez la fiche dans la prise de courant.
• Démarrage du programme
présélectionné.
• La quantité de produit de rinçage est
insuffisante.
• Il reste de l’eau dans les parties creuses. • Chargez la vaisselle de manière à ce qu’elle soit inclinée.
• Le jet d’eau n’atteint pas toutes les
surfaces de la vaisselle.
• La quantité de détergent est
insuffisante.
• Le programme sélectionné ne convient pas. • Sélectionnez un programme de lavage plus intensif.
• Les bras d’aspersion sont bloqués. • Les bras d’aspersion doivent tourner librement.
• Les gicleurs des bras d’aspersion sont
bloqués.
• Le détergent ne convient pas/est périmé. • Utilisez un détergent de marque, de bonne qualité.
• Les filtres sont encrassés. • Contrôlez régulièrement si les filtres sont propres/
• Les filtres ne sont pas installés
correctement.
• Jus de tomate/carotte, ... • En fonction du matériau, utilisez un détergent ayant
vaisselle/les verres.
• Des taches/rayures sont présentes sur
les verres.
• La vaisselle/les verres sont recouverts
d’une couche de sel.
des traces de calcaire sont visibles sur la
vaisselle.
• Ils ne peuvent pas être lavés au lavevaisselle.
• Ces couverts ne sont pas en acier
inoxydable.
• Le voyant DÉPART clignote.
• Indicateur F... (si présent).
• Nettoyez le filtre d’arrivée d’eau installé sur le robinet.
• Contrôlez que le tuyau d’alimentation n’est pas plié.
• Appuyez sur la touche DÉPART.
• Fermez la porte.
• Contrôlez le disjoncteur.
• éventuellement, réglez le démarrage du programme
sur “0”.
• Augmentez le dosage *.
• Chargez la vaisselle de façon à ce que les différentes
pièces ne se touchent pas. Les pièces de vaisselle aux
surfaces creuses doivent être tournées vers le bas.
• Effectuez le dosage du détergent en vous conformant
aux instructions du fabricant.
• Retirez les impuretés qui empêchent l’eau d’affluer *.
lavez-les au besoin *.
• Introduisez le filtre correctement et serrez-le *.
un pouvoir blanchissant plus puissant.
• Augmentez le dosage du liquide de rinçage *.
• Diminuez le dosage du liquide de rinçage *.
• Fermez correctement le couvercle du réservoir à sel *.
• Modifiez le réglage du sélecteur de dureté de l’eau, au
besoin, réapprovisionnez en sel *.
• Utilisez des verres pouvant être lavés au lave-vaisselle.
• Utilisez des couverts appropriés.
• Assurez-vous que les filtres ne sont pas encrassés et
que l’alimentation de l’eau n’est pas coupée (nettoyez
les filtres si nécessaire *). Redémarrez le programme.
Appuyez sur la touche DÉPART pendant 2 secondes,
jusqu’à ce que le voyant DÉPART s’éteigne.
Sélectionnez à nouveau le programme et appuyez une
nouvelle fois sur la touche DÉPART.
Page 4
GSI 5915
Indicateurs
Avant d'utiliser le lave-vaisselle pour la première fois, nous vous conseillons
de lire les instructions de montage et d'utilisation!
Guide de consultation rapide
Cycle du programme
Touche de sélection du programme
Trem p age La v age Séc h age
Fonctions supplémentaires
Touche Marche / Arrêt
Tou che Dép art
Le voyant s’allume pendant que le lave-vaisselle
fonctionne. Il clignote en cas de défaut. Il s’éteint
lorsque le programme est terminé.
Réapprovisionnez en liquide de
rinçage
Réapprovisionnez en sel
régénérant
Ajoutez le sel régénérant juste avant de lancer un
cycle de lavage, pour éviter toute risque de corrosion.
Voyant déter gent
Aucun voyant = détergent en poudre
Le symbole s’allume = pastilles 2 en 1
Le symbole s’allume = pastilles 3 en 1.... X en 1
(Pour le réglage, voir “Comment utiliser l’appa reil”)
ou
ou
Tableau des programmes
Programmes Conseils pour le chargement A B
Sensor +
5)
40-70°C
Légèrement sale, normalement sale ou très
sale, y compris poêles et casseroles.
Affichage départ différé et
indication des pannes
Indique le temps restant avant le démarrage du
programme, en heures. Il s’éteint au début du
programme et indique le temps restant en heures et
en minutes.
“F....” : Indications pour le Service Après-vente
Touches de “Mise en marche différée”
Il est possible de présélectionner le démarrage du
programme 1 à 24 heures à l'avance. Chaque fois que
vous appuyez sur la touche, l’indicateur des heures
avance d’une heure jusqu’à 24 heures, ensuite la
numérotation recommence à 00. Appuyez ensuite sur
la touche Départ. Le lavage commence après le temps
présélectionné.
Touche “Demi-charge ou Casseroles”
Chargez
uniquement
inférieur. Cette option est disponible pour tous les
programmes.
Appuyez 1 fois = panier supérieur (le voyant/symbole s’allume)
Appuyez 2 fois = panier inférieur (le voyant/symbole s’allume)
Appuyez 3 fois = Off (la fonction Demi-charge est désactivée).
Si vous lancez un cycle de lavage sans le panier supérieur,
appuyez deux fois sur la touche “Demi-charge”,
correspondant à “lavage dans le panier inférieur” (le
voyant/symbole correspondant s’allume).
Rinçage antibactérien
Cette fonction ajoute un rincage antibactérien à la fin du
cycle de lavage, garantissant ainsi une vaiselle parfaitement
propre et assainie. Le voyant s’allume lorsque la fonction est
sélectionnée. Si la température ne devait pas etre respectée
durant la phase anti-bactérienne (en cas d’ouverture
prolongée de la porte par exemple), le voyant clignoterait,
indiquant que l’assainissement n’est pas garanti.
Détergent
2)
X X 7,0-17,0 0,99-1,58 65-170
F
3)
le panier supérieur ou le panier
4) 5)
Consommations
Litres kWh Minutes
3)
Tre mpa ge à froid
Délicat 40°C
Chrono 30 min 40°C
1) 5) 6)
Bio
Silence 39dbA 55°C
1) Programme pour l’étiquette énergétique EN 50242;
2) Consultez “Utilisation de l’appareil” ;
3) Les données relatives aux programmes sont des valeurs mesurées en laboratoire,
conformément à la norme EN 50242. Dans la pratique, des variations ou des
réductions au niveau de la durée peuvent se produire en fonction de la charge,
des fonctions supplémentaires, de la température, de la dureté de l’eau et de la
tension d’alimentation qui peuvent être différentes.
Information pour les Laboratoires d’essai :
Pour obtenir des informations détaillées sur les conditions de réalisation des tests normalisés, ou de tests complémentaires, nous vous prions de vous adresser à l’adresse e-mail
suivante : “nk_customer@whi rlpool.com”.
Vaisselle qui sera lavée plus tard.
Légèrement sale, pour verres et tasses.
Légèrement sale, sans résidus d’aliments
secs.
Normalement sale.
50°C
Vaisselle normalement sale, programme
délicat et silencieux grâce à la faible pression
de giclage.
4) L’efficacité sur l’élimination des bactéries a été vérifiée par l’Institut Pasteur de
Lille (France), conformément à la norme NF EN 13697, novembre 2001.
5) Ces programmes peuvent être utilisés avec l’option de rinçage antibactérien.
6) Programme à économie d’énergie avec séchage prolongé.
- - 4,0 0,03 14
X - 10,0 0,85 100
X - 10,0 0,65 30
X X 13,0 1,05 195
X X 13,0 1,20 290
(Sous réserve de modifications techniques)
5019 496 90505
Loading...
