GSI 5534 SW
(voir description ci-contre)
TOUCHE DEPART/REPRISE
Appuyez sur cette touche pour démarrer le programme
sélectionné : le voyant s’allume et s’éteint lorsque le
programme est terminé.
L’ouverture de la porte pendant un cycle de lavage
suspend provisoirement le cycle : le voyant de la touche
Départ clignote. Pour redémarrer le cycle, refermez la
porte et appuyez à nouveau sur la touche Départ.
TOUCHE ANNULATION/ARRET
Appuyez sur cette touche pour éteindre le bandeau de
commande.
La pression de cette touche pendant le déroulement d’un
programme annule le programme en cours ; l’eau est
vidangée pendant 1 minute (0:01 s’affiche).
Si vous appuyez sur cette touche lorsque le lave-vaisselle
est éteint, tout liquide éventuellement présent dans
l’appareil est évacué pendant 1 minute.
SELECTEUR DE
PROGRAMME
Appuyez (plusieurs fois) sur la
touche « P », jusqu’à ce que le
numéro du programme
sélectionné s’affiche à l’écran
(P1...Px) - voir le « Tableau des
programmes » ci-dessous.
1) Données des programmes obtenues conformément à la norme européenne EN 50242, dans des conditions normales de fonctionnement (sans options
supplémentaires). Ces données peuvent varier en fonction des conditions de fonctionnement de chaque appareil. Pour les programmes avec capteur,
il peut y avoir des écarts allant jusqu’à 20 minutes suite au calibrage automatique de l’appareil.
2) Programme de référence pour l’étiquette énergétique conforme à la norme EN 50242. - Remarque à l'intention des Instituts d'essai : pour obtenir des
informations détaillées sur les conditions de réalisation du test comparatif EN/Charge conforme et autres tests, veuillez contacter (uniquement en
anglais) l'adresse e-mail suivante : « contact@whirlpool.com ».
* Consommation électrique en : mode laissé sur marche : 1,27 W mode arrêt : 0,40 W
Tableau des programmes
Déter-
gent
Consommation
Phase de
Séchage
Programmes
Options
disponibles
Conseils pour le
chargement
Litres kWh
Minutes
1)
P1
Sensor
40 °-70 °C
Départ différé
Demi-charge
Programme conseillé pour les lavages
habituels, pour une vaisselle
présentant des résidus d’aliments secs
(par exemple, EN 50242)
X 7-15 1,00-1,70 70-172 Complet
P2
Pre-Wash
à froid
Départ différé Vaisselle qui sera lavée plus tard. – 4,0 0,01 14-16 NON
P3
Glass 40°C
Départ différé
Légèrement sale, pour verres et
tasses.
X 10,5 0,85 105-114
Léger
P4
Express
45 °C
Départ différé
Vaisselle légèrement sale, sans résidus
d’aliments secs.
X 11,0 0,85 30-50 NON
P5
Eco
2)
50 °C
Départ différé
Demi-charge
Vaisselle normalement sale.
Le programme Standard est le plus
efficace en termes de consommation
d'énergie et d'eau.
X 11,0 1,03 170 Complet
P6
Normal
60 °C
Départ différé
Demi-charge
Vaisselle normalement sale. X 10,0 1,30 80-95 Complet
5019 400 00173
Description des options et de l’afficheur
INDICATEUR DU NIVEAU DE
SEL
S’il s’allume (à la fin du cycle), ajoutez
du sel dans le réservoir.
INDICATEUR DU NIVEAU DE
LIQUIDE DE RINÇAGE
S’il s’allume (à la fin du cycle), ajoutez
du liquide de rinçage.
AVANT D’UTILISER L’APPAREIL POUR LA PREMIERE FOIS, LISEZ
ATTENTIVEMENT CE GUIDE DE CONSULTATION RAPIDE ET LES
INSTRUCTIONS D’INSTALLATION !
POUR ACTIVER LE BANDEAU DE COMMANDE DE CE LAVE-VAISSELLE, IL
SUFFIT D’APPUYER SUR UNE TOUCHE QUELCONQUE, A L’EXCEPTION DE
LA TOUCHE ANNULATION/ARRET.
POUR REDUIRE LA CONSOMMATION D’ENERGIE, LE BANDEAU DE
COMMANDE S’ETEINT AUTOMATIQUEMENT AU BOUT DE 30 SECONDES SI
AUCUN CYCLE N’A ETE DEMARRE.
TOUCHE DEPART DIFFERE
Appuyez (plusieurs fois) sur la
touche pour retarder le
lancement du programme l’indicateur de départ différé
s’allume. Réglable de 1 à
24 heures. Le départ différé est
retardé d’une heure à chaque
appui sur la touche et retourne à
«h 00» après «h 24». Appuyez
ensuite sur la touche Départ.
Lorsque cette option est
sélectionnée, l’indicateur de
départ différé s’allume. Le lavage
démarre dès que le temps
présélectionné est écoulé.
SELECTION TABLETTE
Cette sélection permet d’optimiser
les performances du cycle en
fonction du type de détergent.
Si vous utilisez des tablettes 3 en 1
(produit de rinçage + sel +
détergent), appuyez sur la touche
Tablette pendant 3 secondes
(jusqu’à ce que le voyant s’allume).
Si vous utilisez un détergent en
poudre ou liquide, le voyant Tablette
sur le bandeau de commande doit
être éteint.
AFFICHAGE DE LA DUREE DU LAVAGE
Indique la durée du cycle et le temps restant (h:min). Si l’option « Départ différé » est sélectionnée, il visualise le
temps restant avant le démarrage du programme (h.00) - au-dessous de 1 h (0:min).
Si « Fx Ey » s’affiche, consultez le chapitre « Ce qu’il convient de faire si... », à la page 6.
TOUCHE DEMI-CHARGE
La demi-charge peut être utilisée pour le panier supérieur ou le panier
inférieur. Sélectionnez le programme requis, puis appuyez sur la
touche « Demi-charge » - le voyant s’allume. Il s’éteint à la fin du
programme.
L’option « Demi-Charge » peut être utilisée avec les programmes
indiqués dans le tableau des programmes.

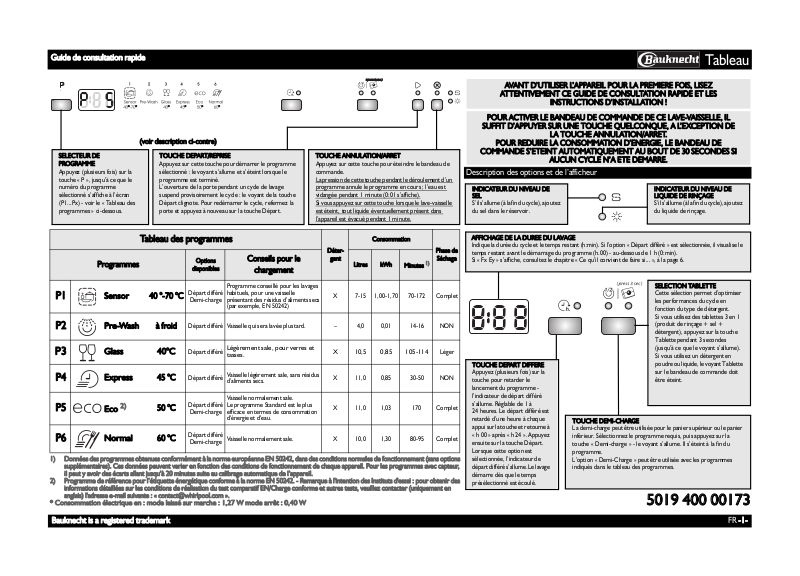

Guide de consultation rapide
Tableau
Bauknecht is a registered trademark
FR
-1-
1
4
10
9
23
5
7
86
1- réservoir à sel
2- distributeur de liquide de rinçage
3- distributeur de détergent
4- paniers
5,6,7,8- fonctions disponibles sur le bandeau
de commande
9- filtres
10- bras d’aspersion
La dureté de l’eau doit uniquement être
réglée avant le premier lavage ou si son
degré a changé.
1
Indicateur optique
(selon le modèle).
Dévissez le
bouchon.
Remplissez le réservoir à sel d’eau lors
de la première utilisation uniquement.
(selon le modèle)
L’indicateur du niveau de sel régénérant peut
ne s’éteindre qu’au bout de plusieurs cycles
de lavage. Si la dureté de l’eau est égale
à 1 (Douce), n’utilisez pas de sel régénérant.
Indicateur du niveau de sel sur le bandeau de commande Indicateur du niveau de sel sur le bouchon du réservoir
Le voyant sur le bandeau de commande
s’allume lorsqu’il est nécessaire de
REMPLIR LE RESERVOIR A SEL.
vert : OK. clair : AJOUTER
Contrôle quotidien
Remplissage du réservoir à sel -
Le sel dissout le tartre (inutile si le niveau de dureté de l’eau est réglé sur
- Appuyez simultanément sur les touches
Sélection PROGRAMME
et
ANNULATION/ARRET
et maintenez-les enfoncées pendant au
moins 3 secondes.
- L’afficheur indique le réglage de la dureté de l’eau.
- Appuyez sur la touche
Sélection PROGRAMME
pour augmenter le réglage. La valeur est comprise entre 1 et 7 (quand la valeur 7 est
atteinte, la pression suivante de la touche renvoie à la valeur 1).
- Patientez 30 secondes (le bandeau de commande s’éteint) ou appuyez sur la touche
Départ/Reprise
pour enregistrer la valeur.
Ajoutez du sel
(n’ajoutez jamais de
détergent!) 0,8kg mini/ 1kg maxi
Vissez le bouchon.
Eliminez les résidus
de sel autour du
bouchon. Certains
réservoirs à sel ont
un indicateur de
niveau intégré dans
le bouchon (voir la
méthode de
contrôle
cidessous).
1.
Contactez votre compagnie de distribution d’eau pour connaître le
degré de dureté de l’eau
.
2.
... entrez cette valeur
dans votre appareil
Conseils pour l’utilisation du détergent
Degrés
allemands °dH
Degrés
français °fH
Degrés
anglais °eH
Degré de dureté de
l’eau
La valeur saisie est
visualisée à l’écran.
Gel ou poudre
(liquide de rinçage et sel)
Tablettes
0 - 5 0 - 9 0 - 6,3 Douce 1
passez à l’étape 1
(voir « Contrôle
quotidien »)
6 - 10 10 - 18 7 - 12,6 Moyen 2
11 - 15 19 - 27 13,3 - 18,9 Moyenne 3
16 - 21 28 - 37 19,6 - 25,9 Semi-dure 4
si l’eau est DURE,
ajoutez davantage de sel
(passez à l’étape 1
« Contrôle quotidien »)
22 - 28 38 - 50 26,6 - 35 Dure 5
29 - 35 51 - 63 35,7 - 44,1 Tr ès du re 6
36 - 50 64 - 90 44,8 - 62,4 Extrêmement dure 7
La dureté de l’eau est réglée en
usine sur « Semi-dure » (valeur 4).
Même si vous utilisez des tablettes
contenant du sel, il sera nécessaire
d’ajouter du sel régénérant, car le
pouvoir d’adoucissement de ces
détergents est insuffisant en
présence d’eau particulièrement
dure.
Avant le premier lavage, vous
devez remplir le réservoir à sel
indépendamment de la dureté
de l’eau
(voir description cidessous, au point 1 « Contrôle
quotidien »).
Une fois que le sel régénérant a été ajouté, lancez immédiatement un programme de lavage
(le programme de « Prélavage » seul ne suffit pas).
La solution saline ou les grains de sel résiduels peuvent engendrer une corrosion marquée et endommager irréversiblement les composants en acier inoxydable.
La garantie ne couvre pas les dommages imputables à une situation de ce type.
Comment régler le degré de dureté de l’eau afin de toujours garantir un résultat de lavage optimal
Première utilisation
FR
-2-
3
Observez l’indicateur de niveau du
liquide de rinçage dans le distributeur.
(selon le modèle)
Indicateur du niveau de liquide de rinçage sur le bandeau de commande Indicateur du niveau de liquide de rinçage sur le distributeur
Le voyant s’allume lorsqu’il est nécessaire d’AJOUTER DU LIQUIDE DE RINÇAGE foncé : OK. clair : AJOUTER
Utilisez exclusivement du liquide de rinçage pour lave-vaisselle. Essuyez
immédiatement
tout épanchement accidentel de liquide. Ceci évitera la formation excessive de mousse susceptible de provoquer un mauvais fonctionnement
de l’appareil.
Des traînées sont présentes sur la vaisselle : réglez le dosage du liquide de rinçage sur une position inférieure (1 à 3). La vaisselle n’est pas complètement sèche : réglez le dosage sur une position supérieure (5 ou 6). La vaisselle en
plastique sèche plus difficilement et un réglage sur une quantité de liquide de rinçage supérieure ne modifiera pas le résultat.
Les détergents avec produit de rinçage ne seront efficaces qu’avec des programmes de longue durée. Avec les programmes de courte durée, des résidus de détergent pourraient être retrouvés sur la vaisselle (au besoin, utilisez des
détergents en poudre). Les détergents avec produits de rinçage ont tendance à produire une quantité excessive de mousse.
Usage quotidien
Ajout de détergent -
Utilisez uniquement un détergent spécial lave-vaisselle et conformez-vous aux instructions du fabricant
Ouvrir le couvercle A
(appuyez sur le bouton prévu à cet effet).
Remplissez le
distributeur de
détergent juste avant
de commencer le
lavage.
Fermez le couvercle en appuyant sur les
nervures prévues à cet effet.
Au besoin,
ouvrez le
couvercle B
(en appuyant
sur le bouton
correspondant).
Faites l’appoint
de
liquide
de rinçage
jusqu’au repère
max. ~150 ml.
La quantité de liquide de rinçage peut
être adaptée au détergent utilisé. Plus
le réglage est bas, plus la quantité de
liquide de rinçage utilisée sera faible
(réglage d’usine : position 4).
Appuyez sur le bouton pour ouvrir le
couvercle B. A l’aide d’une pièce de
monnaie ou d’un objet similaire, faites
tourner la flèche dans la position
souhaitée. Une fois le réglage de la
quantité de liquide de rinçage
modifié, refermez le couvercle.
Indicateur
optique
2
Introduisez le détergent :
tablette / poudre / liquide
dans le compartiment le plus grand.
Consultez les recommandations du fabricant de détergent sur l’emballage du détergent.
Utilisez une seule tablette par cycle ;
placez-la dans le distributeur de détergent.
Tous les types de tablettes peuvent être
utilisés ;cependant, pour les tablettes
2 en 1, il FAUT approvisionner en sel.
Certains types de tablettes ne se dissolvent
pas complètement pendant les cycles de
lavage courts (Express, Glass, Handwash) ;
le fait de placer la tablette au fond de la
cuve peut permettre de favoriser la
dissolution et le lavage.
Ajout de liquide de rinçage
(pas nécessaire en cas d’utilisation de tablettes). Comment régler le dosage du liquide de rinçage
Contrôle quotidien
FR
-3-
