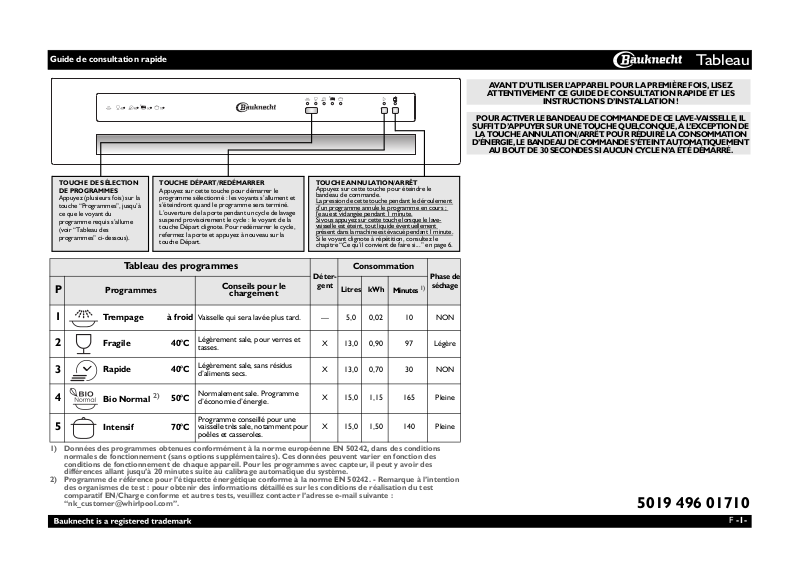

Whirlpool GSI 5513 SW, GSI 5513 WS, GSI 5513 IN Quick start guide

TOUCHE DÉPART/REDÉMARRER

Appuyez sur cette touche pour démarrer le
programme sélectionné : les voyants s’allument et
s’éteindront quand le programme sera terminé.
L’ouverture de la porte pendant un cycle de lavage
suspend provisoirement le cycle : le voyant de la
touche Départ clignote. Pour redémarrer le cycle,
refermez la porte et appuyez à nouveau sur la
touche Départ.

TOUCHE DE SÉLECTION
DE PROGRAMMES

Appuyez (plusieurs fois) sur la
touche “Programmes”, jusqu’à
ce que le voyant du
programme requis s’allume
(voir “Tableau des
programmes” ci-dessous).

TOUCHE ANNULATION/ARRÊT

Appuyez sur cette touche pour éteindre le
bandeau de commande.
La pression de cette touche pendant le déroulement
d’un programme annule le programme en cours ;
l’eau est vidangée pendant 1 minute.
Si vous appuyez sur cette touche lorsque le lave­vaisselle est éteint, tout liquide éventuellement
présent dans la machine est évacué pendant 1 minute.
Si le voyant clignote à répétition, consultez le
chapitre “Ce qu’il convient de faire si...” en page 6.

1) Données des programmes obtenues conformément à la norme européenne EN 50242, dans des conditions
normales de fonctionnement (sans options supplémentaires). Ces données peuvent varier en fonction des
conditions de fonctionnement de chaque appareil. Pour les programmes avec capteur, il peut y avoir des
différences allant jusqu’à 20 minutes suite au calibrage automatique du système.

2) Programme de référence pour l’étiquette énergétique conforme à la norme EN 50242. - Remarque à l’intention
des organismes de test : pour obtenir des informations détaillées sur les conditions de réalisation du test
comparatif EN/Charge conforme et autres tests, veuillez contacter l’adresse e-mail suivante :
“[e-mail]”.

Tableau des programmes

Déter-

gent

Consommation

Phase de

séchage

P

Programmes

Conseils pour le

chargement

Litres kWh

Minutes

1)

1

Tr e m p a g e à froid

Vaisselle qui sera lavée plus tard. — 5,0 0,02 10 NON

2

Fragile 40°C

Légèrement sale, pour verres et
tasses.

X 13,0 0,90 97 Légère

3

Rapide 40°C

Légèrement sale, sans résidus
d’aliments secs.

X 13,0 0,70 30 NON

4

Bio Normal

2)

50°C

Normalement sale. Programme
d’économie d’énergie.

X 15,0 1,15 165 Pleine

5

Intensif 70°C

Programme conseillé pour une
vaisselle très sale, notamment pour
poêles et casseroles.

X 15,0 1,50 140 Pleine

5019 496 01710

AVANT D’UTILISER L’APPAREIL POUR LA PREMIÈRE FOIS, LISEZ

ATTENTIVEMENT CE GUIDE DE CONSULTATION RAPIDE ET LES

INSTRUCTIONS D’INSTALLATION !

POUR ACTIVER LE BANDEAU DE COMMANDE DE CE LAVE-VAISSELLE, IL

SUFFIT D’APPUYER SUR UNE TOUCHE QUELCONQUE, À L’EXCEPTION DE

LA TOUCHE ANNULATION/ARRÊT. POUR RÉDUIRE LA CONSOMMATION

D’ÉNERGIE, LE BANDEAU DE COMMANDE S’ÉTEINT AUTOMATIQUEMENT

AU BOUT DE 30 SECONDES SI AUCUN CYCLE N’A ÉTÉ DÉMARRÉ.

Guide de consultation rapide

Ta bl ea u

F -1-

1- réservoir à sel
2- distributeur de liquide de rinçage
3- distributeur de détergent
4- paniers
5,6,7,8- fonctions disponibles sur le
bandeau de commandes
9- filtres
10- bras d’aspersion

1. Contactez votre Compagnie de distribution de l’eau pour connaître le
degré de dureté de l’eau.

2. Entrez cette valeur dans

votre machine

Suggestions pour l’utilisation du

détergent

Degrés

allemands °dH

Degrés

français °fH

Degrés

anglais °eH

Degré de Dureté de

l’Eau

Les 3 premiers voyants du

PROGRAMME s’allument

(voir le tableau des

programmes)

P1 P2 P3

Gel ou poudre

(liquide de

rinçage et sel)

Tablettes

0 - 5 0 - 9 0 - 6,3 Douce 1

passez à
l’étape 1

(voir “Contrôle

quotidien”)

6 - 10 10 - 18 7 - 12,6 Moyenne 2

11 - 15 19 - 27 13,3 - 18,9 Moyenne 3

16 - 21 28 - 37 19,6 - 25,9 Semi-dure 4

si l’eau est DURE,

il faut utiliser

davantage de sel

(passez à
l’étape 1,

“Contrôle

quotidien”)

22 - 28 38 - 50 26,6 - 35 Dure 5

29 - 35 51 - 63 35,7 - 44,1 Tr ès du re 6

36 - 50 64 - 90 44,8 - 62,4 Extrêmement dure 7

La dureté de l’eau doit uniquement

être réglée avant le premier lavage

ou si son degré a changé.

1

Indicateur
optique (selon
le modèle).
Dévissez le
bouchon.

Remplissez le réservoir à sel d’eau

uniquement avant le premier lavage.

(selon le modèle d’appareil)

L’indicateur de niveau du sel régénérant ne
s’éteindra qu’au bout de plusieurs cycles de
lavage. Si la dureté de l’eau est égale à 1
(douce), n’utilisez pas de sel régénérant.

Indicateur du niveau de sel sur le bandeau de commande Indicateur du niveau de sel sur le bouchon du réservoir

Le voyant sur le bandeau de commande
s’allume lorsqu’il est nécessaire de
REMPLIR LE RÉSERVOIR À SEL.

vert : OK.

clair : AJOUTEZ

DU SEL

Contrôle quotidien

Remplissez le réservoir à sel - Le sel dissout le tartre (opération superflue si le niveau de dureté de l’eau est réglé sur “douce” !)

- Appuyez simultanément sur les touches Programmes et ANNULATION/Arrêt pendant au moins 3 secondes.

- Les voyants de programmes indiqueront le réglage du degré de dureté de l’eau.

-Appuyez sur la touche Programmes pour augmenter la valeur de la dureté de l’eau (après la valeur 7, le réglage retourne à 1).

- Attendez 30 secondes (bandeau de commande éteint) ou appuyez sur la touche DÉPART/Rédemarrer pour enregistrer la valeur.

Ajoutez du sel (n’ajoutez jamais de

détergent !) 0,8 kg min. / 1 kg max.

La dureté de l’eau est réglée
en usine sur “Semi-dure”
(valeur 4).

Même si vous utilisez des
tablettes contenant du sel, il
sera nécessaire d’ajouter du
sel régénérant, car le pouvoir
d’adoucissement de ces
détergents est insuffisant en
présence d’eau
particulièrement dure.

Vissez le bouchon.
Éliminez les résidus
de sel autour du
bouchon. Certains
réservoirs à sel ont
un indicateur de
niveau intégré dans
le bouchon (voir
comment contrôler
ci-dessous).

Avant le premier lavage, vous devez remplir le réservoir à sel indépendamment de la dureté de l’eau

(voir description ci-dessous, au point 1 “Contrôle quotidien”).

Comment régler le degré de dureté de l’eau afin de toujours garantir un résultat de lavage optimal

Première utilisation

F -2-

3

Observez l’indicateur de niveau du liquide de
rinçage dans le distributeur.

(selon le modèle d’appareil)

Indicateur du niveau de liquide de rinçage sur le bandeau de commande Indicateur du niveau de liquide de rinçage sur le distributeur

Le voyant s’allume lorsqu’il est nécessaire d’AJOUTER
DU LIQUIDE DE RINÇAGE

foncé : OK.

clair : AJOUTEZ DU LIQUIDE DE
RINÇAGE

Utilisez exclusivement du liquide de rinçage pour lave-vaisselle. Essuyez immédiatement le liquide qui aurait débordé. Ceci évitera la formation excessive de mousse susceptible de provoquer un mauvais
fonctionnement de l’appareil.

Des rayures sont présentes sur la vaisselle : réglez le dosage du liquide de rinçage sur une position inférieure (1, 2 ou 3). La vaisselle n’est pas sèche : réglez la quantité sur un chiffre plus élevé (5 ou 6).
La vaisselle en plastique sèche plus difficilement et un réglage sur une position supérieure ne modifiera pas le résultat.

Les détergents avec produit de rinçage ne seront efficaces qu’avec des programmes de longue durée. Avec les programmes de courte durée, il se peut que vous constatiez la présence de résidus de détergent
sur la vaisselle (utilisez éventuellement des détergents en poudre). Les détergents avec produits de rinçage ont tendance à produire une quantité excessive de mousse.

Usage quotidien

Ajout de détergent - Utilisez uniquement des détergents spécifiques pour lave-vaisselle et conformez-vous aux instructions du fabricant

Ouvrez le couvercle A

(appuyez sur le bouton

correspondant).

Remplissez le
distributeur de
détergent juste avant
de commencer le
lavage.

Fermez le couvercle

en appuyant sur les nervures

prévues à cet effet.

Introduisez le détergent : tablette / liquide / poudre

dans le compartiment le plus grand

Utilisez une seule tablette par cycle ;
placez-la dans le distributeur de
détergent.

Tous les types de tablettes peuvent
être utilisés ; cependant, pour les
tablettes 2 en 1, il FAUT ajouter du sel.

Au besoin,
ouvrez le
couvercle B
(en appuyant
sur le bouton
correspondant).

Versez le liquide
de rinçage
jusqu’au repère
maxi ~150 ml

La quantité de liquide de rinçage
peut être adaptée au détergent
utilisé. Plus le réglage est bas,
plus la quantité de liquide de
rinçage utilisée sera faible
(réglage d’usine : position 4).
Appuyez sur la touche pour
ouvrir le couvercle B. À l’aide
d’une pièce de monnaie ou de
tout objet similaire, faites
tourner la flèche dans la position
souhaitée. Dès que vous avez
modifié la quantité de liquide de
rinçage, refermez le couvercle.

Indicateur
optique

2

Ajout de liquide de rinçage (pas nécessaire en cas d’utilisation de tablettes). Comment régler le dosage du liquide de rinçage

Contrôle quotidien

F -3-
