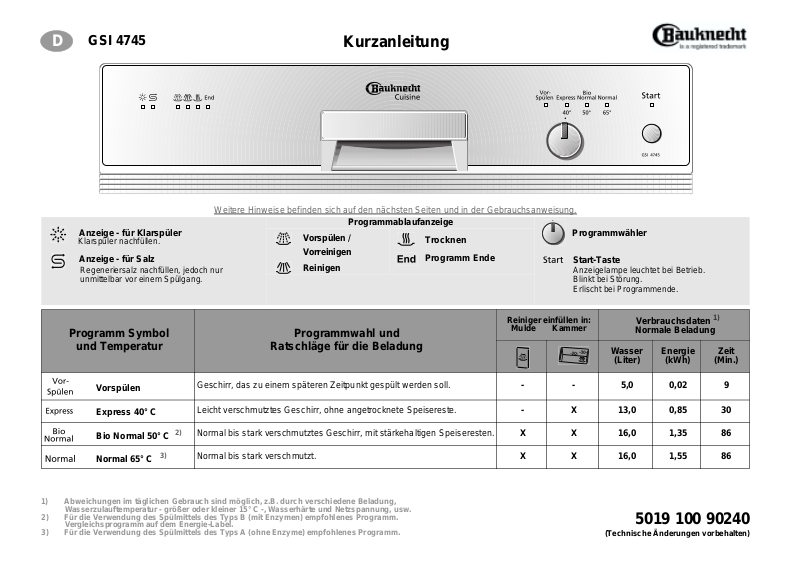

Whirlpool GSI 4745 CTW-WS, GSI 4745 CTW-SW, GSI 4745 CTW-IN, GSI 4745 CTW-BR PROGRAM CHART [de]

D

GSI 4745

Anzeige - für Klarspüler

Klarspüler nachfüllen.

Anzeige - für Salz

Regeneriersalz nachfüllen, jedoch nur
unmittelbar vor einem Spülgang.

Kurzanleitung

Weitere Hinweise befinden sich auf den nächsten Seiten und in der Gebrauchsanweisung.

Programmablaufanzeige
Vorspülen /
Vorreinigen
Reinigen

Trocknen
Programm Ende

Programmwähler

Start-Taste

Anzeigelampe leuchtet bei Betrieb.
Blinkt bei Störung.
Erlischt bei Programmende.

Programm Symbol

und Temperatur

Vorspülen

Express 40° C

Bio Normal 50° C

Normal 65° C

1) Abweichungen im täglichen Gebrauch sind möglich, z.B. durch verschiedene Beladung,
Wasserzulauftemperatur - größer oder kleiner 15° C -, Wasserhärte und Netzspannung, usw.

2) Für die Verwendung des Spülmittels des Typs B (mit Enzymen) empfohlenes Programm.
Vergleichsprogramm auf dem Energie-Label.

3) Für die Verwendung des Spülmittels des Typs A (ohne Enzyme) empfohlenes Programm.

3)

Geschirr, das zu einem späteren Zeitpunkt gespült werden soll.

Leicht verschmutztes Geschirr, ohne angetrocknete Speisereste.

2)

Normal bis stark verschmutztes Geschirr, mit stärkehaltigen Speiseresten.

Normal bis stark verschmutzt.

Programmwahl und

Ratschläge für die Beladung

Reiniger einfüllen in:

Mulde Kammer

- - 5,0 0,02 9

- X 13,0 0,85 30

X X 16,0 1,35 86

X X 16,0 1,55 86

Verbrauchsdaten

Normale Beladung

Wasser

(Liter)

Energie

(kWh)

5019 100 90240

(Technische Änderungen vorbehalten)

1)

Zeit

(Min.)

B

A

C

B

A

Benutzung des Geschirrspülers

1. Nach Beladung Ihres Geschirrspülers,
schließen Sie sorgfältig die Tür und
drehen Sie den Wasserhahn auf.

2. Der Geschirrspüler schaltet sich
automatisch ein, sobald der
Programmwähler gedreht wird.

Programmanzeigelampe leuchtet auf.

3. Durch Drehen des Programmwählers
das gewünschte Programm wählen.

Entsprechende Anzeigelampe
leuchtet auf.

(wenn vorhanden) wählen.

4. Programm durch Betätigung der
Start-Taste starten.

leuchtet auf.

Programmwählers führt jetzt nicht
mehr zu einer Änderung.

Hinweis:

Start-Taste merkt sich der
Geschirrspüler das zuletzt gewählte
Programm. Sogar nach einem
Stromausfall bleibt diese Einstellung
erhalten.

Hinweis:

des Programmes arbeitet das Ge rät
nach dem Wiedereinschalten an der
unterbrochenen Stelle weiter.

5. Das Programmende wird durch
Erlöschen der Anzeigelampe Start und

durch Aufleuchten (ca. 30 Min.) der
Anzeigelampe Ende (wenn
vorhanden)

Ggf. Zusatzfunktionen

Anzeigelampe

Das Betätigen des

Nach Drücken der

Möchten Sie das gewählte
Programm wechseln, halten Sie
die Start-Taste ca. 5 Sek. lang
gedrückt,

Start erlischt.

wählen und Start-Taste erneut
drücken.

Tür während dem Spülvorgang
nur wenn unbedingt erforderlich
vorsichtig öffnen. Heißer Dampf
kann austreten.

bis die Anzeigelampe

Programm neu

Beim Ausschalten während

angezeigt.

Eine

6. Erst nachdem die Anzeigelampe Start
erloschen ist, schalten Sie den
Geschirrspüler durch Drehen des
Programmwählers nach links, in die
Ausgangsposition, aus.

Anzeigelampen erlöschen.

7. Öffnen Sie die Tür (Achtung:
Dampfaustritt). Beim Entladen des
Geschirrspülers mit dem Unterkorb
beginnen. Wasserhahn schließen.

Sämtliche

Oberkorb

Veränderung der Korbstellung:

(Der Oberkorb befindet sich bei Lieferung
des Geschirrspülers in oberer Stellung).
Korbstellung kann selbst mit Beladung
geändert werden.

• Niedriger: die
nach außen ziehen und Korb
vorsichtig absenken.

• Höher: die
Einrasten (Klicken) nach oben ziehen.

• Die beiden Korbseiten müssen
sich auf derselben Höhe befinden.

Geschirrhalter:

• Waagerechte Stellung:
Tassen und langstielige Gläser.
Senkrechte Stellung: Teller.

•

“Vario Organizer” Multifunktionsablage:

• Für z.B. lange Besteckteile

mit Schneide nach unten
einlegen),

• Drei Positionen sind möglich (siehe
auch Seite 4 “Beladungshilfe”).

1. Zusammengeklappt am linken Rand.

2. Klappbar zur Korbmitte.

3. Nach links umklappbar.

beiden

Seitengriffe bis zum

beiden

Tassen und Gläser.

Gläserhalter:

Lesen Sie zusätzlich bitte sorgfältig die Gebrauchsanweisung.

Ober- und Unterkorb

Seitengriffe

Tellerhalter:

• Zum Platzsparen faltbar (A).

• Zum Platzsparen entnehmbar (B).

Herausziehen: Griff nach oben ziehen.

(Messer

Besteckkorb:

Besteckkorb (C) kann wahlweise
eingesetzt oder zum Platzsparen
entnommen werden.

Unterkorb

C

Tipps und Anregungen

• Geschirr so einordnen, dass es sich
nicht berührt. Große Geschirrteile in
Unterkorb, kleine in Oberkorb.

• Tassen in richtige Schräglage bringen,
damit Wasser gut ablaufen kann.

• Im Allgemeinen werden die Bestecke
mit den Griffen nach unten eingelegt.
Gegenstände, die zu Verletzungen
führen können, sollten jedoch mit den
Griffen nach oben einsortiert werden.

• Darauf achten, dass das Sprühwasser
alle Geschirrteile erreichen kann und
sich die Sprüharme frei drehen
können.

Bitte beachten

• Reiniger einfüllen und Füllstände von
Klarspüler und Regeneriersalz
regelmäßig kontrollieren.

• Keine Gegenstände im Geschirrspüler
reinigen, die ungeeignet sind, z.B.
Holz, Aluminium, Kunststoffteile, Zinn,
Geschirr mit Dekor (ohne Glasur),
Silberbesteck.

• Kein flüssiges Fett (z.B. aus der
Friteuse) oder Kerzenwachs in den
Geschirrspüler geben.

• Bei Störungsmeldung oder Änderung
eines gestarteten Programmes
“Start”-Taste solange gedrückt halten
(ca. 5 Sek.) bis die Anzeigelampe
erlischt.

• Nach dem Auffüllen des
Regeneriersalzes
Spülprogramm starten, um
Salzrückstände zu entfernen (das
Programm Vorspülen ist nicht
ausreichend).

• Es kann vorkommen, dass die
Salz-Anzeigelampe (wenn vorhanden)
während des ersten Durchlaufs nach
dem Einfüllen von Regeneriersalz trotz
erfolgter Füllung aufleuchtet.

unverzüglich

ein

Erst einmal selbst prüfen

• Überprüfen Sie, bevor Sie ein
Spülprogramm starten, dass die
Sprüharme frei drehbar sind und nicht
durch überstehende Geschirrteile
behindert werden.

• Ausschalten: Erst nach Erlöschen der
Anzeigelampe “Start”.
Beim Ausschalten während des
Programmes arbeitet das Gerät nach
dem Wiedereinschalten an der
unterbrochenen Stelle weiter und es
lässt sich kein neues Programm starten.

Sollte Ihr Geschirrspüler nicht
ordnungsgemäß funktionieren,
überprüfen Sie bitte folgende Punkte,
bevor Sie den Kundendienst rufen :

Geschirrspüler läuft nicht:

• Stecker in Steckdose?

• Stromausfall?

• Geschirrspüler eingeschaltet?

• Start-Taste gedrückt?

• Startvorwahl eingestellt? (je nach Modell).

• Wasserhahn geöffnet?

• Wasserzulauf verschmutzt? Wenn ja,

Wasserhahn schließen, Zulaufschlauch
lösen, Verschmutzung aus Zulaufsi eb
entfernen, Zulaufschlauch fest und dic ht
mit Wasserhahn verbinden, Wasserhahn

öffnen.

• Siebsystem sauber? (Siehe

Gebrauchsanweisung Kapitel “Wartung
und Pflege”).

• Tür geschlossen?

• Liegt eine Störungsmeldung vor?

(Anzeigelampe Start blinkt).
Dann starten Sie das Programm erneut:

Start-Taste ca. 5 Sekunden lang gedrückt
halten, bis Anzeigelampe Start erlischt.
Programm neu wählen und Start-Taste
erneut drücken.

Lesen Sie zusätzlich bitte sorgfältig die Gebrauchsanweisung.

Geschirr nicht richtig sauber:

• Geschirr falsch einsortiert?

• Das Geschirr muss mit der Öffnung nach

unten einsortiert werden, besonders bei
großen Töpfen darauf achten.

• Alle Geschirrflächen müssen von den
Wasserstrahlen erreicht werden.

• Prüfen, ob Geschirr und Besteck richtig
platziert sind.

• Falsches Programm gewählt?

• Zu wenig oder zu viel Reiniger

zugegeben? (Bei geringwertigen
Reinigern kann das Spülergebnis
beeinträchtigt werden).

• Siebsystem verschmutzt oder nic ht richtig
verrastet? (Siehe Gebrauchsanwe isu ng
Kapitel “Wartung und Pflege”).

• Sprüharm blockiert oder Düsen
verschmutzt? (Siehe
Gebrauchsanweisung Kapitel “Wartung
und Pflege”).

• Unterer Sprüharm richtig montiert?

• Deckel von Salzbehälter
(Wasserenthärter) nicht verschlossen?

Beläge auf dem Geschirr:

• Wasserhärteschalter falsch eingestellt?
(Siehe Gebrauchsanweisung Kapitel

“Regeneriersalz einfüllen”).

• Kein Regeneriersalz in Salzbehälter?

(Siehe Gebrauchsanweisung Kapitel

“Regeneriersalz einfüllen”).

• Zu wenig Reiniger zugegeben? (Siehe

Gebrauchsanweisung Kapitel “Reiniger
einfüllen”).

Schlieren auf Gläsern und Besteck:

• Zuviel Klarspüler? (Siehe
Gebrauchsanweisung Kapitel “Klarspüler
einfüllen”).

Es kommt vor, dass nach Bedienung

Hinweis:

der Start-Taste ein interner Wasserzulauf
stattfindet und das Gerät abpumpt, bevor das
eigentliche Programm startet; dadurch wird der
Wasserenthärter regeneriert.

KUNDENDIENST

Sollte die Störung nach o.g. Kontrollen
weiterhin bestehen oder erneut auftr eten,
schalten Sie das Gerät aus und schließen
Sie den Wasserhahn. Setzen Sie sich bitte
mit Ihrer Kundendienststelle in
Verbindung (siehe hierzu Garantieheft).
Geben Sie bitte folgendes an:

• Kurze Beschreibung der Störung.

• Gerätetyp und Modell.

• Die Service-Nummer (Zahl hinter

dem Wort Service auf dem
Aufkleber) an der rechten Kante
der Türinnenseite rechts bei
geöffneter Tür.

•

Ihre vollständige Anschrift und
Telefonnummer.

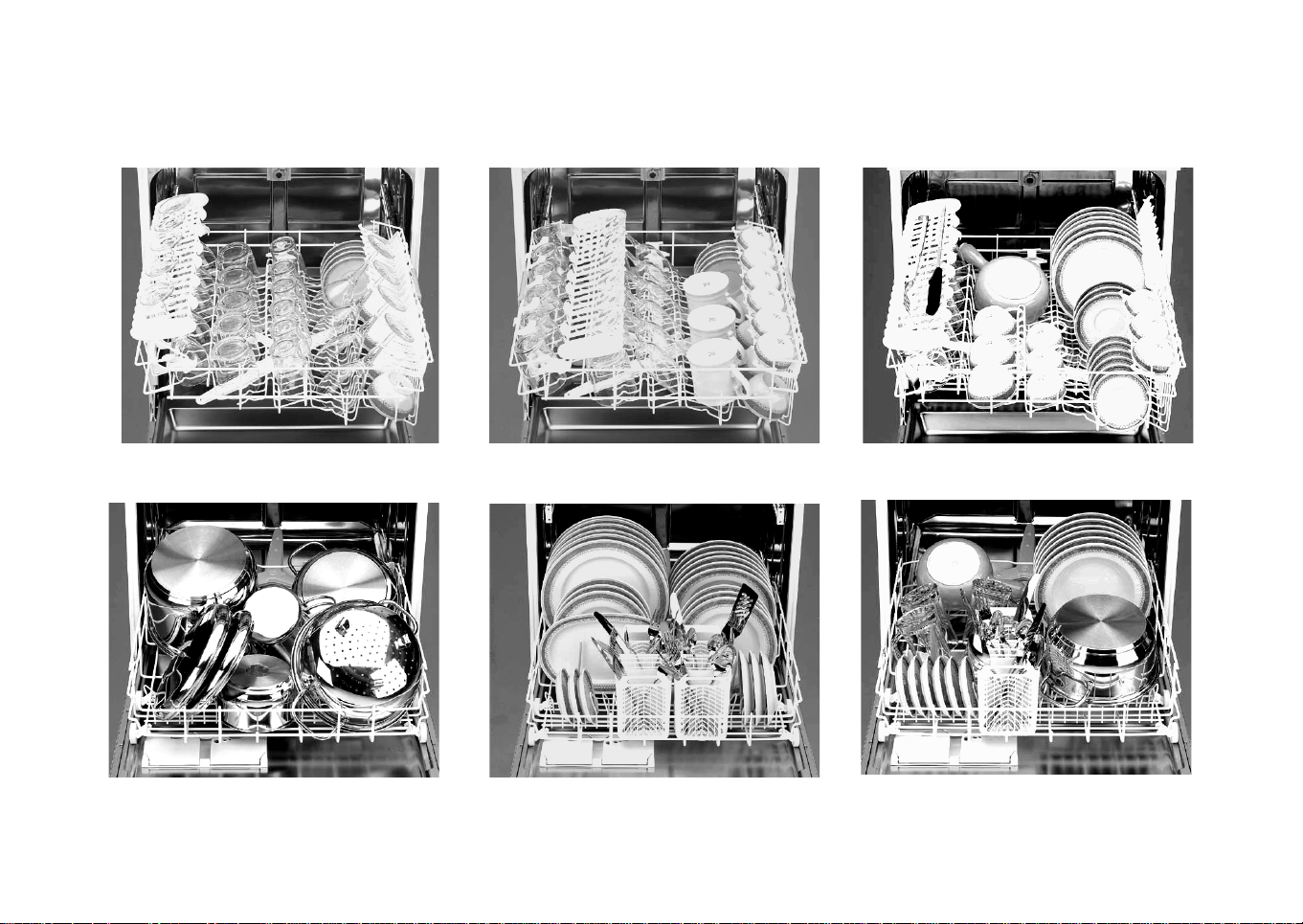

Beladungshilfe

OBERKORB

UNTERKORB

Je nach Modell sind Abweichungen in der Korbausstattung möglich (siehe hierzu Beschreibung “Ober- und Unterkorb”).
