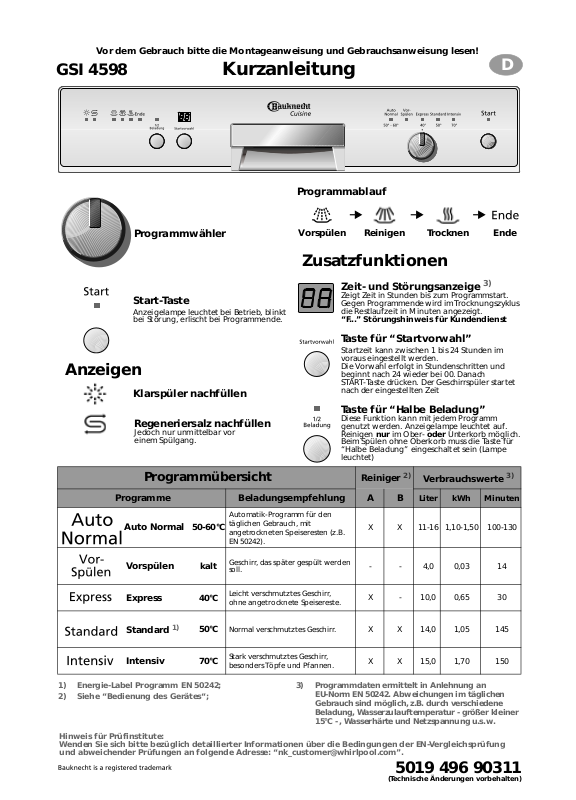

Page 1
Vor dem Gebrauch bitte die Montageanweisung und Gebrauchsanweisung lesen!
GSI 4598
Kurzanleitung
Programmablauf
D
Anzeigen
Programme Beladungsempfehlung A B
Auto Normal
Programmwähler
Start-Taste
Anzeigelampe leuchtet bei Betrieb, blinkt
bei Störung, erlischt bei Programmende.
Klarspüler nachfüllen
Regeneriersalz nachfüllen
Jedoch nur unmittelbar vor
einem Spülgang.
Programmübersicht
Automatik-Programm für den
50-60°C
täglichen Gebrauch, mit
angetrockneten Speiseresten (z.B.
EN 50242).
Vorspülen Reinigen Trocknen Ende
Zusatzfunktionen
Zeit- und Störungsanzeige
Zeigt Zeit in Stunden bis zum Programmstart.
Gegen Programmende wird im Trocknungszyklus
die Restlaufzeit in Minuten angezeigt.
“F...” Störungshinweis für Kundendienst
Taste für “Startvorwahl”
Startzeit kann zwischen 1 bis 24 Stunden im
voraus eingestellt werden.
Die Vorwahl erfolgt in Stundenschritten und
beginnt nach 24 wieder bei 00. Danach
START-Taste drücken. Der Geschirrspüler startet
nach der eingestellten Zeit
Taste für “Halbe Beladung”
Diese Funktion kann mit jedem Programm
genutzt werden. Anzeigelampe leuchtet auf.
Reinigen
Beim Spülen ohne Oberkorb muss die Taste für
“Halbe Beladung” eingeschaltet sein (Lampe
leuchtet)
im Ober-
nur
Reiniger
X X 11-16 1,10-1,50 100-130
2)
Unterkorb möglich.
oder
Verbrauchswerte
Liter kWh Minuten
3)
3)
Geschirr, das später gespült werden
Vorspülen
Express
Standard
Intensiv
1) Energie-Label Programm EN 50242;
2) Siehe “Bedienung des Gerätes“;
Hinweis für Prüfinstitute:
Wenden Sie sich bitte bezüglich detaillierter Informationen über die Bedingungen der EN-Vergleichsprüfung
und abweichender Prüfungen an folgende Adresse: “[email protected]”.
kalt
soll.
Leicht verschmutztes Geschirr,
40°C
ohne angetrocknete Speisereste.
1)
Normal verschmutztes Ges chirr.
50°C
Stark verschmutztes Geschirr,
70°C
besonders Töpfe und Pfannen.
3) Programmdaten ermittelt in Anlehnung an
EU-Norm EN 50242. Abweichungen im täglichen
Gebrauch sind möglich, z.B. durch verschiedene
Beladung, Wasserzulauftemperatur - größer kleiner
15°C - , Wasserhärte und Netzspannung u.s.w.
- - 4,0 0,03 14
X - 10,0 0,65 30
X X 14,0 1,05 145
X X 15,0 1,70 150
5019 496 90311
(Technische Änderungen vorbehalten)
Page 2
Bedienung des Gerätes
Zusätzliche Hinweise finden Sie in den einzelnen Kapiteln der Gebrauchsanweisung.
Gerät einschalten
Reiniger einfüllen
Klarspüler
kontrollieren
Regeneriersalz
kontrollieren
Körbe beladen
Tür schließen,
Wasserhahn öffnen
Programm wählen
Automatisches Einschalten durch Drehen des Drehknopfes (bei
versenkbarem Knopf, diesen durch Drücken zuerst hervorholen).
Kammer
Bei jedem Spülgang.
Kammer
Nur bei Programmen mit Vorspülen.
Mechanische Anzeige C.
Elektrische Anzeigelampe auf Bedienungsblende (wenn vorhanden).
Nur wenn Wasserenthärter vorhanden.
Mechanische Anzeige D.
Elektrische Anzeigelampe auf
Bedienungsblende (wenn vorhanden).
Siehe Beladungshinweise.
Auf gewünschtes Programm einstellen.
Entsprechende Anzeigelampe leuchtet auf.
A:
CBA
B:
Zusatzfunktionen
wählen
START-Taste drücken
Spülvorgang
Gerät ausschalten
Wasserhahn schließen,
Körbe entladen
Bei Bedarf (wenn vorhanden).
Entsprechende Anzeigelampe leuchtet auf.
Danach ist das gewählte
Programm gespeichert
(auch bei Stromausfall).
Erst nachdem die START-Taste erloschen ist: Drehknopf in die
Ausgangsposition stellen (bei versenkbarem Knopf diesen durch
Drücken versenken).
Achtung: Dampfaustritt beim Öffnen der Tür!
Beim Entladen des Gerätes mit dem Unterkorb beginnen.
“Programm wechseln”
START-Taste 2 Sek. gedrückt halten,
bis Anzeigelampe erlischt;
Programm neu wählen und
START-Taste erneut drücken.
- Tür nur wenn erforderlich öffnen
(Vorsicht: Heißer Dampf).
- Wird das Gerät vorzeitig
ausgeschaltet, läuft das Programm
nach dem Wiedereinschalten an
der unterbrochenen Stelle weiter.
Page 3
Beladungshinweise und Korbausstattung
Oberkorb:
Multifunktionsablage (A) 1):
Je nach Position, z.B. lange
Besteckteile, Tassen und Gläser.
Drei Positionen möglich.
Geschirrhalter (B):
Je nach Position, z.B. Teller, Tassen
und langstielige Gläser.
Glashalter schwenkbar (C) 2):
Je nach Position, z.B. kleine oder
langstielige Gläser.
Lange Utensilien (z.B.
Fleischgabeln, Messer) müssen
mit der Spitze in das Gerät zeigen.
Halbe Beladung:
Oberkorb beladen.
Nur
Besteckkorb (D) im Oberkorb
positionieren.
Höhenverstellung
(auch mit Beladung):
•
Untere Stellung:
Korbgriffe (E) nach außen ziehen
und Korb absenken.
•
Obere Stellung:
Korbgriffe (E) bis zum Einrasten
nach oben ziehen
(Auslieferungszustand).
Die beiden Korbgriffe müssen
sich auf gleicher Höhe befinden.
Herausnehmen des Oberkorbes
zum Spülen großer Te ller bzw.
Backbleche im Unterkorb:
Verschlusskappen (F) rechts und links
an den Korbschienen aufklappen
und Oberkorb entfernen.
Beim Betrieb mit Oberkorb müssen
die Kappen immer geschlossen sein.
Die
Die
beiden
beiden
je nach Geräteausführung
Kappe
geschlossen
F
geöffnet
F
Kappe
Unterkorb:
Je nach Geräteausführung mit
klappbaren oder festen T ellerhaltern
(G).
Halbe Beladung:
Unterkorb beladen.
Nur
Die Spülkraft, vor allem für Teller
und Töpfe, wird erhöht.
Besteckkorb (J) oder (H):
Je nach Modell ist ein aufsteckbarer
Gittereinsatz (I) zur Separierung der
Besteckteile beigefügt. Besteckkorb
(D), wenn vorhanden, nur bei Geräten
mit halber Beladung.
Gegenstände die zu Verletzungen
führen können, müssen mit der
Spitze nach unten in den
Besteckkorb einsortiert werden.
Verwenden Sie nur spülmaschinenfestes Geschirr. Bitte keine Gegenstände im Geschirrspüler reinigen,
die ungeeignet sind, z.B. Holz, Aluminium, Zinn, Geschirr mit Dekor (ohne Unterglasur), Silberbesteck.
Kann beim Händler gekauft werden:
1)
Multifunktionsablage (A) - Set Nr. AMH 369.
2)
Glashalter schwenkbar (C) - Set Nr. WGH 1000.
Page 4
Was tun, wenn...
Sollte Ihr Gerät nicht ordnungsgemäß funktionieren, dann überprüfen Sie bitte die folgenden Punkte, bevor
Sie den Kundendienst rufen (* siehe auch entsprechendes Kapitel in der Gebrauchsanweisung).
Störung Ursache Abhilfe
Gerät läuft nicht an
Geschirr nicht trocken
Geschirr nicht sauber
Sand- und grießartige
Rückstände
Verfärbung
Kunststoffteile
• Keine Wasserzufuhr. • Wasserh ahn öffnen.
• Zu geringe Wasserzufuhr. • Zulaufsieb an Wasserhahn reinigen.
• Keine Stromzufuhr. • Netzstecker einstecken.
• Startzeit ist vorgewählt. • ggf. Startzeit auf “0” stellen.
• Klarspülmenge zu niedrig. • Dosierung erhöhen *.
• Restwasser in Vertiefungen. • Geschirrteile schräg positionieren.
• G eschirrflächen werden von
Wasserstrahl nicht erreicht.
• Zu wenig Reiniger. • Entsprechend Herstellerangabe dosieren.
• Falsches Programm eingestellt. • Stärkeres Programm wählen.
• Sprüharme blockiert. • Sprüharme müssen sich frei drehen.
• Düsen in Sprüharmen verstopft. • Verschmutzung beseitigen *.
• Reiniger nicht geeignet/zu alt. • Einsatz eines guten Markenreinigers.
• Siebe verschmutzt. • Siebe regelmäßig prüfen/ ggf. reinigen *.
• Siebe nicht richtig positioniert. • Sieb richtig einlegen und festziehen *.
• Tomaten-/Karottensaft,... • Abhängig von Material, ggf. Reiniger mit
Knickfreie Verlegung Zulaufschlauch prüfen.
• START-Taste drücken.
• Tür schließen.
• Sicherung im Haus prüfen.
• Geschirr so einordnen, dass es sich nicht
berührt. Hohlflächen nach unten positionieren.
stärkerer Bleichwirkung verwenden.
Beläge auf Geschirr
• entfernbar • Flecken an Geschirr/Gläsern. • Klarspüldosiermenge erhöhen *.
• Schlieren/Streifen an Gläsern. • Klarspüldosiermenge reduzieren *.
• Salzbelag auf Geschirr/Gläsern. • Salzbehälterdeckel richtig verschließen *.
• nicht entfernbar • Wasserenthärtung unzureichend,
Gläser trübe/blind
Rost auf Besteck
Fehlererkennung
Gerät
Kalkflecken.
• Nicht spülmaschinenbeständig. • Spülbeständige Gläser verwenden.
• Nicht ausreichend rostbeständig. • Spülbeständiges Besteck verwenden.
• S TART-Lampe blinkt.
• Anzeige F... (wenn vorhanden).
Sollte die Störung nach o.g. Kontrollen weiterhin bestehen oder erneut auftreten, schalten Sie das Gerät
aus und schließen Sie den Wasserhahn. Setzen Sie sich bitte mit Ihrer Kundendienststelle in Verbindung
(siehe hierzu Garantieheft).
Bitte halten Sie für den Anruf bei Ihrer Kundendienststelle folgende Angaben bereit:
• Kurze Beschreibung der Störung.
• Gerätetype und Modell.
• Servicenummer, d.h. die Zahl auf dem Service-Aufkleber
an der rechten Türinnenseite.
• Wasserhärteeinstellung korrigieren,
ggf. Salz nachfüllen *.
• Prüfen, ob Filtersystem verschmutzt bzw.
Wasserzufuhr unterbrochen ist (Filter
ggf.reinigen *). Programm neu starten.
START -Taste 2 Sekunden drücken, bis
Anzeigelampe START erlischt. Programm neu
wählen und START-Taste erneut drücken.
