Whirlpool GSI 110 Eco Quick start guide

Avant d'utiliser le lave-vaisselle, lisez attentivement les instructions

GSI 110 Eco

F

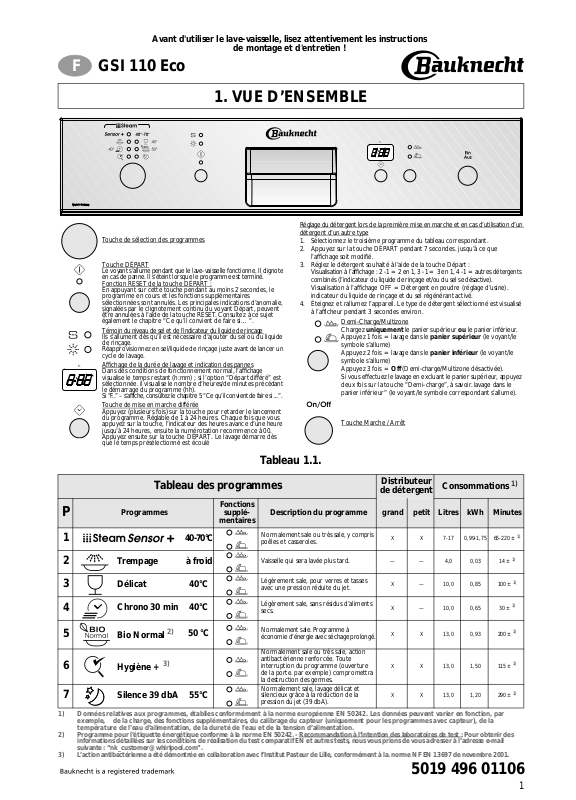

1. VUE D’ENSEMBLE

Touche de sélection des programmes

Touche DÉPART
Le voyant s’allume pendant que le lave-vaisselle fonctionne. Il clignote
en cas de panne. Il s’éteint lorsque le programme est terminé.

onction RESET de la touche DÉPART :

F
En appuyant sur cette touche pendant au moins 2 secondes, le
programme en cours et les fonctions supplémentaires
sélectionnées sont annulés. Les principales indications d’anomalie,
signalées par le clignotement continu du voyant Départ, peuvent
être annulées à l’aide de la touche RESET. Consultez à ce sujet
également le chapitre “Ce qu’il convient de faire si… “.

Témoin du niveau de sel et de l’indicateur du liquide de rinçage
Ils s’allument dès qu’il est nécessaire d’ajouter du sel ou du liquide
de rinçage.
Réapprovisionnez en sel/liquide de rinçage juste avant de lancer un
cycle de lavage.

ffichage de la durée de lavage et indication des pannes

A
Dans des conditions de fonctionnement normal, l’affichage
visualise le temps restant (h:mm) ; si l’option “Départ différé” est
sélectionnée. il visualise le nombre d’heures/de minutes précédant
le démarrage du programme (hh).
Si “F..” – s’affiche, consultez le chapitre 5 “Ce qu’il convient de faire si ...”.

Touche de mise en marche différée
Appuyez (plusieurs fois) sur la touche pour retarder le lancement
du programme. Réglable de 1 à 24 heures. Chaque fois que vous
appuyez sur la touche, l’indicateur des heures avance d’une heure
jusqu’à 24 heures, ensuite la numérotation recommence à 00.
Appuyez ensuite sur la touche DÉPART. Le lavage démarre dès
que le temps présélectionné est écoulé

de montage et d'entretien !

Réglage du détergent lors de la première mise en marche et en cas d’utilisation d’un
détergent d’un autre type

1. Sélectionnez le troisième programme du tableau correspondant.

2. Appuyez sur la touche DÉPART pendant 7 secondes. jusqu’à ce que
l’affichage soit modifié.

3. Réglez le détergent souhaité à l’aide de la touche Départ :
Visualisation à l’affichage : 2 -1 = 2 en 1, 3 -1 = 3 en 1, 4 -1 = autres détergents
combinés (l’indicateur du liquide de rinçage et/ou du sel se désactive).
Visualisation à l’affichage OFF = Détergent en poudre (réglage d’usine).
indicateur du liquide de rinçage et du sel régénérant activé.

4. Éteignez et rallumez l’appareil. Le type de détergent sélectionné est visualisé
à l’afficheur pendant 3 secondes environ.

Tableau 1.1.

Demi-Charge/Multizone
Chargez uniquement le panier supérieur ou le panier inférieur.
Appuyez 1 fois = lavage dans le panier supérieur (le voyant/le
symbole s’allume)
Appuyez 2 fois = lavage dans le panier inférieur (le voyant/le
symbole s’allume)
Appuyez 3 fois = Off (Demi-charge/Multizone désactivée).
Si vous effectuez le lavage en excluant le panier supérieur , appuyez
deux fois sur la touche “Demi-charge”, à savoir. lavage dans le
panier inférieur” (le voyant/le symbole correspondant s’allume).

T

ouche Marche /Arrêt

Tableau des programmes

50 °C

Fonctions

supplé-

mentaires

Description du programme grand petit Litres kWh Minutes

Normalement sale ou très sale, y compris
poêles et casseroles.

Vaisselle qui sera lavée plus tard.

Légèrement sale, pour verres et tasses
avec une pression réduite du jet.

Légèrement sale, sans résidus d’aliments
secs.

Normalement sale. Programme à
économie d’énergie avec séchage prolongé.

Normalement sale ou très sale, action
antibactérienne renforcée. Toute
interruption du programme (ouverture
de la porte. par exemple) compromettra
la destruction des germes.

Normalement sale, lavage délicat et
silencieux grâce à la réduction de la
pression du jet (39 dbA).

P

1
2
3
4

5

6

7

1) Données relatives aux programmes, établies conformément à la norme européenne EN 50242. Les données peuvent varier en fonction, par
exemple, de la charge, des fonctions supplémentaires, du calibrage du capteur (uniquement pour les programmes avec capteur), de la
température de l’eau d’alimentation, de la dureté de l’eau et de la tension d’alimentation.

2) Programme pour l’étiquette énergétique conforme à la norme EN 50242. - Recommandation à l’intention des laboratoires de test :
informations détaillées sur les conditions de réalisation du test comparatif EN et autres tests, nous vous prions de vous adresser à l’adresse e-mail
suivante : “[e-mail]”.

3) L’action anti bactérienne a ét é démontrée en collaboration avec l’Institut P asteur de Lille, conformément à la. norme NF EN 13697 de novembre 2001.

Programmes

40-70°C

Tre mp age à froid

Délicat 40°C

Chrono 30 min 40°C

Bio Normal

Hygiène +

2)

3)

Silence 39 dbA 55°C

Distributeur

de détergent

X X 7-17 0,99-1,75 65-220 ±

— — 4,0 0,03 14 ±

X — 10,0 0,85 100 ±

X — 10,0 0,65 30 ±

X X 13,0 0,93 200 ±

X X 13,0 1,50 115 ±

X X 13,0 1,20 290 ±

Consommations

Pour obtenir des

5019 496 01106

1)

1)

1)

1)

1)

1)

1)

1)

1

2. GUIDE DE CONSULTATION RAPIDE

Vous trouverez de plus amples informations dans les pages suivantes. Consultez également le chapitre “5. Ce qu’il
convient de faire en cas de...”.

1. Allumez l’appareil

Appuyez sur la touche

MARCHE

/ARRÊT.

2. Sélectionnez le
programme

3. Réglez le type de
détergent

4. Versez le détergent

5. Contrôlez le niveau
du liquide de rinçage

6. Contrôlez le niveau
du sel régénérant

Appuyez sur la touche “Sélection programme” ou sur le sélecteur de
programme, jusqu’à ce que le programme sélectionné s’affiche. Le cas échéant,
sélectionnez d’éventuelles fonctions supplémentaires.

Selon le modèle de lave-vaisselle, il se peut que le type de détergent soit réglé
de façon différente. La procédure à suivre pour réaliser ce réglage est décrite
au chapitre “1. Vue d’ensemble”.

4a. Poudre/gel/pastilles
Versez le détergent dans les compartiments du
distributeur en fonction du programme sélectionné.
Grand compartiment A à chaque cycle de lavage, et
petit compartiment B pour les programmes avec
prélavage (voir le tableau 1.1.).
4b. Détergent “tout-en-un” (2 en 1/3 en 1/... etc.)
Versez le détergent dans le compartiment A selon les
instructions du fabricant.

Indicateur optique dans le doseur
foncé
clair
Le voyant correspondant sur le bandeau de commande s’allume
lorsqu’il faut ajouter du liquide de rinçage. Ce voyant n’est pas
présent sur tous les modèles.

Selon le modèle :

Verre-regard dans le couvercle du réservoir de sel situé dans le
fond de l’appareil.
orange
clair
Le voyant correspondant sur le bandeau de commande s’allume
lorsqu’il faut ajouter du sel régénérant. Après avoir ajouté le sel, le
voyant ne s’éteindra qu’au bout de plusieurs cycles de lavage !

quantité suffisante,

➯

remplir (env. 150 ml).

➯

si la quantité de sel est suffisante,

➯

s’il est nécessaire d’ajouter du sel.

➯

C

ACB

7. Chargez les paniers

8. Fermez la porte et
ouvrez le robinet d’eau

9. Mettez la machine en
marche

Cycle du programme

10.Fin du programme

11.Éteignez la machine

12.Fermez le robinet,
déchargez les paniers

2

Vérifiez que les bras d’aspersion tournent librement et qu’ils ne sont pas
bloqués par de la vaisselle ou des couverts. Les instructions relatives au
chargement sont rapportées au chapitre 3. “Comment utiliser l’appareil”, au
paragraphe “Comment charger les paniers”.

Pour modifier un programme
en cours :

- Maintenez la touche DÉPART

Appuyez sur la touche DÉPART.

En cas de panne de courant ou si l’appareil
s’éteint avant la fin du cycle, le programme
reprendra là où il a été interrompu. Soyez
prudent en ouvrant la porte, car de la
vapeur s’échappe de la cuve !

Dès que le programme est terminé, le voyant DÉPART s’éteint.
Appuyez sur la touche
Déchargez le lave-vaisselle en commençant par le panier inférieur, de façon à

éviter que des gouttes d’eau éventuellement présentes sur la vaisselle du panier
supérieur ne tombent sur les pièces rangées dans le panier inférieur.

ARRÊT

. Tous les voyants s’éteignent.

enfoncée pendant 2 secondes,
jusqu’à ce que le voyant DÉPART
soit éteint.

- (Vidange d’eau pendant 60
secondes au plus).

- Sélectionnez à nouveau le
programme.

- Appuyez sur la touche DÉPART.

3. COMMENT UTILISER L’APPAREIL

SÉLECTION D’UN PROGRAMME

Appuyez sur la touche “Sélection programme” ou sur le sélecteur de programme, jusqu’à ce que le programme
sélectionné s’affiche. La machine doit être mise sous tension. Si nécessaire, sélectionnez les fonctions
supplémentaires (si disponibles). Le voyant correspondant s’allume. Le programme correct et les fonctions
pouvant être sélectionnées sont indiqués dans le tableau 1.1 de la page 1.

Les durées des programmes se réfèrent à des conditions normales de fonctionnement et
peuvent diverger des durées effectives. Pour les programmes avec capteur, il peut y avoir des
différences allant jusqu’à 20 minutes suite au calibrage automatique du système.

COMMENT REMPLIR LE DISTRIBUTEUR DE DÉTERGENT

Remplissez le distributeur juste avant de commencer le lavage. Utiliser
détergents spéciaux pour lave-vaisselle. Veillez en outre à respecter le dosage spécifié par le
fabricant. Suivez les conseils du fabricant en matière de sécurité !

Ouvrez les compartiments de détergent en appuyant sur la touche gauche (touche 1) du distributeur.
a. Poudre/gel/pastilles

Versez le détergent dans les compartiments du distributeur en fonction du programme sélectionné (tableau 1.1).
Pour les programmes sans prélavage :
versez toute la quantité de détergent conseillée par le fabricant
dans le compartiment A.
Pour les programmes avec prélavage :
versez les 2/3 de la quantité de détergent recommandée par le
fabricant dans le grand compartiment A et 1/3 dans le petit
compartiment B.
Déposez les pastilles de détergent dans le compartiment A, selon
les indications du fabricant.
Si vous sélectionnez la fonction “Demi-charge”, réduisez la
quantité de détergent de 1/3 environ.

b. Détergent “tout-en-un” (2 en 1/3 en 1/... etc.)

Les détergents “tout-en-un” doivent être placés dans le
compartiment A, selon les indications du fabricant.

Fermez et appuyez à fond sur le couvercle des compartiments de détergent après les avoir remplis.

Les détergents avec produit de rinçage ne seront efficaces qu’avec des programmes de longue
durée. Avec les programmes de courte durée, il se peut que vous constatiez la présence de
résidus de détergent sur la vaisselle (utilisez éventuellement des détergents en poudre). Les
détergents avec produits de rinçage ont tendance à produire une quantité excessive de mousse.

Nous déclinons toute responsabilité en cas de réclamation suite à l’utilisation de ces produits.

Compartiment

grand

A

exclusivement

Touche

Compartiment

1

petit

des

B

COMMENT CONTRÔLER/REMPLIR/RÉGLER LE PRODUIT DE RINÇAGE

Le produit de rinçage est superflu si vous utilisez des détergents “tout-en-un”.

a. Comment contrôler le niveau du liquide de rinçage

Observez l’indicateur optique C situé dans le distributeur de liquide de rinçage : foncé = la quantité de liquide
de rinçage est suffisante, clair = il est nécessaire d’effectuer le remplissage.

Pour les appareils dotés d’un indicateur électrique sur le
bandeau de commande, le voyant du liquide de rinçage

s’allume en rouge dès qu’il est nécessaire d’ajouter du
liquide de rinçage.

b. Comment remplir le distributeur de liquide de rinçage

Ouvrez le compartiment du liquide de rinçage en appuyant
sur la touche droite (touche 2) du distributeur.
Versez le liquide de rinçage à travers l’ouverture, jusqu’au
repère “max” (150 ml env.).

Refermez le couvercle.

Utilisez exclusivement du liquide de rinçage pour lave-vaisselle. Si du liquide de rinçage se
répand accidentellement, essuyez-le
mousse qui serait susceptible d’entraver le bon fonctionnement de l’appareil.

immédiatement

pour éviter une formation excessive de

Indicateur

Maximum

Touche

C

2

3
