Page 1

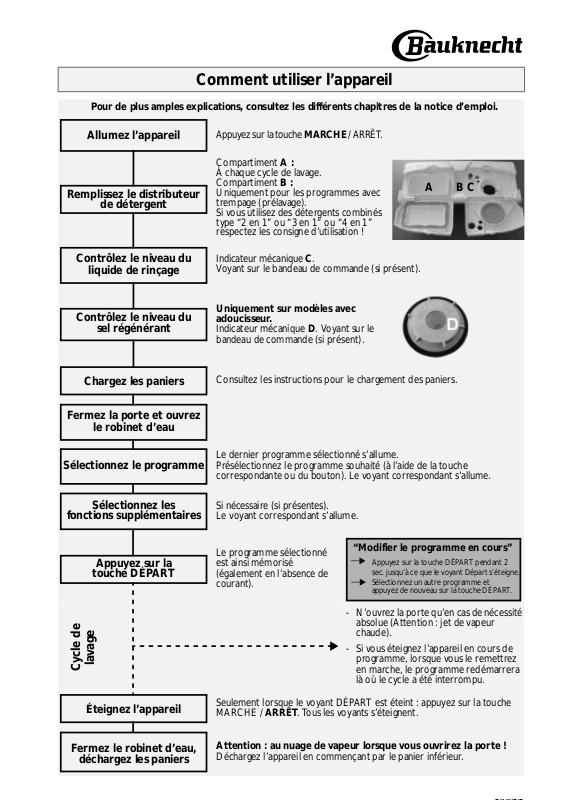

Comment utiliser l’appareil
Pour de plus amples explications, consultez les différents chapitres de la notice d’emploi.
Allumez l’appareil
Remplissez le distributeur
de détergent
Contrôlez le niveau du
liquide de rinçage
Contrôlez le niveau du
sel régénérant
Chargez les paniers
Fermez la porte et ouvrez
le robinet d’eau
Sélectionnez le programme
Appuyez sur la touche
Compartiment
À chaque cycle de lavage.
Compartiment
Uniquement pour les programmes avec
trempage (prélavage).
Si vous utilisez des détergents combinés
type “2 en 1” ou “3 en 1” ou “4 en 1”
respectez les consigne d’utilisation !
Indicateur mécanique C.
Voyant sur le bandeau de commande (si présent).
Uniquement sur modèles avec
adoucisseur.
Indicateur mécanique D. Voyant sur le
bandeau de commande (si présent).
Consultez les instructions pour le chargement des paniers.
Le dernier programme sélectionné s’allume.
Présélectionnez le programme souhaité (à l’aide de la touche
correspondante ou du bouton). Le voyant correspondant s’allume.
MARCHE
A :
B :
/ ARRÊT.
ABC
Sélectionnez les
fonctions supplémentaires
Appuyez sur la
touche DÉPART
lavage
Cycle de
Éteignez l’appareil
Fermez le robinet d’eau,
déchargez les paniers
Si nécessaire (si présentes).
Le voyant correspondant s’allume.
Le programme sélectionné
est ainsi mémorisé
(également en l’absence de
courant).
Seulement lorsque le voyant DÉPART est éteint : appuyez sur la touche
MARCHE /
Attention : au nuage de vapeur lorsque vous ouvrirez la porte !
Déchargez l’appareil en commençant par le panier inférieur.
. Tous les voyants s’éteignent.
ARRÊT
“Modifier le programme en cours”
Appuyez sur la touche DÉPART pendant 2
sec. jusqu’à ce que le voyant Départ s’éteigne.
Sélectionnez un autre programme et
appuyez de nouveau sur la touche DÉPART.
- N’ouvrez la porte qu’en cas de nécessité
absolue (Attention : jet de vapeur
chaude).
- Si vous éteignez l’appareil en cours de
programme, lorsque vous le remettrez
en marche, le programme redémarrera
là où le cycle a été interrompu.
Page 2
Indications relatives au chargement du lave-vaisselle
et à la configuration des paniers
Panier supérieur :
tirez les
1)
deux
deux
Support multi-rangement (A) :
En fonction de la position, pour ustensiles
longs, tasses et verres, par exemple. Trois
positions sont disponibles.
Supports de la vaisselle (B) :
En fonction de la position, pour tasses et
verres à pied.
Stabilisateur de verres tournant (C) :
En fonction de la position, pour petits
verres ou verres à pied.
Chargez les ustensiles longs
(fourchettes à rôti, grands
couteaux) en tournant leur partie
pointue vers l’appareil.
“Demi-charge” panier supérieur
(selon modèle) :
Chargement du panier supérieur (voir
description Fonctions supplémentaires).
Disposez le panier à couverts (D) dans
le panier supérieur.
Vous pouvez régler le panier en
hauteur même s’il est chargé :
•
Réglage inférieur :
poignées du panier (E) vers
l’extérieur et abaissez-le.
•
Réglage supérieur :
poignées (E) vers le haut jusqu’à ce
que le panier soit encastré (Réglage
d’usine).
Le panier doit être au même niveau
des deux côtés.
Retrait du panier supérieur pour le
lavage dans le panier inférieur
d’assiettes ou de plats à four de
grande dimension :
Soulevez les arrêts (F) qui bloquent le
panier sur ses rails, à gauche et à droite,
et extrayez le panier supérieur.
Lorsque le panier supérieur est installé,
les arrêts doivent toujours être fermés.
tirez les
en fonction du modèle de l’appareil
2)
fermé
F
Arrêt
F
Arrêt
ouvert
Panier inférieur :
Selon le modèle de l’appareil, des supports
pour plats de service rabattables ou fixes
sont présents (G).
“Casseroles” panier inférieur
(selon modèle) :
Chargement du panier inférieur (voir
description Fonctions supplémentaires).
Lavage plus intensif surtout pour les
plats de service et les casseroles.
Panier à couverts (J) ou (H) :
Certains modèles sont équipés d’une
grille (I) qui peut être placée sur le
panier à couverts et sert de séparation.
Panier à couverts (D), si présent,
uniquement pour les appareils équipés
de la fonction demi-charge.
Chargez les couverts avec lesquels
vous pourriez vous blesser avec les
pointes tournées vers le bas.
Introduisez uniquement des articles pouvant être lavés au lave-vaisselle. N’intro duisez pas des articles qui ne peuvent pas être la vés au
lave-vaisselle : objets en bois, en aluminium, en plastique, en étain, v aissell e décorée ( non émaill ée), cou verts en arg ent.
Les articles suivants peuvent être achetés auprès de votre revendeur :
1)
Support multi-rangement (A) - code de commande AMH 369.
2)
Stabilisateur de verres tournant (C) - code de commande WGH 1000.
Page 3
Ce qu’il convient de faire en cas de...
En cas de problème de fonctionnement, vérifiez les points suivants avant de vous adresser au Service Après- Vente (* consultez
aussi le chapitre relatif au mode d’emploi).
Problème Cause Solution
L ’appareil ne fonctionne
pas
La vaisselle n’est pas
sèche
La vaisselle n’est pas
tout à fait propre
Des résidus sous forme
de grains de sable ou de
granulés sont présents
Les éléments en
plastique sont décolorés
Il y a des dépôts sur la
vaisselle
• Éliminables • Des taches sont présentes sur la
• Non éliminables • L’eau n’est pas suffisamment douce car
Les verres sont opaques,
ils ne brillent pas
Des taches de rouille
sont présentes sur les
couverts
Identification des
pannes de l’appareil
Si, après avoir effectué les contrôles ci-dessus, le défaut persiste, éteignez l’appareil et fermez le robinet d’eau puis contactez
le Service Après-Vente (voir sur la garantie).
Avant de contacter le Service Après-vente, munissez-vous des données suivantes :
• Le type de panne.
• Type et modèle de l’appareil.
• Le numéro de Service, numéro indiqué sur l’étiquette signalétique adhésive
du service après-vente qui se trouve à l’intérieur de la porte, sur la droite.
• L’eau n’arrive pas. • Ouvrez le robinet.
• L’appareil charge une quantité d’eau
insuffisante
• Le courant est coupé. • Branchez la fiche dans la prise de courant.
• Démarrage du programme
présélectionné.
• La quantité de produit de rinçage est
insuffisante.
• Il reste de l’eau dans les parties creuses. • Chargez la vaisselle de manière à ce qu’elle soit inclinée.
• Le jet d’eau n’atteint pas toutes les
surfaces de la vaisselle.
• La quantité de détergent est
insuffisante.
• Le programme sélectionné ne convient pas. • Sélectionnez un programme de lavage plus intensif.
• Les bras d’aspersion sont bloqués. • Les bras d’aspersion doivent tourner librement.
• Les gicleurs des bras d’aspersion sont
bloqués.
• Le détergent ne convient pas/est périmé. • Utilisez un détergent de marque, de bonne qualité.
• Les filtres sont encrassés. • Contrôlez régulièrement si les filtres sont propres/
• Les filtres ne sont pas installés
correctement.
• Jus de tomate/carotte, ... • En fonction du matériau, utilisez un détergent ayant
vaisselle/les verres.
• Des taches/rayures sont présentes sur
les verres.
• La vaisselle/les verres sont recouverts
d’une couche de sel.
des traces de calcaire sont visibles sur la
vaisselle.
• Ils ne peuvent pas être lavés au lavevaisselle.
• Ces couverts ne sont pas en acier
inoxydable.
• Le voyant DÉPART clignote.
• Indicateur F... (si présent).
• Nettoyez le filtre d’arrivée d’eau installé sur le robinet.
• Contrôlez que le tuyau d’alimentation n’est pas plié.
• Appuyez sur la touche DÉPART.
• Fermez la porte.
• Contrôlez le disjoncteur.
• éventuellement, réglez le démarrage du programme
sur “0”.
• Augmentez le dosage *.
• Chargez la vaisselle de façon à ce que les différentes
pièces ne se touchent pas. Les pièces de vaisselle aux
surfaces creuses doivent être tournées vers le bas.
• Effectuez le dosage du détergent en vous conformant
aux instructions du fabricant.
• Retirez les impuretés qui empêchent l’eau d’affluer *.
lavez-les au besoin *.
• Introduisez le filtre correctement et serrez-le *.
un pouvoir blanchissant plus puissant.
• Augmentez le dosage du liquide de rinçage *.
• Diminuez le dosage du liquide de rinçage *.
• Fermez correctement le couvercle du réservoir à sel *.
• Modifiez le réglage du sélecteur de dureté de l’eau, au
besoin, réapprovisionnez en sel *.
• Utilisez des verres pouvant être lavés au lave-vaisselle.
• Utilisez des couverts appropriés.
• Assurez-vous que les filtres ne sont pas encrassés et
que l’alimentation de l’eau n’est pas coupée (nettoyez
les filtres si nécessaire *). Redémarrez le programme.
Appuyez sur la touche DÉPART pendant 2 secondes,
jusqu’à ce que le voyant DÉPART s’éteigne.
Sélectionnez à nouveau le programme et appuyez une
nouvelle fois sur la touche DÉPART.
Page 4
GSFS 5502
Avant d'utiliser le lave-vaisselle pour la première fois, nous vous conseillons
de lire les instructions de montage et d'utilisation!
Guide de consultation rapide
F
Sélecteur de programmes
Touche Marche / Arrêt
Tou che D épa r t
Le voyant s’allume pendant que
le lave-vaisselle fonctionne. Il
clignote en cas de défaut. Il
s’éteint lorsque le programme
est terminé.
Indicateurs
Réapprovisionnez en sel
régénérant
Ajoutez le sel juste avant de lancer un cycle de
lavage, pour éviter toute risque de corrosion.
Réapprovisionnez en liquide de rinçage
Programmes Conseils pour le chargement A B Litres kWh Minutes
Configuration du
programme sans
départ différé
1
2
3
Tableau des programmes
Mettez l’appareil en marche
- appuyez sur la touche ON/OFF.
Le voyant Départ clignote.
Programmez le départ différé choisi (3-6-9 h).
Le témoin du départ différé sélectionné
(3-6-9 h) clignote.
Appuyez sur la touche Départ
Le voyant Départ s’éteint et le témoin de départ
Pour modifier le temps, appuyez de nouveau sur la
Appuyez sur la touche Départ pour confirmer. Le
Le lave-laivelle se met en marche immédiatement ou
après le temps choisi pour le départ différé.
Pour faire une Annulation, appuyez au moins 2
Toutes les programmations sont annulées.
Indication :
configurations décrites doivent être sélectionnées
dans le cas contraire, aucune configuration ne sera
pour confirmer.
différé sélectionné s’allume.
touche Départ.
Tournez le bouton des programmes
sur la position choisie.
Le voyant Départ clignote.
voyant Départ s’allume.
secondes sur la touche Départ.
en mode de sélection, toutes les
avant 30 secondes ;
sauvegardée.
Détergent2)Consommations
Départ différé et
configurations
du programme
1
2
3
4
5
3)
Trempage à froid
Express 40°C
BIO Normal
1)
Vaisselle qui sera lavée plus tard. - - 5,0 0,02 10
Légèrement sale, sans résidus
d’aliments secs.
Normalement sale. X X 15,0 1,05 150
50°C
X - 13,0 0,70 30
Programme conseillé pour une
Intensif 70°C
Demi-charge 50°C
1) Programme pour l’étiquette énergétique conforme à la
norme EN 50242.
2) Consultez “Utilisation de l’appareil”.
Information pour les Laboratoires d’essai :
Pour obtenir des informations détaillées sur les conditions de réalisation des tests normalisés, ou de tests complémentaires, nous
vous prions de vous adresser à l’adresse e-mail suivante : “[email protected]”.
vaisselle très sale, spécial pour poêl es
et casseroles.
Peu ou normalement sale, pour la
moitié d’une charge normale.
3) Les données relatives aux programmes sont des valeurs
mesurées en laboratoire établies conformément à la norme
européenne EN 50242. Dans la pratique, des variations de la
durée peuvent se manifester en fonction de la charge, des
fonctions supplémentaires, du calibrage du capteur (pour les
programmes commandés par capteur), de la température ou
de la dureté de l’eau et de la tension d’alimentation.
X X 17,0 1,65 145
X X 13,0 1,00 130
(Sous réserve de modifications techniques)
5019 496 01570
Loading...
