Page 1

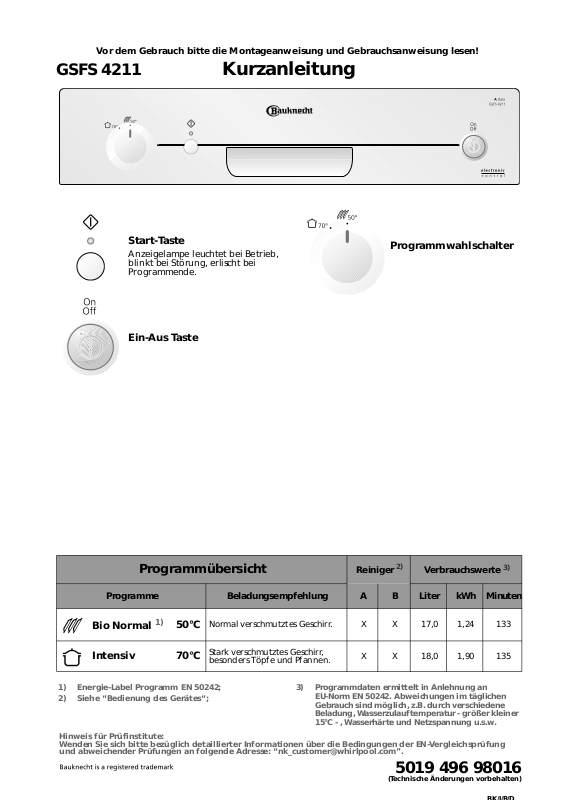

Vor dem Gebrauch bitte die Montageanweisung und Gebrauchsanweisung lesen!

GSFS 4211

Start-Taste

Anzeigelampe leuchtet bei Betrieb, blinkt bei Störung, erlischt bei Programmende.

Ein-Aus Taste

Kurzanleitung

Programmwahlschalter

Programmübersicht

Programme Beladungsempfehlung A B Liter kWh Minuten

Bio Normal

Intensiv 70°C

1) Energie-Label Programm EN 50242;

2) Siehe “Bedienung des Gerätes“;

Hinweis für Prüfinstitute: Wenden Sie sich bitte bezüglich detaillierter Informationen über die Bedingungen der EN-Vergleichsprüfung und abweichender Prüfungen an folgende Adresse: “[email protected]”.

Normal verschmutztes Geschirr. X X 17,0 1,24 133

50°C

Stark verschmutztes Geschirr, besonders Töpfe und Pfannen.

3) Programmdaten ermittelt in Anlehnung an EU-Norm EN 50242. Abweichungen im täglichen Gebrauch sind möglich, z.B. durch verschiedene Beladung, Wasserzulauftemperatur - größer kleiner 15°C - , Wasserhärte und Netzspannung u.s.w.

Reiniger

X X 18,0 1,90 135

Verbrauchswerte

5019 496 98016

(Technische Änderungen vorbehalten)

Page 2

Bedienung des Gerätes

Zusätzliche Hinweise finden Sie in den einzelnen Kapiteln der Gebrauchsanweisung.

EIN

Gerät einschalten

/ AUS-Taste drücken.

Reiniger einfüllen

Klarspüler

kontrollieren

Regeneriersalz

kontrollieren

Körbe beladen

Tür schließen,

Wasserhahn öffnen

Programm wählen

Zusatzfunktionen

wählen

Kammer Bei jedem Spülgang. Kammer Nur bei Programmen mit Vorspülen.

Mechanische Anzeige C. Elektrische Anzeigelampe auf Bedienungsblende (wenn vorhanden).

Nur wenn Wasserenthärter vorhanden.

Mechanische Anzeige D. Elektrische Anzeigelampe auf Bedienungsblende (wenn vorhanden).

Siehe Beladungshinweise.

Das zuletzt gewählte Programm leuchtet. Auf gewünschtes Programm einstellen (mit Taste oder Drehknopf). Entsprechende Anzeigelampe leuchtet auf.

Bei Bedarf (wenn vorhanden). Entsprechende Anzeigelampe leuchtet auf.

CBA

START-Taste drücken

Spülvorgang

Gerät ausschalten

Wasserhahn schließen,

Körbe entladen

Danach ist das gewählte Programm gespeichert (auch bei Stromausfall).

Erst nachdem die START-Taste erloschen ist: EIN / drücken. Sämtliche Anzeigelampen erlöschen.

Achtung: Dampfaustritt beim Öffnen der Tür!

Beim Entladen des Gerätes mit dem Unterkorb beginnen.

“Programm wechseln”

START-Taste 2 Sek. gedrückt halten, bis Anzeigelampe erlischt;

Programm neu wählen und START-Taste erneut drücken.

- Tür nur wenn erforderlich öffnen (Vorsicht: Heißer Dampf).

- Wird das Gerät vorzeitig ausgeschaltet, läuft das Programm nach dem Wiedereinschalten an der unterbrochenen Stelle weiter.

AUS

-Taste

Page 3

Beladungshinweise und Korbausstattung

Oberkorb:

Multifunktionsablage (A) 1):

Je nach Position, z.B. lange Besteckteile, Tassen und Gläser. Drei Positionen möglich.

Geschirrhalter (B):

Je nach Position, z.B. Teller, Tassen und langstielige Gläser.

Glashalter schwenkbar (C)

Je nach Position, z.B. klei ne oder langstielige Gläser.

Lange Utensilien (z.B. Fleischgabeln, Messer) müssen mit der Spitze in das Gerät zeigen.

Halbe Beladung:

Nur

Oberkorb beladen. Besteckkorb (D) im Oberkorb positionieren.

Höhenverstellung (auch mit Beladung):

Untere Stellung:

• Korbgriffe (E) nach außen ziehen und Korb absenken.

Obere Stellung:

• Korbgriffe (E) bis zum Einrasten nach oben ziehen (Auslieferungszustand).

Die beiden Korbgriffe müssen sich auf gleicher Höhe befinden.

Die

beiden

je nach Geräteausführung

Unterkorb:

Je nach Geräteausführung mit klappbaren oder festen Tellerhaltern (F).

Halbe Beladung:

Nur

Unterkorb beladen. Die Spülkraft, vor allem für Teller und Töpfe, wird erhöht.

Besteckkorb (G) oder (H):

Je nach Modell ist ein aufsteckbarer Gittereinsatz (I) zur Separierung der Besteckteile beigefügt. Besteckkorb (D) nur bei Geräten mit halber Beladung.

Gegenstände die zu Verletzungen führen können, müssen mit der Spitze nach unten in den Besteckkorb einsortiert werden.

Verwenden Sie nur spülmaschinenfestes Geschirr. Bitte keine Gegenstände im Geschirrspüler reinigen, die ungeeignet sind, z.B. Holz, Aluminium, Zinn, Geschirr mit Dekor (ohne Unterglasur), Silberbesteck. Kann beim Händler gekauft werden:

Multifunktionsablage (A) - Set Nr. AMH 369.

Glashalter schwenkbar (C) - Set Nr. WGH 1000.

Page 4

Was tun, wenn...

Sollte Ihr Gerät nicht ordnungsgemäß funktionieren, dann überprüfen Sie bitte die folgenden Punkte, bevor Sie den Kundendienst rufen (* siehe auch entsprechendes Kapitel in der Gebrauchsanweisung).

Störung Ursache Abhilfe

Gerät läuft nicht an

Geschirr nicht trocken

Geschirr nicht sauber

Sand- und grießartige Rückstände

Verfärbung Kunststoffteile

• Keine Wasserzufuhr. • Wasserhahn öffnen.

• Zu geringe Wasserzufuhr. • Zulaufsieb an Wasserhahn reinigen.

• Keine Stromzufuhr. • Netzstecker einstecken.

• Startzeit ist vorgewählt. • ggf. Startzeit auf “0” stellen.

• Klarspülmenge zu niedrig. • Dosierung erhöhen *.

• Restwasser in Vertiefungen. • Geschirrteile schräg positionieren.

• Geschirrflächen we rden von Wasserstrahl nicht erreicht.

• Zu wenig Reiniger. • Entsprechend Herstellerangabe dosieren.

• Falsches Programm eingestellt. • Stärkeres Programm wählen.

• Sprüharme blockiert. • Sprüharme müssen sich frei drehen.

• Düsen in Sprüharmen verstopft. • Verschmutzung beseitigen *.

• Reiniger nicht geeignet/zu alt. • Einsatz eines guten Markenreinigers.

• Siebe verschmutzt. • Siebe regelmä ßig prüfen/ ggf. reinigen *.

• Siebe nicht richtig positioniert. • Sieb richtig e inlegen und festziehen *.

• Tomaten-/Karottensaft,... • Abhängig von Material, ggf. Reiniger mit

Knickfreie Verlegung Zulaufschlauch prüfen.

• START-Taste drücken.

• Tür schließen.

• Sicherung im Haus prüfen.

• Geschirr so einordnen, dass es sich nicht berührt. Hohlflächen nach unten positionieren.

stärkerer Bleichwirkung verwenden.

Beläge auf Geschirr

• entfernbar • Flecken an Geschirr/Gläsern. • Klarspüldosiermenge erhöhen *.

• Schlieren/Streifen an Gläsern. • Klarspüldosiermenge reduzieren *.

• Salzbelag auf Geschirr/Gläsern. • Salzbehälterdeckel richtig verschließen *.

• nicht entfernbar • Wasserenthärtung unzureichend,

Gläser trübe/blind Rost auf Besteck Fehlererkennung

Gerät

Kalkflecken.

• Nicht spülmaschinenbeständig. • Spülbeständige Gläser verwenden.

• Nicht ausreichend rostbeständig. • Spülbeständiges Besteck verwenden.

• START-Lam pe blinkt.

• Anzeige F... (wenn vorhanden).

Sollte die Störung nach o.g. Kontrollen weiterhin bestehen oder erneut auftreten, schalten Sie das Gerät aus und schließen Sie den Wasserhahn. Setzen Sie sich bitte mit Ihrer Kundendienststelle in Verbindung (siehe hierzu Garantieheft).

Bitte halten Sie für den Anruf bei Ihrer Kundendienststelle folgende Angaben bereit:

• Kurze Beschreibung der Störung.

• Gerätetype und Modell.

• Servicenummer, d.h. die Zahl auf dem Service-Aufkleber an der rechten Türinnenseite.

• Wasserhärteeinstellung korrigieren, ggf. Salz nachfüllen *.

• Prüfen, ob Filtersystem verschmutzt bzw. Wasserzufuhr unterbrochen ist (Filter ggf. reinigen *). Programm neu starten. START -Taste 2 Sekunden drücken, bis Anzeigelampe START erlischt. Programm neu wählen und START-Taste erneut drücken.
