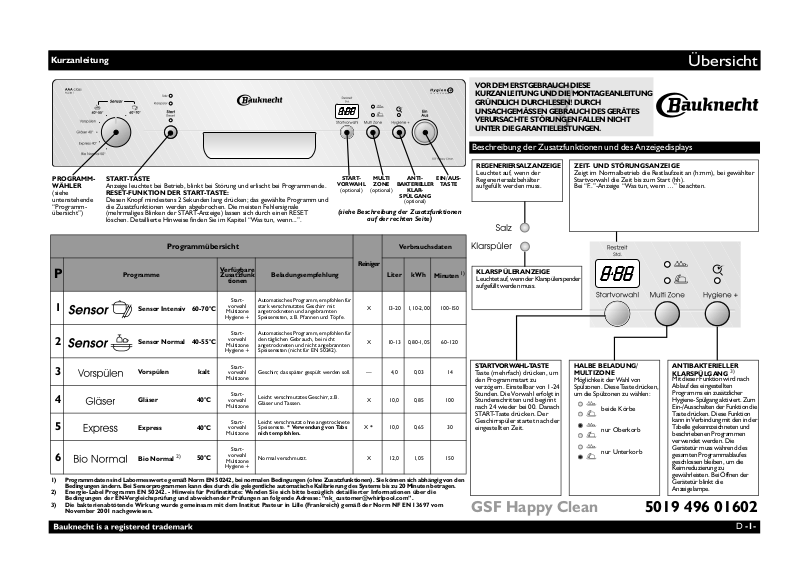

Whirlpool GSF HAPPY CLEAN PROGRAM CHART [de]

Kurzanleitung

PROGRAMM­WÄHLER

(siehe
untenstehende
“Programm­übersicht”)

START-TASTE

Anzeige leuchtet bei Betrieb, blinkt bei Störung und erlischt bei Programmende.

RESET-FUNKTION DER START-TASTE:

Diesen Knopf mindestens 2 Sekunden lang drücken; das gewählte Programm und
die Zusatzfunktionen werden abgebrochen. Die meisten Fehlersignale
(mehrmaliges Blinken der START-Anzeige) lassen sich durch einen RESET
löschen. Detaillierte Hinweise finden Sie im Kapitel “Was tun, wenn...”.

START-

(optional)

auf der rechten Seite)

MULTI
ZONE

(optional)

BAKTERIELLER

SPÜLGANG

VORWAHL

(siehe Beschreibung der Zusatzfunktionen

ANTI-

KLAR-

(optional)

EIN/AUS-

TAST E

VOR DEM ERSTGEBRAUCH DIESE
KURZANLEITUNG UND DIE MONTAGEANLEITUNG
GRÜNDLICH DURCHLESEN! DURCH
UNSACHGEMÄSSEN GEBRAUCH DES GERÄTES
VERURSACHTE STÖRUNGEN FALLEN NICHT
UNTER DIE GARANTIELEISTUNGEN.

Beschreibung der Zusatzfunktionen und des Anzeigedisplays

REGENERIERSALZANZEIGE

Leuchtet auf, wenn der
Regeneriersalzbehälter
aufgefüllt werden muss.

ZEIT- UND STÖRUNGSANZEIGE

Zeigt im Normalbetrieb die Restlaufzeit an (h:mm), bei gewählter
Startvorwahl die Zeit bis zum Start (hh).
Bei “F..”-Anzeige “Was tun, wenn …” beachten.

Übersicht

Programmübersicht

P

1

2

3

4

5

6

1) Programmdaten sind Labormesswerte gemäß Norm EN 50242, bei normalen Bedingungen (ohne Zusatzfunktionen). Sie
Bedingungen ändern. Bei Sensorprogrammen kann

2) Energie-Label Programm EN 50242. - Hinweis für Prüfinstitute: Wenden Sie sich bitte bezüglich detaillierter Informationen über die
Bedingungen der EN-Vergleichsprüfung und abwe

3) Die bakterienabtötende Wirkung wurde ge
November 2001 nachgewiesen.

Programme

Sensor Intensiv 60-70°C

Sensor Normal 40-55°C

Vor s pü le n kalt

Gläser 40°C

Express 40°C

Bio Normal

2)

Verfügbare
Zusatzfunk

tionen

Start-

vorwahl

Multizone

Hygiene +

Start-

vorwahl

Multizone

Hygiene +

Start-

vorwahl

Multizone

Start-

vorwahl

Multizone

Start-

vorwahl

Multizone

Start-

vorwahl

50°C

Multizone

Hygiene +

dies durch die gelegentliche automatische Kalibrierung des Systems bis zu 20 Minuten betragen .

ichender Prüfungen an folgende Adresse: “[e-mail]”.

meinsam mit dem Institut Pasteur in Lille (Frankreich) gemäß der Norm NF EN 13697 vom

Beladungsempfehlung Liter kWh

Automatisches Programm, empfohlen für
stark verschmutztes Geschirr mit
angetrockneten und angebrannten
Speiseresten, z.B. Pfannen und Töpfe.

Automatisches Programm, empfohlen für
den täglichen Gebrauch, bei nicht
angetrockneten und nicht angebrannten
Speiseresten (nicht für EN 50242).

Geschirr, das später gespült werden soll. — 4,0 0,03 14

Leicht verschmutztes Geschirr, z.B.
Gläser und Tassen.

Leicht verschmutzt ohne angetrocknete

* Verwendung von Tabs

Speisereste.

nicht empfohlen.

Normal verschmutzt. X 12,0 1,05 150

Reiniger

X*10,0 0,65 30

Verbrauchsdaten

X 13-20 1,10-2,00 100-150

X 10-13 0,80-1,05 60-120

X 10,0 0,85 100

können sich abhängig von den

Minuten

KLARSPÜLERANZEIGE

1)

Leuchtet auf, wenn der Klarspülerspender
aufgefüllt werden muss.

STARTVORWAHL-TASTE

Taste (mehrfach) drücken, um
den Programmstart zu
verzögern. Einstellbar von 1-24
Stunden. Die Vorwahl erfolgt in
Stundenschritten und beginnt
nach 24 wieder bei 00. Danach
START-Taste drücken. Der
Geschirrspüler startet nach der
eingestellten Zeit.

HALBE BELADUNG/
MULTIZONE

Möglichkeit der Wahl von
Spülzonen. Diese Taste drücken,
um die Spülzonen zu wählen:

beide Körbe

nur Oberkorb

nur Unterkorb

5019 496 01602GSF Happy Clean

ANTIBAKTERIELLER
KLARSPÜLGANG

Mit dieser Funktion wird nach
Ablauf des eingestellten
Programms ein zusätzlicher
Hygiene-Spülgang aktiviert. Zum
Ein-/Ausschalten der Funktion die
Taste drücken. Diese Funktion
kann in Verbindung mit den in der
Tabelle gekennzeichneten und
beschriebenen Programmen
verwendet werden. Die
Gerätetür muss während des
gesamten Programmablaufes
geschlossen bleiben, um die
Keimreduzierung zu
gewährleisten. Bei Öffnen der
Gerätetür blinkt die
Anzeigelampe.

3)

D

-1-

3h 6h 9h

Reinigertyp einstellen: Puder/Gel/Tab (bei vorhandener Option)

Erster Gebrauch

Für optimale Spülergebnisse MÜSSEN
eingestellt werden:
REINIGERTYP und WASSERHÄRTE.

10

S

E

L

1

3

5

1. Regeneriersalzbehälter

2. Klarspülerspender

3. Reinigerspender

4. Körbe
5,6,7,8 - verfügbare Funktionen am
Bedienfeld

9. Filter

10. Sprüharme

2

86

7

1.

Wählen Sie das 3.
Programm (siehe
Programmübersicht ­Seite 1)

Bei Modellen ohne “Reinigertyp-Option” leuchten die Anzeigen für Regeneriersalz und Klarspüler auf, wenn Tabs verwendet werden.

4

Einstellen der Wasserhärte

9

*

vor dem ersten Spülgang

nur

Wasserhärte sich geändert hat

falls die

1.

Das für Sie zuständige Wasserwerk
gibt Ihnen Auskunft über die

Wasserhärte

Deutscher

Härtegrad

in Ihrer Gegend

°dH

0 - 5 weich 1 1x

6 - 10 mittel 2 2x
11 - 15 durchschnittlich 3 3x
16 - 21 mittelhart 4 4x
22 - 28 hart 5 5x
29 - 35 sehr hart 6 6x
36 - 60 äußerst hart 7 7x

2.

Drücken Sie die
START-Taste 7
Sekunden lang

oder

Härtebereich

3a.

Prüfen Sie den
Reinigertyp...

Reinigertypen

Puder oder Gel

(Auslieferungszustand)

2in1-Tab

3in1-Tab

Kombi-Tabs

3b.

...und stellen Sie ihn mit der Starttaste

an Ihrem Gerät ein

(siehe nachstehende Tabelle)

Geschirrspülermodelle

Modell ohne

Display

Modell

mit Display

kein

Symbol

4.

Verwenden Sie je nach
Anforderung Regeneriersalz und
Klarspüler (wie nachstehend
angegeben)

Regeneriersalz

nachfüllen

Regeneriersalz

nachfüllen

Regeneriersalz

Klarspüler
nachfüllen

Klarspüler

Klarspüler

Gerät einschalten

- Wählen Sie das 2. Programm “P2” - (siehe Programmübersicht).

- START-Taste mind. 5 Sekunden drücken, bis die START-A nze ige bl inkt.

- Die eingestellte Wasserhärte wird im Display (wenn vorhanden) angezeigt bzw. die START-Taste blinkt.

- Mit jedem kurzen Drücken der START-Taste erhöht sich die Einstellung und beginnt nach 7 wieder bei 1.

- Das Gerät muss zum Speichern der Einstellung abgeschaltet werden.

2.

Geben Sie diesen Wert in Ihren
Geschirrspüler ein

Geschirrspüler mit

Display: Wert ins
Display eingeben

Geschirrspüler

Blinksignale der

START-Taste zählen

ohne Display:

Tipps zur Verwendung von Reinigern

Gel oder Pulver
(Klarspüler und
Regenerier salz)

weiter mit Schritt 1

(siehe “Tägliche

Kontrollen”)

Tab l e tt e n

falls Regeneriersalz
nachgefüllt werden

muss, weiter mit

Schritt 1

(siehe “Tägliche

Kontrollen”)

Werkseinstellung ist Härtebereich
mittelhart (Displayanzeige “4”) bzw.
START-Anzeige blinkt viermal.

Bei Verwendung von Kombireinigern mit
Salzfunktion muss zusätzlich Salz eingefüllt
werden, da die Salzfunktion dieser
Produkte für Hartwasser nicht ausreicht.

5.

Gerät aus- und wieder
einschalten, um die
Einstellung zu speichern.

D

-2-

1

Auffüllen des Regeneriersalzbehälters.

Löst Kalkablagerungen auf (entfällt, wenn die Wasserhärtestufe auf “weich” gesetzt ist!)

Tägliche Kontrollen

Es kann einige Spülvorgänge dauern, bis die Salzanzeige auf der Bedienblende erlischt.
Bei weichem Wasser muss kein Regeneriersalz eingefül

Klarspüler nachfüllen

2

Klarspüleranzeige

Verwenden Sie nur Klarspüler für Haushaltsgeschirrspülmaschinen. Verschütteten Klarspüler sofort abwischen. Sonst erhöhte Schaumbildung, die zu Fehlfunktionen führen kann.

Bei Schlieren: niedrigere Stufe (1-3) einstellen. einstellen: höhere Stufe (5-6) einstellen. Kunststoffteile trocknen schlechter ab, dies wird durch eine höhere Einstellung nicht verbessert.

Reiniger mit Klarspülfunktion können nur bei Programmen mit längerer Dauer ihre Wirkung entfalten. Bei Kurzprogrammen kann es zu Rückständen des Reinigers kommen (ggf. Pulverreiniger verwenden). Reiniger mit Klarspülfunktion neigen zu
erhöhter Schaumbildung.

Reiniger einfüllen.

Nur vom Hersteller empfohlene Reiniger für Haushaltsgeschirrspülmaschinen verwenden

Optische
Vor rats anz eige
(modellabhängig).
Deckel abschrauben.

lt werden.

(entfällt bei Tabs). Dosiermenge verändern

Optische
Vorratsanzeige B

Falls nötig, Deckel
öffnen (Hebel
drücken).

(modellabhängig)

Die Anzeige für Klarspüler am Bedienfeld leuchtet, wenn KLARSPÜLER NACHGEFÜLLT
WERDEN MUSS.

Regeneriersalzbeh
älter nur vor dem
ersten Spülgang
mit Wasser füllen.

Salzanzeige

(modellabhängig)

Klarspüler

bis Max.
Marke (~100
ml) einfüllen

Tabs / Gel / Pulver

Regeneriersalz

(niemals Reiniger!)
nachfüllen.
min. 1,5 kg
max. 2 kg

Die Anzeige für Klarspüler auf der

Bedienlende leuchtet, wenn

REGENERIERSALZ NACHGEFÜLLT

WERDEN MUSS.

Die Dosiermenge des Klarspülers kann auf Ihr
verwendetes Produkt angepasst werden. Je
kleiner die Einstellung desto weniger Klarspüler
wird dosiert (werksseitig: Position 4).
Hebel drücken, um Deckel zu öffnen. Mit Hilfe
einer Münze o.ä. den Pfeil im Trichter auf die
gewünschte Stellung drehen. Nach Ändern der
Dosiermenge Deckel fest zudrücken.

Optische Vorratsanzeige
(modellabhängig). Deckel
aufschrauben. Ev. Salzreste
am Deckel müssen entfernt
werden.

orange: OK. hell: NACHFÜLLEN NÖTIG

dunkel: OK. hell: NACHFÜLLEN NÖTIG

Täglicher Gebrauch

3

Deckel A öffnen
(Hebel drücken).

Reiniger erst
unmittelbar vor
Start des
Programmes
einfüllen.

Eine Tab pro Spülgang
verwenden und diese nur in
den Reinigerspender geben.

D

-3-
