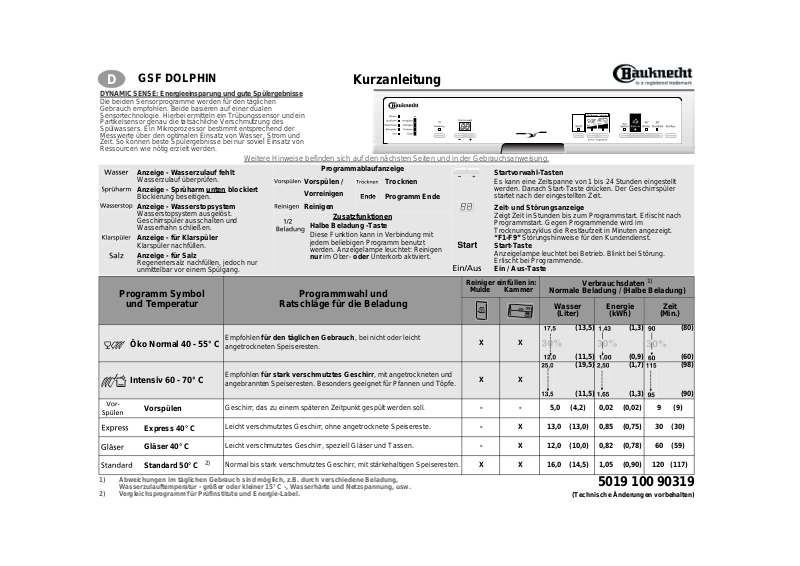

Page 1
D
DYNAMIC SENSE: Energieeinsparung und gute Spülergebnisse
Die beiden Sensorprogramme werden für den täglichen
Gebrauch empfohlen. Beide basieren auf einer dualen
Sensortechnologie. Hierbei ermitteln ein Trübungssensor und ein
Partikelsensor genau die tatsächliche Verschmutzung des
Spülwassers. Ein Mikroprozessor bestimmt entsprechend der
Messwerte über den optimalen Einsatz von Wasser, Strom und
Zeit. So können beste Spülergebnisse bei nur soviel Einsatz von
Ressourcen wie nötig erzielt werden.
GSF DOLPHIN
Weitere Hinweise befinden sich auf den nächsten Seiten und in der Gebrauchsanweisung.
Anzeige - Wasserzulauf fehlt
Wasserzulauf überprüfen.
Anzeige - Sprüharm unten
Blockierung beseitigen.
Anzeige - Wasserstopsystem
Wasserstopsystem ausgelöst.
Geschirrspüler ausschalten und
Wasserhahn schließen.
Anzeige - für Klarspüler
Klarspüler nachfüllen.
Anzeige - für Salz
Regeneriersalz nachfüllen, jedoch nur
unmittelbar vor einem Spülgang.
Programm Symbol
und Temperatur
Öko Normal 40 - 55° C
Intensiv 60 - 70° C
Vorspülen
blockiert
Programmwahl und
Ratschläge für die Beladung
Empfohlen
angetrockneten Speiseresten.
Empfohlen
angebrannten Speiseresten. Besonders geeignet für Pfannen und Töpfe.
Geschirr, das zu einem späteren Zeitpunkt g espült werden soll.
für den täglichen Gebrauch
für stark verschmutztes Geschirr
Kurzanleitung
Programmablaufanzeige
Vorspülen /
Vorreinigen
Reinigen
Zusatzfunktionen
Halbe Beladung -Taste
Diese Funktion kann in Verbindung mit
jedem beliebigen Programm benutzt
werden. Anzeigelampe leuchtet: Reinigen
im Ober-
nur
oder
, bei nicht oder leicht
Trocknen
Programm Ende
Unterkorb aktiviert.
, mit angetrockneten und
Startvorwahl-Tasten
Es kann eine Zeitspanne von 1 bis 24 Stunden eingestellt
werden. Danach Start-Taste drücken. Der Geschirrspüler
startet nach der eingestellten Zeit.
Zeit- und Störungsanzeige
Zeigt Zeit in Stunden bis zum Programmstart. Erlischt nach
Programmstart. Gegen Programmende wird im
Trocknungszyklus die Restlaufzeit in Minuten angezeigt.
Störungshinweise für den Kundendienst.
“F1-F9”
Start-Taste
Anzeigelampe leuchtet bei Betrieb. Blinkt bei Störung.
Erlischt bei Programmende.
Ein / Aus-Taste
Reiniger einfüllen in:
Mulde Kammer
X X
X X
- - 5,0 (4,2) 0,02 (0,02) 9(9)
Normale Beladung / (Halbe Beladung)
Verbrauchsdaten
Wasser
(Liter)
(13,5)
(11,5)
(19,5)
(11,5)
Energie
(kWh)
1)
(1,3)
(0,9)
(1,7)
(1,3)
Zeit
(Min.)
(80)
(60)
(98)
(90)
Express 40° C
Gläser 40° C
Standard 50° C
1) Abweichungen im täglichen Gebrauch sind möglich, z.B. durch verschiedene Beladung,
Wasserzulauftemperatur - größer oder kleiner 15° C -, Wasserhärte und Netzspannung, usw.
2) Vergleichsprogramm für Prüfinstitute und Energie-Label.
Leicht verschmutztes Geschirr, ohne angetrocknet e Speisereste.
Leicht verschmutztes Geschirr, speziell Gläser und Tassen.
2)
Normal bis stark verschmutztes Geschirr, mit stärkehaltigen Speiseresten.
- X 13,0 (13,0) 0,85 (0,75) 30 (30)
- X 12,0 (10,0) 0,82 (0,78) 60 (59)
X X 16,0 (14,5) 1,05 (0,90) 120 (117)
5019 100 90319
(Technische Änderungen vorbehalten)
Page 2
B
A
C
C
Benutzung des Geschirrspülers
1. Nach Beladung Ihres Geschirrspülers,
schließen Sie sorgfältig die Tür und
drehen Sie den Wasserhahn auf.
2. Den Geschirrspüler durch Betätigung
der Ein/Aus-Taste einschalten.
Programmanzeigelampe leuchtet auf.
3. Durch Drücken der Programmtaste
das gewünschte Programm wählen.
Entsprechende Anzeigelampe
leuchtet auf.
(wenn vorhanden) wählen.
4. Programm durch Betätigung der
Start-Taste starten.
leuchtet auf.
Programmtasten führt jetzt nicht mehr
zu einer Änderung.
Hinweis:
Start-Taste merkt sich der Geschirrspüler
das zuletzt gewählte Programm. Sogar
nach einem Stromausfall bleibt diese
Einstellung erhalten.
Möchten Sie das gewählte
Programm wechseln, halten Sie
die Start-Taste ca. 5 Sek. lang
gedrückt,
Start erlischt.
wählen und Start-Taste erneut
drücken.
Hinweis:
des Programmes arbeitet das Gerät
nach dem Wiedereinschalten an der
unterbrochenen Stelle weiter.
Tür während dem Spülvorgang
nur wenn unbedingt erforderlich
vorsichtig öffnen. Heißer Dampf
kann austreten.
5. Das Programmende wird durch
Erlöschen der Anzeigelampe Start und
durch Aufleuchten (ca. 30 Min.)
der Anzeigelampe Ende
(wenn vorhanden)
Ggf. Zusatzfunktionen
Anzeigelampe
Das Betätigen der
Nach Drücken der
bis die Anzeigelampe
Programm neu
Beim Ausschalten während
angezeigt.
Eine
6. Erst nachdem die Anzeigelampe Start
erloschen ist, schalten Sie den
Geschirrspüler durch Betätigung der
Ein/Aus-Taste aus.
Anzeigelampen erlöschen.
7. Öffnen Sie die Tür (Achtung:
Dampfaustritt). Beim Entladen des
Geschirrspülers mit dem Unterkorb
beginnen. Wasserhahn schließen.
Sämtliche
Oberkorb
Halbe Beladung:
Wird
aus dem unteren Korb entnehmen und im
Oberkorb positionieren.
der Oberkorb beladen, Besteckkorb
nur
Veränderung der Korbstellung:
(Der Oberkorb befindet sich bei Lieferung
des Geschirrspülers in oberer Stellung).
Korbstellung kann selbst mit Beladung
geändert werden.
Ober- und Unterkorb
• Niedriger: die
nach außen ziehen und Korb
vorsichtig absenken.
• Höher: die
Einrasten (Klicken) nach oben ziehen.
• Die beiden Korbseiten müssen
sich auf derselben Höhe befinden.
beiden
Geschirrhalter:
• Waagerechte Stellung:
Tassen und langstielige Gläser.
•
Senkrechte Stellung: Teller.
“Vario Organizer” Multifunktions ablage:
• Für z.B. lange Besteckteile (
mit Schneide nach unten
einlegen),
• Drei Positionen sind möglich (siehe
auch Seite 4 “Beladungshilfe”).
1. Zusammengeklappt am linken Rand.
2. Klappbar zur Korbmitte.
3. Nach links umklappbar.
Tassen und Gläser.
Gläserhalter:
Seitengriffe
beiden
Seitengriffe bis zum
Messer
Unterkorb
Halbe Beladung:
Wird
sich, vor allem für Teller und Töpfe, die
Spülkraft.
der Unterkorb beladen, erhöht
nur
Tellerhalter:
• Zum Platzs pa ren fal t ba r (A).
• Zum Platzs pa ren entnehmbar (B).
Herausziehen: Griff nach oben
ziehen.
B
A
Besteckkorb:
Besteckkorb (C) kann wahlweise
eingesetzt oder zum Platzsparen
entnommen werden.
Lesen Sie zusätzlich bitte sorgfältig die Gebrauchsanweisung.
Page 3

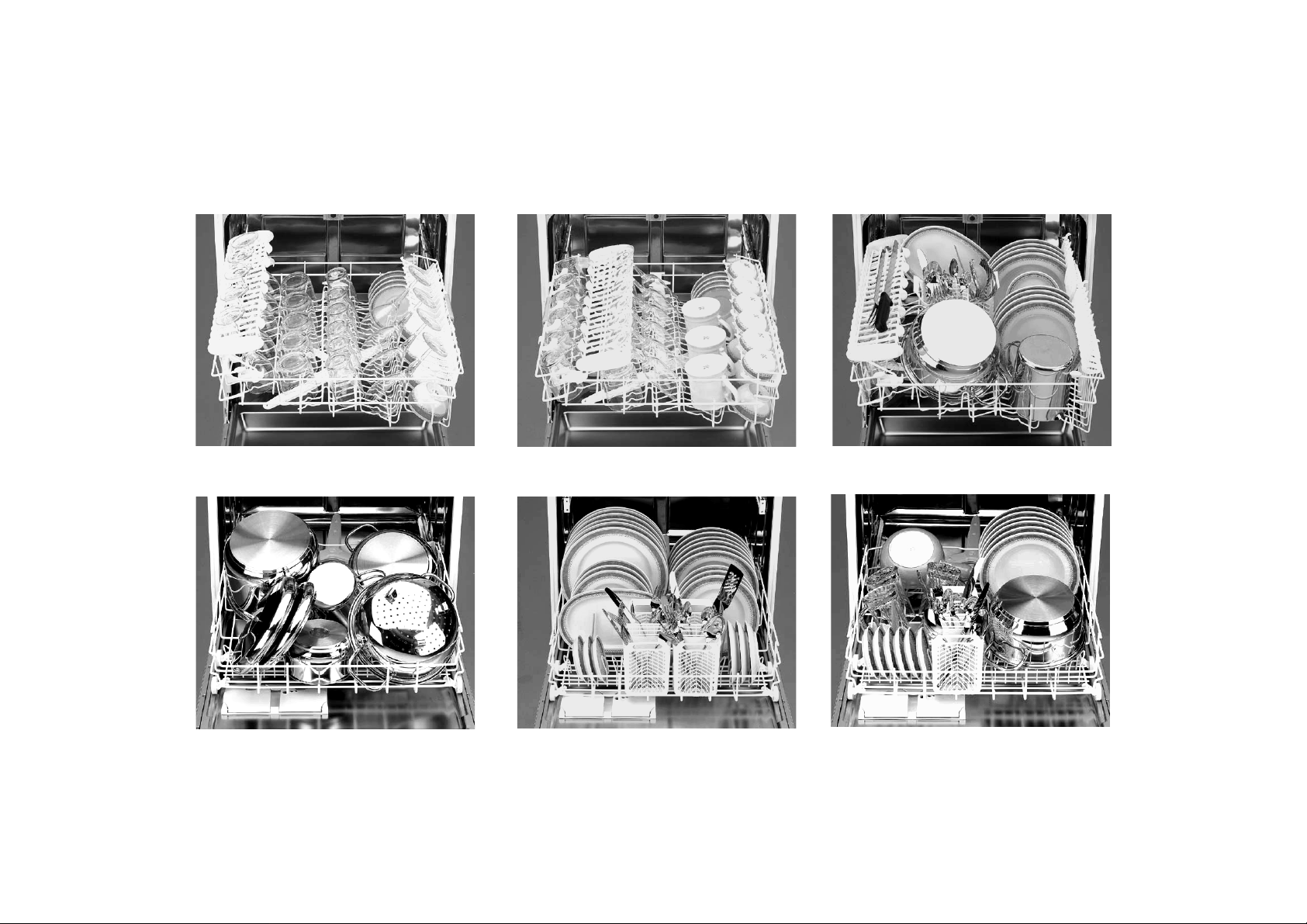

Tipps und Anregungen
• Geschirr so einordnen, dass es sich
nicht berührt. Große Geschirrteile in
Unterkorb, kleine in Oberkorb.
• Tassen in richtige Schräglage bringen,
damit Wasser gut ablaufen kann.
• Im Allgemeinen werden die Bestecke
mit den Griffen nach unten eingelegt.
Gegenstände, die zu Verletzungen
führen können, sollten jedoch mit den
Griffen nach oben einsortiert werden.
• Darauf achten, dass das Sprühwasser
alle Geschirrteile erreichen kann und
sich die Sprüharme frei drehen
können.
Bitte beachten
• Reiniger einfüllen und Füllstände von
Klarspüler und Regeneriersalz
regelmäßig kontrollieren.
• Keine Gegenstände im Geschirrspüler
reinigen, die ungeeignet sind, z.B.
Holz, Aluminium, Kunststoffteile, Zinn,
Geschirr mit Dekor (ohne Glasur),
Silberbesteck.
• Kein flüssiges Fett (z.B. aus der
Friteuse) oder Kerzenwachs in den
Geschirrspüler geben.
• Bei Störungsmeldung oder Änderung
eines gestarteten Programmes
“Start”-Taste solange gedrückt halten
(ca. 5 Sek.) bis die Anzeigelampe
erlischt.
• Na ch de m Auffüllen des
Regeneriersalzes
Spülprogramm starten, um
Salzrückstände zu entfernen (das
Programm Vorspülen ist nicht
ausreichend).
• Es kann vorkommen, dass die
Salz-Anzeigelampe (wenn vorhanden)
während des ersten Durchlaufs nach
dem Einfüllen von Regeneriersalz trotz
erfolgter Füllung aufleuchtet.
unverzüglich
ein
Erst einmal selbst prüfen
• Überprüfen Sie, bevor Sie ein
Spülprogramm starten, dass die
Sprüharme frei drehbar sind und nicht
durch überstehende Geschirrteile
behindert werden.
• Ausschalte n: Erst nach Erlöschen der
Anzeigelampe “Start”.
Beim Ausschalten während des
Programmes arbeitet das Gerät nach
dem Wiedereinschalten an der
unterbrochenen Stelle weiter und es
lässt sich kein neues Programm starten.
Sollte Ihr Geschirrspüler nicht
ordnungsgemäß funktionieren,
überprüfen Sie bitte folgende Punkte,
bevor Sie den Kundendienst rufen:
Geschirrspüler läuft nicht:
• Stecker in Steckdose?
• Stromausfall?
• Geschirrspüler eingeschaltet?
• Start-Taste gedrückt?
• Startvorwahl eingestellt? (je nach Modell).
• Wasserhahn geöffnet?
• Wasserzulauf verschmutzt? Wenn ja,
Wasserhahn schließen, Zulaufschlauch
lösen, Verschmutzung aus Zulaufsieb
entfernen, Zulaufschlauch fest und dicht
mit Wasserhahn verbinden, Wasserhahn
öffnen.
• Siebsystem sauber? (Siehe
Gebrauchsanweisung Kapitel “Wartung
und Pflege”).
• Tür geschlossen?
• Liegt eine Störungsmeldung vor?
(Anzeigelampe Start blinkt).
Dann starten Sie das Programm erneut:
Start-Taste ca. 5 Sekunden lang gedrückt
halten, bis Anzeigelampe Start erlischt.
Programm neu wählen und Start-Taste
erneut drücken.
Lesen Sie zusätzlich bitte sorgfältig die Gebrauchsanweisung.
Geschirr nicht richtig sauber:
• Geschirr falsch einsortiert?
• Das Geschirr muss mit der Öffnung nach
unten einsortiert werden, besonders bei
großen Töpfen darauf achten.
• Alle Geschirrflächen müssen von den
Wasserstrahlen erreicht werden.
• Prüfen, ob Geschirr und Besteck richtig
platziert sind.
• Falsches Programm gewählt?
• Zu wenig oder zu viel Reiniger
zugegeben? (Bei geringwertigen
Reinigern kann das Spülergebnis
beeinträchtigt werden).
• Siebsystem verschmutzt oder nicht richtig
verrastet? (Siehe Gebrauchsanweisung
Kapitel “Wartung und Pflege”).
• Sprüharm blockiert oder Düsen
verschmutzt? (Siehe Gebrauchsanweisung
Kapitel “Wartung und Pflege”).
• Unterer Sprüharm richtig montiert?
• Deckel von Salzbehälter
(Wasserenthärter) nicht verschlossen?
Beläge auf dem Geschirr:
• Wasserhärteschalter falsch eingestellt?
(Siehe Gebrauchsanweisung Kapitel
“Regeneriersalz einfüllen”).
• Kein Regeneriersalz in Salzbehälter?
(Siehe Gebrauchsanweisung Kapitel
“Regeneriersalz einfüllen”).
• Zu wenig Reiniger zugegeben? (Siehe
Gebrauchsanweisung Kapitel “Reiniger
einfüllen”).
Schlieren auf Gläsern und Besteck:
• Zuviel Klarspüler? (Siehe
Gebrauchsanweisung Kapitel “Klarspüler
einfüllen”).
Hinweis:
Es kommt vor, dass nach Bedienung
der Start-Taste ein interner Wasserzulauf
stattfindet und das Gerät abpumpt, bevor das
eigentliche Programm startet; dadurch wird der
Wasserenthärter regeneriert.
KUNDENDIENST
Sollte die Störung nach o.g. Kontrollen
weiterhin bestehen oder erneut auftre ten,
schalten Sie das Gerät aus und schließen
Sie den Wasserhahn. Setzen Sie sich bitte
mit Ihrer Kundendienststelle in
Verbindung (siehe hierzu Garantieheft).
Geben Sie bitte folgendes an:
• Kurze Beschreibung der Störung.
• Gerätetyp und Modell.
• Die Service-Nummer (Zahl hinter
dem Wort Service auf dem
Aufkleber) an der rechten Kante
der Türinnenseite rechts bei
geöffneter Tür.
Ihre vollständige Anschrift und
•
Telefonnummer.
Page 4
Beladungshilfe
OBERKORB
UNTERKORB
Je nach Modell sind Abweichungen in der Korbausstattung möglich (siehe hierzu Beschreibung “Ober- und Unterkorb”).
Halbe Beladung
Loading...
