Page 1
F
DYNAMIC SENSE : Économies et Performances
Les deux options de lavage “DYNAMIC SENSE” sont recommandées
pour votre utilisation quotidienne. Tous les deux utilisent une
technologie innovante basée sur 2 “sensors”, qui op timisent les
consommations d’eau, d’énergie et de te mps en mesurant de façon
continue la salissure afin de garantir les meilleurs résultats de lavage.

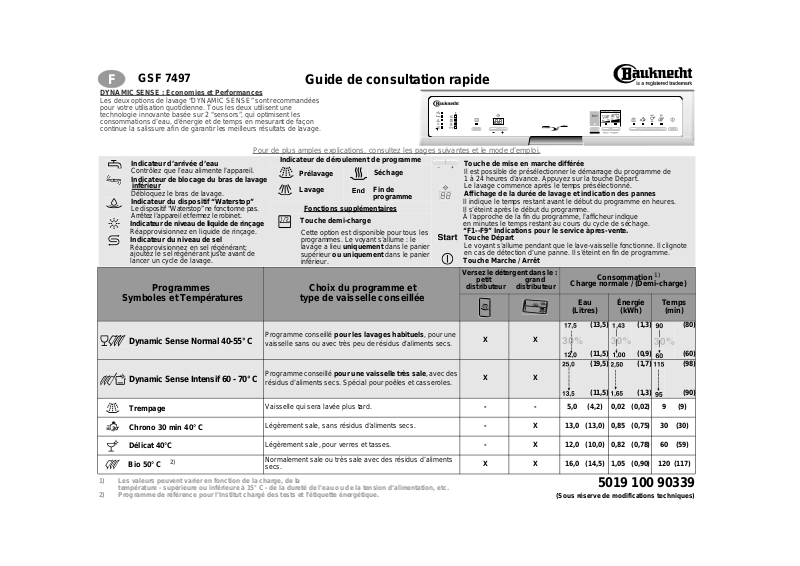

GSF 7497
Guide de consultation rapide
Pour de plus amples explications, consultez les pages suivantes et le mode d’emplo i.
Indicateur d’arrivée d’eau
Contrôlez que l’eau alimente l’appareil.
Indicateur de blocage du bras de lavage
inférieur
Débloquez le bras de lavage.
Indicateur du dispositif “Waterstop”
Le dispositif “Waterstop” ne fonctionne pas.
Arrêtez l’appareil et fermez le robinet.
Indicateur de niveau de liquide de rinçage
Réapprovisionnez en liquide de rinçage.
Indicateur du niveau de sel
Réapprovisionnez en sel régénérant;
ajoutez le sel régénérant juste avant de
lancer un cycle de lavage.
Programmes
Symboles et Températures
Dynamic Sense Normal 40-55° C
Dynamic Sense Intensif 60 - 70° C
Trempage
Indicateur de déroulement de programme
Prélavage
Lavage
Fonctions supplémentaires
Touche demi-charge
Cette option est disponible pour to us les
programmes. Le voyant s’allume : le
lavage a lieu
supérieur
inférieur.
Choix du programme et
type de vaisselle conseillée
Programme conseillé
vaisselle sans ou avec très peu de résidus d’aliments secs.
Programme conseillé
résidus d’aliments secs. Spécial pour poêles et casseroles.
Vaisselle qui sera lavée plus tard.
Séchage
Fin de
programme
uniquement
ou uniquement
pour les lavages habituels
pour une vaisselle très sale
dans le panier
dans le panier
, pour une
, avec des
Touche de mise en marche dif férée
Il est possible de présélectionner le démarrage du programme de
1 à 24 heures d’avance. Appuyez sur la touche Départ.
Le lavage commence après le temps présélectionné.
Affichage de la durée de lavage et indication des pannes
Il indique le temps restant avant le début du programme en heures.
Il s’éteint après le début du programme.
À l’approche de la fin du programme, l’afficheur indique
en minutes le temps restant au cours du cycle de séchage.
“F1--F9” Indications pour le service àpres-vente.
Touche Départ
Le voyant s’allume pendant que le lave-vaissel le fonctionne. Il clignote
en cas de détection d’une panne. Il s’éteint en fin de programme.
Touche Marche / Arrêt
Versez le détergent dans le :
petit grand
distributeur distributeur
X X
X X
- - 5,0 (4,2) 0,02 (0,02) 9(9)
Consommation
Charge normale / (Demi-charge)
Eau
(Litres)
Énergie
(kWh)
(13,5)
(11,5)
(19,5)
(11,5)
1)
Temps
(min)
(1,3)
(0,9)
(1,7)
(1,3)
(80)
(60)
(98)
(90)
Chrono 30 min 40° C
Délicat 40°C
Bio 50° C
1) Les valeurs peuvent varier en fonction de la charge, de la
température - supérieure ou inférieure à 15° C - de la dureté de l’eau ou de la tension d’alimentation, etc.
2) Programme de référence pour l’Institut chargé des tests et l’étiquette énergétique.
2)
Légèrement sale, sans résidus d’aliments secs.
Légèrement sale, pour verres et tasses.
Normalement sale ou très sale avec des résidus d’aliments
secs.
- X 13,0 (13,0) 0,85 (0,75) 30 (30)
- X 12,0 (10,0) 0,82 (0,78) 60 (59)
X X 16,0 (14,5) 1,05 (0,90) 120 (117)
5019 100 90339
(Sous réserve de modifications techniques)
Page 2
A
A
C
Comment utiliser le lave-vaisselle
1. Après avoir chargé la vaisselle, fermez
bien la porte du lave-vaisselle et
ouvrez le robinet d’eau.
2. Appuyez sur la touche MARCHE/
ARRÊT pour mettre le lave-vaisselle
en marche.
programmes s’allume.
3. Sélectionnez le programme désiré en
appuyant sur la touche correspondan te.
Le voyant correspondant s’allume.
nécessaire, sélect ionnez les fo nctions
supplémentaires (si disponibles).
4. Appuyez sur la touche Départ pour
démarrer le programme.
Départ s’allume.
possible de modifier les données
mémorisées en appuyant sur les
touches des programmes.
Remarque :
touche Départ, le lave-vaisselle
mémorise le dernier programme
sélectionné. Ces données seront
maintenues en mémoire même après
une coupure de courant.
Pour modifier le programme
sélectionné, appuyez sur la touche
Départ pendant 5 secondes
jusqu’à ce que le voyant Départ
s’éteigne.
programme et appuyez à nouveau
sur la touche Départ.
Remarque :
cours de programme, il redémarrera là
où le cycle a été interrompu lorsque
vous le remettrez en marche.
Lorsque le lave-vaisselle
fonctionne, n’ouvrez la porte que si
cela s’avère absolument nécessaire
et soyez très prudent. Attention au
nuage de vapeur.
5. Pour indiquer la fin du programme, le
voyant Départ s’éteint et
(End) (si présent)
env.)
Un des voyants des
Il ne sera plus
après avoir appuyé sur la
Sélectionnez le nouveau
si vous arrêtez l’app areil en
.
s’allume
Si
Le voyant
le voyant Fin
(30 min.
6. Éteignez le lave-vaisselle en appuyant
sur la touche Marche/Arrêt uniquement
après que le voyant Départ se soit
éteint.
7. Ouvrez la porte (attention au nuage de
Tous les voyants s’éteignent.
vapeur). Déchargez le lave-vaisselle
en commençant par le panier inférieur.
Fermez le robinet.
Panier supérieur
B
Demi-charge :
Si vous avez choisi de ne charger
panier supérieur, installez le panier à
couverts
dans le panier supérieur.
“B”
Réglage de la hauteur du panier :
(Le lave-vaisselle est livré avec le panier
supérieur en position haute).
Vous pouvez régler en hauteur le panier
même s’il est chargé.
• Pour le faire descendre : tirez le s
poignées latérales vers l’extérieur puis
abaissez lentement le panier.
Lisez attentivement les notices d’emploi.
que
le
deux
Paniers supérieur et inférieur
• Pour le monter : tirez les
latérales vers le haut jusqu’à ce que le
panier s’emboîte (vous devez entendre
un déclic).
• Le panier doit être au même niveau
des deux côtés.
Supports de la vaisselle :
• Position horizontale : tasses et verres
à pied.
•
Position verticale : assiettes.
Support Multi-rangement :
•À utiliser, par exemple, pour les
couverts de service longs
couteaux avec la lame tournée
vers le bas),
• Peut être utilisé sur trois positions
différentes (voir également les
“Instructions pour le chargement de
la vaisselle” page 4).
1. Posé contre le bord gauche du panier.
2. Renversé vers le milieu du panier.
3. Renversé vers la gauche.
les tasses et les verres.
Stabilisateur de verres :
deux
(placez les
poignées
Panier inférieur
Demi-charge :
Si vous avez choisi de ne charger
le panier inférieur : plus gran de force de
lavage surtout pour les assiettes et les
casseroles.
que
Supports assiettes :
• Peuvent être abaissés pour laisser
plus d’espace (A).
A
Panier à couverts :
• Pour gagner de la place,
vous pouvez retirer le panier
à couverts (
• Certains modèles sont équipés d’un
élément à grille (D) qui peut être
installé sur le panier à couverts.
B
B + C
).
D
C
Page 3

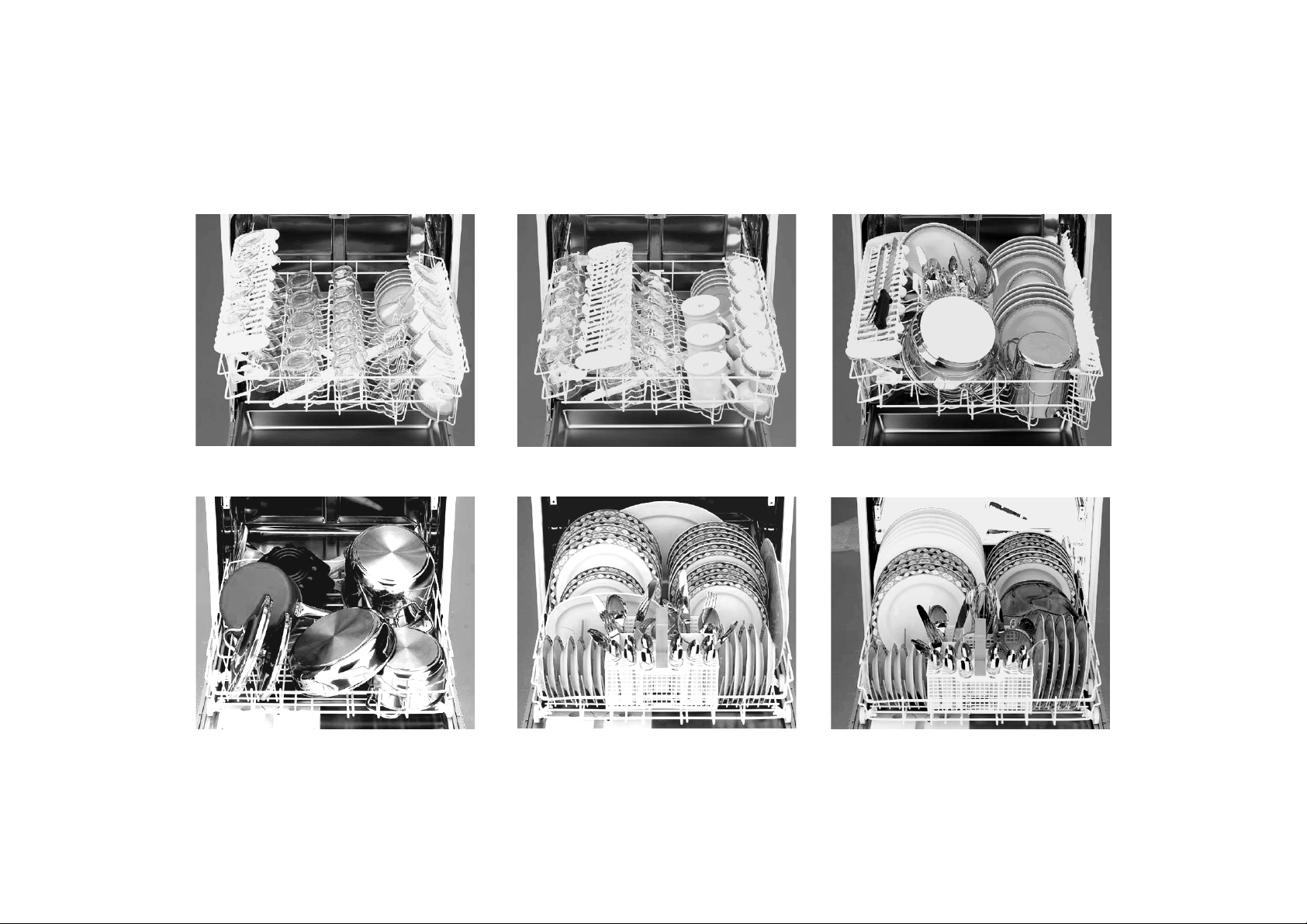

Conseils et suggestions
• Chargez la vaisselle de façon à ce que
les différentes pièces ne se touchent
pas. Rangez les grosses pièces dans
le panier inférieur et les plus petites
dans le panier supérieur.
• Chargez les tasses en les inclinant
légèrement de manière à ce que l’eau
puisse s’écouler.
• De manière générale, chargez les
couverts avec le manche tourné vers le
bas, mais assurez-vous que les
couverts qui pourraient vous blesser
ont les manches tournés vers le haut.
• Vérifiez que le jet d’eau atteint toute la
vaisselle et que les bras d’aspersion
tournent librement.
Important
• Ajoutez le détergent et contrôlez le
niveau de sel et de liquide de rinçage.
• Ne lavez pas au lave-vaisselle des objets
dont le matériau n’est pas approprié, tel
que le bois, l’aluminium, le plastique,
l’étain, la vaisselle décorée (non
émaillée), les couverts en argent.
• N’introduisez pas de graisse liquide
dans le lave-vaisselle (par exemple,
résidus de friture) ou cire de bougies.
• En cas de détection de panne ou de
modification d’un programme déjà
démarré, maintenez la touche “DÉPART”
appuyée (5 secondes env.) jusqu’à ce
que le voyant correspondant s’éteigne.
• Lorsque vous réapprovisionnez en sel
régénérant, lancez
programme de lavage afin d’éliminer
les restes de sel (le rinçage
préliminaire n’est pas suffisant).
• Il est possible que le voyant du
réservoir à sel s’allume (si présent)
pendant le premier cycle de lavage
même si le réservoir a été rempli.
immédiatement
un
• Avant de lancer un programme de
lavage, vérifiez que les bras
d’aspersion tournent librement et qu’ils
ne sont pas bloqués par la vaisselle.
Attendez que le voyant “Départ” soit
•
éteint pour arrêter le lave-vaisselle.
Si vous arrêtez l’appareil en cours de
programme, lorsque vous le remettrez en
marche, il redémarrera l à où le cycle a
été interrompu et il ne sera pas
nécessaire de relancer un cycle de
lavage
.
En cas de problème de fonctionnement ou
de mauvais résultat de lavage, vérifiez les
points suivants avant de vous adresser au
Service Après-Vente :
Le lave-vaisselle ne fonctionne pas :
• La fiche est bien branchée dans la prise
de courant?
• Le courant est-il coupé?
• Le lave-vaisselle est-il allumé?
• Avez-vous appuyé sur la touche Départ?
• Le départ retardé a été programmé (si
disponible)?
• Le robinet d’eau est-il ouvert?
• Le conduit d’arrivée d’eau est-il gêné par
des impuretés? Dans ce cas, fermez le
robinet, débranchez le tuyau d’arrivée
d’eau, nettoyez le filtre, rebranchez le
tuyau sur le robinet, ouvrez le robinet.
• Les filtres sont-ils sales? (voir chapitre
“Nettoyage et Entretien” dans le mode
d’emploi).
• La porte est-elle bien fermée?
• Y a-t-il un message de panne?
(Le voyant Départ clignote).
Relancez le programme depuis le début :
appuyez 5 secondes sur la touche
Départ jusqu’à ce que le voyant
correspondant s’éteigne.
Sélectionnez le nouveau programme et
appuyez sur la touche Départ.
Lisez attentivement les notices d’emploi.
Diagnostic rapide
La vaisselle n’est pas tout à fait propre :
• La vaisselle a-t-elle été chargée
correctement?
• Les différentes pièces doivent être tournées
vers le bas; faites surtout attention aux
pièces de grandes dimensions.
• Les jets d’eau doivent pouvoir atteindre
toutes les surfaces de la vaisselle.
• Vérifiez que la vaisselle et les couv erts
sont disposés correctement.
• Avez-vous choisi le bon programme?
• Avez-vous utilisé la bonne quantité de
détergent? (L’utilisation de détergents de
mauvaise qualité risque de compromettre
le résultat du lavage).
• Les filtres sont-ils sales ou mal montés?
(Voir chapitre “Nettoyage et Entretien”
dans le mode d’emploi).
• Les bras d’aspersion sont-ils bloqués ou
les gicleurs sont-il bouchés? (voir chapitre
“Nettoyage et Entretien” dans le mode
d’emploi).
• Le bras d’aspersion inférieur est-il monté
correctement?
• Le bouchon du réservoir à sel (système
d’adoucissement) est-il dévissé?
La vaisselle est tachée :
• Le sélecteur du degré de dureté de l’eau
est-il réglé correctement? (Voir chapitre
“Comment remplir le réservoir à sel” dans
le mode d’emploi).
• Le réservoir à sel est-il vide? (Voir
chapitre “Comment remplir le réservoir à
sel” dans le mode d’emploi).
• Avez-vous utilisé la bonne quantité de
détergent? (Voir chapitre “Comment
remplir le distributeur de détergent” dans
le mode d’emploi).
Les verres et les couverts présentent des
taches :
• Avez-vous utilisé la bonne quantité de
liquide de rinçage? (Voir chapitre
“Comment remplir le distributeur de liquide
de rinçage” dans le mode d’emploi).
Remarque :
vous appuyez sur la touche Départ, un cycle
de prélavage interne commence avant le
programme; ceci permet de régénérer
l’adoucisseur.
sur certains modèles, lorsque
SERVICE
APRÈS-VENTE
Si, après avoir effectué les contrôles
ci-dessus, le défaut persiste, éteignez
l’appareil et fermez le robinet d’eau,
puis contactez le Service Après-Vente
(voir sur la garantie). En indiquant :
• Le type de panne.
• Le type et le modèle du lave-vaisselle.
• Le code de Service (numéro qui
se trouve après le mot Service
sur l’étiquette signalétique adhésive)
à l’intérieur de la porte, sur la droite.
Votre adresse complète et Votre
•
numéro de téléphone.
Page 4
Instructions pour le chargement de la vaisselle
PANIER SUPÉRIEUR
PANIER INFÉRIEUR
Chaque modèle peut être équipé de paniers différents (voir description “Paniers supérieur et inférieur”).
Demi-charge
Loading...
