Avant d’utiliser le lave-vaisselle pour la première fois, nous vous conseillons
de lire les instructions de montage et d'utilisation !

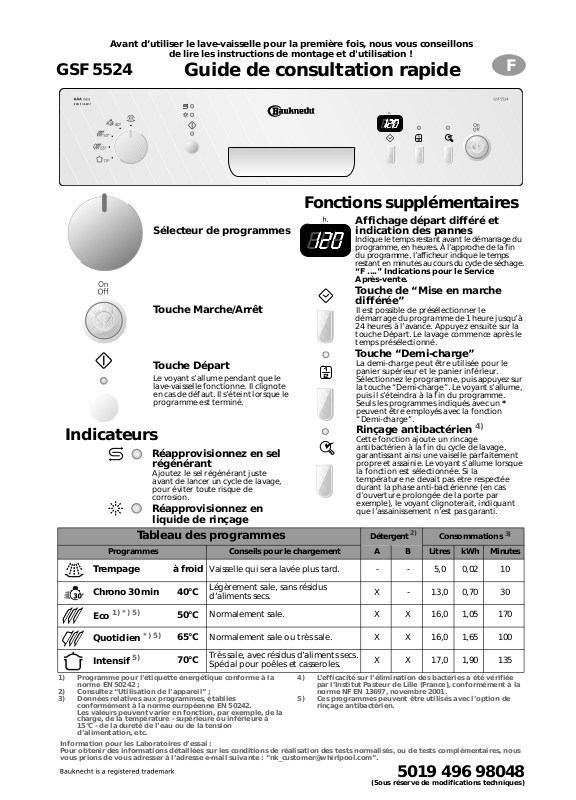

GSF 5524
Guide de consultation rapide
F
Fonctions supplémentaires
Sélecteur de programmes
Touche Marche/Arrêt
Touche Départ
Le voyant s’allume pendant que le
lave-vaisselle fonctionne. Il clignote
en cas de défaut. Il s’éteint lorsque le
programme est terminé.
Indicateurs
Réapprovisionnez en sel
régénérant
Ajoutez le sel régénérant juste
avant de lancer un cycle de lavage,
pour éviter toute risque de
corrosion.
Réapprovisionnez en
liquide de rinçage
Tableau des programmes
Programmes Conseils pour le chargement A B Litres kWh Minutes
Trempage à froid
Chrono 30 min 40°C
1) *) 5)
Eco
Quotidien
Intensif
1) Programme pour l’étiquette énergétique conforme à la
norme EN 50242 ;
2) Consultez “Utilisation de l’appareil” ;
3) Données relatives aux programmes, établies
conformément à la norme européenne EN 50242.
Les valeurs peuvent varier en fonction, par exemple, de la
charge, de la température - supérieure ou inférieure à
15°C - de la dureté de l’eau ou de la tension
d’alimentation, etc.
Information pour les Laboratoires d’essai :
Pour obtenir des informations détaillées sur les conditions de réalisation des tests normalisés, ou de tests complémentaires, nous
vous prions de vous adresser à l’adresse e-mail suivante : “[email protected]”.
*) 5)
5)
Vaisselle qui sera lavée plus tard. - - 5,0 0,02 10
Légèrement sale, sans résidus
d’aliments secs.
Normalement sale. X X 16,0 1,05 170
50°C
Normalement sale ou très sale. X X 16,0 1,65 100
65°C
Très sale, ave c résidus d ’aliments s ecs.
70°C
Spécial pour poêles et casseroles.
4) L’efficacité sur l’élimination des bactéries a été vérifiée
par l’Institut Pasteur de Lille (France), conformément à la
norme NF EN 13697, novembre 2001.
5) Ces programmes peuvent être utilisés avec l’option de
rinçage antibactérien.
Affichage départ différé et
indication des pannes
Indique le temps restant avant le démarrage du
programme, en heures. À l’approche de la fin
du programme, l’afficheur indique le temps
restant en minutes au cours du cycle de séchage.
“F ....” Indications pour le Service
Après-vente.
Touche de “Mise en marche
différée”
Il est possible de présélectionner le
démarrage du programme de 1 heure jusqu’à
24 heures à l’avance. Appuyez ensuite sur la
touche Départ. Le lavage commence après le
temps présélectionné.
Touche “Demi-charge”
La demi-charge peut être utilisée pour le
panier supérieur et le panier inférieur.
Sélectionnez le programme, puis appuyez sur
la touche “Demi-charge”. Le voyant s’allume,
puis il s’éteindra à la fin du programme.
Seuls les programmes indiqués avec un
peuvent être employés avec la fonction
“Demi-charge”.
Rinçage antibactérien
Cette fonction ajoute un rincage
antibactérien à la fin du cycle de lavage,
garantissant ainsi une vaiselle parfaitement
propre et assainie. Le voyant s’allume lorsque
la fonction est sélectionnée. Si la
température ne devait pas etre respectée
durant la phase anti-bactérienne (en cas
d’ouverture prolongée de la porte par
exemple), le voyant clignoterait, indiquant
que l’assainissement n’est pas garanti.
Détergent
X - 13,0 0,70 30
X X 17,0 1,90 135
(Sous réserve de modifications techniques)
2)
Consommations
5019 496 98048
*
4)
3)
Page 2
Comment utiliser l’appareil
CBA
Pour de plus amples explications, consultez les différents chapitres de la notice d’emploi.
Mise sous tension
Comment remplir le
distributeur de détergent
Contrôlez le niveau du
liquide de rinçage
Contrôlez le niveau du
sel régénérant
Chargez les paniers
Fermez la porte,
ouvrez le robinet d’eau
Sélectionnez le
programme
Appuyez sur la touche
Grand distributeur
À chaque cycle de lavage.
Petit distributeur
Uniquement pour les programmes
avec trempage.
Si vous utilisez des détergents combinés
type “2 en 1” ou “3 en 1” ou “4 en 1”
respectez les consigne d’utilisation !
Indicateur mécanique C.
Ou voyant sur le bandeau de commande (si présent).
Uniquement sur modèles avec
adoucisseur.
Indicateur mécanique D.
Ou voyant sur le bandeau de commande
(si présent).
Consultez les instructions pour le chargement des paniers.
Le dernier programme sélectionné s’allume.
Présélectionnez le programme souhaité (à l’aide de la touche
correspondante ou du bouton). Le voyant correspondant s’allume.
MARCHE
A :
B :
/ARRÊT.
Sélectionnez les fonctions
supplémentaires
Appuyez sur la
touche DÉPART
lavage
Cycle de
Éteignez l’appareil
Fermez le robinet d’eau,
déchargez les paniers
Si nécessaire (si présent).
Le voyant correspondant s’allume.
Le programme
sélectionné est ainsi
mémorisé (également si
coupure de courant
après validation).
Seulement lorsque le voyant DÉPART est éteint : appuyez sur la
touche MARCHE /
Attention au nuage de vapeur lorsque vous ouvrirez la
porte !
Déchargez l’appareil en commençant par le panier inférieur.
ARRÊT
“Comment modifier le programme”
Appuyez sur la touche DÉPART pendant 2 sec.
jusqu’à ce que le voyant Départ s’éteigne;
Sélectionnez un autre programme et
appuyez de nouveau sur la touche DÉPART .
- N’ouvrez la porte qu’en cas de nécessité
absolue (Attention au nuage de vapeur).
- Si vous éteignez l’appareil en cours de
programme, lorsque vous le remettrez
en marche, le programme redémarrera
là où le cycle a été interrompu.
. Tous les voyants s’éteignent.
Page 3
Indications relatives au chargement du lave-vaisselle
et à la configuration des paniers
Panier supérieur :
Support multi-rangement (A)1):
En fonction de la position, pour
ustensiles longs, tasses et verres, par
exemple. Trois positions sont
disponibles.
Supports de la vaisselle (B) :
En fonction de la position, pour
tasses et verres à pied.
Stabilisateur de verres tournant (C)
En fonction de la position, pour
petits verres ou verres à pied.
Chargez les ustensiles longs
(fourchettes à rôti, grands
couteaux) en tournant leur partie
pointue vers l’appareil.
“Demi-charge” panier
supérieur (selon modèle) :
Chargez
supérieur.
Disposez le panier à couverts (D)
dans le panier supérieur.
Vous pouvez régler le panier en
hauteur même s’il est chargé :
•
•
Le panier doit être au même
niveau des deux côtés.
Retrait du panier supérieur pour
le lavage dans le panier inférieur
d’assiettes ou de plats à four de
grande dimension :
Soulevez les arrêts (F) qui bloquent le
panier sur ses rails, à gauche et à
droite, et extrayez le panier supérieur .
Lorsque le panier supérieur est installé,
les arrêts doivent toujours être fermés.
uniquement
Réglage inférieur :
poignées du panier (E) vers
l’extérieur et abaissez-le.
Réglage supérieur :
poignées (E) vers le haut
deux
jusqu’à ce que le panier soit
encastré (réglage d’usine).
le panier
tirez les
tirez les
deux
en fonction du modèle de l’appareil
2)
:
fermé
F
Arrêt
F
Arrêt
ouvert
Panier inférieur :
Selon le modèle de l’appareil, des
supports pour plats de service
escamotables ou fixes sont présents (G).
“Demi-charge” panier
inférieur (selon modèle) :
Chargez
inférieur.
Lavage plus intensif surtout pour les
plats de service et les casseroles.
uniquement
Panier à couverts (J) ou (H) :
Certains modèles sont équipés d’une
grille (I) qui peut être placée sur le
panier à couverts et sert de séparation.
Le panier à couverts (D), si présent, est
disponible uniquement pour les modèles
possédant la fonction demi-charge.
Chargez les couverts avec lesquels
vous pourriez vous blesser avec les
pointes tournées vers le bas.
Introduisez uniquement des articles pouvant être lavés au lave-vaisselle. Ne lavez pas au lave-vaisselle des
objets dont le matériau n’est pas approprié tel que le bois, l’aluminium, le plastique, l’étain, la vaisselle
décorée (non émaillée), les couverts en argent.
Les articles suivants sont disponibles auprès de votre revendeur :
1)
Support multi-rangement (A) - code de commande AMH 369.
2)
Stabilisateur de verres tournant (C) - code de commande WGH 1000.
le panier
Page 4
Ce qu’il convient de faire en cas de...
En cas de problème de fonctionnement ou de mauvais résultat de lavage, vérifiez les points suivants avant de vous
adresser au Service Après-Vente (*consultez également le chapitre correspondant dans les notices d’emploi).
Problème Cause Solution
L’appareil ne
fonctionne pas
La vaisselle n’est pas
sèche
La vaisselle n’est pas
tout à fait propre
Des résidus sous
forme de grains de
sable ou de granulés
sont présents.
Les éléments en
plastique sont
décolorés.
Il y a des dépôts sur
la vaisselle
• pouvant facilement être
éliminés
• ne pouvant pas
facilement être éliminés
Les verres sont
opaques/ils ne
brillent pas
Des taches de rouille
sont présentes sur les
couverts.
Identification des
pannes de l’appareil
Si, après avoir effectué les contrôles ci-dessus, le défaut persiste, éteignez l’appareil et fermez le robinet d’eau puis
contactez le Service Après-Vente (voir sur la garantie).
Avant de contacter le Service Après-Vente, munissez-vous des données suivantes :
• Le type de panne.
• Type et modèle de l’appareil.
• Le numéro de service, à savoir le numéro indiqué sur l’étiquette
adhésive du Service Après-vente placée à l’intérieur de la porte,
à droite.
• L’eau n’arrive pas. • Ouvrez le robinet.
• L’appareil charge une quantité
d’eau insuffisante.
• Le courant est coupé. • Branchez la fiche dans la prise de courant.
• Démarrage du programme
présélectionné.
• La quantité de produit de rinçage
est insuffisante.
• Il reste de l’eau dans les parties
creuses.
• Le jet d’eau n’atteint pas toutes les
surfaces de la vaisselle.
• La quantité de détergent est
insuffisante.
• Le programme sélectionné ne
convient pas.
• Les bras d’aspersion sont bloqués. • Les bras d’aspersion doivent tourner librement.
• Les gicleurs des bras d’aspersion
sont bloqués.
• Le détergent ne convient pas/
est périmé.
• Les filtres sont encrassés. • Contrôlez régulièrement l’état de propreté des
• Les filtres ne sont pas installés
correctement.
• Jus de tomate/carotte... • En fonction du matériau, utilisez un détergent
• Des taches sont présentes sur la
vaisselle/les verres.
• Des taches/rayures sont présentes
sur les verres.
• La vaisselle/les verres sont
recouverts d’une couche de sel.
• L’eau n’est pas suffisamment
douce car des traces de calcaire
sont visibles sur la vaisselle.
• Ils ne peuvent pas être lavés au
lave-vaisselle.
• Ces couverts ne sont pas en acier
inoxydable.
• Le voyant DÉPART clignote.
• Indicateur F... (si présent).
• Nettoyez le filtre d’arrivée d’eau installé sur le
robinet. Contrôlez que le tuyau d’alimentation
n’est pas plié.
• Appuyez sur la touche DÉPART.
• Fermez la porte.
• Contrôlez le fusible de votre installation.
• Eventuellement, placer le sélecteur de
programmes sur “0”.
• Augmentez le dosage *.
• Chargez la vaisselle de manière à ce qu’elle
soit inclinée.
• Chargez la vaisselle de façon à ce que les
différentes pièces ne se touchent pas. Les
pièces de vaisselle aux surfaces creuses doivent
être tournées vers le bas.
• Effectuez le dosage du détergent en vous
conformant aux instructions du fabricant.
• Sélectionnez un programme de lavage plus
intensif.
• Retirez les impuretés qui empêchent l’eau
d’affluer *.
• Utilisez un détergent de marque, de bonne
qualité.
filtres/lavez-les au besoin *.
• Introduisez le filtre correctement et serrez-le *.
ayant un pouvoir blanchissant plus puissant.
• Augmentez le dosage du liquide de rinçage *.
• Diminuez le dosage du liquide de rinçage *.
• Fermez correctement le couvercle du réservoir
à sel *.
• Modifiez le réglage du sélecteur de dureté de
l’eau, au besoin, réapprovisionnez en sel *.
• Utilisez des verres pouvant être lavés au lavevaisselle.
• Utilisez des couverts appropriés.
• Assurez-vous que les filtres ne sont pas
encrassés et que l’alimentation de l’eau n’est
pas coupée (nettoyez les filtres si nécessaire *).
Redémarrez le programme. Appuyez sur la
touche DÉPART pendant 2 secondes, jusqu’à ce
que le voyant DÉPART s’éteigne. Sélectionnez
à nouveau le programme et appuyez une
nouvelle fois sur la touche DÉPART.
Loading...
