Whirlpool GSF 2500 Quick start guide

s

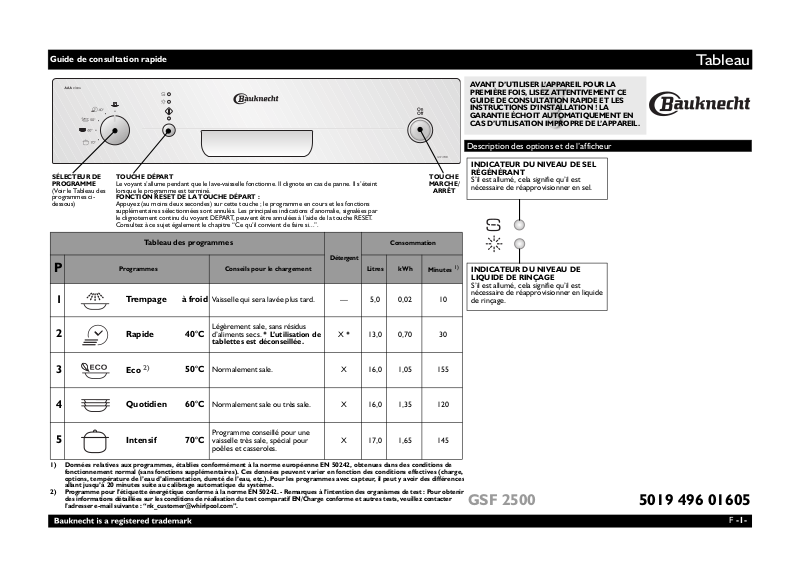

Guide de consultation rapide

SÉLECTEUR DE
PROGRAMME

(Voir le Tableau des
programmes ci­dessous)

P

1

2

TOUCHE DÉPART

Le voyant s’allume pendant que le lave-vaisselle fonctionne. Il clignote en cas de panne. Il s’éteint
lorsque le programme est terminé.

FONCTION RESET DE LA TOUCHE DÉPART :

Appuyez (au moins deux secondes) sur cette touche ; le programme en cours et les fonctions
supplémentaires sélectionnées sont annulés. Les principales indications d’anomalie, signalées par
le clignotement continu du voyant DEPART, peuvent être annulées à l’aide de la touche RESET.
Consultez à ce sujet également le chapitre “Ce qu’il convient de faire si...”.

Tableau des programmes

Programmes Conseils pour le chargement Litres kWh

Trempage à froid

Rapide 40°C

TOUCHE

MARCHE/

ARRÊT

Consommation

Détergent

Minutes

Vaisselle qui sera lavée plus tard. — 5,0 0,02 10

Légèrement sale, sans résidus
d’aliments secs. * L’utilisation de

tablettes est déconseillée.

X * 13,0 0,70 30

AVANT D’UTILISER L’APPAREIL POUR LA
PREMIÈRE FOIS, LISEZ ATTENTIVEMENT CE
GUIDE DE CONSULTATION RAPIDE ET LES
INSTRUCTIONS D’INSTALLATION ! LA
GARANTIE ÉCHOIT AUTOMATIQUEMENT EN
CAS D’UTILISATION IMPROPRE DE L’APPAREIL.

Description des options et de l’afficheur

INDICATEUR DU NIVEAU DE SEL
RÉGÉNÉRANT

S’il est allumé, cela signifie qu’il est
nécessaire de réapprovisionner en sel.

1)

INDICATEUR DU NIVEAU DE
LIQUIDE DE RINÇAGE

S’il est allumé, cela signifie qu’il est
nécessaire de réapprovisionner en liquide
de rinçage.

Tabl eau

3

4

5

1) Données relatives aux programmes, établies conformément à la norme européenne EN 50242, obtenues dans des conditions de
fonctionnement normal (sans fonctions supplémentaires). Ces données peuvent varier en fonction des conditions effectives (charge,
options, température de l’eau d’alimentation, dureté de l’eau, etc.). Pour les programmes avec capteur, il peut y avoir des différence
allant jusqu’à 20 minutes suite au calibrage automatique du système.

2) Programme pour l’étiquette énergétique conforme à la norme EN 50242. - Remarques à l’intention des organismes de test : Pour obtenir
des informations détaillées sur les conditions de réalisation du test comparatif EN/Charge conforme et autres tests, veuillez contacter
l’adresser e-mail suivante : “[e-mail]”.

2)

Eco

Quotidien 60°C

Intensif 70°C

Normalement sale. X 16,0 1,05 155

50°C

Normalement sale ou très sale. X 16,0 1,35 120

Programme conseillé pour une
vaisselle très sale, spécial pour
poêles et casseroles.

X 17,0 1,65 145

5019 496 01605GSF 2500

F -1-

Comment régler le type de détergent : poudre/gel/tablette (si l’option est disponible)

Première utilisation

Afin de garantir des performances optimales
de lavage, il est NÉCESSAIRE de régler :
le type de DÉTERGENT et le DEGRÉ DE
DURETÉ DE L’EAU.

10

S

E

L

1

3

5

1- réservoir à sel
2- distributeur de liquide de rinçage
3- distributeur de détergent
4- paniers
5,6,7,8- fonctions disponibles sur le
bandeau de commandes
9- filtres
10- bras d’aspersion

2

86

7

1.Sélectionnez le 3e
programme (voir le
Tableau des programmes

- page 1)

2. Appuyez sur la
touche DÉPART
pendant 7 secondes

Sur les modèles non équipés de la fonction “type de détergent”, les indicateurs du niveau de sel et de liquide de rinçage sont allumés lorsque vous utilisez des
tablettes.

4

Comment régler le niveau de dureté de l’eau

9

* uniquement après le premier lavage
ou si le degré de dureté de l’eau a été

modifié

1. Contactez votre Compagnie de distribution de l’eau pour

connaître le degré de dureté de l’eau.

Degrés

allemands °dH

0 - 5 0 - 9 0 - 6,3 Douce 1 1x

6 - 10 10 - 18 7 - 12,6 Moyenne 2 2x
11 - 15 19 - 27 13,3 - 18,9 Moyenne 3 3x
16 - 21 28 - 37 19,6 - 25,9 Semi-dure 4 4x
22 - 28 38 - 50 26,6 - 35 Dure 5 5x
29 - 35 51 - 63 35,7 - 44,1 Trè s du r e 6 6x

36 - 60 64 - 107 44,8 - 74,9

Degrés

français °fH

Degrés

anglais °eH

3a. Choisissez le type

de détergent...

Types de

détergent

Poudre ou gel

(réglage d’usine)

Tablettes 2 en 1 ajouter sel

Tablettes 3 en 1

Tablette tout-en-1

3b....et sélectionnez-le sur l’appareil

à l’aide de la touche DÉPART

(conformément a u tableau ci-dessous)

Modèles de lave-vaisselle

modèle sans

affichage

3h 6h 9h

modèle avec affichage

pas de

symbole

4. N’oubliez pas de réapprovisionner
en sel et en liquide de rinçage
quand l’indicateur le signale
(comme indiqué ci-dessous).

ajouter sel

sel

ajouter liquide de

rinçage

liquide de

rinçage

liquide de

rinçage

5. Éteignez l’appareil, puis
rallumez-le pour
mémoriser les réglages.

Allumez l’appareil

- Sélectionnez le 2e programme “P2” - consultez le Tableau des programmes.

- Appuyez (au moins 5 secondes) sur la touche DÉPART, jusqu’à ce que le voyant DÉPART clignote.

- Le degré de dureté de l’eau réglé s’affiche à l’écran (s’il est présent) ou la touche DÉPART clignote.

- Chaque fois que vous appuyez sur la touche DÉPART, la valeur augmente. Après avoir atteint le chiffre 7, le cycle
recommence sur le chiffre 1.

- La machine doit être mise hors tension pour mémoriser le réglage choisi.

Degré de
dureté de

l’eau

Extrêmement

dure

2. Entrez cette valeur dans
votre machine

Lave-vaisselle

avec affichage

: insérer la

valeur à

l’écran

Lave-vaisselle

sans affichage :

compter le
nombre de

clignotements

du voyant

DÉPART

7 7x

Suggestions pour l’utilisation du

détergent

Gel ou poudre

(liquide de

rinçage et sel)

passer à
l’étape 1

(voir

“Contrôle

quotidien”)

Tablettes

s’il est
nécessaire de
réapprovision

ner en sel,

passer à
l’étape 1

(voir

“Contrôle

quotidien”)

La dureté de l’eau est réglée en usine sur
“Semi-dure” (le chiffre “4” est visualisé à
l’écran ou le voyant DÉPART clignote 4
fois).

Même si vous utilisez des tablettes
contenant du sel, il sera nécessaire que
vous ajoutiez du sel régénérant, car le
pouvoir d’adoucissement de ces
détergents est insuffisant en présence
d’eau particulièrement dure.

F -2-

1

Remplir le réservoir à sel - Le sel dissout le tartre (opération superflue si le niveau de dureté de l’eau est réglé sur “douce” !)

Contrôle quotidien

Indicateur optique
(selon le modèle).
Dévissez le
bouchon.

Le voyant du sel régénérant ne s’éteindra qu’au bout de plusieurs cycles de lavage. Si la
dureté de l’eau est égale à 1 (douce), n’utilisez pas de sel régénérant.

Remplissez le
réservoir à sel d’eau
lors de la première
utilisation
uniquement.

Indicateur du

niveau de sel

(selon le modèle)

Le voyant correspondant s’allume sur le

bandeau de commandes quand IL EST

NÉCESSAIRE DE RÉAPPROVISIONNER

EN SEL RÉGÉNÉRANT.

Ajoutez du sel

(n’ajoutez jamais
de détergent !).
min. 1,5 kg
max. 2 kg

Approvisionner en liquide de rinçage (pas nécessaire en cas d’utilisation de tablettes). Comment régler le dosage du liquide de rinçage

La quantité de liquide de rinçage peut être
adaptée au détergent utilisé. Plus le réglage est
bas, plus la quantité de liquide de rinçage utilisée
sera faible (réglage d’usine : position 4).
Appuyez sur le levier pour ouvrir le couvercle. À
l’aide d’une pièce de monnaie ou de tout objet
similaire, faites tourner la flèche dans la position
souhaitée. Dès que vous avez modifié la quantité
de liquide de rinçage, refermez le couvercle.

Utilisez une seule tablette par
cycle ; placez-la dans le
distributeur.

2

Indicateur du niveau de liquide de rinçage (selon le
modèle)

Utilisez exclusivement du liquide de rinçage pour lave-vaisselle. Essuyez immédiatement le liquide qui aurait débordé. Ceci évitera la formation excessive de mousse susceptible de provoquer un mauvais fonctionnement de l’appareil.

Des rayures sont présentes sur la vaisselle : réglez le dosage du liquide de rinçage sur une position inférieure (1, 2 ou 3). La vaisselle n’est pas sèche : réglez la quantité sur un chiffre plus élevé (5 ou 6). La vaisselle en plastique sèche plus
difficilement et un réglage sur une position supérieure ne modifiera pas le résultat.

Les détergents avec produit de rinçage ne seront efficaces qu’avec des programmes de longue durée. Avec les programmes de courte durée, il se peut que vous constatiez la présence de résidus de détergent sur la vaisselle
(utilisez éventuellement des détergents en poudre). Les détergents avec produits de rinçage ont tendance à produire une quantité excessive de mousse.

Approvisionner en détergent -

3

Indicateur
optique B

Au besoin, ouvrez le
couvercle en
appuyant sur le levier.

Le voyant correspondant sur le bandeau de commandes s’allume quand IL EST
NÉCESSAIRE DE RÉAPPROVISIONNER EN LIQUIDE DE RINÇAGE.

Ver sez l e

liquide de
rinçage jusqu’au

repère maxi
~100 ml

Utilisez uniquement des détergents spécifiques pour lave-vaisselle et conformez-vous aux instructions du fabricant

Tablette / gel / poudre

Ouvrez le couvercle A
(en appuyant sur le
levier).

Remplissez le
distributeur de
détergent juste avant
de commencer le
lavage.

Indicateur optique (selon le
modèle). Vissez le bouchon.
Éliminez les résidus de sel
présents autour du bouchon.

orange : OK. clair : RÉAPPROVISIONNER

foncé : OK. clair : RÉAPPROVISIONNER

Usage quotidien

F -3-
