Page 1

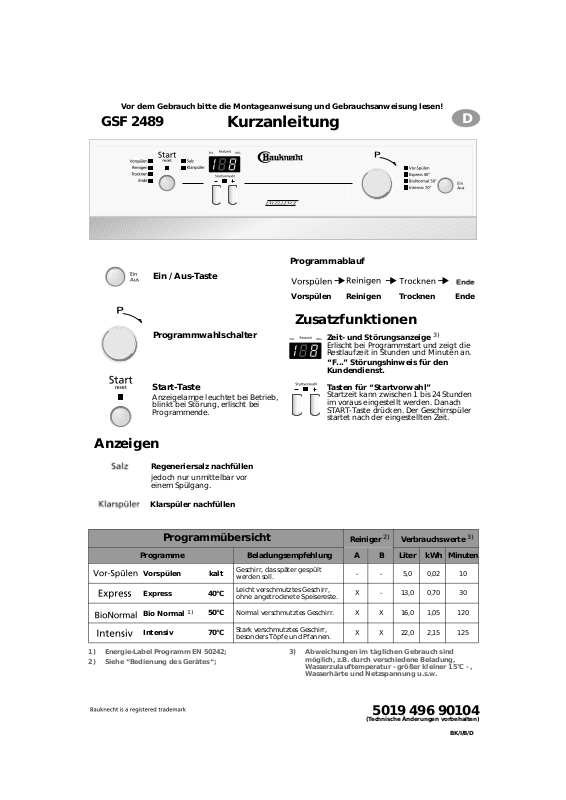

Vor dem Gebrauch bitte die Montageanweisung und Gebrauchsanweisung lesen!

GSF 2489

Kurzanleitung

Programmablauf

Ein / Aus-Taste

Vorspülen Reinigen Trocknen Ende

Zusatzfunktionen

Programmwahlschalter

Zeit- und Störungsanzeige

Erlischt bei Programmstart und zeigt die Restlaufzeit in Stunden und Minuten an.

“F...” Störungshinweis für den Kundendienst.

Start-Taste

Anzeigelampe leuchtet bei Betrieb, blinkt bei Störung, erlischt bei Programmende.

Anzeigen

Regeneriersalz nachfüllen

jedoch nur unmittelbar vor einem Spülgang.

Klarspüler nachfüllen

Programmübersicht

Programme Beladungsempfehlung A B Liter kWh Minuten

Vorspülen kalt

Express 40°C

Bio Normal

Intensiv 70°C

1) Energie-Label Programm EN 50242;

2) Siehe “Bedienung des Gerätes“;

50°C

Tasten für “Startvorwahl”

Startzeit kann zwischen 1 bis 24 Stunden im voraus eingestellt werden. Danach START-Taste drücken. Der Geschirrspüler startet nach der eingestellten Zeit.

Reiniger

Geschirr, das später gespült werden soll.

Leicht verschmutztes Geschirr, ohne angetrocknete Speisereste.

Normal verschmutztes Geschirr. X X 16,0 1,05 120

Stark verschmutztes Geschirr, besonders Töpfe und Pfannen.

3) Abweichungen im täglichen Gebrauch sind möglich, z.B. durch verschiedene Beladung, Wasserzulauftemperatur - größer kleiner 15°C - , Wasserhärte und Netzspannung u.s.w.

X - 13,0 0,70 30

X X 22,0 2,15 125

Verbrauchswerte

- - 5,0 0,02 10

5019 496 90104

(Technische Änderungen vorbehalten)

BK/I/B/D

Page 2

Bedienung des Gerätes

Zusätzliche Hinweise finden Sie in den einzelnen Kapiteln der Gebrauchsanweisung.

EIN

Gerät einschalten

/ AUS-Taste drücken.

Reiniger einfüllen

Klarspüler

kontrollieren

Regeneriersalz

kontrollieren

Körbe beladen

Tür schließen,

Wasserhahn öffnen

Programm wählen

Zusatzfunktionen

wählen

Kammer Bei jedem Spülgang. Kammer Nur bei Programmen mit Vorspülen.

Mechanische Anzeige C. Elektrische Anzeigelampe auf Bedienungsblende (wenn vorhanden).

Nur wenn Wasserenthärter vorhanden.

Mechanische Anzeige D. Elektrische Anzeigelampe auf Bedienungsblende (wenn vorhanden).

Siehe Beladungshinweise.

Das zuletzt gewählte Programm leuchtet. Auf gewünschtes Programm einstellen (mit Taste oder Drehknopf). Entsprechende Anzeigelampe leuchtet auf.

Bei Bedarf (wenn vorhanden). Entsprechende Anzeigelampe leuchtet auf.

Danach ist das gewählte

START-Taste drücken

Spülvorgang

Gerät ausschalten

Wasserhahn schließen,

Körbe entladen

Programm gespeichert (auch bei Stromausfall).

Erst nachdem die START-Taste erloschen ist: EIN / drücken. Sämtliche Anzeigelampen erlöschen.

Achtung: Dampfaustritt beim Öffnen der Tür!

Beim Entladen des Gerätes mit dem Unterkorb beginnen.

“Programm wechseln”

START-Taste 2 Sek. gedrückt halten, bis Anzeigelampe erlischt;

Programm neu wählen und START-Taste erneut drücken.

- Tür nur wenn erforderlich öffnen (Vorsicht: Heißer Dampf).

- Wird das Gerät vorzeitig ausgeschaltet, läuft das Programm nach dem Wiedereinschalten an der unterbrochenen Stelle weiter.

AUS

-Taste

BK/II/B/D

Page 3

Beladungshinweise und Korbausstattung

Oberkorb:

Multifunktionsablage (A)

Je nach Position, z.B. lange Besteckteile, Tassen und Gläser. Drei Positionen möglich.

Geschirrhalter (B):

Je nach Position, z.B. Teller, Tassen und langstielige Gläser.

Glashalter schwenkbar (C)

Je nach Position, z.B. kleine oder langstielige Gläser.

Halbe Beladung:

Nur

Oberkorb beladen.

Besteckkorb (D) im Oberkorb positionieren.

Höhenverstellung (auch mit Beladung):

Untere Stellung:

•

beiden

Korbgriffe (E) nach außen ziehen und Korb absenken.

Obere Stellung:

• Korbgriffe (E) bis zum Einrasten nach oben ziehen (Auslieferungszustand).

Die beiden Korbgriffe müssen sich auf gleicher Höhe befinden.

Die

beiden

je nach Geräteausführung

Unterkorb:

Je nach Geräteausführung mit klappbaren oder festen Tellerhaltern (F).

Halbe Beladung:

Nur

Unterkorb beladen.

Die Spülkraft, vor allem für Teller und Töpfe, wird erhöht.

Besteckkorb (G) oder (H):

Je nach Modell ist ein aufsteckbarer Gittereinsatz (I) zur Separierung der Besteckteile beigefügt. Besteckkorb (D) nur bei Geräten mit halber Beladung.

Bitte keine Gegenstände im Geschirrspüler reinigen, die ungeeignet sind, z.B. Holz, Aluminium, Zinn, Geschirr mit Dekor (ohne Unterglasur), Silberbesteck.

Kann beim Händler gekauft werden:

Multifunktionsablage (A) - Set Nr. AMH 369.

Glashalter schwenkbar (C) - Set Nr. WGH 1000.

BK/III/D

Page 4

Was tun, wenn...

Sollte Ihr Gerät nicht ordnungsgemäß funktionieren, dann überprüfen Sie bitte die folgenden Punkte, bevor Sie den Kundendienst rufen (* siehe auch entsprechendes Kapitel in der Gebrauchsanweisung).

Störung Ursache Abhilfe

Gerät läuft nicht an

Geschirr nicht trocken

Geschirr nicht sauber

Sand- und grießartige

• Keine Wasserzufuhr. • Wasserhahn öffnen.

• Zu geringe Wasserzufuhr. • Zulaufsieb an Wasserhahn reinigen.

• Keine Stromzufuhr. • Netzstecker einstecken.

• Startzeit ist vorgewählt. • ggf. Startzeit auf “0” stellen.

• Klarspülmenge zu niedrig. • Dosierung er höh en *.

• Restwasser in Vertiefungen. • Geschirrteile schräg positionieren.

• Geschirrflächen werden von Wasserstrahl nicht erreicht.

• Zu wenig Reiniger. • Entsprechen d Herst ellerangabe dosieren.

• Falsches Programm eingestellt. • Stärkeres Programm wählen.

• Sprüharme blockiert. • Sprüharme müssen sich frei drehen.

• Düsen in Sprüharmen verstopft. • Verschmutzung beseitigen *.

• Reiniger nicht geeignet/zu alt. • Einsatz eines guten Markenreinigers.

• Siebe verschmutzt. • Siebe regelmäßig prüfen/ ggf. reinigen *.

Knickfreie Verlegung Zulaufschlauch prüfen.

• START-Taste drücken.

• Tür schließen.

• Sicherung im Haus prüfen.

• Geschirr so einordnen, dass es sich nicht berührt. Hohlflächen nach unten positionieren.

Rückstände

• Siebe nicht richtig positioniert. • Sieb richtig einlegen und festziehen *.

Verfärbung Kunststoffteile

• Tomaten-/Karottensaft,... • Abhängig von Material, ggf. Reiniger mit stärkerer Bleichwirkung verwenden.

Beläge auf Geschirr

• entfernbar • Flecken an Geschirr/Gläsern. • Klarspüldosiermenge erhöhen *.

• Schlieren/Streifen an Gläsern. • Klarspüldosiermenge reduzieren *.

• Salzbelag auf Geschirr/Gläsern. • Salzbehälterdeckel richtig verschließen *.

• nicht entfernbar • Wasserenthärtung unzureichend, Kalkflecken.

• Wasserhärteeinstellung korrigieren, ggf. Salz nachfüllen *.

Gläser trübe/blind Rost auf Besteck Fehlererkennung

Gerät

• Nicht spülmaschinenbeständig. • Spülbeständige Gläser verwenden.

• Nicht ausreichend rostbeständig. • Spülbeständiges Besteck verwenden.

• START-Lampe blinkt. • Prüfe n, ob Filtersystem verschmutzt ist und ggf. reinigen *. Programm neu starten. START-Taste 2 Sekunden drücken, bis Anzeigelampe START erlischt. Programm neu wählen und START-Taste erneut drücken.

• Anzeige F... (wenn vorhanden). • Service benachrichtigen.

Sollte die Störung nach o.g. Kontrollen weiterhin bestehen oder erneut auftreten, schalten Sie das Gerät aus und schließen Sie den Wasserhahn. Setzen Sie sich bitte mit Ihrer Kundendienststelle in Verbindung (siehe hierzu Garantieheft).

Bitte halten Sie für den Anruf bei Ihrer Kundendienststelle folgende Angaben bereit:

• Kurze Beschreibung der Störung.

• Gerätetype und Modell.

• Servicenummer, d.h. die Zahl auf dem Service-Aufkleber an der rechten Türinnenseite.

BK/IV/D
