PLACA A GÁS ENCASTRÁVEL

AE BG CZ DZ ES GR HR HU IT MA PT RO RS RU SI SK TN UA

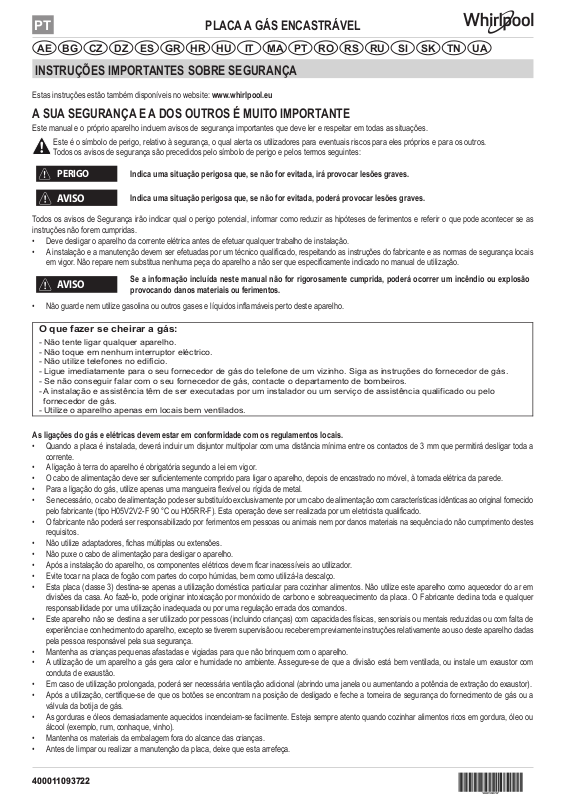

INSTRUÇÕES IMPORTANTES SOBRE SEGURANÇA

Estas instruções estão também disponíveis no website: www.whirlpool.eu

A SUA SEGURANÇA E A DOS OUTROS É MUITO IMPORTANTE

Este manual e o próprio aparelho incluem avisos de segurança importantes que deve ler e respeitar em todas as situações.

Este é o símbolo de perigo, relativo à segurança, o qual alerta os utilizadores para eventuais riscos para eles próprios e para os outros. Todos os avisos de segurança são precedidos pelo símbolo de perigo e pelos termos seguintes:

Indica uma situação perigosa que, se não for evitada, irá provocar lesões graves.

Indica uma situação perigosa que, se não for evitada, poderá provocar lesões graves.

Todos os avisos de Segurança irão indicar qual o perigo potencial, informar como reduzir as hipóteses de ferimentos e referir o que pode acontecer se as instruções não forem cumpridas.

• Deve desligar o aparelho da corrente elétrica antes de efetuar qualquer trabalho de instalação.

• A instalação e a manutenção devem ser efetuadas por um técnico qualicado, respeitando as instruções do fabricante e as normas de segurança locais

em vigor. Não repare nem substitua nenhuma peça do aparelho a não ser que especicamente indicado no manual de utilização.

Se a informação incluída neste manual não for rigorosamente cumprida, poderá ocorrer um incêndio ou explosão provocando danos materiais ou ferimentos.

• Não guarde nem utilize gasolina ou outros gases e líquidos inamáveis perto deste aparelho.

As ligações do gás e elétricas devem estar em conformidade com os regulamentos locais.

• Quando a placa é instalada, deverá incluir um disjuntor multipolar com uma distância mínima entre os contactos de 3 mm que permitirá desligar toda a corrente.

• A ligação à terra do aparelho é obrigatória segundo a lei em vigor.

• O cabo de alimentação deve ser sucientemente comprido para ligar o aparelho, depois de encastrado no móvel, à tomada elétrica da parede.

• Para a ligação do gás, utilize apenas uma mangueira exível ou rígida de metal.

• Se necessário, o cabo de alimentação pode ser substituído exclusivamente por um cabo de alimentação com características idênticas ao original fornecido

pelo fabricante (tipo H05V2V2-F 90 °C ou H05RR-F). Esta operação deve ser realizada por um eletricista qualicado.

• O fabricante não poderá ser responsabilizado por ferimentos em pessoas ou animais nem por danos materiais na sequência do não cumprimento destes requisitos.

• Não utilize adaptadores, chas múltiplas ou extensões.

• Não puxe o cabo de alimentação para desligar o aparelho.

• Após a instalação do aparelho, os componentes elétricos devem car inacessíveis ao utilizador.

• Evite tocar na placa de fogão com partes do corpo húmidas, bem como utilizá-la descalço.

• Esta placa (classe 3) destina-se apenas a utilização doméstica particular para cozinhar alimentos. Não utilize este aparelho como aquecedor do ar em

divisões da casa. Ao fazê-lo, pode originar intoxicação por monóxido de carbono e sobreaquecimento da placa. O Fabricante declina toda e qualquer

responsabilidade por uma utilização inadequada ou por uma regulação errada dos comandos.

• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de

experiência e conhecimento do aparelho, excepto se tiverem supervisão ou receberem previamente instruções relativamente ao uso deste aparelho dadas pela pessoa responsável pela sua segurança.

• Mantenha as crianças pequenas afastadas e vigiadas para que não brinquem com o aparelho.

• A utilização de um aparelho a gás gera calor e humidade no ambiente. Assegure-se de que a divisão está bem ventilada, ou instale um exaustor com

conduta de exaustão.

• Em caso de utilização prolongada, poderá ser necessária ventilação adicional (abrindo uma janela ou aumentando a potência de extração do exaustor).

• Após a utilização, certique-se de que os botões se encontram na posição de desligado e feche a torneira de segurança do fornecimento de gás ou a

válvula da botija de gás.

• As gorduras e óleos demasiadamente aquecidos incendeiam-se facilmente. Esteja sempre atento quando cozinhar alimentos ricos em gordura, óleo ou álcool (exemplo, rum, conhaque, vinho).

• Mantenha os materiais da embalagem fora do alcance das crianças.

• Antes de limpar ou realizar a manutenção da placa, deixe que esta arrefeça.

400011093722

• Estas instruções são apenas válidas nos países onde o símbolo se encontra na placa de características (sob a placa).

AVISO

(amarelo/verde)

AVISO

• Este produto não se destina a ser instalado nem operado no exterior.

AVISO: Em caso de quebra do vidro da placa:

• desligue de imediato todos os queimadores e qualquer elemento de aquecimento elétrico e isole o aparelho da alimentação de corrente;

• não toque na superfície do aparelho;

• não utilize o aparelho.

GUARDE ESTAS INSTRUÇÕES

INSTALAÇÃO

Desembale a placa e certique-se de que esta não foi danicada durante o transporte. Se tiverem ocorrido problemas, contacte o revendedor ou o Serviço Pós-Venda mais próximo.

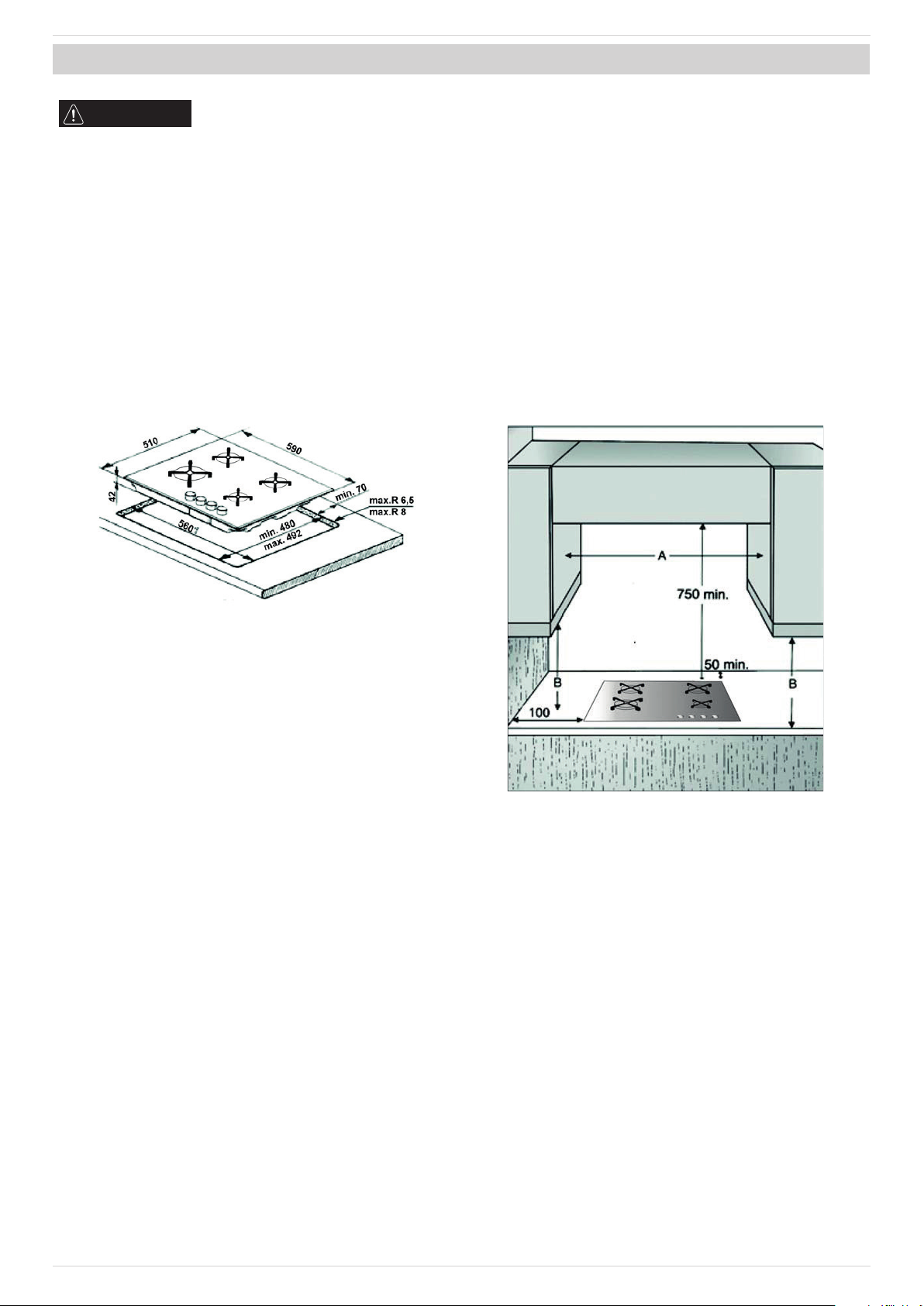

INFORMAÇÃO TÉCNICA PARA QUEM INSTALAR A PLACA

• Utilize luvas de proteção quando manusear, preparar e instalar o produto.

• Este produto pode ser encastrado numa bancada com 20 a 60 mm de espessura.

• Se não for inserido um forno sob a placa, insira um painel separador com uma superfície no mínimo igual à abertura existente no tampo. Este painel deve ser colocado a uma distância máxima de 150 mm abaixo da superfície superior da bancada, mas nunca a menos de 20 mm do fundo

da placa. Caso pretenda instalar um forno sob a placa, certique-se de que este está equipado com um sistema de arrefecimento. O fabricante

declina toda e qualquer responsabilidade se for instalado um forno de outra marca sob a placa.

Antes da instalação, certique-se de que:

• as condições de abastecimento de gás local (natureza e pressão) são compatíveis com as denições da placa (consulte a placa de características e a tabela dos injetores);

• as superfícies do armário ou aparelhos adjacentes à placa são resistentes ao calor de acordo com os regulamentos locais;

• o aparelho não está ligado a um dispositivo de extração de fumos (exaustor). Este deve ser instalado de acordo com os regulamentos de instalação em vigor. Deve ser tomada atenção especial aos requisitos relevantes relativos à ventilação;

• os produtos da combustão são expelidos para o exterior através de condutas especícas ou ventoinhas elétricas instaladas na parede e/ou janela.

LIGAÇÃO DO GÁS

Esta operação deve ser realizada por um técnico qualicado.

• O sistema de abastecimento de gás deve cumprir os regulamentos locais.

• Pode encontrar regulamentos especícos para alguns países no parágrafo “Referência a Regulamentos Locais”. Se não existir informação relativa ao seu País, peça informações à pessoa que instalar a placa.

• A ligação da placa à rede de gás canalizado ou a uma botija de gás, deve ser feita através de um tubo de cobre ou aço rígido com braçadeiras que cumpram os regulamentos locais, ou através de uma mangueira

de superfície contínua que cumpra os regulamentos locais. O comprimento máximo da mangueira é de 2

metros lineares.

• Ligue o cotovelo (A)* ou (B)* fornecido, ao tubo de entrada principal da placa e introduza a anilha (C) fornecida, em conformidade com EN 549.*

*O cotovelo (A) deve ser usado em França e o cotovelo (B) em todos os outros países.

IMPORTANTE: se usar um tubo de aço inoxidável, este deve ser instalado de forma a não tocar em qualquer parte móvel do armário. Este deve passar por uma área onde não existam obstruções e onde

seja possível inspecioná-lo a todo o seu comprimento.

• Após a ligação ao abastecimento de gás, procure se existem fugas usando água com detergente. Ligue os queimadores e rode os botões desde a posição máxima até à posição mínima para vericar a estabilidade da chama.

LIGAÇÃO ELÉCTRICA

Esta operação deve ser realizada por um técnico qualicado.

• As ligações elétricas devem estar em conformidade com os regulamentos locais.

• A ligação deste aparelho a terra é obrigatória por lei.

• Não utilize extensões.

IMPORTANTE: os dados relevantes sobre voltagem e absorção de energia estão indicados na placa de características.

Terra

MONTAGEM

mm 04 opoTmm 02 opoT

mm 06 opoTmm 03 opoT

AVISO

Depois de limpar a superfície periférica, aplique a junta fornecida na placa conforme indicado

na gura.

Posicione a placa sobre a abertura da bancada que foi feita respeitando as dimensões indicadas nas Instruções.

NOTA: o cabo de alimentação deve ser sucientemente longo para permitir ser extraído para cima.

Para xar a placa, utilize os suportes (A) fornecidos. Fixe os suportes nos respetivos orifícios indicados pelas setas e aperte-os com os respetivos parafusos de acordo com a espessura da bancada (consulte as guras seguintes).

NÃO

ADAPTAR A DIFERENTES TIPOS DE GÁS

Esta operação deve ser realizada por um técnico qualicado.

Se o aparelho vai ser usado com um tipo de gás diferente do que está indicado na placa de características e etiqueta de informações no topo da placa, mude os injetores.

Retire a etiqueta de informações e guarde-a com o livro de instruções.

Utilize reguladores de pressão adequados à pressão do gás indicada nas Instruções:

• o injetor de gás deve ser trocado pelo Serviço Pós-Venda ou por um técnico qualicado;

• o injetor não fornecido com o aparelho deve ser encomendado ao Serviço Pós-Venda;

• ajuste a denição mínima das torneiras.

NOTA: quando é usado gás de petróleo líquido (G30/G31), o parafuso de ajuste de saída mínima de gás, deve ser apertado o máximo possível.

IMPORTANTE: se tiver diculdade em rodar os botões dos queimadores, contacte o Serviço Pós-Venda para substituir a torneira do queimador

caso tenha algum defeito. IMPORTANTE: quando utiliza uma botija de gás, esta deve ser colocada devidamente (na posição vertical).

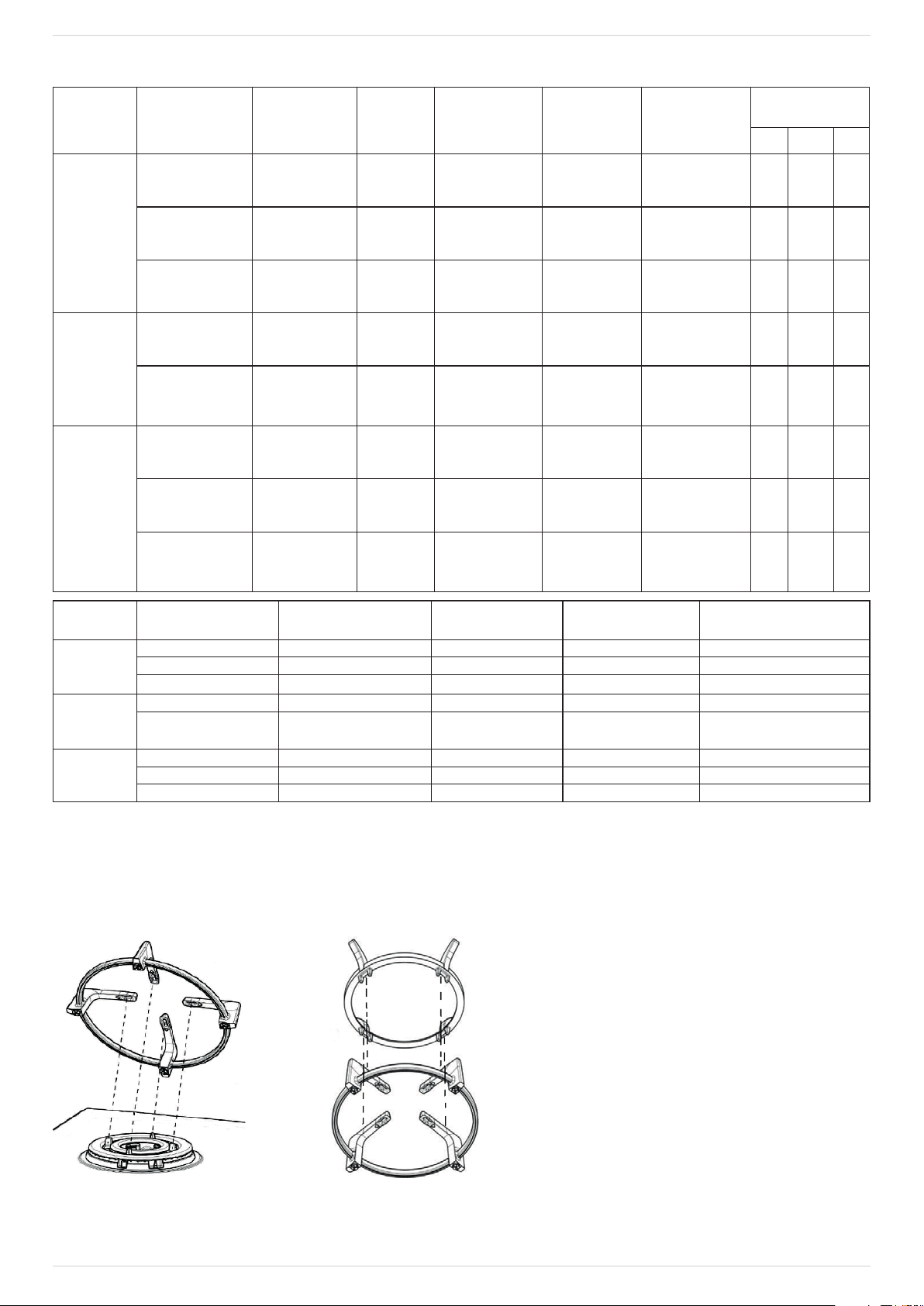

SUBSTITUIR OS INJETORES (consulte a tabela de injetores nas Instruções)

• Retire as grelhas (A).

• Extraia os queimadores (B).

• Utilizando uma chave sextavada do tamanho adequado, desaperte o injetor (C), desaperte

o injetor que quer substituir.

• Substitua-o pelo injetor adequado ao novo tipo de gás.

• Torne a montar o injetor em (D).

• Se tiver um queimador com várias coroas, utilize a chave lateral para substituir o injetor (E).

Antes de instalar a placa, não se esqueça de axar a placa de calibração do gás fornecida com os injetores, de forma que esta cubra a informação anterior relativa à calibração de gás.

AJUSTAR A SAÍDA MÍNIMA DE GÁS DAS TORNEIRAS

Para garantir que a saída mínima está corretamente ajustada, retire o botão e faça o seguinte:

• aperte o parafuso para reduzir a altura da chama (-);

• solte o parafuso para aumentar a altura da chama (+). Os ajustes devem ser realizados com o botão na posição de mínimo (chama pequena) :

• O ar primário dos queimadores não precisa de ser ajustado;

• Nesta fase, ligue os queimadores e rode os botões desde a posição máxima até à posição mínima para vericar a estabilidade da chama.

Quando terminar o ajuste, torne a selar usando cera ou um material equivalente.
