Avant d'utiliser le lave-vaisselle pour la première fois, nous vous conseillons de lire
les instructions de montage et d'utilisation!

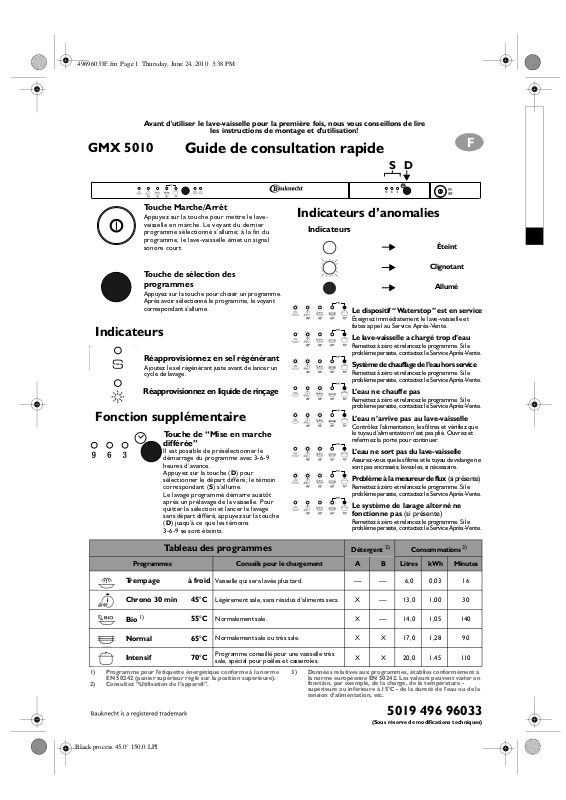

GMX 5010
Guide de consultation rapide
Touche Marche/Arrêt
Appuyez sur la touche pour mettre le lavevaisselle en marche. Le voyant du dernier
programme sélectionné s’allume; à la fin du
programme, le lave-vaisselle émet un signal
sonore court.
Touche de sélection des
programmes
Appuyez sur la touche pour choisir un programme.
Après avoir sélectionné le programme, le voyant
correspondant s’allume.
Indicateurs
Réapprovisionnez en sel régénérant
Ajoutez le sel régénérant juste avant de lancer un
cycle de lavage.
Réapprovisionnez en liquide de rinçage
Fonction supplémentaire
Touche de “Mise en marche
différée”
Il est possible de présélectionner le
démarrage du programme avec 3-6-9
heures d’avance.
Appuyez sur la touche (D) pour
sélectionner le départ différé; le témoin
correspondant (S) s’allume.
Le lavage programmé démarre ausitôt
après un prélavage de la vaisselle. Pour
quitter la sélection et lancer le lavage
sans départ différé, appuyez sur la touche
(D) jusqu’à ce que les témoins
3-6-9 se sont éteints.
DS
Indicateurs d’anomalies
Indicateurs
Clignotant
Le dispositif “Waterstop” est en service
Éteignez immédiatement le lave-vaisselle et
faites appel au Service Après-Vente.
Le lave-vaisselle a chargé trop d’eau
Remettez à zéro et relancez le programme. Si le
problème persiste, contactez le Service Après-Vente.
Système de chauffage de l’eau hors service
Remettez à zéro et relancez le programme. Si le
problème persiste, contactez le Service Après-Vente.
L’eau ne chauffe pas
Remettez à zéro et relancez le programme. Si le
problème persiste, contactez le Service Après-Vente.
L’eau n’arrive pas au lave-vaisselle
Contrôlez l’alimentation, les filtres et vérifiez que
le tuyau d’alimentation n’est pas plié. Ouvrez et
refermez la porte pour continuer.
L’eau ne sort pas du lave-vaisselle
Assurez-vous que les filtres et le tuyau de vidange ne
sont pas encrassés; lavez-les, si nécessaire.
Problème à la mesureur de flux
Remettez à zéro et relancez le programme. Si le
problème persiste, contactez le Service Après-Vente.
Le système de lavage alterné ne
fonctionne pas
Remettez à zéro et relancez le programme. Si le
problème persiste, contactez le Service Après-Vente.
(si présente)
F
Éteint
Allumé
(si présente)
Tableau des programmes
Programmes Conseils pour le chargement A B Litres kWh Minutes
Tr e m p a g e à froid
Chrono 30 min 45°C
1)
Bio
Normal 65°C
Intensif 70°C
1) Programme pour l'étiquette énergétique conforme à la norme
EN 50242 (panier supérieur réglé sur la position supérieure).
2) Consultez “Utilisation de l’appareil”.
Black process 45.0° 150.0 LPI
Vaisselle qui sera lavée plus tard.
Légèrement sale, sans résidus d’aliments secs. X
Normalement sale. X
55°C
Normalement sale ou très sale. X X 17,0 1,28 90
Programme conseillé pour une vaisselle très
sale, spécial pour poêles et casseroles.
Détergent
— —
X X 20,0 1,45 110
3) Données relatives aux programmes, établies conformément à
la norme européenne EN 50242. Les valeurs peuvent varier en
fonction, par exemple, de la charge, de la température supérieure ou inférieure à 15°C - de la dureté de l’eau ou de la
tension d’alimentation, etc.
2)
Consommations
6,0 0,03 16
13,0 1,00 30
—
14,0 1,05 140
—
3)
5019 496 96033
(Sous réserve de modifications techniques)
Page 2
D
49696033F.fm Page 2 Thursday, June 24, 2010 3:38 PM
Comment utiliser l’appareil
Pour de plus amples explications, consultez les différents chapitres de la notice d’emploi.
Ouvrez la porte
Comment remplir le
distributeur de détergent
Contrôlez le niveau du
liquide de rinçage
Contrôlez le niveau du
sel régénérant
Chargez les paniers
Sélectionnez le programme
Sélectionnez les
fonctions supplémentaires
Appuyez sur la touche
Départ pour démarrer le
programme
Appuyez sur la touche
Grand distributeur
A
Marche/Arrêt
.
C
BA
Petit distributeur
Indicateur mécanique C.
Voyant sur le bandeau de commande (si présent).
Uniquement sur modèles avec
adoucisseur.
Indicateur mécanique D.
Voyant sur le bandeau de commande
(si présent).
Consultez les instructions pour le chargement des paniers.
Appuyez sur la touche jusqu’à ce que le voyant du programme choisi
s’allume.
Si nécessaire (si présentes).
Le voyant correspondant s’allume.
“Annuler”
Ouvrez la porte, appuyez sur la touche
jusqu’à ce que les voyants 4 + 5
(indiquant “end” sur le bandeau de
commande) s’allument.
Refermez la porte au bout d’1 min.
environ. le lave-vaisselle va en fin de
cycle.
B
“Modifier le programme en cours”
Ouvrez la porte.
Sélectionnez un autre programme et
refermez la porte pour faire
démarrer le nouveau programme.
Ouvrez le robinet d’eau,
d’eau, déchargez les paniers
Black process 45.0° 150.0 LPI
fermez la porte
lavage
Cycle de
Éteignez l’appareil
Fermez le robinet
- N’ouvrez la porte qu’en cas de
nécessité absolue (Attention : au
nuage de vapeur).
- Si vous éteignez l’appareil en
cours de programme, lorsque
vous le remettrez en marche, le
programme redémarrera là où le
cycle a été interrompu.
Lorsque le programme est terminé, un signal sonore court est émis. Les
voyants 4 + 5 (indiquant “end” sur le bandeau de commande)
Ouvrez la porte et appuyez sur la touche
Tous les voyants s’éteignent.
Attention : au nuage de vapeur lorsque vous ouvrirez la porte !
Déchargez l’appareil en commençant par le panier inférieur.
Marche/Arrêt
s’allument.
.
Page 3
49696033F.fm Page 3 Thursday, June 24, 2010 3:38 PM
Indications relatives au chargement du
lave-vaisselle et à la configuration des paniers
Panier supérieur :
Supports de tasses (A) :
En fonction de la position, soulevés ou
abaissés.
Placez les verres au milieu et sur la
droite, les petites assiettes à gauche,
sous les grilles porte tasses.
Placez les pièces longues et étroites
(fourchettes à viande, couteaux) sur
le fond du panier, droits et la pointe
tournée vers l’appareil.
Réglage de la hauteur
verticale du panier :
Débloquez les dispositifs d’arrêt (B)
des deux glissières de coulissement.
Dégagez le panier.
Replacez le panier à la hauteur choisie.
Bloquez les dispositifs d’arrêt (B).
Le panier doit être au même
niveau des deux côtés.
A
en fonction du modèle de l’appareil
A
B
B
Panier inférieur :
Avec supports rabattables pour
assiettes.
Paniers à couverts :
Ils sont équipés de grilles (C) pour
éviter de superposer les couverts.
Placez les objets qui risquent de
vous blesser dans le panier, la
pointe tournée vers le bas.
Introduisez uniquement des articles pouvant être lavés au lave-vaisselle. N’introduisez pas des articles qui ne
peuvent pas être lavés au lave-vaisselle : objets en bois, en aluminium, en plastique, en étain, vaisselle décorée
(non émaillée), couverts en argent.
Black process 45.0° 150.0 LPI
C
C
C
C
Page 4
49696033F.fm Page 4 Thursday, June 24, 2010 3:38 PM
Ce qu’il convient de faire en cas de...
En cas de problème de fonctionnement ou de mauvais résultat de lavage, vérifiez les points suivants avant de vous adresser au
Service Après-Vente (* consultez également le chapitre correspondant dans les notices d’emploi).
Problème Cause Solution
L’appareil ne fonctionne
pas
La vaisselle n’est pas
sèche
La vaisselle n’est pas
tout à fait propre
Des résidus sous forme
de grains de sable ou de
granulés sont présents
• L’eau n’arrive pas. • Ouvrez le robinet.
• L’appareil charge une quantité d’eau
insuffisante.
• Le courant est coupé. • Branchez la fiche dans la prise de courant.
• La quantité de produit de rinçage est
insuffisante.
• Il reste de l’eau dans les parties creuses. • Chargez la vaisselle de manière à ce qu’elle soit inclinée.
• Le jet d’eau n’atteint pas toutes les
surfaces de la vaisselle.
• La quantité de détergent est
insuffisante.
• Le programme sélectionné ne convient pas. • Sélectionnez un programme de lavage plus intensif.
• Les bras d’aspersion sont bloqués. • Les bras d’aspersion doivent tourner librement.
• Les gicleurs des bras d’aspersion sont bloqués. • Retirez les impuretés qui empêchent l’eau d’affluer *.
• Le détergent ne convient pas/est périmé. • Utilisez un détergent de marque, de bonne qualité.
• Les filtres sont encrassés. • Contrôlez régulièrement l’état de propreté des filtres/
• Les filtres ne sont pas installés
correctement.
• Nettoyez le filtre d’arrivée d’eau installé sur le robinet.
• Contrôlez que le tuyau d’alimentation n’est pas plié.
• Ouvrez la porte.
• Fermez la porte.
• Contrôlez le fusible de votre installation.
• Augmentez le dosage *.
• Chargez la vaisselle de façon à ce que les différentes
pièces ne se touchent pas.
Retournez les pièces de vaisselle dont les surfaces sont
concaves.
• Effectuez le dosage du détergent en vous conformant
aux instructions du fabricant.
lavez-les au besoin *.
• Remontez et bloquez les filtres en veillant à bien les
positionner dans leur logement *.
Les éléments en
plastique sont décolorés
• Jus de tomate/carotte,... • En fonction du matériau, utilisez un détergent ayant
un pouvoir blanchissant plus puissant.
Il y a des dépôts sur la
vaisselle
• pouvant facilement être
éliminés
• ne pouvant pas facilement
être éliminés
Les verres sont opaques/
ils ne brillent pas
Des taches de rouille
sont présentes sur les
• Des taches sont présentes sur la
vaisselle/les verres.
• La vaisselle/les verres sont recouverts
d’une couche de sel.
• L’eau n’est pas suffisamment douce car des
traces de calcaire sont visibles sur la vaisselle.
• Ils ne peuvent pas être lavés au
lave-vaisselle.
• Ces couverts ne sont pas en acier
inoxydable.
• Diminuez le dosage du liquide de rinçage *.
• Fermez correctement le couvercle du réservoir à sel *.
• Modifiez le réglage du sélecteur de la dureté de l’eau ;
ajoutez du sel si nécessaire *.
• Utilisez des verres pouvant être lavés au lave-vaisselle.
• Utilisez des couverts appropriés.
couverts
Si, après avoir effectué les contrôles ci-dessus, le défaut persiste, éteignez l’appareil et fermez le robinet d’eau puis contactez
le Service Après-Vente (voir sur la garantie).
Avant de contacter le Service Après-vente, munissez-vous des données suivantes :
• Le type de panne.
• Type et modèle de l’appareil.
• Le numéro de service, à savoir le numéro indiqué sur l’étiquette adhésive
du Service Après-vente placée à l’intérieur de la porte, à droite.
