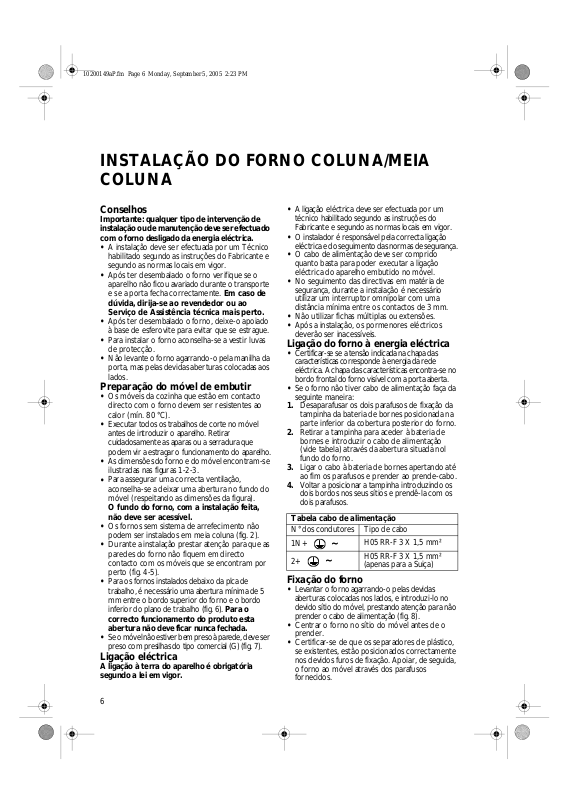

INSTALAÇÃO DO FORNO COLUNA/MEIA
COLUNA

A ligação eléctrica deve ser efectuada por um

Conselhos

Importante: qualquer tipo de intervenção de
instalação ou de manutenção deve ser efectuado
com o forno desligado da energia eléctrica.

A instalação deve ser efectuada por um Técnico

•

habilitado segundo as instruções do Fabricante e
segundo as normas locais em vigor.
Após ter desembalado o forno verifique se o

•

aparelho não ficou avariado durante o transporte
e se a porta fecha correctament e.

dúvida, dirija-se ao revendedor ou ao
Serviço de Assistência técnica mais perto.

Após ter desembalado o forno, deixe-o apoiado

•

à base de esferovite para evitar que se estrague.
Para instalar o forno aconselha-se a vestir luvas

•

de protecção.
Não levante o forno agarrando-o pela manilha da

•

porta, mas pelas devidas aberturas colocadas aos
lados.

Em caso de

Preparação do móvel de embutir

Os móveis da cozinha que estão em contacto

•

directo com o forno devem ser resistentes ao
calor (mín. 80 °C).
Executar todos os trabalhos de corte no móvel

•

antes de introduzir o aparelho. Retir ar
cuidadosamente as aparas ou a serradura que
podem vir a estragar o funcionamento do aparelho.
As dimensões do forno e do móvel encontram-se

•

ilustradas nas figuras 1-2-3.
Para assegurar uma correcta ventilação,

•

aconselha-se a deixar uma abertura no fundo do
móvel (respeitando as dimensões da figura).

O fundo do forno, com a instalação feita,
não deve ser acessível.

Os fornos sem sistema de arrefecimento não

•

podem ser instalados em meia coluna (fig. 2).
Durante a instalação prestar atenção para que as

•

paredes do forno não fiquem em directo
contacto com os móveis que se encontram por
perto (fig. 4-5).
Para os fornos instalados debaixo da plca de

•

trabalho, é necessário uma abertura mínima de 5
mm entre o bordo superior do forno e o bordo
inferior do plano de trabalho (fig.6).

correcto funcionamento do produto esta
abertura não deve ficar nunca fechada.

Se o móvel não estiver bem preso à parede, deve ser

•

preso com presilhas do tipo comercial (G) (fig. 7).

Para o

Ligação eléctrica

A ligação à terra do aparelho é obrigatória
segundo a lei em vigor.

•

técnico habilitado segundo as instruções do
Fabricante e segundo as normas locais em vigor.
O instalador é responsável pela correcta ligação

•

eléctrica e do seguimento das normas de segurança.
O cabo de alimentação deve ser comprido

•

quanto basta para poder executar a ligação
eléctrica do aparelho embutido no móvel.
No seguimento das directivas em matéria de

•

segurança, durante a instalação é necessário
utilizar um interruptor omnipolar com uma
distância mínima entre os contactos de 3 mm.
Não utilizar fichas múltiplas ou extensões.

•

Após a instalação, os pormenores eléctricos

•

deverão ser inacessíveis.

Ligação do forno à energia eléctrica

Certificar-se se a tensão indicada na chapa das

•

características corresponde à energia da rede
eléctrica. A chapa das características encontra-se no
bordo frontal do forno visível com a porta aberta.
Se o forno não tiver cabo de alimentação faça da

•

seguinte maneira:

Desaparafusar os dois parafusos de fixação da

1.

tampinha da bateria de bornes posicionada na
parte inferior da cobertura posterior do forno.
Retirar a tampinha para aceder à bateria de

2.

bornes e introduzir o cabo de alimentação
(vide tabela) através da abertur a situada nol
fundo do forno.
Ligar o cabo à bateria de bornes apertando até

3.

ao fim os parafusos e prender ao prende-cabo.
Voltar a posicionar a tampinha introduzindo os

4.

dois bordos nos seus sítios e prendê-la com os
dois parafusos.

Tabela cabo de alimentação

N° dos condutores Tipo de cabo
1N+

2+

~

~

H05 RR-F 3 X 1,5 mm²
H05 RR-F 3 X 1,5 mm²

(apenas para a Suiça)

Fixação do forno

Levantar o forno agarrando-o pelas devidas

•

aberturas colocadas nos lados, e introduzi-lo no
devido sítio do móvel, prestando atenção para não
prender o cabo de alimentação (fig. 8).
Centrar o forno no sítio do móvel antes de o

•

prender.
Certificar-se de que os separadores de plástico,

•

se existentes, estão posicionados correctamente
nos devidos furos de fixação. Apoiar, de seguida,
o forno ao móvel através dos parafusos
fornecidos.
