Page 1

GUIDE D'UTILISATION QUOTIDIENNE

WWW

MERCI D'AVOIR CHOISI UN PRODUIT WHIRLPOOL.

Pour un soutien aux utilisateurs encore plus complet, enregistrez votre appareil à www.whirlpool.eu/register

Veuillez lire attentivement le contenu des Utilisation, sécurité et Consignes d’installation avant d'utiliser votre appareil.

Les boulons de transport doivent être enlevés avant d'utiliser l'appareil.

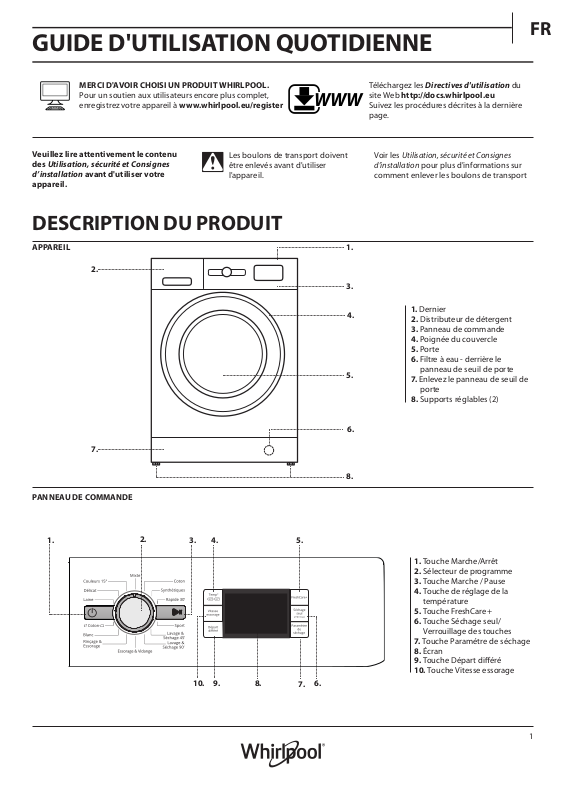

DESCRIPTION DU PRODUIT

APPAREIL

Téléchargez les Directives d'utilisation du site Web http://docs.whirlpool.eu Suivez les procédures décrites à la dernière page.

Voir les Utilisation, sécurité et Consignes d’installation pour plus d'informations sur comment enlever les boulons de transport

1. Dernier

2. Distributeur de détergent

3. Panneau de commande

4. Poignée du couvercle

5. Porte

6. Filtre à eau - derrière le

panneau de seuil de porte

7. Enlevez le panneau de seuil de porte

8. Supports réglables (2)

PANNEAU DE COMMANDE

3. 4.

10. 6.

1. Touche Marche/Arrêt

2. Sélecteur de programme

3. Touche Marche / Pause

4. Touche de réglage de la

température

5. Touche FreshCare+

6. Touche Séchage seul/

Verrouillage des touches

7. Touche Paramétre de séchage

8. Écran

9. Touche Départ diéré

10. Touche Vitesse essorage

Page 2

DISTRIBUTEUR DE DÉTERGENT

Compartiment de prélavage

• Détergent pour le prélavage

Compartiment de lavage principal

• Détergent pour le lavage principal

• Détachant

• Assouplissant

Compartiment adoucissant

• Assouplissant

• Amidon liquide

Versez l'assouplissant ou l'amidon dans le compartiment sans dépasser le niveau “ max ”.

Bouton déclencheur

(appuyez pour enlever le bac pour le nettoyer).

PREMIÈRE UTILISATION

Voir la section UTILISATION QUOTIDIENNE pour les directives sur la sélection et le démarrage d'un programme.

Premier cycle de lavage

Enlevez tout débris de fabrication :

1. Sélectionnez le programme “ Coton ” avec la température réglée à 60 °C.

2. Versez une petite quantité de détergent en poudre dans le compartiment de lavage principal du distributeur de détergent (au maximum 1/3 de la quantité de détergent recommandée par le fabricant pour le linge légèrement sale).

3. Démarrez le programme sans linge dans le lave-linge/sécheuse (tambour vide).

De préférence, utilisez le séparateur A lorsque que vous lavez avec un détergent liquide, pour être certain d'utiliser la bonne quantité de détergent (le séparateur est inclus dans le sac contenant les directives). Insérez le séparateur dans la fente B lorsque vous utilisez du détergent en poudre.

Page 3

UTILISATION QUOTIDIENNE

Pour plus d'information sur les fonctions, vous pouvez demander un guide plus complet ou le télécharger sur le site Web en suivant les directives disponibles à la dernière.

WWW

1. CHARGER LA LESSIVE.

• Préparez votre linge selon les recommandations gurant à la section “ TRUCS ET ASTUCES”. - Ouvrez la porte et charger la lessive dans le tambour, sans dépasser la capacité de charge maximum indiquée sur le Tableau des programmes.

• Fermez la porte, poussez jusqu'à ce que vous entendiez le verrou s'enclencher, et assurez-vous que le linge n'est pas pris entre la porte et le joint de caoutchouc.

2. OUVREZ LE ROBINET

Assurez-vous que le lave-linge/sécheuse est bien branché au conduites principales d'eau. Ouvrez le robinet d'eau.

3. DÉMARRER L'APPAREIL LAVE-LINGE/SÉCHEUSE.

Appuyez la touche ; le voyant clignote lentement.

4. SÉLECTIONNER UN PROGRAMME ET PERSONNALISER LE

CYCLE.

Les fonctions suivantes sont disponibles avec cet appareil :

• Lavage seulement

• Lavage et séchage

• Séchage seulement

Lavage seulement

Sélectionnez le programme désiré en utilisant le cadran de réglage PROGRAMME. La durée du cycle de lavage s'ache sur l'écran. Le lave-linge/sécheuse ache automatiquement la température maximum et les vitesses d'essorage disponibles pour le programme sélectionné. Au besoin, ajustez la température et/ou la vitesse d'essorage en utilisant les touches correspondantes.

• Appuyez la touche “Temp°” pour faire déler

progressivement les températures plus basses jusqu'au réglage d'eau froide (“ - - ” apparaît sur l'écran).

• Appuyez la touche “Vitesse essorage” pour faire déler

progressivement les vitesses d'essorage plus basses jusqu'à ce que le cycle d'essorage soit éteint (“ 0 ” apparaît sur l'écran). Appuyez de nouveau sur la touche pour régler les valeurs les plus élevées.

Sélectionnez les options nécessaires (au besoin).

• Appuyezsurlatouchepoursélectionnerl'option;levoyant

associé à la touche s'illumine.

• Appuyezdenouveausurlatouchepourannulerl'option;le

voyant s'éteint.

! Si l'option sélectionnée n'est pas compatible avec le programme choisi, une tonalité d'avertissement se fait entendre et le voyant clignote trois fois. L'option n'est pas sélectionnée.

Lavage et séchage

Pour laver et sécher une charge sans interruption entre les

cycles de lavage et séchage, assurez-vous que la charge ne dépasse la charge de séchage maximum autorisé pour le programme sélectionné (voir la colonne “ Charge max. pour le cycle de séchage ” dans le Tableau des programmes).

1. Suivez les directives indiquées au paragraphe “Lavage seulement” pour sélectionner et, au besoin, personnaliser le programme désiré.

2. Appuyez sur “Paramètre de séchage” pour sélectionner le

mode de séchage désiré. Deux modes de séchage sont disponible : automatique ou minuterie.

- séchage automatique avec niveaux qui peuvent être sélectionnés : En mode séchage automatique, le lave-linge/sécheuse sèche le linge jusqu'à ce que le degré de séchage soit atteint. Appuyez sur la touche “Paramètre de séchage” une fois sélectionne automatiquement le plus haut degré de séchage disponible pour le programme choisi. Appuyez de nouveau sur la touche pour réduire le degré de séchage.

Les niveaux suivants sont disponibles : Garde-robe : le linge est complètement sec et est prêt à être rangé dans la garde-robe sans être repassé. Cintre : le linge est légèrement humide pour qu'il ne se froisse pas. Les vêtements doivent être suspendus pour nir de sécher à l'air. Repassage : les vêtements sont laissés assez humide pour faciliter le repassage.

- Mode séchage par minuterie :

appuyez sur la touche “Paramètre de séchage” plusieurs fois pour régler le temps de séchage. Après le délement de tous les niveaux de séchage automatique, continuez d'appuyer sur la touche “Paramètre de séchage” jusqu'à l'achage du temps désiré. Vous pouvez choisir des valeurs entre 210 et 30 minutes.

Pour laver une charge de linge plus grande que la charge maximum autorisée pour le séchage (voir la colonne

“ Charge max. pour le cycle de séchage ” dans le tableau des programmes), enlevez quelques morceaux de linges une fois

que le cycle de lavage est terminé, et avant de débuter le cycle de séchage. Procédez de la manière suivante:

1. Suivez les directives indiquées au paragraphe “Lavage seulement ” pour sélectionner et, au besoin, personnaliser le programme désiré.

2. Ne pas sélectionner le cycle de séchage.

3. Une fois que le cycle de lavage est terminé, ouvrez la porte et enlevez quelques morceaux de linge pour réduire la charge. Suivez maintenant les directives pour “séchage seulement ”.

REMARQUE: toujours permettre une période de refroidissement avant d'ouvrir la porte.

Lorsque vous utilisez les cycles préréglés “ Lavage & Séchage 45’ ” et “ Lavage & Séchage 90’ ”, il n'est pas nécessaire de sélectionner et démarrer le cycle de séchage.

Séchage seulement

Cette fonction est utilisée simplement pour sécher une charge de linge mouillée, précédemment lavée dans le lave-linge/ sécheuse ou à la main.

1. Sélectionnez un programme adéquat pour la lessive vous désirez sécher (p. ex. sélectionnez coton pour sécher une lessive de coton humide).

2. Appuyez sur la touche “Séchage seul” pour sécher sans le cycle de lavage.

Appuyez sur “Paramètre de séchage” pour sélectionner le mode de séchage désiré. Deux modes de séchage sont disponibles : automatique ou minuterie.

Page 4

- Séchage automatique avec niveaux qui peuvent être sélectionnés :

En mode séchage automatique, le lave-linge/sécheuse sèche le linge jusqu'à ce que le degré de séchage soit atteint. Appuyez sur la touche “Paramètre de séchage” une fois sélectionne automatiquement le plus haut degré de séchage disponible pour le programme choisi. Appuyez de nouveau sur la touche pour réduire le degré de séchage.

- Mode séchage par minuterie :

Appuyez sur la touche “Paramètre de séchage” plusieurs fois pour régler le temps de séchage. Après le délement de tous les niveaux de séchage automatique, continuez d'appuyer sur la touche “Paramètre de séchage” jusqu'à l'achage du temps désiré. Vous pouvez choisir des valeurs entre 210 et 30 minutes.

REMARQUE: toujours permettre une période de refroidissement avant d'ouvrir la porte.

9. ÉTEINDRE LE LAVELINGE/SÉCHEUSE À LA FIN DU

PROGRAMME.

À la n du cycle, le mot “ END ” apparaît sur l'écran. La porte peut seulement être ouverte lorsque le symbole s'illumine. Assurez-vous que le symbole porte déverrouillée est illuminée; ouvrez ensuite la porte et sortez le linge. Appuyez sur pour éteindre le lave-linge/sécheuse. Pour économiser de l'énergie, si le lave-linge/sécheuse n'est pas éteint manuellement avec la touche , il s'éteint automatiquement environ 30 minutes après la n du programme. Laissez la porte entrouverte pour laisser l'intérieur du lave-linge/sécheuse sécher.

5. UTILISER LA BONNE QUANTITÉ DE DÉTERGENT. Tirez sur le

bac et versez du détergent dans les compartiments correspondants comme décrit dans “Distributeur De Détergent”. Ceci est seulement nécessaire lorsque vous utilisez un programme de lavage seulement ou un programme de lavage et séchage.

6. DIFFÉRER LE DÉMARRAGE D'UN PROGRAMME. Pour régler

un programme avec un démarrage diéré, voir la section “ Options et Fonctions ”.

7. DÉMARRER UN PROGRAMME.

Appuyez sur la touche MARCHE/PAUSE. Le voyant

correspondant s'illumine, la porte se verrouille, et le symbole porte ouverte s'éteint. Pour changer un programme lorsqu'un cycle est en cours, appuyez sur MARCHE/PAUSE pour interrompre le lave-linge/sécheuse (le voyant jaune MARCHE/PAUSE clignote lentement); sélectionnez ensuite le cycle désiré et appuyez sur MARCHE/PAUSE de nouveau. Pour ouvrir la porte lorsque le cycle est en cours, appuyez sur MARCHE/PAUSE; la porte peut être ouverte si le symbole s'illumine. Appuyez sur la touche MARCHE/PAUSE de nouveau pour reprendre le programme là où il a été interrompu.

8. ANNULER UN PROGRAMME EN COURS AU BESOIN

Appuyez sur la touche jusqu'à ce que le lave-linge/ sécheuse s'arrête. Si le niveau d'eau et la température sont assez bas, la porte se déverrouille et peut être ouverte. La porte demeure verrouillée s'il reste de l'eau dans le tambour. Pour déverrouiller la porte, démarrez le lave-linge/ sécheuse, sélectionnez le programme ESSORAGE & VIDANGE et éteignez la fonction d'essorage en réglant la vitesse d'essorage à 0. L'eau se vide et la porte se déverrouille à la n

du programme.

Page 5

TRUCS ET ASTUCES

RÈGLES POUR SÉPARER LA LESSIVE

• Type de tissu / indications sur l'étiquette (coton, bres mixtes, synthétiques, laine, articles à laver à la main)

• Couleur (séparez les articles de couleur et le blanc, lavez séparément les articles de couleur neufs)

• Taille (lavez les articles de taille diérente ensemble pour améliorer l'ecacité du lavage et la distribution à l'intérieur du tambour)

• Délicats (placez les petits articles – comme les bas de nylon – et les vêtements avec des fermoirs – comme les soutiens-gorges – dans un sac à lessive ou dans une taie d'oreiller avec une fermeture éclaire).

VIDEZ LES POCHES

• Les objets comme la monnaie ou les épingles de sûreté peuvent endommager le tambour de l'appareil.

SYMBOLES DE LAVAGE

SUR LES ÉTIQUETTES DE VÊTEMENT

La valeur indiquée dans le symbole de la cuve est la température maximum possible pour laver le vêtement.

Mouvement mécanique normal

Action mécanique réduite

Action mécanique très réduite

Lavage à la main uniquement

Ne pas laver

NETTOYEZ LE FILTRE À EAU RÉGULIÈREMENT

• Ceci est nécessaire pour empêcher le ltre de se bloquer, ce qui pourrait entraver la vidange de l'eau. Voir la section “ Nettoyage et entretien ”/ “ Nettoyer le ltre à eau ” dans le guide détaillé qui peut être demandé ou téléchargé à partir du site Web.

WWW

ÉCONOMISEZ DE L'ÉNERGIE ET PROTÉGEZ L'ENVIRONNEMENT

• Restez dans les limites de charge indiquées dans le tableau des programmes optimisera la consommation d'énergie, d'eau, et de détergent, et réduira le temps de lavage.

• Ne dépassez pas la quantité de détergent recommandée par le fabricant du détergent.

• Économisez de l'énergie en utilisant un programme de lavage à 60°C au lieu d'un programme à 90°C, ou en utilisant un programme de lavage à 40°C au lieu de 60°C. Nous recommandons d'utiliser le programme ” Coton ” 60°C pour les vêtements de coton; il est plus long, mais utilise moins d'énergie.

• Pour économiser de l'énergie et du temps lors du lavage et le séchage, sélectionnez la plus haute vitesse d'essorage disponible pour le programme pour réduire la quantité d'eau dans les vêtements à la n du cycle de lavage.

Page 6

TABLEAU DES PROGRAMMES

Détergents et pro-

duits additifs

Programme

MIXTE

COTON 2

SYNTHÉTIQUES 3

RAPIDE 30’

SPORT

LAVAGE & SÉCHAGE 45’ 30°C 1400 1 1 - -

LAVAGE & SÉCHAGE 90’ 30°C 1200 2 2 - -

ESSORAGE & VIDANGE *

RINÇAGE & ESSORAGE - 1400

BLANC

Températures

disponibles

Vit. max. essor.

(tr/min)

Séchage

Charge max. pour le

cycle de lavage (kg)

Charge max. pour

le cycle de séchage

(kg)

Durée (minutes)

- 40°C

- 60°C

- 30°C

- 40°C

- 1400 8 6 - - - - -

- 90°C

1000

1400

1200

800 - 3,5 - -

600

1400

4,5 4,5

8 6 -

4,5 4 -

4,0 4,0 - -

8 6 - - - -

8 6

Prélavage

Lavage

- -

(90°)

recommandé

Assouplissant

Détergent

Poudre

Liquide

COTON 1

LAINE

DÉLICAT

COULEURS 15° 15°C 1000 4,5 4,5 - -

Disponible/facultatif

Pour les programmes de lavage avec des températures supérieures à 50°C, nous recommandons l'utilisation de détergent en poudre plutôt que liquide, et suivez les directives sur l'emballage du détergent.

- 60°C

- 40°C

- 30°C

Non disponible/ne s’applique pas Quantité requise Quantité facultative

1400

800

8 6 -

2 2 - -

1 1 - -

La durée du programme est a chée sur l’écran.

* Sélectionnez le programme ESSORAGE & VIDANGE et réglez la vitesse d'essorage à 0 pour vider seulement.

1) Programme de vérication conrme à la norme EN 50229 (Lavage): sélectionnez le ” Coton ” programme avec une température de 60°C.

2) Programme coton prolongé : réglez le” Coton ” programme avec une température de 40°C.

3) Programme synthétique long: sélectionner le programme SYNTHÉTIQUES avec une température de 40°C.

Programme de vérication conrme à la norme EN 50229 (Séchage): sélectionner le programme de lavage ” Coton ” et sélectionner le degré de séchage « », pour les deux charges. Le premier séchage doit être eectué avec la charge nominale.

La durée du cycle indiquée sur l'écran ou dans le manuel est une approximation calculée à partir de conditions normales. Plusieurs facteurs peuvent inuencer la durée de cycle réelle; la pression et la température d'arrivée d'eau, la température ambiante, la quantité de détergent, la grosseur et type de lessive, l'équilibre de la charge, et toute autre fonc tion sélectionnée.

Page 7

PROGRAMMES

Suivez les directives indiquées sur le symbole de lavage du morceau de linge.

MIXTE

pour laver les vêtements en coton, lin, bres synthétiques, et bres mixtes résistants, sales à légèrement sales.

COTON

pour laver les serviettes, sous-vêtements, linges de lit et de table, etc. en coton et lin résistants, sales à très sales.

SYNTHÉTIQUES

pour laver les vêtements sales en bres synthétiques (comme le polyester, polyacrylique, viscose, etc.) ou un mélange de coton et bres synthétiques.

RAPIDE 30'

pour laver rapidement les vêtements légèrement sales : ce cycle dure seulement 30 minutes, économisant temps et énergie. Charge maximum 3,5 Kg.

SPORT

Pour laver des vêtements de sport légèrement sales (survêtements, shorts, etc.). Pour de meilleurs résultats, nous recommandons de ne pas dépasser la charge maximale indiquée dans le «TABLEAU DES PROGRAMMES». Nous recommandons d’utiliser de la lessive liquide, et d’ajouter la quantité adaptée pour une demi-charge.

ESSORAGE & VIDANGE

essore la charge de linge pour ensuite vider l'eau. Pour les vêtements résistants.

RINÇAGE & ESSORAGE

rince et essore ensuite. Pour vêtements résistants.

BLANC

Pour laver des serviettes, sous-vêtements, nappes, drapes etc, en coton résistant et en lin, de normalement à très sales. Ce n’est que lorsque la température est sélectionnée à 90°C que le cycle est doté d’une phase de prélavage avant la phase de lavage principal. Dans ce cas, il est recommandé d’ajouter de la lessive à la fois dans la section de prélavage et de lavage principal.

COTON

pour laver les vêtements en coton sales. À 40°C et 60°C, c'est le programme standard pour le coton, et le plus ecace en terme de consommation d'eau et d'énergie.

LAINE

Tous les vêtements en laine peuvent être lavés en utilisant le programme « Laine », même ceux portant l’étiquette « lavage main uniquement ». Pour les meilleurs résultats, utilisez des lessives spéciales et ne dépassez pas la charge maximale de linge.

LAVAGE & SÉCHAGE 45'

pour laver et sécher rapidement les vêtements en coton et bres synthétiques légèrement sales. Ce cycle lave et sèche une charge de linge d'un maximum de 1 Kg en seulement 45 minutes.

LAVAGE & SÉCHAGE 90'

pour laver et sécher rapidement les vêtements en coton et bres synthétiques. Ce cycle lave et sèche une charge de linge d'un maximum de 2 Kg en seulement 90 minutes.

OPTIONS ET FONCTIONS

OPTIONS disponibles en appuyant directement sur la touche associée

! Si l'option sélectionnée n'est pas compatible avec le

programme choisi, une tonalité d'avertissement se fait entendre et le voyant clignote trois fois. L'option n'est pas sélectionnée.

FRESHCARE+

Cette option, lorsqu’elle est associée aux cycles de lavage, en augmente les performances en générant de la vapeur pour inhiber la prolifération des principales sources de mauvaises odeurs à l’intérieur de l’appareil (exclusivement pour le lavage). Après la phase de génération de vapeur, la machine exécute un cycle délicat lors duquel elle fait tourner le panier lentement. Lorsque l’option FRESHCARE+ est associée aux cycles de séchage, elle prévient l’apparition de plis diciles à éliminer sur les vêtements, grâce à de lentes rotations du panier. Le cycle FreshCare+ commence à la n du lavage et se poursuit pendant une durée maximale de 6 heures ; il peut être interrompu à tout moment en appuyant sur n’importe quelle touche du panneau de commandes ou en tournant le bouton. Attendre environ 5 minutes avant d’ouvrir le hublot.

DÉLICAT

pour laver les vêtements délicats. De préférence, tournez les vêtements à l'envers avant de les laver.

COULEURS 15°

Ce cycle aide à protéger les couleurs par un lavage en eau froide (15°C) et il utilise moins d’énergie pour chauer l’eau tout en orant des résultats de lavage satisfaisants.. Adapté pour des vêtements légèrement sales, sans taches. Ce cycle propose des résultats de lavage comparables à 40°C mixtes à 15°C seulement.

DÉPART DIFFÉRÉ

Pour démarrer le programme sélectionné plus tard, appuyez sur la touche pour régler le délai désiré. Le symbole h. s'illumine sur l'écran lorsque la fonction est activée. Pour annuler le départ diéré, appuyez de nouveau sur la touche jusqu'à ce que la valeur “ 0 ” soit achée sur l'écran.

VERROUILLAGE DES TOUCHES

pour verrouiller le panneau de commande, appuyez sur la touche “Séchage seul” environ 3 secondes. Le symbole s'illumine sur l'écran pour indiquer que le panneau de commande est verrouillé (la seule exception est la touche ). Ceci prévient tout changement non intentionnel des programmes, surtout avec des enfants près de l'appareil. Si quelqu'un essaie d'utiliser le panneau de commande, le symbole clignote sur l'écran. Pour déverrouiller le panneau de commande, appuyez sur la touche “Séchage seul” environ 3 secondes.

Page 8

GUIDE D'ENTRETIEN ET DE DÉPANNAGE

Voir les Directives d'utilisation pour les directives sur l'entretien et le dépannage de problèmes.

WWW

DOSSIER TECHNIQUE

Le dossier technique, contenant les données de consommation d'énergie, peut être téléchargé à partir du site Web de Whirlpool

http://docs.whirlpool.eu

CONTACTER LE SERVICE APRÈSVENTE

Lorsque vous contactez le Service après-vente, vous devez avoir en votre possession les codes indiqués sur l'étiquette adhésive sur le côté intérieur de la porte. Le numéro de téléphone est indiqué dans le livret de garantie.

Whirlpool Europe s.r.l. Viale G.Borghi 27 21025 Comerio - Italy

COMMENT RECEVOIR LES DIRECTIVES D'UTILISATION

> Communiquez avec le Service après-vente > Utilisez le code QR

> Téléchargez le guide du site Web de Whirlpool

http://docs.whirlpool.eu

Pour cela, vous devez entrer le bon code commercial du produit, indiqué sur l'étiquette adhésive.

Whirlpool® est une marque de commerce enregistrée de Whirlpool, États-Unis.

1 1 2 1 2 2 3 0
