Page 1

31502003DK.fm Page 225 Friday, May 19, 2006 11:02 AM

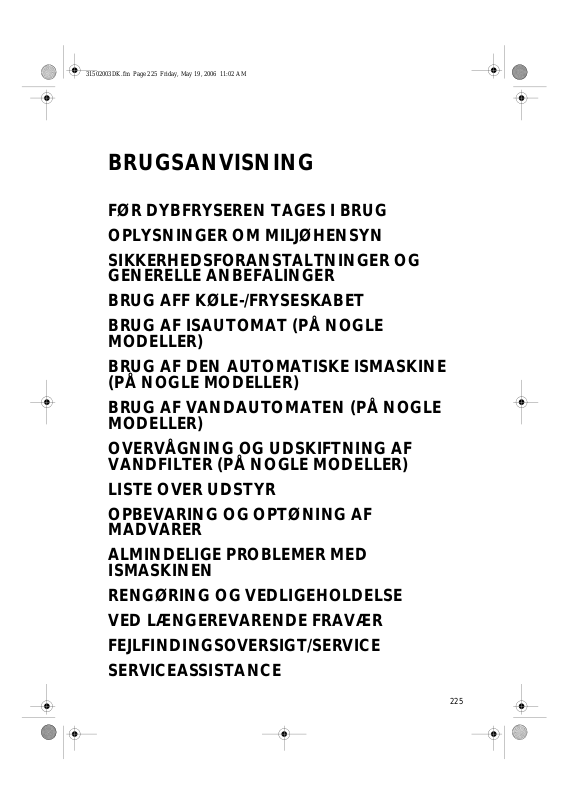

BRUGSANVISNING

FØR DYBFRYSEREN TAGES I BRUG OPLYSNINGER OM MILJØHENSYN SIKKERHEDSFORANSTALTNINGER OG

GENERELLE ANBEFALINGER BRUG AFF KØLE-/FRYSESKABET BRUG AF ISAUTOMAT (PÅ NOGLE

MODELLER) BRUG AF DEN AUTOMATISKE ISMASKINE

(PÅ NOGLE MODELLER) BRUG AF VANDAUTOMATEN (PÅ NOGLE

MODELLER) OVERVÅGNING OG UDSKIFTNING AF

VANDFILTER (PÅ NOGLE MODELLER) LISTE OVER UDSTYR OPBEVARING OG OPTØNING AF

MADVARER ALMINDELIGE PROBLEMER MED

ISMASKINEN RENGØRING OG VEDLIGEHOLDELSE VED LÆNGEREVARENDE FRAVÆR FEJLFINDINGSOVERSIGT/SERVICE SERVICEASSISTANCE

225

Page 2

31502003DK.fm Page 226 Friday, May 19, 2006 11:02 AM

L C

N D

Fryseafdeling S.

Automatisk ismaskine

Trådhylder

Lav skuffe (på nogle modeller)

Høj skuffe

Isskuffe

Hylde i fryserdør

Hylde i fryserdøren

Øverste indvendige belysning (og nederste kun på nogle modeller)

Høj fryserhylde

Indfrysningsområde

226

VUR

Køleafdeling A.

Indvendig belysning

Mellembelysning (på nogle modeller)

Justérbar hylde

Skuffelåg

Frugt- og grøntsagsskuffe

Grøntsagsskuffens fugtighedskontrol

Kødskuffe

Kødskuffens fugtighedskontrol

Rum

Dørhylde (med flaskeholder kun på nogle modeller)

Dørhylde 2 l. (med flaskeholder kun på nogle modeller)

Dørhylde 0,75 l.

Æggebakke

Vandfilter (på visse modeller)

Page 3

31502003DK.fm Page 227 Friday, May 19, 2006 11:02 AM

FØR DYBFRYSEREN TAGES I BRUG

Dette produkt er udelukkende beregnet til

•

husholdningsbrug

For at få det bedste udbytte af apparatet anbefales det at læse brugervejledningen nøje, da den indeholder en beskrivelse af fryseren samt nyttige råd om opbevaring af madvarer.

Gem denne vejledning til senere brug.

Efter at emballagen er fjernet, skal man sikre

sig, at apparatet er ubeskadiget, og at døren lukker helt tæt. Eventuelle skader skal anmeldes til forhandleren inden for 24 timer fra leveringen. Det anbefales at vente mindst to timer med at

starte apparatet, således at kølesystemet fungerer perfekt. Sørg for, at opstilling og eltilslutning udføres af

en autoriseret tekniker i henhold til producentens anvisninger og lokale sikkerhedsregulativer Rengør fryseren indvendigt, før den tages i

brug.

OPLYSNINGER OM MILJØHENSYN

1.Emballage

Emballagen kan genbruges 100% og er mærket med genbrugssymbolet. Bortskaffelse skal ske i henhold til gældende lokale regler. Emballagen (plastposer, polystyrenstykker osv.) skal opbevares uden for børns rækkevidde, da den udgør en potentiel fare.

2.Bortskaffelse

Fryseren er fremstillet af genbrugeligt materiale. Dette produkt er mærket i henhold til EU-direktiv 2002/96/EF om Kasseret elektrisk og elektronisk udstyr (WEEE). Ved at sikre at dette produkt bliver skrottet korrekt, hjælper du med til at forhindre potentielle, negative konsekvenser for miljøet og folkesundheden, der kunne opstå gennem uhensigtsmæssig bortskaffelse af dette produkt.

Symbolet på produktet eller på dokumenterne, der ledsager produktet, angiver, at produktet ikke må bortskaffes sammen med husholdningsaffaldet. Det skal i stedet afleveres på en genbrugsstation for elektrisk og elektronisk udstyr. Gør det ubrugeligt ved at fjerne dørene og hylderne og klippe netledningen af, så børn ikke kan gemme sig i skabet. Det skal skrottes i henhold til gældende lokale regler for bortskaffelse af affald og sendes til specielle affaldsstationer. Det må ikke efterlades i miljøet selv i få dage, hvor det kan udgøre en fare for børn. For yderligere oplysninger om håndtering, genvinding og genbrug af dette produkt bedes du kontakte de lokale myndigheder, renovationsselskabet eller forretningen, hvor produktet er købt.

Oplysninger:

Dette apparat indeholder ikke CFC (kølesystemet indeholder R134a) eller HFC (kølesystemet indeholder R600a) (se typepladen indeni skabet). For apparater, der indeholder isobutan (R600a): Isobutan er en naturlig gasart, der ikke påvirker miljøet, men den er brændbar. Det er således nødvendigt at sikre sig, at kølesystemet ikke er defekt.

Overensstemmelseserklæring

Dette apparat er beregnet til opbevaring af

•

madvarer, og det er fremstillet i overensstemmelse med EF-direktiv nr. 90/128/EØF, 02/72/EF og EF-forordning nr. 1935/2004

Apparatet er designet, produceret og

•

markedsført i overensstemmelse med:

- Sikkerhedskravene i Lavspændingsdirektivet 73/23/EØF;

- Beskyttelseskravene i EMC-direktivet 89/336/EØF, ændret ved EF-direktiv 93/68/EØF.

Skabets elsikkerhed garanteres kun, når det

•

er korrekt tilsluttet til en kontakt med lovpligtig ekstrabeskyttelse.

227

Page 4

31502003DK.fm Page 228 Friday, May 19, 2006 11:02 AM

SIKKERHEDSFORANSTALTNINGER OG GENERELLE ANBEFALINGER

Brug kun køleskabet til opbevaring af friske

•

madvarer og fryseren kun til opbevaring af frostvarer, til indfrysning af friske madvarer samt til fremstilling af isterninger.

Under opstillingen kontrolleres det, at skabet

•

ikke beskadiger elkablet. Glasflasker med væsker må ikke anbringes i

•

fryseren, da de kan springe. Isterninger og sodavandsis må ikke indtages

•

umiddelbart efter, at de er taget ud af fryseren, da de kan give frostskader.

Før enhver form for vedligeholdelse eller

•

rengøring skal stikket tages ud af stikkontakten, eller strømmen afbrydes på hovedafbryderen.

Sørg for, at fryseren ikke opstilles i nærheden

•

af en varmekilde. Opbevar og/eller brug aldrig benzin eller

•

andre brændbare væsker/dampe i nærheden af dette eller andet køkkenudstyr. Dampene kan starte en brand eller en eksplosion.

Der skal være fri plads på begge sider og over

•

skabet for at sikre tilstrækkelig ventilation. Sørg for, at ventilationsåbningerne i skabet

•

ikke blokeres eller tildækkes. Alle skabe med ismaskine og de interne

•

vandrør skal tilsluttes en vandhane, der udelukkende leverer drikkevand (med et tryk på mellem 1,7 og 8,1 bar (25 og 117 PSI). Isog/eller vandmaskiner, der ikke er sluttet direkte til vandforsyningen, må udelukkende fyldes med drikkevand.

Opstil skabet på et plant gulv, som kan modstå

•

vægten, og på et passende anvendelsessted. Brug vandslangen, der følger med skabet til

•

slutning til vand, men brug ikke slangen til det tidligere apparat.

Flytning og opstilling af skabet skal foretages af

•

to eller flere personer.

Stil skabet et tørt sted med god udluftning.

•

Skabet er beregnet til optimal drift ved rumtemperaturer inden for følgende intervaller, der svarer til den klimakategori, som er angivet på typeskiltet: Skabet kan ikke fungere korrekt, hvis det i en længere periode får lov til at stå i en temperatur over eller under det angivne interval.

Klimakategori Omg. temp.

SN Fra 10 til 32 Fra 50 til 90

N Fra 16 til 32 Fra 61 til 90

ST Fra 18 til 38 Fra 64 til 100

T Fra 18 til 43 Fra 64 til 110

Vær forsigtig i forbindelse med flytninger, så

•

gulvet ikke bliver beskadiget (f.eks. parketgulv).

Brug aldrig mekaniske, elektriske eller

•

kemiske anordninger til at fremskynde afrimningen end dem, der anbefales af producenten.

Beskadig ikke køleskabets kølesystem.

•

Brug eller indfør ikke elektriske apparater i

•

skabets rum, med mindre disse er af en type, som producenten udtrykkeligt har givet tilladelse til.

Apparatet må kun anvendes af mindre børn

•

og handicappede under opsyn. For at undgå risikoen for at blive lukket inde

•

og eller kvalt er det forbudt børn at lege ved eller gemme sig inden i skabet.

Ændring eller udskiftning af elkablet må kun

•

foretages af kvalificeret personale. Brug hverken enkelt- og multistikadaptere

•

eller forlængerledninger. Elektriciteten skal kunne afbrydes enten ved

•

at tage stikket ud eller ved hjælp af en to-polet afbryder, der er anbragt før stikkontakten.

Kontrollér, at spændingen på typepladen

•

svarer til netspændingen i boligen Den ugiftige væske i fryseelementerne må

•

ikke indtages (hvis de findes). Producenten frasiger sig ethvert ansvar, hvis

•

ovennævnte anbefalinger og forholdsregler ikke er overholdt.

(°C)

Omg. temp.

(°F)

228

Page 5

31502003DK.fm Page 229 Friday, May 19, 2006 11:02 AM

Funktioner og indstillinger for fryseafdelingen

Køle- og/eller fryseafdelingens dør står åben

Indstillet temperatur i fryseafdelingen

Lynindfrysning

Funktioner og indstillinger for køleafdelingen

Indstillet temperatur i køleafdelingen

Lynnedkøling

Feriefunktion

Ikoner for produktet, alarmer eller fejl

Låsning af betjeningspanel aktiveret

Alarmikon, normalt forbundet med lydsignalet

Reset-knap til lydsignal

Tilgængelige funktioner og indstillinger for ismaskine og vandfilteret

Vælg isterninger eller knust is

Signalerer vandfilterets status

229

Page 6

31502003DK.fm Page 230 Friday, May 19, 2006 11:02 AM

BRUG AFF KØLE-/FRYSESKABET

Slut apparatet til strømforsyningen og vandforsyningen (se installationsvejledningen).

•

Når apparatet sluttes til elnettet, vises to streger p å fryserdisplayet , indtil den op timale tempera tur er

•

nået, mens køleafdelingens display viser en temperatur på +5°C, som er indstillet på fabrikken. Den røde kontrollampe blinker, og der høres et lydsignal, indtil produktet har opnået den optimale

•

temperatur for opbevaring af madvarer. Tryk på reset-knappen for at deaktivere lydsignalet.

•

Den røde kontrollampe holder op med at blinke, når fryseren når en temperatur, der er egnet til

•

opbevaring af madvarer. Nu kan du anbringe madvarerne i fryseafdelingen. Efter igangsætningen går der ca. 2 - 3 timer, før der nås en passende opbevaringstemperatur for en

•

normalt fyldt køleafdeling.

BEMÆRK:

Hvis der lægges madvarer i køle-/fryseskabet, inden det har nået den rette temperatur, kan

•

madvarerne blive ødelagt. Selvom kontrollerne stilles på en indstilling, der er koldere end den anbefalede, vil dette ikke give en

•

hurtigere nedkøling. Man må ikke anbringe madvarer i nærheden af luftudtagene i køleafdelingen.

•

En indbygget kontrol af ydre fugtighed sikrer mod fugtansamling langs kanterne af skabets ydersider;

•

Vær ikke bekymret, hvis disse kanter undertiden føles varme. Det indvendige lys tænder, når døren åbnes.

•

230

Page 7

31502003DK.fm Page 231 Friday, May 19, 2006 11:02 AM

Vejledning i valg af funktioner

Standby

Funktionen stopper for driften af både køle- og fryseafdelingen. Standby-funktionen aktiveres ved at trykke på knappen . Begge display viser to grønne streger for aktiveringen af funktionen stand-by. Man genaktiverer skabet ved at udføre den samme procedure, indtil de ti dligere valgte temperaturer vises på displayet. Når apparatet står i standby, er lysene i køle- og fryseafdelingen slukket. Det er vigtigt at huske, at denne funktion ikke afbryder forbindelsen til strømforsyningen.

Temperatur i fryseafdelingen

Viser den valgte temperatur i fryseafdelingen. Den valgte temperatur bliver gemt i hukommelsen, og den genoprettes automatisk efter en eventuel strømafbrydelse, eller hvis skabets drift bliver afbrudt ved valg af knappen Standby.

Valg og regulering af temperaturen i fryseren

Temperaturen kan ændres ved at trykke på knapperne , til den ønskede temperatur vises på displayet.

Lynindfrysning

Denne funktion skal aktiveres før den planlagte indfrysning af friske ma dvarer. Funktionen startes, når der trykkes på knappen , der derefter lyser gult. Funktionen stoppes automatisk efter 24 timer. Den kan desuden stoppes manuelt ved at trykke på knappen igen.

Når funktionen er aktiv, sættes skydedøren i position “lukket” ved at flytte cursoren helt til venstre.

Temperatur i køleafdelingen

Viser den valgte temperatur i køleafdelingen. Den valgte temperatur bliver gemt i hukommelsen, og den genoprettes automatisk efter en eventuel

strømafbrydelse, eller hvis skabets drift bliver afbrudt ved valg af knappen Standby.

Valg og regulering af temperaturen i køleafdelingen

Temperaturen kan ændres ved at trykke på knapperne , til den ønskede temperatur vises på displayet.

Lynnedkøling

Starter og viser tilstanden af funktionen “Hurtigafkøling”, der er beregnet til at fremskynde nedkølingen af friske madvarer, der anbringes i køleafdelingen. Funktionen startes med et tryk på

knappen , der derefter lyser gult, og den stopper automatisk efter ca. 6 timer. Funktionen kan desuden stoppes manuelt ved at trykke på knappen igen.

Længerevarende fravær

Denne funktion stopper kølingen i køleafdelingen i tilfælde af længerevarende fravær. Funktionen startes ved tryk på knappen , der derefter lyser gult. På displayet erstattes angivelsen af temperaturen af et grønt punkt. Kølingen i køleafdelingen genoptages, når der trykkes på knappen

Vigtigt:

Når funktionen er startet, skal letfordærvelige varer fjernes fra køleskabet, og døren skal holdes lukket, idet køleskabet skal bevare en passende temperatur for at undgå luftdannelse.

Låsning af betjeningspanel

Denne funktion gør det muligt at undgå utilsigtede ændringer af indstillinger eller slukning af apparatet. Låsning af betjeningspanelet foretages ved at trykke samtidigt på knappen for lynindfrysning til venstre på panelet og knappen for lynnedkøling til højre på panelet i ca. 3 sekunder, til den gule kontrollampe lyser , og der høres et lydsignal.

Betjeningspanelet låses op på samme måde, som det låses: Tryk på de to knapper, til den gule kontrollampe slukker.

igen.

231

Page 8

31502003DK.fm Page 232 Friday, May 19, 2006 11:02 AM

Vejledning i valg af funktioner

Alarmer

Disse indikationer kommunikeres ved hjælp af lydsignaler og kontrollamper. Lydsignalet stoppes ved tryk på knappen .

Temperaturalarm for fryser

Der lyder et lydsignal, og den røde kontrollampe lyser, samtidig med at temperaturangivelsen på displayet erstattes af to blinkende streger. Alarmen aktiveres:

Når apparatet sluttes til elnettet for første gang, eller når der har været slukket for apparatet i

•

længere tid. Når frysertemperaturen er for høj (varm).

•

Når der er påfyldt en større mængde varer til indfrysning end angivet på typepladen.

•

Når fryserens dør har stået for længe åben.

• Alarm for strømafbrydelse

På fryserens display blinker den højeste temperatur, der forekom under strømafbrydelsen. Samtidig lyser den røde kontrollampe, og der lyder et lydsignal. Alarmen aktiveres:

Når der forekommer en længerevarende strømafbrydelse, så temperaturen i fryseren stiger så

•

meget, at der ikke længere kan garanteres en korrekt opbevaring af madvarerne.

Sådan stoppes alarmfunktionen:

Tryk på Reset-knappen .

•

Den tidligere indstillede temperatur vises på displayet.

• Bemærk

Det anbefales at kontrollere madvarernes opbevaringstilstand i både fryse- og køleafdelingen før genindfrysning eller tilberedning af varerne!

Driftsalarmer

Tilkald service fra Whirlpool, hvis der høres et lydsignal, og der vises bogstaver på displayet

Alarm for åben fryserdør/køleskabsdør

Symbolet for køleskabsdøren / fryserdøren (eller begge) lyser (grøn kontrollampe), samtidig med, at der høres et lydsignal, og den røde kontrollampe lyser. Alarmen aktiveres:

Når den ene eller begge dørene står åben/åbne i mere end 2 minutter. Hvis døren ikke lukkes,

•

starter lydsignalet igen efter to minutter.

Alarmen fjernes: Luk døren/dørene, eller tryk på Reset-knappen .

232

Page 9

31502003DK.fm Page 233 Friday, May 19, 2006 11:02 AM

BRUG AF ISAUTOMAT (PÅ NOGLE MODELLER)

Ismaskinen on/off

Funktionen starter og/eller stopper fremstillingen af is.

Bemærk:

isfremstillingen, men forhindrer ikke forsyningen af is, der allerede findes i skuffen.

Valg af istype

Funktionen er aktiv, når symbolet lyser. Når der trykkes på knappen , bliver det muligt at vælge symbolet for den ønskede istype (isterninger eller knust is), og symbolet tænder.

Levering af is:

tryk på knappen og vælg den ønskede istype.

Tryk et solidt glas mod isautomatarmen. Hold glasset helt op mod

isautomatåbningen, så isen ikke falder uden for glasset. Der skal ikke trykkes særlig kraftigt mod armen, for at aktivere

isautomaten. Uanset hvor hårdt der trykkes, leveres isen med samme hastighed og mængde.

Fjern glasset langsomt for at stoppe leveringen af is uden at spilde.

Det anbefales altid at anvende solide glas ved leveringen af is.

Hvis armen i fryserummet (se figur 1 på følgende side) er placeret vandret, forhindres

Bemærk:

De første få isterninger kan have afsmag; Smid disse isterninger væk. Isen leveres fra isautomatbeholderen i fryseafdelingen. Når glasses trykkes mod den udvendige automatarm, aktiveres l yset i automaten samtidig, og en lem mellem isbeholderen og automaten åbnes. Når glasset fjernes fra armen, lukker lemmen, og lyset slukker. Isautomaten fungerer ikke, når døren til fryseafdelingen er åben. Store mængder isterninger bør tages direkte i beholderen, ikke via isautomaten. Knust is fremstilles ved at isterningerne knuses, inden de forlader isautomaten. Derfor kan det vare lidt tid, inden der kommer knust is. Det er normalt, at der kommer støj fra isknuseren, og stykkerne kan have forskellig størrelse. Når der skiftes fra knust is til isterninger, vil isautomaten levere en smule knust is sammen med de første isterninger. Efter start af køle-/fryseskabet varer det normalt cirka 10 timer, inden de første isterninger er klar.

Hvis der ikke kommer noget ud, når der trykkes på automatarmen, kan man skifte valg fra isterninger

•

til knust is eller omvendt, så eventuelle isblokke fjernes. Hvis der stadig ikke kommer noget ud af automaten, kan man vente nogle minutter og gentage forsøget.

•

Hvis der skulle forekomme kondens i is-/vandautomatens område, skal man trykke på afbryderen

•

(mærket med A på figuren) for at aktivere antikondensmekanismen.

233

Page 10

31502003DK.fm Page 234 Friday, May 19, 2006 11:02 AM

BRUG AF DEN AUTOMATISKE ISMASKINE (PÅ NOGLE MODELLER)

Nyttige tips vedrørende ismaskinen

Isautomaten er forsynet med en arm, der aktiverer eller deaktiverer dets funktion.

Hvis armen på figuren er placeret vandret, forhindrer den isproduktionen. Hvis den er placeret nede, aktiverer den isproduktionen.

For at fjerne og genindsætte isbeholderen:

Træk skuffen ud ved at løfte den forreste del lidt for at frigøre

den fra stoppeanordningen. Træk skuffen helt ud og tøm dens indhold.

Sæt isbeholderen på plads på fryseafdelingens dør

• Normal isfremstilling

giver ca. 7-9 portioner på et døgn.

Vedligeholdelse af isbeholderen

Tøm beholderen. Brug om nødvendigt varmt vand til smeltning

af isen.

Anvend aldrig spidse eller skarpe genstande

isen i beholderen. Det kan beskadige isbeholderen og automatmekanismen.

Vask isbeholderen med et mildt rengøringsmiddel, skyl og tør

godt efter. Brug ikke slibende rengøringsmidler eller opløsningsmidler.

Bemærk:

vandforsyningen.

•

Start ikke isautomaten, før den er sluttet til

Det er normalt, at isterningerne klæber sammen i hjørnerne. men de er nemme at brække fra hinanden.

Ismaskinen fungerer først, når fryseafdelingen er kold nok til at kunne producere is.

Lad den arbejde natten over. En god vandkvalitet er en forudsætning for en god iskvalitet.

Vandblødgørende kemikalier, som f.eks. salt, kan skade isautomaten og medføre dårlig iskvalitet.

til at fjerne

234

Page 11

31502003DK.fm Page 235 Friday, May 19, 2006 11:02 AM

BRUG AF VANDAUTOMATEN (PÅ NOGLE MODELLER)

Levering af vand

Leveringen af vand starter, når der trykkes et glas mod vandautomatarmen, og leveringen ophører, når glasset fjernes; Samtidigt tænder lyset i automaten. Lyset slukkes, når automatarmen slippes. Hold glasset helt op mod vandautomatåbningen, så vandet ikke løber uden for glasset. Vent lige et par sekunder med at fjerne glasset for at få de sidste dråber vand eller stykker is med. Vandbeholderen sidder bag de to nederste skuffer i køleafdelingen.

Bemærk:

Uanset hvor hårdt der trykkes, leveres vandet med samme hastighed og mængde.

Levering af vand

Det anbefales at smide de første glas vand væk efter igangsætningen af vandautomaten. Dette bør gentages, hver gang vandautomaten ikke har været brugt i længere tid.

235

Page 12



31502003DK.fm Page 236 Friday, May 19, 2006 11:02 AM

OVERVÅGNING OG UDSKIFTNING AF VANDFILTER (PÅ NOGLE MODELLER)

Vandfilterets kontrollampe (hvis den findes)

Når man køber produktet og efter et filterskift, viser filterikonet en grøn farve. Både ved brug af skabet, og når selve filtrets naturlige intensitet er opbrugt, kan ikonet blive rødt. Når det er nødvendigt at skaffe sig et nyt filter til efterfølgende udskiftning, bliver ikonet på displayet gult (filtret er brugt 90% af sin levetid).

Bemærk:

tid at skifte patronen. Udskift patronen og tryk herefter på RESET-knappen, indtil systemet er genoprettet, og kontrollampen er blevet grøn. Pas på: RESET-knappen fungerer, når kontrollampen for filter er grøn. Alle skabe med ismaskine og de interne vandrør skal tilsluttes en vandhane, der leverer drikkevand. Is- og/eller vandmaskiner , der ikke er sluttet direkte til vandforsyn ing en, må udelukkend e fyldes med drikkevand.

udskiftning af filtret skal ikke foretages, før displayet viser det røde ikon. Først da er det

UDSKIFTNING AF FILTERPATRON

Vandfilteret er placeret under døren til fryseafdelingen.

Find hætten til filterpatronen i det forreste sokkelgitter under døren

til fryseafdelingen. Drej hætten mod uret til lodret stilling, og træk hætten og filterpatronen ud gennem sokkelgitteret.

BEMÆRK:

vandspild.

Fjern patronhætten ved at skyde den af enden af den gamle patron.

Hætten skydes mod højre eller venstre. SMID IKKE HÆTTEN VÆK.

Tag den nye patron ud af emballagen og fjern beskyttelsen over

pakningerne.

Skyd hætten på den nye patron, som vist.

Placér patronhætten i lodret position og skub den nye filterpatron

ind i sokkelgitteret, indtil den stopper. Drej patronhætten med ur et til vandret position.

LAD VAND LØBE GENNEM VANDAUTOMATEN, INDTIL DET

LØBER RENT OG KLART (ca. 9-14 liter eller 6-7 minutter). Dette vil rense systemet og fjerne luft i slangerne.

BEMÆRK:

af automaten.

Bestilling af erstatningsfiltre

Der kan bestilles ekstra vandfilterpatroner hos en autoriseret Whirlpool-forhandler.

Der vil være vand i patronen. Vær derfor opmærksom på

Under udluftningen af systemet, kan der sprøjte vand ud

236

Page 13

31502003DK.fm Page 237 Friday, May 19, 2006 11:02 AM

VEJLEDNING I VALG AF FUNKTIONER

Lys

Skabet er forsynet med udvendigt lys, der gør det muligt at bruge is- og vandautomaten, også når d et er mørkt. Lyset kan tændes og slukkes på knap pen på panelet, eller ved samtidigt at tr ykke på en af de to automatarme (vand, is). Ismaskinen standser automatisk, og lyset på betjeningspanelet slukker, når fremstillingen af is er færdig. Når funktionen Låsning af betjeningspanel aktiveres, slukker lyset automatisk.

237

Page 14

31502003DK.fm Page 238 Friday, May 19, 2006 11:02 AM

LISTE OVER UDSTYR

Udtagning og omplacering af de justerbare hylder

Hylderne kan placeres efter ønske. Glashylderne er stærke nok til flasker, mælkekartoner og tunge madvarer; Pas dog på ikke at sætte dem meget hårdt ned på hylderne. Sådan fjernes hylderne: Træk hylden udad, til den stopper, løft den, og fjern den.

Udtagning af frugt-/grøntsagsskuffen eller kødskuffen:

Træk skuffen ud, til den stopper;

•

Placér den ene hånd under skuffen, løft og træk ud;

•

Skuffen går fri af skinnerne og kan trækkes længere ud;

•

For at kunne tages helt ud skal skuffen drejes: forenden opad,

•

bagenden nedad.

Udtagning af skuffens glaslåg

Løft rammens forende ca. 10 cm, og løft derefter med den

•

anden hånd rammens bagende. Træk herefter ud.

Sådan genmonteres låget

Indsæt rammens bagside i støtterne i køleskabsvæggene, og

•

sænk rammen på plads.

Kødskuffens temperaturkontrol

Den kolde luft cirkulerer ind i kødskuffen gennem en åbning

•

mellem køleafdelingen og fryseafdelingen. Dette medvirker til at gøre kødskuffen koldere end resten af køleskabet. Indstil skydekontrollen for høj eller lav luftgennemstrømning. Hvis der skal opbevares grøntsager i kødskuffen, skal man

•

skyde kontrollen helt til venstre til positionen for grøntsager. På den måde får grøntsagerne ikke frostskader.

Fugtighedskontrol i frugt-/grøntsagsskuffen

Kontrollen kan sættes i en vilkårlig position mellem den

•

laveste indstilling og den højeste . I position fjernes fugtig luft fra skuffen for bedre

•

konservering af frugt og grøntsager med skræl. I position bevares fugtigheden i skuffen for bedre

•

beskyttelse af bladgrøntsager.

Udtagning af kurvene i fryseafdelingen

Træk kurven udad, til den stopper.

•

Løft forenden, så kurven frigøres fra holderen.

•

Træk kurven helt ud.

• Placering af trådhylder i fryseafdelingen

(kun på nogle modeller).

For at opnå den maksimale opbevaringskapacitet fjernes de to nederste skuffer, og de medfølgende trådhylder anbringes indeni i skabet (se figuren)

238

Page 15

31502003DK.fm Page 239 Friday, May 19, 2006 11:02 AM

OPBEVARING OG OPTØNING AF MADVARER

I fryseafdelingen, der er mærket med symbolet , kan frosne madvarer opbevares, og friske eller tilberedte madvarer kan indfryses. Det er desuden muligt at lave isterninger i fryseafdelingen. Fryserdøren, der er mærket med symbolet **, er særlig velegnet til opbevaring af is og frostvarer, der snart skal anvendes.

Den maksimale mængde madvarer, der kan indfryses i løbet af 24 timer ved en rumtemperatu r på 25°C, er angivet på typepladen i køleafdelingen.

For at opnå en korrekt indfrysning anbefales det at vælge funktionen lynindfrysning for forindfrysning. Når funktionen hurtigfrysning er aktiv, sættes glidelågen i position “lukket” ved at flytte cursoren helt mod venstre.

24 timer senere anbringes de madvarer, der skal indfryses, i fryserummet som anført i beskrivelsen af skabet. Indfrysning af friske madvarer og automatisk isfremstilling kan ikke ske samtidigt. Husk derfor at stoppe den automatiske ismaskinefunktion ved at trykke på knappen

Se betjeningsvejledningen i afsnittet “Ismaskine”.

on/off

OPLYSNINGER OM INDFRYSNING AF FRISKE VARER

Det er vigtigt at indpakke madvarerne, så der ikke kan trænge vand, fugt eller lugt ind til maden; Derved undgås overførsel af lugte og smagsstoffer i skabet, og der sikres en bedre opbevaring af de frosne madvarer. Det anbefales, at man bruger plastbeholdere med tætsluttende låg, alubakker, alufolie, plastfilm eller vandtæt plastemballage.

TÆT LUKNING

Når madvarerne anbringes i tætlukkende poser, skal man klemme luften ud af posen (væsker kræver plads til udvidelse ved frysning). Luk posen med en elastik eller en snor. Læg evt. mærkater ind i gennemsigtige poser; Brug selvklæbende mærkater udvendigt på uigennemsigtige poser.

OPTØNING

Nyttige tips.

Rå grøntsager

(store udskæringer): optøs i køleafdelin gen uden udpakning. La d kødet stå i rumtempera tur i et par

Kød

timer inden tilberedning.

(små udskæringer): optø ved stuetemperatur, eller tilbered direkte.

Kød

: optøs indpakket i køleafdelingen, eller tilberedes direkte inden de er helt optøet.

Fisk

Ved strømsvigt vil fryseafdelingen opretholde en passende opbevaringstemperatur fra 5 til 15 timer afhængigt rumtemperaturen; Det anbefales at holde døren lukket i dett e tidsrum. Genindfrys ikke delvist optøede madvarer.

Tidligere tilberedte madvarer

: optøs i køleafdelingen

Frugt BEMÆRK

Afkøl varm mad til stuetemperatur i 30 minutter, emballér og indfrys derefter. Afkøling af varme madvarer inden indfrysning sparer energi og forlænger køle-/fryseskabets levetid.

: optøs ikke - læg dem direkte i kogende vand, og tilbered som normalt.

: genopvarm i ovn uden at fjerne madvarerne fra aluminiumsemballagen.

: anbring aldrig varme madvarer i fryseren.

239

Page 16

31502003DK.fm Page 240 Friday, May 19, 2006 11:02 AM

OPBEVARINGSSKEMA

Opbevaringstiderne vil variere afhængigt af madvarernes kvalitet, emballagetype eller indpakning (fugt- og lufttæt) samt opbevaringstemperatur (der bør være -18°C).

MADVARER OG OPBEVARINGSTIDER MEJERIPRODUKTER

Frugt

Koncentreret frugtjuice 12 måneder Frugt (generelt) fra 8 til 12 måneder Citrusfrugter og juice fra 4 til 6 måneder

Grøntsager

Kommercielt indfrosne 8 måneder Hjemmefrosne fra 8 til 12 måneder

Kød

Medisterpølse 4 uger eller mindre Hamburger 1 måned Okse, kalv, lam fra 2 til 3 måneder

Stege

Okse fra 6 til 12 måneder Lam og kalv fra 6 til 12 måneder Flæsk fra 4 til 8 måneder Rå medisterpølse o. l fra 1 til 2 måneder

Bøffer og koteletter

Okse fra 8 til 12 måneder Lam, kalv, svin fra 2 til 4 måneder

Fisk

Torsk og fladfisk 6 måneder Laks fra 2 til 3 måneder Makrel, aborre fra 2 til 3 måneder Paneret fisk (købt) 3 måneder Muslinger, østers fra 3 til 4 måneder Kogt fisk og krabber fra 3 til 4 måneder Friske rejer 12 måneder

Fjerkræ

Kylling eller kalkun (hele eller stykker)

And og gås 6 måneder Indmad fra 2 til 3 måneder Tilberedt fjerkræ med sovs 6 måneder Kødskiver (uden sovs) 1 måned

Gryderetter

Kød, fjerkræ og fisk fra 2 til 3 måneder

12 måneder

Smør fra 6 til 9

Margarine 12 måneder

Ost

Camembert, mozzarella, smøreoste

Flødeoste må ikke fryses Brie, Emmentaler o.l.

(frysning kan ændre konsistensen)

Is, frugtjuice, mælk 12 måneder

Æg

(tilsæt sukker eller salt til æggeblommer eller hele, piskede æg)

Hele (piskede), hvider, blommer

måneder

3 måneder

fra 6 til 8 måneder

12 måneder

KAGER OG BRØD

Gærbrød og boller 3 måneder Ubagt brød 1 måned Croissanter 3 måneder Kager (uden glasur) fra 2 til 4

Kager (med glasur) og småkager

Frugttærte 12 måneder Småkagedej 3 måneder Tærtedej fra 4 til 6

måneder fra 6 til 12

måneder

240

Page 17

31502003DK.fm Page 241 Friday, May 19, 2006 11:02 AM

ALMINDELIGE PROBLEMER MED ISMASKINEN

PROBLEM ÅRSAG LØSNING

Automaten fungerer ikke. Døren til fryseafdelingen er

åben. Isbeholderen er ikke korrekt

monteret.

Isautomaten holder op med at fungere.

Automaten har ikke været brugt i længere tid, hvilket har forårsaget en sammensmeltning af isterningerne.

Luk døren til fryseafdelingen. Sørg for, at isterningbeholderen

er skubbet helt ind. Kontrollér, at isautomatens arm

indeni fryseafdelingen ikke er i position OFF, dvs. i vandret position (på nogle modeller)

Ryst beholderen regelmæssigt for at holde isterningerne adskilt, samt for forøget opbevaringskapacitet. Smid gamle isterninger væk, og lav en ny beholdning.

Der er blevet trykket for længe på isautomatarmen.

Afsmag eller lugt. Is absorberer lugte.

Vandkvalitet.

Madvarer ikke korrekt pakket ind. Isbeholderen og/eller

fryseafdelingen skal måske rengøres.

Rør/slanger til isautomaten.

Vent ca. 3 minutter på, at automatmoteren nulstilles. Større mængder is bør hentes direkte fra beholderen, ikke via automaten.

Ny is bør fremstilles. Smid den gamle is væk, og lav en ny portion.

Gem overskydende is i en lukket beholder.

Vand, der indeholder mineraler, kan kræve anvendelse af et filter.

Pak madvarerne ordentligt ind. Rengør isbeholderen og

fryseafdelingen. Følg anvisningerne vedrørende

korrekt vandforsyning til isautomaten.

De første få produktioner af is på en ny isautomat kan have en afsmag. Smid den gamle is væk, og lav en ny portion.

BEMÆRK

: Brug kun isterninger fra ismaskinen.

241

Page 18

31502003DK.fm Page 242 Friday, May 19, 2006 11:02 AM

RENGØRING OG VEDLIGEHOLDELSE

Før enhver form for vedligeholdelse eller rengøring skal stikket tages ud af stikkontakten, eller strømmen afbrydes på hovedafbryderen.

Rengør køleskabet og fryseren regelmæssigt med en svamp fugtet med en opløsning af lunkent vand og neutralt rengøringsmiddel beregnet til køleskabe. Brug aldrig rengøringsmidler eller slibemidler. Rengør aldrig køle-/fryseskabsdele med brændbare væsker. Dampene kan starte en brand eller en eksplosion. Den udvendige del af skabet og dørpakningen rengøres med en fugtig klud og tørres med en blød klud.

Anvend aldrig damprensere.

•

Det anbefales at rengøre kondensatoren med en støvsuger på følgende måde: fjern frontsoklen (se

•

installationshåndbogen) og foretag rengøringen.

Bemærk:

indeholder alkol eller afledte produkter, men kun med en tør klud.

BEMÆRK

Rengør dem regelmæssigt med støvsugeren.

Afbryd altid strømforsyningen til køle-/fryseskabet, inden der skiftes pærer. Sådan fjernes lampeskærmen i køleafdelingen:

Løsn lampeskærmens skruer.

•

Sænk lampeskærmen og lad den glide ind i køleafdelingen.

•

Udskift pæren med en af samme type fra vores. servicecentre.

•

Sæt skærmen på plads igen i omvendt rækkefølge.

• Sådan udskiftes den øverste pære i fryseafdelingen:

Fjern lampeskærmen ved at trykke ind i siderne.

•

Fjern pæren og udskift den med en af samme type fra vores forhandlere eller servicecentre.

•

Sæt skærmen på plads igen i omvendt rækkefølge.

• Sådan udskiftes den nederste pære i køle- eller fryseafdelingen (på visse modeller):

Fjern lampedækslet over pæren ved at tage fat øverst i midten.

•

Træk lige ud og drej samtidigt dækslet til den ene side.

•

Fjern pæren og udskift den med en af samme type fra vores forhandlere eller servicecentre.

•

Sådan genmonteres lampedækslet:

tag lampedækslet af den øverste miderste del.

•

Indsæt tapperne i den ene side af dækslet i fordybningerne.

•

Bøj forsigtigt dækslet på midten, så tapperne kan indsættes i den anden side.

• Sådan udskiftes pæren i is- og vandautomaten (på visse modeller):

tag fat i pæren øverst i automatnichen.

•

Fjern pæren og udskift den med en af samme type fra vores forhandlere eller servicecentre.

betjeningspanelets taster og display (på fryserdøren) må ikke rengøres med produkter, der

: Køle-/fryseskabets kølerør er placeret nær afrimningsbakken, og de kan være meget varme.

242

Page 19

31502003DK.fm Page 243 Friday, May 19, 2006 11:02 AM

VED LÆNGEREVARENDE FRAVÆR

Kortere fravær

Det er ikke nødvendigt at afbryde strømmen til køle-/fryseskabet, hvis fraværet er kortere end 3 uger. Brug letfordærvelige madvarer, og indfrys andre madvarer. Hvis apparatet indehol der en ismaskine:

Sluk maskinen

Luk for vandforsyningen til ismaskinen

Tøm isbeholderen.

3. Ved længerevarende fravær

Fjern alle madvarer, hvis fraværet er længere end tre uger. Hvis apparatet indeholder en ismaskine, lukkes der for vandforsyningen til ismaskinen mindst 1 døgn før afrejsen. Når de sidste isterninger er færdige, slukkes der for ismaskinen, og ISTERNINGBEHOLDEREN TØMMES. Tag stikket ud af stikkontakten, og rengør, og aftør køle-/fryseskabet. Fastgør træ- eller plastkiler i den øverste del af begge døre med tape, og lad dørene stå på klem, så luften kan cirkulere i begge afdelinger. Dette vil forhindre dannelse af mug og dårlig lugt.

Flytning

Fjern alle aftagelige dele, pak dem godt ind, og tape dem sammen, så de ikke går løs eller bliver rystede.

•

Skru de indstillelige fødder fast, således at de ikke berører støttefladerne.

•

Luk og fastgør begge døre med tape, og brug også tape til at fastgøre netledningen bag på køle-/

•

fryseskabet med.

Strømsvigt

Ved strømsvigt kontaktes det lokale elværk for at høre, hvor længe man regner med, at strømsvigtet vil vare.

Påregnes strømsvigtet at vare mindre end 24 timer,

holder madvarerne kolde længst muligt. Påregnes strømsvigtet at vare i mere end 24 timer, skal alle frosne madvarer fjernes og placeres i en

bærbar fryseboks. Hvis en sådan fryser ikke er til rådighed, og f.eks. frostelementer ikke kan anvendes, skal man forsøge at anvende de madvarer, der hurtigst vil blive ødelagt. Husk, at en fuld fryseafdeling forbliver kold længere end en halvfuld fryseafdeling.

Tøm isbeholderen.

Yderligere vil en fryser, der er fuld af frosset kød, forblive kold længere end en fryser, der er fyldt med tilberedt mad. Hvis der stadig er iskrystaller på madvarerne, er det muligt at genindfryse dem uden risiko. Madvarerne vil imidlertid sandsynligvis skifte farve og smag.

Hvis madvarerne derimod er i dårlig tilstand, skal de kasseres.

skal begge døre blot holdes lukket

. Dette

243

Page 20

31502003DK.fm Page 244 Friday, May 19, 2006 11:02 AM

FEJLFINDINGSOVERSIGT/SERVICE

Når man hører disse lyde

..dit skab fungerer!!!

Før Service kontaktes....

Funktionsproblemer skyldes ofte små ting, som man selv kan finde og rette uden værktøjer af nogen art.

Skabet virker ikke

Er netledningen sat i en stikkontakt med korrekt spænding?

•

Har De undersøgt, om sikringerne er gået?

• Støj fra ismaskinen

Da køle-/fryseskabet har en indbygget ismaskine, kan der høres summelyde (fra vandventilen), vanddryp og støj fra isen, der falder ned i beholderen.

Ismaskinen fungerer ikke:

Har fryseren været tændt længe nok til at være helt kold? Første gang, den tændes, kan det vare natten

•

over. Står knappen ON/OFF til ismaskinen på ON?

•

Kontrollér at isautomatens arm indeni fryserummet ikke er i position OFF, dvs. i vandret position

•

(på nogle modeller). Er der åbnet for vandet? Kommer vandet helt frem til ismaskinen?

•

Er der monteret vandfilter i køleafdelingen? Filteret kan være tilstoppet eller forkert monteret.

•

Kontrollér først filtermonteringsvejledningen for at sikre, at filteret er monteret korrekt, og ikke er tilstoppet. Hvis montering eller tilstopning ikke er problemet, skal man kontakte en servicetekniker.

Der er vand i afrimningsbakken:

Dette er normalt i varmt, fugtigt vejr. Bakken kan være halvt fyldt. Sørg for, at køle-/fryseskabet er i

•

vater, så vandet ikke løber ud.

Kanterne på køle-/fryseskabets kabinet, der kommer i kontakt med dørpakningen, er varme ved berøring:

Dette er normalt, når kompressoren kører i varmt vejr.

• Lyset fungerer ikke:

Er der gået en sikring?

•

Er netledningen sat i en stikkontakt med korrekt spænding?

•

Er pæren sprunget?

• Er pæren sprunget:

Tag altid stikket ud af stikkontakten.

Se afsnittet “Rengøring og vedligeholdelse”.

244

Page 21

31502003DK.fm Page 245 Friday, May 19, 2006 11:02 AM

Motoren synes at køre for meget:

•

Er kondensatoren fri for støv?

•

Er dørene lukket ordentligt?

•

Er dørpakningerne tætte?

•

På varme dage, eller hvis lokalet er varmt, kører motoren i længere tid. Hvis døren hyppigt har været åbnet, eller hvis der er anbragt store mængder af madvarer, kører motoren i længere tid for at køle det indre af køleskabet ned.

Husk

Motorens kørselstid afhænger af forskellige ting: antallet af døråbninger, mængde af opbevarede madvarer, rumtemperaturen samt indstilling af temperaturkontrollerne. Hvis alle ovenstående kontroller er foretaget, og køle-/fryseskabet stadig ikke fungerer korrekt, ska l man kontakte Service. Angiv tydeligt hvad der er galt, samt køle-/fryseskabets type og serienummer (disse data er opgivet på typepladen).

Køletemperaturen er for høj

•

Er kontrollerne justeret korrekt?

•

Er der netop lagt en større mængde madvarer i køle- eller fryseafdelingen?

•

Kontrollér, at dørene ikke bliver åbnet for tit.

•

Kontrollér, om dørene lukker ordentligt.

•

Sørg for, at ventilationshullerne ikke er blokeret. Dette vil forhindre cirkulationen af kold luft.

Der er fugtopbygning

•

Kontrollér, at ventilationsåbningerne ikke er blokeret. Dette vil forhindre cirkulationen af kold luft.

•

Sørg for, at madvarerne er ordentligt emballeret. Aftør alle fugtige madvarebeholdere, inden de

placeres i køle-/fryseskabet.

•

Kontrollér, at dørene ikke bliver åbnet for tit. Når døren åbnes, kommer der fugt fra lokalet ind i køle-/

fryseskabet. Jo hyppigere døren åbnes, jo hurtigere opbygges fugtigheden, specielt hvis selve rummet

indeholder meget fugt.

•

Hvis rummet indeholder meget fugt, er det normalt, at der opbygges fugt indvendigt i køle-/

fryseskabet.

Dørene åbner og lukker ikke korrekt

•

Kontrollér, at madvareemballage ikke blokerer døren.

•

Kontrollér, at bakker, hylder, skuffer og ismaskinen er på plads.

•

Kontrollér, om dørens tætningslister er rene og ikke klæber.

•

Sørg for, at apparatet er i vater.

245

Page 22

31502003DK.fm Page 246 Friday, May 19, 2006 11:02 AM

SERVICEASSISTANCE

Før servicecenteret kontaktes:

Undersøg, om det er muligt selv at rette fejlene

(se afsnittet “FEJLFINDINGSOVERSIGT/ SERVICE”). Start apparatet igen for at se, om fejlen er

afhjulpet. Hvis dette ikke er tilfældet, afbr ydes strømmen igen, og operationen gentages efter en time.

Hvis resultatet stadig er negativt, kontaktes

servicecenteret.

Opgiv venligst:

Fejltypen,

•

Modellen,

•

Servicenummeret (tallet står efter ordet

•

SERVICE på typepladen, der er anbragt inden i apparatet), Fulde navn og adresse,

•

Telefonnummer.

•

Bemærk: Hvis Servicecenteret udfører vending af

døren, regnes det ikke for et garantiindgreb.

246
