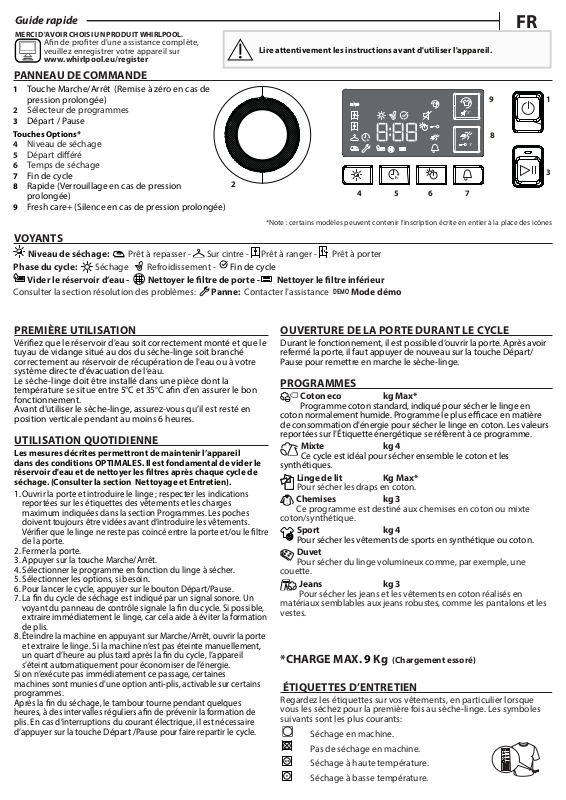

Page 1
FR
Guide rapide
DEMO
1
3
2
9
7
8
4 56
3’’
3’’
h
MERCI D'AVOIR CHOISI UN PRODUIT WHIRLPOOL.
A n de pro ter d'une assistance complète,
veuillez enregistrer votre appareil sur
www.whirlpool.eu/register
Lire attentivement les instructions avant d'utiliser l'appareil.
PANNEAU DE COMMANDE
1 Touche Marche/Arrêt (Remise à zéro en cas de
pression prolongée)
2 Sélecteur de programmes
3 Départ / Pause
Touches Options*
4 Niveau de séchage
5 Départ diéré
6 Temps de séchage
7 Fin de cycle
8 Rapide (Verrouillage en cas de pression
2
prolongée)
9 Fresh care+ (Silence en cas de pression prolongée)
*Note : certains modèles peuvent contenir l’inscription écrite en entier à la place des icônes
VOYANTS
Niveau de séchage: Prêt à repasser - Sur cintre - Prêt à ranger - Prêt à porter
Phase du cycle: Séchage Refroidissement - Fin de cycle
Vider le réservoir d’eau - Nettoyer le ltre de porte - Nettoyer le ltre inférieur
Consulter la section résolution des problèmes: Panne: Contacter l'assistance
Mode démo
h
4 56
9
3’’
8
3’’
7
1
3
PREMIÈRE UTILISATION
Vériez que le réservoir d'eau soit correctement monté et que le
tuyau de vidange situé au dos du sèche-linge soit branché
correctement au réservoir de récupération de l'eau ou à votre
système directe d’évacuation de l’eau.
Le sèche-linge doit être installé dans une pièce dont la
température se situe entre 5°C et 35°C an d’en assurer le bon
fonctionnement.
Avant d’utiliser le sèche-linge, assurez-vous qu’il est resté en
position verticale pendant au moins 6 heures.
UTILISATION QUOTIDIENNE
Les mesures décrites permettront de maintenir l’appareil
dans des conditions OPTIMALES. Il est fondamental de vider le
réservoir d'eau et de nettoyer les ltres après chaque cycle de
séchage. (Consulter la section Nettoyage et Entretien).
1. Ouvrir la porte et introduire le linge ; respecter les indications
reportées sur les étiquettes des vêtements et les charges
maximum indiquées dans la section Programmes. Les poches
doivent toujours être vidées avant d’introduire les vêtements.
Vérier que le linge ne reste pas coincé entre la porte et/ou le ltre
de la porte.
2. Fermer la porte.
3. Appuyer sur la touche Marche/Arrêt.
4. Sélectionner le programme en fonction du linge à sécher.
5. Sélectionner les options, si besoin.
6. Pour lancer le cycle, appuyer sur le bouton Départ/Pause.
7. La n du cycle de séchage est indiqué par un signal sonore. Un
voyant du panneau de contrôle signale la n du cycle. Si possible,
extraire immédiatement le linge, car cela aide à éviter la formation
de plis.
8. Éteindre la machine en appuyant sur Marche/Arrêt, ouvrir la porte
et extraire le linge. Si la machine n’est pas éteinte manuellement,
un quart d’heure au plus tard après la n du cycle, l’appareil
s’éteint automatiquement pour économiser de l’énergie.
Si on n’exécute pas immédiatement ce passage, certaines
machines sont munies d'une option anti-plis, activable sur certains
programmes.
Après la n du séchage, le tambour tourne pendant quelques
heures, à des intervalles réguliers an de prévenir la formation de
plis. En cas d’interruptions du courant électrique, il est nécessaire
d’appuyer sur la touche
Départ
/Pause pour faire repartir le cycle.
OUVERTURE DE LA PORTE DURANT LE CYCLE
Durant le fonctionnement, il est possible d’ouvrir la porte. Après avoir
refermé la porte, il faut appuyer de nouveau sur la touche Départ/
Pause pour remettre en marche le sèche-linge.
PROGRAMMES
Coton eco kg Max*
Programme coton standard, indiqué pour sécher le linge en
coton normalement humide. Programme le plus ecace en matière
de consommation d'énergie pour sécher le linge en coton. Les valeurs
reportées sur l'Étiquette énergétique se réfèrent à ce programme.
Mixte kg 4
Ce cycle est idéal pour sécher ensemble le coton et les
synthétiques.
Linge de lit Kg Max*
Pour sécher les draps en coton.
Chemises kg 3
Ce programme est destiné aux chemises en coton ou mixte
coton/synthétique.
Sport kg 4
Pour sécher les vêtements de sports en synthétique ou coton.
Duvet
Pour sécher du linge volumineux comme, par exemple, une
couette.
Jeans kg 3
Pour sécher les jeans et les vêtements en coton réalisés en
matériaux semblables aux jeans robustes, comme les pantalons et les
vestes.
*CHARGE MAX. 9 Kg (Chargement essoré)
ÉTIQUETTES D’ENTRETIEN
Regardez les étiquettes sur vos vêtements, en particulier lorsque
vous les séchez pour la première fois au sèche-linge. Les symboles
suivants sont les plus courants:
Séchage en machine.
Pas de séchage en machine.
Séchage à haute température.
Séchage à basse température.
Page 2
h
La durée de ces programmes dépend du poids du linge, du type
de tissus, de la vitesse d'essorage utilisée sur votre machine à
laver et des autres options sélectionnées.
Sur les modèles avec acheur, la durée des cycles est
indiquée sur le panneau de commande. Le temps résiduel est
constamment surveillé et modié durant le cycle de séchage
pour montrer la meilleure estimation possible.
Repassage facile
Ce cycle détend les bres du linge en facilitant le repassage
et le pliage; ne pas utiliser avec du linge encore humide. Indiqué
pour les petites charges en coton ou mixte coton.
Rafraîchir
Programme rapide indiqué avec toutes les charges, mais plus
ecace avec les petites charges. Ne pas utiliser avec du linge
encore humide. Le cycle dure environ 20 minutes.
Rapide 30' kg 0,5
Pour sécher le linge en coton essoré à grande vitesse dans la
machine à laver.
Couleurs kg Max*
Programme de séchage délicat indiqué pour le linge coloré.
Soie kg 0,5
Séchage délicat des vêtements en soie.
Laine kg 1
Pour sécher les vêtements en laine. Il est conseillé de
retourner les vêtements avant leur séchage. Faire sécher
naturellement les bords les plus épais qui sont encore humides.
Délicat kg 2
Pour sécher le linge délicat qui a besoin d'un traitement doux.
Synthétiques kg 4
Pour sécher le linge en bres synthétiques.
BOUTONS OPTIONS
Ces boutons sont utilisés pour personnaliser le programme
sélectionné selon les exigences personnelles.
Les options ne sont pas toutes disponibles pour tous les
programmes. Certaines options sont incompatibles avec d’autres
précédemment programmées. L’incompatibilité est indiquée par
un signal sonore et/ou par des voyants clignotants. Si l’option
est disponible, le voyant relatif à l’option sélectionnée reste
allumé. Certaines options peuvent demeurer dans la mémoire
du programme si elles ont été sélectionnées pour le séchage
précédent.
OPTIONS
Après avoir sélectionné le programme, il est possible de
programmer les diérentes options, si besoin.
Niveau de séchage
Appuyer plusieurs fois sur le bouton pour obtenir un niveau
diérent d’humidité résiduelle du linge. Un voyant indique le
niveau choisi.
Repassage: séchage très délicat. Utile pour faciliter le
repassage du linge tout de suite après la n du cycle.
Sur cintre: niveau étudié pour le linge délicat ; prêt pour être
mis sur les cintres.
Prêt à ranger: le linge est prêt pour être plié et rangé dans
l’armoire.
Prêt à porter: utilisé pour les vêtements à porter dès la n du
cycle.
Temps de séchage
Cette option permet de choisir la durée du cycle de séchage.
Appuyer plusieurs fois sur le bouton pour programmer le temps
désiré de séchage. Un voyant lumineux, placé sur le panneau de
contrôle, signale le temps choisi.
Départ diéré
Cette option permet de programmer un délai par rapport
au démarrage du cycle. Appuyer plusieurs fois sur le bouton
correspondant an d’obtenir le délai désiré. Après avoir atteint
le temps maximum sélectionnable, une autre pression de la
touche remet l’option à zéro. Un indicateur, placé sur le panneau
de commande, signale le temps choisi. Après avoir appuyé sur la
touche Départ/Pause: la machine signale le temps résiduel avant
le démarrage du cycle. En cas d’ouverture de la porte, après sa
fermeture, il est nécessaire d’appuyer de nouveau sur la touche
Départ/Pause.
Rapide
Permet un séchage plus rapide.
Fresh care+
Si le linge est laissé à l’intérieur du tambour après la n du
cycle, il peut être sujet à une prolifération bactérienne. Cette
option permet de réduire cette prolifération à travers le contrôle
de la température et la rotation du tambour. Ce traitement a
une durée maximum de 6 heures après la n du programme
conguré. Si cette option a été sélectionnée lors du séchage
précédent, elle demeure en mémoire.
Si cette option est utilisée en combinaison avec le départ diéré,
le traitement anti-plis (à travers des rotations périodiques du
tambour) sera ajouté même lors de la phase de départ diéré.
Verrouillage
Cette option rend toutes les commandes de la machine
inaccessibles, sauf la touche Marche/Arrêt.
Avec la machine allumée:
• pour valider l’option, il faut maintenir la touche appuyée jusqu’à
ce que le voyant correspondant s’allume.
• pour retirer l’option, il faut maintenir la touche appuyée jusqu’à
ce que le voyant correspondant s’éteigne.
Si cette option a été sélectionnée lors du séchage précédent, elle
demeure en mémoire.
Silence
Cette option permet d'interrompre les signaux sonores.
Les alarmes d’anomalies de fonctionnement demeurent actives:
• pour valider l’option, il faut maintenir la touche appuyée jusqu’à
ce que le voyant correspondant s’allume.
• pour retirer l’option, il faut maintenir la touche appuyée jusqu’à
ce que le voyant correspondant s’éteigne.
Fin de cycle
Cette option actionne un signal sonore prolongé en n
de cycle. Il est conseillé de l’actionner si on n’est pas certain
d’entendre le son normal de n de cycle. Si cette option a
été sélectionnée lors du séchage précédent, elle demeure en
mémoire.
Page 3
FR
Guide rapide
AB
1
4
2
3
C
NETTOYAGE ET ENTRETIEN
Débrancher le sèche-linge du réseau électrique durant les
opérations de nettoyage et de maintenance.
Vidange du réser voir d'eau après chaque c ycle (voir gure
A).
Extraire le réservoir du sèche-linge et le vider dans un évier ou autre
dispositif d’évacuation, puis le remettre à sa place correctement.
Ne pas utiliser le sèche-linge sans avoir d’abord remis le réservoir
à sa place.
Nettoyage du ltre de la porte après chaque cycle (voir
gure B).
Extraire le ltre et nettoyer sa surface en éliminant les éventuels
résidus de peluches, en le passant sous l’eau du robinet ou en
l’aspirant avec un aspirateur. Pour des performances optimales,
séchez tous les ltres avant de les remettre en place. Ne pas utiliser
le sèche-linge sans avoir d’abord remis le ltre à sa place
Comment extraire le ltre de la porte :
1. Ouvrir la porte et tirer le ltre vers le haut.
2. Ouvrir le ltre et le nettoyer entièrement, en éliminant les traces
de peluches. Remettre le ltre à sa place en vériant qu'il soit
introduit à fond et aligné avec le joint du sèche-linge.
Nettoyage du ltre inférieur quand le indicateurs
correspondant s’allume (voir gure C).
Extraire le ltre et nettoyer sa surface en éliminant les éventuels
résidus de peluches, en le passant sous l’eau du robinet
ou en l’aspirant à l’aide d’un aspirateur. Il est cependant
recommandé de nettoyer ce ltre après chaque cycle pour
optimiser les prestations du sèche-linge. Ne pas utiliser le
sèche-linge sans avoir d’abord remis le ltre à sa place.
Comment extraire le ltre inférieur:
1. Ouvrir le portillon inférieur.
2. Saisir la poignée et extraire le ltre inférieur.
3. Ouvrir la paroi arrière du ltre et éliminer les éventuels résidus
de la surface interne du grillage.
4. Nettoyer la chambre du ltre inférieur en évitant le contact
direct avec les lamelles.
5. Refermer la paroi arrière du ltre inférieur et le remettre à sa
place en contrôlant qu’il soit parfaitement encastré.
6. Baisser la poignée du ltre et refermer le portillon inférieur.
7. Vérier que la prise d’air soit libre.
Les ltres sont des composants fondamentaux du sèchelinge. Leur fonction est de recueillir les peluches qui se
forment lors du séchage. Si les ltres sont bouchés, le ux
d’air à l’intérieur du sèche-linge est gravement compromis :
les temps de séchage s’allongent, on consomme davantage
d’énergie et le sèche-linge peut subir des dommages. Si ces
opérations ne sont pas eectuées correctement, le sèchelinge peut ne pas démarrer.
TRANSPORT ET SOULÈVEMENT
Ne jamais soulever le sèche-linge en le saisissant par son plan
supérieur.
1. Débranchez le sèche-linge.
2. Vériez que la porte et le réservoir soient correctement fermés.
3. Si le tuyau de vidange est branché à votre prise d'évacuation,
xez-le au dos du sèche-linge (voir les Instructions pour le
montage).
Consommation d’élec tricité
Mode arrêt (Po) - Watts 0.50
Mode laissé sur marche (Pl) - Watts 1.00
Programmes Kg kWh Minutes
Coton Eco*
Coton Eco
Synthétiques 4 1.18 116
* Programmes de référence pour l'étiquette énergétique, ce
programme convient pour le séchage de textiles en coton
normalement humides et constitue le programme le plus ecace en
termes de consommation d’énergie pour le séchage de textiles en
coton humides. (Conguration standard/prédénie initiale).
Système avec Pompe de Chaleur
La pompe de chaleur contient des gaz à eet serre, contenus
dans un groupe hermétiquement fermé. Ce groupe
hermétiquement fermé contient 0.15 kg de gaz R134a F. GWP =
1430 (1 t C02).
9 2.80 231
4.5 1.54 136
DESCRIPTION DU PRODUIT
1. Réservoir d'eau
2. Grille d'entrée d'air
3. Filtre inférieur
4. Filtre de porte
Page 4
MERCI D'AVOIR CHOISI UN PRODUIT WHIRLPOOL.
A n de pro ter d'une assistance complète,
veuillez enregistrer votre appareil sur
www.whirlpool.eu/register
FR
Guide rapide
Lire attentivement les instructions avant d'utiliser l'appareil.
W11478658
Anomalie
Cause possible
Solution
courant.
Essayer de brancher un autre appareil électroménager dans la même
prise tels que des adaptateurs ou des rallonges.
La porte est ouverte.
Fermer la porte.
Sur les machines avec cette fonction : attendre la n du départ di éré
Options.
Sur les machines munies de la fonction
actionnée.
Consulter la section Options, si l’option Verrouillage touches est
pour retirer cette option.
Consulter la section Nettoyage et entretien et e ectuer les opérations
indiquées.
introduite dans le sèche-linge.
minute plus élevés) pour éliminer le plus d’eau possible.
admise pour chaque programme.
La durée du séchage pourra être supérieure si la température de la
pièce se situe hors de la plage 14-30°C.
Le programme
terminé.
Voyants lumineux allumés ou clignotant
Filtre de porte
inférieur *
correctement, le sèche-linge peut subir des dommages.
Retirer le mode DEMO.
machine. Le voyant lumineux "DEMO" clignote puis s'éteint.
Éteindre le sèche-linge et le débrancher du réseau électrique. Ouvrir
Par exemple F3 et E2
PROBLÈMES ET SOLUTIONS
En cas de mauvais fonctionnement, avant de contacter l’assistance, contrôler le tableau ci-dessous. Les anomalies sont souvent de
petite importance et elles peuvent être résolues en quelques minutes.
La che n’a pas été branchée dans la prise de
Brancher la che dans la prise de courant.
Le sèche-linge
ne s’allume pas
Le sèche-linge
ne démarre pas
Les temps de
séchage sont
trop longs
n’est pas
La prise de courant est endommagée.
prise. Ne pas utiliser de dispositifs électriques de branchement à la
Une coupure de courant électrique s’est véri ée. Attendre le rétablissement du courant électrique.
On a programmé un départ di éré pour le
démarrage du cycle.
La touche Départ/Pause n’a pas été enclenchée.
Verrouillage touches, cette option a été
ou éteindre la machine pour la réinitialiser. Consulter la section
Appuyer sur la touche Départ/Pause.
présente, retirer cette option. Éteindre la machine n’est pas su sant
Négligence dans la maintenance.
Le programme, les temps et/ou le niveau de
séchage programmés ne sont pas adéquats
pour le type ou pour la quantité de charge
Le linge est trop humide.
Le sèche-linge pourrait être surchargé.
Consulter la section Programmes et options pour trouver le
programme et les options les plus adéquats au type de charge
e ectuée.
E ectuer un cycle de lavage avec un essorage important (tours
Consulter la section Programmes et véri er la charge maximum
Température ambiante.
Une coupure de courant pourrait s’être véri ée.
En cas de coupure du courant électrique, il est nécessaire d'appuyer
sur la touche Départ/Pause pour faire repartir le cycle.
Réservoir d'eau Le réservoir d'eau est plein. Vider le réservoir d'eau. Consulter la section Nettoyage et entretien.
et/ou ltre
Anomalie dans le ux d’air nécessaire pour le
fonctionnement de la machine.
Nettoyer le ltre de porte, le ltre inférieur et contrôler que la grille
d'entrée d'air soit libre. Si ces opérations ne sont pas e ectuées
Filtre inférieur* Le ltre inférieur a besoin d’être nettoyé. Nettoyer le ltre inférieur. Consulter la section Nettoyage et entretien.
DEMO
Le cycle dure
quelques
minutes
Le sèche-linge est en mode DEMO. Le voyant
lumineux DEMO est allumé.
Les actions suivantes doivent être e ectuées en séquence, sans
aucune pause. Allumer et éteindre la machine. Appuyer sur la touche
Départ/Pause jusqu’au déclenchement du signal sonore. Rallumer la
immédiatement la porte et extraire le linge, de façon à ce que la
La présence
du symbole de
la clé anglaise
indique une
anomalie.
Les capteurs de la machine ont relevé une
anomalie.
chaleur puisse se dissipée. Attendre 15 minutes. Rebrancher le sèchelinge au réseau électrique, charger le linge dans le tambour et lancer
le cycle de séchage.
Si le problème persiste, contacter le Service d’Assistance et
communiquer les lettres et les numéros qui clignotent sur
l’a cheur.
*Note : certains modèles sont autonettoyants ; non munis de ltre inférieur. Consulter la section Nettoyage et entretien.
Vous pouvez télé charger les consi gnes de sécurité, l e manuel de l'util isateur, la fiche prod uit et les données
énergétiques en :
• visitant notre site internet - docs.whirlpool.eu
• Utilisant le Code QR
• Vous pouvez également contacter notre service après-vente (voir numéro de téléphone dans le livret de gar antie). Lorsque
vous contactez notre Ser vice Après-vente, veuillez indiquer les codes visibles sur la p laque signalétique de l'appareil.
xxxxxxxxxxxx
xxxx
07/2020
Loading...
