41902019E.fm Page 32 Wednesday, April 23, 2008 1:00 PM

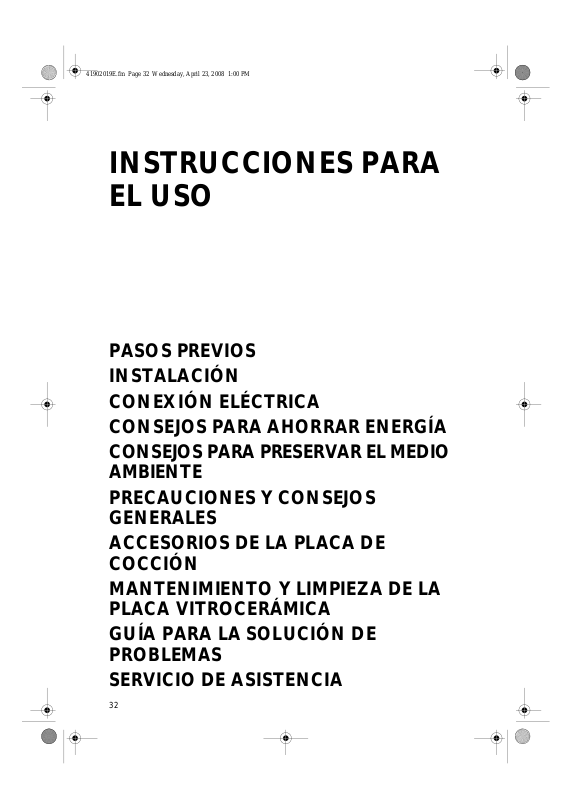

INSTRUCCIONES PARA
EL USO
PASOS PREVIOS
INSTALACIÓN
CONEXIÓN ELÉCTRICA
CONSEJOS PARA AHORRAR ENERGÍA
CONSEJOS PARA PRESERVAR EL MEDIO
AMBIENTE
PRECAUCIONES Y CONSEJOS
GENERALES
ACCESORIOS DE LA PLACA DE
COCCIÓN
MANTENIMIENTO Y LIMPIEZA DE LA
PLACA VITROCERÁMICA
GUÍA PARA LA SOLUCIÓN DE
PROBLEMAS
SERVICIO DE ASISTENCIA
32
Page 2
41902019E.fm Page 33 Wednesday, April 23, 2008 1:00 PM
PASOS PREVIOS
Para sacar el máximo rendimiento de la placa de
•
cocción, conviene leer atentamente las
instrucciones de uso y guardarlas para futuras
consultas.
INSTALACIÓN
Placa de cocción
•
La placa de cocción debe montarse en una superficie de
apoyo que tenga entre 20 mm y 50 mm de grosor.
•
Es preciso que no haya ningún elemento entre la placa
y el horno (carriles transversales, soportes, etc.).
•
La distancia entre la cara inferior de la placa y el
armario o panel de separación debe ser como mínimo
de 20 mm.
•
Si la placa se va a instalar junto a un mueble de
columna, deje una distancia mínima de 100 mm desde
el borde de la placa.
Practique una abertura en la superficie de apoyo que tenga las
•
dimensiones mostradas en la hoja de descripción del
producto, que se suministra por separado.
Aplique la junta incluida a la placa de cocción (si todavía no lo
•
ha hecho), después de limpiar su superficie.
Atención
Para evitar el calentamiento excesivo de los circuitos
electrónicos, que podría dañarlos, se recomienda lo siguiente:
•
No instale la placa de cocción cerca del lavavajillas ni la
lavadora para evitar la exposición de los circuitos
electrónicos a vapor o humedad que podrían dañarlos.
Si hubiera un horno fabricado por nosotros debajo de la placa,
asegúrese de que incluye un sistema de refrigeración.
Si la temperatura de los circuitos electrónicos supera el máximo
permitido, la placa de cocción se apaga de forma automática; en
este caso, espere unos minutos hasta que la temperatura de los
circuitos descienda a un nivel aceptable y podrá volver a
encender la placa.
•
Apague la placa.
Pared posterior
Parte delantera
33
Page 3
41902019E.fm Page 34 Wednesday, April 23, 2008 1:00 PM
INSTALACIÓN
Montaje
A) Si la encimera es de madera
resortes y los tornillos en dotación.
Coloque los 4 resortes (A) en el marco de la encimera, en el
•
alojamiento previsto, véase Fig. 1
Mida el centro de los lados verticales del hueco como se
•
muestra en la Fig. 2.
Coloque el centro de los estribos (C) en el centro del lado
•
medido anteriormente.
El lado superior de los estribos debe estar alineado con la
•
superficie de la encimera.
Fije apretando los 4 tornillos (B) en dotación en los orificios
•
predispuestos.
Introduzca la encimera en el hueco teniendo cuidado de que
•
los resortes (A) queden bloqueados en los topes de los
estribos (C Fig. 4 y 5).
, utilice los estribos, los
Fig. 1
A
Fig. 2
C
B) Si la encimera es de mármol, cerámica, piedra,
plástico, etc.,
solicite el kit de instalación código 4812 310
19277 al Servicio de Asistencia Técnica autorizado.
B
Fig. 3
A
Fig. 4
Fig. 5
34
Page 4
41902019E.fm Page 35 Wednesday, April 23, 2008 1:00 PM
CONEXIÓN ELÉCTRICA
Las conexiones eléctricas deben realizarse antes de enchufar el
aparato a la toma de electricidad. La instalación del aparato debe
dejarse en manos de un técnico cualificado que conozca a fondo
la normativa de seguridad e instalación. En concreto, la instalación
debe llevarse a cabo de acuerdo con la normativa de la compañía
eléctrica local. Asegúrese de que el voltaje indicado en la placa de
identificación corresponde con el del emplazamiento de la
instalación. La normativa requiere que el aparato cuente con
protección de tierra: utilice conductores (incluido el de tierra)
con las dimensiones apropiadas únicamente. El fabricante declina
toda responsabilidad por lesiones a personas y animales o daños a
la propiedad que sean consecuencia de la no observación de estas
normas. Para la conexión eléctrica, utilice un cable de tipo H05
RR-F, como se indica en la tabla siguiente:
Voltaje de alimentación.
Conductores Canti d a d x t a m a ñ o
230V ~ +
230-240V ~ +
230V 3~
+
400V 3N ~ +
400V 2N ~ +
3 X 4 mm
3 X 4 mm2 (sólo para Australia)
4 X 1,5 mm
5 X 1,5 mm
4 X 1,5 mm
2
2
2
2
El aparato debe enchufarse a la alimentación mediante un
interruptor seccionador multipolar con un espacio de
contacto mínimo de 3 mm.
Advertencia
: La longitud del cable de alimentación debe ser
suficiente para que la placa de cocción se pueda retirar de la
superficie de apoyo, y debe colocarse de manera que no sufra
daños ni esté sometido a calor excesivo causado por el contacto
con la base.

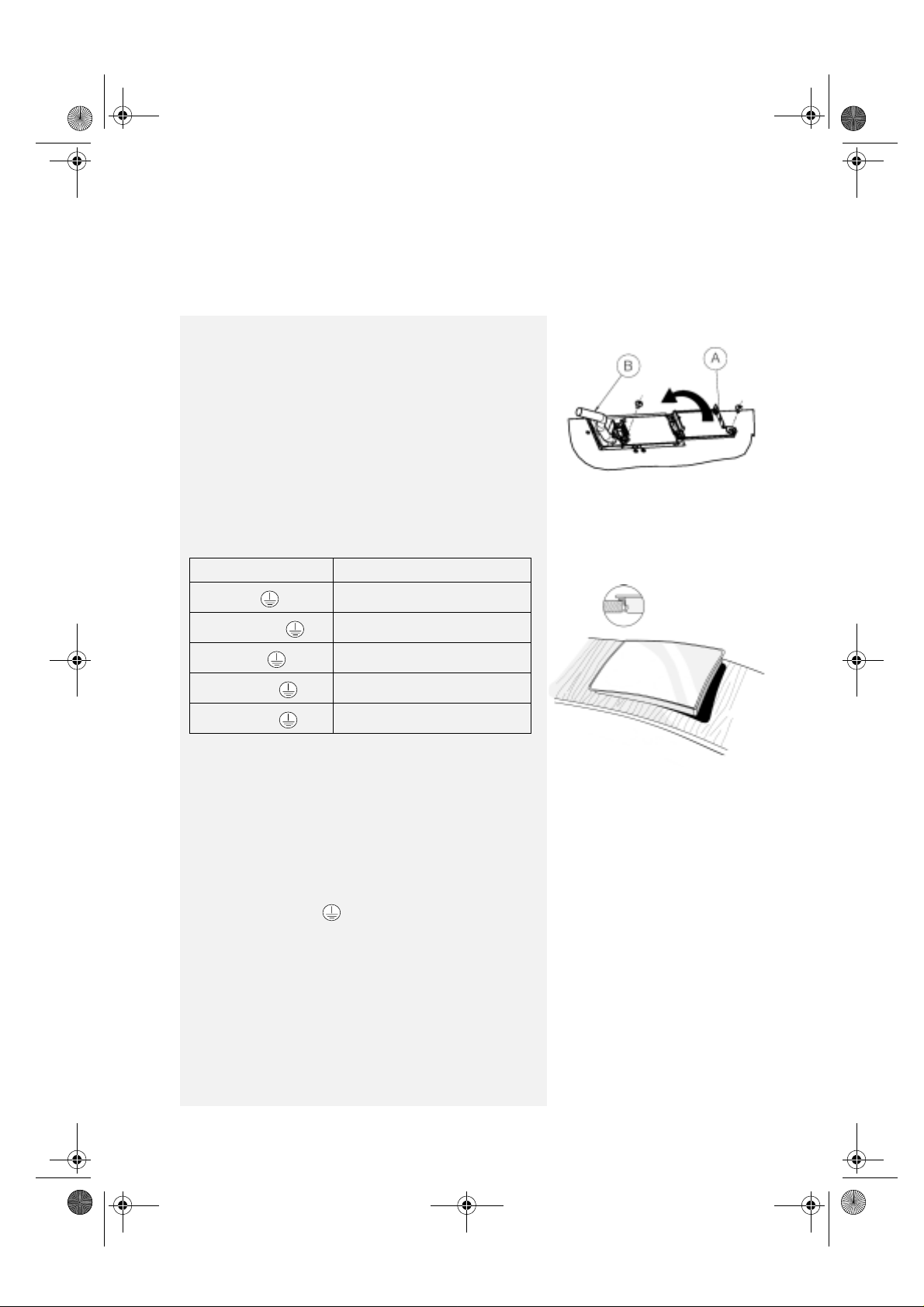

Conexiones del bloque de terminales
: el cable de tierra amarillo/verde debe estar conectado al
Nota
terminal con el símbolo y debe ser más largo que los otros
cables.
Quite unos 70 mm del recubrimiento protector del cable de
•
alimentación (B).
Quite unos 10 mm del recubrimiento de los hilos.
•
A continuación, inserte el cable en la abrazadera y conecte los
hilos al bloque de terminales como se indica en el diagrama
situado junto al bloque de terminales.
Asegure el cable de alimentación (B) con la abrazadera.
•
Cierre la cubierta del bloque de terminales (A) y apriete los
•
tornillos.
Terminada la conexión eléctrica, encaje la placa por la parte
•
superior y fíjela a los resortes de sujeción, como se muestra en
la ilustración.
35
Page 5
41902019E.fm Page 36 Wednesday, April 23, 2008 1:00 PM
CONSEJOS PARA AHORRAR ENERGÍA
Utilice cazos y sartenes cuyo diámetro de fondo sea igual al de
•
la zona de cocción.
Utilice sólo cazuelas y sartenes de base plana.
•
Si es posible, mantenga el recipiente tapado al cocinar.
•
Cocine las verduras, patatas, etc. con cantidades pequeñas de
•
agua para reducir el tiempo de cocción.
Las ollas a presión permiten ahorrar aún más energía y
•
tiempo.
CONSEJOS PARA PRESERVAR EL MEDIO
¡NO!
AMBIENTE
1. Embalaje
El material de embalaje es 100% reciclable
•
según indica el símbolo de reciclaje ( ).
2. Productos
Este aparato lleva el marcado CE en
conformidad con la Directiva 2002/96/EC del
Parlamento Europeo y del Consejo sobre
residuos de aparatos eléctricos y electrónicos
(RAEE). La correcta eliminación de este
producto evita consecuencias negativas para el
medioambiente y la salud.
El símbolo en el producto o en los
documentos que se incluyen con el producto,
indica que no se puede tratar como residuo
doméstico. Es necesario entregarlo en un
punto de recogida para reciclar aparatos
eléctricos y electrónicos.
Deséchelo con arreglo a las normas
medioambientales para eliminación de
residuos.
Para obtener información más detallada sobre
el tratamiento, recuperación y reciclaje de este
producto, póngase en contacto con el
ayuntamiento, con el servicio de eliminación de
residuos urbanos o la tienda donde adquirió el
producto.
Declaración de conformidad CE
Placa de cocción apta para entrar en contacto
•
con alimentos y conforme con el Reglamento
(CE) n. 1935/2004
Los aparatos se han diseñado para su uso
•
exclusivo como aparato de cocina. Cualquier
otro uso (por ejemplo, para calentar una
habitación) es inadecuado y puede resultar
peligroso.
Los aparatos se han diseñado, fabricado y
•
comercializado de conformidad con:
los principios de seguridad de la directiva "Baja
•
tensión" 2006/95/CE (que sustituye la 73/23/
CEE y sucesivas rectificaciones).
Los requisitos de protección de la Directiva
•
89/336/CEE sobre “compatibilidad
electromagnética” (CEM).
El requisito de la Directiva 93/68/CEE.
•
36
Page 6
41902019E.fm Page 37 Wednesday, April 23, 2008 1:00 PM
PRECAUCIONES Y CONSEJOS GENERALES
Advertencia: Las partes accesibles se
calientan cuando se utiliza el aparato.
Mantenga a los niños alejados para evitar
quemaduras.
Este aparato no debe ser utilizado por
personas (incluidos niños) cuyas capacidades
físicas, sensoriales o mentales estén
disminuidas o que carezcan de experiencia y
conocimientos, salvo que primero hayan
recibido la supervisión o instrucción debida
de la persona responsable de su seguridad.
Evite que los niños jueguen con el aparato.
Antes de realizar operaciones de de
•
mantenimiento, desconecte el aparato de la
corriente.
Mantenga a los niños alejados del aparato
•
cuando esté en uso o recién apagado.
La reparación y el ajuste de los aparatos deben
•
dejarse exclusivamente en manos de técnicos
cualificados.
Asegúrese de que los cables de otros aparatos
•
situados cerca de la placa de cocción no están
en contacto con partes calientes.
• No encienda las zonas de cocción si no ha
colocado ningún recipiente en ellas.
• No limpie nunca el aparato con agua a presión
o con vapor.
• Si el panel de control detecta líquidos, la placa
se apaga. Limpie la zona de control con cuidado
para volverla a utilizar.
La placa cuenta con zonas de cocción (fogones)
•
de distintos tamaños. Utilice sartenes cuyo
diámetro de fondo sea igual al diámetro de la
zona de cocción.
Para evitar dañar la superficie de
vitrocerámica, no utilice:
-
recipientes cuya base no sea totalmente
plana;
-
recipientes metálicos de base esmaltada.
-
Una vez terminada la cocción, pulse el
botón de encendido/apagado .
No utilice la placa de cocción como superficie
•
de trabajo ni de apoyo.
No deje el aparato sin vigilancia durante la
•
preparación de alimentos; existe riesgo de
incendio.
En caso de rotura o fisuras en la placa
•
vitrocerámica como consecuencia de un
impacto fuerte (caída de objetos, etc.), no la
utilice y póngase en contacto con el Servicio de
asistencia.
No coloque alimentos envueltos en papel de
•
aluminio, plástico ni paños sobre las zonas de
cocción calientes.
No arrastre sartenes ni otros recipientes sobre
•
la superficie vitrocerámica, para evitar
rayaduras.
Evite el derramamiento de azúcar o sustancias
•
parecidas sobre la placa de cocción. Si es
preciso, limpie la placa de inmediato; siga las
instrucciones de mantenimiento y limpieza
incluidas en este manual.
Si la placa de cocción está dotada de zona de
•
cocción halógena, no mire fijamente la luz.
ACCESORIOS DE LA PLACA DE COCCIÓN

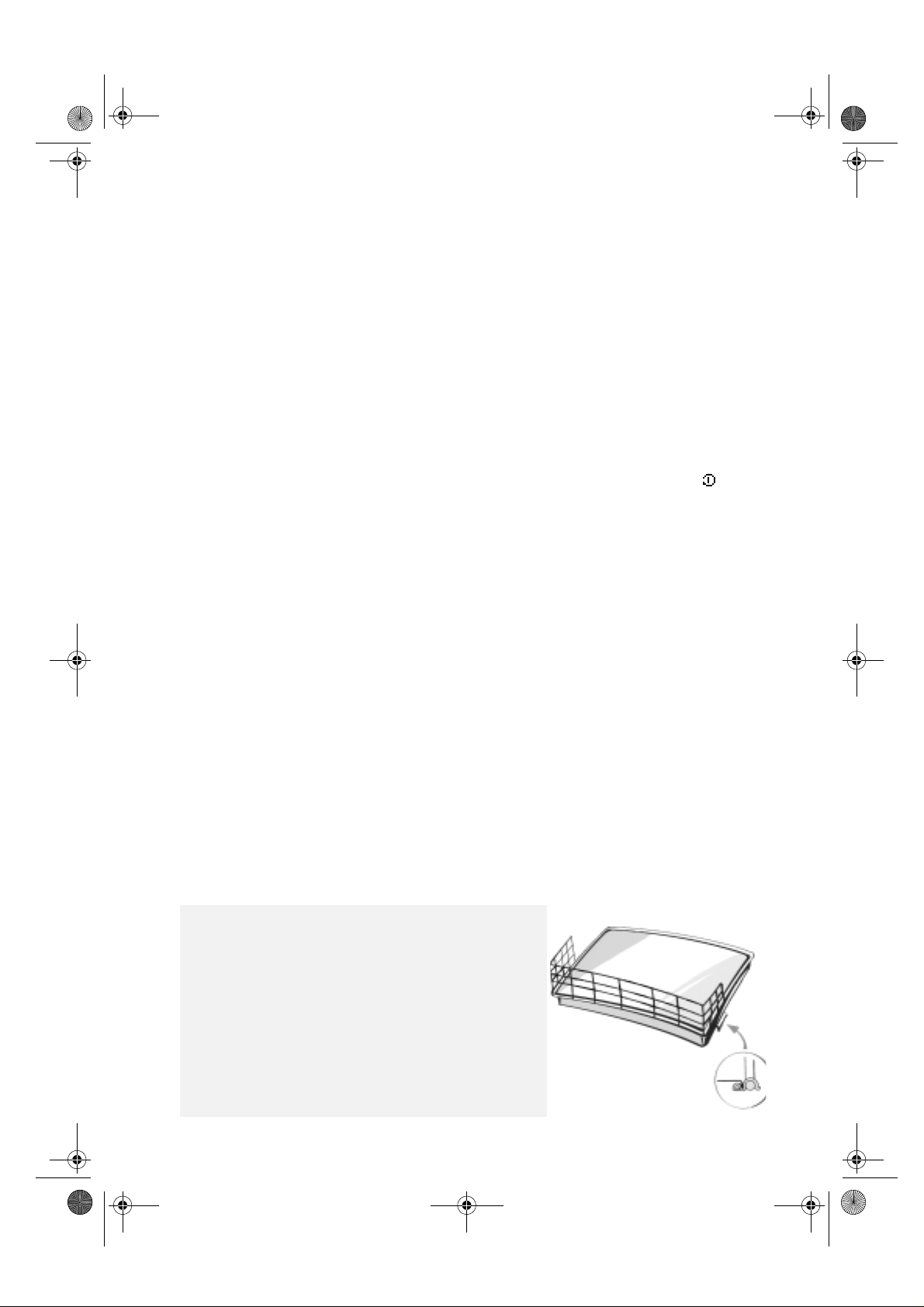

Accesorio de protección para los niños AMH 122
Puede solicitar este accesorio en el Servicio de asistencia;
el número de referencia es 4819 310 18436.
37
Page 7
41902019E.fm Page 38 Wednesday, April 23, 2008 1:00 PM
MANTENIMIENTO Y LIMPIEZA DE LA PLACA
VITROCERÁMICA
Limpie la placa de cocción (cuando esté fría) después de cada uso.
De este modo evitará la acumulación de suciedad y la mantendrá
limpia.
Importante:
o vapor a alta presión.
Utilice un paño limpio, toallitas de cocina absorbentes y un
•
producto de limpieza, o algún limpiador específico para placas
vitrocerámicas.
Elimine los restos de suciedad con el rascador suministrado y
•
productos de limpieza específicos.
Los restos de alimentos deben limpiarse antes de que queden
•
adheridos a la superficie vitrocerámica.
Los alimentos con un alto contenido de azúcar (caramelo, almíbar
•
de fruta, mermelada, etc.) que hiervan sobre la repisa o restos
azucarados deben eliminarse inmediatamente con un raspador.
No utilice productos abrasivos, lejía, aerosoles para limpieza
•
de hornos ni estropajos.
La placa de cocción debe tratarse de forma periódica con una
marca de cera protectora para placas vitrocerámicas.
Nunca debe limpiar el aparato con equipos de agua
GUÍA PARA LA SOLUCIÓN DE PROBLEMAS
La placa de cocción no funciona
• ¿Ha pulsado los botones de control de acuerdo
con las instrucciones de la sección “Utilización
de la placa” de la "Ficha del producto"?
• ¿Se ha producido un corte del suministro
eléctrico?
• ¿Ha secado bien la placa después de limpiarla?
Si se ha seleccionado una zona de cocción y en la
1.
pantalla aparece
un número, póngase en contacto con el
Servicio de Asistencia Técnica,
“F” o bien “ER” seguido de
- salvo si el mensaje es “
que indica que la zona de mandos no
está correctamente limpia.
- Para resolver el problema, siga las
instrucciones del apartado “Mantenimiento
y limpieza de la placa vitrocerámica”.
Si la placa de cocción no funciona después de
2.
un uso intensivo, es debido a la elevada
temperatura interna de los componentes.
Espere unos minutos hasta que descienda la
temperatura.
F03
” o bien “
ER03
SERVICIO DE ASISTENCIA
Antes de ponerse en contacto con el Servicio
de asistencia
Trate de resolver el problema (vea “Guía para
1.
la solución de problemas”).
Apague el aparato y vuelva a encenderlo para
2.
ver si se repite el fallo.
Si después de realizar esta comprobación el
problema persiste, póngase en contacto con el
Servicio de asistencia más cercano.
Debe detallar:
problema,
el tipo y modelo exactos,
•
el número de asistencia (que aparece a
•
continuación de la palabra “Service” en la placa
de identificación) se halla en la parte inferior de
la placa de cocción o en la hoja de descripción
del producto. Este número aparece también en
el folleto de garantía,
Su dirección completa y el número de teléfono.
•
Para efectuar reparaciones deberá contactar con
una breve descripción del
un Servicio de asistencia autorizado
indica en la garantía.
Si llama a un
que le expida un justificante del trabajo realizado y
exíjale que utilice
No seguir estas indicaciones puede
comprometer la seguridad y la calidad del
producto
técnico no autorizado
recambios originales
.
, según se
, pida siempre
.
”
38
Loading...
