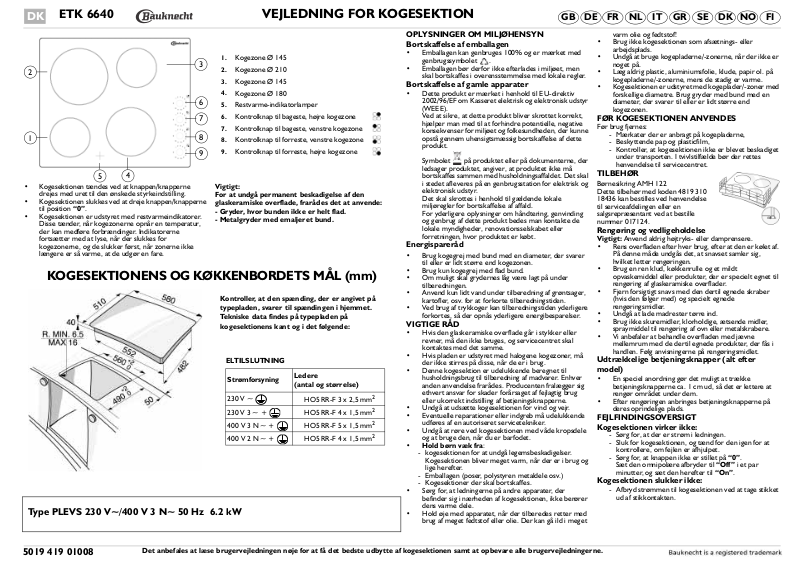

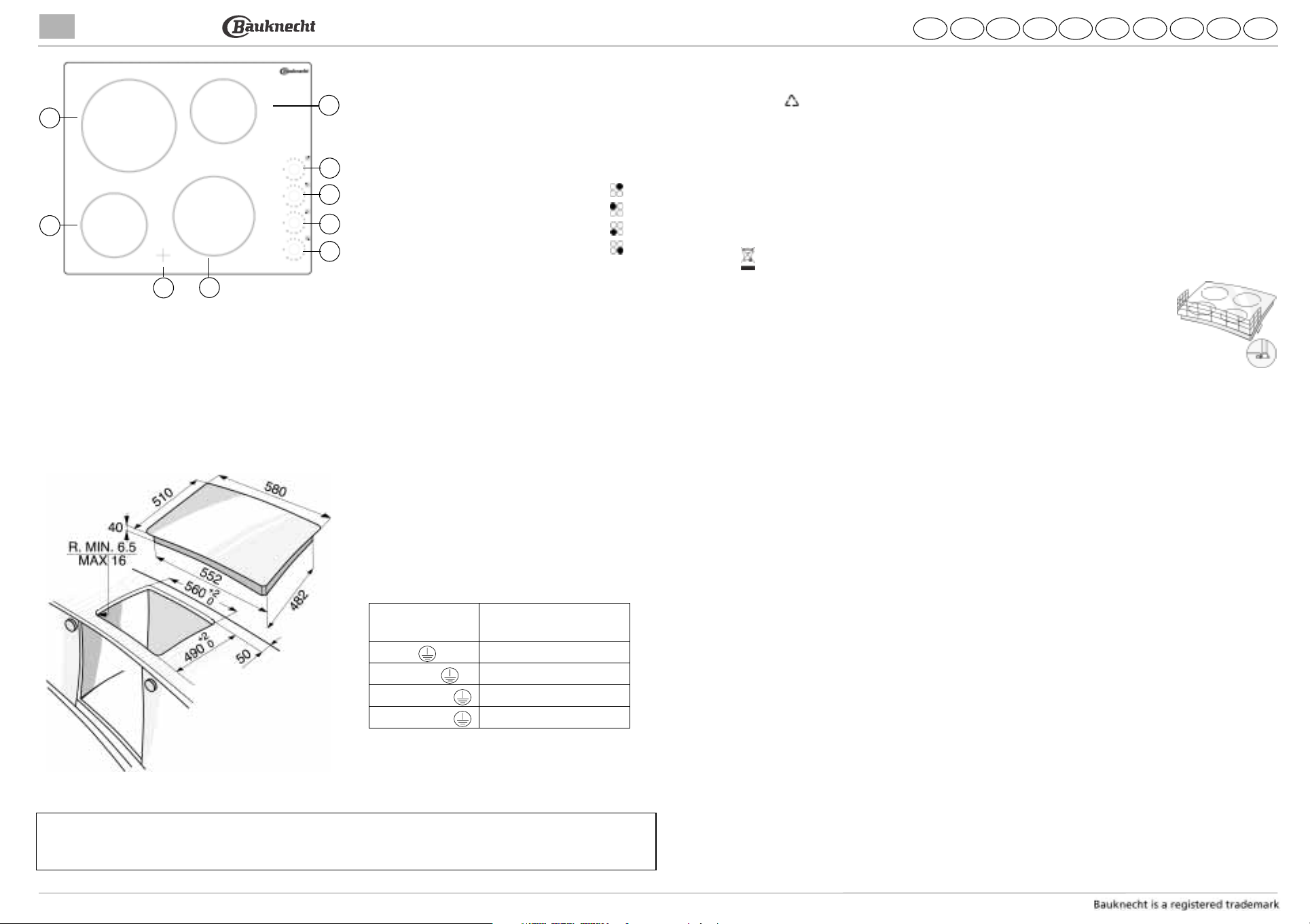

Page 1
DK
ETK 6640
VEJLEDNING FOR KOGESEKTION
FINODKSEGRITNLFRDEGB
1.
2
3
6
7
1
8
9
5
• Kogesektionen tændes ved at knappen/knapperne
drejes med uret til den ønskede styrkeindstilling.
• Kogesektionen slukkes ved at dreje knappen/knapperne
til position
• Kogesektionen er udstyret med restvarmeindikatorer.
Disse tænder, når kogezonerne opnår en temperatur,
der kan medføre forbrændinger. Indikatorerne
fortsætter med at lyse, når der slukkes for
kogezonerne, og de slukker først, når zonerne ikke
længere er så varme, at de udgør en fare.
“0”
.
4
Kogezone Ø 145
2.
Kogezone Ø 210
3.
Kogezone Ø 145
4.
Kogezone Ø 180
5.
Restvarme-indikatorlamper
6.
Kontrolknap til bageste, højre kogezone
7.
Kontrolknap til bageste, venstre kogezone
8.
Kontrolknap til forreste, venstre kogezone
9.
Kontrolknap til forreste, højre kogezone
Vigtigt:
For at undgå permanent beskadigelse af den
glaskeramiske overflade, frarådes det at anvende:
- Gryder, hvor bunden ikke er helt flad.
- Metalgryder med emaljeret bund.
KOGESEKTIONENS OG KØKKENBORDETS MÅL (mm)
Kontroller, at den spænding, der er angivet på
typepladen, svarer til spændingen i hjemmet.
Tekniske data findes på typepladen på
kogesektionens kant og i det følgende:
ELTILSLUTNING
Strømforsyning
230 V ~
230 V 3 ~ +
400 V 3 N ~ +
400 V 2 N ~ +
Type PLEVS 230 V~/400 V 3 N~ 50 Hz 6.2 kW
Ledere
(antal og størrelse)
HO5 RR-F 3 x 2,5 mm
HO5 RR-F 4 x 1,5 mm
HO5 RR-F 5 x 1,5 mm
HO5 RR-F 4 x 1,5 mm
OPLYSNINGER OM MILJØHENSYN
Bortskaffelse af emballagen
• Emballagen kan genbruges 100% og er mærket med
genbrugssymbolet .
• Emballagen bør derfor ikke efterlades i miljøet, men
skal bortskaffes i overensstemmelse med lokale regler.
Bortskaffelse af gamle apparater
• Dette produkt er mærket i henhold til EU-direktiv
2002/96/EF om Kasseret elektrisk og elektronisk udstyr
(WEEE).
Ved at sikre, at dette produkt bliver skrottet korrekt,
hjælper man med til at forhindre potentielle, negative
konsekvenser for miljøet og folkesundheden, der kunne
opstå gennem uhensigtsmæssig bortskaffelse af dette
produkt.
Symbolet på produktet eller på dokumenterne, der
ledsager produktet, angiver, at produktet ikke må
bortskaffes sammen med husholdningsaffaldet. Det skal
i stedet afleveres på en genbrugsstation for elektrisk og
elektronisk udstyr.
Det skal skrottes i henhold til gældende lokale
miljøregler for bortskaffelse af affald.
For yderligere oplysninger om håndtering, genvinding
og genbrug af dette produkt bedes man kontakte de
lokale myndigheder, renovationsselskabet eller
forretningen, hvor produktet er købt.
Energispareråd
• Brug kogegrej med bund med en diameter, der svarer
til eller er lidt større end kogezonen.
• Brug kun kogegrej med flad bund.
• Om muligt skal grydernes låg være lagt på under
tilberedningen.
• Anvend kun lidt vand under tilberedning af grøntsager,
kartofler, osv. for at forkorte tilberedningstiden.
• Ved brug af trykkoger kan tilberedningstiden yderligere
forkortes, så der opnås yderligere energibesparelser.
VIGTIGE RÅD
• Hvis den glaskeramiske overflade går i stykker eller
revner, må den ikke bruges, og servicecentret skal
kontaktes med det samme.
• Hvis pladen er udstyret med halogene kogezoner, må
der ikke stirres på disse, når de er i brug.
• Denne kogesektion er udelukkende beregnet til
husholdningsbrug til tilberedning af madvarer. Enhver
anden anvendelse frarådes. Producenten fralægger sig
2
2
2
2
ethvert ansvar for skader forårsaget af fejlagtig brug
eller ukorrekt indstilling af betjeningsknapperne.
• Undgå at udsætte kogesektionen for vind og vejr.
• Eventuelle reparationer eller indgreb må udelukkende
udføres af en autoriseret servicetekniker.
• Undgå at røre ved kogesektionen med våde kropsdele
og at bruge den, når du er barfodet.
Hold børn væk fra
•
- kogesektionen for at undgå legemsbeskadigelser.
Kogesektionen bliver meget varm, når der er i brug og
lige herefter.
- Emballagen (poser, polystyren metaldele osv.)
- Kogesektioner der skal bortskaffes.
• Sørg for, at ledningerne på andre apparater, der
befinder sig i nærheden af kogesektionen, ikke berører
dens varme dele.
• Hold øje med apparatet, når der tilberedes retter med
brug af meget fedtstof eller olie. Der kan gå ild i meget
:
varm olie og fedtstof!
• Brug ikke kogesektionen som afsætnings- eller
arbejdsplads.
• Undgå at bruge kogepladerne/-zonerne, når der ikke er
noget på.
• Læg aldrig plastic, aluminiumsfolie, klude, papir ol. på
kogepladerne/-zonerne, mens de stadig er varme.
• Kogesektionen er udstyret med kogeplader/-zoner med
forskellige diametre. Brug gryder med bund med en
diameter, der svarer til eller er lidt større end
kogezonen.
FØR KOGESEKTIONEN ANVENDES
Før brug fjernes:
- Mærkater der er anbragt på kogepladerne,
- Beskyttende pap og plasticfilm,
- Kontroller, at kogesektionen ikke er blevet beskadiget
under transporten. I tvivlstilfælde bør der rettes
henvendelse til servicecentret.
TILBEHØR
Børnesikring AMH 122
Dette tilbehør med koden 4819 310
18436 kan bestilles ved henvendelse
til serviceafdelingen eller en
salgsrepræsentant ved at bestille
nummer 017124.
Rengøring og vedligeholdelse
Vigtigt:
Anvend aldrig højtryks- eller damprensere.
• Rens overfladen efter hver brug, efter at den er kølet af.
På denne måde undgås det, at snavset samler sig,
hvilket letter rengøringen.
• Brug en ren klud, køkkenrulle og et mildt
opvaskemiddel eller produkter, der er specielt egnet til
rengøring af glaskeramiske overflader.
•Fjern forsigtigt snavs med den dertil egnede skraber
(hvis den følger med) og specielt egnede
rengøringsmidler.
• Undgå at lade madrester tørre ind.
• Brug ikke skuremidler, klorholdige, ætsende midler,
spraymiddel til rengøring af ovn eller metalskrabere.
• Vi anbefaler at behandle overfladen med jævne
mellemrum med de dertil egnede produkter, der fås i
handlen. Følg anvisningerne på rengøringsmidlet.
Udtrækkelige betjeningsknapper (alt efter
model)
• En speciel anordning gør det muligt at trække
betjeningsknapperne ca. 1 cm ud, så det er lettere at
rengør området under dem.
• Efter rengøringen anbringes betjeningsknapperne på
deres oprindelige plads.
FEJLFINDINGSOVERSIGT
Kogesektionen virker ikke:
- Sørg for, at der er strøm i ledningen.
- Sluk for kogesektionen, og tænd for den igen for at
kontrollere, om fejlen er afhjulpet.
- Sørg for, at knappen ikke er stillet på
Sæt den omnipolære afbryder til
minutter, og sæt den herefter til
“Off”
“On”
“0”
i et par
.
.
Kogesektionen slukker ikke:
- Afbryd strømmen til kogesektionen ved at tage stikket
ud af stikkontakten.
5019 419 01008
Det anbefales at læse brugervejledningen nøje for at få det bedste udbytte af kogesektionen samt at opbevare alle brugervejledningerne.
Page 2
SERVICE
Før servicecentret kontaktes, skal man:
• Undersøge, om det er muligt selv at rette fejlen ved at
følge anvisningerne i kapitel “Fejlfindingsoversigt”.
Hvis apparatet stadig ikke fungerer korrekt, kontaktes
servicecentret.
Oplys venligst:
• En kort beskrivelse af fejlen.
• Kogesektionens type og model.
INSTALLATION
Generelle råd
Vigtigt: Tag stikket ud af stikkontakten før enhver form
for installation eller vedligeholdelse.
• Eltilslutning skal foretages, før apparatet sluttes til
strømforsyningen.
• Installationen skal udføres af en autoriseret
servicetekniker i henhold til producentens anvisninger
samt gældende lokal lovgivning.
• Før kogesektionen pakkes ud, kontrolleres det, at
apparatet ikke er blevet beskadiget under transporten.
Kontakt forhandleren eller Service i tilfælde af
tvivl.
Forberedelse til indbygning
• Skær bordpladen til, før apparatet installeres. Fjern
omhyggeligt eventuel savsmuld eller træspåner, da de
kan hindre korrekt funktion af apparatet.
Bemærk:
78697 (fig. 2), hos serviceafdelingen, hvis kogesektionen skal
installeres i en overflade, der ikke er af træ.
• Kogesektionen skal indbygges i en bordplade, der er
• Indsæt et skillepanel mindst 90 mm fra bunden af
• Hvis kogesektionen skal installeres over en ovn, skal
• Der må ikke anbringes nogen form for materialer
• Et tilstødende højt køkkenelement skal befinde sig
• Skær en åbning i bordpladen med de angivne mål.
• Det anbefales at forsegle bordpladens indvendige
• Anbring den medfølgende tætning på kogesektionen
Glaskeramisk kogesektion
Vigtigt: Fjern eventuel beskyttelsesfilm, før
kogesektionen installeres.
Kontroller, at åbningen i bordpladen er i overensstemmelse
med de angivne mål og tolerancer.
Kogesektionen må ikke presses ned i bordpladen. Dette kan
medføre spændingsbrud i den glaskeramiske overflade (dette
kan også ske efter nogen tid)!
Husk at bestille fastgørelsesbeslag, kode 4819 404
mellem 20 og 50 mm tyk.
pladen, således at brugeren ikke har adgang til den.
ovnen være fremstillet af os, og den skal være udstyret
med et kølesystem.
mellem kogesektionen og ovnen (for eksempel
tværbjælker, isoleringsmateriale ol.).
mindst 100 mm fra kogesektionens kant.
hjørner med trælim eller silikone.
(hvis den ikke allerede er anbragt) efter omhyggeligt at
have rengjort kontaktfladen.
• Servicenummeret (tallet står efter ordet SERVICE på
typepladen). Servicenummeret er også angivet i
garantihæftet.
• Fulde navn og adresse.
• Telefonnummer.
Hvis det er nødvendigt at reparere ovnen, skal der kontaktes
autoriseret servicecenter
et
brug af originale reservedele og en korrekt reparation.
Overholdes disse anvisninger ikke, kan det gå ud over
produktets sikkerhed og kvalitet.

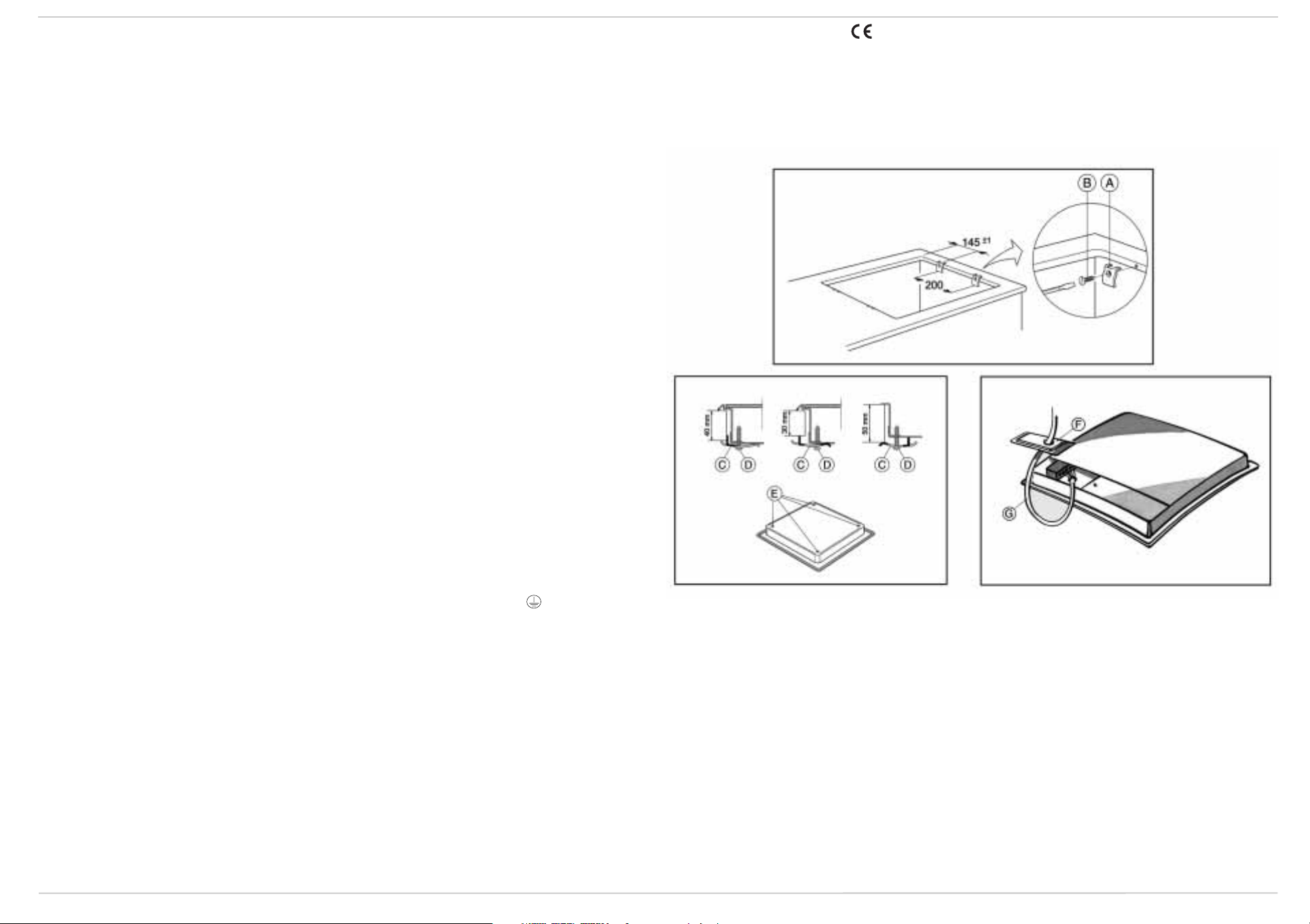

Hvis bordpladen er af træ
•
klemmer og skruer anvendes.
1.
Fastgør klemmerne
(B)
skruer
afstande.
2.
Installer kogesektionen i køkkenbordet.
Hvis bordpladen er lavet af marmor, plast,
•
keramik, sten e.l.
særlige beslag
1.
Installer kogesektionen i køkkenbordet (fig. 1).
2.
Anbring de 4 beslag
bordpladens tykkelse.
3.
Fastgør de 4 skruer
(fig. 1) som vist, og overhold de angivne
(C)
, da dette er en garanti for
, skal de medfølgende
(A)
(fig. 1) med de medfølgende
, skal kogesektionen fastgøres med
(fig. 2).
(C)
som vist i fig. 2 afhængigt af
(D)
i hullerne
(E)
(fig. 2).
Eltilslutning
• Det er lovpligtigt at jordforbinde apparatet.
• Eltilslutning skal foretages af en autoriseret
servicetekniker i henhold til producentens anvisninger
samt gældende lokal lovgivning.
• Installatøren er ansvarlig for en korrekt installation og
overholdelse af de gældende sikkerhedskrav.
• Ovnens elkabel skal være tilstrækkelig langt til, at det er
muligt at slutte det indbyggede apparat til
strømforsyningen.
• For at opfylde sikkerhedsdirektiverne skal der til
installationen anvendes en afbryderkontakt med en
kontaktafstand på mindst 3 mm.
• Brug ikke multistikdåser eller forlængerledninger.
• Efter endt installation må der ikke være direkte adgang
til de elektriske dele.
Tilslutning til strømforsyningen
Bemærk:
forbindes til skruen med symbolet .
• Fjern de sidste ca. 70 cm af netledningens yderste
• Fjern de yderste ca. 10 mm af ledernes isolering. Sæt
• Sæt netledningen i kabelklemmen, og forbind lederne til
• Stræk netledningen
• Genmonter og fastgør beskyttelsesskærmen
• Når den elektriske forbindelse er udført, installeres
Den gul/grønne jordforbindelsesledning skal
isolering
ledningen
klembrættet i henhold til anvisningerne i diagrammet,
der er trykt på låget.
kogesektionen oppe fra, og den sættes fast med
klemmerne som vist.
(G)
.
(G)
ind i åbningen
(F)
.
(G)
ud ved hjælp af kabelklemmen.
(F)
.
Overensstemmelseserklæring
• Denne kogesektion er beregnet til at komme i kontakt
med fødevarer og er i overensstemmelse med direktiv
89/109/EØF.
• Denne kogesektionen (klasse Y) er udelukkende
beregnet til brug i forbindelse med madlavning. Enhver
anden brug (som for eksempel opvarmning) er forkert
og farlig.
Fig. 2
• Denne kogesektion er fremstillet og solgt i
overensstemmelse med:
- Sikkerhedskravene i Lavspændingsdirektivet
73/23/EØF.
- Beskyttelseskravene i EMC-direktivet 89/336/EØF.
- kravene i direktivet 93/68/EØF.
Producenten forbeholder sig ret til at lave tekniske
ændringer på produktet.
Fig. 1
Fig. 3
Loading...
