BEDIENUNGSANLEITUNG
INFORMATIONEN ZUM UMWELTSCHUTZ
WICHTIGE HINWEISE
VOR DER BENUTZUNG DES BACKOFENS
BACKOFENZUBEHÖR
PFLEGE UND WARTUNG
FEHLERSUCHE
KUNDENDIENST
Um den Backofen optimal nutzen zu können, lesen Sie bitte die Bedienungsanleitung aufmerksam
durch und bewahren sie zur späteren Verwendung gut auf.
3
Page 2
4de55002a.fm Page 4 Monday, April 7, 2003 2:03 PM
INFORMATIONEN ZUM UMWELTSCHUTZ
Entsorgung von Verpackungsmaterialien
Das Verpackungsmaterial ist zu 100 %
•
wiederverwertbar und trägt das RecyclingSymbol .
Werfen Sie das Verpackungsmaterial deshalb
•
nicht einfach fort, sondern entsorgen Sie es so,
wie es die verantwortlichen Stellen vorschlagen.
WICHTIGE HINWEISE
Dieser Backofen ist ausschließlich als Kochgerät
•
von Nahrungsmitteln für private Haushalte
konzipiert. Jede andere Verwendung ist nicht
erlaubt. Der Hersteller übernimmt keine
Verantwortung für Schäden aufgrund von
unsachgemäßer oder falscher Verwendung.
Eventuelle Reparaturen oder Eingriffe dürfen
•
ausschließlich durch Fachpersonal
vorgenommen werden.
Vermeiden Sie es, den Backofen
•
Witterungseinflüssen auszusetzen.
Stellen Sie keine schweren Gewichte auf der Tür
•
ab, um Beschädigungen am Innenraum und an
den Scharnieren des Gerätes zu vermeiden.
Halten Sie sich nicht an der Tür fest.
Hängen Sie keine schweren Gegenstände an den
•
Griff der Backofentür.
• Decken Sie den Backofenboden nicht mit
Aluminiumfolie oder anderen Gegenständen ab.
Die Backofentür muss richtig schließen. Halten
•
Sie die Dichtungen der Backofentür sauber.
Gießen Sie Wasser nie direkt in den warmen
•
Backofeninnenraum. Dadurch kann die
Emailbeschichtung beschädigt werden.
Fruchtsaft, der vom Backblech tropft, hinterlässt
•
bleibende Flecken. Wir empfehlen, den Backofen
vor seiner Benutzung zu reinigen.
Ziehen Sie Töpfe und Pfannen nicht über den
•
Boden des Backofeninnenraumes, um Kratzer zu
vermeiden.
Entsorgung gebrauchter Geräte
Die Geräte werden aus recycelbaren oder
•
wiederverwendbaren Werkstoffen hergestellt.
Die Entsorgung muss gemäß den örtlichen
Bestimmungen zur Abfallbeseitigung erfolgen.
Machen Sie das Gerät vor der Verschrottung
unbrauchbar, indem Sie das Netzkabel
abschneiden.
Energieeinsparung
Heizen Sie den Backofen nur dann vor, wenn es
•
ausdrücklich in der Produktbeschreibung oder
dem Rezept steht.
Verwenden Sie dunkle, schwarz lackierte oder
•
emaillierte Backformen, da sie die Hitze
besonders gut aufnehmen.
Nach dem Backen verbleibendes Kondenswasser
•
könnte den Backofen und die angrenzenden
Möbel auf Dauer beschädigen. Wir em pfehlen :
die Temperatur niedriger einzustellen;
die Speise abzudecken;
- die Speise aus dem Backofen zu nehmen;
- feuchte Stellen nach Abkühlung des
Backofens abzutrocknen.
Die Vorderseite und der Griff der Backofentür
•
heizen sich bei langen Backzeiten mit hohen
Temperaturen auf.
Berühren Sie den Backofen nicht mit feuchten
•
Händen und benutzen Sie ihn nicht, wenn Sie
barfüßig sind.
Ziehen Sie nicht am Gerät oder am Netzkabel, um
•
es von der Stromversorgung zu trennen.
• Halten Sie Kinder von den folgenden
möglichen Gefahrenquellen fern:
- Backofen und Bedienleiste, vor allem
während des Betriebes sowie direkt danach,
um Verletzungen zu vermeiden.
- Verpackungsmaterial (Beutel, Polystyrol,
Metallteile usw.).
- Backöfen, die entsorgt werden sollen.
4
Page 3
4de55002a.fm Page 5 Monday, April 7, 2003 2:03 PM
• Stellen Sie sicher, dass die Kabel anderer in der
Nähe des Backofens verwendeter Geräte keine
heißen Teile berühren und nicht in der
Backofentür eingeklemmt werden.
• Einige Backofenmodelle sind mit einer
Gerätekühlung ausgestattet, um eine extreme
Aufheizung der Backofenvorderseite und des
Innenraums zu verhindern.
Warnung: Dampf und Rauch werden durch eine
Öffnung zwischen dem Bedienfeld und der
Backofentür nach außen geblasen. Diese Öffnung
darf nicht blockiert werden.
• Stellen Sie kein brennbares Material in den
Backofen oder in unmittelbare Nähe, weil
Brandgefahr besteht, falls der Backofen
versehentlich eingeschaltet wird.
• Verwenden Sie Backofenhandschuhe, um heiße
Gerichte, Pfannen und Roste zu entnehmen.
• Wenn Sie für die Zubereitung von Speisen
alkoholische Getränke (z. B. Rum, Cognac, Wein
usw.) verwenden, bedenken Sie bitte, dass
Alkohol bei hohen Temperaturen verdampft. Die
Dämpfe können sich entzünden, wenn sie in
Kontakt mit dem elektrischen Heizelement
kommen.
• Erhitzen Sie keine geschlossenen Gefäße im
Backofen. Der Druck, der in solchen Gefäßen
entsteht, kann zu ihrer Explosion und dadurch zu
Beschädigungen am Backofen führen.
• Verwenden Sie auch keine Behälter aus
synthetischen Materialien zur Zubereitung von
Speisen im Backofen (ausgenommen solche, die
speziell dafür geeignet sind; siehe
Herstellerangaben). Sie können bei hohen
Temperaturen schmelzen.
• Beaufsichtigen Sie stets den Garvorgang, wenn
Sie Speisen mit viel Fett oder Öl zubereiten. Öl
und Fett können sich überhitzen und entzünden!
• Vermeiden Sie es, voll beladene Zubehörteile aus
dem Backofen zu ziehen. Seien Sie hierbei
zumindest äußerst vorsichtig.
VOR DER BENUTZUNG DES BACKOFENS
• Nehmen Sie die Zubehörteile aus dem Backofen
und heizen Sie den Backofen auf 200°C auf;
lassen Sie ihn ca. eine Stunde eingeschaltet, um
den Geruch von Isoliermaterial und Schutzfetten
zu beseitigen. Bitte lassen Sie während dieser
Zeit das Fenster geöffnet oder sorgen Sie für eine
andere Form der Be- und Entlüftung.
• Entfernen Sie vor der Inbetriebnahme:
- die Schutzfolien von der Vorderseite und der
Backofentür, ausgenommen das Typenschild;
- eartonteile und Schutzfolien von der
Bedienblende und allen anderen
Backofenteilen;
- eventuelle Haftetiketten von den
Zubehörteilen (z. B. unter der Fettpfanne).
5
Page 4
4de55002a.fm Page 6 Monday, April 7, 2003 2:03 PM
BACKOFENZUBEHÖR
Der Backofen kann je nach Modell mit nachstehendem
Zubehör ausgerüstet sein. Mit welchem Zubehör Ihr
Backofen ausgerüstet ist, können Sie der beiliegenden
Produktbeschreibung entnehmen (unter Punkt Zubehör).

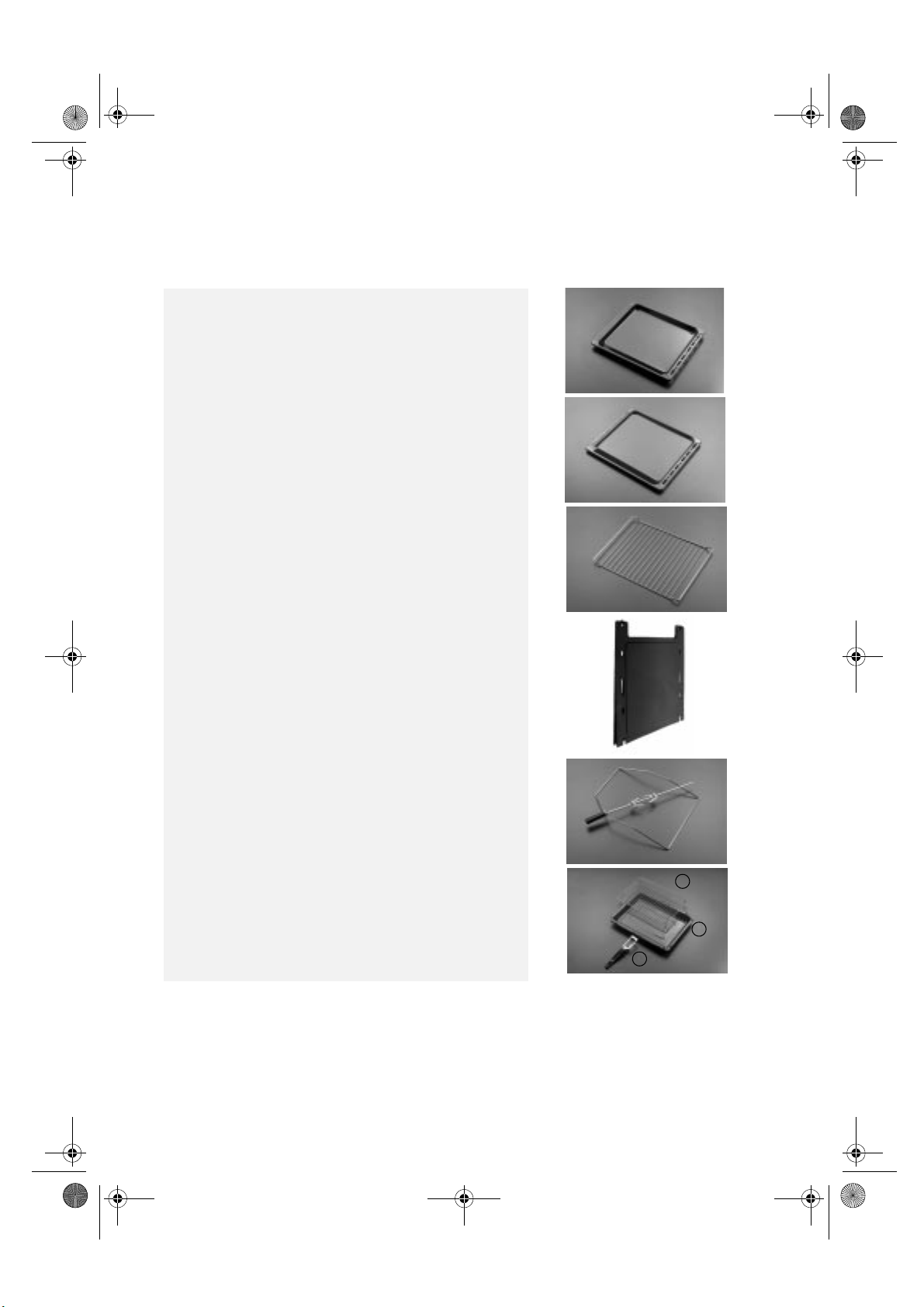

Fettpfanne (1)
Die Fettpfanne wird für die Zubereitung von z. B. Fleisch und
Fisch mit oder ohne Gemüse verwendet und dient zum
Auffangen von Fett oder Speisestücken unter dem Rost. Geben
Sie etwas Wasser in die Fettpfanne, um unangenehme
Rauchbildung und Fettspritzer zu vermeiden.
1
Backblech (2)
Zum Backen von Plätzchen, Kuchen, Pizza usw.
Rost (3)
Zum Garen oder Grillen von Speisen oder zum Abstellen von
Töpfen, Kuchenformen und anderem Kochgeschirr. Der Einschub
ist auf jeder Ebene möglich. Der Rost kann mit der Krümmung
nach oben oder unten eingeschoben werden.
Selbstreinigende katalytische Seitenwände (4)
Die katalytischen Seitenwände sind mit einer feinporigen
Beschichtung überzogen, die Fettspritzer absorbiert. Wir
empfehlen, nach einem Garvorgang mit besonders fettigen
Speisen eine Selbstreinigung des Backofens durchzuführen
(siehe Pflege und Wartung).
Drehspieß (5)
Verwenden Sie den Drehspieß, wie im betreffenden Kapitel der
beiliegenden Produktbeschreibung angegeben.
Grillpfannensatz (6)
Dieses Zubehörset besteht aus einem Rost [6a], einem
emaillierten Topf [6b] sowie einem oder zwei Griffen (6c).
Dieser Satz muss zum Grillen auf den Rost (3) gesetzt werden.
2
3
4
5
6a
6b
6c
6
6
Page 5
4de55002a.fm Page 7 Monday, April 7, 2003 2:03 PM
BACKOFENZUBEHÖR

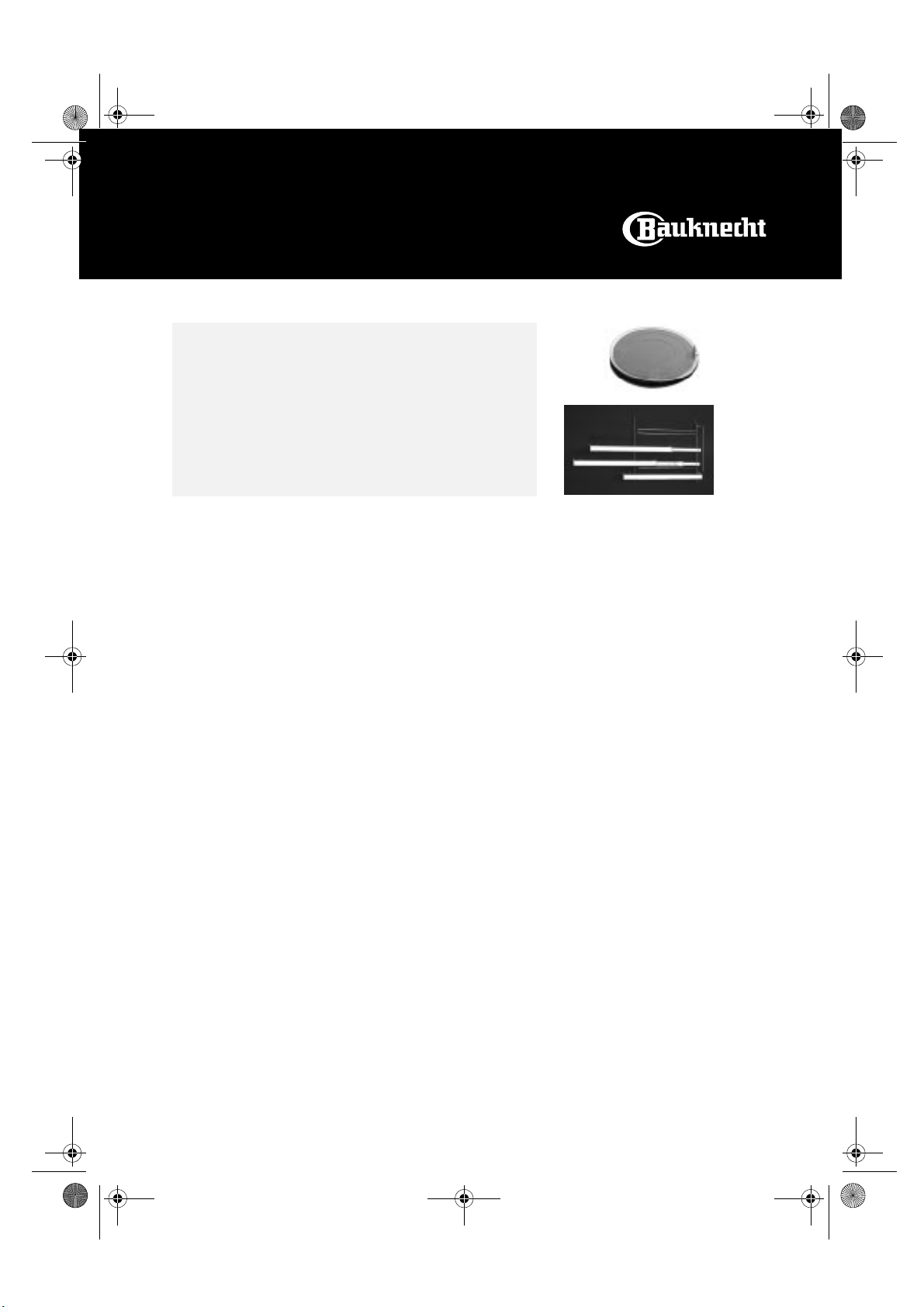

Fettfilter (7)
für die Zubereitung besonders fettiger Speisen. Haken Sie
Nur
den Fettfilter in die Öffnungen vor dem Gebläse an der
Innenraumrückwand ein.
Der Fettfilter ist spülmaschinenfest und darf nicht beim Backen
im Heißluftbetrieb eingesetzt werden.
Backauszug (8)
Der Backauszug erleichtert das teilweise Herausziehen der
Roste und Fettpfannen während des Backens.
Diese sind für alle Zubehörteile geeignet und spülmaschinenfest.
PFLEGE UND WARTUNG
Wichtig:
Wasserdampfreinigungsgeräte.
Reinigung der Backofen-Vorderseite
•
•
•
Backöfen mit Aluminium - Front
•
•
Zubehör
•
Verwenden Sie keine Wasserdruck- oder
Reinigen Sie die Vorderseite mit einem feuchten
Tuch. Wenn die Vorderseite sehr stark verschmutzt
ist, reinigen Sie sie mit Wasser und ein paar Tropfen
Geschirrspülmittel. Wischen Sie die Vorderseite
anschließend mit einem trockenen Tuch ab.
Verwenden Sie keine aggressiven Reinigungsoder Scheuermittel, um ein Abstumpfen der
Oberfläche zu verhindern.
Falls ein solches Mittel doch in Kontakt mit dem
Backofen kommt, reinigen Sie den Backofen
sofort mit einem feuchten Tuch.
Kleinere Farbunterschiede an der Vorderseite des
Gerätes sind auf die Verschiedenheit der
verwendeten Materialien, wie Glas, Kunststoff,
Metall, zurückzuführen.
Reinigen Sie den Backofen mit einem milden
Reinigungsmittel und einem weichen
Fensterputz- oder Mikrofasertuch, das keine
Faserrückstände auf der Oberfläche hinterlässt.
Wischen Sie in horizontalen Zügen, ohne dabei
zu fest aufzudrücken.
Verwenden Sie keine aggressiven
Reinigungsmittel, harten Schwämme oder rauen
Tücher. Reinigen Sie die Aluminiumoberflächen
mit einem trockenen Tuch.
Weichen Sie die Zubehörteile nach jedem Gebrauch
in Geschirrspülmittellauge ein. Speiserückstände
können Sie dann leicht mit einer geeigneten Bürste
oder einem Schwamm entfernen.
7
8
Backofeninnenraum
Verwenden Sie keine Scheuermittel oder
•
Metallschwämme. Verwenden Sie für den
Backofeninnenraum nur dafür vorgesehene
Reinigungsmittel und beachten Sie die
jeweiligen Herstellerangaben.
Lassen Sie den Backofen nach jedem Gebrauch
•
abkühlen und reinigen Sie ihn dann, um
Verkrustungen durch Speisereste zu vermeiden.
Bei längeren Garzeiten oder beim gleichzeitigen
•
Garen auf mehreren Ebenen kann sich bei stark
wasserhaltigen Speisen (Pizza, gefülltes Gemüse,
usw.) Kondenswasser an der Türinnenseite und
der Dichtung absetzen. Reiben Sie die Innentür
des Backofens nach dem Abkühlen mit einem
Tuch oder Schwamm trocken.
Reinigen Sie die Glasteile der Backofentür mit
•
einem geeigneten Flüssigreiniger.
Die Backofentür kann zum Reinigen vollständig
•
ausgehängt werden. Das obere Grillelement kann
heruntergeklappt werden (jedoch nur an
bestimmten Modellen).
Selbstreinigende katalytische Seitenwände
und Rückwand (falls vorgesehen) Reinigungszyklus
Heizen Sie den leeren Backofen zur Reinigung
•
auf 200°C auf und lassen Sie ihn eine Stunde
eingeschaltet.
Nach dem Zyklusende und nach Abkühlung des
•
Backofens können Sie ihn mit einem feuchten
Schwamm auswischen, um eventuelle
Speisereste zu beseitigen.
• Reinigen Sie die katalytischen Seitenwände nicht
mit Scheuermitteln, harten Bürsten,
Topfkratzern oder Backofenreinigungssprays, da
dadurch die katalytische Emaillierung beschädigt
werden und die Selbstreinigungsfähigkeiten
verloren gehen können.
7
Page 6
4de55002a.fm Page 8 Monday, April 7, 2003 2:03 PM
Warnung: Für die nachfolgend beschriebenen Operationen
wird das Tragen von Schutzhandschuhen empfohlen. Um die
Backofentür und die Scharniere nicht zu beschädigen und
Verletzungen zu vermeiden, sind die folgenden
Anweisungen strikt zu befolgen.

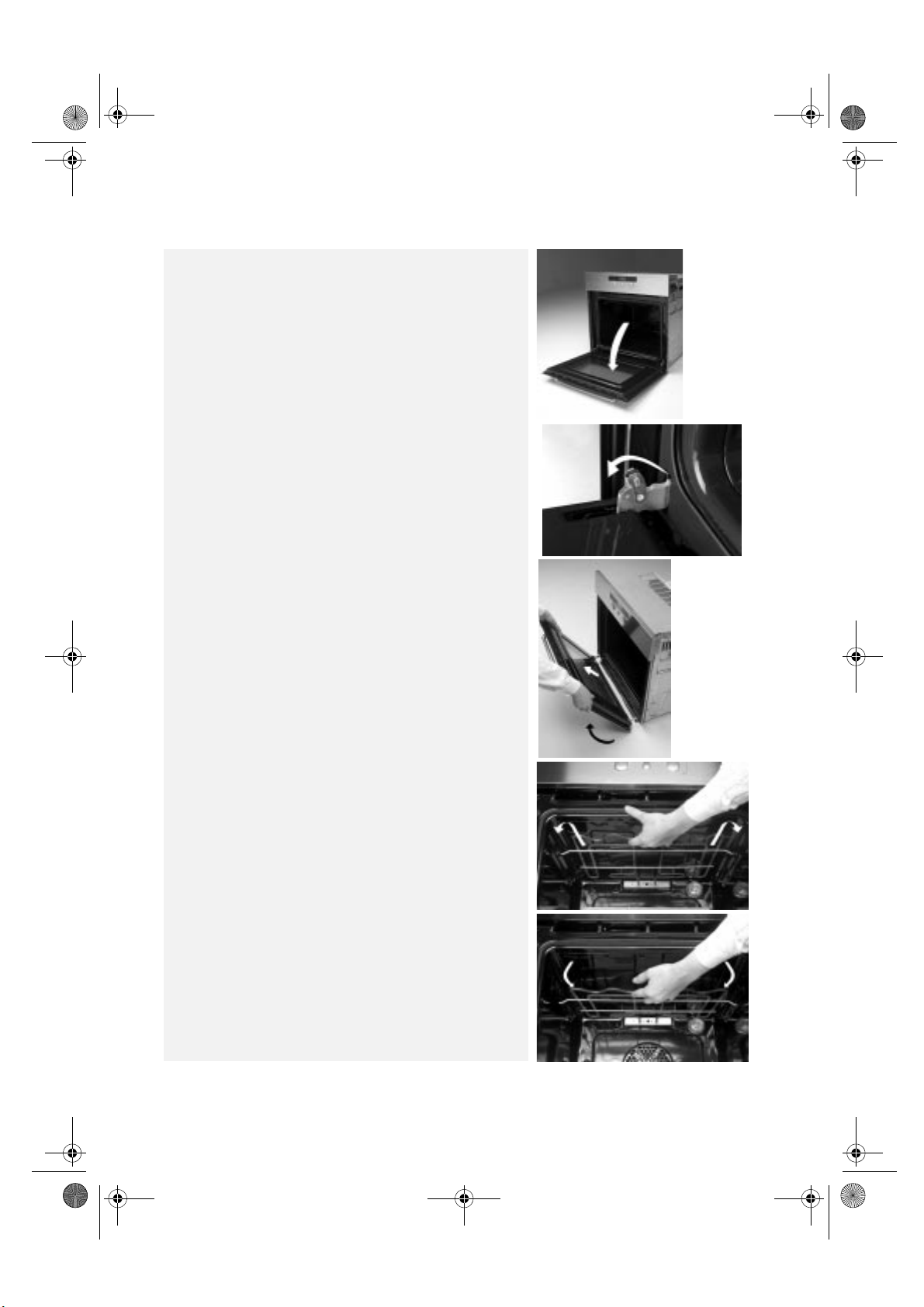

Aushängen der Backofentür:
1. Öffnen Sie die Backofentür vollständig (siehe Abb. 1).
2. Ziehen Sie die beiden Schließhaken nach oben und
anschließend nach vorn bis zum Anschlag (siehe Abb. 2).
3. Schließen Sie die Tür ein Stück und ziehen Sie sie dann
nach oben, um sie auszuhängen (siehe Abb. 3).
Einhängen der Backofentür:
1. Setzen Sie die Scharniere wieder in die Führungsöffnung ein
und öffnen Sie danach die Tür vollständig.
2. Drücken Sie beide Schließhaken wieder nach hinten.
3. Schließen Sie die Backofentür vollständig.
Warnung: Um die Backofentür und die Scharniere nicht zu
beschädigen und Verletzungen zu vermeiden, sind die o.g.
Anweisungen strikt zu befolgen.
1
2
Absenken des oberen Grillelements (nur bestimmte Modelle)
Nehmen Sie die Reinigung des Backofens immer erst nach dem
Abkühlen vor.
• Entfernen Sie die seitlichen Einhängegitter.
• Ziehen Sie das (4) Heizelement etwas nach vorn und senken
Sie es anschließend ab (5).
8
3
4
5
Page 7
4de55002a.fm Page 9 Monday, April 7, 2003 2:03 PM

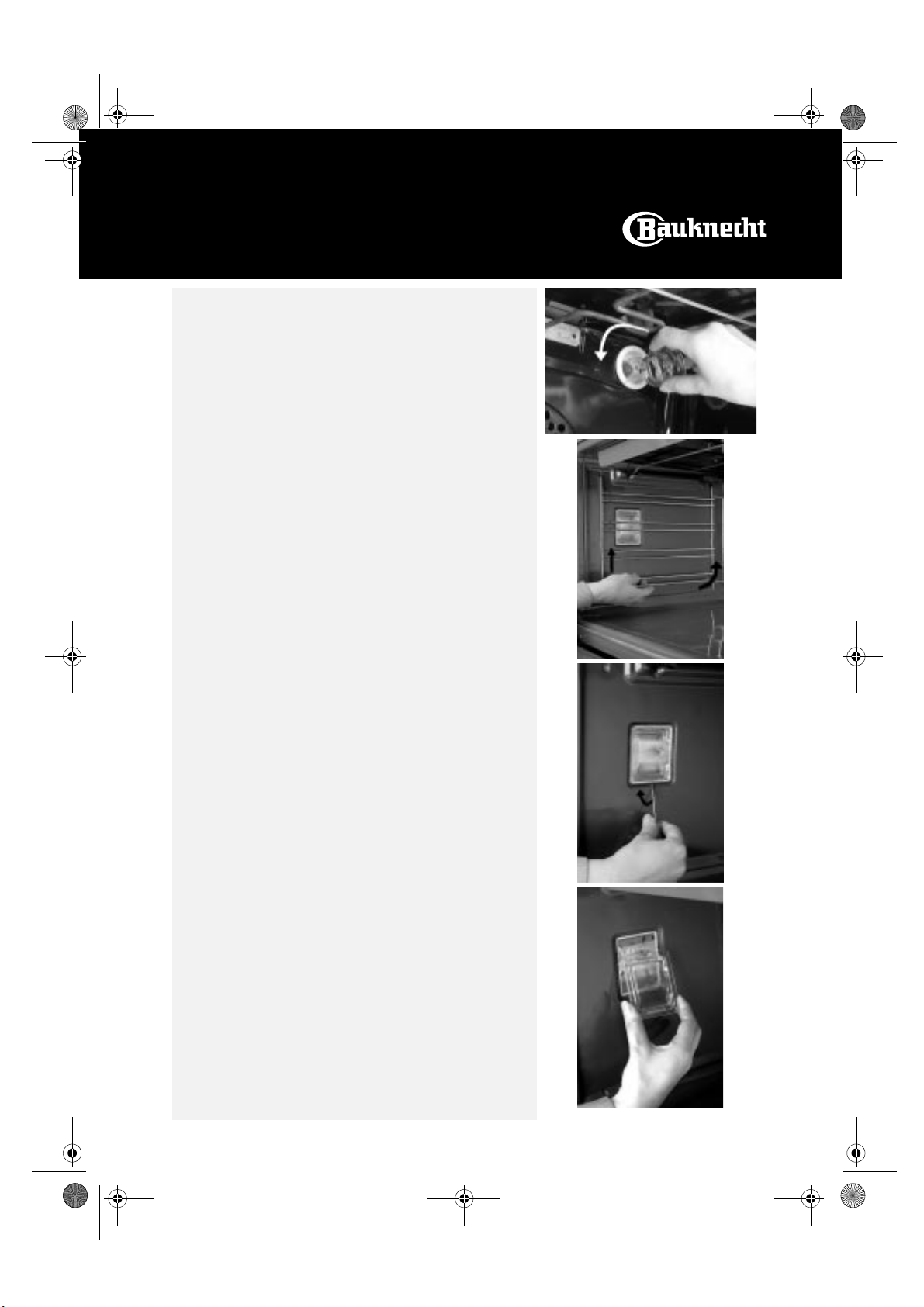

Auswechseln der Glühbirne für die hintere
Backofenbeleuchtung (falls vorgesehen):
Trennen Sie den Backofen von der Stromversorgung.
1.
Schrauben Sie die Lampenabdeckung gegen den Uhrzeigersinn
2.
ab, nachdem der Backofen abgekühlt ist (siehe Abb. 1).
Wechseln Sie die Glühlampe aus (siehe nachstehenden
3.
Hinweis).
Schrauben Sie die Lampenabdeckung wieder fest.
4.
Schließen Sie den Backofen wieder an die Stromversorgung an.
5.
Hinweis: Verwenden Sie nur Glühlampen mit 25 W/230 V, Typ
E-14, T300°C, die Sie bei unserem Kundendienst erhalten.
Wichtig: Benutzen Sie den Backofen erst, nachdem die
Lampenabdeckung wieder aufgesetzt wurde.
Auswechseln der Glühlampe der seitlichen Lampe
(falls vorgesehen):
Trennen Sie den Backofen von der Stromversorgung.
1.
Entfernen Sie das Einhängegitter auf der linken Seite,
2.
nachdem der Backofen abgekühlt ist (siehe Abb. 2).Heben
Sie die Lampenabdeckung vorsichtig mit einem
Schraubendreher nach außen ab (siehe Abb. 3 - 4).
Wechseln Sie die Glühlampe aus (siehe nachstehenden
3.
Hinweis).
Setzen Sie die Lampenabdeckung wieder ein und drücken
4.
Sie sie gegen die Ofenwand, bis sie einrastet.
Bauen Sie das seitliche Einhängegitter wieder ein.
5.
Schließen Sie den Backofen wieder an die Stromversorgung an.
6.
Hinweis: Verwenden Sie nur Glühlampen mit 25 W/230 V, Typ
E-14, T300°C, die Sie bei unserem Kundendienst erhalten.
Wichtig: Benutzen Sie den Backofen erst, nachdem die
Lampenabdeckung wieder aufgesetzt wurde.
Auswechseln der Glühlampe der seitlichen
Halogenlampe (falls vorgesehen):
Trennen Sie den Backofen von der Stromversorgung.
1.
Entfernen Sie das seitliche Einhängegitter, nachdem der
2.
Backofen abgekühlt ist (siehe Abb. 2).Heben Sie die
Lampenabdeckung vorsichtig mit einem Schraubendreher
nach außen ab (siehe Abb. 3 - 4).
Das Wechseln der Halogenlampe darf nicht mit bloßen
3.
Händen erfolgen. Ziehen Sie die Halogenlampe vorsichtig
aus der Fassung und ersetzen Sie sie durch eine neue (siehe
nachstehenden Hinweis).
Setzen Sie die Lampenabdeckung wieder ein und drücken
4.
Sie sie gegen die Ofenwand, bis sie einrastet.
Bauen Sie das seitliche Einhängegitter wieder ein.
5.
Schließen Sie den Backofen wieder an die Stromversorgung an.
6.
Hinweis: Verwenden Sie nur Glühlampen mit 20 W/12 V, Typ
G4, T300°C, die Sie bei unserem Kundendienst erhalten.
Wichtig: Benutzen Sie den Backofen erst, nachdem die
Lampenabdeckung wieder aufgesetzt wurde.
1
2
3
4
9
Page 8
4de55002a.fm Page 10 Monday, April 7, 2003 2:03 PM
FEHLERSUCHE
Backofen heizt nicht auf:
Prüfen Sie, ob das Stromnetz Strom führt und der
•
Backofen an das Netz angeschlossen ist.
- Schalten Sie das Gerät aus und wieder ein, um
•
festzustellen, ob die Störung behoben ist.
KUNDENDIENST
Bevor Sie den Kundendienst rufen:
Prüfen Sie, ob das Problem anhand der in
1.
Kapitel “Fehlersuche” beschriebenen Punkte
gelöst werden kann.
Schalten Sie das Gerät aus und wieder ein, um
2.
festzustellen, ob die Störung behoben ist.
Falls die Störung nach den vorstehend
beschriebenen Kontrollen weiter besteht,
rufen Sie bitte die nächstliegende
Kundendienststelle an.
Geben Sie dabei stets an:
eine kurze Beschreibung der Störung;
•
Gerätetyp und Modellnummer;
•
die Servicenummer (die Zahl nach dem Wort
•
Service auf dem Typenschild), befindet sich
rechts im Backofeninnenraum (bei offener
Backofentür sichtbar). Die Servicenummer
finden Sie auch auf dem Garantieheft;
Ihre vollständige Anschrift;
•
Ihre Telefonnummer.
•
WICHTIG :
Der Backofenwahlschalter darf nicht auf “0” oder
•
dem “Lampensymbol” stehen.
- Zeigt die Elektronikuhr (falls vorhanden)
“ “ an, lesen Sie bitte die beiliegende
Produktbeschreibung und/oder die
Beschreibung der Elektronikuhr.
- Zeigt die Elektronikuhr (falls vorgesehen)
“F XX“ an, rufen Sie bitte die nächste
Kundendienststelle an. Geben Sie dabei an,
welche Zahl nach dem “F“ folgt.
- Prüfen Sie, ob die mechanische
Programmsteuerung (falls vorgesehen) in der
“manuellen” Position steht.
Im Reparaturfall wenden Sie sich bitte an
vom Hersteller autorisierte Kundendienststelle
(nur dann wird garantiert, dass Originalersatzteile
verwendet werden und eine sachgerechte
Reparatur durchgeführt wird).
Die Nichtbeachtung dieser Anweisungen kann
die Sicherheit und die Qualität des Produkts
beeinträchtigen.
KONFORMITÄTSERKLÄRUNG
• Dieser Backofen ist für den Kontakt mit
Lebensmitteln bestimmt und entspricht der
EG-Richtlinie 89/109.
• Dieses Gerät ist zur ausschließlichen
Verwendung als Kochgerät bestimmt.
Jeder hiervon abweichende Gebrauch
(z. B. Heizen von Räumen) wird als nicht
bestimmungsgemäß und somit als gefährlich
angesehen.
• Dieses Gerät wurde in Übereinstimmung mit
folgenden Richtlinien entwickelt, hergestellt
und verkauft:
- Sicherheitsvorschriften der EG-Richtlinie
“Niederspannung” 73/23;
- Schutzvorschriften der EG-Richtlinie “EMV”
89/336.
- Vorschriften der EG-Richtlinie 93/68.
eine
10
Loading...
