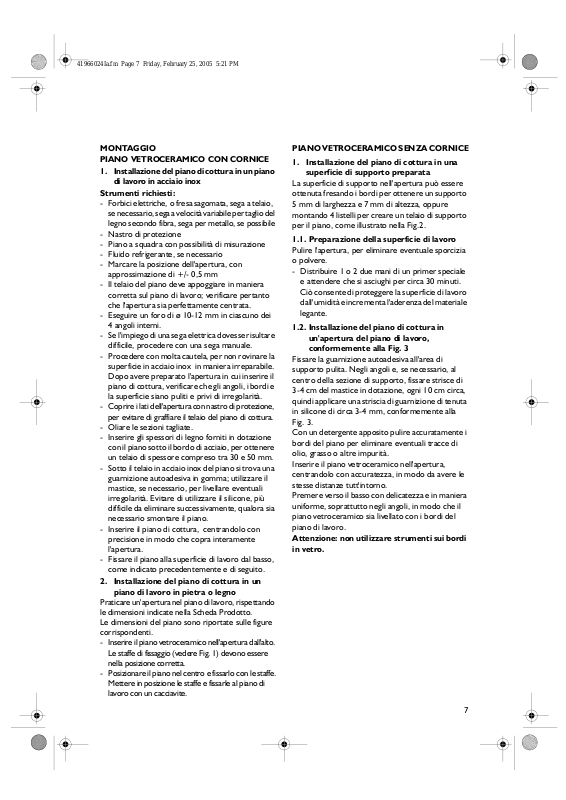

MONTAGGIO PIANO VETROCERAMICO CON CORNICE

1. Installazione del piano di cottura in un piano di lavoro in acciaio inox

Strumenti richiesti:

- Forbici elettriche, o fresa sagomata, sega a telaio,

se necessario, sega a velocità variabile per taglio del legno secondo fibra, sega per metallo, se possibile

- Nastro di protezione

- Piano a squadra con possibilità di misurazione

- Fluido refrigerante, se necessario

- Marcare la posizione dell'apertura, con

approssimazione di +/- 0,5 mm

- Il telaio del piano deve appoggiare in maniera

corretta sul piano di lavoro; verificare pertanto che l'apertura sia perfettamente centrata.

- Eseguire un foro di ø 10-12 mm in ciascuno dei

4 angoli interni.

- Se l'impiego di una sega elettrica dovesse risultare

difficile, procedere con una sega manuale.

- Procedere con molta cautela, per non rovinare la

superficie in acciaio inox in maniera irreparabile. Dopo avere preparato l'apertura in cui inserire il piano di cottura, verificare che gli angoli, i bordi e la superficie siano puliti e privi di irregolarità.

- Coprire i lati dell'apertura con nastro di protezione,

per evitare di graffiare il telaio del piano di cottura.

- Oliare le sezioni tagliate.

- Inserire gli spessori di legno forniti in dotazione

con il piano sotto il bordo di acciaio, per ottenere un telaio di spessore compreso tra 30 e 50 mm.

- Sotto il telaio in acciaio inox del piano si trova una

guarnizione autoadesiva in gomma; utilizzare il mastice, se necessario, per livellare eventuali irregolarità. Evitare di utilizzare il silicone, più difficile da eliminare successivamente, qualora sia necessario smontare il piano.

- Inserire il piano di cottura, centrandolo con

precisione in modo che copra interamente l'apertura.

- Fissare il piano alla superficie di lavoro dal basso,

come indicato precedentemente e di seguito.

2. Installazione del piano di cottura in un piano di lavoro in pietra o legno

Praticare un'apertura nel piano di lavoro, rispettando le dimensioni indicate nella Scheda Prodotto. Le dimensioni del piano sono riportate sulle figure corrispondenti.

- Inserire il piano vetroceramico nell'apertura dall'alto.

Le staffe di fissaggio (vedere Fig. 1) devono essere nella posizione corretta.

- Posizionare il piano nel centro e fissarlo con le staffe.

Mettere in posizione le staffe e fissarle al piano di lavoro con un cacciavite.

PIANO VETROCERAMICO SENZA CORNICE

1. Installazione del piano di cottura in una superficie di supporto preparata

La superficie di supporto nell'apertura può essere ottenuta fresando i bordi per ottenere un supporto 5 mm di larghezza e 7 mm di altezza, oppure montando 4 listelli per creare un telaio di supporto per il piano, come illustrato nella Fig.2.

1.1. Preparazione della superficie di lavoro

Pulire l'apertura, per eliminare eventuale sporcizia o polvere.

- Distribuire 1 o 2 due mani di un primer speciale

e attendere che si asciughi per circa 30 minuti. Ciò consente di proteggere la superficie di lavoro dall'umidità e incrementa l'aderenza del materiale legante.

1.2. Installazione del piano di cottura in

un'apertura del piano di lavoro, conformemente alla Fig. 3

Fissare la guarnizione autoadesiva all'area di supporto pulita. Negli angoli e, se necessario, al centro della sezione di supporto, fissare strisce di 3-4 cm del mastice in dotazione, ogni 10 cm circa, quindi applicare una striscia di guarnizione di tenuta in silicone di circa 3-4 mm, conformemente alla Fig. 3. Con un detergente apposito pulire accuratamente i bordi del piano per eliminare eventuali tracce di olio, grasso o altre impurità. Inserire il piano vetroceramico nell'apertura, centrandolo con accuratezza, in modo da avere le stesse distanze tutt'intorno. Premere verso il basso con delicatezza e in maniera uniforme, soprattutto negli angoli, in modo che il piano vetroceramico sia livellato con i bordi del piano di lavoro.

Attenzione: non utilizzare strumenti sui bordi in vetro.

41966024Ia.fm Page 8 Friday, February 25, 2005 5:21 PM

2. Sigillatura del piano vetroceramico

Sigillare lo spazio attorno al piano con silicone nero, evitando la formazione di bolle di aria. Togliere con delicatezza eventuali eccessi di silicone. Spruzzare una soluzione neutra di acqua e detergente liquido tutt'intorno alla bordatura di silicone. Con una spazzola rigida o con una spatola in plastica, distribuire uniformemente il silicone, quindi eliminare eventuali quantitativi eccedenti, pulendo e bagnando una spatola con la soluzione detergente. Il piano vetroceramico e la superficie di lavoro devono essere livellati e privi di eventuali tracce di silicone residue. Se necessario, livellare la superficie del silicone con un dito bagnato. Il mastice e il silicone richiedono circa 24 ore per garantire la massima resistenza ed elasticità. Durante tale periodo non utilizzare il piano vetroceramico e non sottoporlo a sollecitazioni meccaniche.

Attenzione:

prima di sigillare alcuni materiali speciali (come per es. la pietra), accertarsi che siano compatibili con il primer e il mastice.

Attenzione: Qualora le raccomandazioni precedenti non vengano seguite, dopo un certo periodo di tempo si possono verificare infiltrazioni di acqua e di altre sostanze liquide, che causano rigonfiamenti lungo i bordi e danneggiano il piano vetroceramico.

Nota:

Qualora il piano venga installato in una superficie di lavoro in pietra, richiedere informazioni tecniche al fornitore o per eseguire una prova delle sostanze detergenti da utilizzare, oltre che del primer e del silicone. Tali prove devono essere eseguite in punti non visibili o su campioni.
