Whirlpool GT1NHWXPS00, GT1SHWXPQ01, GR2SHWXPT00, ED5SHAXMB10, ED5PHAXMB10 User Manual [fr, en]

...

Download

Page 1

SIDE BY SIDE REFRIGERATOR

Use & Care Guide

For questions about features, operation/performance parts, accessories or service, call: 1-800-253-1301.

In Canada, call for assistance 1-800-461-5681, for installation and service, call: 1-800-807-6777

www.whirlpool.com or www.whirlpool.com/canada

or visit our website at...

RÉFRIGÉRATEUR CÔTE À CÔTE

Guide d’utilisation et d’entretien

Au Canada, pour assistance, composez le 1-800-461-5681, pour installation ou service 1-800-807-6777

ou visitez notre site web à

www.whirlpool.com/canada

Table of Contents/Table des matières .......................................2

2188772

Page 2

TABLE OF CONTENTS

TABLE DES MATIÈRES

REFRIGERATOR SAFETY .............................................................3

Proper Disposal of Your Old Refrigerator....................................3

INSTALLATION INSTRUCTIONS..................................................4

Unpacking ....................................................................................4

Location Requirements................................................................ 4

Electrical Requirements ...............................................................5

Water Supply Requirements........................................................5

Base Grille ....................................................................................5

Door Removal...............................................................................6

Door Closing.................................................................................8

Water Supply Connection............................................................ 8

Water System Preparation.........................................................10

Normal Sounds ..........................................................................10

REFRIGERATOR USE..................................................................10

Ensuring Proper Air Circulation..................................................10

Using the Controls .....................................................................11

Water and Ice Dispensers..........................................................11

Water Filter Status Light.............................................................13

Water Filtration System..............................................................14

Ice Maker and Storage Bin ........................................................15

REFRIGERATOR FEATURES ......................................................16

Refrigerator Shelves...................................................................16

Flip-up Shelf ...............................................................................16

Adjustable Flip-up Shelf.............................................................17

Drop-down shelf.........................................................................17

Deli Drawer.................................................................................17

Convertible Vegetable/Meat Drawer, Crisper and Covers ........17

Convertible Vegetable/Meat Drawer Temperature Control.......18

Crisper Humidity Control ...........................................................18

Wine or Can/Bottle Rack ...........................................................18

Utility Bin ....................................................................................18

FREEZER FEATURES..................................................................19

Freezer Shelf ..............................................................................19

Freezer Basket or Bin.................................................................19

DOOR FEATURES........................................................................19

Tilt-out Freezer Door Bin............................................................19

Chilled Door Bin .........................................................................19

Door Rails...................................................................................20

Door Bins....................................................................................20

REFRIGERATOR CARE ...............................................................20

Cleaning......................................................................................20

Changing the Light Bulbs...........................................................21

Power Interruptions....................................................................22

Vacation and Moving Care.........................................................22

TROUBLESHOOTING ..................................................................23

ASSISTANCE OR SERVICE.........................................................25

In the U.S.A. ...............................................................................25

In Canada ...................................................................................26

Accessories................................................................................26

WATER FILTER CERTIFICATIONS.............................................26

PRODUCT DATA SHEETS...........................................................27

WHIRLPOOL .................................................................................29

SÉCURITÉ DU RÉFRIGÉRATEUR ..............................................30

Mise au rebut de votre vieux réfrigérateur.................................30

INSTRUCTIONS D’INSTALLATION.............................................31

Déballage....................................................................................31

Emplacement d’installation........................................................31

Spécifications électriques ..........................................................32

Spécifications de l’alimentation en eau .....................................32

Grille de la base..........................................................................32

Enlèvement des portes...............................................................33

Fermeture des portes.................................................................35

Raccordement de la canalisation d'eau ....................................35

Préparation du système d’eau...................................................37

Sons normaux ............................................................................38

UTILISATION DU RÉFRIGÉRATEUR..........................................38

Pour s’assurer d’une circulation d’air appropriée......................38

Utilisation des commandes........................................................39

Distributeurs d’eau et de glaçons ..............................................39

Le témoin lumineux de l’état du filtre à eau...............................41

Système de filtration d’eau ........................................................42

Machine à glaçons et bac d’entreposage .................................43

CARACTÉRISTIQUES DU RÉFRIGÉRATEUR ...........................44

Tablettes du réfrigérateur...........................................................44

Tablette relevable .......................................................................44

Tablette relevable ajustable .......................................................45

Étagère inclinable.......................................................................45

Tiroir pour spécialités alimentaires ............................................45

Tiroir à légumes/viande convertible,

bac à légumes et couvercles .....................................................45

Réglage de la température du tiroir à

légumes/viande convertible .......................................................46

Réglage de l’humidité dans le bac à légumes...........................46

Casier à vin ou porte-cannettes/bouteilles ................................46

Casier utilitaire............................................................................46

CARACTÉRISTIQUES DU CONGÉLATEUR...............................47

Tablette de congélateur .............................................................47

Panier ou bac de congélateur....................................................47

CARACTÉRISTIQUES DE LA PORTE.........................................47

Compartiment inclinable de la porte du congéalateur ..............47

Compartiment fraîcheur .............................................................48

Tringles dans la porte.................................................................48

Balconnets dans la porte ...........................................................48

ENTRETIEN DU RÉFRIGÉRATEUR ............................................49

Nettoyage ...................................................................................49

Remplacement des ampoules d’éclairage ................................50

Pannes de courant .....................................................................51

Entretien avant les vacances ou lors d’un déménagement.......51

DÉPANNAGE.................................................................................52

ASSISTANCE OU SERVICE.........................................................56

Accessoires ................................................................................56

FEUILLES DE DONNÉES SUR LE PRODUIT.............................57

GARANTIE.....................................................................................59

Page 3

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word “DANGER” or

“WARNING.” These words mean:

You can be killed or seriously injured if you don't immediately follow instructions.

can be killed or seriously injured if you don't

You follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic

precautions:

■ Plug into a grounded 3 prong outlet.

■ Do not remove ground prong.

■ Do not use an adapter.

■ Do not use an extension cord.

■ Disconnect power before servicing.

■ Replace all panels before operating.

■ Remove doors from your old refrigerator.

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

■ Use nonflammable cleaner.

■ Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

■ Use two or more people to move and install

refrigerator.

■ Disconnect power before installing ice maker (on

ice maker kit ready models only).

■

Use a sturdy glass when dispensing ice or water (on some models).

SAVE THESE INSTRUCTIONS

Proper Disposal of Your Old Refrigerator

WARNING

Suffocation Hazard Remove doors from your old refrigerator. Failure to do so can result in death or

brain damage.

IMPORTANT: Child entrapment and suffocation are not problems of the past. Junked or abandoned refrigerators are still dangerous – even if they will sit for “just a few days.” If you are getting rid of your old refrigerator, please follow these instructions to help prevent accidents.

Before you throw away your old refrigerator or freezer:

■ Take off the doors.

■ Leave the shelves in place so that children may not easily

climb inside.

Page 4

INSTALLATION INSTRUCTIONS

Unpacking

WARNING

Excessive Weight Hazard

Use two or more people to move and install refrigerator.

Failure to do so can result in back or other injury.

Removing packaging materials

■ Remove tape and glue residue from surfaces before turning

on the refrigerator. Rub a small amount of liquid dish soap over the adhesive with your fingers. Wipe with warm water and dry.

■ Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. These products can damage the surface of your refrigerator. For more information, see the “Refrigerator Safety” section.

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator for cleaning or service, be sure to protect the floor. Always pull the refrigerator straight out when moving it. Do not wiggle or “walk” the refrigerator when trying to move it, as floor damage could occur.

Location Requirements

WARNING

Explosion Hazard

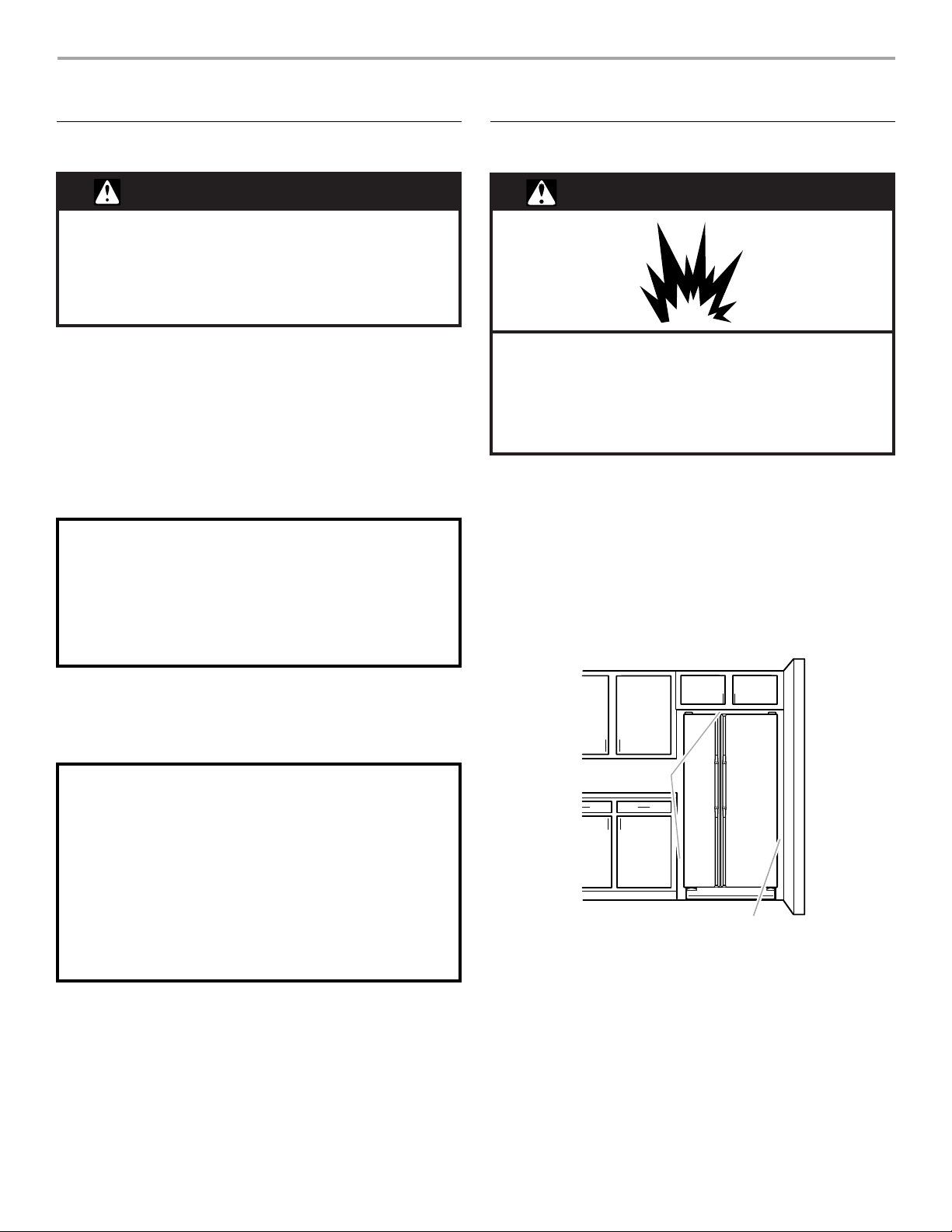

Keep flammable materials and vapors, such as gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

To ensure proper ventilation for your refrigerator, allow for ¹⁄₂ in. (1.25 cm) space on each side and at the top. When installing your refrigerator next to a fixed wall, leave 2 in. (5.08 cm) minimum on each side (depending on your model) to allow for the door to swing open. If your refrigerator has an ice maker, allow extra space at the back for the water line connections.

NOTE: Do not install the refrigerator near an oven, radiator, or other heat source, nor in a location where the temperature will fall below 55°F (13°C).

Cleaning before use

After you remove all of the packaging materials, clean the inside of your refrigerator before using it. See the cleaning instructions in the “Refrigerator Care” section.

Important information to know about glass shelves and covers:

Do not clean glass shelves or covers with warm water when they are cold. Shelves and covers may break if exposed to sudden temperature changes or impact, such as bumping. For your protection, tempered glass is designed to shatter into many small, pebble-size pieces. This is normal. Glass shelves and covers are heavy. Use special care when removing them to avoid impact from dropping.

" (1.25 cm)

2" (5.08 cm)

Page 5

Electrical Requirements

WARNING

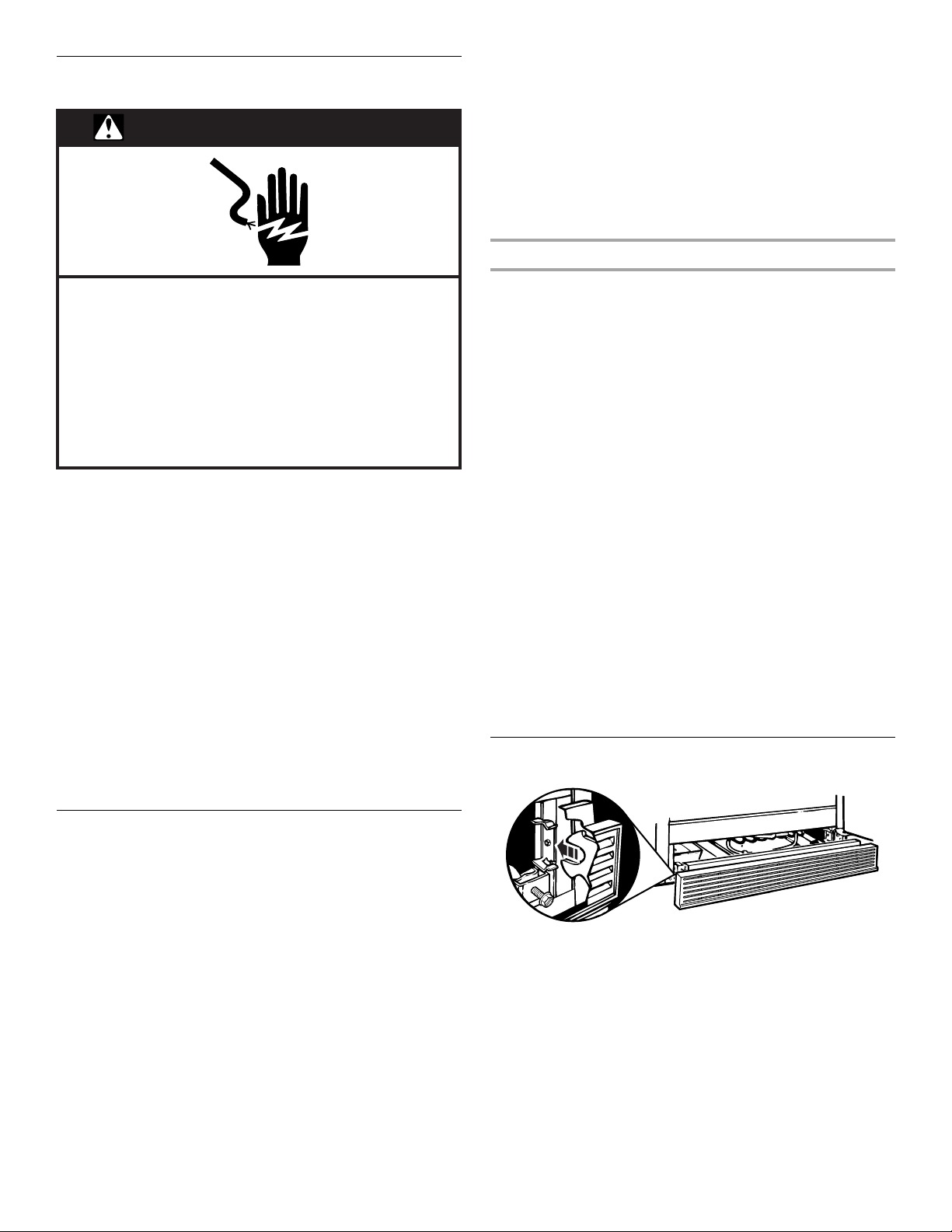

Electrical Shock Hazard

Plug into a grounded 3 prong outlet. Do not remove ground prong. Do not use an adapter. Do not use an extension cord. Failure to follow these instructions can result in

death, fire, or electrical shock.

Before you move your refrigerator into its final location, it is important to make sure you have the proper electrical connection.

Recommended grounding method

A 115 Volt, 60 Hz., AC only 15 or 20 ampere fused, grounded electrical supply is required. It is recommended that a separate circuit serving only your refrigerator be provided. Use an outlet that cannot be turned off by a switch. Do not use an extension cord.

NOTE: Before performing any type of installation, cleaning, or removing a light bulb, turn the control (Thermostat, Refrigerator or Freezer Control depending on the model) to OFF and then disconnect the refrigerator from the electrical source. When you are finished, reconnect the refrigerator to the electrical source and reset the control (Thermostat, Refrigerator or Freezer Control depending on the model) to the desired setting.

Water Supply Requirements

Read all directions carefully before you begin.

IMPORTANT:

■ If you turn the refrigerator on before the water line is

connected, turn the ice maker OFF.

■ All installations must meet local plumbing code requirements.

■ Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain above freezing.

Tools Required: Flat-blade screwdriver, ⁷⁄₁₆ in. and ¹⁄₂ in. open- end wrenches or two adjustable wrenches, ¹⁄₄ in. nut driver and drill bit, hand drill or electric drill (properly grounded).

NOTE: Your refrigerator dealer has a kit available with a ¹⁄₄ in. (6.35 mm) saddle-type shutoff valve, a union, and copper tubing. Before purchasing, make sure a saddle-type valve complies with your local plumbing codes. Do not use a piercing-type or ³⁄₁₆ in. (4.76 mm) saddle valve which reduces water flow and clogs more easily.

Water Pressure

A cold water supply with water pressure of between 30 and 120 psi (207-827 kPa) is required to operate the water dispenser and ice maker. If you have questions about your water pressure, see “Troubleshooting” or call a licensed, qualified plumber.

Reverse Osmosis Water Supply

If a reverse osmosis water filtration system is connected to your cold water supply, the water pressure to the system needs to be a minimum of 40 to 60 psi (276 - 414 kPa).

If the water pressure to the reverse osmosis system is less than 40 to 60 psi (276 - 414 kPa) a booster pump can be inserted into the small tubing that goes from the cold water line to the reverse osmosis system.

If the water dispenser is still not dispensing water properly:

■ Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

■ Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

■ If your refrigerator has a water filter cartridge, it may further

reduce the water pressure when used in conjunction with a reverse osmosis system. Remove the water filter cartridge. See “Water Filtration System.”

If you have questions about your water pressure, refer to “Troubleshooting” or call a licensed, qualified plumber.

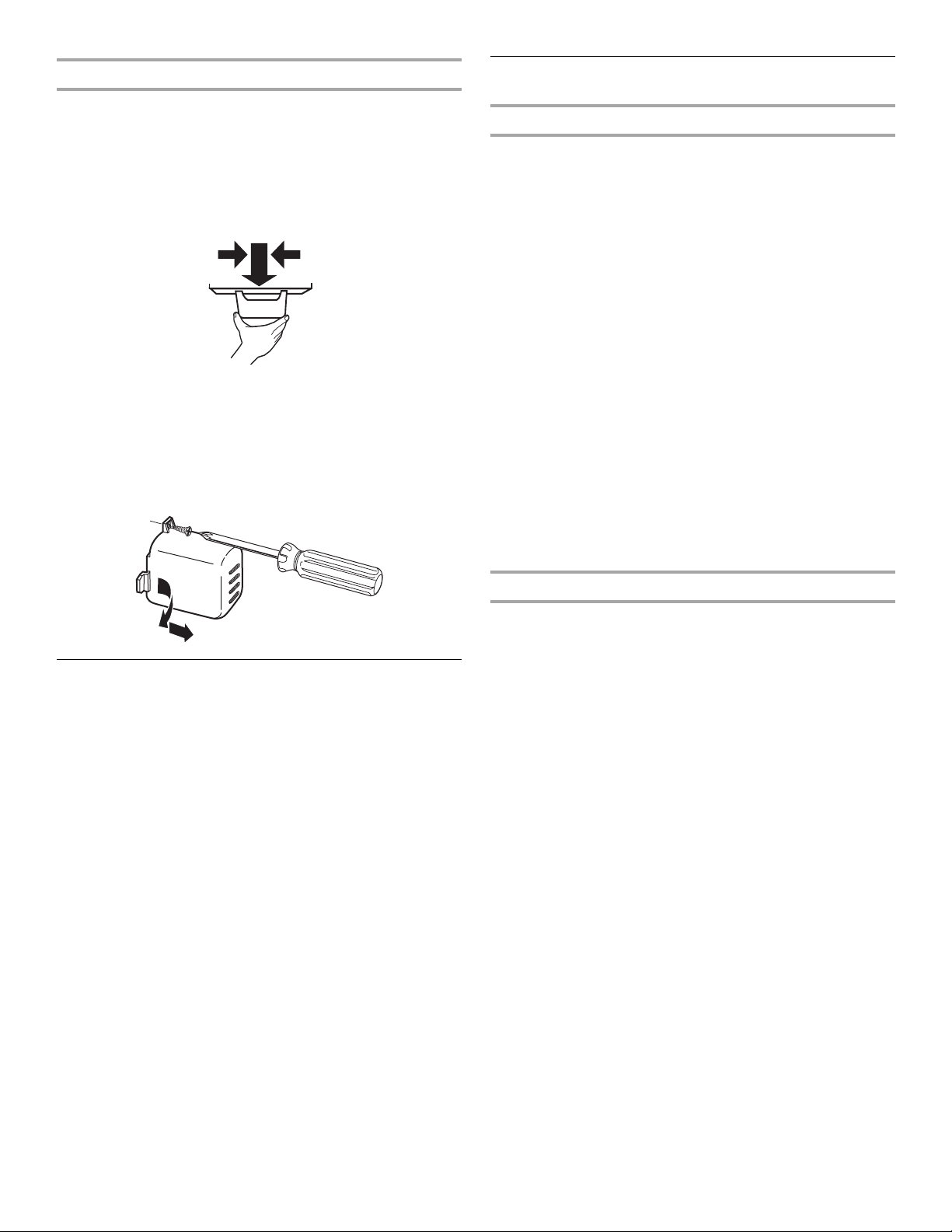

Base Grille

To remove the base grille:

1. Open both doors.

2. Place hands along the ends of the grille. Push in on the top

and pull up on the bottom.

NOTE: Be sure to refasten the Tech Sheet behind the base grille after cleaning.

To replace the base grille:

1. Open both doors.

2. Line up the grille support tabs with the metal clips.

3. Push the grille firmly to snap it into place.

Page 6

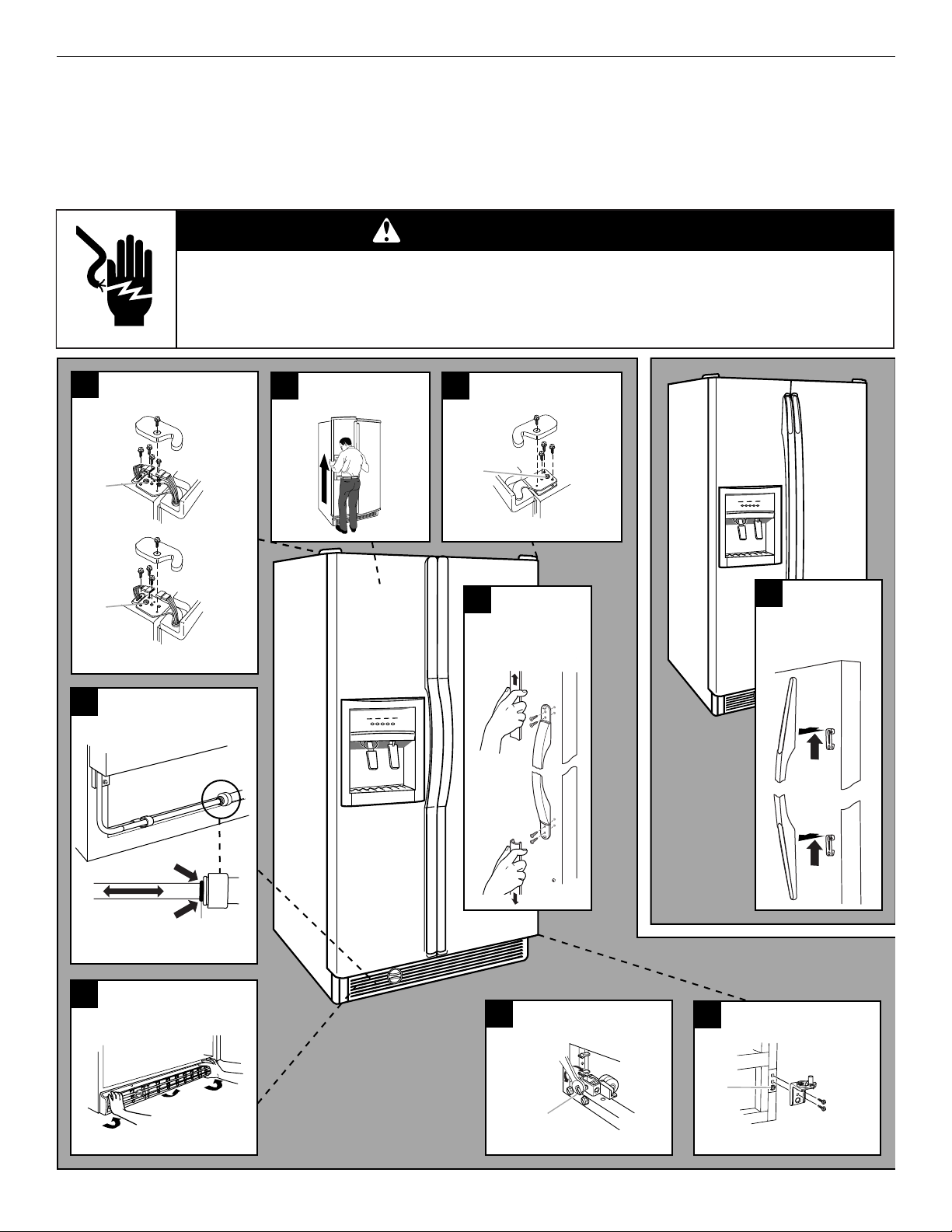

Door Removal

TOOLS NEEDED: ¹⁄₄ in. hex-head socket wrench, ⁵⁄₁₆ in. hex-head socket wrench and a flat-blade screwdriver. IMPORTANT: Before you begin, turn the refrigerator control OFF. Unplug refrigerator or disconnect power. Remove food and any

adjustable door or utility bins from doors. NOTE: It may only be necessary to remove either the door handle or the doors to get your product through the doorway of your home.

Measure the door opening to see whether you need to remove the refrigerator handles or the doors.

Electrical Shock Hazard

Disconnect power before removing doors. Reconnect both ground wires before operating. Failure to do so can result in death or electrical shock.

Top Left Hinge

Style 1

Style 2

1. Do Not Remove Screw

Water Dispenser Tubing Connection

Door Removal

Top Right Hinge

1. Do Not Remove Screw

Style 1 Handle Removal (Optional)

Style 2 Handle Removal (Optional)

1. Red Outer Ring

Base Grille

Door Alignment

1. Leveling Screw

Bottom Hinge

1. Do Not Remove Screw

Page 7

Handle Removal (optional)

Style 1

1. Apply firm pressure with your hand on the face of trim. Slide

top trim up and bottom trim down away from handle. Lift trim pieces off shoulder screws (see Graphic 1).

NOTE: Some models include accent pieces between the handle and the handle trim. If your model includes the accents, you will need to carefully remove them with a flat-blade screwdriver before removing the handle screws. The accent pieces are optional and can be reinstalled or left off the handle assembly.

2. Remove handle screws and handles. (See Graphic 1).

3. Move refrigerator into place. Replace handles as shown (see

Graphic 1).

Style 2

1. Apply firm pressure on the handle to slide it up and off of the

shoulder screws (see Graphic 1).

2. Move refrigerator into place. Replace handles as shown (see

Graphic 1).

Door Removal

WARNING

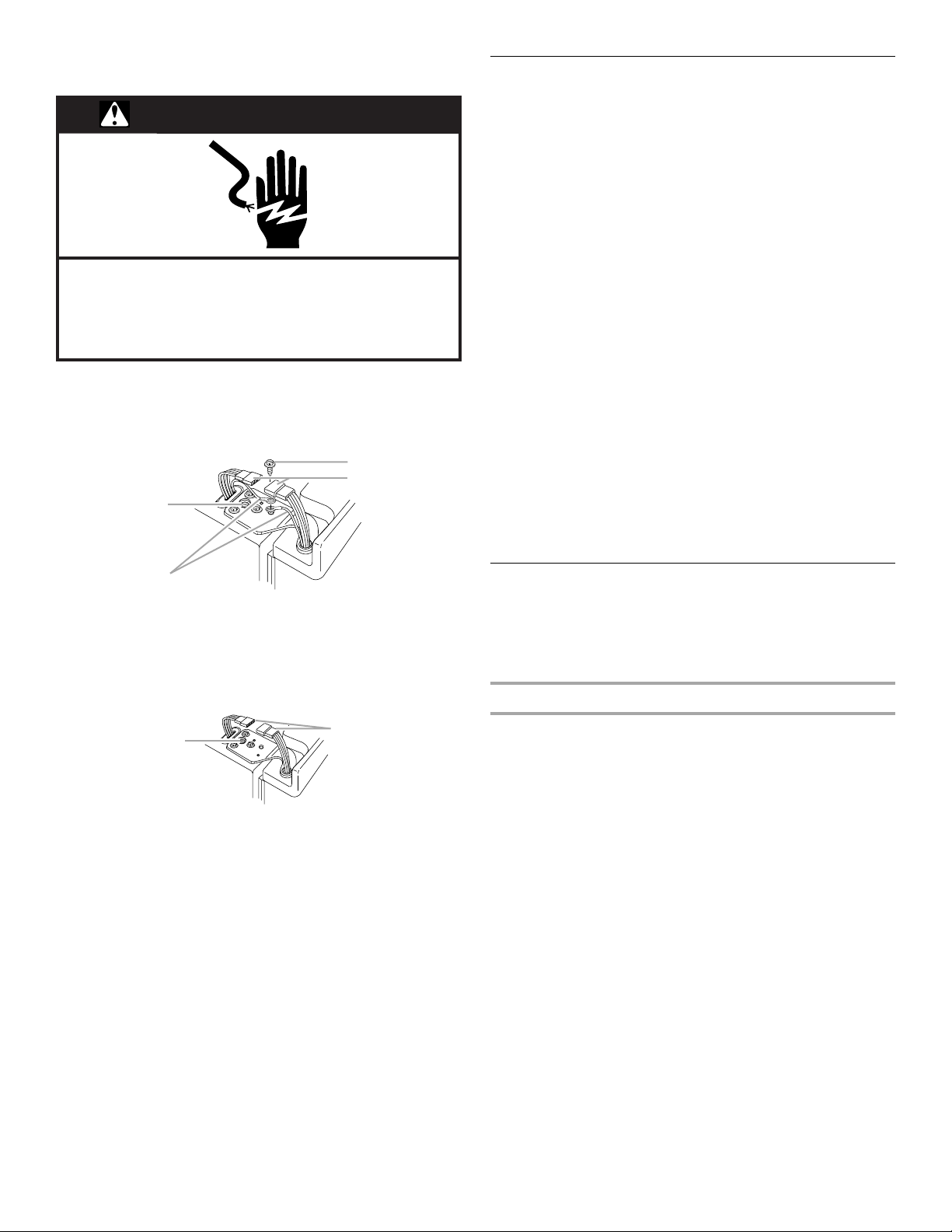

6. Disconnect wiring:

Style 1

■ Disconnect wiring plug.

■ Remove green ground wire screw to disconnect ground

wires.

3 4

1. Do not remove screw 1

2. Ground wires

3. Green ground wire screw

4. Wiring Plug

Style 2

■ Disconnect wiring plug.

Electrical Shock Hazard

Disconnect power before removing doors. Failure to do so can result in death or

electrical shock.

1. Unplug refrigerator or disconnect power.

2. Open both refrigerator doors. Remove the base grille by

pulling up on the bottom outside corners (see Graphic 2).

3. Close both doors and keep them closed until you are ready to

lift them free from the cabinet.

4. If you have a dispenser (ice or water), disconnect the water

dispenser tubing located behind the base grille on the freezer door side (see Graphic 3).

■ Press the red outer ring against the face of the fitting and

pull the dispenser tubing free.

■ On some models, remove the tubing from the hose clip.

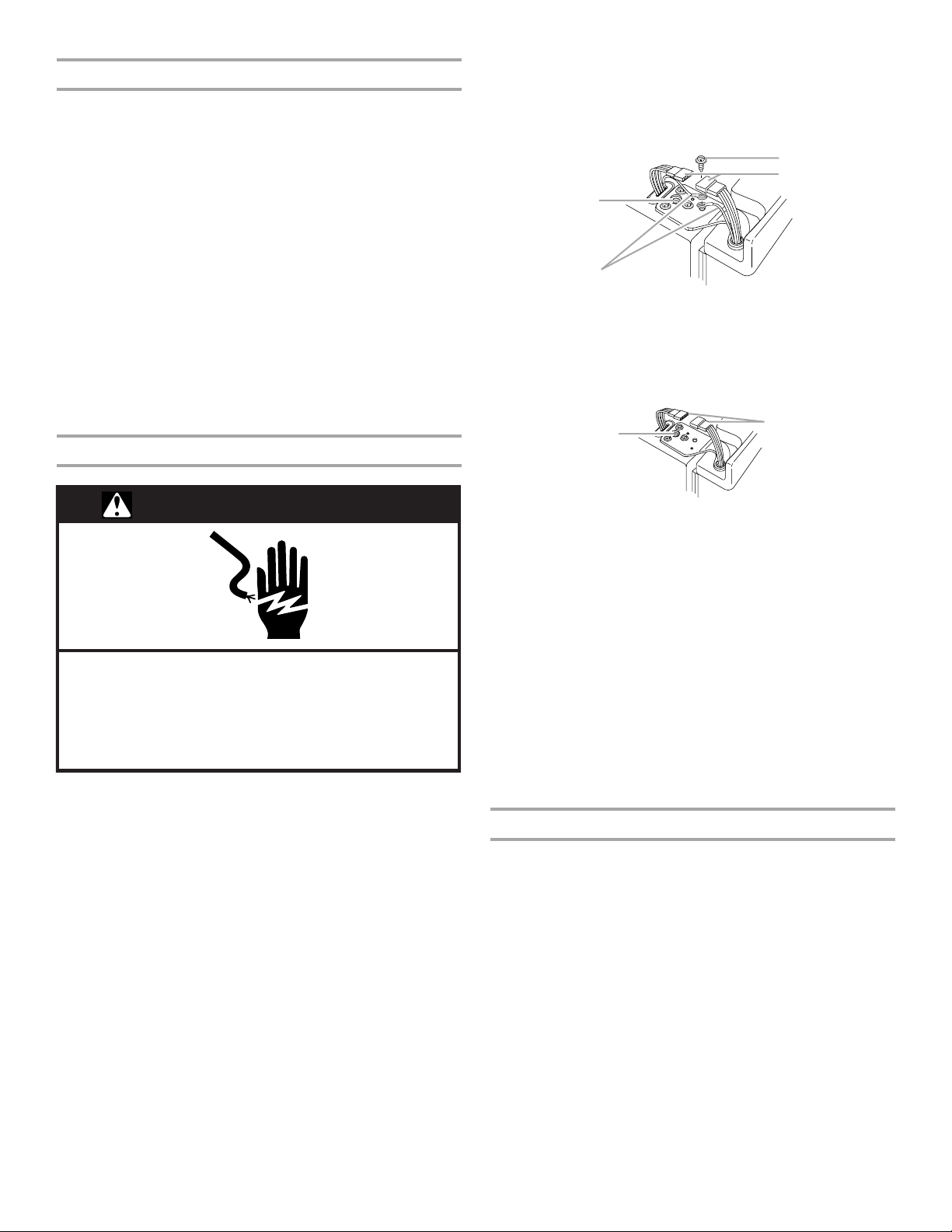

5. Remove the top left hinge cover and screws as shown (see Graphic 4). Do not remove screw 1.

1. Do not remove screw 1

2. Wiring plug

7. Carefully lift the freezer door straight up and off of the bottom

hinge (see Graphic 5). The water dispenser tubing remains attached to the freezer door and pulls through the bottom left hinge. Make sure you protect the dispenser tubing from damage.

8. Remove the top right hinge cover and screws as shown (see

Graphic 6). Do not remove screw 1.

9. Lift the refrigerator door straight up and off of the bottom

hinge.

10. It may not be necessary to remove the bottom hinge to move

the refrigerator through a doorway. Both bottom hinges have similar construction. If necessary, disassemble the hinges as shown (see Graphic 7). Do not remove screw 1.

Door and Hinge Replacement

1. Replace both bottom hinges, if removed. Tighten screws.

2. Assistance may be needed to feed the water dispenser

tubing through the bottom hinge while reinstalling the freezer door. Carefully feed the dispenser tubing through the bottom left hinge before replacing the door on the hinge.

NOTE: Provide additional support for the doors while the top hinges are being replaced. Do not depend on the door magnets to hold the doors in place while you are working.

3. Reconnect water dispenser tubing by pushing tubing into

fitting until it stops and black mark touches face of fitting (see Graphic 3). On some models, replace tubing in hose clip.

Page 8

4. Align and replace the top left hinge as shown (see Graphic 4). Tighten screws.

WARNING

Electrical Shock Hazard

Reconnect both ground wires.

Failure to do so can result in death or electrical shock.

Style 1

■ Reconnect both ground wires.

■ Reconnect wiring plug.

3 4

Door Closing

Your refrigerator has two front adjustable rollers — one on the right and one on the left. If your refrigerator seems unsteady or if you want the doors to close more easily, adjust the refrigerator's tilt using the instructions below:

1. Move the refrigerator into its final position.

2. The two leveling screws are part of the front roller assemblies,

which are at the base of the refrigerator on either side (see Graphic 8).

3. Use a hex-head socket wrench to adjust the leveling screws.

Turn the leveling screw to the right to raise that side of the refrigerator or turn the leveling screw to the left to lower that side. It may take several turns of the leveling screws to adjust the tilt of the refrigerator (see Graphic 8).

NOTE: Having someone push against the top of the refrigerator takes some weight off the leveling screws and rollers. This makes it easier to adjust the screws.

4. Open both doors again and check to make sure that they

close as easily as you like. If not, tilt the refrigerator slightly more to the rear by turning both leveling screws to the right. It may take several more turns, and you should turn both leveling screws the same amount.

5. Replace the base grille. NOTE: Be sure to refasten the Tech Sheet behind the base grille.

1. Do not remove screw 1

2. Ground wires

3. Green ground wire screw

4. Wiring plug

Style 2

■ Reconnect wiring plug.

1. Do not remove screw 1

2. Wiring plug

5. Replace left hinge cover and screws.

6. Replace the refrigerator door by carefully lifting the door onto

the bottom right hinge.

7. Align and replace the top right hinge as shown (see Graphic 6). Tighten screws.

8. Replace hinge cover and screws. Tighten screws.

9. Plug into a grounded 3 prong outlet.

Water Supply Connection

Read all directions before you begin. IMPORTANT: If you turn the refrigerator on before the water line

is connected, turn the ice maker OFF.

Connecting to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Locate a ½ in. to 1¹⁄₄ in. (1.25 cm to 3.18 cm) vertical COLD

water pipe near the refrigerator. NOTE: Horizontal pipe will work, but drill on the top side of

the pipe, not the bottom. This will help keep water away from the drill and normal sediment from collecting in the valve.

4. Determine the length of copper tubing you need. Measure

from the connection on the lower left rear of refrigerator to the water pipe. Add 7 ft. (2.1 m) to allow for cleaning. Use ¹⁄₄ in. (6.35 mm) O.D. (outside diameter) copper tubing. Be sure both ends of copper tubing are cut square.

5. Using a grounded drill, drill a ¹⁄₄ in. hole in the cold water pipe

you have selected.

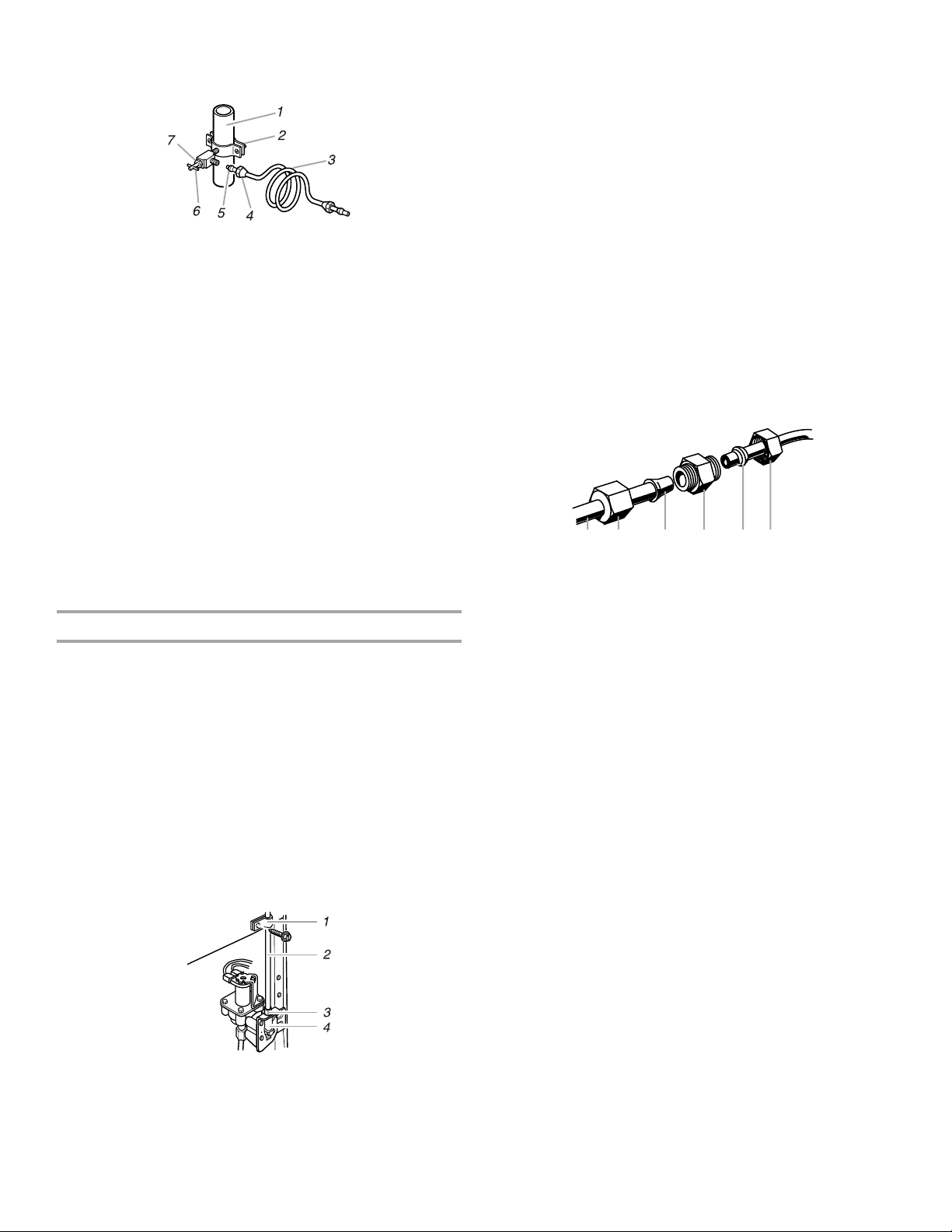

1. Cold water pipe

2. Pipe clamp

3. Copper tubing

4. Compression nut

5. Compression sleeve

6. Shutoff valve

7. Packing nut

Page 9

6. Fasten the shutoff valve to the cold water pipe with the pipe clamp. Be sure the outlet end is solidly in the ¹⁄₄ in. drilled hole in the water pipe and that the washer is under the pipe clamp. Tighten the packing nut. Tighten the pipe clamp screws carefully and evenly so washer makes a watertight seal. Do not overtighten or you may crush the copper tubing.

7. Slip the compression sleeve and compression nut on the copper tubing as shown. Insert the end of the tubing into the outlet end squarely as far as it will go. Screw compression nut onto outlet end with adjustable wrench. Do not overtighten.

8. Place the free end of the tubing in a container or sink, and turn ON the main water supply. Flush the tubing until water is clear. Turn OFF the shutoff valve on the water pipe. Coil the copper tubing.

Connecting to Refrigerator

Style 1

1. Unplug refrigerator or disconnect power.

2. Attach the copper tube to the valve inlet using a compression

nut and sleeve as shown. Tighten the compression nut. Do not overtighten.

3. Use the tube clamp on the back of the refrigerator to secure the tubing to the refrigerator as shown. This will help prevent damage to the tubing when the refrigerator is pushed back against the wall.

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any connections (including

connections at the valve) or nuts that leak.

Style 2

1. Unplug refrigerator or disconnect power.

2. Remove the shipping tape from the gray, coiled water tubing

on the rear of the refrigerator.

3. Thread the provided nut onto the coupling on the end of the

copper tubing. Tighten the nut by hand. Then tighten it with a wrench two more turns. Do not overtighten.

1 2 3 4 5 6

1. Line to refrigerator

2. Nut (provided)

3. Bulb

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

6. The ice maker is equipped with a built-in water strainer. If

your water conditions require a second water strainer, install it in the ¹⁄₄ in. (6.35 mm) water line at either tube connection. Obtain a water strainer from your nearest appliance dealer.

7. Plug in refrigerator or reconnect power.

8. Flush the water system. See the “Water System Preparation”

section.

NOTE: Allow 24 hours to produce the first batch of ice. Allow 3 days to completely fill ice container.

4. Coupling (purchased)

5. Ferrule (purchased)

6. Nut (purchased)

1. Tube clamp

2. Copper tubing

3. Compression nut

4. Valve inlet

6. The ice maker is equipped with a built-in water strainer. If your water conditions require a second water strainer, install it in the ¹⁄₄ in. (6.35 mm) water line at either tube connection. Obtain a water strainer from your nearest appliance dealer.

7. Plug in refrigerator or reconnect power.

8. Flush the water system. See the “Water System Preparation”

section.

NOTE: Allow 24 hours to produce the first batch of ice. Allow 3 days to completely fill ice container.

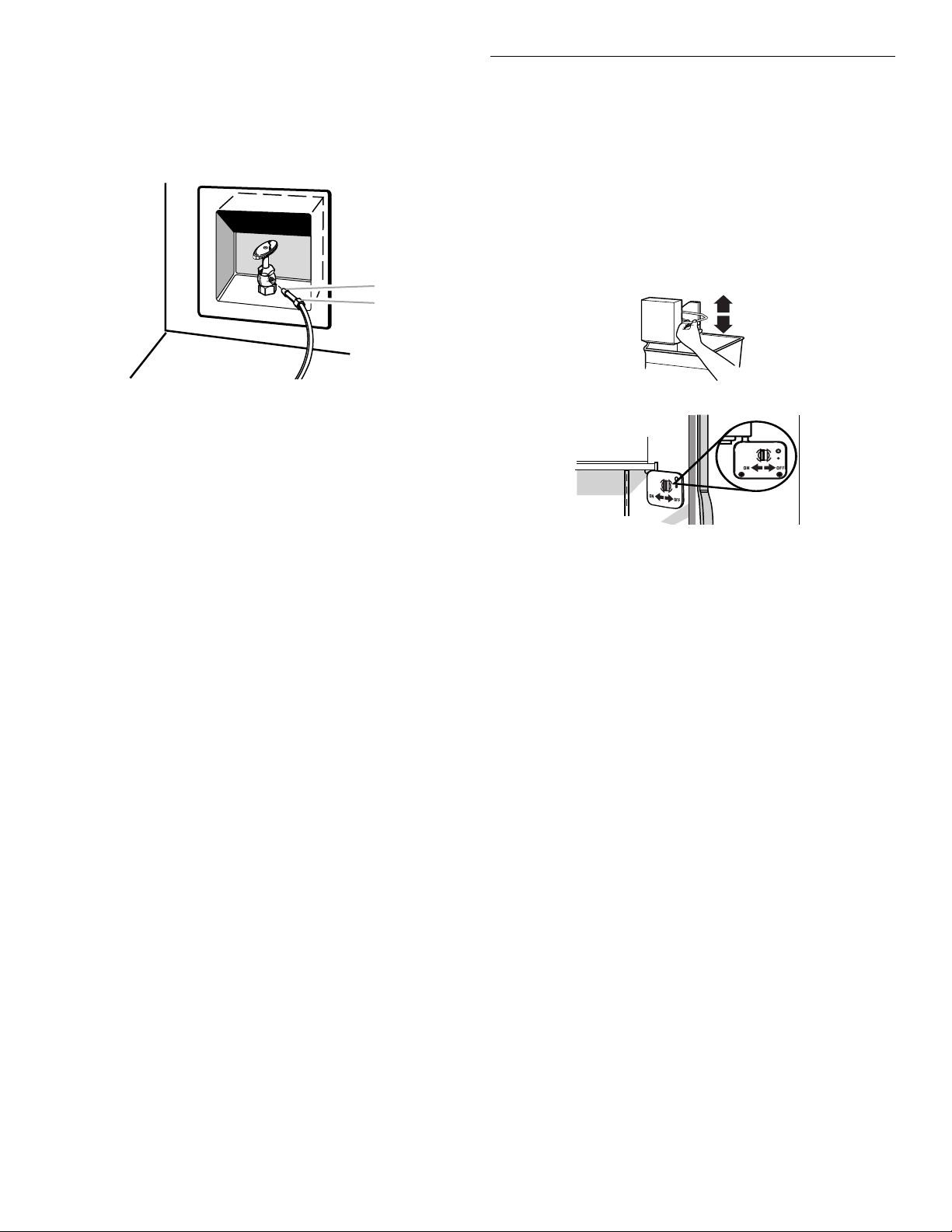

Style 3

1. Unplug refrigerator or disconnect power.

2. Remove the shipping tape from the gray, coiled water tubing

on the rear of the refrigerator.

3. Thread the provided nut onto the water valve as shown.

1 2

1. Bulb

2. Nut (provided)

NOTE: Tighten the nut by hand. Then tighten it with a wrench two more turns. Do not overtighten.

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

6. The ice maker is equipped with a built-in water strainer. If

your water conditions require a second water strainer, install it in the ¹⁄₄ in. (6.35 mm) water line at either tube connection. Obtain a water strainer from your nearest appliance dealer.

7. Plug in refrigerator or reconnect power.

8. Flush the water system. See the “Water System Preparation”

section.

NOTE: Allow 24 hours to produce the first batch of ice. Allow 3 days to completely fill ice container.

Page 10

Water System Preparation

Please read before using the water system. Immediately after installation, follow the steps below to make

sure that the water system is properly cleaned.

1. Open the freezer door and turn off the ice maker. For Style 1 lift up the wire shutoff arm as shown. For Style 2 move the switch to the OFF (right) setting as shown. The ON/OFF switch is located on the top right side of the freezer compartment.

Style 1

Style 2

■ Your refrigerator is designed to run more efficiently to keep

your food items at the desired temperatures and to minimize energy usage. The high efficiency compressor and fans may cause your refrigerator to run longer than your old one. You may also hear a pulsating or high-pitched sound from the compressor or fans adjusting to optimize performance.

■ You may hear the evaporator fan motor circulating air through

the refrigerator and freezer compartments. The fan speed may increase as you open the doors or add warm food.

■ Rattling noises may come from the flow of refrigerant, the

water line, or items stored on top of the refrigerator.

■ Water dripping on the defrost heater during a defrost cycle

may cause a sizzling sound.

■ As each cycle ends, you may hear a gurgling sound due to

the refrigerant flowing in your refrigerator.

■ Contraction and expansion of the inside walls may cause a

popping noise.

■ You may hear air being forced over the condenser by the

condenser fan.

■ You may hear water running into the drain pan during the

defrost cycle.

REFRIGERATOR USE

NOTES:

■ If your model has a base grille filter system, make sure the

base grille filter is properly installed and the cap is in the horizontal position.

■ Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before or after the system.

2. Use a sturdy container to depress the water dispenser bar

until the water begins to flow. Flush the water system by dispensing and discarding 2 to 3 gal. (8 to 12 L) of water. Cleaning the system will take approximately 6 to 7 minutes and will help clear air from the line. Additional flushing may be required in some households.

NOTE: As air is cleared from the system, water may spurt out of the dispenser.

3. Open the freezer door and turn on the ice maker. For Style 1 lower the wire shutoff arm. For Style 2 move the switch to the ON (left) position. Please refer to the “Ice Maker and Storage Bin/Bucket” section for further instructions on the operation of your ice maker.

■ Allow 24 hours to produce the first batch of ice.

■ Discard the first three batches of ice produced.

■ Depending on your model, you may want to select the

maximum ice feature to increase the production of ice.

Normal Sounds

Your new refrigerator may make sounds that your old one didn’t make. Because the sounds are new to you, you might be concerned about them. Most of the new sounds are normal. Hard surfaces, such as the floor, walls, and cabinets, can make the sounds seem louder. The following describes the kinds of sounds and what may be making them.

■ If your product is equipped with an ice maker, you will hear a

buzzing sound when the water valve opens to fill the ice maker for each cycle.

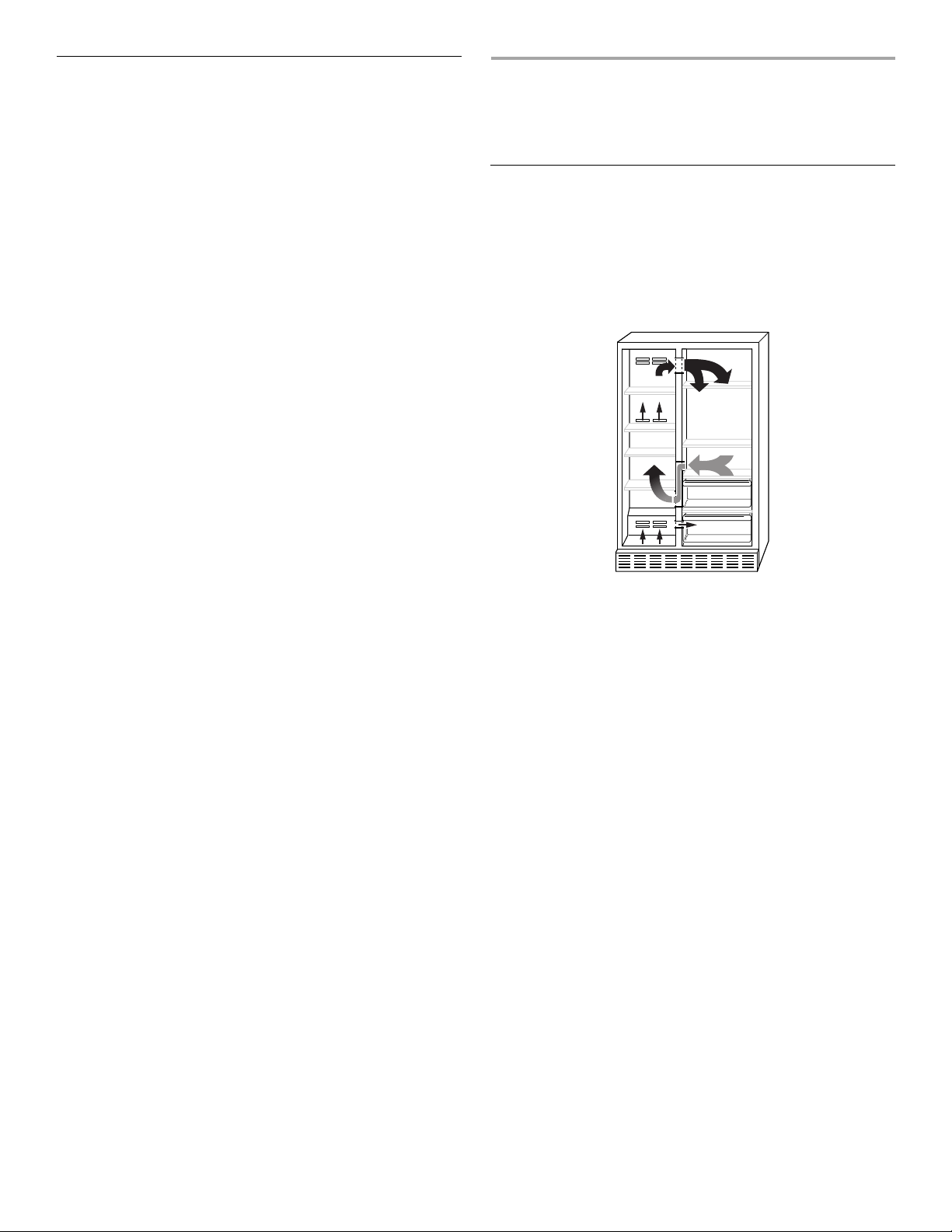

Ensuring Proper Air Circulation

In order to ensure proper temperatures, you need to permit air to flow between the two sections. Cold air enters the bottom of the freezer section and moves up. It then enters the refrigerator section through the top vent. Air then returns to the freezer as shown.

Do not block any of these vents with food such as soda, cereal, bread, etc. If the vents are blocked, airflow will be prevented and the temperature controls will not function properly.

IMPORTANT: Because air circulates between both sections, any odors formed in one section will transfer to the other. You must thoroughly clean both sections to eliminate odors. To prevent odor transfer from food, wrap or cover foods tightly.

Page 11

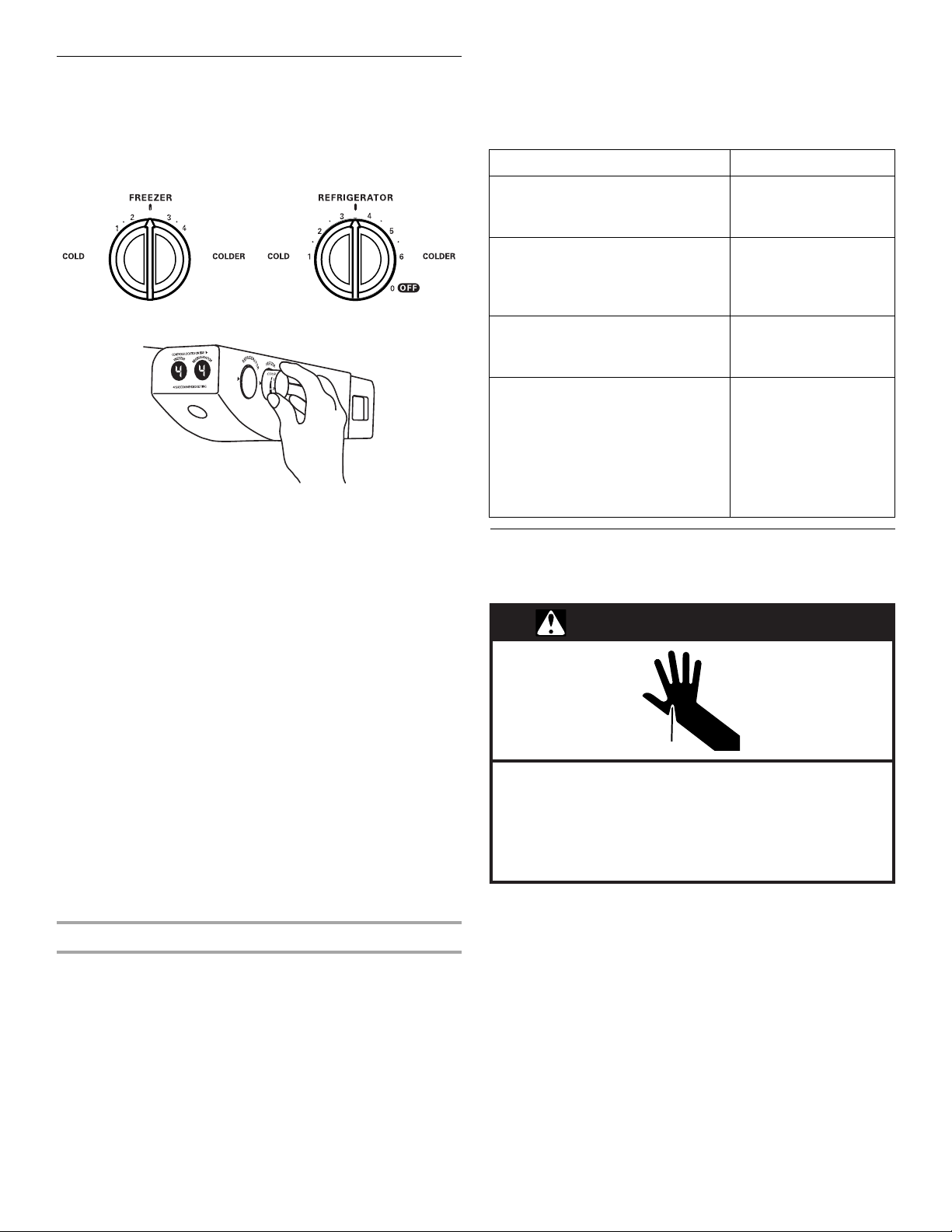

Using the Controls

For your convenience, your refrigerator controls are preset at the factory. When installing your refrigerator, make sure that the controls are still preset to the “mid-settings” as shown.

Style 1

Style 2

Adjusting the Controls

If you need to adjust temperatures, adjust the refrigerator temperature first.

NOTE: Wait at least 24 hours between adjustments and then recheck the temperatures.

Style 1

Turn the control to the right (clockwise) to make the compartment colder or to the left (counterclockwise) to make it less cold.

Style 2

1. Push in on the control and release it.

2. The control will pop out. Turn the control to the desired

setting.

3. Push the control in to lock it into place. CONDITION/REASON: SETTING

ADJUSTMENT:

REFRIGERATOR too cold Not set correctly for your

conditions

REFRIGERATOR Control one setting lower

IMPORTANT:

■ Your product will not cool when the Refrigerator Control is set

to OFF.

■ The Refrigerator Control adjusts the refrigerator compartment

temperature. The Freezer Control adjusts the freezer compartment temperature. Higher numbered settings make the compartment colder. Lower numbered settings make the temperature less cold.

■ Wait 24 hours before you put food into the refrigerator. If you

add food before the refrigerator has cooled completely, your food may spoil.

NOTE: Adjusting the Refrigerator and Freezer Controls to a higher (colder) setting will not cool the compartments any faster.

■ The preset settings should be correct for normal household

usage. The controls are set correctly when milk or juice is as cold as you like and when ice cream is firm.

■ If the temperature is too warm or too cold in the refrigerator or

freezer, first check the air vents to be sure they are not blocked before adjusting the controls.

REFRIGERATOR too warm Door opened often, large amount of

food added or room temperature very warm

FREEZER too cold Not set correctly for your

conditions FREEZER too warm/too little ice

Door opened often, or large amount of food added or very cold room temperature (can’t cycle often enough) or heavy ice usage

Water and Ice Dispensers

(on some models)

WARNING

REFRIGERATOR Control one setting higher

FREEZER Control one setting lower

FREEZER Control one setting higher

Cut Hazard

Use a sturdy glass when dispensing ice or water.

Failure to do so can result in cuts.

Depending on your model, you may have one or more of the following options: the ability to select either crushed or cubed ice, a special light that turns on when you use the dispenser, a special Night Light mode, or a lock option to avoid accidental dispensing.

Page 12

The ice dispenser

The water dispenser

Ice dispenses from the ice maker storage bin in the freezer. When the dispenser lever is pressed:

■ A trap door opens in a chute between the dispenser and the

ice bin. Ice moves from the bin and falls through the chute.

■ When you release the dispenser lever, the trap door closes

and the ice dispensing stops. The dispensing system will not operate when the freezer door is open.

Some models dispense both cubed and crushed ice. Before dispensing ice, select which type of ice you prefer. The button controls are designed for easy use and cleaning.

Style 1 Style 2

ICE

CRUSH CUBE

For crushed ice, cubes are crushed before they are dispensed. This may cause a slight delay when dispensing crushed ice. Noise from the ice crusher is normal, and pieces of ice may vary in size. When changing from crushed to cubed, a few ounces of crushed ice will be dispensed along with the first cubes.

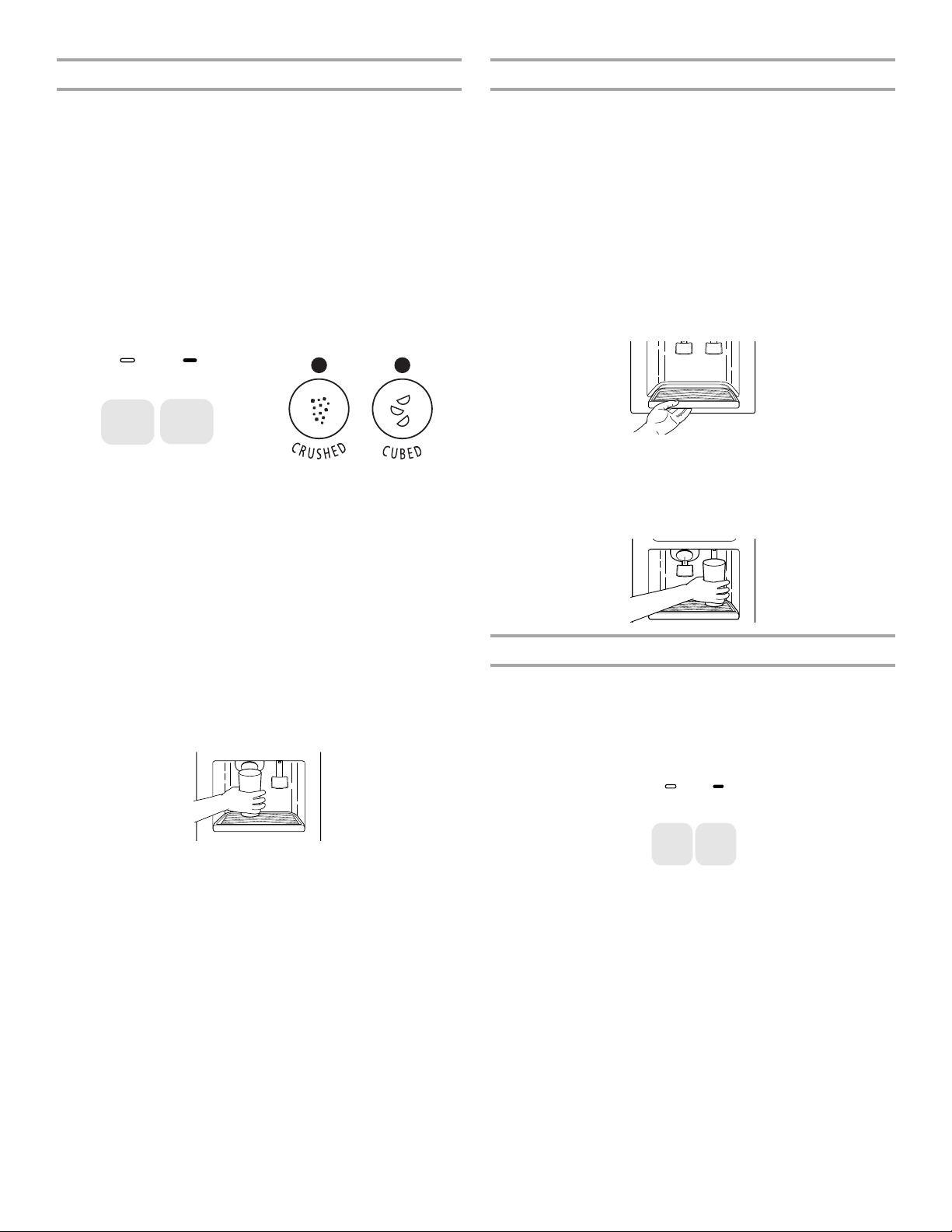

To dispense ice:

1. Press button for the desired type of ice.

2. Press a sturdy glass against the ice dispenser lever. Hold the

glass close to the dispenser opening so ice does not fall outside of the glass.

IMPORTANT: You do not need to apply a lot of pressure to the lever in order to activate the ice dispenser. Pressing hard will not make the ice dispense faster or in greater quantities.

If you did not flush the water system when the refrigerator was first installed, press the water dispenser bar with a glass or jar until you draw and discard 2 to 3 gal. (8 to 12 L) or approximately 6 to 7 minutes of water after water begins dispensing. It will take 3 to 4 minutes for the water to begin dispensing. The water you draw and discard cleans the system and helps clear air from the lines. Allow several hours for the refrigerator to cool down and chill water.

IMPORTANT: Depending on your model, the small removable tray at the bottom of the dispenser is designed to catch small spills and allow for easy cleaning. There is no drain in the tray. The tray can be removed from the dispenser and carried to the sink to be emptied or cleaned.

To di sp ens e wate r:

1. Press a glass against the water dispenser lever.

2. Remove the glass to stop dispensing.

NOTE: Water may have an off-flavor if you do not use the

dispenser periodically. Dispense enough water every week to maintain a fresh supply.

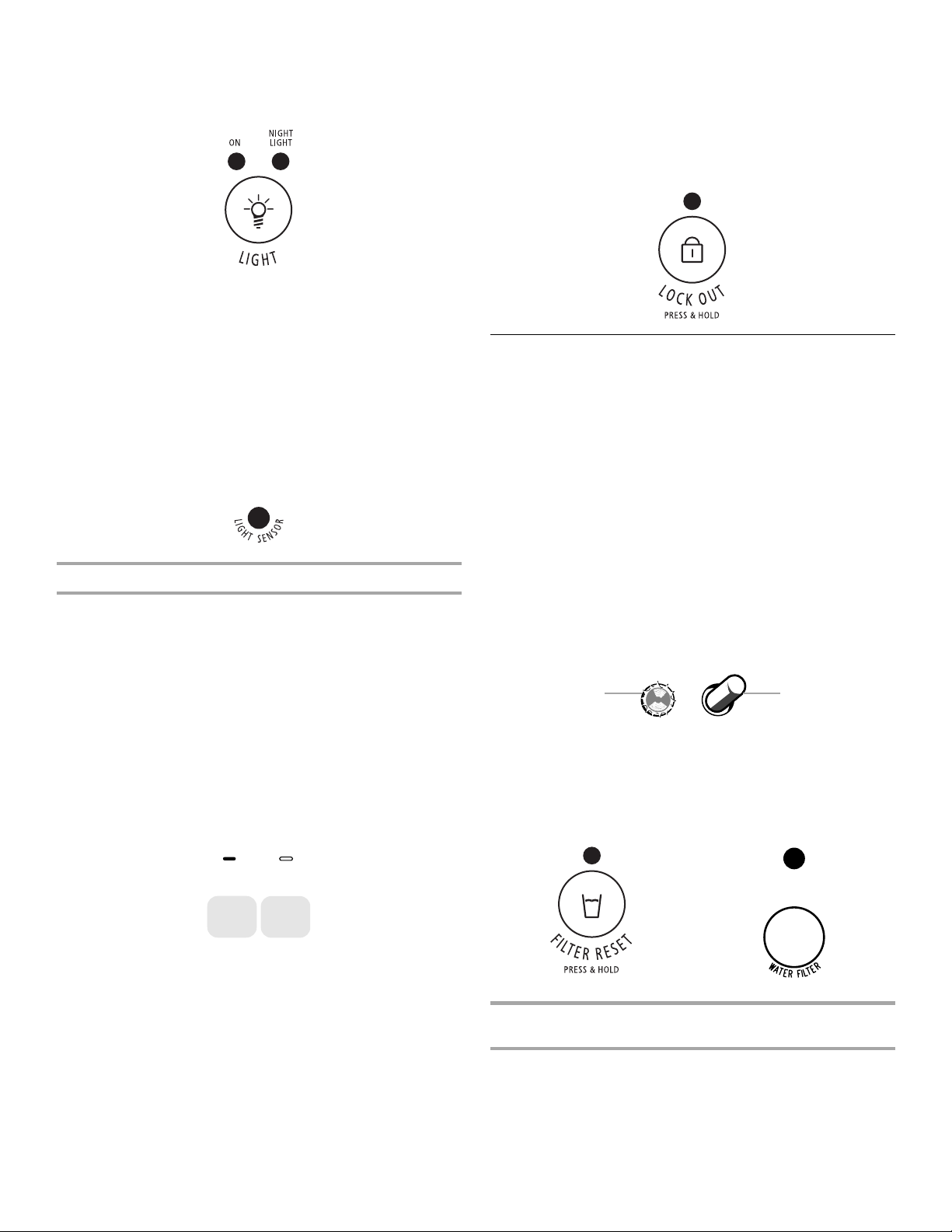

The dispenser light

3. Remove the glass to stop dispensing. NOTE: The first few batches of ice may have an off-flavor

from new plumbing and parts. Throw the ice away. Also, take large amounts of ice from the ice bin, not through the dispenser.

Style 1

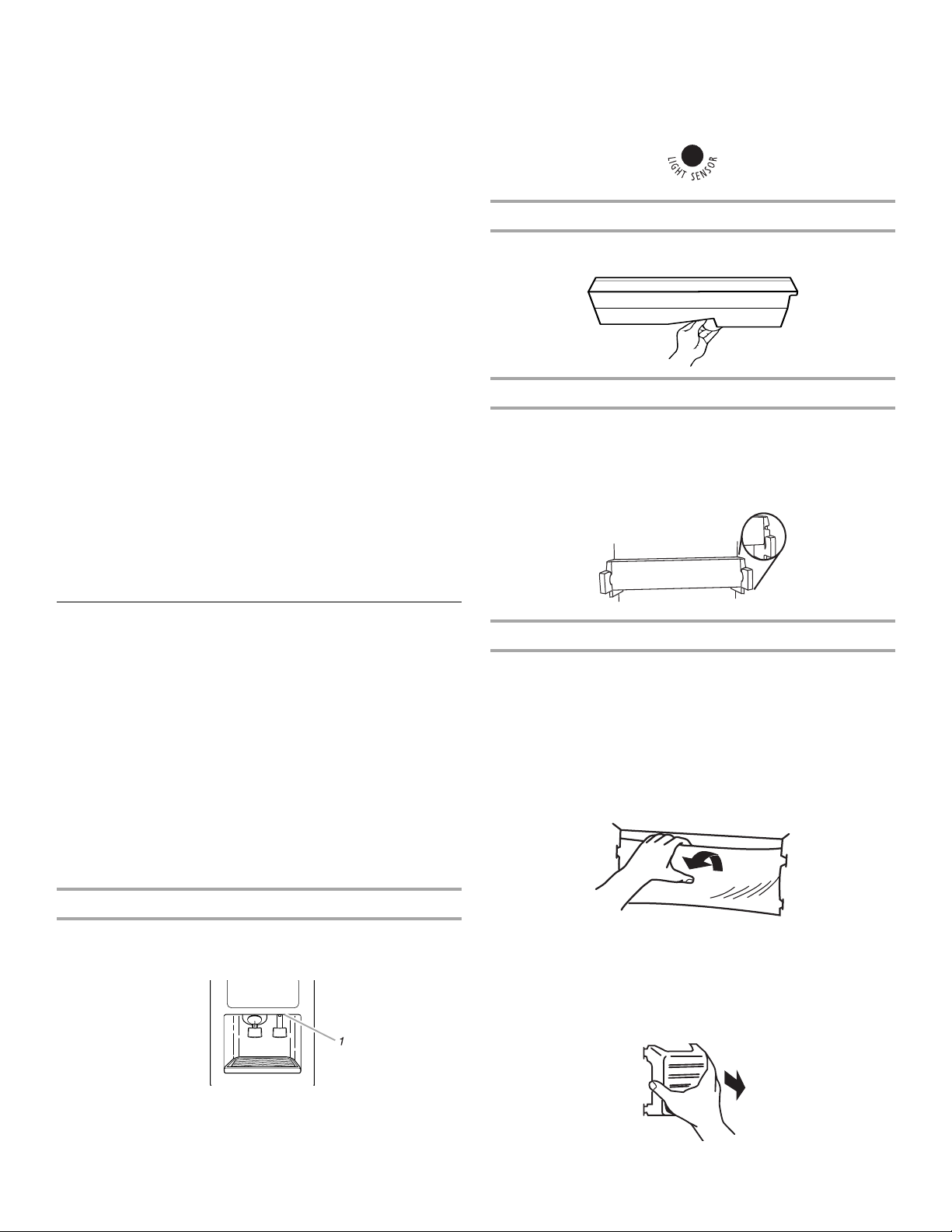

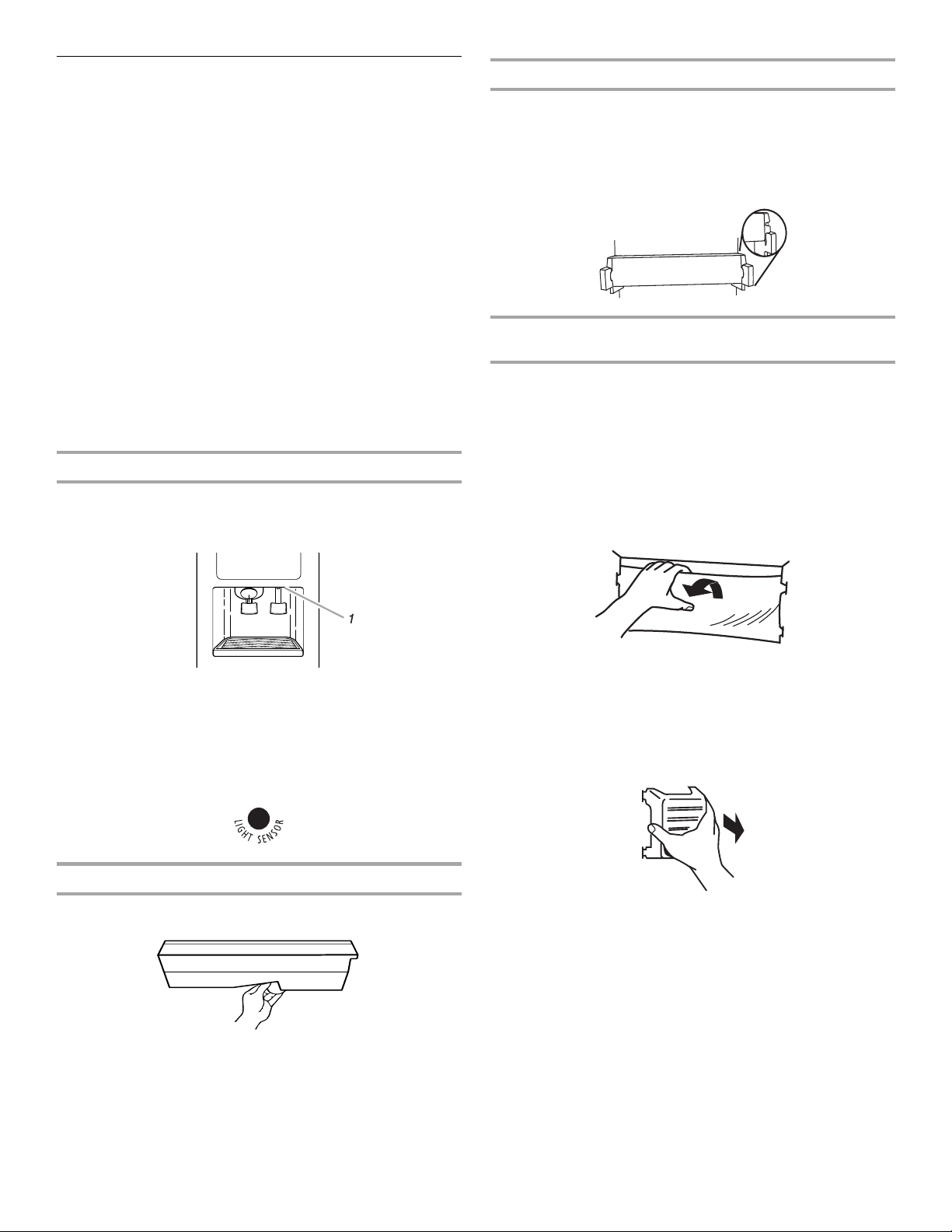

The dispenser area has a light. It can be turned on manually by pressing the ON button (touch pad or rocker switch).

On some models: Whenever you use the dispenser the lever will automatically turn the light on.

LIGHT

OFF ON

NOTE: See the “Changing the Light Bulbs” section for information on changing the dispenser light bulb.

Page 13

Style 2

When you use the dispenser, the lever will automatically turn the light on. If you want the light to be on continuously, you may choose either ON or NIGHT LIGHT.

ON: Press the LIGHT button to turn the dispenser light on. NIGHT LIGHT: Press the LIGHT button a second time to select

the Night Light mode. The dispenser light will automatically adjust to become brighter as the room brightens, dimmer as the room darkens.

OFF: Press the LIGHT button a third time to turn the dispenser light off.

The dispenser lights are LEDs which should not need to be changed. If it appears that your dispenser lights are not working, check to be sure that the light sensor is not blocked (in Night Light mode). See “Troubleshooting” for more information.

Water Filter Status Light

(on some models)

The water filter status light will help you know when to change your water filter cartridge. The light will change from green to yellow. This tells you that it is almost time to change the water filter cartridge (90% of the filter life has been used). It is recommended that you replace the base grille water filter cartridge when the water filter indicator light changes to red OR water flow to your water dispenser or ice maker decreases noticeably. To change the base grille water filter cartridge, see “Changing the Water Filter Cartridge” later in this section.

After changing the water filter cartridge, reset the water filter status light.

Style 1

Press the light switch 5 times within 10 seconds. The status light will change from red to green.

Style 2

Press and hold the water filter reset button until the status light turns green. Your reset button may be located on the water dispenser or on the control panel in the refrigerator compartment.

Dispenser Control Panel

The dispenser lock (on some models)

Your dispenser can be turned off for easy cleaning or to prevent accidental dispensing by small children and pets.

NOTE: The lock feature does not shut off power to the product, to the ice maker, or to the dispenser light. It simply deactivates the dispenser levers.

Style 1

To turn off the dispenser, press the LOCK button until the indicator appears. The ice and water dispensers will not work. To unlock the dispenser, press the UNLOCK button until the indicator appears. Then continue to dispense ice or water as usual.

DISPENSER

LOCK

Style 2

To turn off the dispenser, press and hold the LOCK OUT button until the indicator appears. The ice and water dispensers will not work. To unlock the dispenser, press the LOCK OUT button until the indicator disappears. Then continue to dispense ice or water as usual.

UNLOCK

Non-Indicator Water Filter (on some models)

If your refrigerator does not have the water filter status light, you should change the water filter cartridge every 6 to 9 months depending upon your usage. If the water flow to the water dispenser or ice maker decreases noticeably before 6 months have passed, replace the water filter cartridge more often.

Page 14

Water Filtration System

(on some models)

NOTE: Do not use with water that is microbiologically unsafe or of unknown quality without adequate disinfection before or after the system.

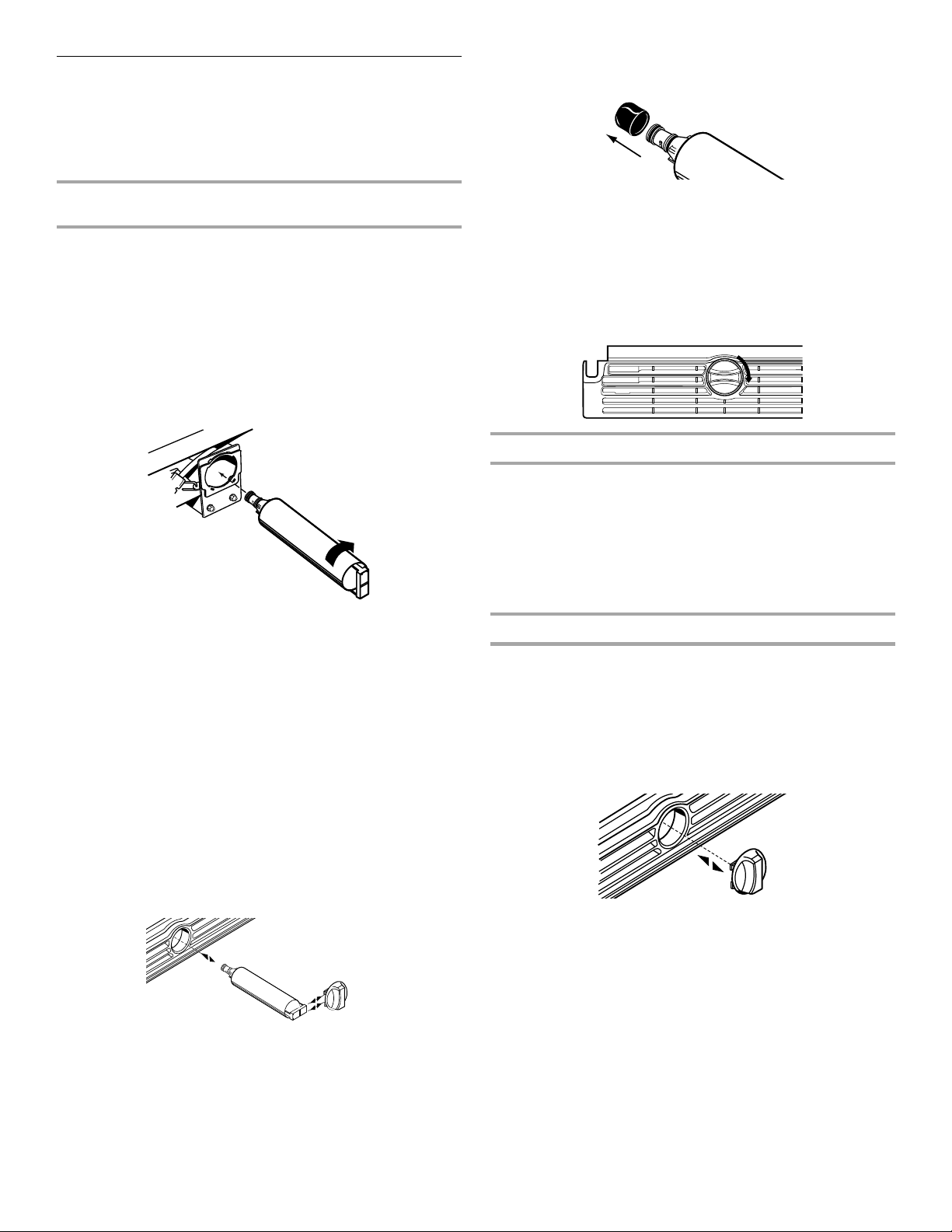

Changing the Water Filter Cartridge

The base grille water filter cartridge is located below the freezer compartment door. Depending on your model, you may have a filter that is installed behind the base grille (Style 1) or a filter that is installed through the base grille (Style 2).

Style 1: Behind the base grille filter

1. Remove the base grille (see “Door Removal” section). Rotate

the cartridge counterclockwise to a vertical position and pull the filter cartridge out.

NOTE: There will be water in the cartridge. Some spilling may occur.

2. Take the new cartridge out of its packaging and remove protective cover from o-rings.

3. Push the new filter cartridge into the base until it stops. Rotate the cartridge clockwise to a horizontal position. Flush the water system (see “Flushing the Water System After Replacing Filter” later in this section).

Style 2: Through the base grille filter

1. Locate the water filter cartridge cap in the front base grille.

Rotate the cap counterclockwise to a vertical position and pull the cap and filter cartridge out through the base grille.

NOTE: There will be water in the cartridge. Some spilling may occur.

2. Remove the cartridge cap by sliding it off the end of the old cartridge. The cap will slide to the left or right. DO NOT DISCARD THE CAP.

3. Take the new cartridge out of its packaging and remove

protective cover from o-rings.

4. Slide the cartridge cap onto the new cartridge. See

illustration in Step 2.

5. With cartridge cap in the vertical position, push the new filter

cartridge into the base grille until it stops. Rotate the cartridge cap clockwise to a horizontal position. Flush the water system (see “Flushing the Water System After Replacing Filter” later in this section).

Flushing the Water System After Replacing Filter

Use a sturdy container to depress the water dispenser bar until the water begins to flow. Flush the water system by dispensing and discarding 2 to 3 gal. (8 to 12 L) of water. Cleaning the system will take approximately 6 to 7 minutes and will help clear air from the line. Additional flushing may be required in some households.

NOTE: As air is cleared from the system, water may spurt out of the dispenser.

Using the Dispenser Without the Water Filter

You can run the dispenser without a water filter cartridge. Your water will not be filtered.

1. Remove the base grille water filter cartridge. For Style 1,

replace the base grille after removing the filter.

2. For Style 2, slide the cartridge cap off the end of the filter

cartridge. DO NOT DISCARD THE CAP. With the cartridge cap in the vertical position, insert the cap into the base grille until it stops.

3. Rotate the cartridge cap to a horizontal position. The

cartridge cap might not be even with the base grille.

Page 15

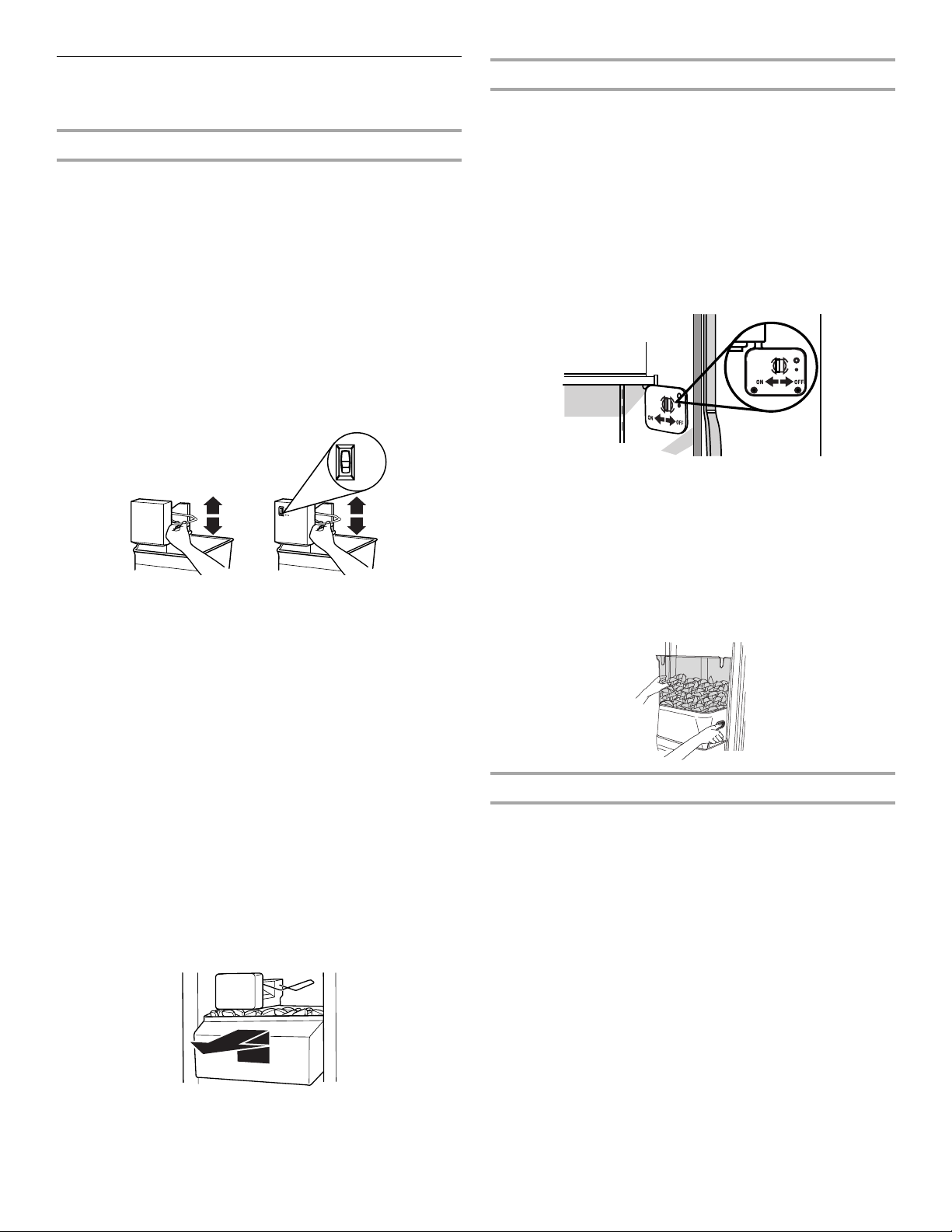

Ice Maker and Storage Bin

(on some models - Accessory)

Style 1

To turn the ice maker on/off:

The on/off switch for the ice maker is a wire shutoff arm located on the side of the ice maker.

1. To turn the ice maker on, simply lower the wire shutoff arm. NOTE: Your ice maker has an automatic shutoff. As ice is

made, the ice cubes will fill the ice storage bin and the ice cubes will raise the wire shutoff arm to the OFF (arm up) position.

2. To manually turn the ice maker off, lift the wire shutoff arm to the OFF (arm up) position and listen for the click to make sure the ice maker will not continue to operate.

MAX

NORMAL

To increase ice production rate:

■ Normal Ice Production: In normal ice production mode, the

ice maker should produce approximately 7 to 9 batches of ice in a 24-hour period. If ice is not being made fast enough, turn the Freezer Control toward a higher (colder) number in half number steps. (For example, if the control is at 3, move it to between 3 and 4.) Wait 24 hours between each increase.

■ Maximum Ice Production (on some models): In maximum ice

production, the ice maker should produce approximately 10 to 14 batches of ice in a 24-hour period. If your refrigerator has the maximum ice production feature, push the switch to MAX.

To remove and replace ice storage bin:

1. Pull the covering panel out from the bottom and then slide it

back toward the rear.

2. Lift the wire shutoff arm so it clicks into the OFF (up) position. Ice can still be dispensed, but no more can be made.

3. Lift up the front of the storage bin and pull it out.

Style 2

To turn the ice maker on/off:

The ON/OFF switch is located on the top right side of the freezer compartment.

1. To turn the ice maker on, slide the control to the ON (left)

position. NOTE: Your ice maker has an automatic shutoff. The ice

maker sensors will automatically stop ice production, but the control will remain in the ON (left) position.

2. To manually turn the ice maker off, slide the control to the

OFF (right) position.

To remove and replace the ice storage bin:

1. Hold the base of the storage bin with both hands and press

the release button to lift the storage bin up and out. NOTE: It is not necessary to turn the ice maker control to the

OFF (right) position when removing the storage bin. The sensor cover (“flipper door”) on the left wall of the freezer stops the ice maker from producing ice if the door is open or the storage bin is removed.

2. Replace the storage bin on the door and push down to make

sure it is securely in place.

Clean the Ice Storage Bin

1. Empty the ice container. Use warm water to melt the ice if

necessary. NOTE: Never use anything sharp to break up the ice in the

bin. This can cause damage to the ice container and the dispenser mechanism.

2. Wash ice bin with a mild detergent, rinse well and dry

thoroughly. Do not use harsh or abrasive cleaners or solvents.

4. Replace the bin by pushing it in all the way or the dispenser will not work. Push the wire shutoff arm down to the ON position to restart ice production. Make sure the door is closed tightly.

Page 16

REMEMBER

■ Allow 24 hours to produce the first batch of ice. Allow 3 days

to completely fill ice container.

■ Discard the first three batches of ice produced to avoid

impurities that may be flushed out of the system.

■ The quality of your ice will be only as good as the quality of

the water supplied to your ice maker.

■ Avoid connecting the ice maker to a softened water supply.

Water softener chemicals (such as salt) can damage parts of the ice maker and lead to poor quality ice. If a softened water supply cannot be avoided, make sure the water softener is operating properly and is well maintained.

■ It is normal for the ice cubes to be attached at the corners.

They will break apart easily.

■ For Style 1 ice maker, do not force the wire shutoff arm up or

down.

■ Do not store anything on top of the ice maker or in the ice

storage bin.

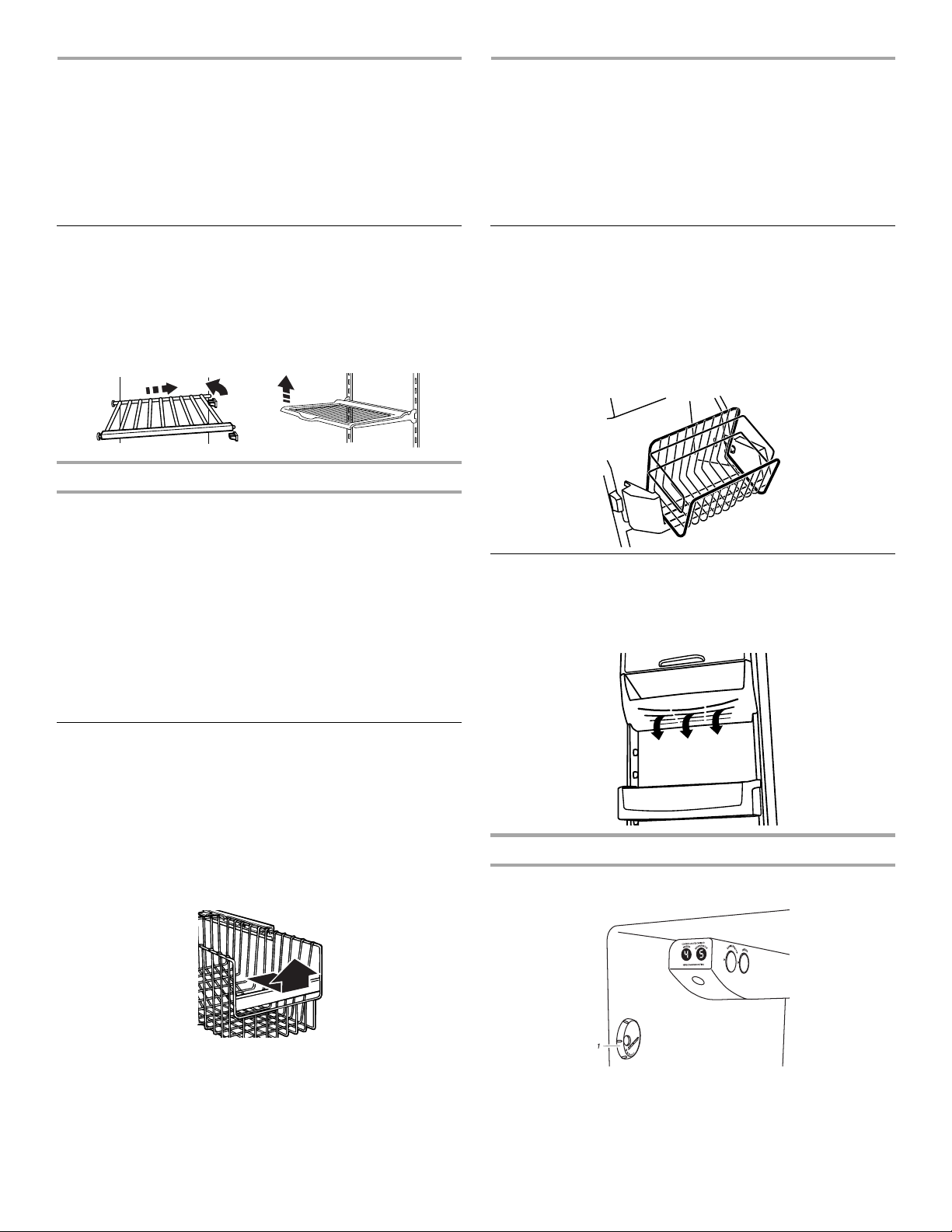

Refrigerator Shelves

Your model may have glass or wire shelves. Store similar foods together and adjust the shelves to fit different heights. This reduces the time the refrigerator door is open and saves energy.

Slide-out Shelves (on some models)

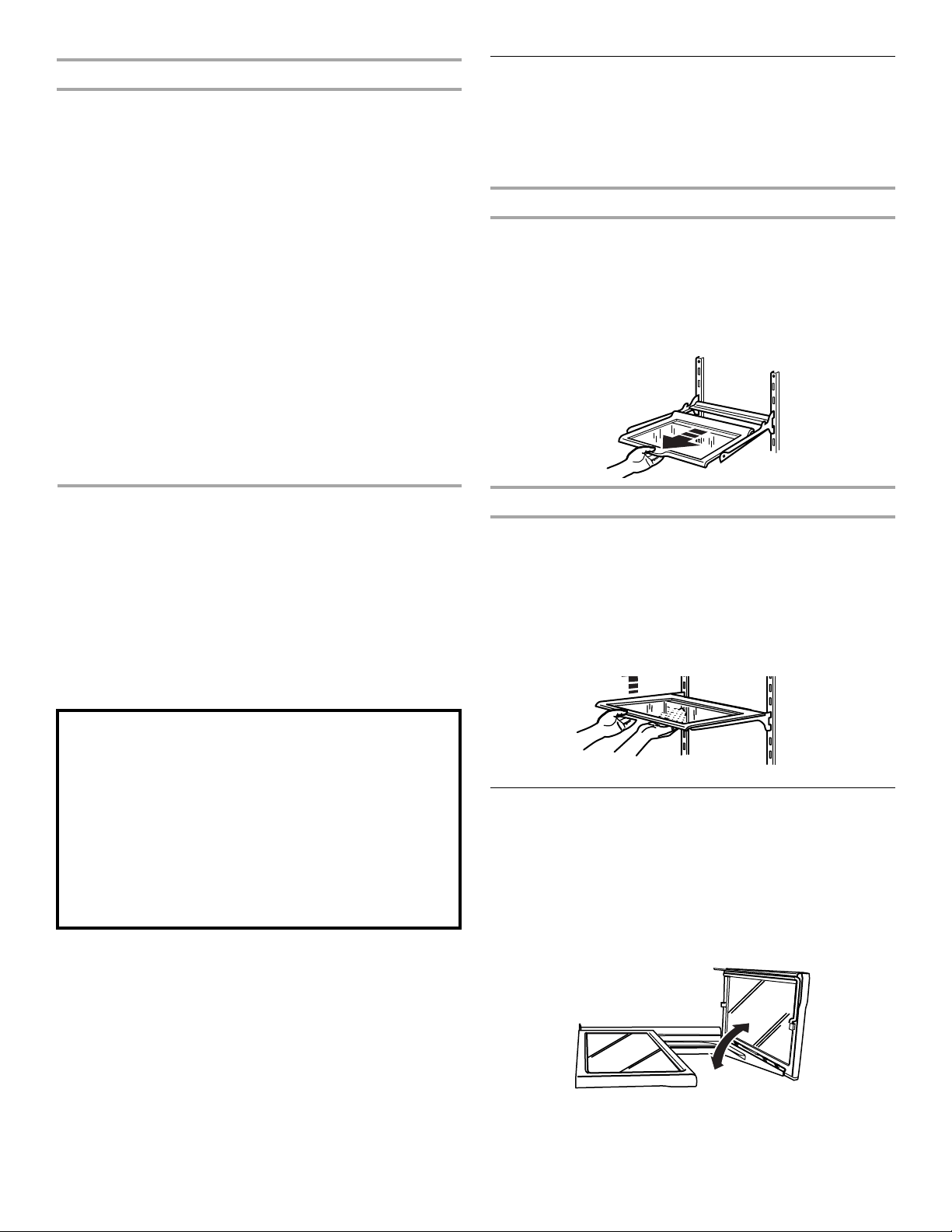

To remove and replace a shelf in a metal frame:

1. Pull the shelf forward to the stop. Tilt the front of the shelf up

and lift it slightly as you pull the shelf from the frame.

2. Replace the shelf by guiding it back into the slots on the

frame and pushing the shelf in past the stop.

REFRIGERATOR

FEATURES

Your model may have some or all of these features. Features that can be purchased separately as product accessories are labeled with the word “Accessory.” Not all accessories will fit all models. If you are interested in purchasing one of the accessories, please call the toll-free number on the cover or in the “Accessories” section.

Important information to know about glass shelves and covers:

Shelves and Shelf Frames

To remove and replace a shelf/frame:

1. Remove the shelf/frame by tilting it up at the front and lifting it

out of the shelf supports.

2. Replace the shelf/frame by guiding the rear shelf hooks into

the shelf supports. Tilt the front of the shelf up until rear shelf hooks drop into the shelf supports. Check to make sure that the shelf is securely in position.

Flip-up Shelf

(on some models)

To raise or lower the shelf:

1. Raise the shelf by pulling forward on the lever located at the

bottom front of the shelf and lift until the shelf locks into the vertical position.

2. Lower the shelf until it is latched securely in place.

Page 17

Adjustable Flip-up Shelf

(on some models)

To raise or lower the shelf:

1. Raise the shelf by first sliding it back and down to make it

half-width. (You can use the shelf in this position to allow taller items to be stored on the shelf below.)

2. Lift the front of the shelf until it fits securely in place against the back wall. Lower the shelf securely back into position.

3. Pull the front of the shelf forward until it fits into place.

Drop-down shelf

(on some models)

To remove and replace the drop-down shelf:

1. Remove the drop-down shelf by sliding it up and back. Pull

forward slightly to release the rear pegs from the track as shown.

Deli Drawer

(on some models)

The deli drawer stores raisins, nuts, spreads, and other small items at normal refrigerator temperatures.

To remove and replace the deli drawer:

1. Remove the deli drawer by sliding it straight out to the stop.

Lift the front and slide the drawer out the rest of the way.

2. Replace the deli drawer by sliding it back past the stop.

Convertible Vegetable/Meat Drawer, Crisper

and Covers

(on some models)

Crisper and Convertible Vegetable Meat Drawers

To remove and replace drawers:

1. Slide crisper or meat drawer straight out to the stop. Lift the

front of drawer with one hand while supporting the bottom of drawer with other hand and slide the drawer out the rest of the way.

2. Replace the crisper or meat drawer by sliding it back in fully

past the drawer stop.

2. With the rear pegs released, pull the shelf down and forward.

3. Replace the shelf by sliding the front pegs into the track.

Push the shelf up and back until the rear pegs drop into the track. Pull down and forward to be sure the shelf is securely in place.

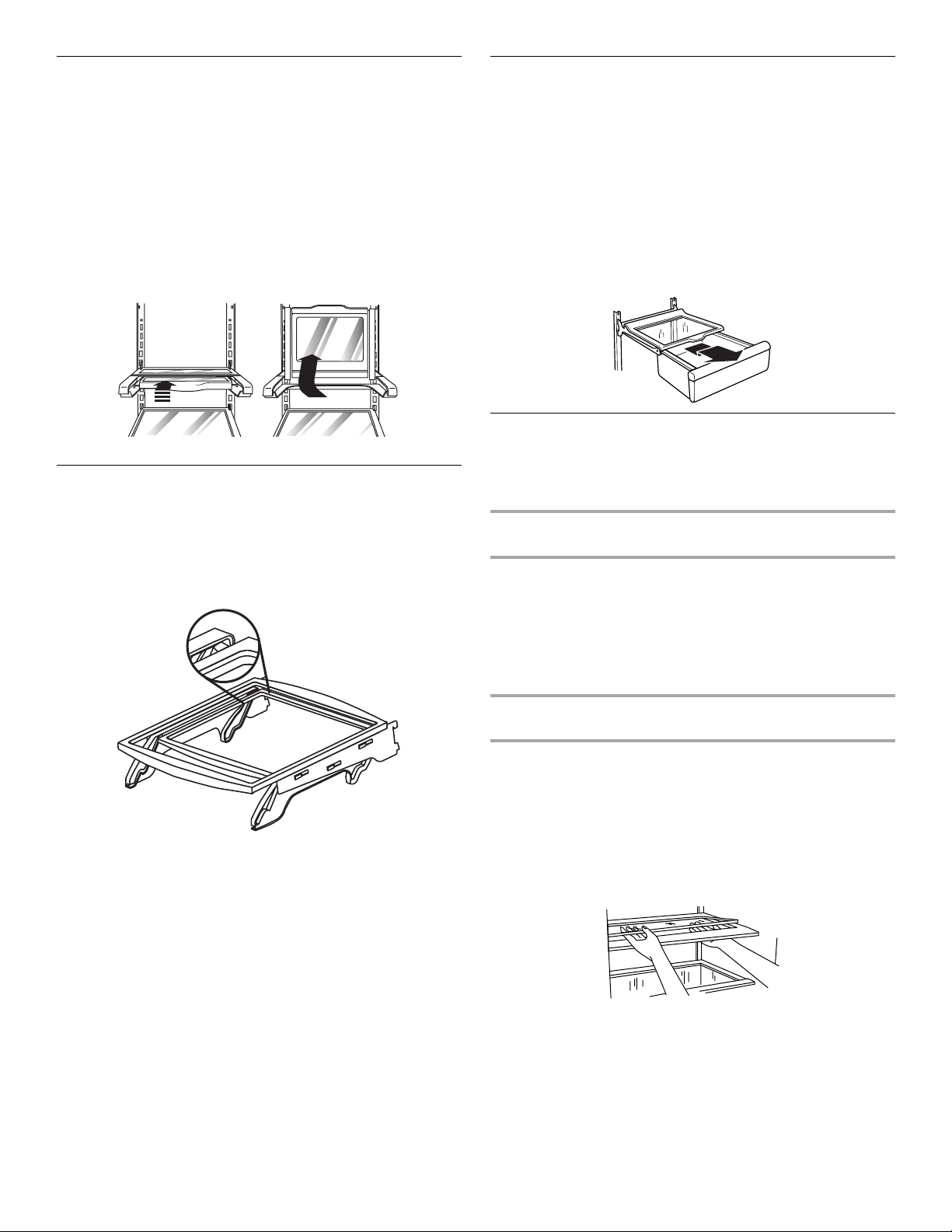

Crisper or Vegetable/Meat Drawer Covers

To remove and replace covers:

1. Remove the crisper and meat drawer. Press up in center of

crisper glass insert until it rises above the plastic frame. Holding the crisper glass firmly, carefully slide the glass insert forward to remove.

2. Lift crisper cover frame and remove. Repeat steps to remove

the meat drawer cover.

3. Replace back of meat drawer cover frame into supports or

slides on side walls of the refrigerator and lower or slide the front of the cover frame into place.

4. Slide rear of glass insert into cover frame and lower front into

place. Repeat steps to replace the crisper cover.

Page 18

Convertible Vegetable/Meat Drawer

Temperature Control

(on some models)

The convertible vegetable/meat drawer can be adjusted to properly chill meats or vegetables. The air inside the pan is cooled to prevent “spot” freezing and can be set to keep meats at the National Livestock and Meat Board recommended storage temperatures of 28°- 32°F (-2°- 0°C).

IMPORTANT: To extend freshness, wrap meats in airtight, moisture-proof materials before storing. Always store meat as recommended.

Adjusting the control

The convertible control comes preset at the lowest meat setting. To change a control setting: Move the control to the right

(colder) or to the left (less cold) as desired. To store vegetables: Set the control to VEG (all the way to the

left) to store vegetables at their optimal storage temperatures (which need to be warmer than those for meat).

IMPORTANT: If food starts to freeze, move the control to the left (less cold). Remember to wait 24 hours between adjustments. Doing so gives the temperature of the food time to change.

Meat storage guide

Store most meat in original wrapping as long as it is airtight and moisture-proof. Rewrap if necessary. See the following chart for storage times. When storing meat longer than the times given, freeze the meat.

Fresh fish or shellfish ........................ use same day as purchased

Chicken, ground beef, variety meat (liver, etc.)................ 1-2 days

Cold cuts, steaks/roasts.................................................. 3-5 days

Cured meats .................................................................. 7-10 days

Leftovers - Cover leftovers with plastic wrap, aluminum foil, or plastic containers with tight lids.

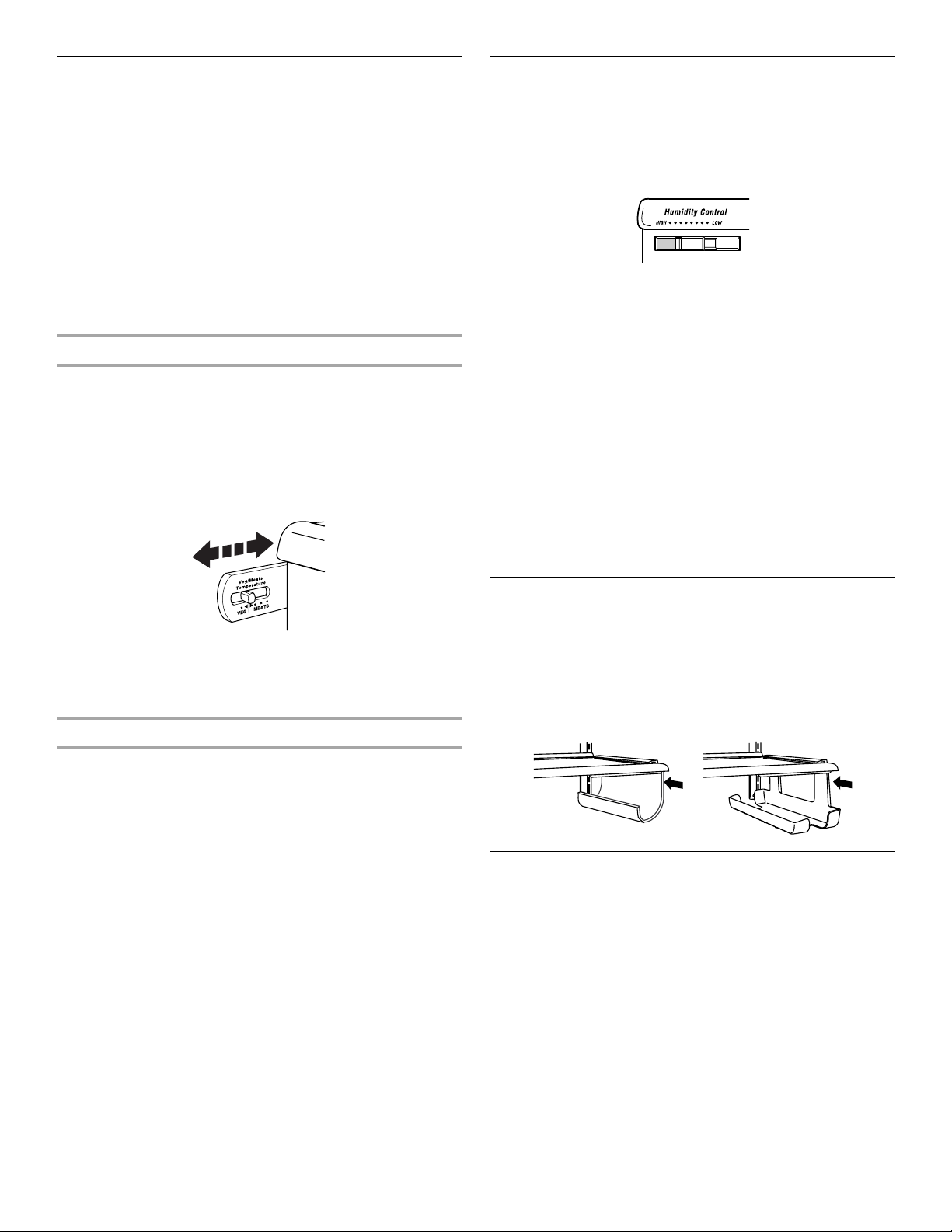

Crisper Humidity Control

(on some models)

You can control the amount of humidity in the moisture-sealed crisper. Adjust the control to any setting between LOW and HIGH.

LOW (open) lets moist air out of the crisper for best storage of fruits and vegetables with skins.

■ Fruit: Wash, let dry and store in refrigerator in plastic bag or

crisper. Do not wash or hull berries until they are ready to use. Sort and keep berries in original container in crisper, or store in a loosely closed paper bag on a refrigerator shelf.

■ Vegetables with skins: Place in plastic bag or plastic

container and store in crisper.

HIGH (closed) keeps moist air in the crisper for best storage of fresh, leafy vegetables.

■ Leafy vegetables: Wash in cold water, drain and trim or tear

off bruised and discolored areas. Place in plastic bag or plastic container and store in crisper.

Wine or Can/Bottle Rack

(on some models - Accessory)

To remove and replace the wine rack (left) or can/bottle rack (right):

1. Remove the rack by pulling it straight out from the shelf.

2. Replace the rack by sliding it in between the shelf and the

wall of the refrigerator.

Utility Bin

(on some models - Accessory)

NOTE: For long-term storage, place eggs in a covered container or in their original carton on an interior shelf.

Page 19

FREEZER FEATURES

DOOR FEATURES

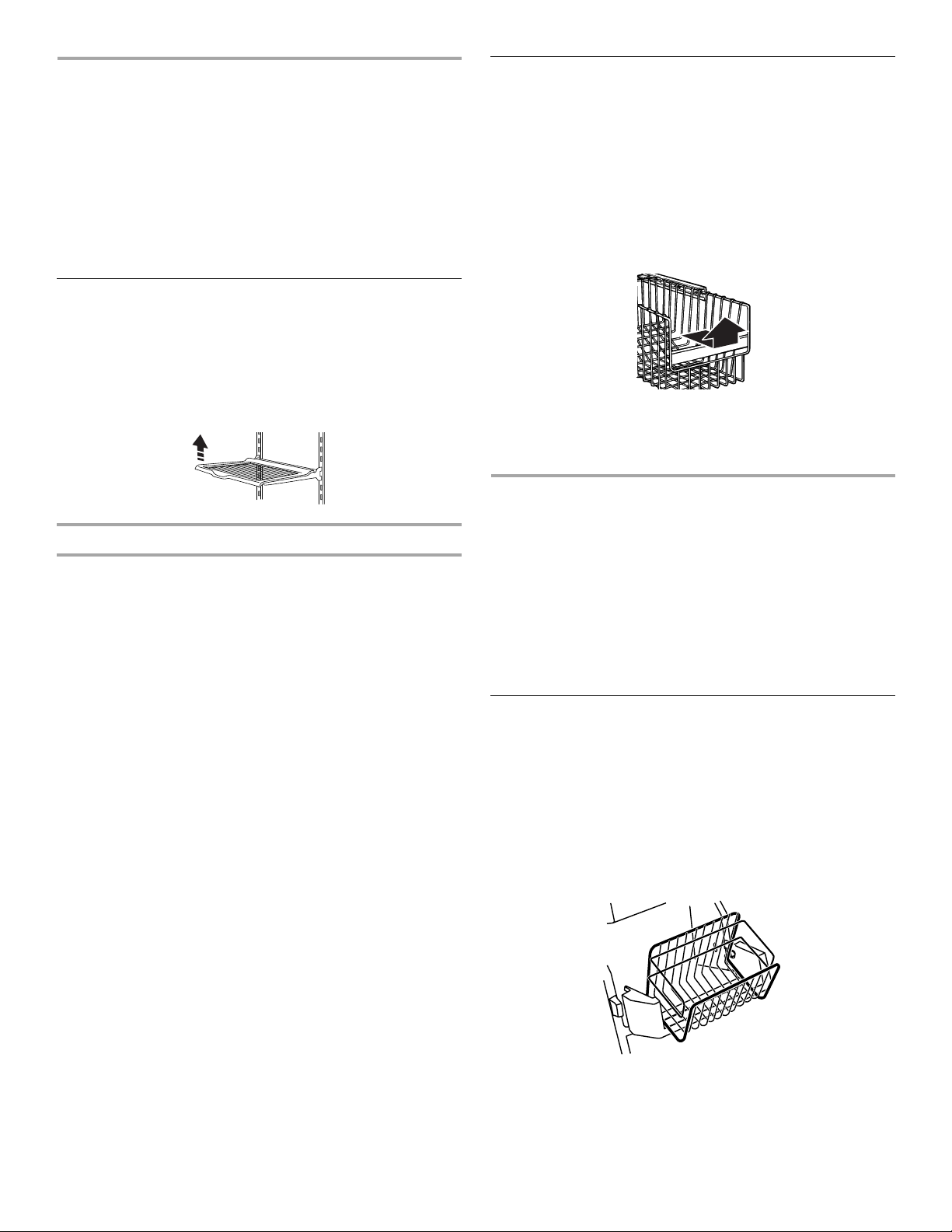

Freezer Shelf

(number of shelves varies with model)

To remove and replace the shelf:

1. Lift the shelf off of the supports.

2. Slide it out of the shelf support holes.

3. Replace shelf in the reverse order.

Frozen food storage guide

Storage times will vary according to the quality and type of food, the type of packaging or wrap used (should be airtight and moisture-proof), and the storage temperature. Ice crystals inside a sealed package are normal. This simply means that moisture in the food and air inside the package have condensed, creating ice crystals.

Put no more unfrozen food into the freezer than will freeze within 24 hours (no more than 2 to 3 lbs. of food per cubic foot [907-1,350 g per L] of freezer space). Leave enough space in the freezer for air to circulate around packages. Be careful to leave enough room for the door to close tightly.

For more information on preparing food for freezing, check a freezer guide or reliable cookbook.

Tilt-out Freezer Door Bin

(on some models)

Remove and replace the bin:

1. Remove the bin by pulling out on the tabs behind the basket

to release it from the door liner.

2. Replace the bin by aligning the tabs with the buttons on the

sides of the door liner. Firmly snap the tabs onto the buttons as shown.

Chilled Door Bin

Cool air from the freezer is directed to the refrigerator door bin directly beneath the vents.

NOTE: The dairy compartment and can rack are not chilled.

Freezer Basket or Bin

(plastic bin on some models)

The freezer basket or bin can be used to store bags of frozen fruits and vegetables that may slide off freezer shelves.

To remove and replace the freezer basket or bin:

1. Remove basket or bin by sliding it out to the stop.

2. Lift the front of the basket or bin and slide it out the rest of the

way.

3. Replace the basket or bin by positioning it on the side wall guide rails. Lift the basket or bin front slightly while pushing it past the guide rail stops and slide basket or bin in the rest of the way.

Chilled Door Bin Control

The chilled door bin control is located on the left-hand side of the refrigerator compartment.

1. Door Chill control

■ Turn the control clockwise (right) to reduce the flow of cold air

to the bin and make it less cold.

■ Turn the control counterclockwise (left) to increase the flow of

cold air to the bin and make it colder.

Page 20

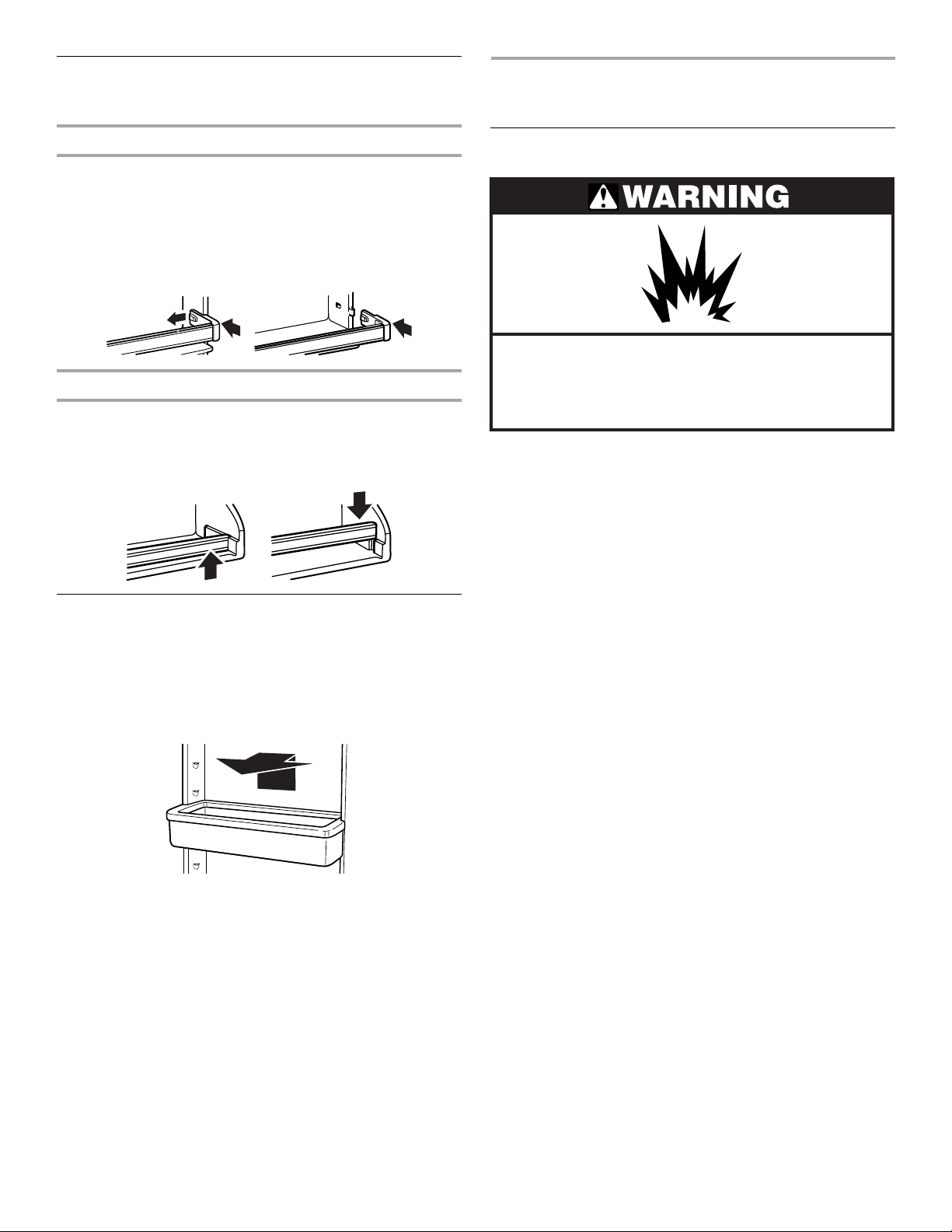

Door Rails

The door rails may be removed for easier cleaning.

REFRIGERATOR CARE

Snap-on Door Rails

To remove and replace the rails:

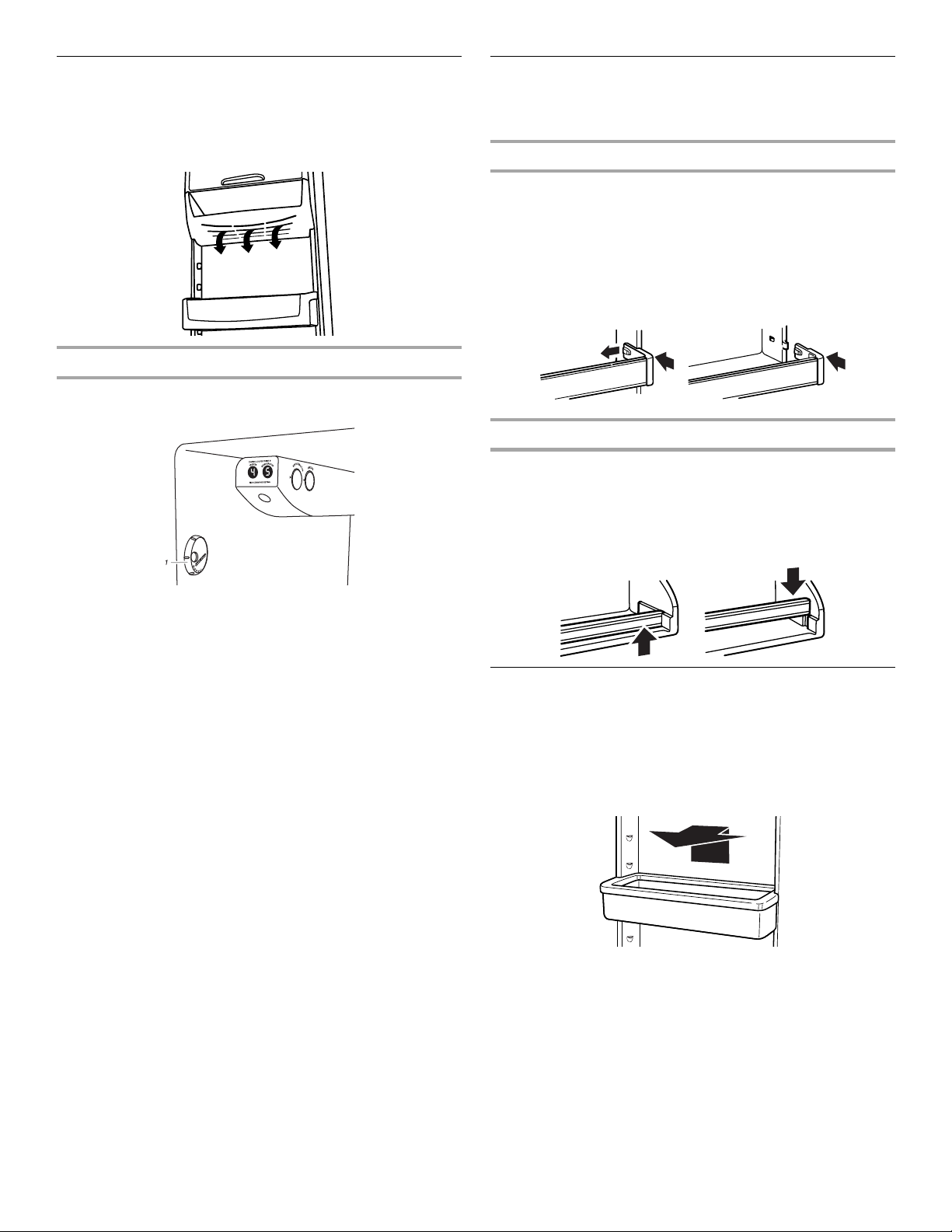

1. Remove the rails by pushing in slightly on the front of the

bracket while pulling out on the inside tab. Repeat these steps for the other end of the rail.

2. Replace the rails by aligning the ends of the brackets with the buttons on the sides of the door liner. Firmly snap bracket and rail assembly onto the tabs above the shelf as shown.

Drop-in Door Rails

To remove and replace the rails:

1. Remove the rails by pulling straight up on each end of the rail.

2. Replace the rails by sliding the shelf rail into the slots on the

door and pushing the rail straight down until it stops.

Door Bins

(on some models)

To remove and replace the door bins:

1. Remove the rack/bin by lifting it and pulling it straight out.

2. Replace the rack/bin by sliding it in above the desired

support and pushing it down until it stops.

Cleaning

Explosion Hazard

Use nonflammable cleaner. Failure to do so can result in death, explosion,

or fire.

Both the refrigerator and freezer sections defrost automatically. However, clean both sections about once a month to prevent odors from building up. Wipe up spills immediately.

Cleaning your refrigerator

1. Unplug refrigerator or disconnect power.

2. Remove all removable parts from inside, such as shelves,

crispers, etc.

3. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a mild detergent in warm water.

■ Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning waxes, concentrated detergents, bleaches or cleansers containing petroleum products on plastic parts, interior and door liners or gaskets. Do not use paper towels, scouring pads, or other harsh cleaning tools. These can scratch or damage materials.

■ To help remove odors, you can wash interior walls with a

mixture of warm water and baking soda (2 tbs. to 1 qt. [26 g to.95 L] of water).

4. Determine whether your refrigerator exterior is painted metal,

Satina™ stainless look finish, brushed aluminum or stainless steel and choose the appropriate cleaning method.

NOTE: Satina™ stainless look finish has a smooth uniform color with a glossy finish that resists fingerprints. Stainless steel has a distint grainy texture with varioation in color that is natural to steel.

Painted metal: Wash with a clean sponge or soft cloth and a mild detergent in warm water. Do not use abrasive or harsh cleaners, or cleaners designed for stainless steel. Dry thoroughly with a soft cloth. For additional protection against damage to painted metal exteriors, apply appliance wax (or auto paste wax) with a clean, soft cloth. Do not wax plastic parts.

Brushed Aluminum: Wash with a clean sponge or soft cloth and a mild detergent in warm water. Do not use abrasive or harsh cleaners, or cleaners designed for stainless steel. Dry thoroughly with a soft cloth.

Page 21

Satina™ stainless look finish: Wash with a clean sponge or soft cloth and a mild detergent in warm water. Do not use abrasive or harsh cleaners, or cleaners designed for stainless steel. Dry thoroughly with a soft cloth.

Stainless steel finish: Wash with a clean sponge or soft cloth and a mild detergent in warm water. Do not use abrasive or harsh cleaners. Dry thoroughly with a soft cloth.

■ To keep your stainless steel refrigerator looking like new

and to remove minor scuffs or marks, it is suggested that you use the manufacturer’s approved Stainless Steel Cleaner & Polish.

IMPORTANT: This cleaner is for stainless steel parts only! Do not allow the Stainless Steel Cleaner & Polish to come into

contact with any plastic parts such as the trim pieces, dispenser covers or door gaskets. If accidental contact does occur, clean plastic part with a sponge and mild detergent in warm water. Dry thoroughly with a soft cloth. To order the cleaner, see the “Accessories” section.

5. There is no need for routine condenser cleaning in normal home operating environments. If the environment is particularly greasy or dusty, or there is significant pet traffic in the home, the condenser should be cleaned every 2 to 3 months to ensure maximum efficiency.

If you need to clean the condenser:

■ Remove the base grille. See “Base Grille” or “Door

Removal” section.

■ Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area of the condenser.

■ Replace the base grille when finished.

6. Plug in refrigerator or reconnect power.

Style 2

Refrigerator Control Panel Light

Reach behind the refrigerator control panel to remove and replace light bulb.

Crisper Lights

■ If necessary, remove the top crisper drawer to gain access to

the crisper light shield. Remove the light shield by lifting the ends out of the brackets as shown.

■ Replace the light shield by inserting the ends into the

brackets. If necessary, replace the top crisper drawer.

Changing the Light Bulbs

NOTE: Not all appliance bulbs will fit your refrigerator. Be sure to replace the bulb with one of the same size and shape. The dispenser light requires a heavy duty 10-watt bulb. All other lights require a 40-watt appliance bulb. Replacement bulbs are available from your dealer.

1. Unplug refrigerator or disconnect power.

2. Remove light shield when applicable as shown. NOTE: To clean the light shield, wash it with warm water and

liquid detergent. Rinse and dry the shield well.

3. Remove light bulb and replace with one of the same size, shape and wattage.

4. Replace light shield when applicable as shown.

5. Plug in refrigerator or reconnect power.

Dispenser Light (on some models)

Style 1

Reach through the dispenser area to remove and replace light bulb.

Upper Freezer Light (on some models)

Style 1

■ Remove light shield by grasping the top center of the shield

and pulling forward while turning it slightly to one side. If necessary, remove top crisper drawer to access crisper light shield.

■ Replace the light shield by inserting the tabs on one end into

the slotted holes in the refrigerator or freezer liner. Then, carefully bend the shield at the center to insert the tabs on the other end.

Style 2

■ Remove the light shield by grasping the sides and squeezing

in toward the center and while pulling forward the shield.

■ Replace the light shield by fitting the tabs into the slotted

holes in the freezer liner. Push in the shield until it snaps into place.

1. Dispenser Light

Page 22

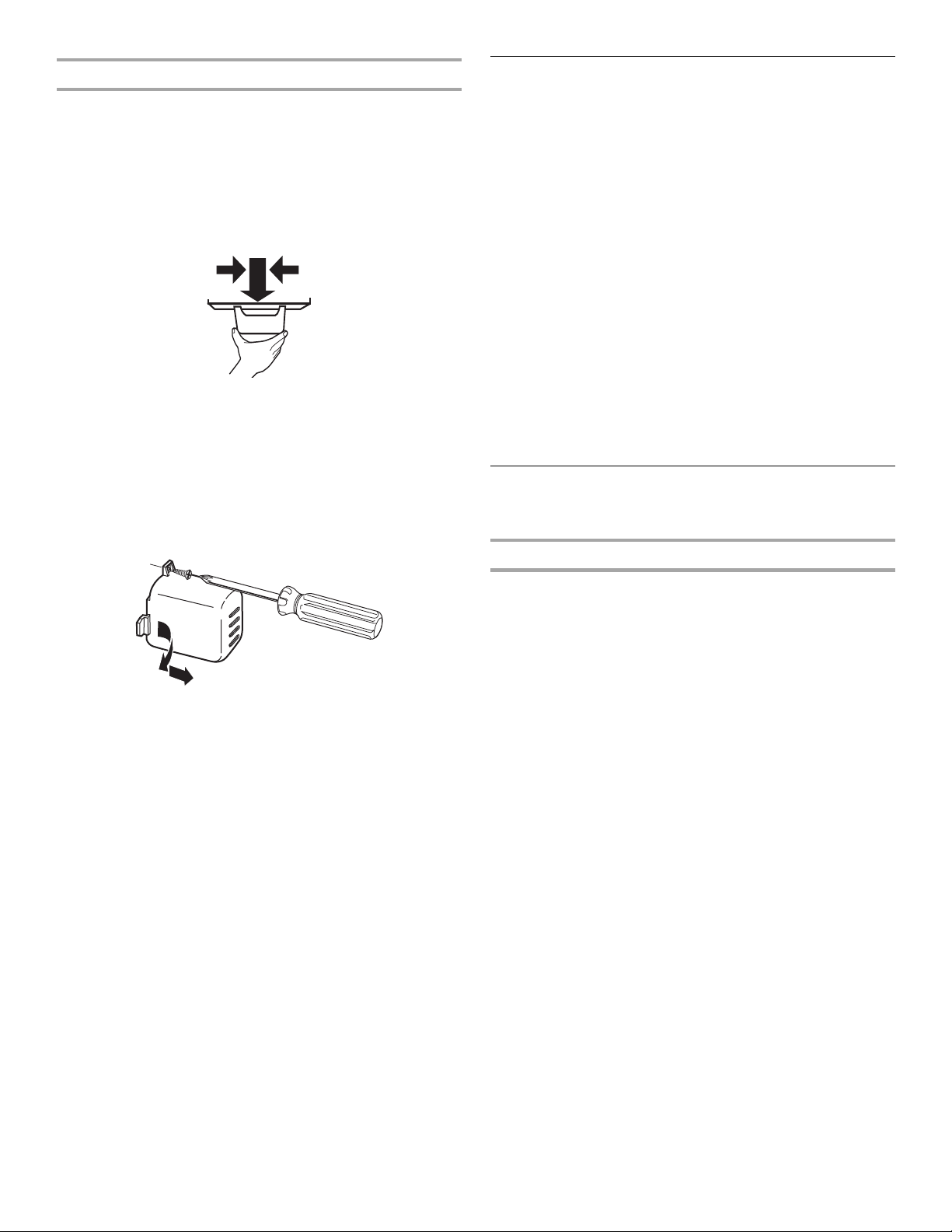

Lower Freezer Light (on some models)

Style 1 - Beneath Ice Bin

■ Remove the light shield by grasping the sides and squeezing

in toward the center. Once the side hooks of shield are free from the freezer lining, pull down the shield.

■ Replace the light shield by squeezing the sides toward the

center and inserting the side hooks into the slotted holes. Once the side hooks are in place, snap the front tab into the slotted hole.

Style 2 - Behind Freezer Basket

■ Depending on your model, remove the top freezer basket or

top freezer basket shelf. Remove light shield by removing the Phillips screw on the top of the shield. Carefully rotate the shield until the left tab can be gently pulled from the freezer wall.

■ Replace the light shield by inserting the left tab into the

freezer wall. Align top tab with screw hole and replace screw.

Vacation and Moving Care

Vacations

If you choose to leave the refrigerator on while you’re away:

1. Use up any perishables and freeze other items.

2. If your refrigerator has an automatic ice maker:

■ Raise wire shutoff arm to OFF (up) position or move the

switch to the OFF (right) setting.

■ Shut off water supply to the ice maker.

3. Empty the ice bin.

If you choose to turn the refrigerator off before you leave:

1. Remove all food from the refrigerator.

2. If your refrigerator has an automatic ice maker:

■ Turn off the water supply to the ice maker at least one day

ahead of time.

■ When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or move the switch to the OFF (right) setting.

3. Depending on your model, turn the Thermostat Control or

Refrigerator Control to OFF. See the “Using the Controls” section.

4. Clean refrigerator, wipe it, and dry well.

5. Tape rubber or wood blocks to the tops of both doors to prop

them open far enough for air to get in. This stops odor and mold from building up.

Power Interruptions

If the power will be out for 24 hours or less, keep both refrigerator doors closed to help food stay cold and frozen.

If the power will be out for more than 24 hours, do one of the following:

■ Remove all frozen food and store it in a frozen food locker.

■ Place 2 lbs (907 g) of dry ice in the freezer for every cubic foot

(28 L) of freezer space. This will keep the food frozen for 2 to 4 days.

■ If neither a food locker nor dry ice is available, consume or

can perishable food at once.

REMEMBER: A full freezer stays cold longer than a partially filled one. A freezer full of meat stays cold longer than a freezer full of baked goods. If you see that food contains ice crystals, it may be refrozen, although the quality and flavor may be affected. If the condition of the food is poor, dispose of it.

Moving

When you are moving your refrigerator to a new home, follow these steps to prepare it for the move.

1. If your refrigerator has an automatic ice maker:

■ Turn off the water supply to the ice maker at least one day

ahead of time.

■ Disconnect the water line from the back of the

refrigerator.

■ When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or move the switch to the OFF (right) setting.

2. Remove all food from the refrigerator and pack all frozen food

in dry ice.

3. Empty the ice bin.

4. Depending on your model, turn the Thermostat Control or

Refrigerator Control to OFF. See the “Using the Controls” section.

5. Unplug refrigerator.

6. Empty water from the defrost pan.

7. Clean, wipe, and dry thoroughly.

8. Take out all removable parts, wrap them well, and tape them

together so they don’t shift and rattle during the move.

9. Depending on the model, raise the front of the refrigerator so

it rolls more easily OR screw in the leveling legs so they don't scrape the floor. See the “Door Closing” or “Leveling Your Refrigerator” section.

10. Tape the doors closed and tape the power cord to the

refrigerator cabinet.

When you get to your new home, put everything back and refer to the “Installation Instructions” section for preparation instructions. Also, if your refrigerator has an automatic ice maker, remember to reconnect the water supply to the refrigerator.

Page 23

TROUBLESHOOTING

Try the solutions suggested here first in order to avoid the cost of an unnecessary service call.

Your refrigerator will not operate

■ Is the power supply cord unplugged? Plug into a grounded

3 prong outlet.

■ Has a household fuse or circuit breaker tripped? Replace

the fuse or reset the circuit breaker.

■ Is the refrigerator or freezer control turned to the OFF

position? See “Using the Controls.”

■ Is the refrigerator defrosting? Recheck to see whether the

refrigerator is operating in 30 minutes. Your refrigerator will regularly run an automatic defrost cycle.

■ Is the refrigerator not cooling? For models with digital

controls, turn the unit OFF then ON again to reset. See “Using the Controls.” If this does not correct the problem, call for service.

The lights do not work

■ Is the power supply cord unplugged? Plug into a grounded

3 prong outlet.

■ Is a light bulb loose in the socket or burned out? See

“Changing the Light Bulbs.”

■ Is the dispenser light set to ON? The dispenser light will

operate only when the levers are pressed. If you want the dispenser light to stay on continuously, set the dispenser light to ON, or NIGHT LIGHT. See Style 2 in the “Water and Ice Dispensers” section.

■ Is the dispenser light set to NIGHT LIGHT? If the dispenser

is set to the NIGHT LIGHT mode, be sure the dispenser light sensor is not blocked. For more information, see Style 2 in the “Water and Ice Dispensers” section

NOTE: Style 2 dispenser lights are LEDs which should not need to be changed. If your dispenser lights are still not working, see the “Assistance or Service” section.

There is water in the defrost drain pan

■ Is the refrigerator defrosting? The water will evaporate. It is

normal for water to drip into the defrost pan.

■ Is it more humid than normal? When it is humid, expect that

the water in the defrost pan will take longer to evaporate.

The motor seems to run too much

■ Is the room temperature hotter than normal? The motor

will run longer under warm conditions. At normal room temperatures, expect your motor to run about 40% to 80% of the time. Under warmer conditions, it will run even more.

■ Has a large amount of food just been added to the

refrigerator? Adding a large amount of food warms the refrigerator. The motor normally will run longer to cool the refrigerator back down.

■ Are the doors opened often? The motor will run longer

when this occurs. Conserve energy by getting all items out at one time, keeping food organized, and closing the door as soon as possible.

■ Are the controls not set correctly for the surrounding

conditions? See “Using the Controls.”

■ Are the doors not closed completely? Close the doors

firmly. If they do not close completely, see “The doors will not close completely” later in this section.

■ Are the condenser coils dirty? This prevents air transfer and

makes the motor work harder. Clean the condenser coils. See “Cleaning.”

■ Are the door gaskets not sealed all the way around?

Contact a technician or other qualified person. NOTE: Your new refrigerator will run longer than your old one

due to its high-efficiency motor.

The refrigerator seems to make too much noise

■ The sounds may be normal for your refrigerator. See “Normal

Sounds.”

The ice maker is not producing ice or not enough ice

■ Has the ice maker just been installed? Wait 72 hours for full

ice production to begin. Once your refrigerator is cooled, the ice maker should produce 70 to 120 cubes every 24 hours.

■ Is the freezer temperature cold enough to produce ice?

Wait 24 hours after ice maker hookup for ice production. See “Using the Controls.”

■ Is the ice maker switch in the OFF (right) position? Move

ice maker switch to the ON (left) position. See “Ice Maker and Storage Bin/Bucket.”

■ Is the water line shutoff valve to the refrigerator turned

on? Turn on the water valve. See “Water Supply Connection.”

■ Does the ice maker mold have water in it or has no ice

been produced? Make sure your refrigerator has been connected to a water supply and the supply shutoff valve is turned on. See “Water Supply Connection.”

■ Is an ice cube jammed in the ice maker ejector arm?

Access the ice maker by depressing the ice sensor door on the upper left side of the freezer interior. While depressing the sensor door, lift the ice maker service door and remove the ice from the ejector with a plastic utensil. See “Ice Maker and Storage Bin/Bucket.”

■ Has a large amount of ice just been removed? Allow

24 hours for ice maker to produce more ice.

■ Are the controls set correctly? See “Using the Controls.”

■ Is there a water filter installed on the refrigerator? The

filter may be clogged or installed incorrectly. Check the filter installation instructions to ensure that the filter was installed correctly and is not clogged. If installation or clogging is not a problem, call a technician or other qualified person.

NOTE: If not due to any of the above, there may be a problem with the water line. Call for service.

Page 24

Off-taste, odor or gray color in the ice

Ice storage bin/bucket difficult to remove

■ Are the plumbing connections new, causing discolored or

off-flavored ice? Discard the first few batches of ice.

■ Have the ice cubes been stored too long? Throw old ice

away and make a new supply.

■ Does the freezer and ice storage bin/bucket need to be

cleaned? See “Cleaning” or “Ice Maker and Storage Bin/ Bucket.”

■ Has food in the freezer or refrigerator been wrapped

properly? Use airtight, moisture-proof packaging to help prevent odor transfer to stored food.

■ Does the water contain minerals (such as sulfur)? A filter

may need to be installed to remove the minerals.

■ Is there a water filter installed on the refrigerator? Gray or

dark discoloration in ice indicates that the water filtration system needs additional flushing. Run additional water through the water dispenser to flush the water filtration system more thoroughly (at least 2 to 3 gal. [8 to 12 L] or 6 to 7 minutes initially). Discard discolored ice.

The ice dispenser will not operate properly

■ Is the freezer door closed completely? Push the door firmly

shut. If it will not shut all the way, see “The doors will not close completely” later in this section.

■ Is the ice storage bin/bucket installed correctly? For

models with a standard ice storage bin, push the ice storage bin in all the way. For models with and ice storage bucket on the freezer door, the bucket should sit level. Remove and replace the bucket in the door making sure it is properly aligned and snapped securely into place. See “Ice Maker and Storage Bin/Bucket.”

■ Has the wrong ice been added to the bin/bucket? Use

only cubes produced by the current ice maker. If other cubes have been added, remove all cubes and check to see that none have become stuck in the delivery chute.

■ Has the ice frozen in the ice storage bin/bucket? Shake

the ice storage bin/bucket to separate cubes. If cubes do not separate, empty bin/bucket and wait 24 hours for ice to restock.

■ Has the ice melted around the auger (metal spiral) in the

ice storage bin/bucket? Dump the ice cubes and clean the ice storage bin/bucket completely. Allow 24 hours for the ice maker to restock. Do not try to remove the melted ice with a sharp object. You could damage the ice storage bin/bucket.

■ Is ice stuck in the delivery chute? Clear the ice from the

delivery chute with a plastic utensil. Do not use anything sharp to remove the ice. You could cause damage.

■ Is the ice dispenser stalling while dispensing “crushed”

ice? Stop dispensing ice. Change the ice button from

“crushed” to “cubed.” Depress the ice dispenser arm using a sturdy glass. If cubed ice dispenses correctly, depress the button for “crushed” ice and begin dispensing again. See “Water and Ice Dispensers.”

■ Is there ice in the storage bin/bucket? See “The ice maker

is not producing ice” earlier in this section.

■ Has the dispenser arm been held in too long? Release

dispenser arm. Ice will stop dispensing when the arm is held in too long. Wait 3 minutes for dispenser motor to reset before using again. It is best to take large amounts of ice directly from the ice storage bin/bucket, not through the dispenser.

■ Is the ice storage bin/bucket difficult to remove (on some

models)? Select “cubed” ice. Using a sturdy glass, quickly depress and release the ice dispenser arm. Open the freezer door, depress the release button on the ice storage bin/ bucket and lift upward. See “Ice Maker and Storage Bin/ Bucket.”

The water dispenser will not operate properly

■ Has the water system not filled? The water system needs

to be filled the first time it is used. Use a sturdy container to depress the water dispenser bar until the water begins to flow. Flush the water system by dispensing and discarding 2 to 3 gal. (8 to 12 L) of water. Cleaning the system will take approximately 6 to 7 minutes and will help clear air from the line. Additional flushing may be required in some households. See “Water and Ice Dispensers.”

■ Is the water shutoff valve not turned on or the water line

connected at the source? Make sure the water shutoff valve is turned on and the water source is connected to the refrigerator. See “Water Supply Connection.”

■ Is the water shutoff valve clogged or incorrectly installed?

See “Water Supply Connection.” If clogging or installation is not a problem, call for service or contact a plumber.

■ Is there a kink in the home water source line? If you find or

suspect a kink in the water line, call for service.

■ Is there a water filter installed on the refrigerator? The

filter may be clogged or incorrectly installed. First, check the filter installation instructions to ensure that the filter was installed correctly and is not clogged. If installation or clogging is not a problem, call for service.

Water or ice is leaking from the dispenser

■ Is the glass not being held under the ice dispenser long

enough, causing the ice to spill? Hold the container under the ice chute for 2 to 3 seconds after releasing the dispenser lever. Water or ice may continue to dispense during this time.

■ Is an ice cube stuck in the chute and holding the trap

door open? Remove the cube.

■ Is there a water filter installed on the refrigerator? The

water filtration system may have air in the lines, causing water to drip. Additional flushing may help clear air from the lines. Normal dispenser use should flush air from the lines within 24 to 72 hours.

Water flow from the dispenser decreases noticeably

■ Is there a water filter installed on the refrigerator?

The filter may be full or incorrectly installed. Remove the water filter cartridge. See “Water Filtration System.” Operate the dispenser. If the water flow increases noticeably, replace the filter.

The dispenser water is not cool enough

■ Has the refrigerator been newly installed? Allow 24 hours

for the refrigerator to cool completely.

■ Has a large amount of water been recently dispensed?

Allow 24 hours for the water to cool completely.

■ Has water not been recently dispensed? The first glass of

water may not be cool. Discard the first glass of water.

Page 25

The divider between the two compartments is warm

The warmth is probably due to normal operation of the automatic exterior moisture control. If still concerned, call for service.

Temperature is too warm

■ Are the air vents blocked in either compartment? This

prevents the movement of cold air from the freezer to the refrigerator. Remove any objects from in front of the air vents. See “Ensuring Proper Air Circulation” for the location of air vents.

■ Are the door(s) opened often? The refrigerator will warm

when this occurs. Keep the refrigerator cool by getting all items out at one time, keeping food organized, and closing the door as soon as possible.

■ Has a large amount of food just been added to the

refrigerator or freezer? Adding a large amount of food warms the refrigerator. It can take several hours for the refrigerator to return to the normal temperature.

■ Are the controls set correctly for the surrounding

conditions? See “Using the Controls.”

■ Is the refrigerator not cooling? For models with digital

controls, turn the unit OFF then ON again to reset. See “Using the Controls.” If this does not correct the problem, call for service.

There is interior moisture buildup

■ Are the air vents blocked in the refrigerator? Remove any

objects from in front of the air vents. See “Ensuring Proper Air Circulation” for the location of air vents.

■ Are the doors opened often? Avoid humidity buildup by

getting all items out at one time, keeping food organized, and closing the door as soon as possible.

■ Is the room humid? It is normal for moisture to build up

inside the refrigerator when the room air is humid.

■ Is the food packaged correctly? Check that all food is

securely wrapped. Wipe off damp food containers before placing in the refrigerator.

■ Are the controls set correctly for the surrounding

conditions? See “Using the Controls.”

■ Was a self-defrost cycle completed? It is normal for

droplets to form after the refrigerator self-defrosts.

The doors will not close completely

■ Are food packages blocking the door open? Rearrange

containers so that they fit more tightly and take up less space.

■ Is the ice storage bin/bucket out of position? For models

with a standard ice storage bin, push the bin in all the way. If the ice storage bin does not go in all the way, it may not be put in straight. Pull it out and try again. For models with and ice storage bucket located on the freezer door, the bucket should sit level. To remove the bucket, press the release button on the right side of the bucket and lift straight up. Replace the bucket in the door making sure it is properly aligned and snapped securely into place. See “Ice Maker and Storage Bin/Bucket.”

■ Are the pans, shelves, bins, or baskets out of position?

Put the crisper cover and all pans, shelves, bins, and baskets back into their correct positions. See the “Convertible Vegetable/Meat Drawer, Crisper and Covers” section for more information.

■ Are the gaskets sticking? Clean gaskets according to the

directions in the “Cleaning” section.

■ Does the refrigerator wobble or seem unstable? Level the

refrigerator. See “Door Closing.”

■ Were the doors removed during product installation and

not properly replaced? Remove and replace the doors according to the instructions in the “Door Removal” section, or call a qualified service technician.

The doors are difficult to open

■ Are the gaskets dirty or sticky? Clean gaskets according to

the directions in the “Cleaning” section.

ASSISTANCE OR SERVICE

Before calling for assistance or service, please check “Troubleshooting.” It may save you the cost of a service call. If you still need help, follow the instructions below.

When calling, please know the purchase date and the complete model and serial number of your appliance. This information will help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you only use FSP right and work right, because they are made with the same precision used to build every new WHIRLPOOL

To locate FSP Interaction Center telephone number or your nearest designated service center.

Call the Whirlpool Customer Interaction Center toll free: 1-800-253-1301.

Our consultants provide assistance with:

■ Features and specifications on our full line of appliances.

■ Installation information.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

■ Specialized customer assistance (Spanish speaking, hearing

impaired, limited vision, etc.).

■ Referrals to local dealers, repair parts distributors, and

service companies. Whirlpool designated service technicians are trained to fulfill the product warranty and provide afterwarranty service, anywhere in the United States.

To locate the Whirlpool designated service company in your area, you can also look in your telephone directory Yellow Pages.

replacement parts. FSP® replacement parts will fit

replacement parts in your area, call our Customer

appliance.

In the U.S.A.

Page 26

For further assistance

If you need further assistance, you can write to Whirlpool Corporation with any questions or concerns at:

Whirlpool Brand Home Appliances Customer Interaction Center 553 Benson Road Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

In Canada

Call the Whirlpool Canada Inc. Customer Interaction Center toll free: 1-800-461-5681 Monday to Friday 8:00 a.m. - 6:00 p.m. (EST). Saturday 8:30 a.m. - 4:30 p.m. (EST).

Our consultants provide assistance with:

■ Features and specifications on our full line of appliances.

■ Referrals to local dealers.

For service in Canada

Call 1-800-807-6777. Whirlpool Canada Inc. designated service technicians are trained to fulfill the product warranty and provide after-warranty service, anywhere in Canada.

For further assistance

If you need further assistance, you can write to Whirlpool Canada Inc. with any questions or concerns at:

Whirlpool Canada Inc. Customer Interaction Center 1901 Minnesota Court Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your correspondence.

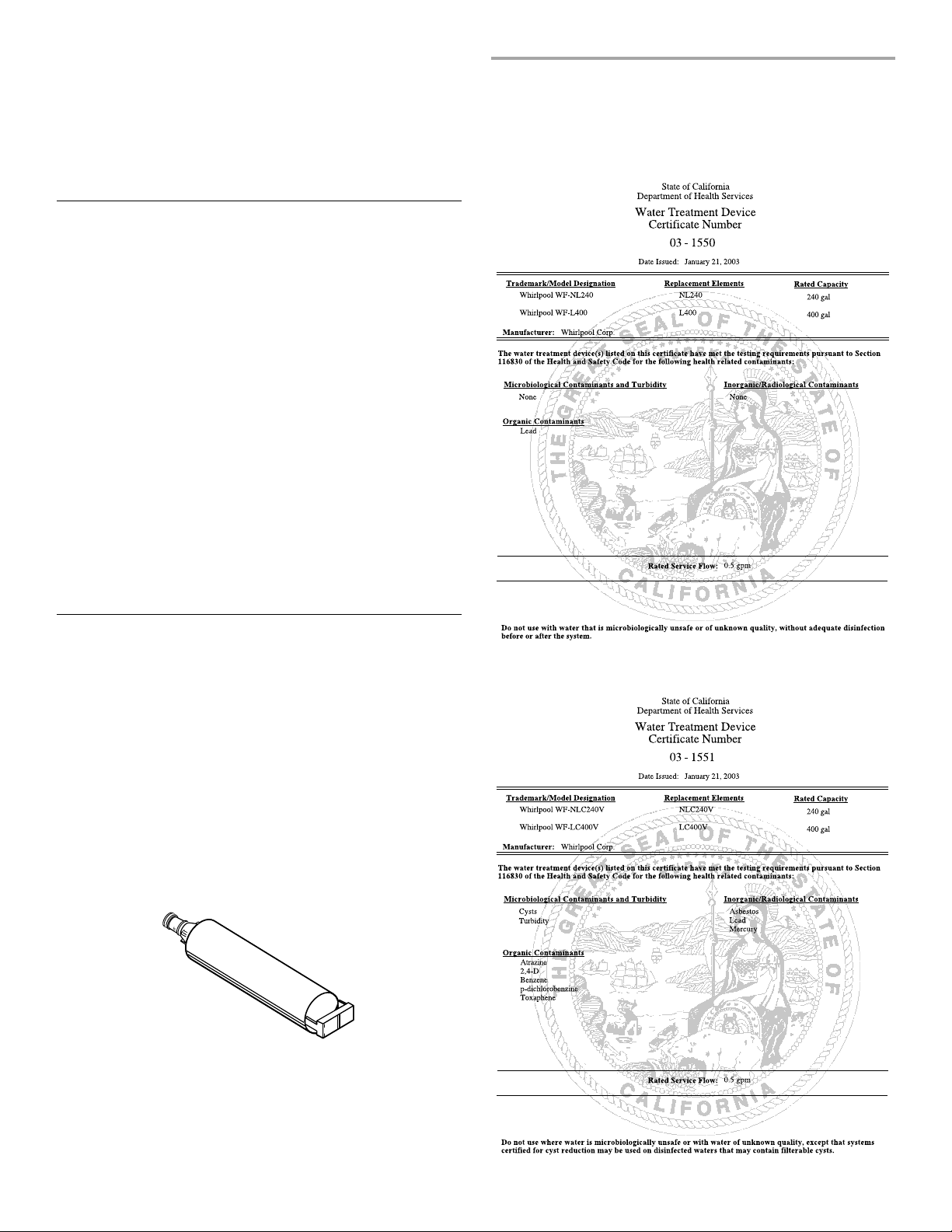

WATER FILTER

CERTIFICATIONS

Accessories

To order accessories, call 1-800-442-9991 and ask for the part number listed below or contact your authorized Whirlpool dealer. In Canada, call 1-800-807-6777.

Stainless Steel Cleaner & Polish

Order Part #4396095

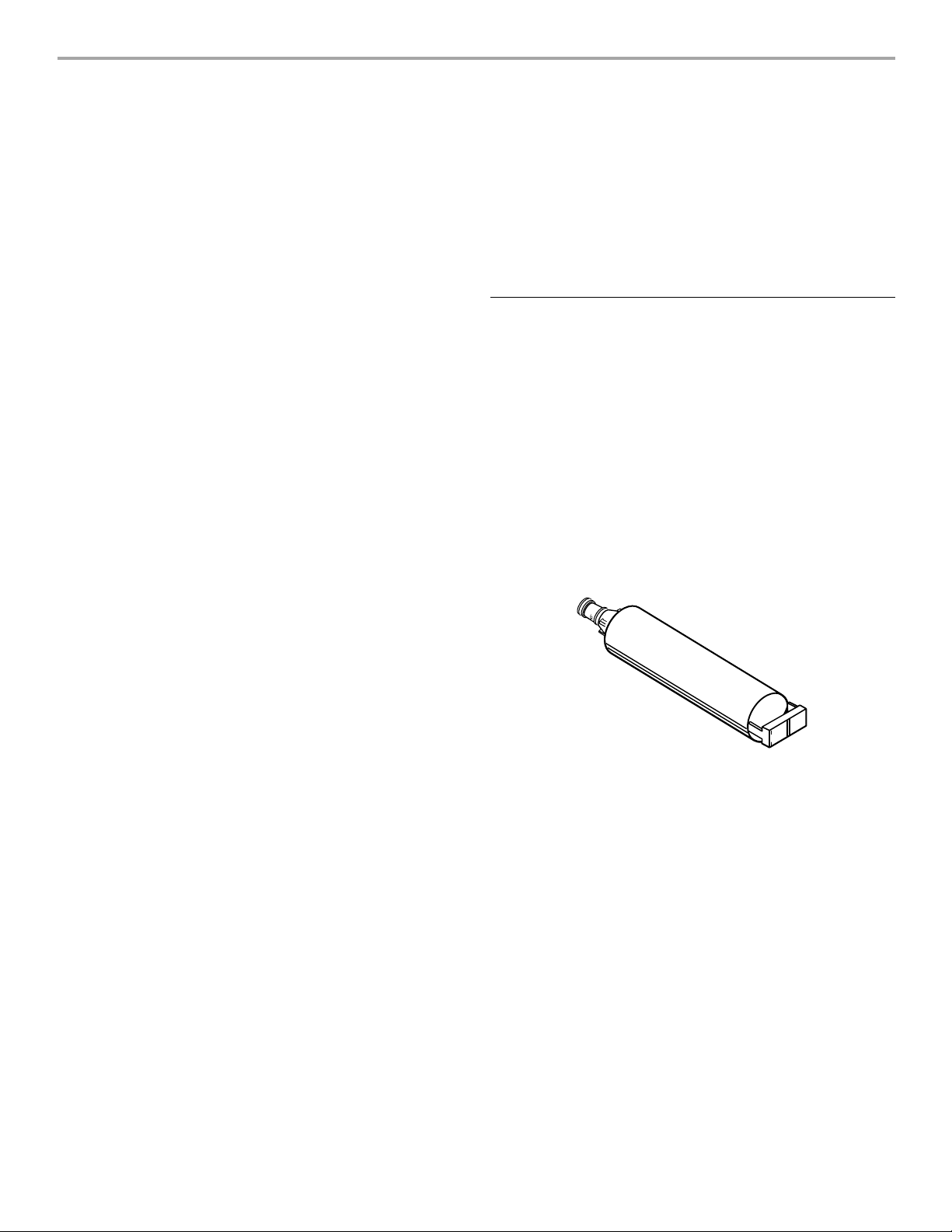

Interior water filter cartridge:

NOTE: Do not use with water that is microbiologically unsafe or of unknown quality without adequate disinfection before or after the system. Systems certified for cyst reduction may be used on disinfected water that may contain filterable cysts.

Cartridges:

NL240 and L400 - Order Part #4396508 NL240V and L400V - Order Part #4396509

Page 27

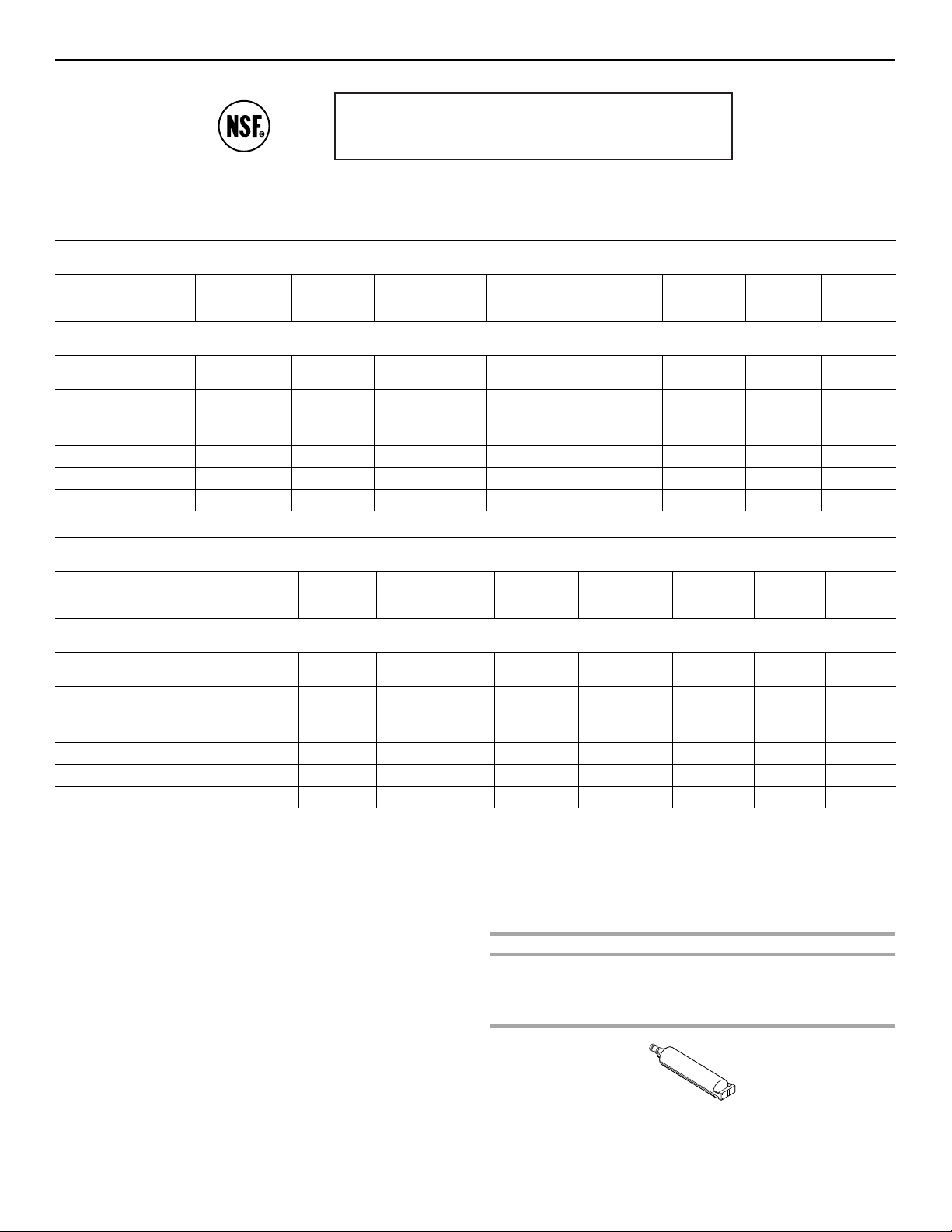

PRODUCT DATA SHEETS

Base Grille Water Filtration System

Model WF-NL240/NL240 Capacity 240 Gallons (908 Liters)

Model WF-L400/L400 Capacity 400 Gallons (1514 Liters

Tested and certified by NSF International against ANSI/NSF Standard 42 for the reduction of Chlorine, Taste and Odor, Particulate Class II*; and against ANSI/NSF Standard 53 for the reduction of Lead.

This system has been tested according to ANSI/NSF 42/53 for the reduction of the substances listed below. The concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for water leaving the system, as specified in ANSI/NSF 42/53.

)

Substance Reduction Aesthetic Effects

Chlorine Taste/Odor Particulate Class II

Contaminant Reduction

Lead: @ pH 6.5 Lead: @ pH 8.5

NSF Reduction Requirements

≥50% ≥85%

NSF Reduction Requirements

0.01mg/L

Average Influent

2.0 mg/L 833,333/mL

Average Influent

0.16 mg/L***

0.15 mg/L***

Influent Challenge Concentration

2.0 mg/L ± 10% At least 10,000 particles/mL

Influent Challenge Concentration

0.15 mg/L ± 10%

Maximum Effluent

0.03 mg/L 100,000/mL**

Maximum Effluent

0.001 mg/L

Average Effluent

0.025 mg/L 40,667/mL

Average Effluent

0.001 mg/L

Minimum % Reduction

98.5%

88.0%

Minimum % Reduction

99.35%

99.31%

Average % Reduction

99.0%

95.1%

Average % Reduction

99.35%

99.31%

NSF Test Number

504232-01 507163-02

NSF Test Number

507610-01 507611-01

Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 63°F (17.2°C).

■ It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to perform as advertised.

■ Model WF-NL240 Change cartridge at least every 6-9

months. Use replacement cartridge NL240, part# 4396508. 2003 suggested retail price of $32.99 U.S.A./$49.95 Canada. Prices are subject to change without notice.

■ Model WF-L400 The filter monitor system measures the

■ Refer to the front cover or “Assistance or Service” section for

the Manufacturer’s name, address and telephone number.

■ Refer to the “Warranty” section for the Manufacturer’s limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply Water Pressure Water Temperature Service Flow Rate

City or Well 30 - 120 psi (207 - 827 kPa) 33° - 100°F (0.6° - 37.8° C)

0.5 gpm (1.9 L/min.) @ 60 psi.

changes from yellow to red, and it is recommended that you replace the filter. Use replacement cartridge L400, part #4396508. 2003 suggested retail price of $32.99 U.S.A./ $49.95 Canada. Prices are subject to change without notice.

■ The product is for cold water use only.

■ Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before or after the system.

Class II particle size: >1 to <5

Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

These contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

***

® NSF is a registered trademark of NSF International.

Page 28

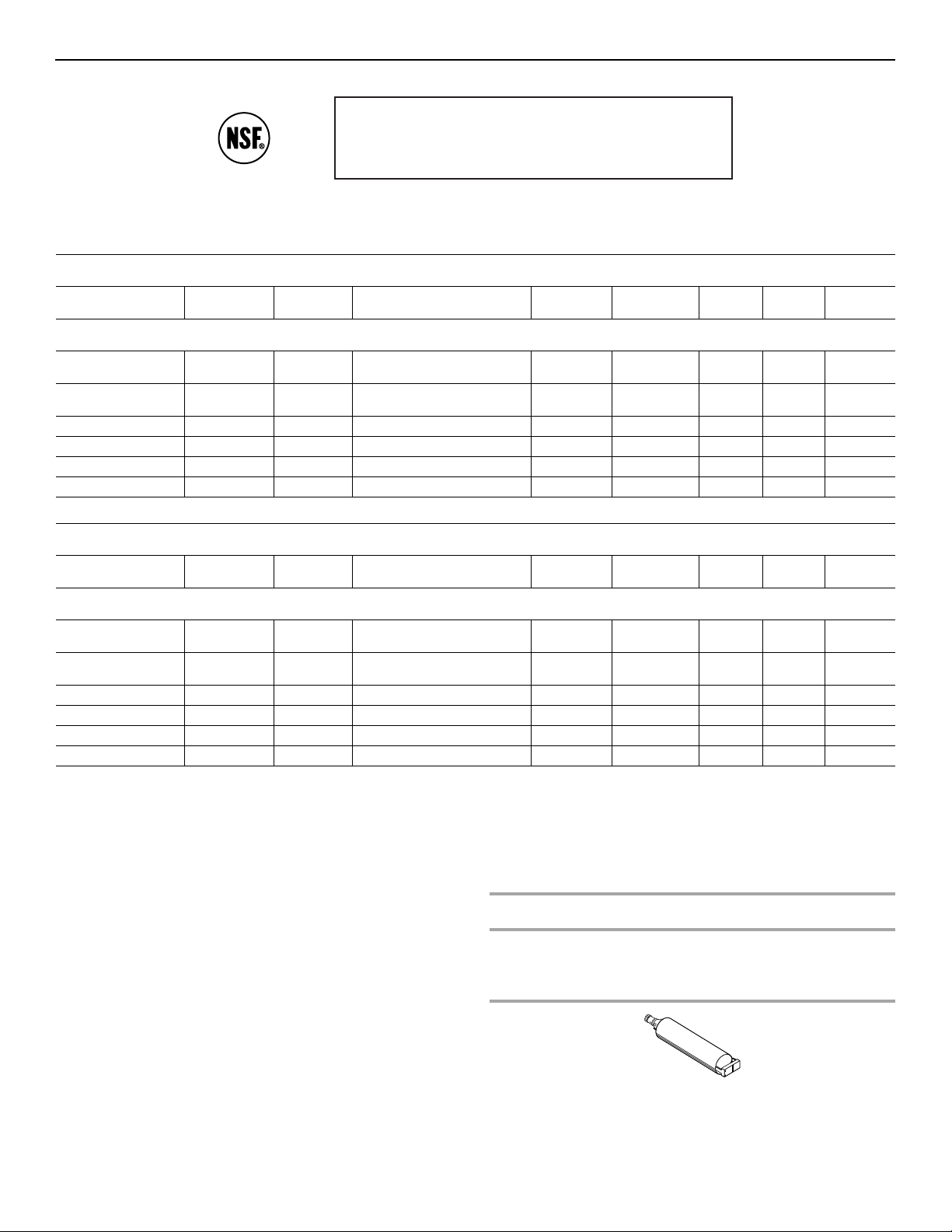

Base Grille Water Filtration System

Model WF-NL240V/NL240V Capacity 240 Gallons (908 Liters)

Substance Reduction Aesthetic Effects

Chlorine Taste/Odor Particulate Class II

Contaminant Reduction

Lead: @ pH 6.5 Lead: @ pH 8.5

Mercury: @ pH 6.5 Mercury: @ pH 8.5

Benzene 0.005 mg/L 0.014 mg/L 0.015 ± 10% 0.0005 mg/L 0.0005 mg/L 96.4% 96.4% 507169-02 p-dichlorobenzene 0.075 mg/L 0.219 mg/L 0.225 ± 10% 0.0005 mg/L 0.0005 mg/L 99.77% 99.77% 507172-02 Toxaphene 0.003 mg/L 0.014 mg/L 0.015 ± 10% 0.0012 mg/L 0.001 mg/L 91.43% 92.6% 507171-02 Carbofuran 0.04 mg/L 0.077 mg/L 0.080 ± 10% 0.031 mg/L 0.0064 mg/L 59.7 % 91.6% 507168-02

Substance Reduction Aesthetic Effects

Chlorine Taste/Odor Particulate Class II

Contaminant Reduction

Lead: @ pH 6.5 Lead: @ pH 8.5

Mercury: @ pH 6.5 Mercury: @ pH 8.5

Benzene 0.005 mg/L 0.014 0.015 ± 10% 0.005 mg/L 0.0005 96.4% 96.4% 507169-02 p-dichlorobenzene 0.075 mg/L 0.219 0.225 ± 10% 0.0005 mg/L 0.0005 99.77% 99.77% 507172-02 Toxaphene 0.003 mg/L 0.014 0.015 ± 10% 0.0012 mg/L 0.001 91.43% 92.86% 507171-02 Carbofuran 0.04 mg/L 0.0768 0.080 ± 10% 0.031 mg/L 0.0057 59.7 % 92.5% 507168-02

NSF Reduction Requirements

≥50%

≥85%

NSF Reduction Requirements

0.01mg/L

0.003 mg/L

0.002 mg/L

NSF Reduction Requirement

≥50%

≥85%

NSF Reduction Requirement

0.01mg/L

0.003 mg/L

0.002 mg/L

Average Influent

2.0 mg/L 833,333/mL

Average Influent

0.16 mg/L***

0.15 mg/L***

0.0062 mg/L

0.0061 mg/L

Influent Challenge Concentration

2.0 mg/L ± 10% At least 10,000 particles/ml

Influent Challenge Concentration

0.15 mg/L ± 10%

0.006 mg/L ± 10%

Maximum Effluent

0.03 mg/L 100,000/mL**

Maximum Effluent

0.001 mg/L

0.0003 mg/L

0.0009 mg/L

Average Effluent

0.02 mg/L 40,667/mL

Average Effluent

0.001 mg/L

0.00023 mg/L

0.00052 mg/L

Minimum % Reduction

98.5%

88.0%

Minimum % Reduction

99.35%

99.31%

95.2%

85.2%

Model WF-L400V/L400V Capacity 400 Gallons (1514 Liters)

Average Influent

2.0 mg/L 833,333/mL

Average Influent

0.16 mg/L***

0.15 mg/L***

0.0062 mg/L

0.0061 mg/L

Influent Challenge Concentration

2.0 mg/L ± 10% At least 10,000 particles/ml

Influent Challenge Concentration

0.15 mg/L ± 10%

0.006 mg/L ± 10%

Maximum Effluent

0.03 mg/L 100,000/mL**

Maximum Effluent

0.001 mg/L

0.0003 mg/L

0.0009 mg/L

Average Effluent

0.02 mg/L 40,667/mL

Average Effluent

0.001 mg/L

0.00023 mg/L

0.00052 mg/L

Minimum % Reduction

98.5%

90.9%

Minimum % Reduction

99.35%

99.31%

95.2%

85.2%

Average % Reduction

99.0%

95.1%

Average % Reduction

99.35%

99.31%

96.8%

91.8%

Average % Reduction

99.0%

95.1%

Average % Reduction

99.35%

99.31%

96.22%

91.57%

NSF Test Number

504232-01 507163-02

NSF Test Number

507610-01 507611-01

507160-02 507161-02

NSF Test Number

504232-01 507163-02

NSF Test Number

507610-01 507611-01

507160-02 507161-02

■ It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to perform as advertised.

■ Model WF-NL240V Change cartridge at least every 6-9

months. Use replacement cartridge NL240V, part #4396509. 2003 suggested retail price of $35.99 U.S.A./$59.95 Canada. Prices are subject to change without notice.

■ Model WF-L400V The filter monitor system measures the

amount of water that passes through the filter and alerts you to replace the filter. When 90% of the filter’s rated life is used, the filter indicator light changes from green to yellow. When 100% of the filter’s rated life is used, the filter indicator light changes from yellow to red, and it is recommended that you replace the filter. Use replacement cartridge L400V, part

■ Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before or after the system.

■ Refer to the front cover or “Assistance or Service” section for

the Manufacturer’s name, address and telephone number.

■ Refer to the “Warranty” section for the Manufacturer’s limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply Water Pressure Water Temperature Service Flow Rate

#4396509. 2003 suggested retail price of $35.99 U.S.A./ $59.95 Canada. Prices are subject to change without notice.

■ The product is for cold water use only.

Class II particle size: >1 to <5

Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

These contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

***

® NSF is a registered trademark of NSF International.

City or Well 30 - 120 psi (207 - 827 kPa) 33° - 100°F (0.6° - 37.8° C)

0.5 gpm (1.9 L/min.) @ 60 psi.

Page 29

WHIRLPOOL® REFRIGERATOR WARRANTY

ONE-YEAR FULL WARRANTY

For one year from the date of purchase, when this refrigerator (excluding the water filter) is operated and maintained according to instructions attached to or furnished with the product, Whirlpool Corporation will pay for FSP

to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated service company. On models with a water filter: 30 day limited warranty on water filter. For 30 days from the date of purchase, when this filter is operated

and maintained according to instructions attached to or furnished with the product, Whirlpool Corporation will pay for replacement parts to correct defects in materials and workmanship.

SECOND THROUGH FIFTH YEAR FULL WARRANTY ON SEALED REFRIGERATION SYSTEM PARTS AS LISTED

In the second through fifth years from the date of purchase, when this refrigerator is operated and maintained according to instructions attached to or furnished with the product, Whirlpool Corporation will pay for FSP

defects in materials or workmanship in the sealed refrigeration system. These parts are: compressor, evaporator, condenser, dryer, and connecting tubing. Service must be provided by a Whirlpool designated service company.

Whirlpool Corporation will not pay for:

1. Service calls to correct the installation of your refrigerator, to instruct you how to use your refrigerator, to replace house fuses or

correct house wiring or plumbing, to replace light bulbs, or replacement water filters other than as noted above.

2. Repairs when your refrigerator is used in other than normal, single-family household use.

3. Pickup and delivery. Your refrigerator is designed to be repaired in the home.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, improper installation, acts of God, or use of products not

approved by Whirlpool Corporation or Whirlpool Canada Inc.

5. Any food loss due to product failure.

6. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

7. Replacement parts or repair labor costs for units operated outside the United States or Canada.

8. In Canada, travel or transportation expenses for customers who reside in remote areas.

9. Any labor costs for replacement of the water filter during the limited warranty period.

replacement parts and repair labor costs to correct

replacement parts and repair labor costs

WHIRLPOOL CORPORATION AND WHIRLPOOL CANADA INC. SHALL NOT BE LIABLE

FORINCIDENTALORCONSEQUENTIALDAMAGES

Some states or provinces do not allow the exclusion or limitation of incidental or consequential damages, so this exclusion or limitation may not apply to you. This warranty gives you specific legal rights, and you may also have other rights which vary from state to state or province to province.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine if another warranty applies.

If you need service, first see the “Troubleshooting” section of this book. After checking “Troubleshooting,” additional help can be found by checking the “Assistance or Service” section or by calling the Whirlpool Customer Interaction Center, 1-800-253-1301 (toll-free), from anywhere in the U.S.A. In Canada, contact your Whirlpool Canada Inc. designated service company or call 1-800-807-6777.

Keep this book and your sales slip together for future reference. You must provide proof of purchase or installation date for in-warranty service.

Write down the following information about your refrigerator to better help you obtain assistance or service if you ever need it. You will need to know your complete model number and serial number. You can find this information on the model and serial number label located on the inside wall of the refrigerator compartment.

10/02

Dealer name____________________________________________________

Address ________________________________________________________

Phone number __________________________________________________

Model number __________________________________________________

Serial number __________________________________________________

Purchase date __________________________________________________

Page 30

SÉCURITÉ DU RÉFRIGÉRATEUR

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves

à vous et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

Risque possible de décès ou de blessure grave si

DANGER

vous ne suivez pas immédiatement les instructions.

Risque

AVERTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de

blessure et ce

qui peut se produire en cas de non-respect des instructions.

si vous ne suivez pas les instructions.

possible de décès ou de blessure grave

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT :

l'utilisation du réfrigérateur, prendre quelques précautions fondamentales, y compris les suivantes :

■

Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre.

■

Ne pas enlever la broche de liaison à la terre.

■

Ne pas utiliser un adaptateur.

■

Ne pas utiliser un câble de rallonge.

■

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

■

Débrancher la source de courant électrique avant l'entretien.

ur réduire les risques d'incendie, de choc électrique ou des blessures lors de

■

Replacer tous les panneaux avant de faire la remise en marche.

■

Utiliser un produit de nettoyage ininflammable.

■

Garder les matériaux et les vapeurs inflammables, telle que l'essence, loin du réfrigérateur.

■

Débrancher le réfrigérateur avant l'installation de la machine à glaçons (seulement pour modèles prêts à recevoir une machine à glaçons).

■

Utiliser un verre robuste pour prendre des glaçons ou de l'eau (sur certains modèles).

Enlever les portes de votre vieux réfrigérateur.

■

CONSERVEZ CES INSTRUCTIONS

Mise au rebut de votre vieux réfrigérateur

AVERTISSEMENT

Risque de suffoquer

Enlever les portes de votre vieux réfrigérateur.

Le non-respect de cette instruction peut causer un décès ou des lésions cérébrales.

IMPORTANT : L’emprisonnement et l’étouffement des enfants ne sont pas un problème du passé. Les réfrigérateurs jetés ou abandonnés sont encore dangereux, même s’ils sont laissés abandonnés pendant “quelques jours seulement”. Si vous vous débarrassez de votre vieux réfrigérateur, veuillez suivre les instructions suivantes pour aider à éviter les accidents.

Avant de jeter votre vieux réfrigérateur ou congélateur :

■ Enlever les portes.

■ Laisser les tablettes en place de sorte que les enfants ne

peuvent pas y pénétrer facilement.

Page 31

INSTRUCTIONS D’INSTALLATION

Déballage

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

Enlèvement des matériaux d’emballage

■ Enlever le ruban adhésif et tout résidu de colle du

réfrigérateur avant de le mettre en marche. Frotter une petite quantité de savon liquide à vaisselle sur l’adhésif avec les doigts. Rincer à l’eau tiède et essuyer.

■ Ne pas utiliser d’instruments coupants, d’alcool à friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever le ruban adhésif ou la colle. Ces produits peuvent endommager la surface de votre réfrigérateur. Pour plus de renseignements, voir la section “Sécurité du réfrigérateur”.

Déplacement de votre réfrigérateur :

Votre réfrigérateur est lourd. Lors du déplacement du réfrigérateur pour le nettoyage ou le service, veiller à protéger l le plancher. Toujours tirer le réfrigérateur tout droit lors du déplacement. Ne pas incliner le réfrigérateur d’un côté ou de l’autre ni le “faire marcher” en essayant de le déplacer car le plancher pourrait être endommagé.

Emplacement d’installation

AVERTISSEMENT

Risque d'explosion

Garder les matériaux et les vapeurs inflammables, telle que l'essence, loin du réfrigérateur.

Le non-respect de cette instruction peut causer un décès, une explosion ou un incendie.

Pour obtenir une aération appropriée pour votre réfrigérateur, laisser ¹⁄₂ po (1,25 cm) de chaque côté et au sommet. Si vous installez votre réfrigérateur près d’un mur fixe, laisser un minimum de 2 po (5,08 cm) de chaque côté (selon le modèle) pour permettre à la porte de s’ouvrir sans obstruction. Si votre réfrigérateur comporte une machine à glaçons, s’assurer qu’un espace additionnel est prévu à l’arrière pour permettre les connexions des conduits d’eau.

REMARQUE : Ne pas installer le réfrigérateur près d’un four, d’un radiateur ou d’une autre source de chaleur, ni dans un endroit où la température baissera au-dessous de 55°F (13°C).

Nettoyage avant l’utilisation

Après avoir enlevé tous les matériaux d’emballage, nettoyer l’intérieur du réfrigérateur avant de l’utiliser. Voir les instructions de nettoyage dans la section “Entretien du réfrigérateur”.

Importants renseignements à savoir au sujet des tablettes et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de l’eau tiède quand ils sont froids. Les tablettes et les couvercles peuvent se briser s'ils sont exposés à des changements soudains de température ou à un impact tel que coup brusque. Pour votre protection, le verre trempé est conçu pour éclater en d’innombrables pièces minuscules. Ceci est normal. Les tablettes et les couvercles en verre sont lourds. Un soin spécial s’impose lors de leur déplacement pour éviter l’impact d’une chute.

2" (1,25 cm)

2" (5,08 cm)

Page 32

Spécifications électriques

AVERTISSEMENT

Outils requis : Tournevis standard, clés plates de ⁷⁄₁₆ po et ¹⁄₂ po ou deux clés à molette réglables, tourne-écrou et foret de ¹⁄₄ po, perceuse manuelle ou électrique (convenablement reliée à la terre).

REMARQUE : Votre marchand de réfrigérateurs présente une trousse disponible avec un robinet d’arrêt à étrier de ¹⁄₄ po (6,35 mm), un raccord et un tube en cuivre. Avant l’achat, s’assurer que le robinet d’arrêt à étrier est conforme à vos codes locaux de plomberie. Ne pas employer de robinet d’arrêt à étrier de ³⁄₁₆ po (4,76 mm) ou de type à percer, ce qui réduit le débit d’eau et cause une obstruction plus facilement.

Pression de l'eau

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

Avant de placer le réfrigérateur à son emplacement final, il est important de vous assurer d’avoir la connexion électrique appropriée.

Méthode recommandée de mise à la terre

Une source d’alimentation de 115 volts, 60 Hz, type 15 ou 20 ampères CA seulement, protégée par fusibles et adéquatement mise à la terre est nécessaire. Il est recommandé d’utiliser un circuit distinct pour alimenter uniquement votre réfrigérateur. Utiliser une prise murale qui ne peut pas être mise hors circuit à l’aide d’un commutateur. Ne pas employer de rallonge.

REMARQUE : Avant d’exécuter tout type d’installation, nettoyage ou remplacement d’une ampoule d’éclairage, tourner la commande (du thermostat, du réfrigérateur ou du congélateur selon le modèle) à OFF (arrêt) et débrancher ensuite le réfrigérateur de la source d’alimentation électrique. Lorsque vous avez terminé, reconnecter le réfrigérateur à la source d’alimentation électrique et mettre de nouveau la commande (du thermostat, du réfrigérateur ou du congélateur selon le modèle) au réglage désiré.

Une alimentation en eau froide avec une pression entre 30 et 120 lb/po distributeur d'eau et la machine à glaçons.Si vous avez des questions au sujet de la pression de votre eau consulter “Dépannage” ou faire appel à un plombier qualifié agréé.

(207 - 827 kPa) est nécessaire pour faire fonctionner le

Alimentation en eau par osmose inverse

Si un système de purification de l'eau par osmose inverse est raccordé à votre alimentation en eau froide, la pression de l'eau au système doit être d'un minimum de 40 à 60 lb/po 414 kPa).

Si la pression de l'eau au système d'osmose inverse est inférieure à 40 - 60 lb/po surpression peut être insérée dans le petit tube qui va de la canalisation d'eau froide au système d'osmose inverse.

Si le distributeur d'eau ne distribue toujours pas d'eau au débit approprié :

■ Vérifier pour voir si le filtre du système d'osmose inverse est

bloqué, et le remplacer si nécessaire.

■ Laisser le réservoir du système d'osmose inverse se remplir

après une utilisation intense.

■ Si votre réfrigérateur a une cartouche de filtre à eau, celle-ci

peut réduire encore plus la pression de l'eau lorsqu'elle est utilisée avec un système d'osmose inverse. Retirer la cartouche du filtre à eau, voir “Système de filtration d'eau”.

Si vous avez des questions au sujet de la pression de votre eau, consulter “Dépannage” ou appeler un plombier qualifié agréé.

(276 - 414 kPa), une pompe de

(276 -

Grille de la base

Spécifications de l’alimentation en eau

Lire attentivement toutes les instructions avant de commencer.

IMPORTANT :

■ Si on doit utiliser le réfrigérateur avant qu’il soit raccordé à la

canalisation d’eau, placer la commande de la machine à glaçons à la position OFF (arrêt).

■ Toutes les installations doivent être conformes aux exigences

des codes locaux de plomberie.

■ Utiliser un tube en cuivre et vérifier s’il y a des fuites. Installer

les tubes en cuivre seulement à des endroits où la température se maintient au-dessus du point de congélation.

Pour enlever la grille de la base :

1. Ouvrir les deux portes.

2. Placer les mains le long des extrémités de la grille. Appuyer

sur le dessus de la grille de la base et tirer sur le bas.

REMARQUE : Ne pas oublier de remettre la fiche technique en place derrière la grille de la base après le nettoyage.

Réinstallation de la grille de la base :

1. Ouvrir les deux portes.

2. Aligner les languettes d’appui de la grille avec les agrafes en

métal.

3. Appuyer fermement sur la grille pour l’enclencher en place.

Page 33

Enlèvement des portes

OUTILS REQUIS : Clés à douilles à tête hexagonale de ¹⁄₄ po et ⁵⁄₁₆ po et un tournevis à lame plate. IMPORTANT : Avant de commencer, tourner la commande du réfrigérateur à OFF (arrêt), débrancher le réfrigérateur ou déconnecter la

source de courant électrique. Enlever les aliments et tous les compartiments ou contenants utilitaires réglables dans les portes. REMARQUE : Il peut être nécessaire seulement d’enlever soit la poignée de la porte soit les portes pour faire passer votre appareil

dans un cadre de porte de votre résidence. Mesurer le cadre de la porte pour déterminer si oui ou non il faut enlever les poignées ou les portes du réfrigérateur.

AVERTISSEMENT

Risque de choc électrique

Déconnecter la source de courant électrique avant d'enlever les portes. Reconnecter les deux fils de liaison à la terre avant de faire la remise en marche. Le non-respect de cette instruction peut causer un décès ou un choc électrique.

Charnière supérieure gauche

1. Ne pas enlever la vis

Raccord du conduit du distributeur d'eau

Style 1

Style 2

Enlèvement

des portes

Charnière

supérieure droite

1. Ne pas enlever la vis

Style 1 Enlèvement des poignées (facultatif)

Style 2

Enlèvement des poignées (facultatif)

1. Anneau extérieur rouge

Grille de la base

Alignement des portes

1. Vis de nivellement

Charnière inférieure

1. Ne pas enlever la vis

Page 34

Enlèvement des poignées (facultatif)

Style 1

1. Appliquer une pression forte avec votre main sur la surface

de la garniture. Glisser la garniture supérieure vers le haut et la garniture inférieure vers le bas hors de la poignée. Soulever les pièces de la garniture des vis de fixation (voir dessin 1).

REMARQUE : Certains modèles incluent des pièces décoratives entre la poignée et la garniture de la poignée. Si votre modèle inclut les décorations, il faudra les enlever soigneusement avec un tournevis à lame plate avant d’ôter les vis de la poignée. Les pièces décoratives sont facultatives et peuvent être réinstallées ou non.

2. Enlever les vis des poignées et les poignées (voir dessin 1).

3. Mettre le réfrigérateur en place. Replacer les poignées tel

qu’indiqué (voir dessin 1).

Style 2

1. Appuyer fermement sur la poignée pour la glisser vers le haut

et hors des vis de l'épaule poignées (voir dessin 1).

2. Mettre le réfrigérateur en place. Replacer les poignées tel qu’indiqué (voir dessin 1).

Enlèvement des portes

6. Déconnecter les fils :

Style 1

■ Déconnecter la fiche des fils.

■ Enlever la vis verte de liaison à la terre pour déconnecter

les fils de liaison à la terre.

3 4

1. Ne pas enlever la vis 1

2. Fils de liaison à la terre

3. Vis verte de liaison à la terre

4. Fiche des fils

Style 2

■ Déconnecter la fiche des fils.

AVERTISSEMENT

Risque de choc électrique

Déconnecter la source de courant électrique avant d'enlever les portes.

Le non-respect de cette instruction peut causer un décès ou un choc électrique.

1. Débrancher le réfrigérateur ou déconnecter la source de courant électrique.

2. Ouvrir les deux portes du réfrigérateur. Enlever la grille de la base en tirant vers le haut les coins inférieurs externes (voir dessin 2).

3. Fermer les deux portes et les garder fermées jusqu’à ce que vous soyez prêt à les soulever pour les dégager de la caisse.

4. Si le réfrigérateur est muni d'un distributeur (glaçons ou eau), déconnecter le conduit du distributeur d'eau situé derrière la grille de la base du côté de la porte du congélateur (voir dessin 3).

■ Presser l'anneau externe rouge contre la face du raccord

et tirer sur le conduit pour le dégager.

■ Sur certains modèles, retirer le conduit du collier de

serrage.

5. Enlever le couvercle de la charnière supérieure gauche et la vis (voir dessin 4). Ne pas enlever la vis 1.

1. Ne pas enlever la vis 1

2. Fiche des fils

7. Soulever soigneusement et verticalement la porte du

congélateur pour l’enlever de la charnière inférieure (voir dessin 5). Le conduit du distributeur d'eau demeure joint à la porte du congélateur et passe à travers la charnière inférieure gauche. S’assurer de protéger le conduit du distributeur d'eau contre tout dommage.

8. Enlever le couvercle de la charnière supérieure droite et les

vis tel qu’indiqué (voir dessin 6). Ne pas enlever la vis 1.

9. Soulever verticalement la porte du réfrigérateur pour l’enlever

de la charnière inférieure.

10. Il peut ne pas être nécessaire d’enlever la charnière inférieure

pour faire passer le réfrigérateur dans un cadre de porte. Les deux charnières inférieures ont une construction similaire. Si nécessaire, démonter les charnières tel qu’indiqué (voir dessin 7). Ne pas enlever la vis 1.

Réinstallation des portes et des charnières

1. Replacer les deux charnières inférieures, si elles ont été

enlevées. Serrer les vis.

2. De l'aide peut être nécessaire pour faire passer le conduit

d'eau à travers la charnière inférieure lors de la réinstallation de la porte du congélateur. Faire passer soigneusement le conduit d’eau à travers la charnière inférieure gauche avant de réinstaller la porte sur la charnière.

REMARQUE : Fournir un appui additionnel pour les portes pendant que les charnières supérieures sont replacées. Ne pas compter sur les aimants des portes pour tenir les portes en place pendant que vous faites le travail.

3. Reconnecter le conduit du distributeur d'eau en le poussant

dans le raccord jusqu'à ce qu'il s'arrête et que la marque noire touche la face du raccord (voir dessin 3). Sur certains modèles, remplacer le conduit dans le collier de serrage.

Page 35

4. Aligner et replacer la charnière supérieure gauche tel qu'indiqué (voir dessin 4). Serrer les vis.

AVERTISSEMENT

Risque de choc électrique

Reconnecter les deux fils de liaison à la terre. Le non-respect de cette instruction peut

causer un décès ou un choc électrique.

Style 1

■ Reconnecter les deux fils de liaison à la terre en utilisant

la vis verte de liaison à la terre.

■ Reconnecter la fiche des fils.

3 4

Fermeture des portes

Votre réfrigérateur a deux roulettes réglables à l’avant, l’une à droite et l’autre à gauche. Si votre réfrigérateur semble instable ou si vous désirez que les portes se ferment plus facilement, ajuster l’inclinaison du réfrigérateur en observant les instructions ci-dessous :

1. Déplacer le réfrigérateur à sa position finale.

2. Les deux vis de nivellement font partie des montages des

roulettes avant qui sont à la base du réfrigérateur d’un côté et de l’autre (voir dessin 8).

3. Utiliser un clés à douilles à tête hexagonale pour ajuster les

vis de nivellement. Tourner la vis de nivellement vers la droite pour soulever ce côté du réfrigérateur ou vers la gauche pour abaisser ce côté. Plusieurs tours des vis de nivellement peuvent être nécessaires pour ajuster l’inclinaison du réfrigérateur (voir dessin 8).

REMARQUE : Si quelqu’un pousse le sommet du réfrigérateur, le poids est diminué sur les vis de nivellement et les roulettes, ce qui rend plus facile l’ajustement des vis.

4. Ouvrir les deux portes de nouveau et vérifier pour s’assurer

qu’elles ferment comme vous le désirez. Sinon, incliner le réfrigérateur un peu pIus vers l’arrière en tournant les deux vis de nivellement vers la droite. Plusieurs tours peuvent être nécessaires et vous devriez tourner les deux vis de nivellement de façon égale.

5. Replacer la grille de la base. REMARQUE : S’assurer de remettre la fiche technique derrière la

grille de la base.

1. Ne pas enlever la vis 1

2. Fils de liaison à la terre

3. Vis verte de liaison à la terre

4. Fiche des fils

Style 2

■ Reconnecter la fiche des fils.

1. Ne pas enlever la vis 1

2. Fiche des fils

5. Replacer le couvercle de la charnière gauche et les vis.

6. Replacer la porte du réfrigérateur en soulevant

soigneusement la porte dans la charnière inférieure droite.

7. Aligner et replacer la charnière supérieure droite tel qu'indiqué (voir dessin 6). Serrer les vis.

8. Replacer le couvercle de la charnière et les vis. Serrer les vis.

9. Brancher sur une prise à 3 alvéoles reliée à la terre.

Raccordement de la canalisation d'eau

Lire attentivement toutes les instructions avant de commencer. IMPORTANT : Si on doit utiliser le réfrigérateur avant qu’il soit

raccordé à la canalisation d’eau, placer la commande de la machine à glaçons à la position OFF (arrêt).

Raccordement à une canalisation d’eau

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. FERMER le robinet principal d’arrivée d’eau. OUVRIR le

robinet de puisage le plus proche pendant une période suffisante pour que la canalisation d’eau se vide.

3. Trouver une canalisation d’eau FROIDE verticale de

¹⁄₂ po à 1¹⁄₄ po (1,25 cm à 3,18 cm) près du réfrigérateur. REMARQUE : Un conduit horizontal fonctionnera, mais

percer par le dessus de la canalisation et non pas par le dessous. Ainsi, l’eau ne risquera pas d’arroser la perceuse. Ceci empêche également les sédiments qu’on trouve normalement dans l’eau de s’accumuler dans le robinet d’arrêt.

4. Pour déterminer la longueur du tube en cuivre, il faut mesurer

la distance entre le point de connexion inférieur gauche à l’arrière du réfrigérateur et le tuyau d’arrivée d’eau. Ajouter une longueur de 7 pi (2,1 m) pour permettre le déplacement du réfrigérateur pour le nettoyage. Utiliser un tube en cuivre de ¹⁄₄ po (6,35 mm) de diamètre extérieur. Veiller à ce que le tube soit coupé d’équerre aux deux extrémités.

Page 36

5. À l’aide d’une perceuse électrique reliée à la terre, percer un trou de ¹⁄₄ po dans le tuyau de canalisation d’eau froide choisi.

1. Canalisation d’eau froide

2. Bride de tuyau

3. Tube en cuivre

4. Écrou de compression

5. Bague de compression

6. Robinet d’arrêt

7. Écrou de serrage

6. Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la bride de tuyau. Vérifier que le raccord du robinet est bien engagé dans le trou de ¹⁄₄ po percé dans la canalisation et que la rondelle d’étanchéité est placée sous la bride de tuyau. Serrer l’écrou de serrage. Serrer soigneusement et uniformément les vis de la bride de tuyau afin que la rondelle forme une jonction étanche. Ne pas serrer excessivement car ceci pourrait provoquer l’écrasement du tube en cuivre.

7. Enfiler l’écrou et la bague de compression du raccord sur le tube en cuivre comme on le voit sur l’illustration. Insérer l’extrémité du tube aussi loin que possible dans l’ouverture de sortie du robinet. Visser l’écrou de compression sur le raccord de sortie avec une clé à molette. Ne pas serrer excessivement.

8. Placer le bout libre du tube dans un contenant ou évier et OUVRIR le robinet principal d’arrivée d’eau et laisser l’eau s’écouler par le tube jusqu’à ce que l’eau soit limpide. FERMER le robinet principal d’arrivée d’eau. Enrouler le tube en cuivre en spirale.

Raccordement au réfrigérateur

Style 1

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Connecter le tube en cuivre au robinet d’eau en utilisant un écrou et une bague de compression tel qu’illustré. Serrer l’écrou de compression. Ne pas serrer excessivement.

3. Utiliser la bride du tube à l'arrière du réfrigérateur pour fixer le tube au réfrigérateur tel qu'illustré. Ceci aidera à empêcher les dommages au tube lorsque le réfrigérateur est poussé contre le mur.

4. OUVRIR le robinet d’arrêt.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d’entrée d’eau) ou les écrous qui coulent.

6. La machine à glaçons est équipée d’un filtre à eau incorporé.

Si la qualité de l’eau distribuée localement nécessite un deuxième filtre à eau, il serait utile de l'installer dans le tube de raccordement de ¹⁄₄ po (6,35 mm). On peut obtenir un tel filtre à eau chez le marchand d’appareils électroménagers le plus proche.

7. Brancher le réfrigérateur ou reconnecter la source de courant

électrique.

8. Vider le système d’eau. Voir la section “Préparation du

système d’eau”.

REMARQUE : Attendre 24 heures pour produire la première quantité de glaçons. Attendre 3 jours pour que le bac à glaçons se remplisse entièrement.

Style 2

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Enlever le ruban gommé d’expédition du tube gris, en

serpentin pour l’eau, à l’arrière du réfrigérateur.

3. Enfiler l’écrou dans le joint à l’extrémité du tube de cuivre.

Serrer l’écrou à la main. Ensuite le serrer avec une clé deux tours de plus. Ne pas serrer excessivement.

1 2 3 4 5 6

1. Vers le réfrigérateur

2. Écrou (fourni)

3. Renflement

4. OUVRIR le robinet d’arrêt.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d’entrée d’eau) ou les écrous qui coulent.

6. La machine à glaçons est équipée d’un filtre à eau incorporé.

7. Brancher le réfrigérateur ou reconnecter la source de courant

électrique.

8. Vider le système d’eau. Voir la section “Préparation du

système d’eau”.

REMARQUE : Attendre 24 heures pour produire la première quantité de glaçons. Attendre 3 jours pour que le bac à glaçons se remplisse entièrement.

4. Raccord (à acheter)

5. Virole (à acheter)

6. Écrou (à acheter)

1. Bride du tube

2. Tube en cuivre

3. Écrou de compression

4. Valve d'entrée d'eau

Page 37

Style 3

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Enlever le ruban gommé d’expédition du tube gris, en serpentin pour l’eau, à l’arrière du réfrigérateur.

3. Enfiler l’écrou fourni dans le robinet d’eau comme sur l’illustration.

1 2

Préparation du système d’eau

Veuillez lire avant d’utiliser le système d’eau. Immédiatement après l’installation, suivre les étapes ci-dessous

pour vous assurer que le système d’eau est bien nettoyé.

1. Ouvrir la porte du congélateur et arrêter la machine à glaçons. Pour le style 1, soulever le bras de commande d'arrêt en broche tel qu’indiqué à l’illustration. Pour le style 2, déplacer le commutateur au réglage OFF (à droite) tel qu’indiqué à l’illustration. Le commutateur ON/OFF (marche/ arrêt) pour la machine à glaçons est situé du côté droit supérieur du compartiment du congélateur.

Style 1

1. Renflement

2. Écrou (fourni)

REMARQUE : Serrer l’écrou à la main. Ensuite, le serrer avec une clé deux tours de plus. Ne pas serrer excessivement.

4. OUVRIR le robinet d’arrêt.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d’entrée d’eau) ou les écrous qui coulent.

6. La machine à glaçons est équipée d’un filtre à eau incorporé.

7. Brancher le réfrigérateur ou reconnecter la source de courant

électrique.

8. Vider le système d’eau. Voir la section “Préparation du

système d’eau”.

REMARQUE : Attendre 24 heures pour produire la première quantité de glaçons. Attendre 3 jours pour que le bac à glaçons se remplisse entièrement.

Style 2

REMARQUES :

■ Si votre modèle est muni d’un système de filtre à la grille de la

base, s’assurer que le filtre à la grille de la base est bien installé et que la capsule est à la position horizontale.

■ Ne pas utiliser avec de l’eau microbiologiquement

dangereuse ou de qualité inconnue sans une désinfection avant ou après le système.

2. Utiliser un contenant solide pour appuyer sur la barre de

distribution jusqu’à ce que l’eau commence à couler. Vider le système d’eau en laissant couler et en jetant 2 à 3 gallons (8 à 12 L) d’eau. Le nettoyage du système prendra environ 6 à 7 minutes et aidera à dégager l’air du conduit. Un écoulement additionnel peut être requis dans certains domiciles.

REMARQUE : Pendant l’évacuation de l’air, l’eau peut gicler du distributeur.

3. Ouvrir la porte du congélateur et mettre en marche la machine à glaçons. Pour le style 1, abaisser le bras de commande d'arrêt en broche. Pour le style 2, déplacer le commutateur à la position ON (à gauche). Veuillez vous référer à la section “Machine à glaçons et bac/seau d’entreposage” pour d’autres instructions sur le fonctionnement de la machine à glaçons.

■ Accorder 24 heures pour produire la première quantité de

glaçons.

■ Jeter les trois premières quantités de glaçons produites.

■ Selon le modèle que vous avez, vous pouvez vouloir

choisir la caractéristique de production maximale de glaçons pour augmenter la production de glaçons.

Page 38

Sons normaux

Il est possible que le réfrigérateur neuf émette des bruits que l’appareil précédent ne produisait pas. Comme ces bruits sont nouveaux, ils peuvent vous inquiéter. La plupart de ces nouveaux bruits sont normaux. Des surfaces dures comme le plancher, les murs et les armoires peuvent faire paraître les bruits plus forts qu’en réalité. Les descriptions suivantes indiquent le genre de bruits et leur origine.

■ Si votre appareil est équipé d’une machine à glaçons, vous

entendrez un bruit de gargouillement lorsque la valve d’eau s’ouvre pour remplir la machine à glaçons pour chaque programme.

■ Votre réfrigérateur est conçu pour fonctionner plus

efficacement afin de garder les aliments à la température désirée et pour minimiser la consommation d’énergie. Le compresseur et les ventilateurs très efficaces peuvent faire fonctionner votre réfrigérateur plus longtemps que l’ancien. Vous pouvez aussi entendre des bruits saccadés ou aigus provenant du compresseur et des ventilateurs qui s’ajustent pour optimiser la performance.

■ Vous pouvez entendre le moteur du ventilateur d’évaporation

qui fait circuler l’air dans le réfrigérateur et le congélateur. La vitesse du ventilateur peut augmenter si on ouvre les portes ou si on ajoute des aliments chauds.

■ Les vibrations sonores peuvent provenir de l’écoulement du

réfrigérant, de la canalisation d’eau ou d’articles placés sur le réfrigérateur.

■ L’eau qui dégoutte sur le dispositif de chauffage durant le

programme de dégivrage peut produire un grésillement.

■ À la fin de chaque programme, vous pouvez entendre un

gargouillement attribuable au réfrigérant qui circule dans votre réfrigérateur.

■ La contraction et l’expansion des parois internes peuvent

produire un bruit sec.

■ Vous pouvez entendre de l’air forcé sur le condenseur par le

ventilateur du condenseur.

■ Vous pouvez entendre l’écoulement de l’eau dans le plat de

récupération d’eau de dégivrage pendant le programme de dégivrage.

UTILISATION DU

RÉFRIGÉRATEUR

Pour s’assurer d’une circulation d’air

appropriée

Pour s’assurer d’avoir les températures appropriées, il faut permettre à l’air de circuler entre les deux sections. Comme l’indique l’illustration, l’air froid pénètre à la base de la section du congélateur et se déplace vers le haut. Il pénètre ensuite dans la section du réfrigérateur à travers l’ouverture d’aération supérieure. L’air retourne au congélateur tel qu’illustré.

Ne pas obstruer l’une ou l’autre de ces ouvertures d’aération avec des aliments tels que boissons gazeuses, céréales, pain, etc. Si les ouvertures d’aération sont obstruées, le débit d’air sera bloqué et le réglage de la température ne fonctionnera pas bien.

IMPORTANT : Comme l’air circule entre les deux sections, toutes les odeurs formées dans une section seront transférées à l’autre. Vous devez nettoyer à fond les deux sections pour éliminer les odeurs. Pour empêcher le transfert d’odeurs, bien envelopper ou recouvrir hermétiquement les aliments.

Page 39

Utilisation des commandes

Pour vous accommoder, les commandes du réfrigérateur ont été préréglées à l’usine. Lors de l’installation du réfrigérateur, s’assurer que les commandes sont encore préréglées aux “réglages moyens” tel qu’indiqué.

Style 1

Style 2

IMPORTANT :

■ L’appareil ne refroidira pas lorsque la commande du

RÉFRIGÉRATEUR est réglée à OFF (arrêt).

■ La commande du réfrigérateur règle la température du

compartiment de réfrigération. La commande du congélateur règle la température du compartiment de congélation. Les réglages à gauche du réglage moyen font monter la température. Les réglages à droite du réglage moyen font baisser la température.

■ Attendre 24 heures avant de placer des aliments dans le

réfrigérateur. Si vous ajoutez des aliments avant que le réfrigérateur ne soit complètement refroidi, les aliments peuvent se gâter.

REMARQUE : Ajuster les commandes du réfrigérateur et du congélateur à un niveau plus élevé (plus froid) ne refroidira pas les compartiments plus vite.

■ Les réglages préréglés devraient être corrects pour

l’utilisation normale. Les réglages sont faits correctement lorsque le lait ou le jus est aussi froid que vous l’aimez et lorsque la crème glacée est ferme.

■ Si la température est trop tiède ou trop froide dans le

réfrigérateur ou le congélateur, vérifier d’abord les ouvertures d’aération pour s’assurer qu’elles ne sont pas obstruées, avant d’ajuster les commandes.

Ajustement des commandes rotatives

Si la température doit être ajustée, ajuster d’abord la température du réfrigérateur.

REMARQUE : Attendre au moins 24 heures entre les ajustements, puis vérifier de nouveau la température.

Style 1

Tourner la commande vers la droite (sens horaire) pour rendre le compartiment plus froid ou vers la gauche (sens antihoraire) pour le rendre moins froid.

Style 2

1. Appuyer sur la commande et la relâcher.

2. La commande remontera. Tourner la commande au réglage

désiré.

3. Enfoncer la commande pour la verrouiller en place.

CONDITION/RAISON : AJUSTEMENT :

RÉFRIGÉRATEUR trop froid Réglages incorrects pour les

conditions existantes RÉFRIGÉRATEUR trop tiède

Porte fréquemment ouverte, grande quantité d’aliments ajoutée ou température ambiante chaude

CONGÉLATEUR trop froid Réglages incorrects pour les

conditions existantes CONGÉLATEUR trop tiède/trop

peu de glaçons Porte fréquemment ouverte, grande

quantité d’aliments ajoutée ou température ambiante très froide (programme en fonctionnement trop peu fréquent) ou usage intense de glaçons

Régler la commande du RÉFRIGÉRATEUR à un réglage plus bas

Régler la commande du RÉFRIGÉRATEUR à un réglage plus élevé

Régler la commande du CONGÉLATEUR à un réglage plus bas

Régler la commande du CONGÉLATEUR à un réglage plus élevé

Distributeurs d’eau et de glaçons

(sur certains modèles)

AVERTISSEMENT

Risque de coupure

Utiliser un verre robuste pour prendre des glaçons ou de l'eau.

Le non-respect de cette instruction peut causer des coupures.

Selon le modèle que vous avez, vous pouvez avoir une ou plusieurs des options suivantes : la possibilité de choisir de la glace concassée ou des glaçons, une lumière spéciale qui s’allume lorsque vous utilisez le distributeur et qui peut être réglée au mode Night Light ainsi qu’une option de verrouillage pour éviter la distribution accidentelle.

Page 40

Le distributeur de glaçons

Le distributeur d’eau

Les glaçons sont distribués du bac d’entreposage de glaçons du congélateur. Lorsqu’on appuie sur le levier du distributeur :

■ Une trappe s’ouvre dans une goulotte entre le distributeur et

le bac d’entreposage de glaçons. Les glaçons passent du bac et tombent dans la goulotte.

■ Lorsqu’on relâche le levier du distributeur, la trappe se ferme

et la distribution de glaçons s’arrête. Le système de distribution ne fonctionne pas lorsque la porte du congélateur est ouverte.

Certains modèles distribuent des glaçons en cubes et de la glace concassée. Avant la distribution de glace, choisir quelle sorte vous préférez. Les réglages sont conçus pour une utilisation et un nettoyage faciles.

Style 1 Style 2

ICE

CRUSH CUBE

Pour de la glace concassée, les glaçons sont concassés avant d’être distribués. Cette action peut causer un court délai lors de la distribution de glace concassée. Le bruit du broyeur de glaçons est normal et la dimension des morceaux de glace peut varier. Lorsqu’on change de concassée à cube, quelques onces de glace concassée seront distribuées avec les premiers glaçons.

Distribution de glaçons :

1. Appuyer sur le bouton pour le type de glace désiré.

2. Appuyer un verre robuste contre le levier de distribution de

glaçons. Tenir le verre près de l’ouverture du distributeur pour que les glaçons ne tombent pas à côté du verre.

IMPORTANT : Il n’est pas nécessaire d’appliquer beaucoup de pression au levier pour activer le distributeur de glaçons. Une pression forte ne donne pas une distribution plus rapide de glaçons ou des quantités plus grandes.

Si le système n’a pas fait l’objet d’une vidange lors de l’installation du réfrigérateur, appuyer sur la barre du distributeur d’eau avec un verre ou autre récipient pour puiser et jeter de 2 à 3 gallons (8 à 12 L) ou environ 6 à 7 minutes après le commencement de l’écoulement. Il faudra de 3 à 4 minutes pour que la distribution de l’eau commence. Cette eau ainsi puisée et jetée nettoie le système et aide à dégager l’air des conduits. Accorder plusieurs heures pour que le réfrigérateur se refroidisse et refroidisse l’eau.

IMPORTANT : Selon le modèle que vous avez, le petit récipient amovible à la base du distributeur est conçu pour recueillir les petits renversements et pour permettre le nettoyage facile. Il n’y a pas de conduit d’écoulement dans le récipient. Le récipient peut être enlevé du distributeur et transporté à l’évier pour être vidé ou nettoyé.

Distribution d’eau :

1. Appuyer un verre contre le levier du distributeur d’eau.

2. Retirer le verre pour arrêter la distribution.

REMARQUE : Puiser une quantité suffisante d’eau chaque

semaine pour maintenir un approvisionnement frais.

Lumière du distributeur

Style 1

L’espace de distribution comporte une lumière. Elle peut être allumée manuellement en appuyant sur le bouton ON (touche à effleurement ou commutateur à bascule).

Sur certains modèles : Lorsqu’on utilise le distributeur, le levier allume automatiquement la lumière.

3. Retirer le verre pour arrêter la distribution. REMARQUE : Les quelques premières quantités de glaçons

peuvent avoir une saveur désagréable provenant d’une plomberie ou de pièces neuves. Jeter ces glaçons. Prendre de grandes quantités de glaçons du bac à glaçons plutôt que par l’entremise du distributeur.

LIGHT

OFF ON

REMARQUE : Voir la section “Remplacement des ampoules d’éclairage” pour des renseignements sur le changement de l’ampoule d’éclairage du distributeur.

Page 41

Style 2

Lorsqu’on utilise le distributeur, le levier allume automatiquement la lumière. Pour avoir la lumière allumée en permanence, sélectionner ON ou NIGHT LIGHT.

ON : Appuyer sur le bouton de la lumière pour éclairer le distributeur.

NIGHT LIGHT : Appuyer sur le bouton de la lumière une deuxième fois pour sélectionner le mode NIGHT LIGHT. La lumière du distributeur s’ajustera automatiquement pour éclairer plus ou moins en fonction de la clarté de la pièce.

OFF: Appuyer sur le bouton de la lumière une troisième fois pour éteindre la lumière du distributeur.

Les lumières du distributeur sont des DEL et ne devraient pas avoir besoin d'être changées. Si les lumières du distributeur ne fonctionnent pas, vérifier que le détecteur de lumière n'est pas bloqué (en mode Night Light). Voir la section “Dépannage” pour de plus amples informations.

Verrouillage du distributeur (sur certains modèles)

Le distributeur peut être arrêté pour le nettoyage facile ou pour empêcher la distribution accidentelle par de petits enfants et animaux de compagnie.

REMARQUE : La caractéristique de verrouillage ne coupe pas le courant électrique à l’appareil, à la machine à glaçons ou à la lumière du distributeur. Elle sert simplement à désactiver les leviers du distributeur.

Style 1

Pour arrêter le distributeur, appuyer sur le bouton LOCK (verrouillage) jusqu'à ce que l'indicateur disparaisse. Les distributeurs de glaçons et d’eau ne fonctionneront pas. Pour déverrouiller le distributeur, appuyer sur le bouton UNLOCK (déverrouillage) jusqu’à ce que l’indicateur apparaisse. Ensuite continuer à distribuer des glaçons ou de l’eau comme d’habitude.

Style 2

Pour arrêter le distributeur, appuyer sur le bouton de verrouillage jusqu’à ce que l’indicateur rouge apparaisse sous LOCK OUT (verrouillé). Les distributeurs de glaçons et d’eau ne fonctionneront pas. Pour déverrouiller le distributeur, appuyer sur le bouton LOCK OUT jusqu’à ce que l’indicateur disparaisse. Puis poursuivre la distribution d’eau ou de glaçons comme d’habitude.

Le témoin lumineux de l’état du filtre à eau

(sur certains modèles)

Le témoin lumineux de l’état du filtre à eau vous aidera à savoir quand changer la cartouche de filtre à eau. Le témoin lumineux passera du vert au jaune. Ce changement vous signale qu’il est presque temps de changer la cartouche du filtre à eau (90% de la vie utile du filtre s’est écoulée). Il est recommandé de remplacer la cartouche de filtre à eau lorsque le témoin lumineux de l’état du filtre à eau passe au rouge OU lorsque le débit d’eau à votre distributeur ou à la machine à glaçons diminue de façon marquée. (Voir “Remplacement de la cartouche de filtre à eau à la grille de la base” plus loin dans cette section. )

Après avoir changé la cartouche de filtre à eau, régler de nouveau le témoin lumineux de l’état du filtre à eau.

Style 1

Appuyer sur le commutateur de lumière 5 fois en deçà de 10 secondes. Le témoin lumineux de l’état du filtre passera du rouge au vert.

Style 2

Appuyer sur le bouton de réinitialisation jusqu'à ce que le voyant de fonctionnement passe au vert. Ce bouton se trouve sur le distributeur d'eau ou sur le tableau de commande dans le compartiment de réfrigération.

Distributeur Tableau de commande

DISPENSER

LOCK

UNLOCK

Filtre à eau sans indicateur lumineux (sur certains modèles)

Si votre réfrigérateur n’est pas muni du témoin lumineux de filtre

à eau vous devriez changer le filtre à eau tous les 6 à 9 mois

selon l’utilisation. Si le débit d’eau au distributeur ou à la machine à glaçons diminue de façon marquée avant que 6 mois se soient écoulés, remplacer la cartouche du filtre à eau plus souvent.

Page 42

Système de filtration d’eau

(sur certains modèles)

REMARQUE : Ne pas utiliser avec de l’eau microbiologiquement dangereuse ou de qualité inconnue sans une désinfection adéquate avant ou après le système.

3. Sortir la nouvelle cartouche de son emballage puis dégager le

couvercle protecteur des anneaux d’étanchéité.

Remplacement de la cartouche de filtre à eau à la grille de la base

Le filtre à eau sur la grille de la base est situé sous la porte du compartiment congélateur. Selon votre modèle, le filtre peut se trouver derrière la grille de la base (style 1) ou à travers la grille de la base (style 2).

Style 1 : Derrière la grille de la base

1. Retirer la grille de la base (voir la section “Enlèvement des

portes”). Tourner la cartouche dans le sens antihoraire jusqu’à ce qu’elle soit en position verticale et la sortir du filtre en tirant.

REMARQUE : Il y aura de l’eau dans la cartouche. Il est possible qu’il y ait un déversement.

2. Sortir la nouvelle cartouche de son emballage, puis dégager le couvercle protecteur des anneaux d’étanchéité.

3. Pousser la nouvelle cartouche dans la base jusqu’au bout. Tourner la cartouche dans le sens horaire jusqu’à ce qu’elle soit en position horizontale. Purger le système d’eau (voir “Purge du système d’eau après le remplacement du filtre” plus loin dans cette section).

Style 2 : À travers la grille de la base

1. Repérer le couvercle de la cartouche de filtre situé dans la

grille de la base à l’avant. Tourner le couvercle dans le sens antihoraire jusqu’à ce qu’il soit en position verticale et retirer ensuite le couvercle et la cartouche de filtre à travers la grille de la base.

REMARQUE : Il y aura de l’eau dans la cartouche. Il est possible qu’il y ait un déversement.

2. Retirer le couvercle de la cartouche en le glissant hors du bout de la vieille cartouche. Le couvercle glissera vers la gauche ou vers la droite. NE PAS JETER LE COUVERCLE.

4. Faire glisser le couvercle de la cartouche sur la nouvelle

cartouche comme le montre l’illustration à l’étape 2.

5. Avec le couvercle de la cartouche en position verticale,

insérer la nouvelle cartouche de filtre dans la grille de la base en la poussant jusqu’au bout. Tourner le couvercle de la cartouche dans le sens horaire jusqu’à ce qu’il soit en position horizontale. Purger le système d’eau (voir “Purge du système d’eau après le remplacement du filtre” plus loin dans cette section).

Purge du système d’eau après le remplacement du filtre

Utiliser un contenant solide pour appuyer sur la barre de distribution jusqu’à ce que l’eau commence à couler. Purger le système d’eau en laissant couler et en jetant 2 à 3 gallons (8 à 12 L) d’eau. Le nettoyage du système prendra environ 6 à 7 minutes et aidera à dégager l’air du conduit. Un écoulement additionnel peut être requis dans certains domiciles.

REMARQUE : Pendant l’évacuation de l’air, l’eau peut gicler du distributeur.

Utilisation du distributeur sans filtre à eau

Il est possible de faire fonctionner le distributeur sans utiliser une cartouche de filtre. L’eau ne sera pas filtrée.

1. Retirer la cartouche de filtre à eau à la grille de la base. Pour le style 1, replacer la grille après avoir enlevé le filtre.

2. Pour le style 2, glisser le couvercle du bout de la cartouche de filtre. NE PAS JETER LE COUVERCLE. Le couvercle de la cartouche étant en position verticale, insérer le couvercle dans la grille de la base jusqu’au bout.

3. Tourner le couvercle de la cartouche jusqu’à ce qu’il soit en position horizontale. Le couvercle de la cartouche peut ne pas être au même niveau que la grille de la base.

Page 43

Machine à glaçons et bac d’entreposage

(sur certains modèles -accessoire)

Style 1

Mise en marche/arrêt de la machine à glaçons :

Le commutateur marche/arrêt pour la machine à glaçons est un bras de commande en broche situé sur le côté de la machine à glaçons.

1. Pour mettre la machine à glaçons en marche, il suffit

d’abaisser le bras de commande en broche. REMARQUE : Votre machine à glaçons a un arrêt

automatique. Au fur et à mesure de la fabrication de la glace, les glaçons remplissent le bac d’entreposage de glaçons. Les glaçons soulèvent le bras de commande en broche à la position OFF (élevée).

2. Pour un arrêt manuel, soulever le bras de commande en

broche à la position OFF (élevée) et attendre le déclic pour s’assurer que la machine à glaçons ne continuera pas de fonctionner.

MAX

NORMAL

Augmentation du taux de production de glaçons :

■ Production normale de glaçons : Dans le mode de production

normale de glaçons, la machine à glaçons devrait produire de 7 à 9 lots de glaçons par période de 24 heures. Si les glaçons ne sont pas fabriqués assez rapidement, tourner la commande du congélateur vers un chiffre plus élevé (plus froid) en étapes de un demi numéro. (Par exemple, si la commande est à 3, la déplacer entre 3 et 4.) Attendre 24 heures entre chaque augmentation.

■ Production maximale de glaçons (sur certains modèles) :

Dans le mode de production maximale, la machine à glaçons devrait produire de 10 à 14 lots de glaçons par période de 24 heures. Si votre réfrigérateur est doté de la caractéristique de production maximale de glaçons, pousser le commutateur à MAX.

Pour retirer et réinstaller le bac à glaçons :

1. Tirer le panneau qui recouvre le bac à glaçons en le retirant à

la base et ensuite en le glissant vers l’arrière.

2. Soulever le bras d'arrêt en broche jusqu’à ce qu’il

s’enclenche à la position OFF (élevée). Les glaçons peuvent encore être distribués, mais aucun autre glaçon ne peut être fait.

3. Soulever le devant du bac à glaçons et le retirer.

Style 2

Mise en marche/arrêt de la machine à glaçons :

Le commutateur ON/OFF (marche/arrêt) pour la machine à glaçons est situé du côté droit supérieur du compartiment du congélateur.

1. Pour mettre la machine à glaçons en marche, glisser la commande à la position ON (à gauche).

REMARQUE : Votre machine à glaçons a un arrêt automatique. Les détecteurs de la machine à glaçons arrêteront automatiquement la production de glaçons mais la commande demeurera à la position ON (à gauche).

2. Pour un arrêt manuel, glisser la commande à la position OFF (à droite).

Pour enlever et replacer le bac à glaçons dans la porte :

1. En tenant la base du bac avec les deux mains, appuyer sur le

bouton de dégagement et soulever le bac et le retirer. REMARQUE : Il n’est pas nécessaire d’arrêter la machine à

glaçons à la position OFF (à droite). Le détecteur (porte basculante) placé sur la paroi gauche du congélateur arrête la production de glaçons si la porte reste ouverte ou si le bac à glaçons est enlevé.

2. Replacer le bac à glaçons et pousser vers le bas pour le mettre correctement en place.

Entretien du bac ou du bac d’entreposage de glaçons

1. Vider le bac ou le bac à glaçons. Utiliser de l’eau tiède pour

fondre la glace si nécessaire. REMARQUE : Ne jamais utiliser un objet pointu pour briser

les glaçons dans le bac ou le bac. Cette action peut endommager le bac ou le bac et le mécanisme du distributeur.

2. Laver à l’aide d’un détergent doux, bien rincer et sécher à fond. Ne pas utiliser de nettoyants forts ou abrasifs ni de dissolvants.

4. Replacer le bac à glaçons en le poussant complètement

sinon le distributeur ne fonctionnera pas. Appuyer sur le bras d'arrêt en broche pour l’abaisser à la position ON pour remettre la production de glaçons en marche. S’assurer que la porte est bien fermée.

Page 44

À NOTER

■ Attendre 24 heures pour produire la première quantité de

glaçons. Attendre 3 jours pour que le bac à glaçons se remplisse entièrement.

■ Jeter les trois premières quantités de glaçons produites pour

éviter les impuretés qui peuvent être expulsées du système.

■ La qualité de vos glaçons sera seulement aussi bonne que la

qualité de l’eau fournie à votre machine à glaçons.

■ Éviter de brancher la machine à glaçons à un

approvisionnement d’eau adoucie. Les produits chimiques adoucisseurs d’eau (tels que le sel) peuvent endommager des pièces de la machine à glaçons et causer une piètre qualité des glaçons. Si une alimentation d’eau adoucie ne peut pas être évitée, s’assurer que l’adoucisseur d’eau fonctionne bien et est bien entretenu.

■ Il est normal pour les glaçons de se coller aux coins. Ils se

sépareront facilement.

■ Pour la machine à glaçons du Style 1, ne pas forcer le

commutateur du bras d'arrêt en broche vers le haut ou vers le bas.

■ Ne pas garder quoi que ce soit sur le dessus ou dans la

machine à glaçons ou le bac ou le bac à glaçons.

CARACTÉRISTIQUES DU

RÉFRIGÉRATEUR

Le modèle que vous avez peut avoir certaines ou toutes ces caractéristiques. Les caractéristiques qui peuvent être achetées séparément comme accessoires comportent le mot “accessoire”. Tous les accessoires ne conviendront pas à tous les modèles. Si l’achat d’accessoires vous intéresse, veuillez composer le numéro sans frais sur la couverture ou à la section “Accessoires”.

Tablettes du réfrigérateur

Votre modèle peut être doté de tablettes en verre ou de clayettes. Le remisage d’aliments semblables ensemble et le réglage des tablettes pour convenir aux différentes hauteurs réduiront le temps d’ouverture de la porte du réfrigérateur, ce qui économisera de l’énergie.

Tablettes coulissantes (sur certains modèles)

Pour retirer et replacer une tablette dans le cadre en métal :

1. Retirer la tablette vers l’avant jusqu’à la butée. Incliner le

devant de la tablette vers le haut et la soulever légèrement alors que vous retirez la tablette du cadre.

2. Replacer la tablette en la guidant vers l’arrière dans les fentes sur le cadre et en poussant la tablette au-delà de la butée.

Tablettes et cadres de tablettes

Pour retirer et replacer une tablette/un cadre :

1. Enlever la tablette/le cadre en l’inclinant vers le haut à l’avant

et en la/le soulevant hors des supports de tablette.

2. Replacer la tablette/le cadre en guidant les crochets à l’arrière de la tablette dans les supports de tablette. Incliner le devant de la tablette vers le haut jusqu’à ce que les crochets arrière de la tablette tombent dans les supports de la tablette. Vérifier pour vous assurer que la tablette est bien fixée en position.

Importants renseignements à savoir au sujet des tablettes et des couvercles en verre :

Tablette relevable

(sur certains modèles)

Pour relever ou abaisser la tablette :

1. Relever la tablette en tirant vers l’avant le levier situé dans la

partie inférieure avant de la tablette et la soulever jusqu’à ce que la tablette se verrouille en position verticale.

2. Abaisser la tablette jusqu’à ce qu’elle s’enclenche solidement en place.

Page 45

Tablette relevable ajustable

(sur certains modèles)

Pour relever ou abaisser la tablette :

1. Soulever la tablette en la glissant d’abord à l’arrière et vers le

bas pour la moitié de la largeur. (On peut utiliser la tablette dans cette position pour permettre aux articles plus hauts d’être gardés sur la tablette au-dessous.)

2. Soulever le devant de la tablette jusqu’à ce qu’elle soit bien

fixée en place contre la paroi arrière. Abaisser la tablette pour bien l’installer en position.

3. Retirer le devant de la tablette vers l’avant jusqu’à ce qu’elle

se place en position.

Étagère inclinable

(sur certains modèles)

Pour retirer et replacer l'étagère inclinable :

1. Retirer l'étagère inclinable en la faisant glisser vers le haut.

Tirer légèrement vers l'avant pour détacher les crochets arrière de la glissière tel qu'illustré.

Tiroir pour spécialités alimentaires

(sur certains modèles)

Le tiroir pour spécialités alimentaires fournit un endroit pratique pour garder les raisins secs, noix, tartinades et autres petits articles à des températures normales de réfrigérateur.

Pour retirer et réinstaller le tiroir pour spécialités alimentaires :

1. Faire glisser le tiroir directement vers l’extérieur jusqu’à la

butée. Soulever le devant et glisser le tiroir vers l’extérieur pour le retirer complètement.

2. Replacer le tiroir pour spécialités alimentaires en le glissant à sa position au-delà de la butée.

Tiroir à légumes/viande convertible, bac à

légumes et couvercles

(sur certains modèles)

Le bac à légumes et le tiroir à légumes/viande convertible

Pour enlever et replacer les tiroirs :

1. Glisser le bac à légumes ou le tiroir à viande directement vers

l’extérieur jusqu’à la butée. Soulever le devant du tiroir avec une main tout en supportant le fond du tiroir avec l’autre main et glisser le tiroir pour le sortir complètement.

2. Réinstaller le bac à légumes ou le tiroir à viande en le glissant complètement, au-delà de la butée du tiroir.

2. Une fois les crochets arrière dégagés, tirer l'étagère vers le

bas et vers l'avant.

3. Replacer l'étagère en faisant glisser les crochets avant sur

l'axe. Pousser l'étagère vers le haut et le bas jusqu'à ce que les crochets s'enclenchent dans la glissière. Tirer vers le bas et vers l'avant pour vérifier que l'étagère est bien en place.

Les couvercles du bac à légumes ou du tiroir à légumes/viande

Pour enlever et replacer les couvercles :

1. Enlever le bac à légumes et le tiroir à viande. Appuyer au

centre de l’encart de verre du bac à légumes jusqu’à ce qu’il se soulève au-dessus du cadre en plastique. En tenant fermement le verre du bac à légumes, glisser soigneusement l’encart de verre vers l’avant pour l’enlever.

2. Soulever le cadre du couvercle du bac à légumes et l’enlever. Répéter les étapes pour enlever le couvercle du tiroir à viande.

3. Replacer le cadre du couvercle du tiroir à viande dans les supports sur les parois latérales du réfrigérateur et abaisser le devant du cadre du couvercle en place.

4. Glisser l’encart arrière de verre dans le cadre du couvercle et abaisser le devant en place. Répéter les étapes pour replacer le couvercle du bac à légumes.

Page 46

Réglage de la température du tiroir à

légumes/viande convertible

(sur certains modèles)

Le tiroir à légumes/viande convertible peut être ajusté pour refroidir correctement les viandes ou légumes. L’air à l’intérieur du contenant est refroidi pour empêcher les “petits espaces” de congélation et peut être réglé pour garder les viandes aux températures recommandées d’entreposage de 28° à 32°F (de - 2°à0°C) tel que recommandé par l’Office national du bétail et des viandes.

IMPORTANT : Pour prolonger la fraîcheur, envelopper les viandes dans un emballage hermétique et à l’épreuve de l’humidité avant l’entreposage. Toujours entreposer les viandes selon les recommandations.

Ajustement du réglage

Le réglage convertible est préréglé pour vous au réglage le plus bas pour les viandes.

Pour changer un réglage : Déplacer la commande vers la droite (plus froid) ou vers la gauche (moins froid) tel que désiré.

Pour entreposer des légumes : Régler la commande à VEG (légumes) complètement vers la gauche pour garder les légumes aux températures optimales d’entreposage (qui doivent être plus élevées que pour les viandes).

Réglage de l’humidité dans le bac à légumes

(sur certains modèles)

Le taux d'humidité du bac à légumes est contrôlé par la commande qui se trouve sur le couvercle du bac à légumes. Régler la commande à n'importe quel réglage entre LOW (ouvert) et HIGH (fermé).

LOW (ouvert) permet l'évaporation de l'humidité du bac pour une meilleure conservation des fruits et des légumes à peau.

■ Fruits : Laver, laisser sécher et garder au réfrigérateur dans un

sac en plastique ou dans le bac à légumes. Ne pas laver ni équeuter les petits fruits avant le moment de leur utilisation. Répartir et garder les petits fruits dans le contenant original dans le bac à légumes ou les conserver sur une tablette du réfrigérateur dans un sac en papier fermé sans être serré.

■ Légumes à peau : Placer dans des sacs en plastique ou

contenants en plastique et ranger dans le bac à légumes.

En position HIGH (fermé), le réglage permet de retenir l’humidité à l’intérieur du bac pour mieux conserver les légumes à feuilles frais.

■ Légumes à feuilles : Laver à l’eau froide, égoutter et couper

ou éliminer les sections endommagées et décolorées. Placer dans un sac ou un contenant en plastique et ranger dans le bac à légumes.

IMPORTANT : Si les aliments commencent à geler, déplacer le réglage vers la gauche (moins froid). Se rappeler d’attendre 24 heures entre les ajustements. Avec ce délai, les températures des aliments ont le temps de changer.

Guide d’entreposage des viandes

Garder la plus grande partie des viandes dans leur emballage original tant qu’il est hermétique et à l’épreuve de l’humidité. Envelopper de nouveau si nécessaire. Voir le tableau suivant pour les temps d’entreposage. Lorsque la viande doit être entreposée plus longtemps que les temps indiqués, congeler la viande.

Poisson frais ou crustacés......... à utiliser le jour même de l’achat

Poulet, boeuf haché, abats comestibles (foie, etc.)......... 1-2 jours

Charcuterie, steaks/rôtis..................................................3-5 jours

Viandes salaisonnées.....................................................7-10 jours

Restes - Couvrir les restes avec de la pellicule en plastique ou du papier d’aluminium ou utiliser des contenants en plastique avec couvercles hermétiques.

Casier à vin ou porte-cannettes/bouteilles

(sur certains modèles -Accessoire)

Pour retirer et réinstaller le casier à vin (à gauche) ou le porte-cannettes/bouteilles (à droite) :

1. Retirer le casier en le tirant tout droit hors de la tablette.

2. Réinstaller le casier en le glissant entre la tablette et la paroi

du réfrigérateur.

Casier utilitaire

(Accessoire)

REMARQUE : Garder les oeufs dans un contenant à couvercle ou dans le contenant original sur une tablette intérieure pour un remisage prolongé.

Page 47

CARACTÉRISTIQUES DU

CONGÉLATEUR

Votre modèle peut comporter l’ensemble de ces caractéristiques ou certaines d’entre elles. Les caractéristiques qui peuvent être achetées séparément comme accessoires du produit comportent le mot “accessoire”. Tous les accessoires ne conviennent pas à tous les modèles. Si vous désirez acheter l’un des accessoires, veuillez composer notre numéro d’appel sans frais sur la couverture ou dans la section “Accessoires”.

Tablette de congélateur

(le nombre de tablettes varie selon le modèle)

Pour enlever et réinstaller la tablette :

1. Soulever la tablette hors de ses appuis.

2. Glisser la tablette hors des orifices d’appui de la tablette.

3. Replacer la tablette selon l’ordre inverse.

Panier ou bac de congélateur

(bac en plastique sur certains modèles)

Le panier ou bac du congélateur peut être utilisé pour garder des sacs de fruits et de légumes congelés qui peuvent glisser hors des tablettes de congélateur.

Pour enlever et replacer le panier ou bac du congélateur :

1. Retirer le panier ou bac en le glissant vers l’extérieur jusqu’à

la butée.

2. Soulever le devant du panier ou bac et le glisser complètement vers l’extérieur.

3. Replacer le panier ou bac en le plaçant sur les glissières de la paroi latérale. Soulever légèrement le devant du panier en le poussant au-delà des butées de la glissière et glisser le panier ou bac jusqu'au fond.

CARACTÉRISTIQUES DE LA

Guide d’entreposage des aliments surgelés

Les périodes de conservation varieront selon la qualité et le type des aliments, le type d’emballage et de pellicule utilisés (hermétiques et à l’épreuve de l’humidité) et la température d’entreposage. Les cristaux de glace à l’intérieur d’un emballage scellé sont normaux. Les cristaux signifient simplement que l’humidité dans les aliments et l’air à l’intérieur de l’emballage se sont condensés.

Ne pas placer plus d’aliments non congelés dans le congélateur que la quantité qui congèlera dans l’intervalle de 24 heures (pas plus de 2 à 3 lb [907 à 1 350 g par L] d’aliments par pied cube d’espace dans le congélateur). Laisser assez d’espace dans le congélateur pour permettre la circulation d’air entre les emballages. S’assurer aussi de laisser assez d’espace à l’avant pour que la porte se ferme hermétiquement.

Pour plus de renseignements au sujet de la préparation des aliments pour la congélation, consulter un guide pour congélateur ou un livre de recettes fiable.

PORTE

Compartiment inclinable de la porte du

congéalateur

(sur certains modèles)

Enlever et replacer le compartiment :

1. Enlever le compartiment en tirant sur les butées derrière le

panier pour le libérer de la doublure de la porte.

2. Replacer le compartiment en alignant les butées avec les boutons sur les côtés de la doublure de la porte. Enclencher fermement les butées sur les boutons tel qu'indiqué.

Page 48

Compartiment fraîcheur

De l'air froid du congélateur passe directement au compartiment de la porte sous les évents.

REMARQUE : Le compartiment à produits laitiers et la grille à cannettes ne sont pas froids.

Commande du compartiment fraîcheur

La commande du compartiment fraîcheur se trouve sur le côté gauche du compartiment du réfrigérateur.

Tringles dans la porte

Les tringles dans la porte peuvent être enlevées pour faciliter le nettoyage.

Tringles enclenchables dans la porte

Pour retirer et réinstaller les tringles :

1. Retirer les tringles en appuyant légèrement sur le devant du

support tout en tirant hors de la languette intérieure. Répéter ces étapes pour l’autre extrémité de la tringle.

2. Réinstaller les tringles en alignant les extrémités des supports avec les attaches de chaque côté de la paroi de la porte. Enclencher fermement le support et la tringle dans les attaches au-dessus de la tablette tel qu’indiqué.

Tringles déposées dans la porte

Pour retirer et réinstaller les tringles :

1. Retirer les tringles en les soulevant tout droit à chaque

extrémité de la tringle.

2. Réinstaller les tringles en glissant la tringle de la tablette dans les fentes sur la porte et en poussant la tringle tout droit jusqu’à l’arrêt.

■ Tourner la commande dans le sens horaire (vers la droite)

pour diminuer la circulation d'air froid dans le compartiment et le rendre ainsi moins froid.

■ Tourner la commande dans le sens antihoraire (vers la

gauche) pour augmenter la circulation d'air froid dans le compartiment et le rendre ainsi plus froid.

Balconnets dans la porte

(sur certains modèles)

Pour retirer et réinstaller les balconnets :

1. Retirer le balconnet en le soulevant et le tirant tout droit.

2. Réinstaller le balconnet en le glissant en place au-dessus du

support désiré et en le poussant jusqu’à ce qu’il s’arrête.

Page 49

ENTRETIEN DU RÉFRIGÉRATEUR

Nettoyage

AVERTISSEMENT

Risque d'explosion Utiliser un produit de nettoyage ininflammable. Le non-respect de cette instruction peut causer

un décès, une explosion ou un incendie.

Les sections de réfrigération et de congélation se dégivrent automatiquement. Toutefois, nettoyer les deux sections au moins une fois par mois pour empêcher une accumulation d'odeurs. Essuyer les renversements immédiatement.

Nettoyage du réfrigérateur

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Retirer toutes les pièces amovibles de l'intérieur, telles que

les tablettes, bacs, etc.

3. Laver à la main, rincer et sécher les pièces amovibles et les

surfaces internes à fond. Utiliser une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède.

■ Ne pas utiliser des nettoyants abrasifs tels que les

nettoyants à vitre en atomiseurs, nettoyants à récurer, liquides inflammables, cires nettoyantes, détergents concentrés, eaux de Javel ou nettoyants contenant du pétrole sur les pièces en plastique, les garnitures intérieures et de portes ou les joints de portes. Ne pas utiliser d'essuie-tout, tampons à récurer ou autres outils de nettoyage abrasifs. Ces produits risquent d'égratigner ou d'endommager les matériaux.

■ Pour aider à éliminer les odeurs, on peut laver les parois

intérieures avec un mélange d'eau tiède et de bicarbonate de soude (2 c. à soupe pour 1 pinte [26 g pour 0,95 L] d'eau).

4. Déterminer si votre réfrigérateur a un extérieur en métal peint,

aluminium brossé, un fini d'apparence acier inoxydable Satina™ ou en acier inoxydable et choisir la méthode de nettoyage appropriée.

REMARQUE : Le fini Satina™ apparence inox a une couleur lisse, uniforme avec un fini brillant qui résiste aux traces de doigts. L'acier inoxydable a souvent une texture grenelée unique avec des variations de couleur, ce qui est naturel pour l'acier.

Métal peint : Laver les surfaces extérieures avec une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède. Ne pas utiliser de nettoyant fort ou abrasif, ni de nettoyant conçu pour l'acier inoxydable. Sécher à fond avec un linge doux. Pour mieux protéger les surfaces métalliques extérieures peintes contre les dommages, appliquer une cire pour appareil électroménager (ou cire en pâte) avec un linge propre et doux. Ne pas cirer les pièces en plastique.

Aluminium brossé : Laver avec une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède. Ne pas utiliser de nettoyant fort ou abrasif, ni de nettoyant conçu pour l'acier inoxydable. Sécher à fond avec un linge doux.

Fini d'apparence acier inoxydable Satina™ : Laver avec une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède. Ne pas utiliser de nettoyant fort ou abrasif, ni de nettoyant conçu pour l'acier inoxydable. Sécher à fond avec un linge doux.

Fini en acier inoxydable : Laver avec une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède. Ne pas utiliser de nettoyants abrasifs. Sécher à fond avec un linge doux.

■ Pour que votre réfrigérateur en acier inoxydable conserve

son aspect neuf et pour enlever les petites égratignures ou marques, il est suggéré d'utiliser le Nettoyant et poli pour acier inoxydable approuvé par le fabricant.

IMPORTANT : Ce nettoyant doit être utilisé sur les pièces en acier inoxydable uniquement!

Veiller à ce que le nettoyant et poli pour acier inoxydable n'entre pas en contact avec les pièces de plastique telles que garnitures, couvercles de distributeurs ou joints de porte. En cas de contact accidentel, nettoyer la pièce de plastique avec une éponge et un détergent doux et de l'eau tiède. Sécher à fond avec un linge doux. Pour commander le nettoyant, voir la section “Accessoires”.

5. Le condenseur n'a pas besoin d'être nettoyé souvent dans

des conditions de fonctionnement normales. Si l'environnement est particulièrement graisseux, poussiéreux, ou s'il y a des animaux domestiques dans la maison, le condenseur devrait être nettoyé tous les 2 ou 3 mois pour assurer une efficacité maximum.

Si vous avez besoin de nettoyer le condenseur :

■ Retirer la grille de la base. Voir la section “Grille de la

base” ou “Retirer la porte”.

■ Utiliser un aspirateur à brosse douce pour nettoyer la

grille, les endroits ouverts derrière la grille et la surface à l'avant du condenseur.

■ Replacer la grille de la base une fois terminé.

6. Brancher le réfrigérateur ou reconnecter la source de courant

électrique.

Page 50

Remplacement des ampoules d’éclairage

REMARQUE : Votre réfrigérateur ne pourra pas accommoder toutes les ampoules pour les appareils ménagers. S’assurer de faire le remplacement par une ampoule de grosseur et de forme semblables. La lampe du distributeur demande une ampoule pour service intense de 10 watts et toutes les autres lampes demandent une ampoule d’appareil ménager de 40 watts. Les ampoules de remplacement sont disponibles de votre marchand.

1. Débrancher le réfrigérateur ou débrancher la source de

courant électrique.

2. Enlever le protecteur d’ampoule s’il y a lieu, comme à

l'illustration.

REMARQUE : Pour nettoyer le protecteur d’ampoule, le laver à l’eau tiède et avec un détergent liquide. Bien rincer et sécher le protecteur d’ampoule.

3. Enlever l’ampoule d’éclairage et la remplacer par une de

même taille, force et puissance.

4. Replacer le protecteur d’ampoule s'il y a lieu, comme à

l'illustration.

5. Brancher le réfrigérateur ou reconnecter la source de courant

électrique.

Lampe de distributeur (sur certains modèles)

Style 1

Introduire la main dans l’espace de distribution pour enlever et remplacer l’ampoule.

Lumière du bac à légumes du réfrigérateur

■ Si nécessaire retirer le bac à légumes supérieur pour accéder

au protecteur de lumière du bac. Retirer le protecteur en soulevant les bouts hors des crochets tel qu'illustré.

■ Replacer le protecteur de lumière en insérant les bouts dans

les crochets. Si nécessaire, replacer le bac à légumes supérieur.

Lumière de la partie supérieure du congélateur (sur certains modèles)

Style 1

■ Enlever le protecteur de l’ampoule en saisissant le centre

supérieur du protecteur et le retirer vers l’avant en le tournant légèrement d’un côté. Si nécessaire, enlever le bac à légumes supérieur pour accéder au protecteur de l’ampoule du bac.

■ Replacer le protecteur de l’ampoule en insérant les

languettes à une extrémité dans les fentes sur la paroi interne du réfrigérateur ou du congélateur. Ensuite courber délicatement le protecteur au centre pour insérer les languettes à l’autre extrémité.

1. Lumière de distributeur

Style 2

Les lumières du distributeur sont des DEL et ne devraient pas avoir besoin d'être changées. Si les lumières du distributeur ne fonctionnent pas, vérifier que le détecteur de lumière n'est pas bloqué (en mode NIGHT LIGHT). Voir la section "Dépannage" pour de plus amples informations.

Lumière du tableau de commande du réfrigérateur

Accéder à l’arrière du tableau de commande du réfrigérateur pour enlever et remplacer l’ampoule d’éclairage.

Style 2

■ Enlever le protecteur d’ampoule en saisissant les côtés et en

pressant vers le centre tout en tirant le protecteur vers l’avant.

■ Replacer le protecteur d’ampoule en insérant les languettes

dans les fentes sur la paroi interne du congélateur. Pousser le protecteur jusqu’à ce qu’il s’enclenche en position.

Page 51

Lumière inférieure du congélateur (sur certains modèles)

Style 1 - sous le bac à glaçons

■ Enlever le protecteur d’ampoule en saisissant les côtés et en

pressant vers le centre. Lorsque les crochets latéraux du protecteur sont dégagés de la paroi interne du congélateur, retirer le protecteur.

■ Replacer le protecteur de l’ampoule en pressant les côtés

vers le centre et en insérant les crochets latéraux dans les fentes. Une fois que les crochets latéraux sont en place, enclencher la languette avant dans la fente.

Style 2 - arrière du panier du congélateur

■ En fonction du modèle que vous avez, enlever le panier

supérieur du congélateur ou la tablette du panier supérieur du congélateur. Enlever le protecteur d’ampoule en dévissant la vis Phillips au-dessus du protecteur. Faire tourner avec précaution le protecteur jusqu’à ce que la languette gauche puisse être tirée doucement de la paroi du congélateur.

■ Replacer le protecteur d’ampoule en insérant la languette

gauche dans la paroi du congélateur. Aligner la languette supérieure avec le trou de la vis et replacer la vis.

Pannes de courant

Si le service doit être interrompu pendant 24 heures ou moins, garder les deux portes du réfrigérateur fermées pour aider les aliments à demeurer froids et congelés.

Si le service doit être interrompu pendant plus de 24 heures, faire l’une des choses suivantes :

■ Retirer tous les aliments congelés et les entreposer dans un

casier frigorifique.

■ Placer 2 lb (907 g) de neige carbonique dans le congélateur

pour chaque pied cube (28 L) d’espace de congélation. Ceci permettra de garder les aliments congelés durant deux à quatre jours.

■ S’il n’y a pas de casier frigorifique ni de neige carbonique,

consommer ou mettre immédiatement en conserve les aliments périssables.

À NOTER : Un congélateur plein restera froid plus longtemps qu’un congélateur partiellement rempli. Un congélateur plein de viande demeure froid plus longtemps qu’un congélateur rempli de pains et de pâtisseries. Si les aliments contiennent des cristaux de glace, ils peuvent être remis à congeler même si la qualité et la saveur risquent d’être affectées. Si les aliments semblent de piètre qualité, les jeter.

Entretien avant les vacances ou lors d’un

déménagement

Vacances

Si vous choisissez de laisser le réfrigérateur en fonctionnement pendant votre absence :

1. Consommer tous les aliments périssables et congeler les

autres.

2. Si votre réfrigérateur a une machine à glaçons automatique :

■ Soulever le bras de commande en broche à la position

OFF (élevée) ou déplacer le commutateur à la position OFF (arrêt) à droite.

■ Fermer l’approvisionnement d’eau de la machine à

glaçons.

3. Vider le bac à glaçons.

Page 52

Si vous choisissez d’arrêter le fonctionnement du réfrigérateur avant votre absence :

1. Enlever tous les aliments du réfrigérateur.

2. Si votre réfrigérateur a une machine à glaçons automatique :

■ Fermer l’approvisionnement d’eau de la machine à

glaçons au moins une journée à l’avance.

■ Lorsque la dernière quantité de glaçons est déposée,

soulever le bras de commande en broche à la position OFF (élevée) ou déplacer le commutateur à la position OFF (arrêt) à droite.

3. Tourner la commande du thermostat (ou la commande du

réfrigérateur, selon le modèle) à OFF(arrêt). Voir “Utilisation des commandes”.

4. Nettoyer le réfrigérateur, l’essuyer et bien le sécher.

5. À l’aide d’un ruban adhésif, placer des blocs de caoutchouc

ou de bois dans la partie supérieure de chaque porte de façon à ce qu’elles soient suffisamment ouvertes pour permettre l'entrée de l’air à l’intérieur, afin d’éviter l’accumulation d’odeur ou de moisissure.

Déménagement

Lorsque vous déménagez votre réfrigérateur à une nouvelle habitation, suivre ces étapes pour préparer le déménagement.

1. Si votre réfrigérateur a une machine à glaçons automatique :

■ Fermer l’approvisionnement d’eau de la machine à

glaçons au moins une journée à l’avance.

■ Débrancher la canalisation d’eau de l’arrière du

réfrigérateur.

■ Lorsque la dernière quantité de glaçons est déposée,

soulever le bras de commande en broche à la position OFF (élevée) ou déplacer le commutateur à la position OFF (arrêt) à droite.

2. Retirer tous les aliments du réfrigérateur et placer tous les

aliments congelés dans de la neige carbonique.

3. Vider le bac à glaçons.

4. Tourner la commande du thermostat (ou la commande du

réfrigérateur, selon le modèle) à OFF (arrêt). Voir “Utilisation des commandes”.

5. Débrancher le réfrigérateur.

6. Vider l’eau du plat de dégivrage.

7. Nettoyer, essuyer et sécher à fond.

8. Retirer toutes les pièces amovibles, bien les envelopper et les

attacher ensemble à l’aide de ruban adhésif pour qu’elles ne bougent pas ni ne s’entrechoquent durant le déménagement.

9. Selon le modèle, soulever le devant du réfrigérateur pour qu’il

roule plus facilement OU visser les pieds de nivellement pour qu’ils n’égratignent pas le plancher. Voir la section “Fermeture des portes” ou “Nivellement du réfrigérateur”.

10. Fermer les portes à l’aide de ruban adhésif et fixer le cordon

d’alimentation à la caisse du réfrigérateur.

Lorsque vous arriverez à votre nouvelle habitation, remettre tout en place et consulter la section “Instructions d’installation” pour les instructions de préparation. Aussi, si votre réfrigérateur a une machine à glaçons automatique, rappelez-vous de raccorder l’approvisionnement d’eau au réfrigérateur.

DÉPANNAGE

Essayer les solutions suggérées ici en premier afin d’éviter les coûts d’une visite de service inutile.

Le réfrigérateur ne fonctionne pas

■ Le cordon d’alimentation électrique est-il débranché?

Brancher sur une prise à 3 alvéoles reliée à la terre.

■ Un fusible est-il grillé ou le disjoncteur s’est-il déclenché?

Remplacer le fusible ou réenclencher le disjoncteur.

■ Le réglage du réfrigérateur ou du congélateur est-il à la

position OFF (arrêt)? Voir la section “Utilisation des

commandes”.

■ Le réfrigérateur est-il en train de se dégivrer? Vérifier pour

voir si le réfrigérateur fonctionne au bout de 30 minutes. Le réfrigérateur exécutera régulièrement un programme automatique de dégivrage.

■ Le réfrigérateur ne refroidit pas? Pour les modèles avec

commandes numériques, tourner l’appareil à OFF ensuite à ON de nouveau pour la remise en marche. Voir la section “Utilisation des commandes”. Si cette action ne corrige pas le problème, faire un appel de service.

Les ampoules n’éclairent pas

■ Le cordon d’alimentation électrique est-il débranché?

Brancher sur une prise à 3 alvéoles reliée à la terre.

■ Une ampoule d’éclairage est-elle desserrée dans la

douille ou grillée? Voir la section “Remplacement des

ampoules d’éclairage”.

■ La lumière du distributeur est-elle réglée sur ON? La

lumière du distributeur ne fonctionnera que si les leviers sont activés. Si on souhaite avoir la lumière du distributeur en permanence, régler la lumière du distributeur sur ON ou NIGHT LIGHT.

■ La lumière du distributeur est-elle réglée sur NIGHT

LIGHT? Si le distributeur est réglé en mode NIGHT LIGHT,

vérifier que le détecteur de lumière du distributeur n'est pas bloqué. Pour de plus amples informations, voir la section “Distributeurs d'eau et de glace”.

REMARQUE : Les lumières du distributeur sont DEL et ne devraient pas avoir besoin d'être changées. Si les lumières du distributeur ne fonctionnent toujours pas, Voir la section “Assistanc ou Service” pour obtenir de l'aide.

Page 53

Le plat de dégivrage contient de l’eau

■ Le réfrigérateur est-il en train de se dégivrer? L’eau

s’évaporera. C’est normal pour l’eau de dégoutter dans le plat de dégivrage.

■ Y a-t-il plus d’humidité que d’habitude? Prévoir que l’eau

dans le plat de dégivrage prend plus de temps à s’évaporer. Ceci est normal quand il fait humide.

Le moteur semble fonctionner excessivement

■ La température ambiante est-elle plus chaude que

d’habitude? Prévoir que le moteur fonctionnera plus

longtemps dans des conditions de chaleur. Pour des températures ambiantes normales, prévoir que le moteur fonctionne environ 40 % à 80 % du temps. Dans des conditions plus chaudes, prévoir un fonctionnement encore plus fréquent.

■ Vient-on d’ajouter une grande quantité d’aliments au

réfrigérateur? L’addition d’une grande quantité d’aliments

réchauffe le réfrigérateur. Il est normal que le moteur fonctionne plus longtemps afin de refroidir de nouveau le réfrigérateur.

■ Les portes sont-elles ouvertes fréquemment? Prévoir que

le moteur fonctionnera plus longtemps dans ce cas. Afin de conserver l’énergie, essayer de sortir tout ce dont vous avez besoin du réfrigérateur à la fois, garder les aliments organisés de sorte qu’ils soient faciles à trouver et fermer la porte dès que les aliments sont retirés.

■ Les réglages sont-ils faits correctement pour les

conditions ambiantes? Voir la section “Utilisation des

commandes”.

■ Les portes sont-elles complètement fermées? Pousser les

portes pour qu’elles soient bien fermées. Si les portes ne se ferment pas complètement, voir “Les portes ne se ferment pas complètement” plus loin dans cette section.

■ Les serpentins du condenseur sont-ils sales? Cette

situation empêche le transfert de l’air et fait travailler davantage le moteur. Nettoyer les serpentins du condenseur. Voir la section “Nettoyage”.

■ Les joints des portes sont-ils hermétiques sur tout le

contour? Contacter une personne qualifiée ou un technicien. REMARQUE : Votre réfrigérateur neuf fonctionnera plus

longtemps que l’ancien appareil du fait de son moteur très efficace.

Le réfrigérateur semble faire trop de bruit

■ Les bruits peuvent être normaux pour votre réfrigérateur.

Voir la section “Sons normaux”.

La machine à glaçons ne produit pas de glaçons ou trop peu

■ La machine à glaçons vient-elle juste d’être installée?

Attendre 72 heures pour le commencement de la production complète de glaçons. Une fois que le réfrigérateur a refroidi, la machine à glaçons devrait commencer à produire de 70 à 120 glaçons toutes les 24 heures.

■ La température du congélateur est-elle assez froide pour

produire des glaçons? Attendre 24 heures après la

connexion de la machine à glaçons pour la production de glaçons. Voir la section “Utilisation des commandes”.

■ Le bras de commande en broche de la machine à glaçons

est-il en position OFF (élevée) (sur certains modèles)?

Abaisser le bras de commande en broche à la position ON (abaissée). Voir la section “Machine à glaçons et bac/seau d'entreposage”.

■ Le commutateur de la machine à glaçons est-il à la

position OFF (à droite) (sur certains modèles)? Déplacer le

commutateur de la machine à glaçons à la position ON (à gauche). Voir la section “Machine à glaçons et bac/seau d’entreposage”.

■ Le robinet d'arrêt de la canalisation d’eau reliée au

réfrigérateur est-il ouvert? Ouvrir le robinet d’eau. Voir la

section “Raccordement de la canalisation d’eau”.

■ Y a-t-il de l’eau dans le moule de la machine à glaçons ou

est-ce qu’aucun glaçon n’a été produit? Vérifier pour voir si

le réfrigérateur a été branché à la canalisation d’eau de la maison, et si le robinet d’arrêt de la canalisation est ouvert. Voir la section “Raccordement de la canalisation d’eau.”

■ Un glaçon est-il coincé dans le bras de l’éjecteur?

Accéder à la machine à glaçons en baissant la porte du détecteur du bac à glaçons sur le côté supérieur gauche de l’intérieur du congélateur. En baissant la porte du détecteur, lever la porte de service de la machine à glaçons et enlever la glace de l’éjecteur à l’aide d’un ustensile en plastique. Voir la section “Machine à glaçons et bac/seau d’entreposage”.

■ Une grande quantité de glaçons vient-elle d’être enlevée?

Attendre 24 heures pour que la machine à glaçons produise plus de glaçons.

■ Les réglages sont-ils faits correctement? Voir la section

“Utilisation des commandes”.

■ Un filtre à eau est-il installé sur le réfrigérateur? Le filtre

peut être obstrué ou installé incorrectement. Vérifier d’abord les instructions d’installation du filtre pour s’assurer que le filtre a été bien installé et qu’il n’est pas obstrué. Si l’installation ou l’obstruction n’est pas le problème, téléphoner à une personne qualifiée ou un technicien.

REMARQUE : Si cette situation n’est pas attribuable à ce qui précède, il peut exister un problème avec la canalisation d’eau. Faire un appel de service.

Page 54

Mauvais goût, odeur ou couleur grise des glaçons

■ Les raccords de plomberie sont-ils neufs et causent-ils

une décoloration et un mauvais goût des glaçons? Jeter les premières quantités de glaçons.

■ Les glaçons ont-ils été gardés trop longtemps? Jeter les

vieux glaçons et en faire une nouvelle provision.

■ Le congélateur et le bac à glaçons ont-ils besoin d’être

nettoyés? Voir la section “Nettoyage” ou “Machine à glaçons

et bac/seau d’entreposage”.

■ Les aliments dans le congélateur ou le réfrigérateur ont-

ils été bien emballés? Utiliser un emballage hermétique et à

l’épreuve de l’humidité pour aider à empêcher le transfert d’odeur aux aliments entreposés.

■ L’eau contient-elle des minéraux (tels que le soufre)?

L’installation d’un filtre peut être requise afin d’enlever les minéraux.

■ Un filtre à eau est-il installé sur le réfrigérateur? Une

décoloration grise ou foncée de la glace indique que le système de filtration de l’eau a besoin d’un rinçage additionnel. Faire couler de l’eau supplémentaire dans le distributeur d’eau pour mieux nettoyer le système de filtration de l’eau (au moins 2 à 3 gallons [8 à 12 L] ou pendant 6 à 7 minutes initialement). Jeter la glace décolorée.

Le distributeur de glaçons ne fonctionne pas correctement

■ La porte du congélateur est-elle fermée complètement?

Pousser la porte pour qu’elle soit bien fermée. Si elle ne ferme pas complètement, voir plus loin dans cette section “Les portes ne se ferment pas complètement”.

■ Le bac à glaçons est-il correctement installé? Le bac doit

être d’aplomb. Pour retirer et replacer le bac, appuyer sur le bouton de dégagement du côté droit du seau et le soulever droit vers le haut. Replacer le seau dans la porte en vous assurant qu’il est bien aligné et bien enclenché en place. Voir la section “Machine à glaçons et bac/seau d’entreposage”.

■ Les mauvais glaçons ont-ils été ajoutés au bac ou au

seau? Utiliser seulement des glaçons produits par la machine

à glaçons courante. Si d’autres glaçons ont été ajoutés, enlever tous les cubes et vérifier pour voir si un glaçon s’est coincé dans la goulotte.

■ Les glaçons ont-ils gelé dans le bac à glaçons?

Secouer le bac à glaçons pour séparer les glaçons. Si les glaçons ne se séparent pas, vider le bac ou le seau et attendre 24 heures pour que le stock de glaçons soit regarni.

■ La glace a-t-elle fondu autour de la tige en métal dans le

seau à glaçons? Vider les glaçons et nettoyer le seau à

glaçons complètement. Attendre 24 heures pour que la machine à glaçons regarnisse le stock. Ne pas essayer d’enlever la glace fondue avec un objet pointu. Vous pourriez endommager le seau à glaçons.

■ Un glaçon est-il coincé dans la goulotte? Dégager le

glaçon de la goulotte à l’aide d’un ustensile en plastique. Ne pas utiliser un article pointu pour enlever la glace. Vous pourriez causer des dommages.

■ Est-ce que le distributeur de glaçons se bloque lors de la

distribution de glace “concassée”? Arrêter la distribution

de glace. Changer le bouton de “glace concassée” (crushed) à “glaçons” (cubed). Abaisser le bras du distributeur avec un

verre robuste. Si les glaçons sont distribués correctement, remettre le bouton à “glace concassée” (crushed) et recommencer la distribution. Voir la section “Distributeur d’eau et de glaçons”.

■ Y a-t-il des glaçons dans le seau? Voir “La machine à

glaçons ne produit pas de glaçons” plus haut dans cette section.

■ Le bras de distribution a-t-il été tenu trop longtemps?

Dégager le bras de distribution. Les glaçons cesseront d’être distribués lorsque le bras est tenu trop longtemps. Attendre 3 minutes pour que le moteur du distributeur soit réglé de nouveau avant d’être utilisé. Prendre de grandes quantités de glaçons directement du bac à glaçons plutôt que du distributeur.

Le seau à glaçons est difficile à enlever

■ Est-ce que le seau à glaçons est difficile à enlever (sur

certains modèles)? Sur les modèles avec seau à glaçons

dans la porte du congélateur, choisir “glaçons” (cubed). Avec un verre robuste, abaisser rapidement et dégager le bras de distribution de glace. Lorsque la porte du congélateur est ouverte, abaisser le bouton de dégagement du seau à glaçons et soulever. Voir la section “Machine à glaçons et bac/seau d’entreposage”.

Le distributeur d’eau ne fonctionne pas bien

■ Le système d’eau s’est-il rempli? Le système d’eau a

besoin d’être rempli la première fois qu’il est utilisé. Utiliser un contenant solide pour appuyer sur la barre de distribution jusqu’à ce que l’eau commence à couler. Purger le système d’eau en laissant couler et en jetant 2 à 3 gallons (8 à 12 L) d’eau. Le nettoyage du système prendra environ 6 à 7 minutes et aidera à dégager l’air du conduit. Un écoulement additionnel peut être requis dans certains domiciles. Voir la section “Distributeur d’eau et de glaçons”.

■ Le robinet de fermeture d’eau est-il ouvert ou la

canalisation d’eau est-elle raccordée à la source? Vérifier

pour s’assurer que le robinet d’arrêt d’eau est ouvert et que la source d’eau est connectée au réfrigérateur. Voir la section “Raccordement de la canalisation d’eau”.

■ Le robinet de fermeture d’eau est-il obstrué ou

incorrectement installé? Voir la section “Raccordement de

la canalisation d’eau”. Si l'obstruction ou l'installation n'est pas un problème, faire un appel de service ou faire venir un plombier.

■ La canalisation de la source d’eau du domicile comporte-

t-elle une déformation? Si vous découvrez ou soupçonnez

une déformation de la canalisation d’eau, faire un appel de service.

■ Un filtre à eau est-il installé sur le réfrigérateur? Le filtre

peut être obstrué ou incorrectement installé. Vérifier d’abord les instructions d’installation du filtre pour s’assurer que le filtre a été installé correctement et n’est pas obstrué. Si l’installation ou l’obstruction n’est pas un problème, faire un appel de service.

L’eau ou la glace coule du distributeur

■ La glace se renverse-t-elle parce que le verre n’est pas

tenu sous le distributeur de glaçons assez longtemps?

Tenir le contenant sous la goulotte de glaçons pendant 2 à 3 secondes après avoir relâché le bras de distribution. Une petite quantité d'eau ou de glaçons peut être distribuée après le dégagement du bras.

Page 55

■ Un glaçon coincé dans la goulotte maintient-il ouverte la

porte de distribution? Enlever le glaçon.

■ Un filtre à eau est-il installé sur le réfrigérateur? Il peut y

avoir de l’air dans les canalisations du système de filtration de l’eau ce qui cause des gouttes. Une purge supplémentaire pourrait aider à faire sortir l’air des canalisations. L’utilisation normale du distributeur devrait expulser l’air des canalisations en deçà de 24 à 72 heures.

Le débit d’eau du distributeur diminue beaucoup

■ Un filtre à eau est-il installé sur le réfrigérateur? Le filtre

peut être plein ou incorrectement installé. Ôter la cartouche du filtre à eau. Voir la section “Système de filtration de l’eau”. Faire fonctionner le distributeur. Si le débit d’eau augmente de façon notable, remplacer le filtre.

L’eau du distributeur n’est pas assez froide

■ Le réfrigérateur vient-il d’être installé? Attendre 24 heures

pour que le réfrigérateur refroidisse complètement.

■ Une grande quantité d’eau a-t-elle été récemment

distribuée? Attendre 24 heures pour que l’eau refroidisse complètement.

■ N’a-t-on pas récemment distribué de l’eau? Le premier

verre d’eau peut ne pas être froid. Jeter le premier verre d’eau.

Il y a une accumulation d’humidité à l’intérieur

■ Les ouvertures d’aération sont-elles obstruées dans le

réfrigérateur? Enlever tous les objets en avant des

ouvertures d’air. Se référer à la section “Pour s’assurer d’une circulation d’air appropriée” pour l’emplacement des ouvertures d’air.

■ La ou les portes sont-elles ouvertes souvent? Pour éviter

l’accumulation d’humidité, essayer de sortir tout ce dont vous avez besoin du réfrigérateur à la fois, en gardant les aliments organisés et en fermant la porte dès que les aliments sont retirés.

■ La pièce est-elle humide? Il est normal que l’humidité

s’accumule à l’intérieur du réfrigérateur lorsque l’air de la pièce est humide.

■ Les aliments sont-ils bien emballés? Vérifier que tous les

aliments sont bien emballés. Essuyer les contenants humides d’aliments avant de les placer au réfrigérateur.

■ Les réglages sont-ils faits correctement pour les

conditions ambiantes? Voir la section “Utilisation des

commandes”.

■ Un programme autodégivreur vient-il de se terminer? Il

est normal que des gouttelettes se forment après que le réfrigérateur se dégivre automatiquement.

Les portes ne se ferment pas complètement

La cloison entre les deux sections est tiède

La température tiède est probablement attribuable à un fonctionnement normal du réglage automatique de l’humidité de l’extérieur. En cas de doute, faire un appel de service.

La température est trop tiède

■ Les ouvertures d’aération sont-elles bloquées dans une

section ou l’autre? Cette obstruction empêche le

mouvement de l’air froid du congélateur au réfrigérateur. Enlever tous les objets placés en avant des ouvertures d’aération. Consulter la section “Pour s’assurer d’une circulation d’air appropriée” pour l’emplacement des ouvertures d’aération.

■ La ou les portes sont-elles ouvertes souvent? Prévoir que

le réfrigérateur deviendra tiède dans ce cas. Pour garder le réfrigérateur froid, essayer de sortir tout ce dont vous avez besoin du réfrigérateur à la fois, garder les aliments bien rangés et fermer la porte dès que les aliments sont retirés.

■ Vient-on d’ajouter une grande quantité d’aliments au

réfrigérateur ou au congélateur? L’addition d’une grande

quantité d’aliments réchauffe le réfrigérateur. Plusieurs heures peuvent être nécessaires pour que le réfrigérateur revienne à la température normale.

■ Les réglages sont-ils faits correctement pour les

conditions ambiantes? Voir la section “Utilisation des

commandes”.

■ Le réfrigérateur ne refroidit pas? Pour les modèles avec

■ Les emballages d’aliments empêchent-ils la porte de

fermer? Réorganiser les contenants de sorte qu’ils soient

plus rapprochés et prennent moins d’espace.

■ Le bac/seau à glaçons est-il bien installé? Pour les

modèles avec un bac à glaçons classique, pousser le bac jusqu'au fond. Si le bac à glaçons ne va pas jusqu'au fond, il n'est peut-être pas droit. Le retirer et essayer de nouveau. Pour les modèles avec un seau à glaçons situé dans la porte du congélateur, le seau doit être d'aplomb. Pour retirer le seau, appuyer sur le bouton de dégagement du côté droit du seau et le soulever tout droit. Replacer le seau dans la porte en vous assurant qu'il est bien aligné et bien en place. Voir “Machine à glaçons et bac/seau d'entreposage”.

■ Les plats, tablettes, bacs ou paniers sont-ils en bonne

position? Placer le couvercle du bac à légumes et tous les plats, tablettes, bacs et paniers à la position correcte. Voir plus de renseignements à la section ``Tiroir convertible à viande/légumes, bac à légumes et couvercles`` pour plus de renseignements.

■ Les joints sont-ils collants? Nettoyer les joints d'étanchéité

conformément aux directions dans la section “Nettoyage”.

■ Le réfrigérateur branle-t-il ou semble-t-il instable? Niveler

le réfrigérateur. Consulter la section “Fermeture des portes” ou “Nivellement du réfrigérateur” selon le modèle que vous avez.

■ Les portes ont-elles été enlevées durant l’installation de

l’appareil et mal réinstallées? Enlever et replacer les portes

en suivant la section “Enlèvement des portes” sur certains modèles ou faire venir un technicien qualifié.

Les portes sont difficiles à ouvrir

■ Les joints sont-ils sales ou collants? Nettoyer les joints

d'étanchéité conformément aux directives dans la section “Nettoyage”.

Page 56

ASSISTANCE OU SERVICE

Avant de demander une assistance ou un service, veuillez vérifier la section “Dépannage”. Cette vérification peut vous faire économiser le coût d’une visite de réparation. Si vous avez encore besoin d’aide, suivre les instructions ci-dessous.

Lors d’un appel, veuillez connaître la date d’achat et les numéros au complet de modèle et de série de votre appareil. Ces renseignements nous aideront à mieux répondre à votre demande.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d’utiliser seulement des pièces d’origine FSP fonctionneront bien parce qu’elles sont fabriquées selon les mêmes spécifications précises utilisées pour fabriquer chaque nouvel appareil Whirlpool.

Pour localiser des pièces de rechange FSP téléphoner à notre centre de service autorisé le plus proche.

Téléphoner sans frais au Centre d’interaction avec la clientèle Whirlpool Canada Inc. : 1-800-461-5681 Du lundi au vendredi - de 8 h 00 à 18 h 00 (HNE). Samedi - de 8 h 30 à 16 h 30 (HNE).

Nos consultants fournissent de l’assistance pour :

■ Caractéristiques et spécifications de notre gamme complète

d’appareils électroménagers.

■ Les références aux concessionnaires locaux.

. Les pièces de rechange FSP® conviendront et

Centre d’interaction avec la clientèle ou au

dans votre région,

Pour service au Canada

Téléphoner au 1-800-807-6777. Les techniciens de service désignés par Whirlpool Canada Inc. sont formés pour remplir la garantie des produits et fournir un service après la garantie partout au Canada.

Pour plus d’assistance

Si vous avez besoin de plus d’assistance, vous pouvez écrire à Whirlpool Canada Inc. en soumettant toute question ou problème à :

Whirlpool Canada Inc. Customer Interaction Center 1901 Minnesota Court Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez indiquer un numéro de téléphone où on peut vous joindre dans la journée.

Accessoires

Pour commander des filtres de rechange ou le nettoyant pour acier inoxydable, composer le 1-800-442-9991 et demander le numéro de pièce approprié ci-dessous ou contacter votre marchand Whirlpool autorisé. Au Canada, composer le

1-800-807-6777.

Nettoyant et poli pour acier inoxydable

Commander le n° de pièce 4396095

Cartouche de filtre à eau dans la grille de la base :

REMARQUE : Ne pas utiliser avec de l’eau microbiologiquement dangereuse ou de qualité inconnue sans une désinfection adéquate avant ou après le système.

Cartouches :

NL240 and L400 - commander le n° de pièce NL240V and L400V - commander le n° de pièce 4396509

4396508

Page 57

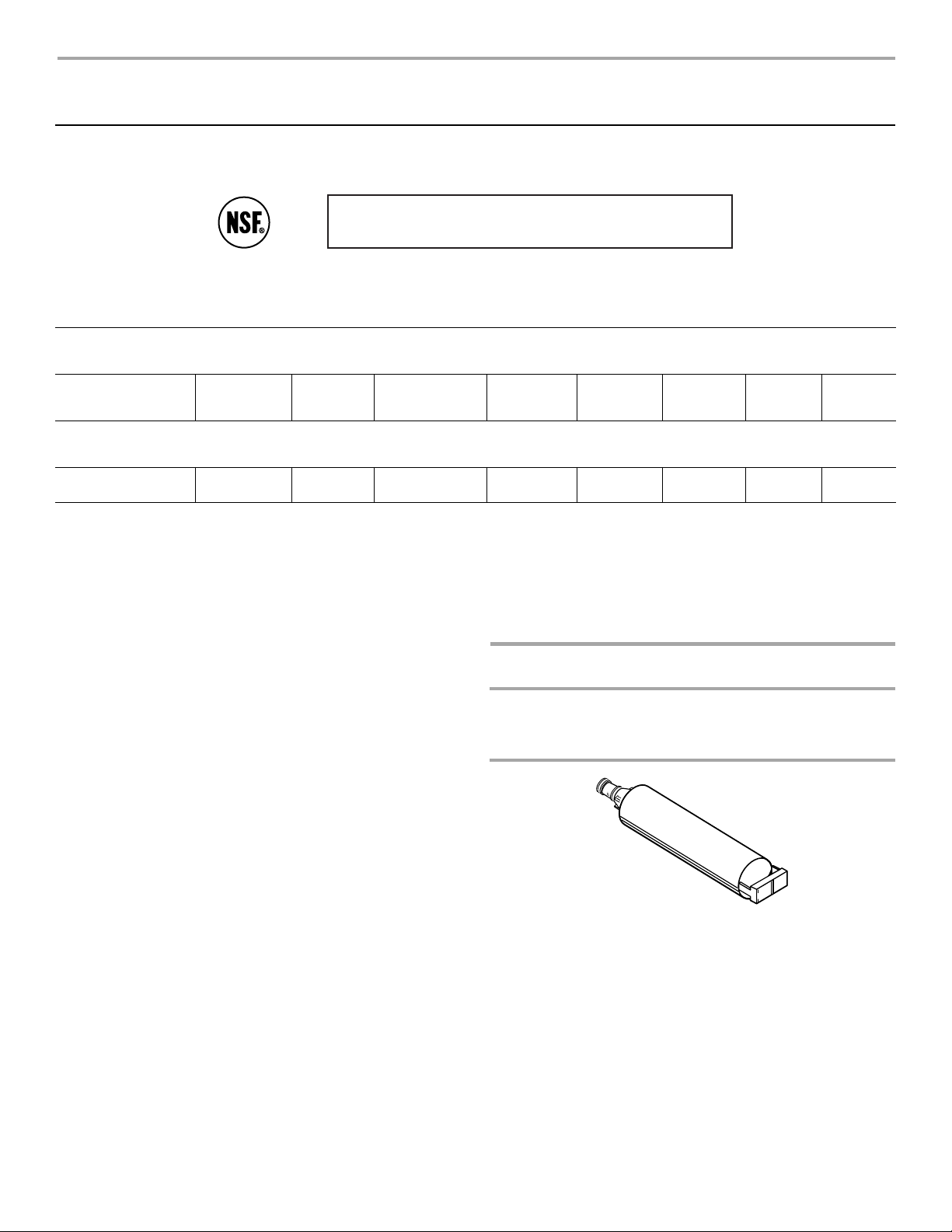

FEUILLES DE DONNÉES SUR LE PRODUIT

Système de filtration d’eau à la grille de la base

Modèle WF-NL240/NL240 Capacité 240 gallons (908 litres)

Modèle WF-L400/L400 Capacité 400 gallons (1514 litres

Produit testé et certifié par NSF International en vertu de la norme ANSI/NSF 42 (réduction du goût et de l'odeur du chlore, et particules (classe II*)); et en vertu de la norme ANSI/NSF 53 (réduction de plomb).

Ce produit a été testé selon les normes 42 et 53 ANSI/NSF pour la réduction des substances énumérées ci-dessous. La concentration des substances indiquées dans l’eau entrant dans le système a été réduite à une concentration moindre ou égale à la limite permissible pour l’eau qui quitte le système, tel que spécifié dans 42 et 53 ANSI/NSF.

)

Réd. de substances Effets esthétiques

Goût/odeur de chlore Particules (classe II*)

Réduction de contaminant

Plomb : à pH 6,5 Plomb : à pH 8,5

Critères de réduction NFS

≥50% ≥85%

Critères de réduction NFS

0,01mg/L 0,01mg/L

Affluent moyen

2,0 mg/L 833 333/mL

Affluent moyen

0,16 mg/L*** 0,15 mg/L***

Concentration dans l'eau à traiter

2,0 mg/L ± 10% Au moins 10 000 particules/mL

Concentration dans l'eau à traiter

0,15 mg/L ± 10% 0,15 mg/L ± 10%

Effluent maximal

0,03 mg/L 100 000/mL**

Effluent maximal

0,001 mg/L 0,001 mg/L

Effluent moyen

0,025 mg/L 40 667/mL

Effluent moyen

0,001 mg/L 0,001 mg/L

% de réd. minimale

98,5% 88,0%

% de réd. minimale

99,35% 99,31%

% de réd. moyenne

99,0% 95,1%

% de réd. moyenne

99,35% 99,31%

Numéro de test NSF

504232-01 507163-02

Numéro de test NSF

507610-01 507611-01

Paramètres de test : pH = 7,5 ± 0,5 à moins d’indications contraires. Débit = 0,5 gpm (1,9 Lpm). Pression = 60 lb/po² (413,7 kPa). Te m pérature = 63°F (17,2°C).

■ Il est essentiel que les exigences de fonctionnement,

d’entretien et de remplacement de filtre soient respectées pour que ce produit donne le rendement annoncé.

■ Modèle WF-NL240 Remplacer la cartouche au moins à tous

les 6 à 9 mois. Utiliser une cartouche de remplacement

■ Veuillez vous référer à la couverture ou à la section

“Assistance ou service” pour le nom, l’adresse et le numéro de téléphone du fabricant.

■ Veuillez vous référer à la section “Garantie” pour la garantie

limitée du fabricant. NL240, n° de pièce 4396508. Prix suggéré au détail en 2003 de 32,99 $US/49,95 $CAN. Les prix sont sujets à des changements sans préavis.

■ Modèle WF-L400 Le système de contrôle du filtre mesure la

Paramètres d’approvisionnement en eau

Approvisionnement en eau Pression d’eau Te mp érature d’eau Débit nominal

Directives d’application/

Collectivité ou puits 30 - 120 lb/po 33° - 100°F (0,6° - 37,8° C) 0,5 gpm (1,9 L/min.) à 60 lb/po

(207 - 827 kPa)

lumineux du filtre passe du jaune au rouge et il est recommandé de remplacer le filtre. Utiliser une cartouche de remplacement L400, n° de pièce 4396508. Prix suggéré au détail en 2003 de 32,99 $US/49,95 $CAN. Les prix sont sujets à des changements sans préavis.

■ Le produit ne doit être utilisé que pour l’eau froide seulement.

■ Ne pas utiliser avec de l’eau microbiologiquement

dangereuse ou de qualité inconnue sans une désinfection adéquate avant ou après le système.

Classe II - tailles des particules : > 1 à <5 µm

Critère de test : au moins 100 000 particules/mL (poussière de test fine AC).

Ces contaminants ne sont pas nécessairement présents dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions locales

***

de l'eau.

® NSF est une marque déposée de NSF International.

Page 58

Système de filtration d’eau à la grille de la base

Modèle WF-NL240V/NL240V Capacité 240 gallons (908 litres)

Réd. de substances Effets esthétiques

Goût/odeur de chlore P,articules (classe II*)

Réduction de contaminant

Plomb : à pH 6,5 Plomb : à pH 8,5

Mercure : à pH 6,5 Mercure : à pH 8,5

Benzène 0,005 mg/L 0,014 mg/L 0,015 ± 10% 0,0005 mg/L 0,0005 mg/L 96,4% 96,4% 507169-02 p-dichlorobenzène 0,075 mg/L 0,219 mg/L 0,225 ± 10% 0,0005 mg/L 0,0005 mg/L 99,77% 99,77% 507172-02 To xa p hène 0,003 mg/L 0,014 mg/L 0,015 ± 10% 0,0012 mg/L 0,001 mg/L 91,43% 92,6% 507171-02 Carbofuran 0,04 mg/L 0,077 mg/L 0,080 ± 10% 0,031 mg/L 0,0064 mg/L 59,7 % 91,6% 507168-02

Réd. de substances Effets esthétiques

Goût/odeur de chlore Particules (classe II*)

Réduction de contaminant

Plomb : à pH 6,5 Plomb : à pH 8,5

Mercure : à pH 6,5 Mercure : à pH 8,5

Benzène 0,005 mg/L 0,014 0,015 ± 10% 0,005 mg/L 0,0005 96,4% 96,4% 507169-02 p-dichlorobenzène 0,075 mg/L 0,219 0,225 ± 10% 0,0005 mg/L 0,0005 99,77% 99,77% 507172-02 To xa p hène 0,003 mg/L 0,014 0,015 ± 10% 0,0012 mg/L 0,001 91,43% 92,86% 507171-02 Carbofuran 0,04 mg/L 0,0768 0,080 ± 10% 0,031 mg/L 0,0057 59,7 % 92,5% 507168-02

Critères de réduction NFS

≥50% ≥85%

Critères de réduction NFS

0,01mg/L 0,01mg/L

0,003 mg/L 0,002 mg/L

Modèle WF-L400V/L400V Capacité 400 gallons (1514 litres)

Critères de réduction NFS

≥50% ≥85%

Critères de réduction NFS

0,01mg/L 0,01mg/L

0,003 mg/L 0,002 mg/L

Affluent moyen

2,0 mg/L 833 333/mL

Affluent moyen

0,16 mg/L*** 0,15 mg/L***

0,0062 mg/L 0,0061 mg/L

Affluent moyen

2,0 mg/L 833 333/mL

Affluent moyen

0,16 mg/L*** 0,15 mg/L***

0,0062 mg/L 0,0061 mg/L

Concentration dans l'eau à traiter

2,0 mg/L ± 10% Au moins 10 000 particules/mL

Concentration dans l'eau à traiter

0,15 mg/L ± 10% 0,15 mg/L ± 10%

0,006 mg/L ± 10% 0,006 mg/L ± 10%

Concentration dans l'eau à traiter

2,0 mg/L ± 10% Au moins 10 000 particules/mL

Concentration dans l'eau à traiter

0,15 mg/L ± 10% 0,15 mg/L ± 10%

0,006 mg/L ± 10% 0,006 mg/L ± 10%

Effluent maximal

0,03 mg/L 100 000/mL**

Effluent maximal

0,001 mg/L 0,001 mg/L

0,0003 mg/L 0,0009 mg/L

Effluent maximal

0,03 mg/L 100 000/mL**

Effluent maximal

0,001 mg/L 0,001 mg/L

0,0003 mg/L 0,0009 mg/L

Effluent moyen

0,02 mg/L 40 667/mL

Effluent moyen

0,001 mg/L 0,001 mg/L

0,00023 mg/L 0,00052 mg/L

Effluent moyen

0,02 mg/L 40 667/mL

Effluent moyen

0,001 mg/L 0,001 mg/L

0,00023 mg/L 0,00052 mg/L

% de réd. minimale

98,5% 88,0%

% de réd. minimale

99,35% 99,31%

95,2% 85,2%

% de réd. minimale

98,5% 90,9%

% de réd. minimale

99,35% 99,31%

95,2% 85,2%

% de réd. moyenne

99,0% 95,1%

% de réd. moyenne

99,35% 99,31%

96,8% 91,8%

% de réd. moyenne

99,0% 95,1%

% de réd. moyenne

99,35% 99,31%

96,22% 91,57%

Numéro de test NSF

504232-01 507163-02

Numéro de test NSF

507610-01 507611-01

507160-02 507161-02

Numéro de test NSF

504232-01 507163-02

Numéro de test NSF

507610-01 507611-01

507160-02 507161-02

■ Il est essentiel que les exigences de fonctionnement,

d’entretien et de remplacement de filtre soient respectées pour que ce produit donne le rendement annoncé.

■ Modèle WF-NL240V Remplacer la cartouche au moins à

tous les 6 à 9 mois. Utiliser une cartouche de remplacement NL240V, n° de pièce 4396509. Prix suggéré au détail en 2003 de 35,95 $US/59,95 $CAN. Les prix sont sujets à des changements sans préavis.

■ Modèle WF-L400V Le système de contrôle du filtre mesure la

quantité d’eau qui passe par le filtre et vous signale quand remplacer le filtre. Lorsque 90 % de la vie utile du filtre est écoulée, le témoin lumineux du filtre passe du vert au jaune. Lorsque 100 % de la vie utile du filtre est écoulée, le témoin lumineux du filtre passe du jaune au rouge et il est recommandé de remplacer le filtre. Utiliser une cartouche de remplacement L400V, n° de pièce 4396509. Prix suggéré au

pour la rétention des kystes peut être utilisé pour le

traitement d'une eau désinfectée qui peut contenir des kystes

filtrables.

■ Veuillez vous référer à la couverture ou à la section

“Assistance ou service” pour le nom, l’adresse et le numéro

de téléphone du fabricant.

■ Veuillez vous référer à la section “Garantie” pour la garantie

limitée du fabricant.

Directives d’application/

Paramètres d’approvisionnement en eau

Approvisionnement en eau Pression d’eau Te mp érature d’eau Débit nominal

Collectivité ou puits 30 - 120 psi (207 - 827 kPa) 33° - 100°F (0,6° - 37,8° C)

0,5 gpm (1,9 L/min.) à 60 psi. détail en 2003 de 35,95 $US/59,95 $CAN. Les prix sont sujets à des changements sans préavis.

■ Le produit ne doit être utilisé que pour l’eau froide seulement.

■ Ne pas utiliser avec de l’eau microbiologiquement

dangereuse ou de qualité inconnue sans une désinfection adéquate avant ou après le système. Un système homologué

Classe II - tailles des particules : > 1 à <5 µm

Critère de test : au moins 100 000 particules/mL (poussière de test fine AC).

Ces contaminants ne sont pas nécessairement présents dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions locales

***

de l'eau.

® NSF est une marque déposée de NSF International.

Page 59

GARANTIE DU RÉFRIGÉRATEUR WHIRLPOOL

GARANTIE COMPLÈTE DE UN AN

Pendant un an à compter de la date d’achat, lorsque ce réfrigérateur (à l’exclusion du filtre à eau) est utilisé et entretenu conformément aux instructions fournies avec le produit, Whirlpool Corporation paiera pour les pièces de rechange FSP

d'oeuvre pour corriger les vices de matériaux ou de fabrication. Les réparations doivent être effectuées par un établissement de service désigné par Whirlpool.

Sur les modèles avec filtre à eau : garantie limitée de 30 jours du filtre à eau. Pendant 30 jours à compter de la date d’achat, lorsque ce filtre est utilisé et entretenu conformément aux instructions fournies avec le produit, Whirlpool Corporation paiera pour le remplacement des pièces pour corriger les vices de matériaux et de fabrication.

et et les frais de main-

GARANTIE COMPLÈTE DE LA DEUXIÈME À LA CINQUIÈME ANNÉE INCLUSIVEMENT SUR LES COMPOSANTS DU SYSTÈME

De la deuxième à la cinquième année inclusivement à compter de la date d’achat, lorsque ce réfrigérateur est utilisé et entretenu conformément aux instructions fournies avec le produit, Whirlpool Corporation paiera pour les pièces de rechange FSP de main-d'oeuvre pour corriger les vices de matériaux ou de fabrication du système de réfrigération scellé. Ces pièces comprennent : compresseur, évaporateur, condenseur, dispositif de séchage et tubes de raccord. Les réparations doivent être effectuées par un établissement de service désigné par Whirlpool.

Whirlpool Corporation ne paiera pas pour :

Les visites de service pour rectifier l’installation du réfrigérateur, pour montrer à l’utilisateur comment se servir du réfrigérateur, pour remplacer des fusibles, rectifier le câblage électrique ou la plomberie du domicile ou remplacer des ampoules électriques

eau de rechange sauf ce qui est indiqué ci-dessus.

2. Les réparations lorsque le réfrigérateur est utilisé à des fins autres qu’un usage unifamilial normal.

3. La prise en charge et la livraison du réfrigérateur. Le réfrigérateur est conçu pour être réparé à domicile.

4. Les dommages imputables à : accident, modification, mésusage, abus, incendie, inondation, mauvaise installation, actes de Dieu,

ou l’utilisation d’un produit non approuvé par Whirlpool Corporation ou Whirlpool Canada Inc.

5. Toute perte d’aliments attribuable à une panne du produit.

6. Les réparations de pièces ou systèmes imputables à des modifications non autorisées effectuées sur l’appareil.

7. Le coût des pièces de rechange ou de la main-d’oeuvre de réparation pour les appareils utilisés en dehors des États-Unis ou du

Canada.

Au Canada, les frais de déplacement ou de transport pour les clients qui habitent dans des régions éloignées.

9. To u s f rai s de m ai n -d ' œuvre pour le remplacement du filtre à eau durant la période de garantie limitée.

WHIRLPOOL CORPORATION ET WHIRLPOOL CANADA INC. N’ASSUMENT AUCUNE RESPONSABILITÉ

Certains États ou provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects; aussi cette exclusion ou limitation peut ne pas vous être applicable. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d’autres droits qui peuvent varier d’un État ou d’une province à l’autre.

À l’extérieur du Canada et des 50 États des États-Unis, cette garantie ne s’applique pas. Contacter votre marchand Whirlpool autorisé pour déterminer si une autre garantie s’applique.

Si vous avez besoin de service, consulter d’abord la section “Dépannage” de ce manuel. Après avoir vérifié la section “Dépannage”, on peut trouver de l’aide supplémentaire à la section “Assistance ou service” ou en téléphonant au Centre d'interaction avec la clientèle Whirlpool, au 1-800-253-1301 (sans frais) de n’importe où aux É.-U. Au Canada, contacter votre compagnie de service désignée par Whirlpool Canada Inc. ou composer le 1-800-807-6777.

DE RÉFRIGÉRATION SCELLÉ (VOIR CI-DESSOUS)

POUR LES DOMMAGES FORTUITS OU INDIRECTS.

et let les frais

ou les filtres à

10/02

Conserver ce manuel et le reçu de vente ensemble pour référence ultérieure. Il faut fournir une preuve d’achat ou de date d’installation pour le service au titre de la garantie.

Inscrivez les renseignements suivants à propos du réfrigérateur pour mieux obtenir assistance ou service en cas de besoin. Vous devez connaître le numéro de modèle et le numéro de série complets. Cette information est indiquée sur la plaque signalétique réfrigération.

se trouvant sur la paroi interne du compartiment de

Nom du marchand ______________________________________________

Adresse ________________________________________________________

Numéro de téléphone ___________________________________________

Numéro de modèle______________________________________________

Numéro de série ________________________________________________

Date d’achat____________________________________________________

Page 60

2188772

® Registered Trademark/TM Trademark of Whirlpool, U.S.A., Whirlpool Canada Inc. Licensee in Canada

® Marque déposée/TM Marque de commerce de Whirlpool, U.S.A., Emploi licencié par Whirlpool Canada Inc. au Canada

Printed in U.S.A.

Imprimé aux É.-U.

7/03
