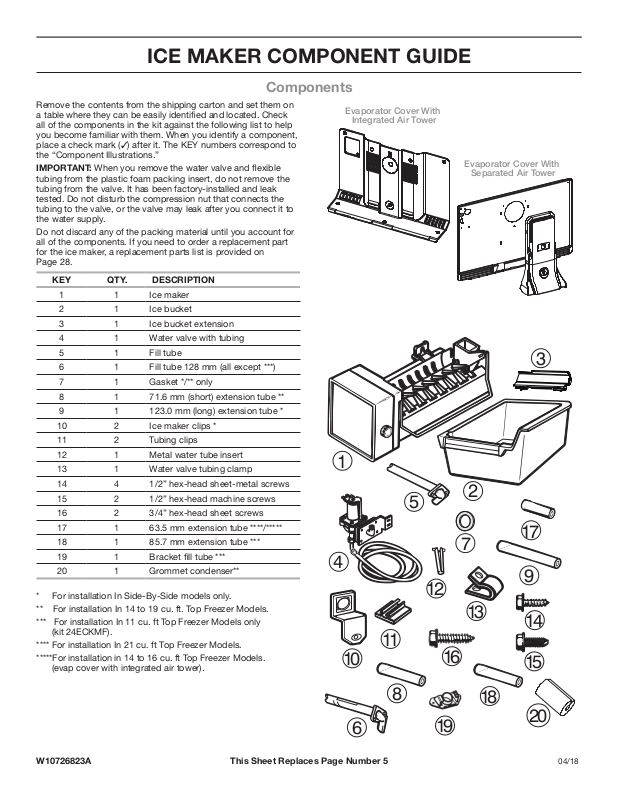

ICE MAKER COMPONENT GUIDE
Components
Remove the contents from the shipping carton and set them on a table where they can be easily identied and located. Check all of the components in the kit against the following list to help you become familiar with them. When you identify a component, place a check mark () after it. The KEY numbers correspond to the “Component Illustrations.”
Do not discard any of the packing material until you account for all of the components. If you need to order a replacement part for the ice maker, a replacement parts list is provided on Page 28.
KEY QTY. DESCRIPTION
1 1 Ice maker 2 1 Ice bucket 3 1 Ice bucket extension 4 1 Water valve with tubing 5 1 Fill tube 6 1 Fill tube 128 mm (all except ***) 7 1 Gasket */** only 8 1 71.6 mm (short) extension tube **
9 1 123.0 mm (long) extension tube * 10 2 Ice maker clips * 11 2 Tubing clips 12 1 Metal water tube insert 13 1 Water valve tubing clamp 14 4 1/2” hex-head sheet-metal screws 15 2 1/2” hex-head machine screws 16 2 3/4” hex-head sheet screws 17 1 63.5 mm extension tube ****/***** 18 1 85.7 mm extension tube *** 19 1 Bracket ll tube *** 20 1 Grommet condenser**
* For installation In Side-By-Side models only. ** For installation In 14 to 19 cu. ft. Top Freezer Models. *** For installation In 11 cu. ft Top Freezer Models only
(kit 24ECKMF). **** For installation In 21 cu. ft Top Freezer Models. *****For installation in 14 to 16 cu. ft Top Freezer Models.
(evap cover with integrated air tower).
Evaporator Cover With
Integrated Air Tower
1
5
4
11
10
12
Evaporator Cover With
Separated Air Tower
2
7
13
16
3
17
9
14
15
6
W10726823A 04/18This Sheet Replaces Page Number 5
8
18
20
19
GUIDE DES COMPOSANTS DE LA MACHINE À
r
GLAÇONS
Composants
Ôter les divers articles de l’emballage d’expédition et les placer sur une table pour les identier facilement. Vérier la présence de chaque composant de l’ensemble par rapport à la liste. Cet exercice permet également à l’installateur de se familiariser avec les composants. Après avoir identié un composant, cocher () son nom dans la liste. Les nombres de la colonne LÉGENDE correspondent aux composants illustrés dans l’image ‘‘Illustration des composants”.
IMPORTANT : En retirant l’électrovanne d’arrivée d’eau et le tuyau exible de leur emballage de polystyrène, veiller à ne pas les séparer. Ils ont été montés en usine et sont testés contre les fuites. Ne pas modier la position de l’écrou de compression qui raccorde le tuyau à l’électrovanne, sans quoi l’électrovanne pourrait fuir après son raccordement à l’arrivée d’eau.
Ne jeter aucun matériau d’emballage avant d’avoir vérié la présence de tous les composants. S’il est nécessaire de commander une pièce de rechange pour la machine à glaçons, voir la liste des pièces de rechange présentée à la page 34.
Couvercle d'évaporation à tour
de circulation d'air intégrée
Couvercle d'évaporation à tou
de circulation d'air séparée
LÉG­ENDE
Pour installation seulement dans les modèles à compartiments juxtaposés.
** Pour installation dans les modèles à congélateur en haut de 14 à 19 pi³.
*** Pour installation seulement dans les modèles à congélateur en haut de 11 pi³ (ensemble 24ECKMF).
**** Pour installation dans les modèles à congélateur en haut de 21 pi³.
*****Pour installation dans les modèles à congélateur en haut de 14 à 16 pi³ (couvercle d’évaporation à tour de circulation d’air
intégrée).
W10726823A
QTÉ DESCRIPTION
1 1 Machine à glaçons 2 1 Seau à glaçons 3 1 Prolongateur du seau à glaçons 4 1 Électrovanne d’arrivée d’eau et son tuyau 5 1 Tube de remplissage 6 1 Tube de remplissage de 128 mm (tous sauf ***)
7 1 Joint — seulement pour */** 8 1 Tube prolongateur (court) de 71,6 mm
9 1 Tube prolongateur (long) de 123,0 mm * 10 2 Pattes de retenue de la machine à glaçons * 11 2 Agrafes de retenue du tuyau 12 1 Insert métallique pour tuyau d’eau 13 1 Collier de xation du tuyau de l’électrovanne
14 4 Vis de tôlerie à tête hexagonale de 1/2” 15 2 Vis à métaux à tête hexagonale de 1/2” 16 2 Vis de tôlerie à tête hexagonale de 3/4” 17 1 Tuyau prolongateur de 63,5 mm ****/***** 18 1 Tuyau prolongateur de 85,7 mm *** 19 1 Bride de support du tube de remplissage*** 20 1
d’arrivée d’eau
Condenseur à oeillet*
Cette che remplace la page numéro 34
4
1
10
6
11
8
5
12
19
16
3
2
17
7
9
13
14
15
18
20
04/18
