Whirlpool DST 5490 IN/PT PROGRAM CHART [nl, el]

D

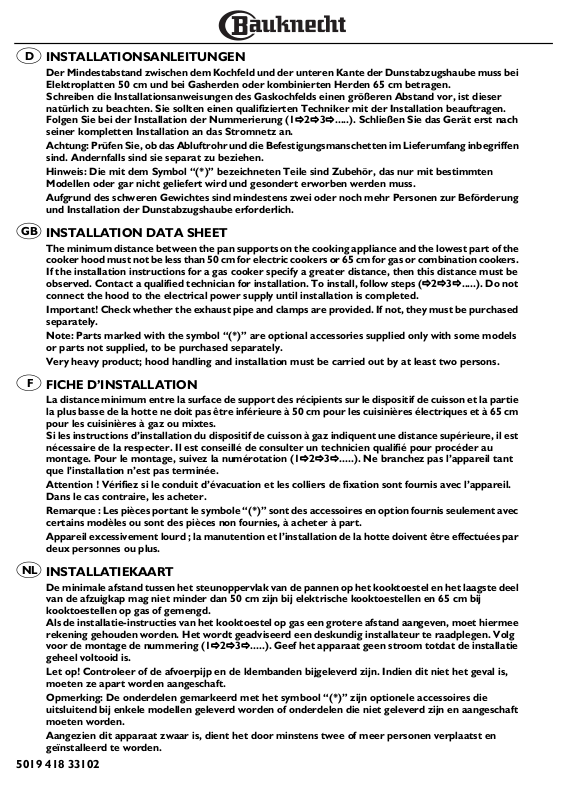

INSTALLATIONSANLEITUNGEN

Der Mindestabstand zwischen dem Kochfeld und der unteren Kante der Dunstabzugshaube muss bei
Elektroplatten 50 cm und bei Gasherden oder kombinierten Herden 65 cm betragen.
Schreiben die Installationsanweisungen des Gaskochfelds einen größeren Abstand vor, ist dieser
natürlich zu beachten. Sie sollten einen qualifizierten Techniker mit der Installation beauftragen.

Folgen Sie bei der Installation der Nummerierung (1Ö2Ö3Ö.....). Schließen Sie das Gerät erst nach

seiner kompletten Installation an das Stromnetz an.
Achtung: Prüfen Sie, ob das Abluftrohr und die Befestigungsmanschetten im Lieferumfang inbegriffen

sind. Andernfalls sind sie separat zu beziehen.
Hinweis: Die mit dem Symbol “(*)” bezeichneten Teile sind Zubehör, das nur mit bestimmten

Modellen oder gar nicht geliefert wird und gesondert erworben werden muss.
Aufgrund des schweren Gewichtes sind mindestens zwei oder noch mehr Personen zur Beförderung

und Installation der Dunstabzugshaube erforderlich.

GB

INSTALLATION DATA SHEET

The minimum distance between the pan supports on the cooking appliance and the lowest part of the
cooker hood must not be less than 50 cm for electric cookers or 65 cm for gas or combination cookers.
If the installation instructions for a gas cooker specify a greater distance, then this distance must be

observed. Contact a qualified technician for installation. To install, follow steps (Ö2Ö3Ö.....). Do not

connect the hood to the electrical power supply until installation is completed.
Important! Check whether the exhaust pipe and clamps are provided. If not, they must be purchased

separately.
Note: Parts marked with the symbol “(*)” are optional accessories supplied only with some models

or parts not supplied, to be purchased separately.
Very heavy product; hood handling and installation must be carried out by at least two persons.

F

FICHE D’INSTALLATION

La distance minimum entre la surface de support des récipients sur le dispositif de cuisson et la partie
la plus basse de la hotte ne doit pas être inférieure à 50 cm pour les cuisinières électriques et à 65 cm
pour les cuisinières à gaz ou mixtes.
Si les instructions d’installation du dispositif de cuisson à gaz indiquent une distance supérieure, il est
nécessaire de la respecter. Il est conseillé de consulter un technicien qualifié pour procéder au

montage. Pour le montage, suivez la numérotation (1Ö2Ö3Ö.....). Ne branchez pas l’appareil tant

que l’installation n’est pas terminée.
Attention ! Vérifiez si le conduit d’évacuation et les colliers de fixation sont fournis avec l’appareil.

Dans le cas contraire, les acheter.
Remarque : Les pièces portant le symbole “(*)” sont des accessoires en option fournis seulement avec

certains modèles ou sont des pièces non fournies, à acheter à part.
Appareil excessivement lourd ; la manutention et l’installation de la hotte doivent être effectuées par

deux personnes ou plus.

NL

INSTALLATIEKAART

De minimale afstand tussen het steunoppervlak van de pannen op het kooktoestel en het laagste deel
van de afzuigkap mag niet minder dan 50 cm zijn bij elektrische kooktoestellen en 65 cm bij
kooktoestellen op gas of gemengd.
Als de installatie-instructies van het kooktoestel op gas een grotere afstand aangeven, moet hiermee
rekening gehouden worden. Het wordt geadviseerd een deskundig installateur te raadplegen. Volg

voor de montage de nummering (1Ö2Ö3Ö.....). Geef het apparaat geen stroom totdat de installatie

geheel voltooid is.
Let op! Controleer of de afvoerpijp en de klembanden bijgeleverd zijn. Indien dit niet het geval is,

moeten ze apart worden aangeschaft.
Opmerking: De onderdelen gemarkeerd met het symbool “(*)” zijn optionele accessoires die

uitsluitend bij enkele modellen geleverd worden of onderdelen die niet geleverd zijn en aangeschaft
moeten worden.

Aangezien dit apparaat zwaar is, dient het door minstens twee of meer personen verplaatst en
geïnstalleerd te worden.

5019 418 33102

E

FICHA DE INSTALACIÓN

La distancia mínima entre la superficie de apoyo de los recipientes en la placa de cocción y la parte
más baja de la campana no debe ser inferior a 50 cm en caso de cocinas eléctricas y 65 cm en caso de
cocinas a gas o mixtas.
Si en las instrucciones de instalación de la placa de cocina a gas se especifica una distancia mayor
respecto a la indicada, es necesario tenerlo en cuenta. Para la instalación se recomienda dirigirse a
un técnico cualificado. Para el montaje, siga la numeración (1Ö2Ö3Ö...). No conecte el aparato a la
corriente eléctrica hasta que la instalación esté completamente finalizada.

¡Atención! Compruebe si el tubo de descarga y las abrazaderas de fijación se suministran de serie.
En caso contrario, tiene que comprarlos por separado.

Advertencia: Las piezas con el símbolo “(*)” son accesorios opcionales que se suministran sólo con
algunos modelos, o bien por separado.

Producto con peso excesivo; la campana extractora ha de ser transportada e instalada por dos o más
personas.

P

FICHA DE INSTALAÇÃO

A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozedura e a parte
mais baixa do exaustor do fogão deve ser superior a 50 cm no caso de fogões eléctricos e de 65 cm
no caso de fogões a gás ou mistos.
Respeite as instruções de instalação do dispositivo de cozedura a gás se estas especificarem uma
distância superior à indicada. É aconselhável consultar um técnico qualificado para a instalação. Para

a montagem siga a numeração (1Ö2Ö3Ö.....). Não ligue o aparelho à corrente eléctrica enquanto a

instalação não estiver concluída.
Atenção! Verifique se o tubo de descarga e as braçadeiras de fixação foram fornecidos com o

aparelho. Caso contrário, deverá adquiri-los à parte.
Advertência: As peças assinaladas com o símbolo “(*)” são acessórios opcionais fornecidos apenas em

alguns modelos ou peças não fornecidas, a adquirir.
Produto com peso excessivo. A movimentação e a instalação do exaustor devem ser feitas por pelo

menos duas ou mais pessoas.

I

SCHEDA INSTALLAZIONE

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più
bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cm
in caso di cucine a gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore
rispetto a quella specificata, bisogna tenerne conto. Si consiglia di consultare un tecnico qualificato

per l’installazione. Per il montaggio seguire la numerazione (1Ö2Ö3Ö.....). Non dare corrente

all’apparecchio finché l’installazione non è totalmente completata.
Attenzione! Verificare se il tubo di scarico e le fascette di fissaggio sono forniti a corredo. In caso

contrario, vanno acquistati a parte.
Nota: I particolari contrassegnati con il simbolo “(*)” sono accessori opzionali forniti solo in alcuni

modelli o particolari non forniti, da acquistare.
Prodotto dal peso eccessivo, la movimentazione e installazione della cappa deve essere fatta da

almeno due o più persone.

GR

ΚΑΡΤΕΛΑ ΕΓΚΑΤΑΣΤΑΣΗΣ

Η ελάχιστη απόσταση ανάμεσα στην επιφάνεια στήριξης των σκευών στη συσκευή μαγειρέματος και
στο χαμηλότερο σημείο του απορροφητήρα δεν πρέπει να είναι μικρότερη από 50 cm σε περίπτωση
ηλεκτρικών εστιών και από 65 cm σε κουζίνες αερίου ή μικτές.
Εάν οι οδηγίες εγκατάστασης της εστίας αερίου συνιστούν μεγαλύτερη απόσταση, σε σχέση με
εκείνη που έχει
απευθυνθείτε σε εξειδικευμένο τεχνικό. Για την τοποθέτηση ακολουθήστε την αρίθμηση

(1Ö2Ö3Ö.....). Μην τροφοδοτείτε με ηλεκτρικό ρεύμα τη συσκευή πριν την ολοκλήρωση της

εγκατάστασης.
Προσοχή! Βεβαιωθείτε ότι ο σωλήνας απαγωγής και τα κολάρα στερέωσης διατίθενται με τον
εξοπλισμό. Σε
Σημείωση: Τα εξαρτήματα που φέρουν το σύμβολο “(*)” είναι προαιρετικά και παρέχονται μόνο με
ορισμένα μοντέλα ή εξαρτήματα που πωλούνται χωριστά.
Προϊόν με μεγάλο βάρος. Η μετακίνηση και η εγκατάσταση του απορροφητήρα πρέπει να γίνει
τουλάχιστον από δύο ή περισσότερους ανθρώπους.

οριστεί, εφαρμόστε τις σχετικές οδηγίες. Για την εγκατάσταση συνιστάται να

αντίθετη περίπτωση πρέπει να τα προμηθευτείτε χωριστά.

5019 418 33102

G

4x8

G

X
X

=

=

2,9x6,5

12a

12b

5x45

2,9x6,5

12a

G

5

5x45

4

4

4

12b

H

F

3,5x6,5

3,5x6,5

X

=

=

F

8

7

11

13

7

5x45

9

10

8

B

7

8

5x45

9

6

*

5x45

3

1

6

3

5x45

2

3

3

3

5019 418 33102

INSTALLATIE - AANWIJZINGEN VOOR DE MONTAGE

De afzuigkap is ontworpen om als “Model met luchtafvoer naar buiten” of als “Model met luchtcirculatie” gebruikt te worden

Model met luchtafvoer naar buiten

Damp en stoom worden naar buiten afgezogen door een (niet-bijgeleverde) afvoerpijp die op de verbindingsring van de kap
wordt bevestigd.
Op basis van de aangeschafte afvoerpijp moet voor een goed bevestigingssysteem aan de verbindingsring worden gezorgd.

Let op: Als het/de koolstoffilter(s) al geïnstalleerd is/zijn moet(en) dit/ze worden verwijderd.
Uitvoering met luchtcirculatie

De lucht wordt door het/de koolstoffilter(s) gefilterd en in de omliggende ruimte gerecycled.
Let op: controleer of de recirculatie van de lucht goed verloopt (volg hiervoor de aanwijzingen in het installatieboekje
nauwgezet)
Let op! Als de kap geen koolstoffilter(s) heeft, dient dit/dienen ze te worden besteld; pas nadat het/de filter(s) is/zijn
gemonteerd mag de kap in gebruik worden genomen.

Informatie voor de installatie van de afzuigkap:

Sluit de afzuigkap van het elektriciteitsnet af in de schakelkast in uw woning tijdens de elektrische aansluiting. De afzuigkap is
voorzien van bevestigingspluggen die geschikt zijn voor de meeste wanden/plafonds. Er moet echter contact opgenomen
worden met een gekwalificeerd technicus om u ervan te verzekeren dat de materialen geschikt zijn voor het type wand/
plafond. Het plafond/de wand moet stevig genoeg zijn om het gewicht van de kap te houden. Verwijder het/de vetfilters.

1. Trek met een potlood een lijn op de wand, tot aan het plafond, die overeenkomt met de middellijn van de kap; dit

vergemakkelijkt de installatie.

2. Breng het boorschema op de muur aan: de verticale middellijn op het boorschema moet samenvallen met de op de muur

getekende middellijn en de onderste rand van het boorschema moet overeenkomen met onderste rand van de afzuigkap.

3. Breng het steunprofiel aan op het boorschema waarbij u het laat samenvallen met de rechthoek van de stippellijn, teken de

twee buitenste gaten en boor ze.
Opmerking: Boor altijd alle gaten die op de boormal zijn aangegeven: de 2 bovenste gaten dienen voor het ophangen van

de kap, terwijl de onderste gaten (over het algemeen 1 in het midden of meer aan de zijkanten) dienen voor de definitieve
bevestiging en de beveiliging.

Verwijder het boorschema, steek de pluggen in de gaten in de muur en bevestig het steunprofiel van de afzuigkap met 2
schroeven van 5 x 45 mm.

4. Breng het steunprofiel voor de schouw “G” tegen het plafond op de wand aan. Gebruik het steunprofiel als boorschema

(het kleine gaatje in het steunprofiel, indien aanwezig, moet samenvallen met de lijn die u eerder op de wand getekend hebt)
en teken met het potlood 2 gaten. Boor de gaten (Ø 8 mm), steek er 2 pluggen in.

5. Bevestig het steunprofiel voor de schouw aan de wand met 2 schroeven van 5 x 45 mm.

6. Hang de kap op aan de het onderste profiel.

7. Regel de afstand van de afzuigkap tot de muur.

8. Stel de horizontale ophanging van de kap bij.

9. Bevestig de kap definitief aan de wand (VERPLICHT!!).

10. Sluit een afvoerbuis aan (buis en bevestigingsringen niet bijgeleverd, moeten apart aangeschaft worden) op de koppelingsring

boven de afzuigmotor.
Bij een model met luchtafvoer naar buiten moet het andere uiteinde van de afvoerbuis op de afvoerinrichting naar buiten
worden aangesloten. In het geval dat u de kap met luchtcirculatie wilt gebruiken, moet het steunprofiel van de schouw G
worden bevestigd aan de luchtstroomrichter F en moet aan het andere uiteinde van de buis de koppelingsring op de
luchtstroomrichter F worden bevestigd.

11. Breng de elektrische aansluiting tot stand.

12. Breng de schouw aan en bevestig ze aan de bovenkant met 2 schroeven (12a) aan het steunprofiel van de schouw “G” (12b)

13. Laat het onderste gedeelte van de schouw volledig over het afzuigelement glijden, totdat het op zijn plaats boven de kap zit.

Monteer het/ de vetfilter(s) weer en controleer of de kap perfect werkt.

5019 418 33102

IF NL E PGBD GR

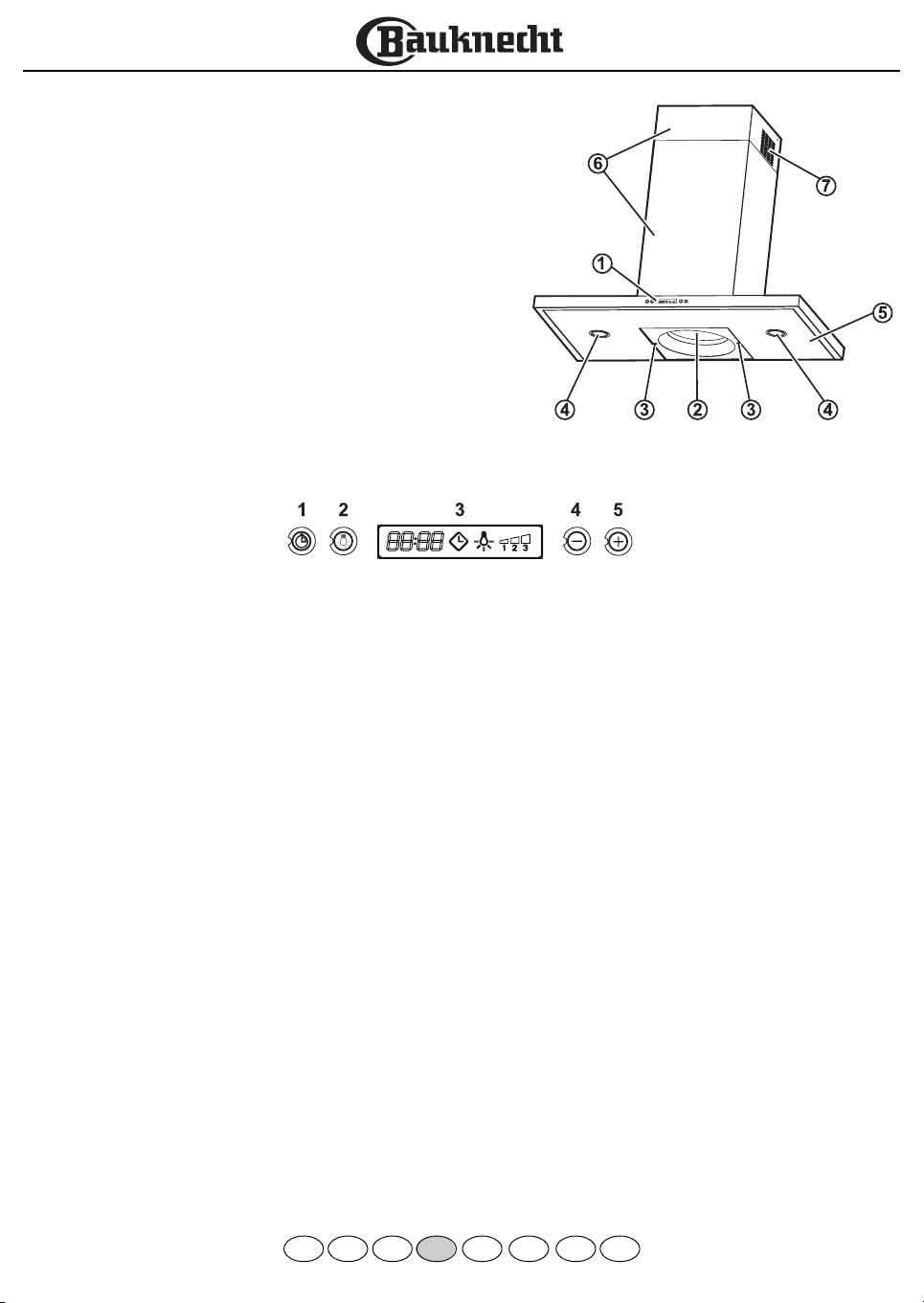

Afb. 1

1. Bedieningspaneel

2. Vetfilter

3. Handgreep om het vetfilter los te maken

4. Halogeenlampjes

5. Dampscherm

6. Uitschuifbare schouw

7. Zij-uitgangen (alleen voor de uitvoering met luchtcirculatie)

Afb. 1

Bedieningspaneel

1. Timertoets

De timer kan ingesteld worden in oplopende of aflopende stappen van 1 minuut, de standaardinstelling is 10 minuten.
De waarde kan worden ingesteld in een tijdsbestek van 20 minuten tot 1 minuut.
Na het indrukken van de toets “TIMER”, gaat het systeem binnen 5 seconden naar de instelmodus en kan de gebruiker de

afteltijd van de timer instellen met de toetsen “-” en “+”. Als u binnen 5 seconden na de keuze van de Timerfunctie of na
instelling van de tijd niets doet, begint het aftellen.
Het aftellen van de timer kan als volgt worden geactiveerd:

- nadat u de eerste keer op de toets TIMER heeft gedrukt (standaardwaarde van de tijd);

- drukt u binnen 5 seconden na de gewenste tijdsinstelling op de toets TIMER.
Nadat het aftellen van de tijd is begonnen, kunt u de timer annuleren door weer op de toets TIMER te drukken.

2. Verlichtingstoets

ON/OFF-toets verlichting.

3. Display

Toont de status van de kap.

4. “-” Toets verlaging snelheid / motor OFF

De OFF-stand verkrijgt u door op de toets “-” te drukken en de snelheid te verlagen totdat de motor uitgeschakeld wordt.

5. “+” Toets verhoging snelheid / motor ON

De ON-stand verkrijgt u door op de toets “+” te drukken, de motor start op de 1° snelheid.
De volgorde van de snelheden is 1-2-3-4, dus gaat de motor bij iedere keer dat u de toets aanraakt sneller draaien.
Als de motor op de 4° snelheid draait en u op de “+” drukt, klinkt er een piepje.

De 4° snelheid van de motor komt overeen met de intensieve snelheid en werkt gedurende een vastgestelde tijdsduur.
De standaardtijdsduur is 5’, daarna schakelt de kap over naar de 2° snelheid.
Om de functie uit te schakelen voordat de tijd verlopen is hoeft u alleen maar op de toets “-” te drukken.

5019 418 33102

IF NL E PGBD GR

Speciale functies van het bedieningspaneel

Programmering van de klok

De klok kan te allen tijde worden ingesteld, behalve als de
timerfunctie actief is.

De klok kan worden weergegeven in het formaat van 12 uren
met weergave van een tijdstip tussen 1:00 en 12:59.

De klok kan opnieuw worden ingesteld door gedurende 5
seconden op de toets “Timer” te drukken en vervolgens op
de toetsen “+” en “-” om het uur in te stellen.
De gebruiker kan het uur vermeerderen/verminderen in
stappen van 1 minuut, maar als de toetsen “+”/ “-” 1
seconde lang worden ingedrukt, wordt de tijd in stappen van
5 minuten vermeerderd/verminderd. Tijdens deze handeling,
wordt de tijd afgerond tot de dichtstbijzijnde 5 minuten.
De gebruiker kan de instelling van het uur afsluiten door op
de toets “Timer” te drukken.
Als er na 1 minuut geen enkele toets wordt ingedrukt, wordt
de ingestelde waarde opgeslagen en wordt er 1 minuut bij
opgeteld, waarna het tellen begint.

Signalering Vetfilters

Nadat de motor 40 uur in werking geweest is, verschijnt op
het display het bericht “Grease Filter”. Wanneer dit bericht
op het display verschijnt, moet het aanwezige filter gereinigd
worden.

Om de signalering van het vetfilter te resetten, moet u
gedurende 5 seconden op de toets “+” drukken: hierna
verdwijnt het bericht “Grease Filter”, de handeling wordt
bevestigd met een “piepje”, en op het display verschijnen de
normale functies.

Na deze handeling staat de teller van het vetfilter weer op
nul.

Signalering Koolstoffilter

Nadat de motor 160 uur in werking is geweest, verschijnt op
het display het bericht “Charcoal Filter”. Wanneer dit bericht
op het display verschijnt, moet het aanwezige filter vervangen
worden.

Om de signalering van het koolstoffilter te resetten, moet u
gedurende 5 seconden op de toets “+” drukken:

hierna verdwijnt het bericht “Charcoal Filter”, de handeling
wordt bevestigd met een “piepje”, en op het display
verschijnen de normale functies.
Na deze handeling staat de teller van het koolstoffilter weer
op nul.

“Inschakeling(Able)/Uitschakeling(None)” Signalering
Koolstoffilter

De in- en uitschakeling van de signalering van het
koolstoffilter kan worden ingesteld door, gedurende 5
seconden, tegelijk op de toetsen “-” en “+” te drukken. Het
al dan niet in werking stellen van de signalering van het
koolstoffilter kan alleen worden ingesteld als de motor en de
verlichting uitgeschakeld zijn.
Zonder koolstoffilter: het filteralarm is uitgeschakeld.

Inschakeling/Uitschakeling Geluidssignaal

De geluidssignalen kunnen worden in- of uitgeschakeld door
gedurende 5 seconden op de toets “Light” te drukken.
Als het geluidssignaal is ingeschakeld, moet er een toon
klinken en verschijnt het symbool “Snd” gedurende 2
seconden op het display.
Als het geluidssignaal is uitgeschakeld, moet het symbool
“Snd” gedurende 2 seconden op het display verschijnen en
klinkt er geen geluid.

Temperatuuralarm

De kap is uitgerust met een temperatuursensor die de motor
op snelheid 2 activeert, indien de temperatuur in het gebied
van het display hoger wordt dan 70° C (het systeem meet het
door de sensor waargenomen gegeven elke 250 ms).

Als de motor OFF staat of op de 1° snelheid loopt, schakelt
de motor om naar de 2° snelheid als het alarm afgaat en op
het display verschijnt het bericht “care”. Gedurende de
alarmtoestand kan de gebruiker de snelheid van de motor
alleen verhogen (3° en 4° snelheid). Zodra de temperatuur
van de kap onder de alarmdrempel daalt keert de motor
terug naar de snelheid waarop hij was ingesteld voordat het
alarm afging. Drie minuten na tussenkomst van het alarm
controleert het systeem opnieuw de temperatuur van het
gebied van het display: indien deze lager is dan 70° C dan
werkt alles weer zoals het ingesteld was voordat het alarm
afging.

5019 418 33102

IF NL E PGBD GR

Onderhoud
Let op! Voordat u begint met de reiniging of het

onderhoud van uw afzuigkap, moet u de stekker uit
het stopcontact halen of de stroom in uw woning
uitschakelen.

Onderhoud van het vetfilter
Houdt vetdeeltjes afkomstig van de bereiding vast.

Was het metalen vetfilter een keer per maand (of wanneer de
indicatie verschijnt dat het vetfilter verzadigd is), met niet­agressieve reinigingsmiddelen, met de hand of in de
afwasmachine op lage temperatuur en op de korte cyclus.

Door afwassen in de afwasmachine kan het metalen vetfilter
verkleuren, maar dit heeft beslist geen consequenties voor de
filtereigenschappen.

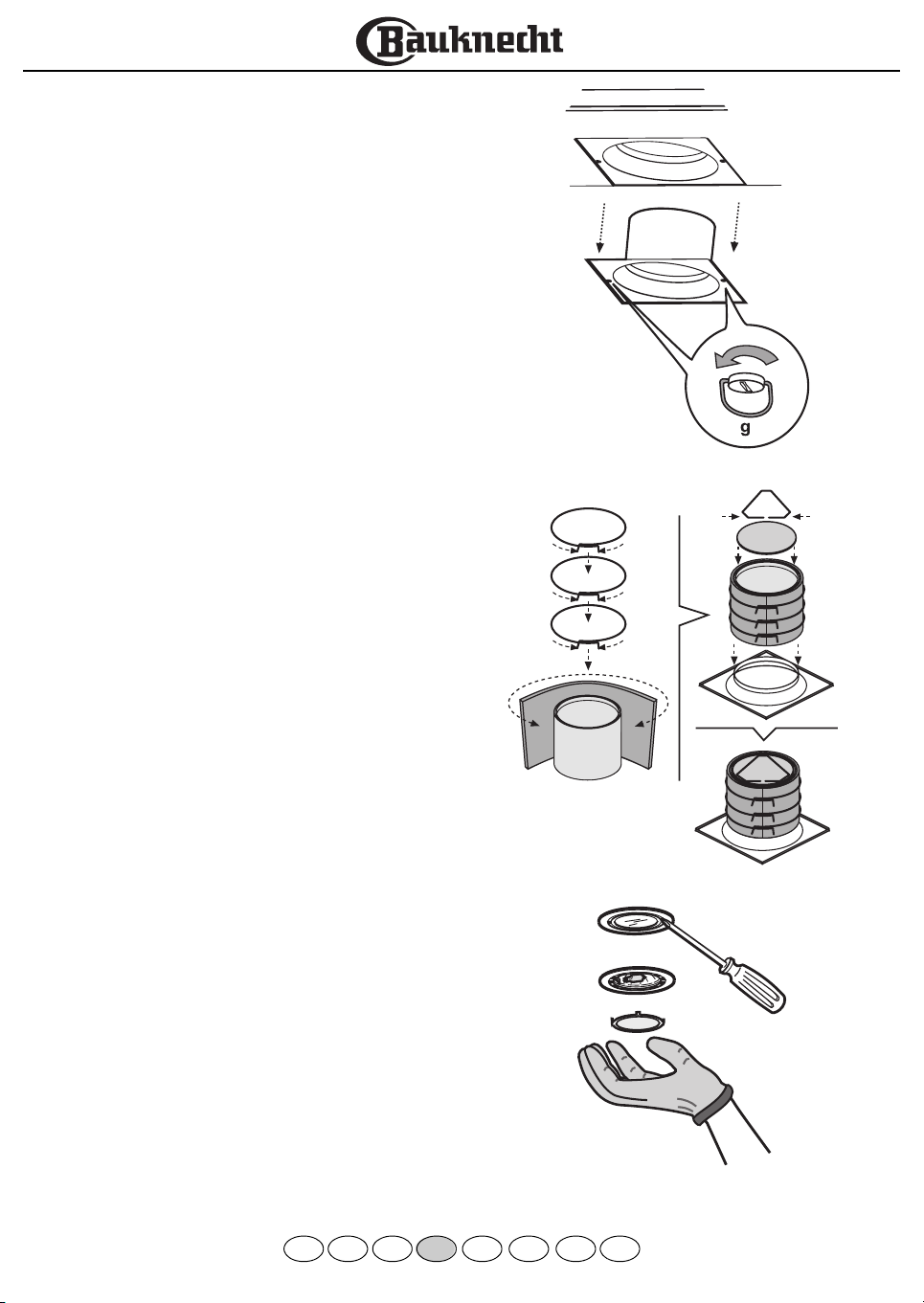

Het vetfilter verwijderen - Afb. 2

Verwijder het vetfilter door de knoppen (g) waarmee het aan
de kap bevestigd is 90° te draaien en trek het naar beneden
naar buiten.
Om het vetfilter weer te monteren gaat u in omgekeerde
volgorde te werk.

Onderhoud van het koolstoffilter
Houdt onaangename kookluchtjes vast.

Anders dan bij de traditionele koolstoffilters, kan dit
koolstoffilter gereinigd en gereactiveerd worden.
Bij een normaal gebruik van de kap, moet het filter één keer per
maand gereinigd worden. De beste manier om het koolstoffilter
te reinigen, is in de afwasmachine, met gebruik van een normaal
afwasmiddel en op de hoogst mogelijke temperatuur. Om te
verhinderen dat voedselresten of vuil zich tijdens de wascyclus
op het filter afzetten en vervolgens nare geuren afgeven, is het
raadzaam om het filter alleen, zonder ander vaatwerk in de
machine te wassen. Om het filter te kunnen reactiveren, moet
het na het wassen gedurende 10 minuten op 100° C in de oven
gedroogd worden.

Het filter behoudt zijn vermogen om geuren te absorberen
drie jaar lang, waarna het vervangen moet worden.

Montage van het koolstoffilter - Afb. 3

Verwijder het vetfilter.
Plaats het matje rond het vetfilter en zet het vast met de
daarvoor bedoelde bevestigingen.
Plaats de bovenste dop en zet hem vast met de borgveer.
Zet het vetfilter compleet met koolstoffilter weer op zijn plaats.
Ga voor demontage in omgekeerde volgorde te werk.

De lampjes vervangen - Afb. 4

Koppel het apparaat los van de netvoeding.
Let op! Controleer of de lampjes voldoende afgekoeld zijn,
voordat u ze aanraakt.

1. Verwijder de bescherming door deze op te tillen met een

kleine schroevendraaier of soortgelijk gereedschap.

2. Vervang het doorgebrande lampje.

Vervang het uitsluitend door een halogeenlampje van
12V-20W max - G4 en let erop dit niet met de handen aan
te raken.

3. Sluit de bescherming weer (klikbevestiging)

Indien de verlichting niet werkt, moet gecontroleerd worden
of de lampjes correct zijn aangebracht voordat u de
technische servicedienst belt.

5019 418 33102

Afb. 2

Afb. 3

Afb. 4

IF NL E PGBD GR

MILIEUTIPS

1. Verpakking

Het verpakkingsmateriaal is voor 100% recyclebaar, hetgeen wordt
aangegeven met het symbool voor recycling . Volg de plaatselijke
milieuvoorschriften op wanneer u het apparaat afdankt. Het
verpakkingsmateriaal (plastic zakken, schuimplastic, etc.) moet
buiten het bereik van kinderen bewaard worden, aangezien het een
mogelijke bron van gevaar betekent.

2. Product

Dit apparaat is voorzien van het merkteken volgens de Europese
richtlijn 2002/96/EG, Afgedankte elektrische en elektronische
apparaten (AEEA).
Door ervoor te zorgen dat dit product correct wordt afgedankt
helpt de gebruiker negatieve effecten op het milieu en de gezondheid
te voorkomen.

Het symbool op het product of op de bijbehorende documentatie
geeft aan dat dit product niet als huishoudelijk afval mag worden
behandeld. In plaats daarvan moet het worden afgegeven bij een
verzamelpunt voor recycling van elektrische en elektronische apparaten.
Volg de plaatselijke voorschriften voor afvalverwerking op wanneer u
het apparaat afdankt.
Voor meer informatie over de behandeling, terugwinning en
recycling van dit product kunt u contact opnemen met het
gemeentehuis, uw afvalophaaldienst of de winkel waar u het product
hebt aangeschaft.

VOORZORGSMAATREGELEN EN ALGEMENE
RICHTLIJNEN

LET OP!

• Het apparaat is niet bedoeld om door kinderen of
personen met lichamelijke, sensorische of geestelijke
beperkingen of met weinig kennis en ervaring te worden
gebruikt, tenzij zij onder toezicht staan of voor het
gebruik van het apparaat zijn voorgelicht door een
persoon die verantwoordelijk is voor hun veiligheid.

• Zorg ervoor dat kinderen niet met het apparaat spelen.

1. Sluit het apparaat niet op het elektriciteitsnet aan alvorens de
installatie voltooid is. Voordat u begint met de reiniging of het
onderhoud van uw afzuigkap, moet u de stekker uit het
stopcontact halen of de stroom in uw woning uitschakelen.

2. Onder de kap mag niet geflambeerd worden. Open vuur kan
brand veroorzaken.

3. Laat tijdens het frituren de pan niet onbeheerd achter, daar de
kokende olie vlam kan vatten.

4. Regelmatig onderhoud en schoonmaken van de kap is de beste
garantie voor een goede werking en optimale prestaties. Verwijder
vastgekoekte voedselresten dikwijls van de vuile oppervlakken.
Reinig of vervang het filter regelmatig. Het is verboden een pijp van
brandbaar materiaal te gebruiken voor de luchtafzuiging.

5. Wanneer de afzuigkap tegelijk met toestellen wordt gebruikt die
op gas of andere brandstoffen werken, mag de onderdruk in het

vertrek niet groter zijn dan 4 Pa (4 x 10
voor dat de ruimte voldoende geventileerd is.

6. De door de kap afgezogen lucht mag niet door de rookpijp van de
verwarming of door het afvoerkanaal van apparaten die op gas of
andere brandstoffen werken naar buiten worden geleid.

7. Het vertrek moet voldoende geventileerd zijn, wanneer de
afzuigkap tegelijk wordt gebruikt met toestellen die op gas of
andere brandstoffen werken.

8. Controleer of de lampjes voldoende afgekoeld zijn, voordat u ze
aanraakt.

9. De afvoerlucht mag niet worden afgevoerd door een kanaal dat
ook gebruikt wordt voor de afvoer van rook die geproduceerd
wordt door apparaten op gas of andere brandstoffen, maar
moet over een aparte afvoermogelijkheid beschikken.
Alle nationale voorschriften betreffende de afvoer van lucht
moeten in acht worden genomen.

10. De afzuigkap is geen steunvlak. Zet er daarom geen voorwerpen
op en overbelast hem niet.

11. De kap mag niet zonder correct gemonteerde lampjes worden
gebruikt of achtergelaten, omdat er dan gevaar voor een
elektrische schok bestaat.

Opmerking: draag bij alle installatie- en
onderhoudswerkzaamheden werkhandschoenen.

5019 418 33102

-5

bar). Zorg er daarom

Elektrische aansluiting

De netspanning moet overeenstemmen met de spanning die op het
typeplaatje in de afzuigkap is vermeld. Indien de kap is voorzien van
een stekker, dan moet deze worden aangesloten op een toegankelijk
stopcontact dat aan de geldende voorschriften voldoet. In het geval
dat de kap geen stekker heeft (directe aansluiting op het
elektriciteitsnet) of als de stekker zich niet op een toegankelijke plek
bevindt, dient u een tweepolige schakelaar te gebruiken die aan de
geldende voorschriften voldoet en die de complete loskoppeling van
het elektriciteitsnet in de overspanningscategorie III garandeert,
volgens de installatievoorschriften.

LET OP: voordat u het circuit van de kap weer aansluit op de
elektrische netvoeding en de juiste werking gaat controleren,
altijd eerst controleren of de voedingskabel correct
gemonteerd is en NIET tijdens de installatie klem is komen te
zitten in de behuizing.

Reiniging van de afzuigkap

Let op! Indien olie/vetresten niet verwijderd worden (minstens eens

per maand) kan dit brand veroorzaken.
Gebruik hiervoor een zachte doek met een neutraal
schoonmaakmiddel. Gebruik nooit schuurmiddelen of alcohol.

Voor de ingebruikneming

Voor optimaal gebruik van uw afzuigkap is het raadzaam de
gebruiksaanwijzing aandachtig door te lezen en te bewaren.
Het verpakkingsmateriaal (plastic zakken, schuimplastic, etc.) moet
buiten het bereik van kinderen bewaard worden, aangezien het een
mogelijke bron van gevaar kan vormen.
Controleer of de afzuigkap tijdens het transport schade heeft
ondervonden.

Verklaring van overeenstemming

Dit product is ontworpen, gefabriceerd en op de markt gebracht in
overeenstemming met:

- de veiligheidsvoorschriften van de “Laagspanningsrichtlijn”
2006/95/EG (die de richtlijn 73/23/EEG en latere verordeningen
vervangt)

- veiligheidsvereisten van de “EMC-richtlijn” 89/336/EEG herzien
door de Richtlijn 93/68/EEG.

Opsporen van storingen

De afzuigkap werkt niet:

• Zit de stekker wel goed in het stopcontact?

• Is de stroom uitgevallen?

De afzuigkap zuigt niet voldoende af:

• Heeft u de juiste snelheid gekozen?

• Moeten de filters worden schoongemaakt of vervangen?

• Is de luchtafvoer misschien verstopt?

De verlichting doet het niet:

• Is het lampje aan vervanging toe?

• Is het lampje wel goed aangedraaid?

KLANTENSERVICE

Alvorens de klantenservice in te schakelen

1. Ga na of u het probleem zelf kunt oplossen (zie “Opsporen van
storingen“).

2. Zet de afzuigkap uit en weer aan om te kijken of het probleem is
opgelost.

3. Als dit ook niet helpt, adviseren wij u contact op te nemen met
de klantenservice.

Vermeld de volgende gegevens:

• de aard van de storing,

• het model, dat vermeld staat op het typeplaatje in de kap en dat
afgelezen kan worden door eerst de vetfilters te verwijderen,

• uw volledige adres,

• uw telefoonnummer,

• het servicenummer (het nummer dat staat vermeld onder het
woord SERVICE, op het typeplaatje binnenin de kap achter het
vetfilter).

In geval van reparatie, contact opnemen met een erkend Technisch
Servicecentrum (hetgeen garant staat voor gebruik van originele
onderdelen en correct uitgevoerde reparatie).

Niet nakomen van deze aanwijzingen kan de veiligheid en kwaliteit
van het product in gevaar brengen.

IF NL E PGBD GR
