WHIRLPOOL DRNEXT4 Installation guide

Installation Instructions
Instrucciones de instalación

English / Español

Table of Contents / Índice......2

Kenmore®

Commercial Washer
Lavadora comercial

P/N W10837709A

Sears Brands Management Corporation
Hoffman Estates, IL 60179 U.S.A.

www.kenmore.com

Table of Contents

Índice

WASHER SAFETY .................................................................................. 3

TOOLS & PARTS .................................................................................... 4

DIMENSIONS ......................................................................................... 5

LOCATION REQUIREMENTS ............................................................... 6

DRAIN SYSTEM ...................................................................................... 7

ELECTRICAL REQUIREMENTS ............................................................. 8

INSTALLATION INSTRUCTIONS ......................................................... 9

CONNECT DRAIN HOSE ....................................................................10

CONNECT INLET HOSES .....................................................................11

LEVEL WASHER ....................................................................................12

INSTALLING COIN SLIDE AND COIN BOX ....................................12

COMPLETE INSTALLATION ................................................................13

TYPICAL FULL LOAD SIZES .................................................................13

WASHER MAINTENANCE ..................................................................14

ALTERNATE PARTS & ACCESSORIES ................................................14

WARRANTY ........................................................................................... 15

ASSISTANCE OR SERVICE ............................................. BACK COVER

SEGURIDAD DE LA LAVADORA ......................................................... 16

HERRAMIENTAS Y PIEZAS .................................................................. 17

DIMENSIONES ..................................................................................... 18

REQUISITOS DE UBICACIÓN ............................................................ 19

SISTEMA DE DESAGÜE ...................................................................... 20

REQUISITOS ELÉCTRICOS ................................................................... 21

INSTRUCCIONES DE INSTALACIÓN ................................................ 22

CONEXIÓN DE LA MANGUERA DE DESAGÜE ..............................23

CONEXIÓN DE LAS MANGUERAS DE ENTRADA ......................... 24

NIVELACIÓN DE LA LAVADORA ....................................................... 25

INSTALACIÓN DEL TRAGAMONEDAS

Y LA CAJA DE MONEDAS ................................................................. 25

COMPLETE LA INSTALACIÓN ......................................................... 26

TAMAÑOS DE CARGAS TÍPICAS DE VOLUMEN COMPLETO ..... 26

MANTENIMIENTO DE LA LAVADORA ............................................ 27

PIEZAS Y ACCESORIOS ALTERNATIVOS ........................................ 27

GARANTÍA ............................................................................................ 28

AYUDA O SERVICIO TÉCNICO ............................CONTRAPORTADA

2

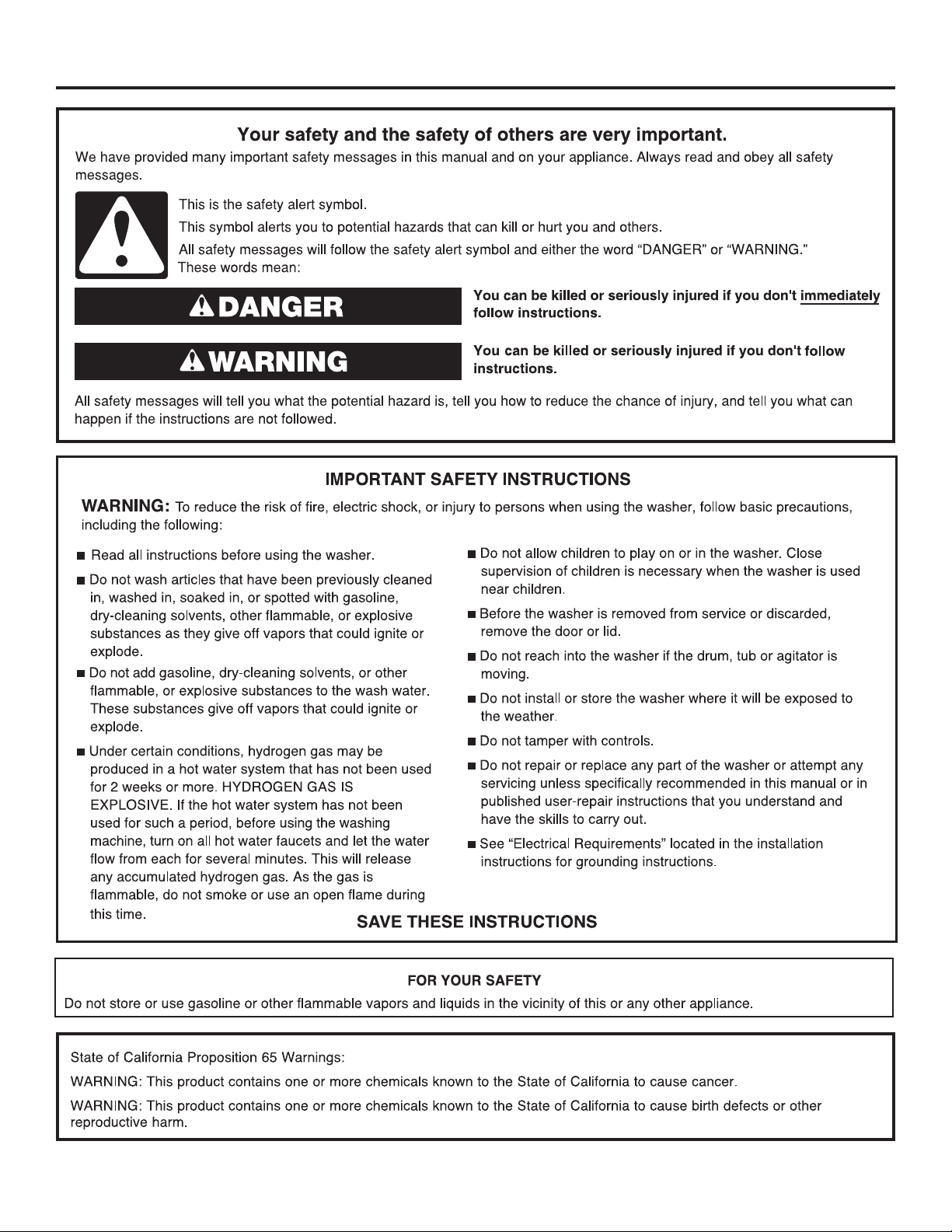

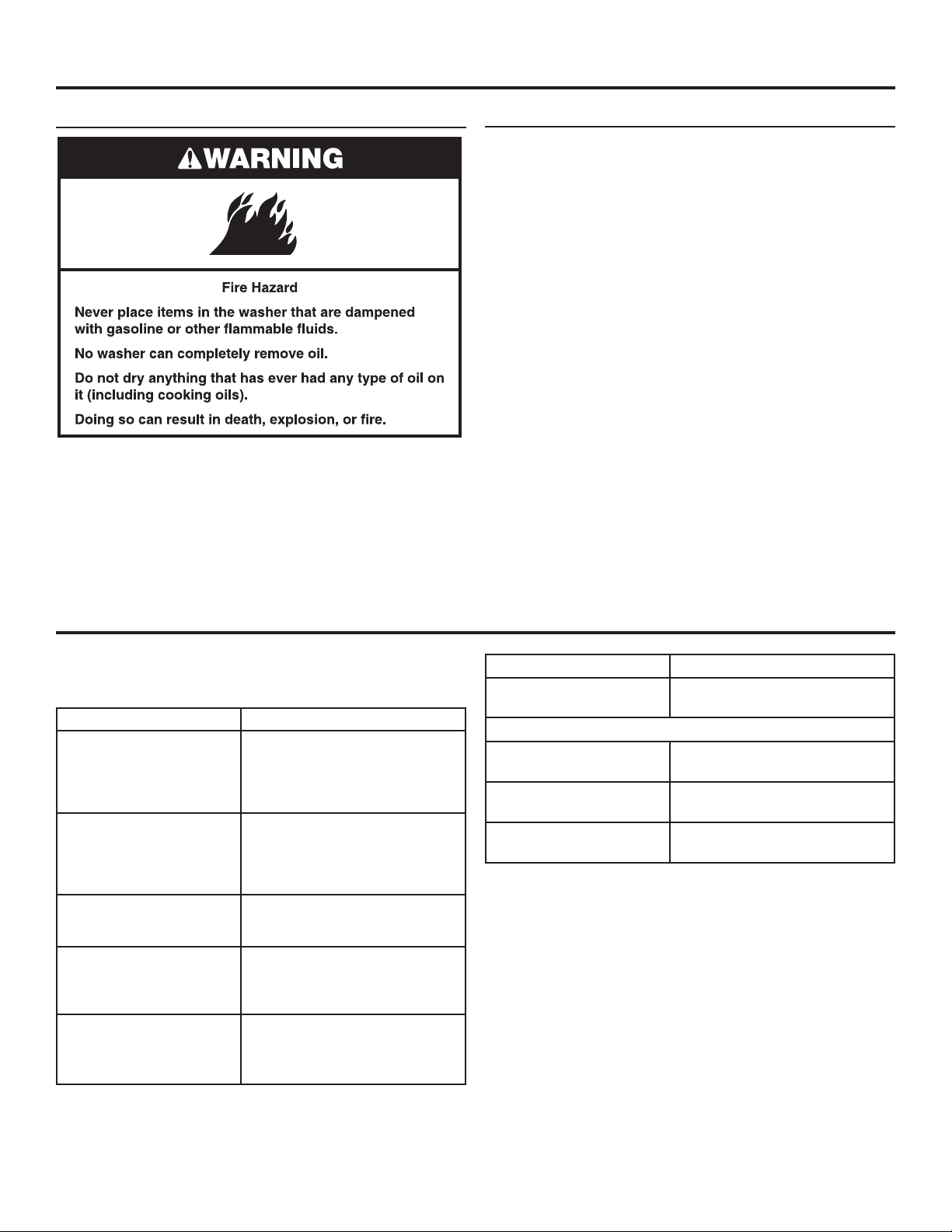

WASHER SAFETY

3

TOOLS & PARTS

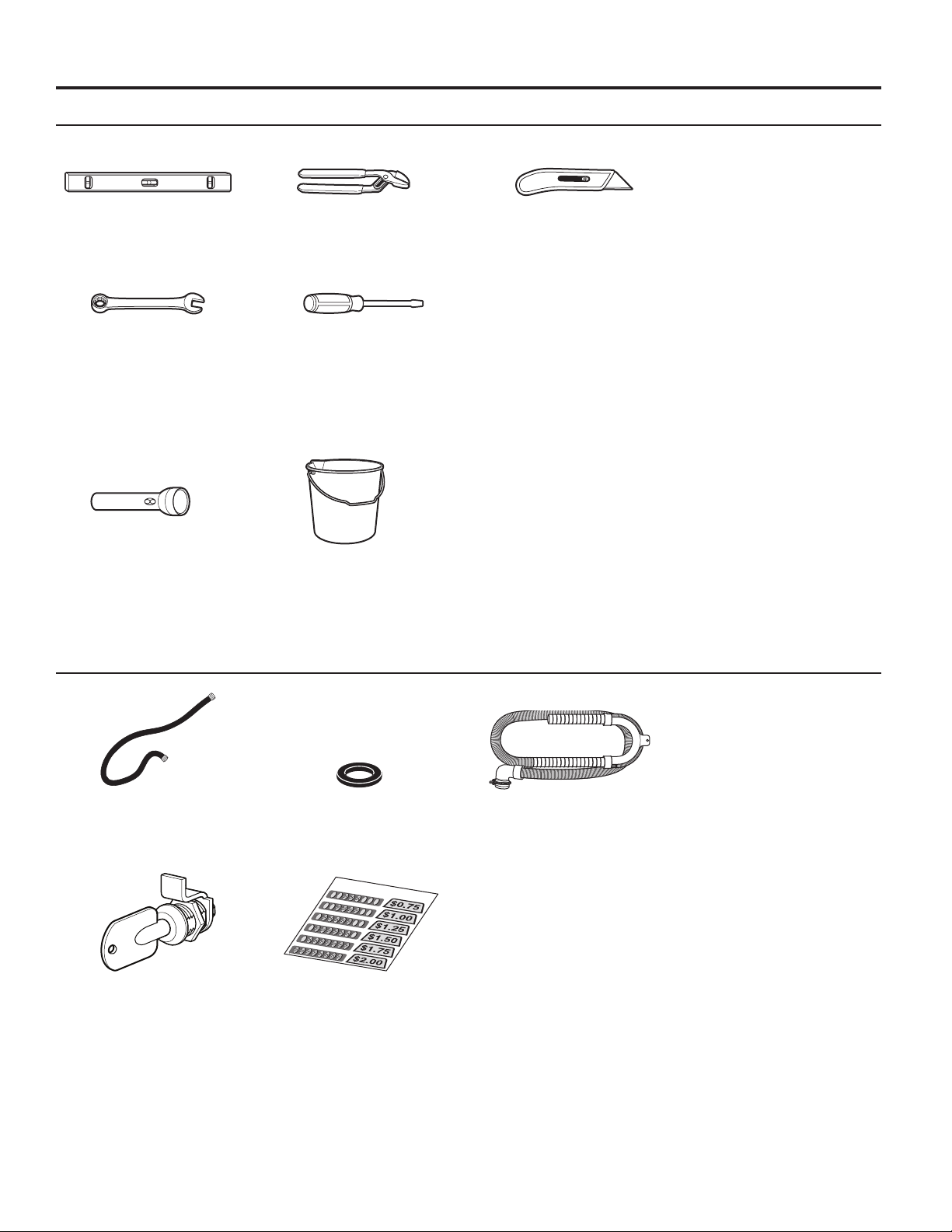

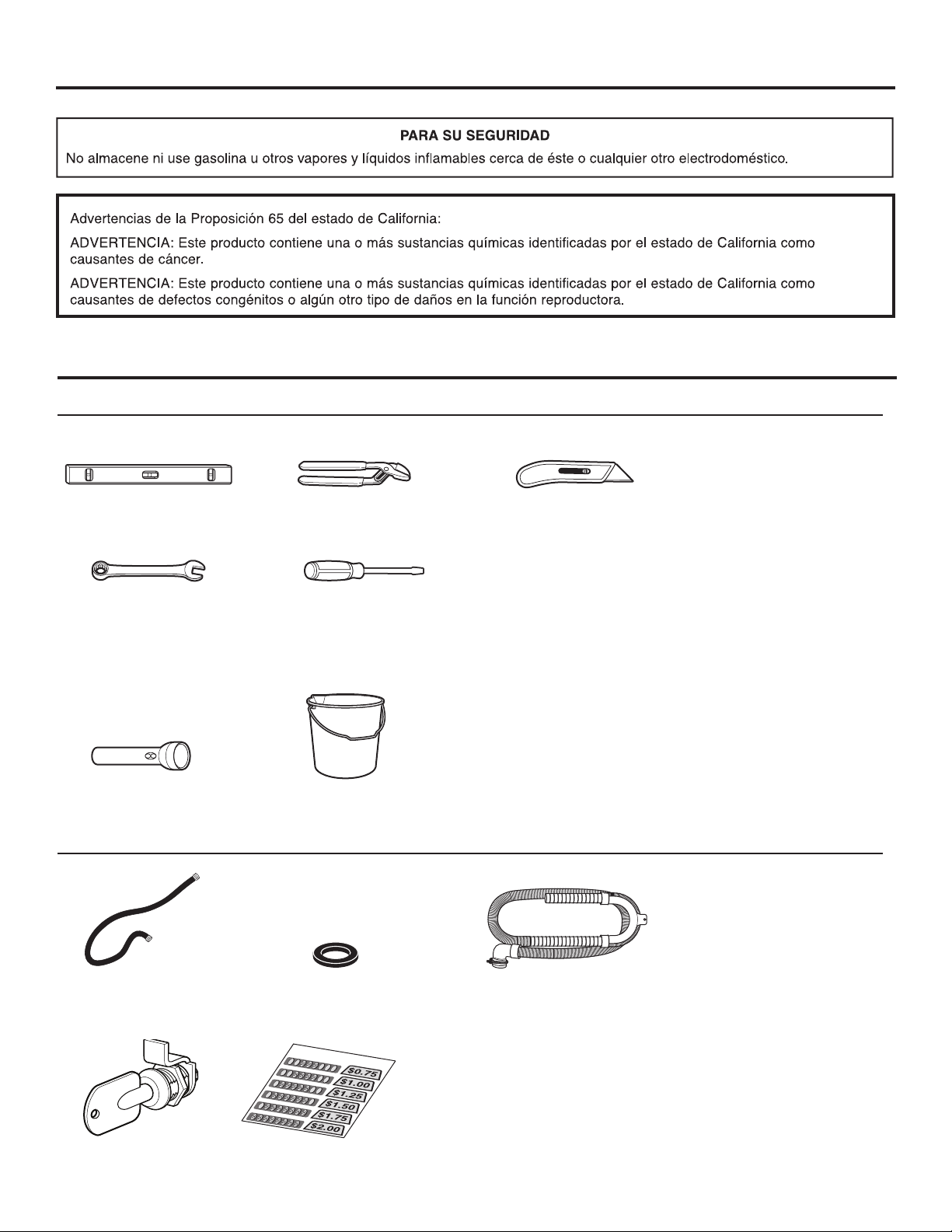

Tools Needed:

Level Pliers Utility Knife

9/16" (14 mm)

Open-End Wrench

Optional tools:

Flashlight Bucket

Parts Supplied:

Flat-Blade Screwdriver

Water Inlet Hoses (2) Inlet Hose Washers (4)

Service Door Lock

Assembly

4

Coin Slide Decal Kit

Drain hose with clamp,

U-form, and cable tie

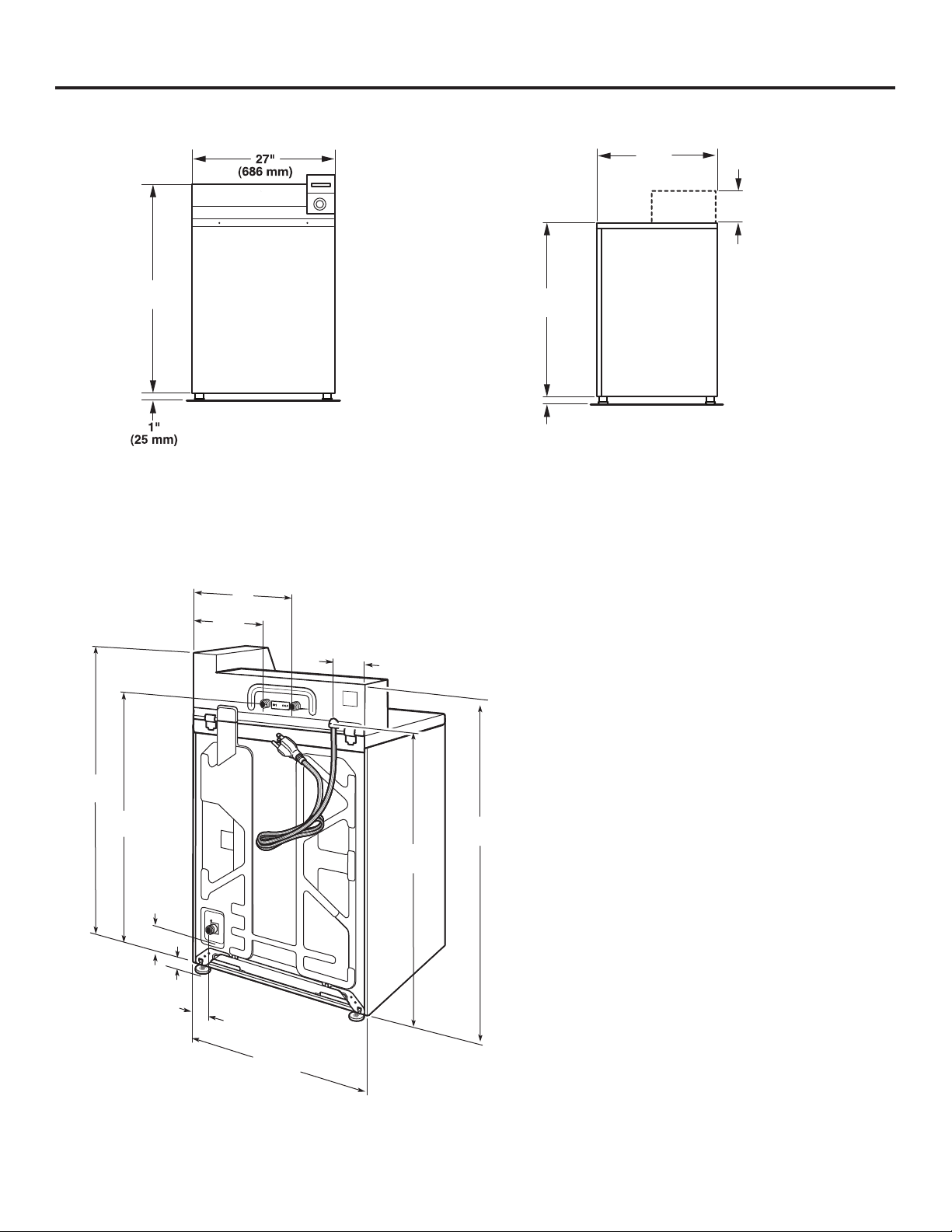

DIMENSIONS

27"

Front View Side View

(686 mm)

1

8

/4"

(210 mm)

421/2"

(1.080 m)

361/4"

(921 mm)

1"

(25 mm)

Back View

16"

(406 mm)

101/2"

(267 mm)

51/2"

(140 mm)

441/2"

(1.130 m)

371/4"

(946 mm)

421/2"

(1.080 m)

363/4"

(933 mm)

63/4"

(171 mm)

1"

(25 mm)

41/4"

(108 mm)

27"

(686 mm)

5

LOCATION REQUIREMENTS

Selecting the proper location for your washer improves
performance and minimizes noise and possible washer “walk.”

Your washer can be installed in a basement, laundry room,
or recessed area. See “Drain System.”

Companion appliance location requirements should also be
considered.

IMPORTANT: Do not install or store the washer where it will
be exposed to the weather. Do not store or operate the washer
in temperatures at or below 32°F (0°C). Some water can remain
in the washer and can cause damage in low temperatures.
Proper installation is your responsibility.

You will need:

■ A water heater set to 120°F (49°C).

■ A grounded electrical outlet located within 4 ft. (1.2 m) of

power cord on back of washer. See “Electrical Requirements.”

■ Hot and cold water faucets located within 4 ft. (1.2 m)

of hot and cold water ll valves on washer, and water pressure
of 20–100 psi (138–690 kPa). A pressure reduction valve should
be used in the supply line where inlet pressure entering the
building exceeds 100 PSI (690 kPa) to avoid damage to the
washer mixing valve.

■ Single washer installations require 12" (300 mm) minimum

risers to provide an air cushion and avoid noise and damage
to valves.

■ A level oor with maximum slope of 1" (25 mm) under entire

washer. Installing on carpet is not recommended.

■ Floor must support washer’s total weight (with water and load)

of 315 lbs (143 kgs).

■ A oor drain under the bulkhead. Prefabricated bulkheads

with electrical outlets, water inlet lines, and drain facilities
should be used only where local codes permit.

Recessed Area or Closet Installation

This washer may be installed in a recessed area. The installation
dimensions shown are the minimum spaces allowable. Additional
spacing should be considered for ease of installation and
servicing. Companion appliance spacing should be considered.

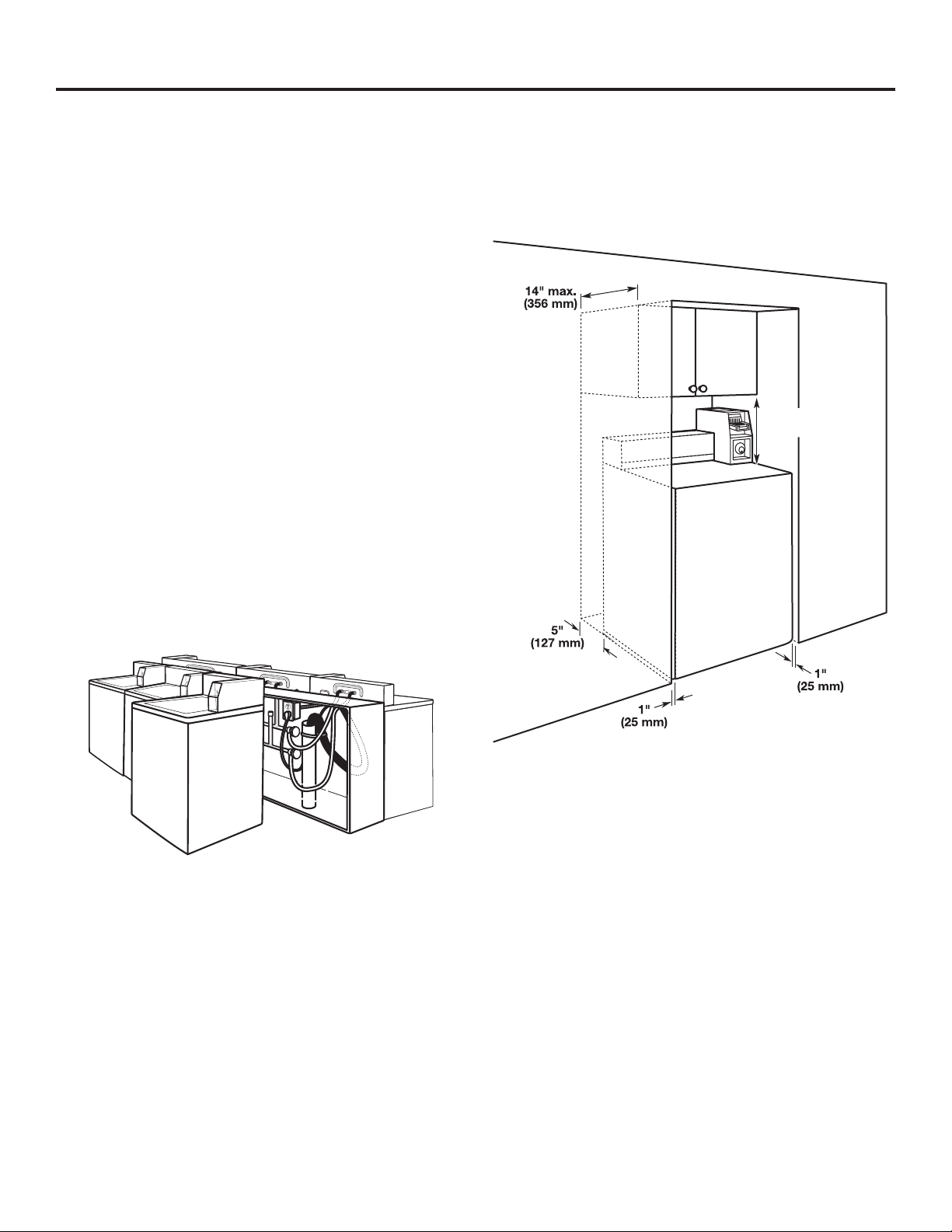

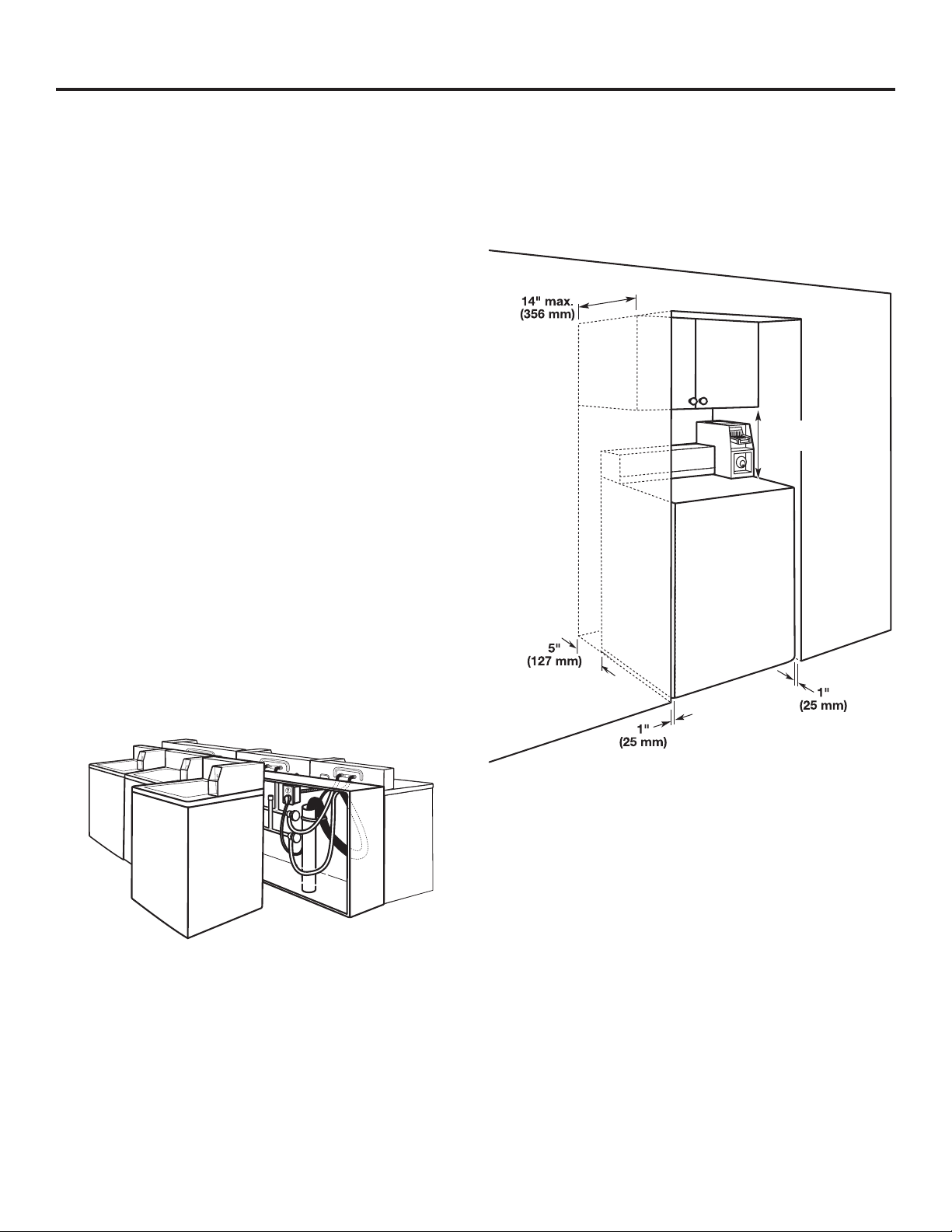

Minimum installation spacing

16"

(406 mm)

6

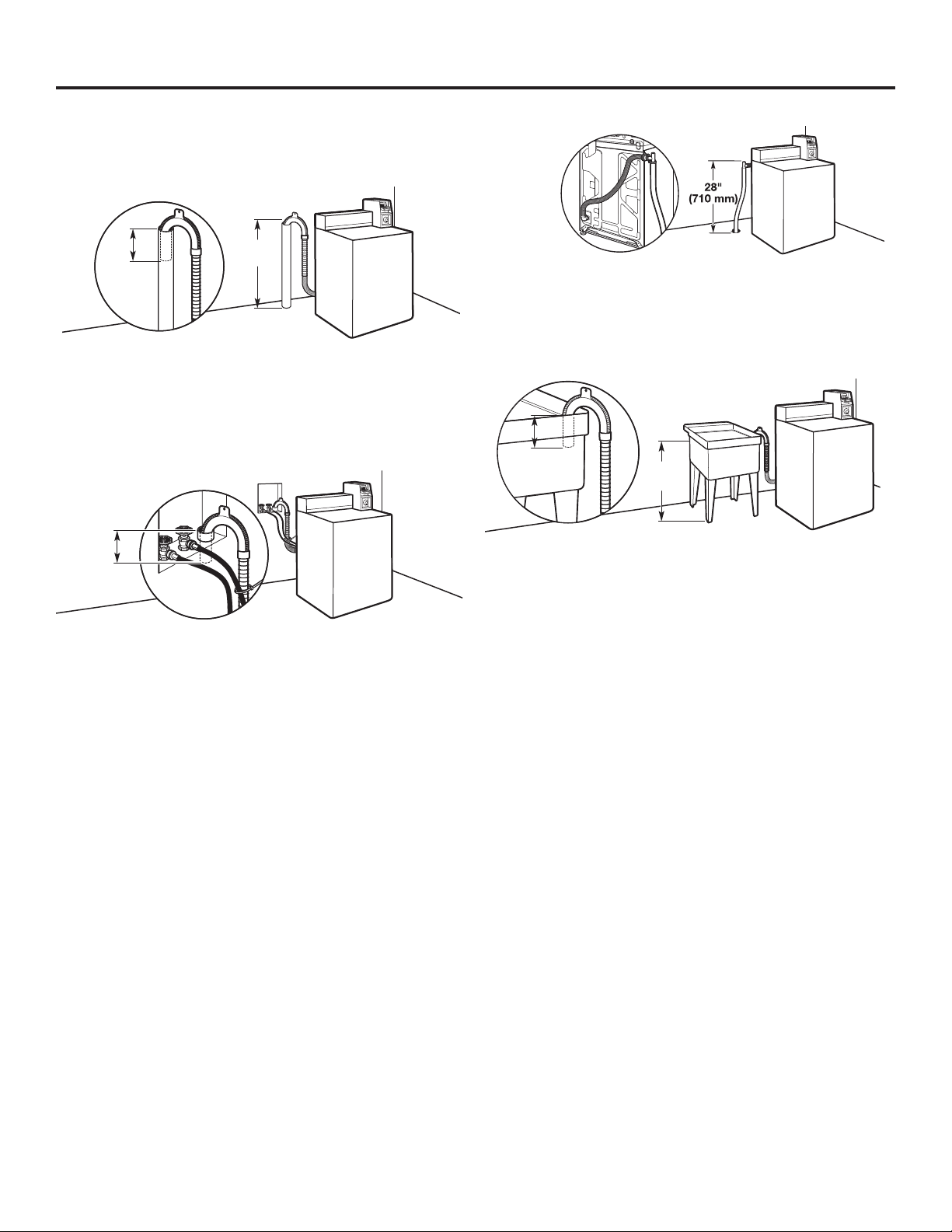

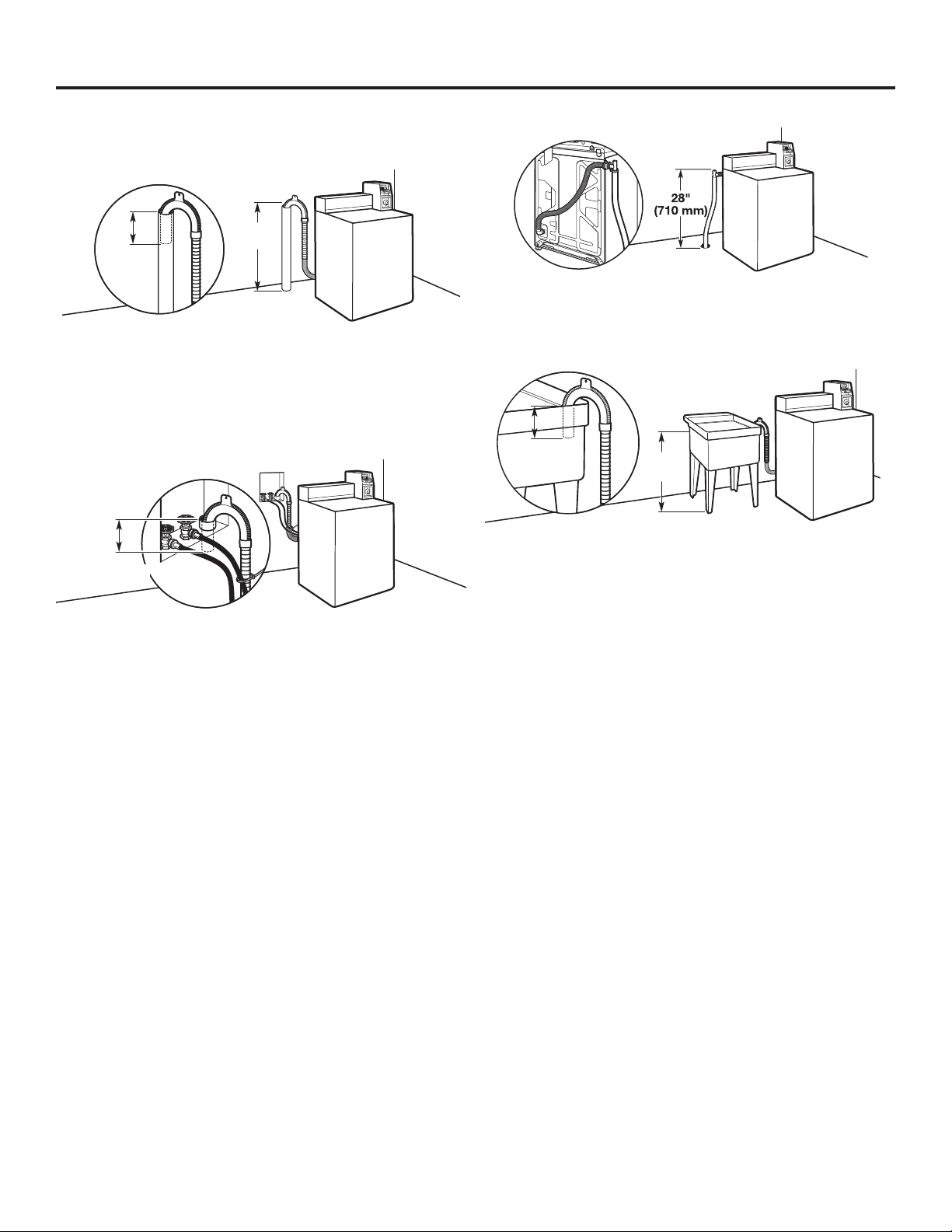

DRAIN SYSTEM

8"

(203 mm)

Drain system can be installed using a oor drain, wall standpipe,
oor standpipe, or laundry tub. Select method you need.

Floor standpipe drain system

39"

8"

(203 mm)

Minimum diameter for a standpipe drain: 2" (51 mm). Minimum
carry-away capacity: 10 gal. (38 L) per minute. Top of standpipe
must be at least 39" (990 mm) high; install no higher than
96" (2.44 m) from bottom of washer.

(990 mm)

Wall standpipe drain system

8"

(203 mm)

Floor drain system

Floor drain system requires a Siphon Break Kit (Part Number

285320). Minimum siphon break: 28" (710 mm) from bottom
of washer. Additional hoses may be needed.

Laundry tub drain system

39"

(990 mm)

Minimum capacity: 20 gal. (76 L). The top of the laundry tub
must be at least 39" (990 mm) above oor.

See requirements for oor standpipe drain system.

7

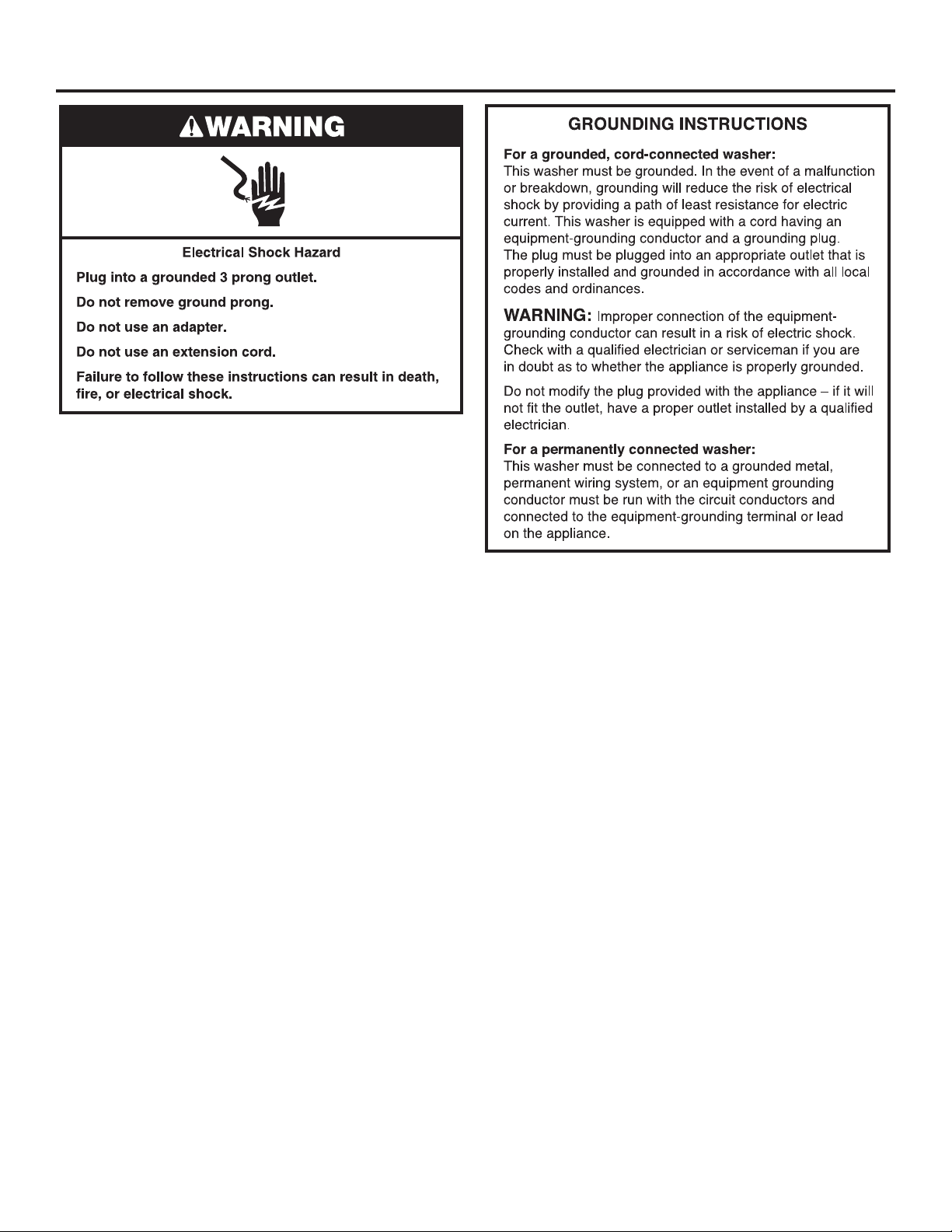

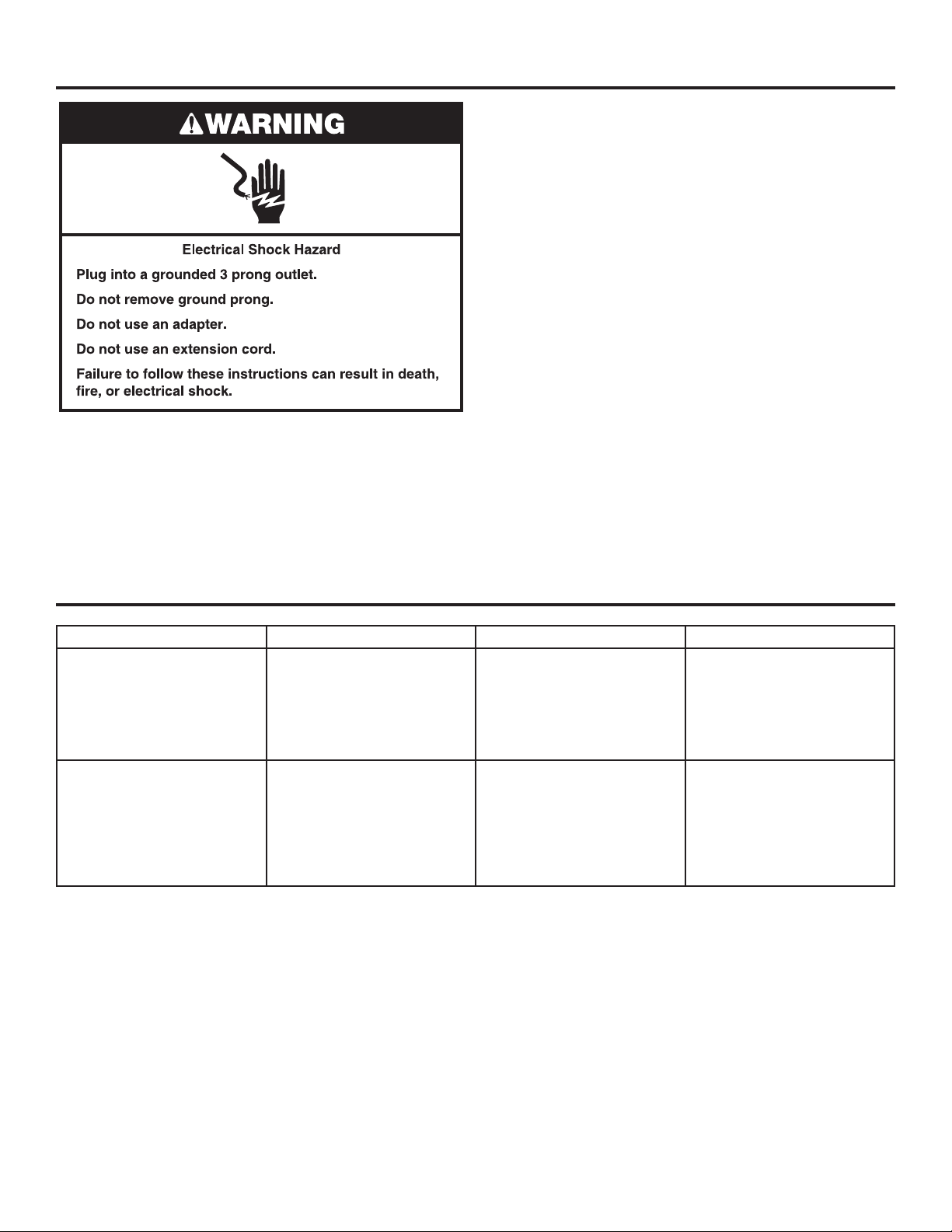

ELECTRICAL REQUIREMENTS

■ A 120-volt, 60-Hz., AC-only, 15- or 20-amp, fused electrical

supply is required. A time-delay fuse or circuit breaker is
recommended. It is recommended that a separate circuit
breaker serving only this appliance be provided.

■ This washer is equipped with a power supply cord having

a 3 prong grounding plug.

■ To minimize possible shock hazard, the cord must be plugged

into a mating, 3 prong, grounding-type outlet, grounded in
accordance with local codes and ordinances. If a mating outlet
is not available, it is the personal responsibility and obligation
of the customer to have the properly grounded outlet installed

by a qualied electrician.

■ If codes permit and a separate ground wire is used, it is

recommended that a qualied electrician determine that

the ground path is adequate.

■ Do not ground to a gas pipe.

■ Check with a qualied electrician if you are not sure the

washer is properly grounded.

■ Do not have a fuse in the neutral or ground circuit.

8

INSTALLATION INSTRUCTIONS

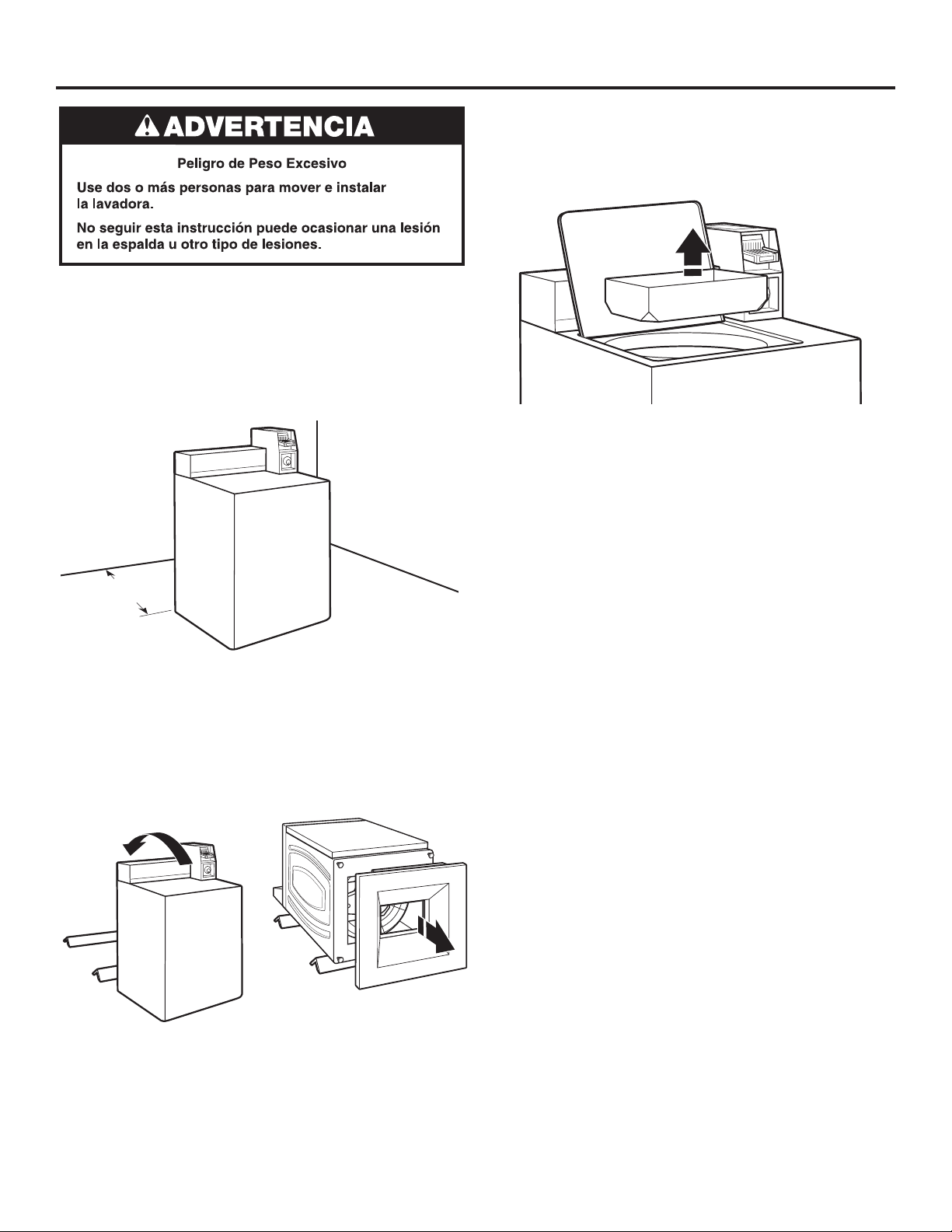

It is necessary to remove all shipping materials for proper
operation and to avoid excessive noise from washer.

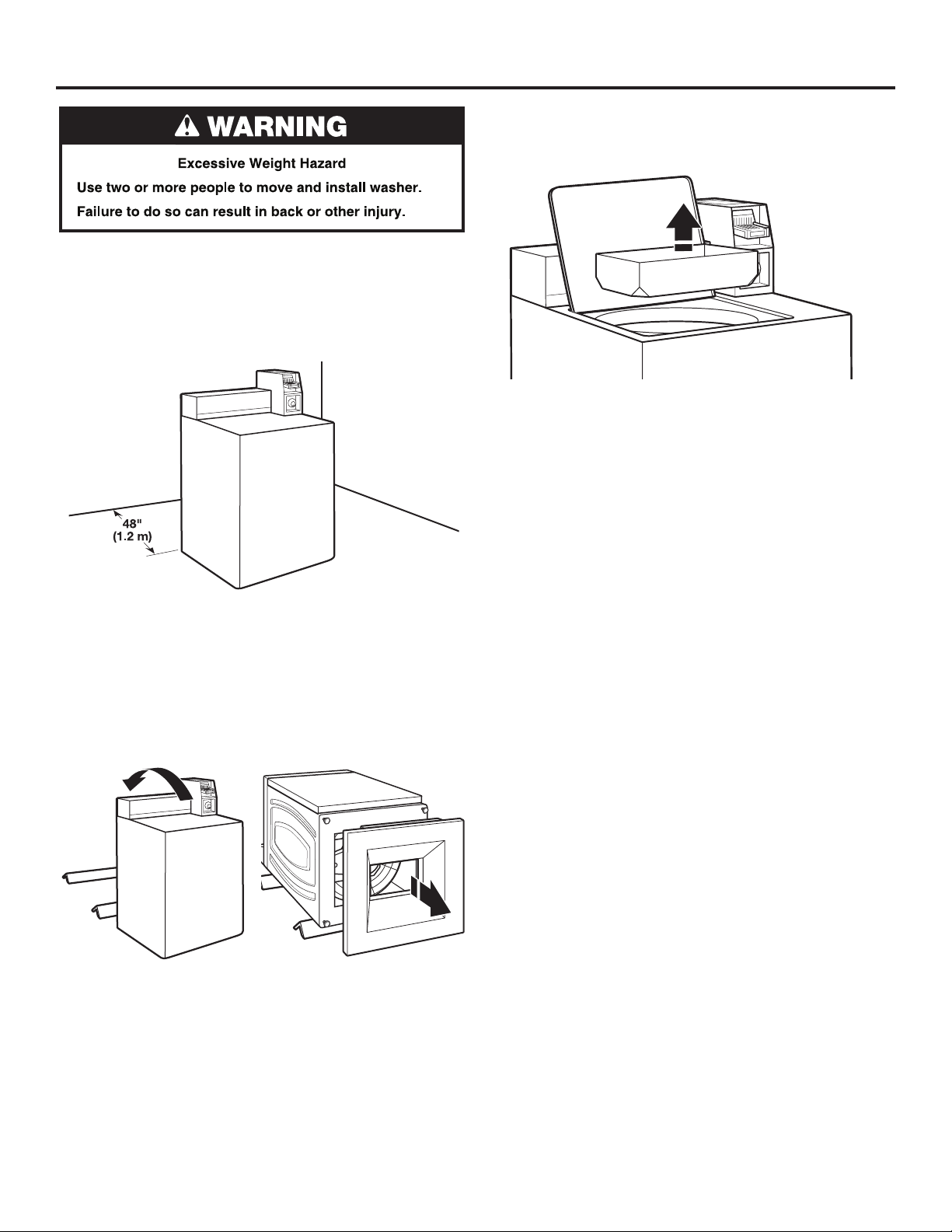

1. Move washer to within 4 ft (1.2 m) of its nal location; it must

be in a fully upright position.

NOTE: To avoid oor damage, set washer onto cardboard

before moving it and make sure lid is taped shut.

3. Remove tape from washer lid, open lid, and remove cardboard

packing tray from tub. Be sure to remove all parts from tray.

NOTE: Keep tray in case you need to move washer later.

2. To avoid damaging oor, place cardboard supports from

shipping carton on oor behind washer. Tip washer back

and place on cardboard supports. Remove shipping base.
Set washer upright.

IMPORTANT: Removing shipping base is necessary for proper

operation.

NOTE: Keep shipping base in case you need to move washer

later.

9

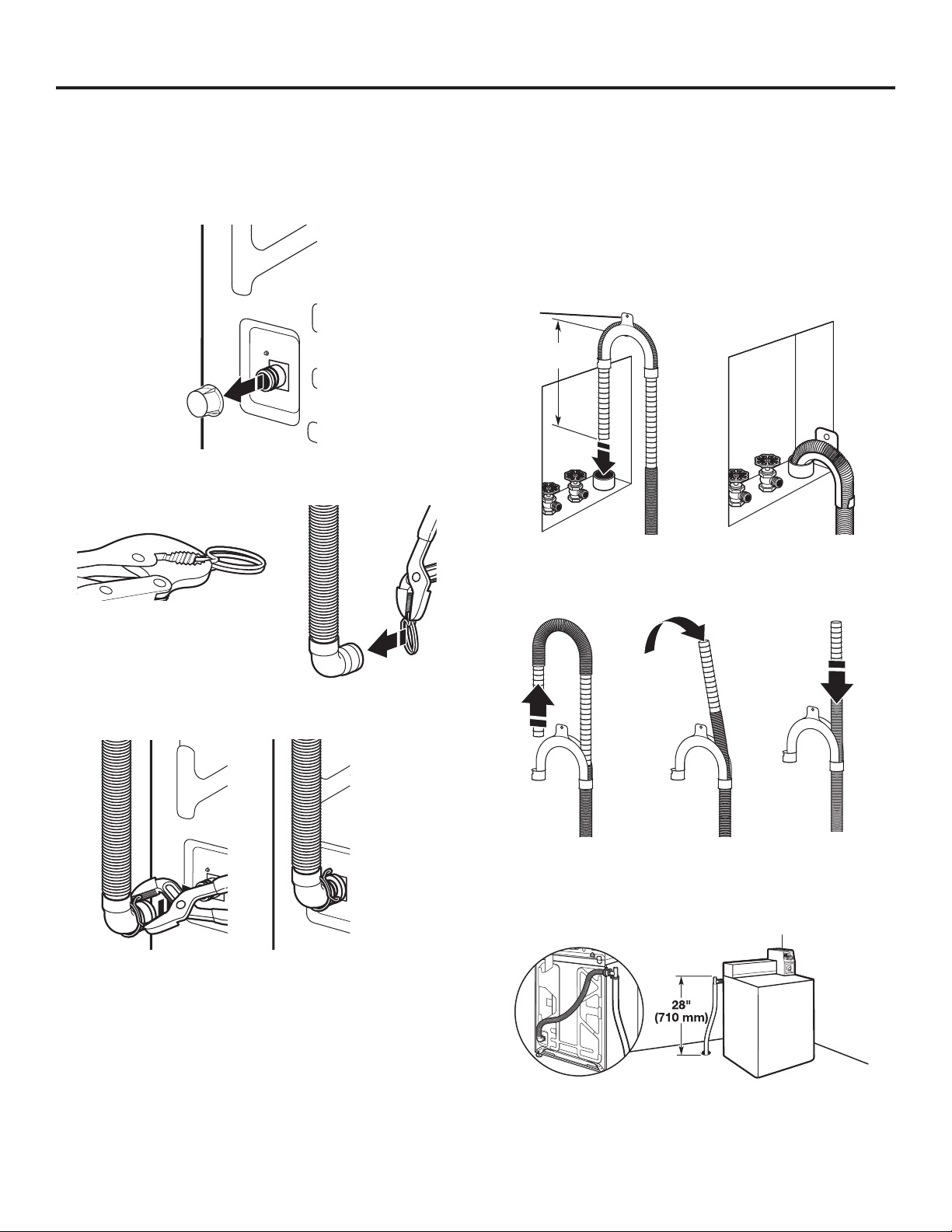

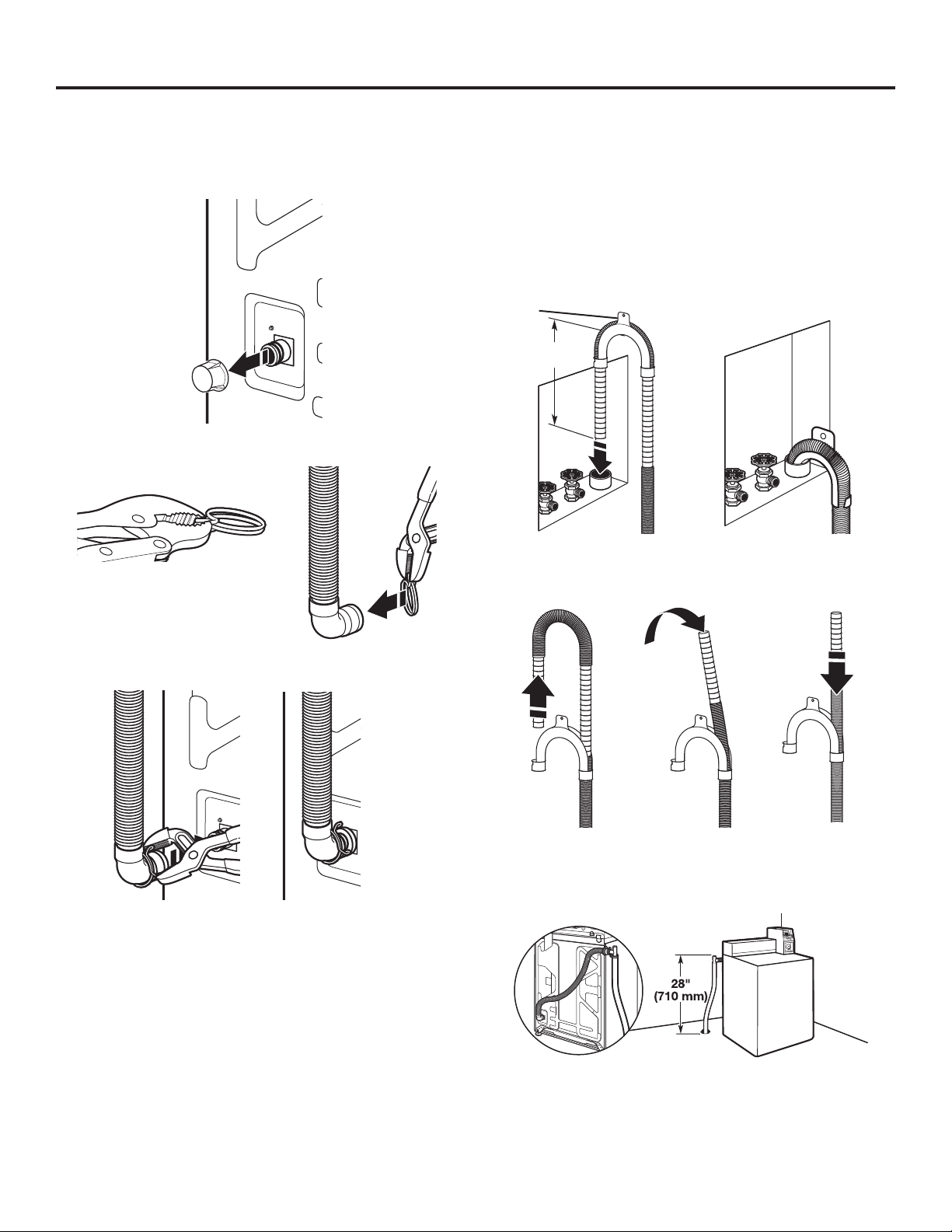

CONNECT DRAIN HOSE

Proper routing of the drain hose avoids damage to your oor
due to water leakage.

Remove drain hose from the washer drum

1. Remove cap from the washer drain port on the back of

the washer.

2. If clamp is not already in place on elbow end of drain hose,
slide it over end as shown.

5. Place hose into standpipe (shown in picture) or over side

of laundry tub.

IMPORTANT:

■ Drain hose is not to exceed 8" (203 mm) into drain pipe;

do not force excess hose into standpipe or lay on bottom
of laundry tub. Drain hose form must be used.

■ It is the responsibility of the installer to install and secure

the drain hose into the provided plumbing/drain in a
manner that will avoid the drain hose coming out of,
or leaking from, the plumbing/drain.

Drain

hose
form

8"

(203 mm)

6. For oor drain installations, you will need to remove the drain

hose form from the end of the drain hose. You may need
additional parts with separate directions. See “Tools and Parts.”

3. Squeeze clamp with pliers and slide elbow end of drain
hose onto washer drain port and secure with clamp.

4. The washer drain system can be installed using a oor drain,
wall standpipe, oor standpipe, or laundry tub.

7. The oor drain system requires a siphon break that may be

purchased separately. The siphon break (Part Number 285320)
must be a minimum of 28" (710 mm) from the bottom of the
washer. Additional hoses might be needed.

10

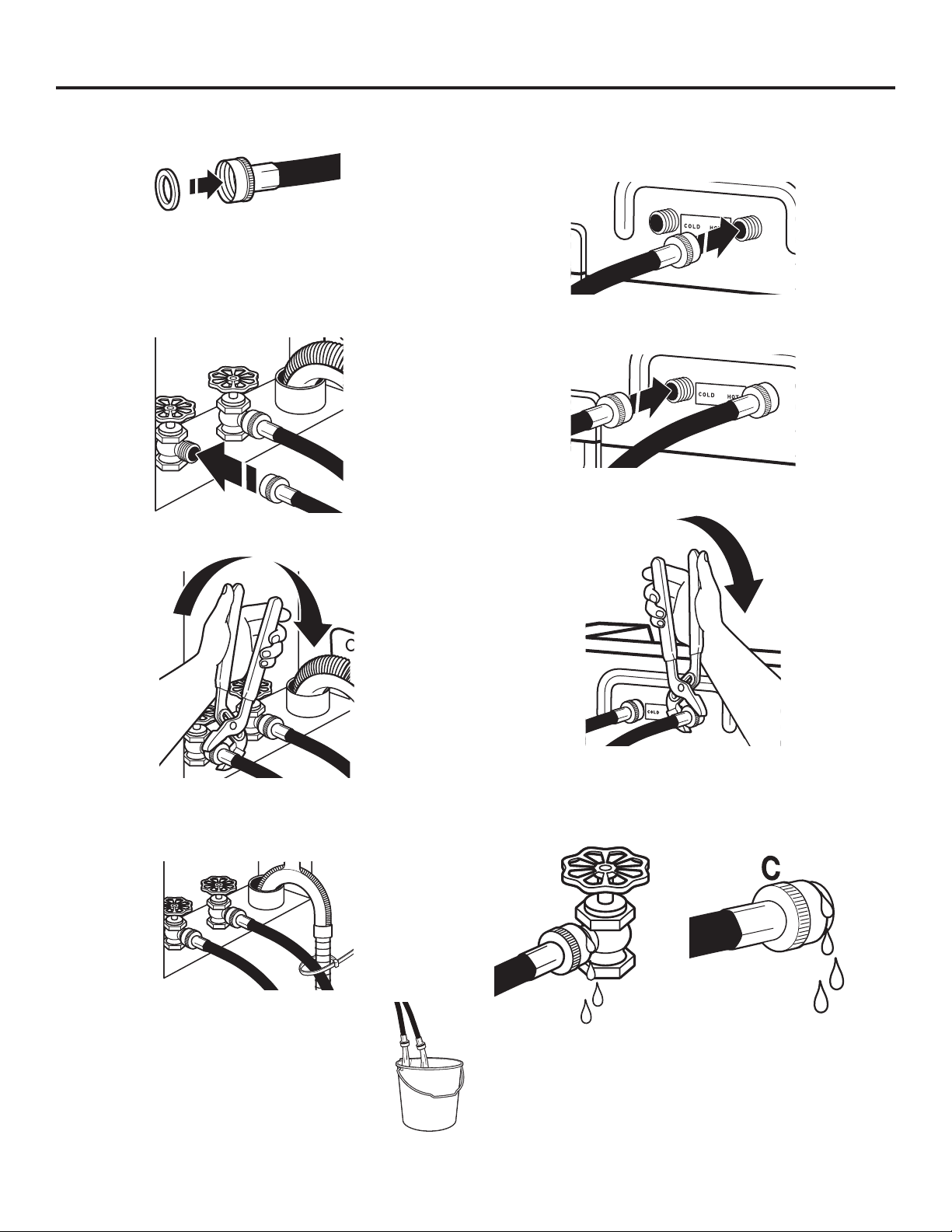

CONNECT INLET HOSES

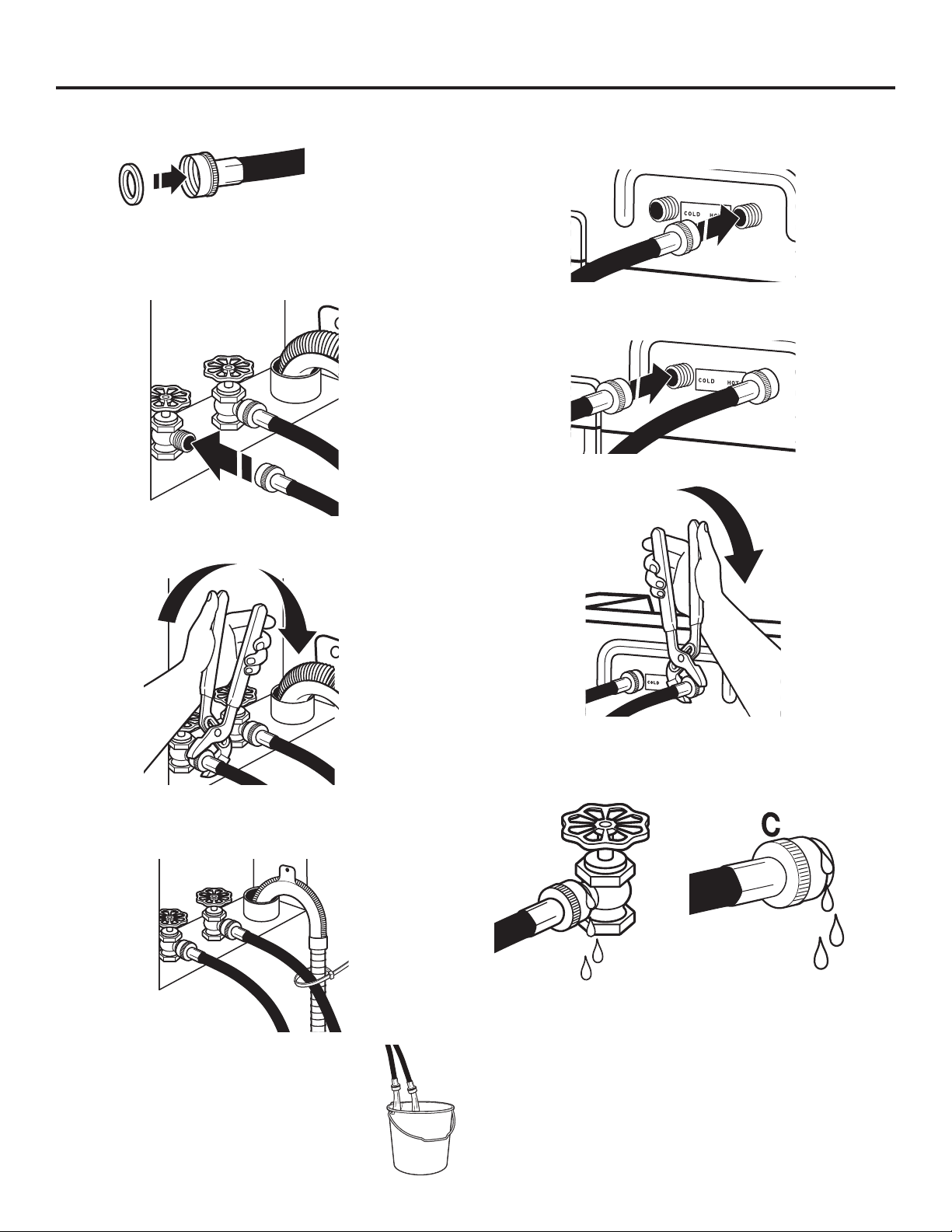

Insert new hose washers (supplied) into each end of the inlet hoses.
Firmly seat the washers in the couplings.

CouplingWasher

Connect Inlet Hoses to Water Faucets

1. Attach hose to hot water faucet. Screw on coupling until it is

seated on washer. Repeat process for cold water.

2. Use pliers to tighten the couplings an additional two-thirds turn.

Connect Inlet Hoses to Washer

1. Attach cold water hose to cold water inlet valve marked

with a blue ring. Screw coupling by hand until it is snug.

2. Attach hot water hose to hot water inlet valve marked

with a red ring. Screw coupling by hand until it is snug.

3. Use pliers to tighten couplings an additional two-thirds turn.

IMPORTANT: Do not overtighten or use tape or sealants on valve

when attaching to faucets or washer. Damage can result.

3. Secure drain hose to inlet hose with zip strap.

Clear Water Lines

■ Run water through both faucets and inlet hoses,

into a laundry tub, drainpipe, or bucket, to get
rid of particles in the water lines that might clog
the inlet valve screens.

■ Check the temperature of the water to make

sure that the hot water hose is connected to the
hot water faucet and that the cold water hose is
connected to the cold water faucet.

NOTE: Do not overtighten. Damage to the valve can result.

4. Turn on water faucets to check for leaks. A small amount

of water may enter washer. It will drain later.

NOTE: Replace inlet hoses after 5 years of use to reduce the

risk of hose failure. Record hose installation or replacement
dates on the hoses for future reference.

Periodically inspect and replace hoses if bulges, kinks, cuts,

wear, or leaks are found.

11

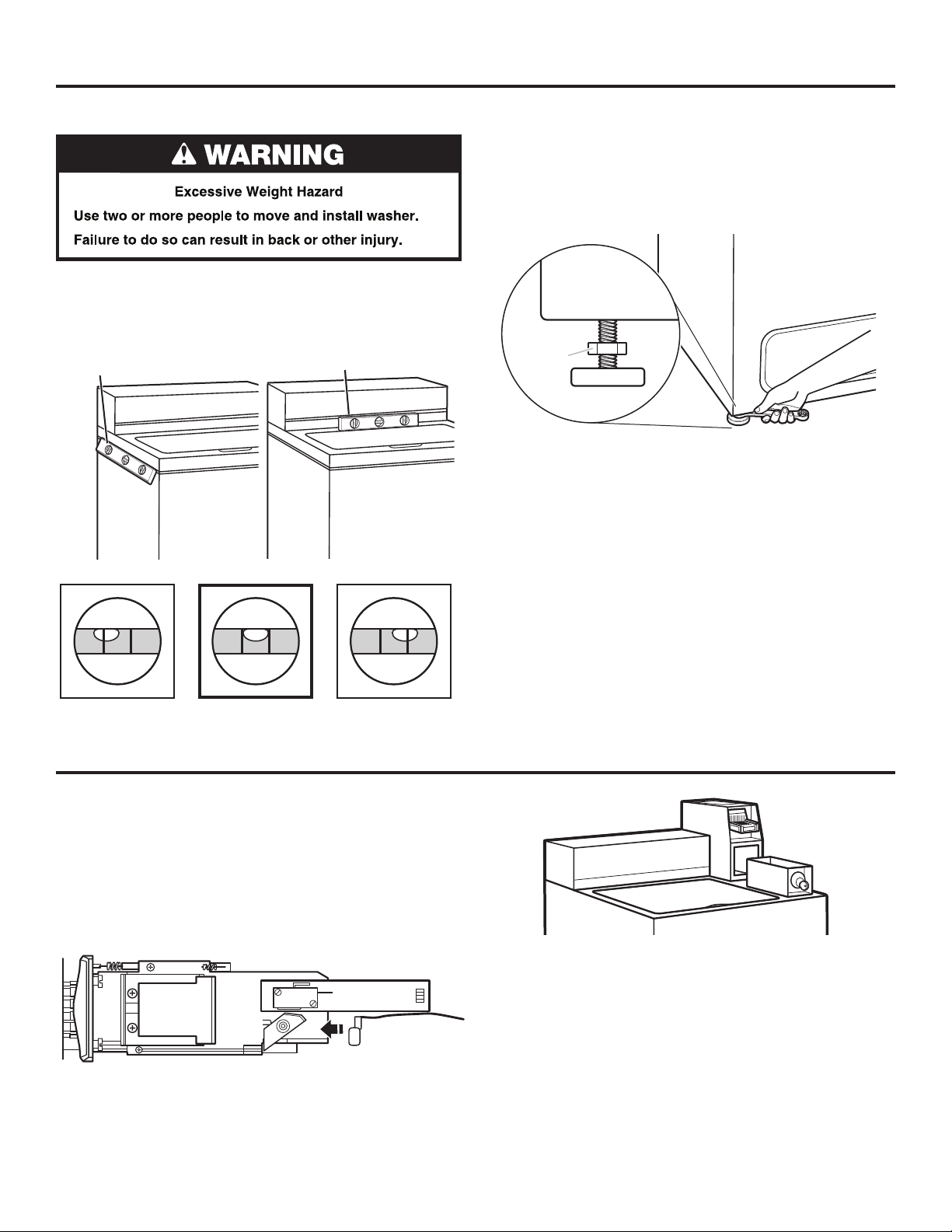

LEVEL WASHER

IMPORTANT: Level washer properly to reduce excess noise

and vibration.

1. Move the washer to its nal location. Place a level on top

edges of washer. Use side seam as a guide to check levelness
of sides. Check levelness of front using lid, as shown. Rock
washer back and forth to make sure all four feet make solid

contact with oor.

Place level here

Place level here

Place level here

Place level here

2. Use a 9/16" or 14 mm open-end or adjustable wrench to turn

jam nuts clockwise on feet until they are about 1/2" (13 mm)
from the washer cabinet. Then turn the leveling foot clockwise
to lower the washer or counterclockwise to raise the washer.
Recheck levelness of washer and repeat as needed.

HELPFUL TIP: You may want to prop up front of washer about
4" (102 mm) with a wood block or similar object that will support
weight of washer.

Models with

metal feet

Jam nut

Jam nut

Not Level

LEVEL

Not Level

INSTALLING COIN SLIDE AND COIN BOX

The coin slide mechanism, service door lock and key, and coin
box lock and key are not included with some models, but can
be obtained from the usual industry sources.

Remove the service door of the meter case by lifting it up at the
back. Install the money-accepting device. (Refer to manufacturer’s
instructions for proper installation.)

A ground connection is needed for the coin slide, which can be
made by connecting the available harness (W10846503) to the
coin slide.

Ground
connection

Install a coin vault with lock and key in the meter case opening
(for models that do not come equipped with a coin box).

12

COMPLETE INSTALLATION

■ Check electrical requirements. Be sure that you have

the correct electrical supply and the recommended
grounding method.

■ Check that all parts are now installed. If there is an

extra part, go back through steps to see what was skipped.

■ Check that you have all of your tools.

■ Check that shipping materials were completely removed

from washer.

■ Dispose of/recycle all packaging materials.

■ Check that the water faucets are on.

■ Check for leaks around faucets and inlet hoses.

■ Remove lm from console and any tape remaining on washer.

■ Plug into a grounded outlet or connect power.

■ Check that circuit breaker is not tripped or fuse is not blown.

■ Start washer using the payment system (if available)

to check that the wash cycle completes without an error
code or water leak.

TYPICAL FULL LOAD SIZES

Load Type Loading Suggestion Load Type Loading Suggestion

Mixed Load 3 double sheets

4 pillowcases
6 pair shorts
8 T-shirts
2 shirts
2 blouses
8 handkerchiefs

Permanent Press 2 double or

1 king size sheet
1 tablecloth
1 dress
1 blouse
2 slacks
3 shirts
2 pillowcases

Heavy Work Clothes 3 pair pants

3 shirts
1 coverall
4 pair jeans
1 overall

Knits 3 blouses

4 slacks
6 shirts
4 tops
4 dresses

13

WASHER MAINTENANCE

Operating Tips

It is recommended that berglass items not be washed in coin-

operated washers. If these items are washed in the washer, run the
washer through a complete cycle to rinse any residue away that
might be left in the washer.

Transporting Your Washer

■ Shut o both water faucets. Disconnect and drain water inlet

hoses.

■ Disconnect drain from drain system and drain any remaining

water into a pan or bucket. Disconnect drain hose from back
of washer.

■ Unplug power cord.

■ Place inlet hoses and drain hose inside washer basket.

■ Drape power cord over edge and into washer basket.

■ Place packing tray from original shipping materials back inside

washer and reuse shipping base to support the motor and tub.
If you do not have original packaging, place heavy blankets or
towels above basket, between the washer top and the tub ring.
Close lid and place tape over lip and down the front of the
washer. Keep lid taped until washer is moved to new location.

ALTERNATE PARTS & ACCESSORIES

Your installation may require additional parts. If you are interested
in purchasing one of the items listed here, call the toll-free number
on the back cover.

If You Have: You Will Need:

Overhead sewer Standard 20 gal. (76 L)

1" (25 mm) standpipe 2" (51 mm) diameter to 1" (25 mm)

Lint clogged drain Drain Protector Part Number

Floor drain system Siphon break, Part Number

Water faucets beyond

reach of ll hoses

39" (990 mm) tall drain tub
or utility sink, sump pump and
connectors (available from local
plumbing suppliers)

diameter Standpipe Adapter Part
Number 3363920
Connector Kit Part Number
285835

367031 Connector Kit Part
Number 285835

285320 Connector Kit (x2) Part
Number 285835 Extension Drain
Hose Part Number 285863

2 longer water ll hoses:
6 ft. (1.8 m) 90° bend hose
Part Number 76314, 10 ft. (3.0 m)
Part Number 350008

If You Have: You Will Need:

Drain beyond the reach
of Inlet hose

Inlet hoses are sold as a pair in kit
W10575888

Accessories

Washer Drip Trays
Part Number 8212526

Fabric Softener Dispenser Kit
Part Number 63594

4 ft. (1.2 m) Drain Hose Extension
Part Number DRNEXT4

14

KENMORE APPLIANCE WARRANTY

KENMORE LIMITED WARRANTY

FOR ONE YEAR from the date of sale this appliance is warranted
against defects in material or workmanship when it is correctly
installed, operated, and maintained according to all supplied
instructions.

WITH PROOF OF SALE, a defective appliance will receive free
repair or replacement at option of seller.

For warranty coverage details to obtain free repair or
replacement, visit the web page: www.kenmore.com/warranty.

This warranty covers ONLY defects in material and
workmanship, and will NOT pay for:

1. Expendable items that can wear out from normal use, including

but not limited to lters, belts, bags, or screw-in base light

bulbs.

2. A service technician to clean or maintain this appliance, or to

instruct the user in correct appliance installation, operation, and
maintenance.

3. Service calls to correct appliance installation not performed

by Sears authorized service agents, or to repair problems with
house fuses, circuit breakers, house wiring, and plumbing or gas
supply systems resulting from such installation.

4. Damage to or failure of this appliance resulting from

installation not performed by Sears authorized service agents,
including installation that was not in accord with electrical, gas,
or plumbing codes.

5. Damage to or failure of this appliance, including discoloration

or surface rust, if it is not correctly operated and maintained
according to all supplied instructions.

6. Damage to or failure of this appliance, including discoloration

or surface rust, resulting from accident, alteration, abuse, misuse
or use for other than its intended purpose.

7. Damage to or failure of this appliance, including discoloration

or surface rust, caused by the use of detergents, cleaners,
chemicals, or utensils other than those recommended in all
instructions supplied with the product.

8. Damage to or failure of parts or systems resulting from

unauthorized modications made to this appliance.

9. Service to an appliance if the model and serial plate is missing,

altered, or cannot easily be determined to have the appropriate

certication logo.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION
OF REMEDIES

Customer’s sole and exclusive remedy under this limited warranty
shall be product repair or replacement as provided herein. Implied

warranties, including warranties of merchantability or tness

for a particular purpose, are limited to one year or the shortest
period allowed by law. Seller shall not be liable for incidental
or consequential damages. Some states and provinces do not
allow the exclusion or limitation of incidental or consequential
damages, or limitation on the duration of implied warranties of

merchantability or tness, so these exclusions or limitations may

not apply to you.
This warranty applies only while this appliance is used in the

United States.

This warranty gives you specic legal rights, and you may also

have other rights which vary from state to state.

Sears Brands Management Corporation

Homan Estates, IL 60179

3/2015

15

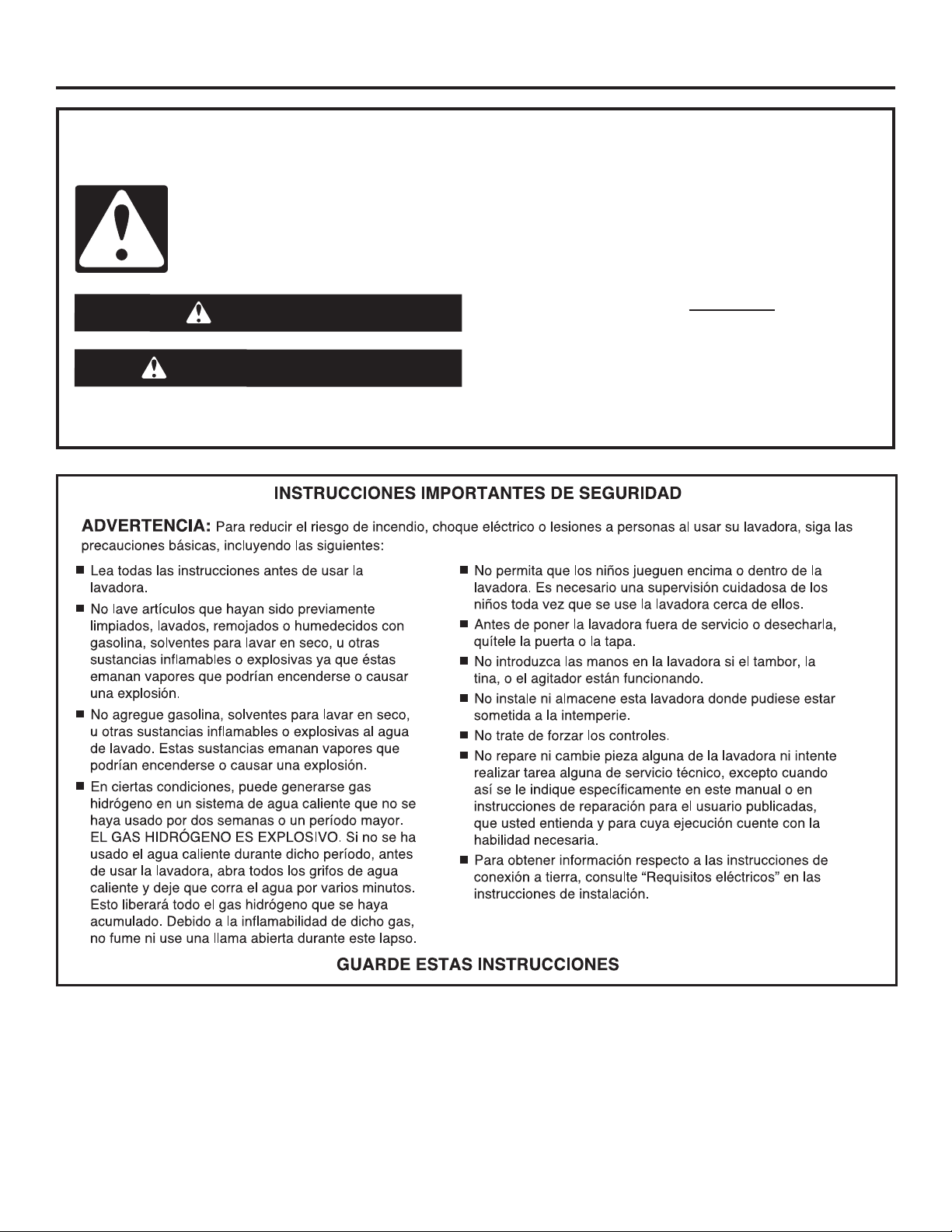

SEGURIDAD DE LA LAVADORA

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre
todos los mensajes de seguridad.

Este es el símbolo de alerta de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a
usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra
“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

PELIGRO

ADVERTENCIA

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.

Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir
una lesión grave.

16

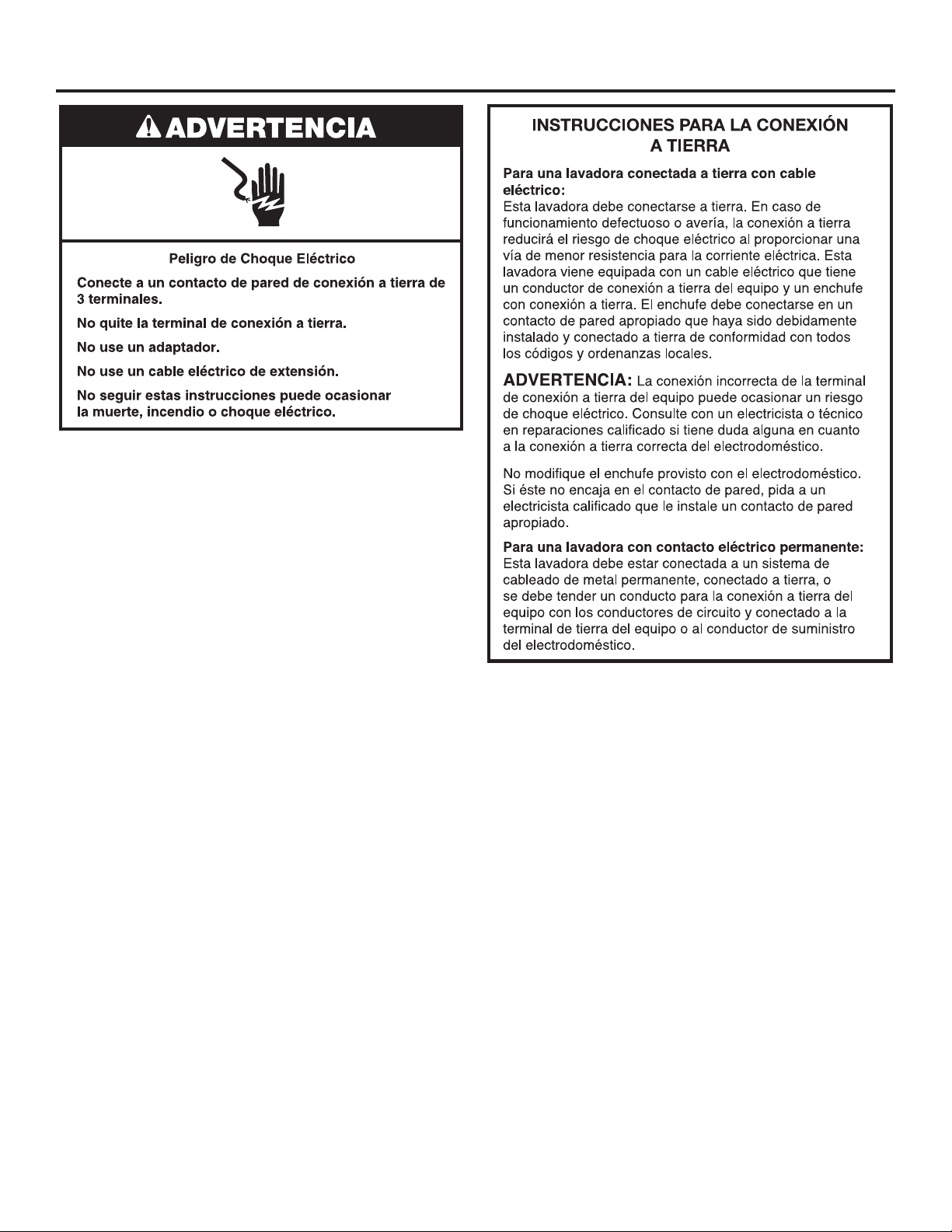

SEGURIDAD DE LA LAVADORA

HERRAMIENTAS Y PIEZAS

Herramientas necesarias:

Nivel Pinzas Cuchillo para uso general

Llave de extremo abierto

de 9/16" (14 mm)

Herramientas optativas:

Linterna Cubeta

Piezas suministradas:

Mangueras de entrada

de agua (2)

Destornillador de hoja plana

Arandelas de la manguera

de entrada (4)

Manguera de desagüe con

abrazadera, molde en forma de u

y fleje de atadura rebordeado

Ensamblaje de cerradura

de la puerta de servicio

Juego calcomanía

de tragamonedas

17

DIMENSIONES

Vista frontal Vista lateral

27"

(686 mm)

1

8

/4"

(210 mm)

421/2"

(1.080 m)

Vista posterior

16"

(406 mm)

101/2"

(267 mm)

361/4"

(921 mm)

1"

(25 mm)

51/2"

(140 mm)

441/2"

(1.130 m)

18

371/4"

(946 mm)

(171 mm)

421/2"

(1.080 m)

363/4"

(933 mm)

63/4"

1"

(25 mm)

41/4"

(108 mm)

27"

(686 mm)

REQUISITOS DE UBICACIÓN

Seleccione una ubicación apropiada para su lavadora, para
realzar el rendimiento y reducir al mínimo el ruido y la posible
“caminata” de la lavadora.

Su lavadora se puede instalar en un sótano, cuarto para lavar
o un lugar empotrado. Vea “Sistema de desagüe”.

Deberá tenerse en cuenta también los requisitos para la ubicación
de otro electrodoméstico que le acompañe.

IMPORTANTE: No instale o almacene esta lavadora donde estará
expuesta a la intemperie. No guarde ni haga funcionar
su lavadora a temperaturas iguales o inferiores a 32 °F (0 °C).
El agua que quede en la lavadora puede ocasionar daños a bajas
temperaturas. La instalación correcta es su responsabilidad.

Usted necesitará:

■ Un calentador de agua jado en 120°F (49°C).

■ Un contacto con conexión a tierra ubicado a no más de 4 pies

(1,2 m) del cable eléctrico en la parte posterior de la lavadora.
Vea “Requisitos Eléctricos”.

■ Grifos de agua caliente y de agua fría ubicados a una

distancia de no más de 4 pies (1,2 m) de las válvulas de
llenado del agua caliente y fría en la lavadora y una presión
de agua de 20–100 lb/pulg² (138–690 kPa). Debe usarse una
válvula de reducción de presión en la línea de suministro donde

la presión de entrada hacia el edicio exceda 100 lb/pulg²

(690 kPa) para evitar daños a la válvula de mezcla
de la lavadora.

■ Para las instalaciones con lavadoras simples se requieren

montantes de un mínimo de 12" (300 mm) para que provean
una cámara de aire, y eviten el ruido y los daños a las válvulas.

■ Un piso nivelado con un declive máximo de 1" (25 mm) debajo

de la lavadora completa. No se recomienda la instalación
sobre una alfombra.

■ El piso debe sostener el peso total de la lavadora (con el agua

y la carga) de 315 lb (143 kg).

■ Un desagüe de piso debajo del tabique. Los tabiques divisorios

prefabricados con contactos eléctricos, las líneas de entrada
de agua y las instalaciones con desagües deben ser usados
únicamente donde los códigos locales lo permitan.

Instalación en zona empotrada o en el clóset

Esta lavadora podrá instalarse en un área empotrada. Las
dimensiones de instalación que se ilustran a continuación son
para los espacios mínimos permitidos. Debe considerarse espacio
adicional para facilitar la instalación y el servicio técnico. Debe
considerarse el espacio adicional para otro electrodoméstico que
le acompañe.

Espacio mínimo para la instalación

16"

(406 mm)

19

SISTEMA DE DESAGÜE

8"

(203 mm)

El sistema de desagüe de la lavadora se puede instalar utilizando
un desagüe de piso, un tubo vertical de pared, un tubo vertical de
piso o una tina de lavadero. Seleccione el método que necesita.

Sistema de desagüe de tubo vertical de piso

39"

8"

(203 mm)

Diámetro mínimo para el desagüe de tubo vertical: 2" (51 mm).
Capacidad de desplazamiento mínima: 10 gal. (38 L) por minuto.
La parte superior del tubo vertical debe estar a 39" (990 mm)
de altura como mínimo; instálela a no más de 96" (2,44 m)
de la base de la lavadora.

(990 mm)

Sistema de desagüe de tubo vertical de pared

8"

(203 mm)

Sistema de desagüe de piso

Un sistema de desagüe por el piso requiere de un juego de
desviación de sifón (pieza número 285320). Desviación de sifón
mínima: 28" (710 mm) de la base de la lavadora. Se pueden
necesitar mangueras adicionales.

Sistema de desagüe de tina de lavadero

39"

(990 mm)

Capacidad mínima: 20 gal. (76 L). La parte superior de la tina
de lavadero debe estar a 39" (990 mm) del piso como mínimo.

Vea los requisitos para el sistema de desagüe de tubo vertical
de piso.

20

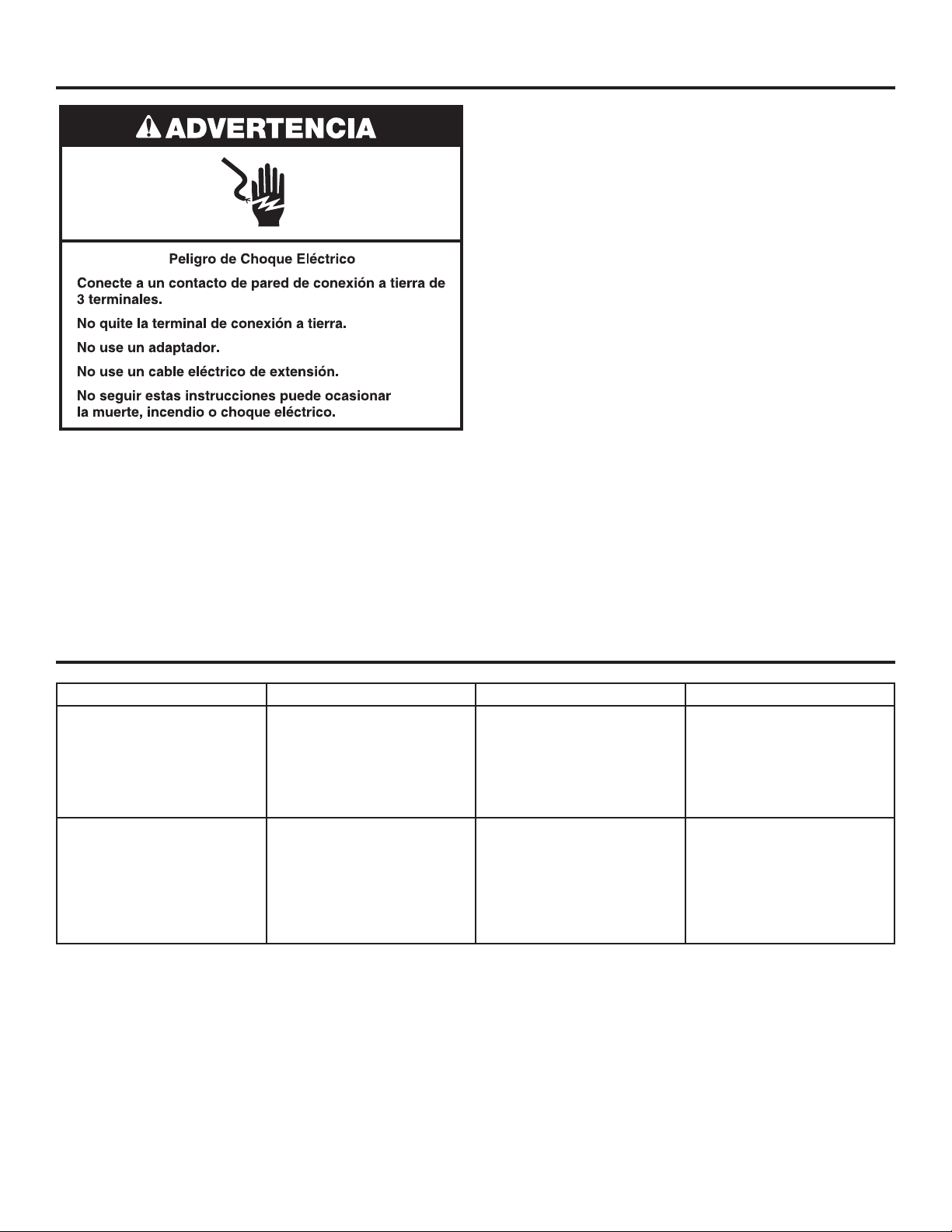

REQUISITOS ELÉCTRICOS

■ Se necesita un suministro eléctrico de 120 voltios, 60 hertzios,

CA solamente, de 15 ó 20 amperios y protegido con fusible.
Se recomienda un fusible retardador o un cortacircuitos, en un
circuito independiente que preste servicio únicamente a este
aparato.

■ Esta lavadora viene equipada con un cable eléctrico dotado

de un enchufe de 3 terminales con conexión a tierra.

■ Para reducir al mínimo el peligro de posibles choques

eléctricos, el cable debe ser enchufado en un contacto
apropiado de pared de 3 terminales, conectado a tierra de
acuerdo con los códigos y normas locales. Si no hay disponible
una salida equivalente, es responsabilidad y obligación
personal del cliente de tener un contacto apropiado con

conexión a tierra instalado por un electricista calicado.

■ Si los códigos lo permiten y se emplea un alambre de conexión

a tierra separado, es recomendable que un electricista
calicado determine si la trayectoria de conexión a tierra
es adecuada.

■ No conecte a tierra a un tubo de gas.

■ Si no está seguro de que la conexión a tierra de la lavadora

sea la adecuada, verifíquela con un electricista competente.

■ No coloque un fusible en el circuito neutro o de puesta a tierra.

21

INSTRUCCIONES DE INSTALACIÓN

3. Quite la cinta adhesiva de la tapa de la lavadora, abra la

tapa y saque la bandeja de empaque de cartón de la tina.
Cerciórese de sacar todas las piezas de la bandeja.

NOTA: Guarde la bandeja por si necesita mover la lavadora

más tarde.

Es necesario quitar todos materiales de transporte para obtener
un funcionamiento adecuado y para evitar ruido excesivo de la
lavadora.

1. Mueva la lavadora a 4 pies (1,2 m) de su ubicación nal.

Debe estar en posición vertical.

NOTA: Para evitar daños en el piso, coloque la lavadora sobre

un cartón antes de moverla y asegúrese de que la tapa esté
cerrada con cinta adhesiva.

48"

(1,2 m)

2. Para evitar daños al piso, coloque soportes de cartón

de la caja de transporte sobre el piso, detrás de la lavadora.
Incline hacia atrás la lavadora y colóquela sobre los soportes
de cartón. Saque la base de transporte. Ponga la lavadora
en posición vertical.

IMPORTANTE: Para un funcionamiento adecuado es necesario

quitar la base de transporte.

NOTA: Guarde la base del embalaje por si necesita mover

la lavadora más adelante.

22

CONEXIÓN DE LA MANGUERA DE DESAGÜE

El tendido apropiado de la manguera de desagüe evita daños

a sus pisos ocasionados por ltraciones de agua.

Retire la manguera de desagüe de la canasta
de la lavadora

1. Quite la tapa del puerto de desagüe de la lavadora

que se encuentra en la parte posterior de la lavadora.

2. Si la abrazadera no está en su lugar, sobre el extremo del

codo de la manguera de desagüe, deslícelo sobre el extremo
como se muestra.

5. Coloque la manguera dentro del tubo vertical (se muestra

en la ilustración) o sobre el lado de la tina de lavadero.

IMPORTANTE:

■ No debe haber más de 8,0" (203 mm) de manguera

de desagüe dentro del tubo vertical; no fuerce el exceso
de la manguera dentro del tubo vertical, ni lo coloque
en el fondo de la tina de lavadero. El molde de
la manguera de desagüe debe usarse.

■ Es la responsabilidad del instalador para instalar y

asegurar la manguera de drenaje en la tubería/descarga
respectiva de manera que se evite la manguera de drenaje
que sale de, o se escapa de, la tubería/drenaje.

Molde de

la manguera

de desagüe

8"

(203 mm)

6. Para las instalaciones con desagüe por el piso, necesitará

quitar el molde de la manguera de desagüe del extremo de
la misma. Puede ser que necesite piezas adicionales con
instrucciones por separado. Vea “Piezas y herramientas”.

3. Apriete la abrazadera con pinzas y deslice el extremo en

forma de codo de la manguera de desagüe sobre el puerto
de desagüe. Asegúrelo con la abrazadera.

4. El sistema de desagüe de la lavadora se puede instalar

utilizando un desagüe de piso, un tubo vertical de pared,
un tubo vertical de piso o una tina de lavadero.

7. El sistema de desagüe por el piso necesita una desviación

de sifón que puede adquirirse por separado. La desviación
del sifón (pieza número 285320) debe estar a una distancia
mínima de 28" (710 mm) de la parte inferior de la lavadora.
Se pueden necesitar mangueras adicionales.

23

CONEXIÓN DE LAS MANGUERAS DE ENTRADA

Inserte las nuevas arandelas para manguera (suministradas) en

cada extremo de las mangueras de entrada. Asiente rmemente

las arandelas en los acoplamientos.

AcoplamientoArandela

Conecte las mangueras de entrada a los grifos
del agua

1. Sujete la manguera al grifo de agua caliente. Atornille el

acoplamiento hasta que quede asentado en la lavadora.
Repita el procedimiento para la manguera de agua fría.

2. Use pinzas para apretar los acoplamientos dos tercios

de vuelta adicional.

Conecte las mangueras de entrada a la lavadora

1. Sujete la manguera de agua fría a la válvula de entrada de

agua fría, marcada con un aro azul. Atornille el acoplamiento
a mano hasta que quede apretado.

2. Sujete la manguera de agua caliente a la válvula de entrada

del agua caliente, marcada con un anillo rojo. Atornille
el acoplamiento a mano hasta que quede apretado.

3. Use pinzas para apretar los acoplamientos dos tercios

de vuelta adicional.

IMPORTANTE: No apriete en exceso ni use cinta o selladores
en la válvula. Puede resultar en daños.

3. Asegure la manguera de desagüe a la manguera de entrada

con una atadura.

Despeje las líneas de agua

■ Deje correr el agua de los grifos y las mangueras

de entrada en un lavadero, tubo de desagüe
o cubeta para eliminar las partículas que se
encuentran en las tuberías del agua, las cuales

podrían obstruir los ltros de la válvula de

entrada.

■ Verique la temperatura del agua para

asegurarse de que la manguera de agua caliente
esté conectada al grifo de agua caliente y que la
manguera de agua fría esté conectada al grifo de agua fría.

24

NOTA: No apriete demasiado. Se puede dañar la válvula.

4. Abra los grifos del agua para revisar si hay fugas de agua

en el grifo y en la conexión a la lavadora. Una pequeña
cantidad de agua podría entrar en la lavadora. Ésta se
desaguará más tarde.

NOTA: Reemplace las mangueras de entrada después

de 5 años de uso para reducir el riesgo de que fallen.
Para consulta en el futuro, anote en las mangueras la fecha
de instalación o la fecha de reposición de las mismas.

Inspeccione periódicamente y reemplace las mangueras

si aparecen bultos, torceduras, cortaduras, desgaste

o ltraciones de agua.

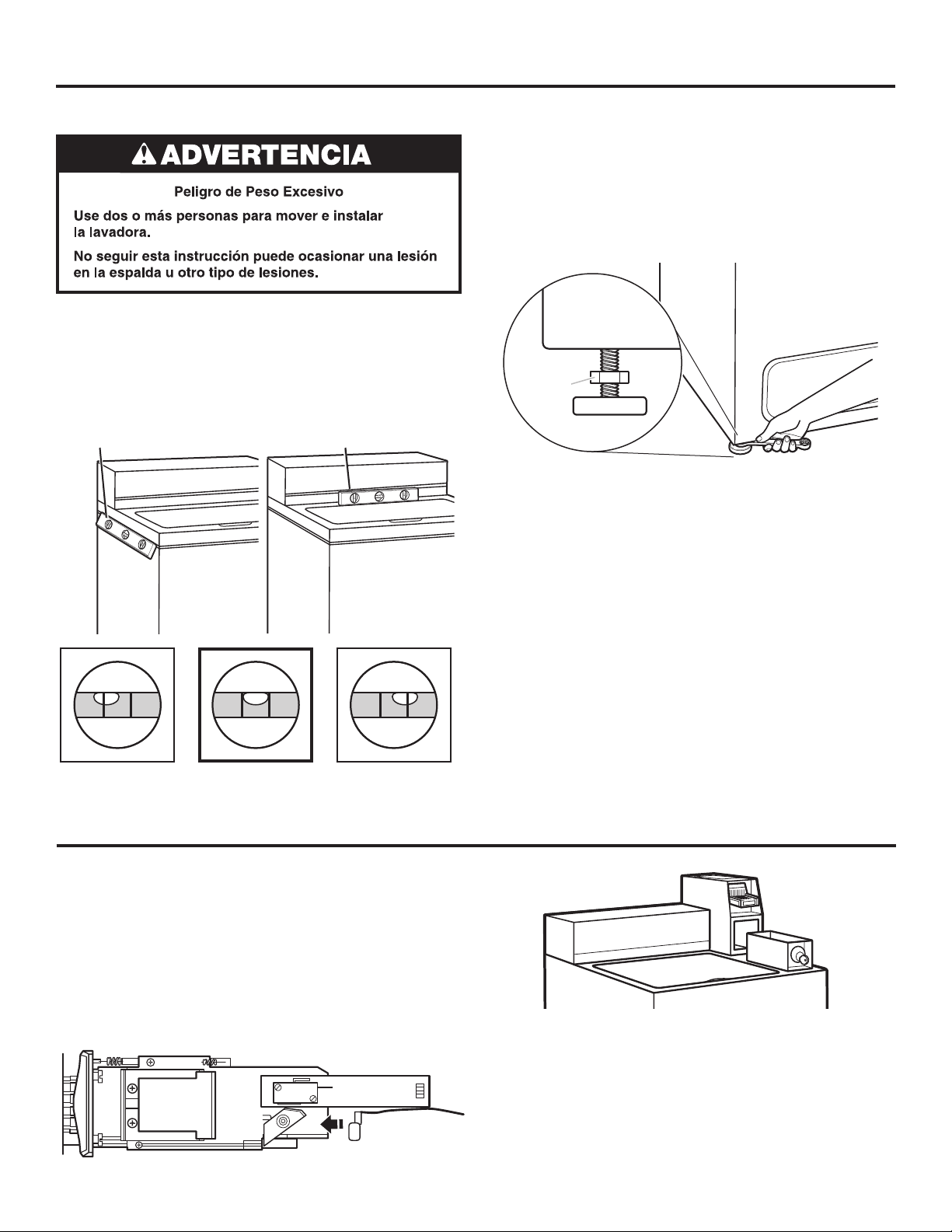

NIVELACIÓN DE LA LAVADORA

IMPORTANTE: La nivelación adecuadamente de la lavadora

reduce el ruido y la vibración en exceso.

1. Con la lavadora en su ubicación nal, coloque un nivel en los

bordes superiores de la lavadora. Use la hendidura lateral
como una guía para revisar la nivelación de los lados. Revise
la nivelación del frente usando la tapa, como se muestra.
Balancee la lavadora hacia delante y hacia atrás para
asegurarse de que las 4 patas hagan contacto rme
con el piso.

Coloque el nivel aquí Coloque el nivel aquí

Place level here

Place level here

2. Use una llave de boca de 9/16" ó 14 mm o una llave ajustable

para girar las tuercas adoras hacia la derecha sobre las

patas, hasta que estén a aproximadamente 1/2" (13 mm)
de la carcasa de la lavadora. Luego gire la pata niveladora
hacia la derecha para bajar la lavadora, o hacia la
izquierda para levantarla. Revise la nivelación de la lavadora
nuevamente y repita el procedimiento según sea necesario.

CONSEJO ÚTIL: Puede apuntalar el frente de la lavadora
aproximadamente 4" (102 mm) con un bloque de madera
o un objeto similar que vaya a soportar el peso de la lavadora.

Modelos con las

patas de metal

Tuerca

Jam nut

adora

No está nivelada NIVELADA No está nivelada

INSTALACIÓN DEL TRAGAMONEDAS Y LA CAJA DE MONEDAS

El mecanismo del tragamonedas, el bloqueo de la puerta y la
llave, así como el seguro del tragamonedas y la llave, no están
incluidos en algunos modelos, pero pueden obtenerse a través de
fuentes industriales comunes.

Retire la puerta de servicio de la caja del contador levantándola
por la parte posterior. Instale el dispositivo para aceptar el dinero.
(Consulte las instrucciones del fabricante para ver la instalación
adecuada.)

Se necesita una conexión para el tragamonedas. Esta se puede
conseguir conectando el arnés disponible (W10846503) al
tragamonedas.

Conexión
a tierra

Instale una cámara acorazada con un seguro y una llave en la
abertura de la caja del contador (para modelos que no están
equipados con una caja de monedas).

25

COMPLETE LA INSTALACIÓN

■ Revise los requisitos eléctricos. Asegúrese de contar con

la fuente de electricidad correcta y el método recomendado
de conexión a tierra.

■ Verique que todas las piezas estén ahora instaladas. Si hay

alguna pieza extra, vuelva a revisar todos los pasos para ver
qué se omitió.

■ Verique que tenga todas las herramientas.

■ Revise que los materiales de transporte se hayan quitado

por completo de la lavadora.

■ Deshágase de todos los materiales de embalaje o recíclelos.

■ Revise que los grifos de agua estén abiertos.

■ Verique si hay fugas alrededor de los grifos y de las

mangueras de entrada.

■ Quite la película de la consola y la cinta que quede

en la lavadora.

■ Enchufe en un contacto con conexión a tierra o reconecte

el suministro de energía.

■ Revise que el cortacircuitos no se haya disparado o que

el fusible no esté quemado.

■ Ponga en marcha la lavadora mediante el sistema de pago

(si está disponible) para vericar que el ciclo de lavado se

complete sin un código de error o fuga de agua.

TAMAÑOS DE CARGAS TÍPICAS DE VOLUMEN COMPLETO

Tipo de carga Sugerencias para cargar Tipo de carga Sugerencias para cargar

Carga mixta 3 sábanas dobles

Permanent Press
(Planchado permanente)

4 fundas para almohada
6 shorts
8 camisetas
2 camisas
2 blusas
8 pañuelos

2 sábanas de tamaño doble o
1 de tamaño extra
1 mantel
1 vestido
1 blusa
2 pantalones
3 camisas
2 fundas para almohada

Ropa pesada de trabajo 3 pantalones

3 camisas
1 overol
4 pantalones de mezclilla
1 overol

Tejidos de punto 3 blusas

4 pantalones
6 camisas
4 tops
4 vestidos

26

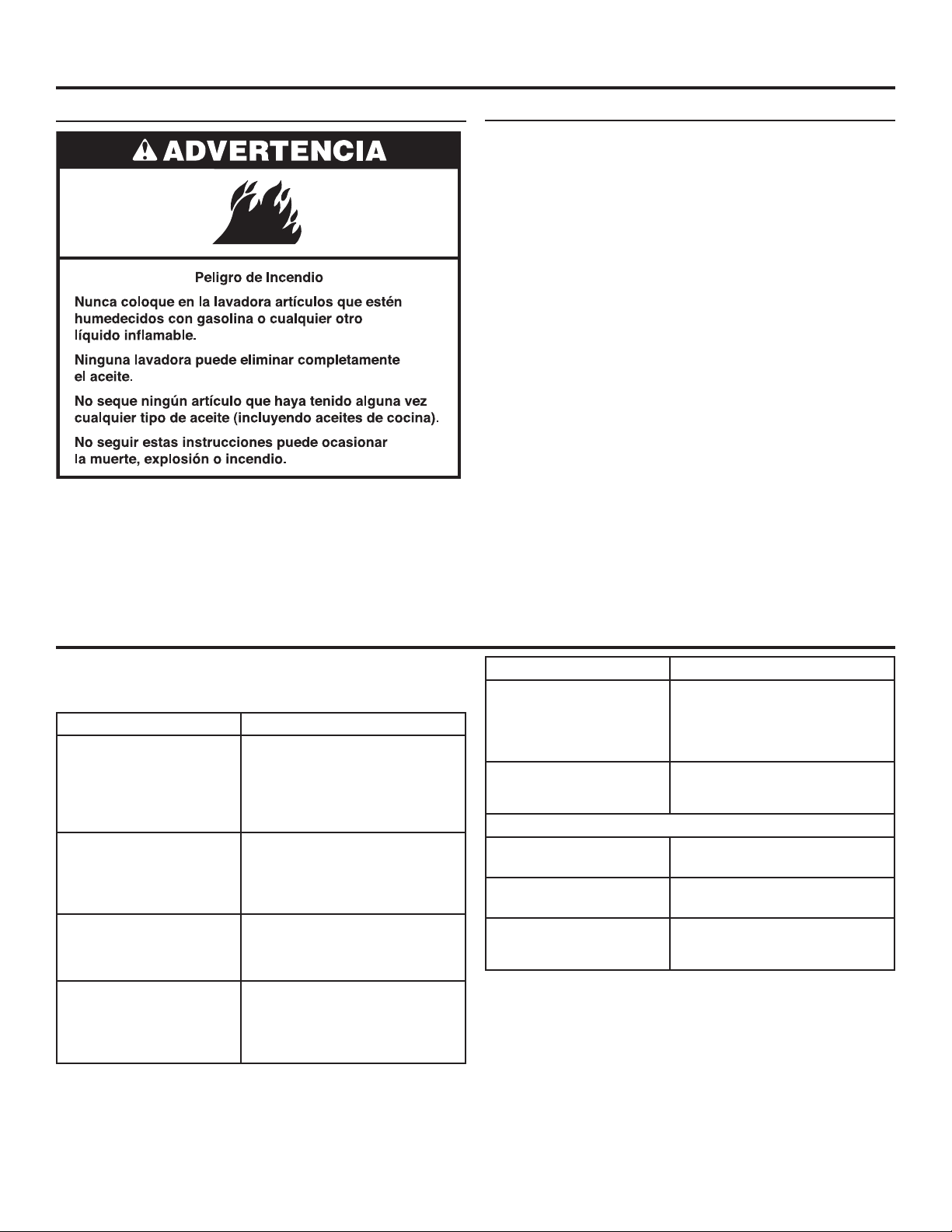

MANTENIMIENTO DE LA LAVADORA

Consejos para el funcionamiento

Se recomienda que artículos de bra de vidrio no se laven en las

lavadoras de funcionamiento con monedas. Si estos artículos se
lavan en la lavadora, ponga a funcionar la lavadora en un ciclo
completo para enjuagar cualquier residuo que pudiera haber
quedado en la lavadora.

Transporte de la lavadora

■ Cierre ambos grifos de agua. Desconecte y elimine el agua de

las mangueras de entrada de agua.

■ Desconecte el desagüe del sistema de desagüe y drene el

agua restante en una olla o cubeta. Desconecte la manguera
de desagüe de la parte posterior de la lavadora.

■ Desenchufe el cable eléctrico.

■ Ponga las mangueras de entrada y la manguera de desagüe

en el interior de la canasta de la lavadora.

■ Pase el cable eléctrico sobre el borde y colóquelo dentro

de la canasta de la lavadora.

■ Coloque nuevamente la bandeja del embalaje de los

materiales de envío originales en el interior de la lavadora
y reutilice la base del embalaje para sustentar el motor y
la tina. Si no tiene el embalaje original, coloque frazadas o
toallas pesadas sobre la canasta, entre la parte superior de la
lavadora y el aro de la tina. Cierre la tapa y péguela con cinta
hacia el frente de la lavadora. Mantenga la tapa pegada con
cinta adhesiva hasta que se coloque la lavadora en su nueva
ubicación.

PIEZAS Y ACCESORIOS ALTERNATIVOS

Su instalación puede requerir piezas suplementarias. Si está
interesado en adquirir una de las piezas aquí enlistadas, llame
al número gratuito que se encuentra en la contraportada.

Si tiene: Usted necesitará:

Una alcantarilla suspendida Tina de desagüe estándar de

Tubo vertical de 1" (25 mm)
de diámetro

Desagüe obstruido por
pelusa

Sistema de desagüe por
el piso

20 galones (76 L) 39" (990 mm)
de altura o lavadero utilitario,
bomba de sumidero y conectores
(disponible con proveedores
locales)

Adaptador para tubo vertical
de 2" (51 mm) a 1" (25 mm) de
diámetro, pieza número 3363920
Juego de conectores,
pieza número 285835

Protector del desagüe,
pieza número 367031
Juego de conectores,
pieza número 285835

Desviación de sifón, pieza número
285320, juego de conectores
(x 2), pieza número 285835, juego
de extensión para manguera,
pieza número 285863

Si tiene: Usted necesitará:

Grifos del agua fuera del
alcance de las mangueras
de llenado

El desagüe es fuera del
alcance de la manguera
de entrada

2 mangueras de llenado de agua
más largas: manguera con doblez
de 90° de 6 pies (1,8 m), pieza
número 76314 y de 10 pies
(3,0 m), pieza número 350008

Las mangueras de entrada se
venden como un par en el juego
W10575888

Accesorios

Bandejas de goteo para lavadora,
pieza número 8212526

Juego del depósito de suavizante
de telas. Pieza número 63594

Extensión para manguera
de desagüe de 4 pies (1,2 m),
pieza número DRNEXT4

27

GARANTÍA DE LOS ELECTRODOMÉSTICOS DE KENMORE

GARANTÍA LIMITADA DE KENMORE

DURANTE UN AÑO a partir de la fecha de venta de este
electrodoméstico, el aparato posee garantía contra defectos en
los materiales o en la mano de obra cuando se instale, opere y
mantenga correctamente de acuerdo con todas las instrucciones
provistas.

CON EL COMPROBANTE DE VENTA, un electrodoméstico
defectuoso recibirá la reparación o sustitución gratuita, a discreción
del vendedor.

Para obtener detalles de la cobertura de la garantía sobre
reparaciones y repuestos sin cargo, visite la página web:
www.kenmore.com/warranty.

Esta garantía cubre SOLAMENTE los defectos de material

y mano de obra, y NO pagará por:

1. Los artículos no reutilizables que puedan gastarse con el uso

normal, incluyendo, pero sin limitación, ltros, correas, bolsas
y bombillas de luz con rosca en la base.

2. Un técnico de servicio para limpiar o mantener este

electrodoméstico o para enseñarle al usuario la correcta
instalación, uso y mantenimiento de este.

3. Visitas del servicio técnico para corregir la instalación

del electrodoméstico la cual no fue realizada por agentes
autorizados del servicio técnico de Sears, o para reparar
problemas con fusibles domésticos, cortacircuitos, cableado de la
casa y plomería o sistemas de suministro de gas que resulten de
tal instalación.

4. Daños o fallas en el electrodoméstico que resulten de la

instalación la cual no fue realizada por agentes autorizados de
servicio técnico de Sears, lo que incluye instalaciones que no se
realizaron de acuerdo con los códigos eléctricos, de gas o de
plomería.

5. Daños o fallas en el electrodoméstico, lo que incluye decoloración

u óxido en la supercie, si no se hizo un uso y mantenimiento

correcto de acuerdo con todas las instrucciones provistas.

6. Daños o fallas en el electrodoméstico, lo que incluye

decoloración u óxido en la supercie como consecuencia de un

accidente, alteración, abuso, uso indebido o un uso diferente de
aquél para el cual fue diseñado.

7. Daños o fallas en el electrodoméstico lo que incluye decoloración

u óxido en la supercie causados por el uso de detergentes,

limpiadores, productos químicos o utensilios diferentes de
los recomendados en todas las instrucciones provistas con el
producto.

8. Daños o fallas en piezas o sistemas como resultado de

modicaciones no autorizadas que se hayan efectuado en este

electrodoméstico.

9. Servicio técnico a un electrodoméstico si la placa de modelo y

número de serie falta, está alterada o no puede determinarse con

facilidad el logotipo de certicación correspondiente.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN

DE RECURSOS

El único y exclusivo recurso del cliente según los términos de esta
garantía limitada será el de reparar o sustituir el producto según
se estipula en la presente. Las garantías implícitas, incluyendo
las garantías de comerciabilidad o de capacidad para un
propósito particular, serán limitadas a un año o al período más
corto permitido por ley. El vendedor no se hará responsable por
daños incidentales o consecuentes. Algunos estados y provincias
no permiten la exclusión o limitación de daños incidentales o
consecuentes, la limitación acerca de cuánto debe durar una
garantía implícita de comerciabilidad o capacidad, de modo
que las limitaciones o exclusiones arriba mencionadas pueden
no aplicarse en su caso.

Esta garantía se aplica sólo mientras este electrodoméstico
se usa en los Estados Unidos.

Esta garantía le otorga derechos legales especícos, y es posible

que usted tenga también otros derechos, los cuales varían de un
estado a otro.

Sears Brands Management Corporation

Homan Estates, IL 60179 U.S.A.

28

293031

W10837709A

© 2017 Sears Brands, LLC

01/17
