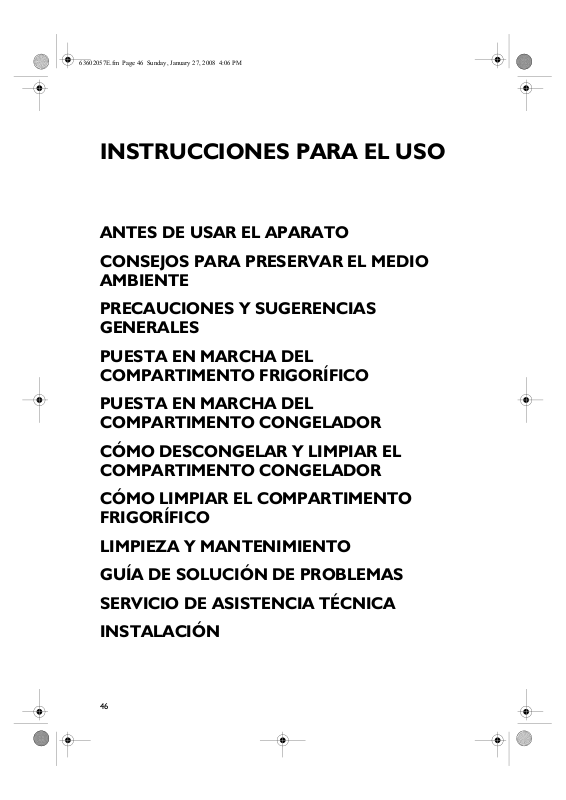

INSTRUCCIONES PARA EL USO
ANTES DE USAR EL APARATO
CONSEJOS PARA PRESERVAR EL MEDIO
AMBIENTE
PRECAUCIONES Y SUGERENCIAS
GENERALES
PUESTA EN MARCHA DEL
COMPARTIMENTO FRIGORÍFICO
PUESTA EN MARCHA DEL
COMPARTIMENTO CONGELADOR
CÓMO DESCONGELAR Y LIMPIAR EL
COMPARTIMENTO CONGELADOR
CÓMO LIMPIAR EL COMPARTIMENTO
FRIGORÍFICO
LIMPIEZA Y MANTENIMIENTO
GUÍA DE SOLUCIÓN DE PROBLEMAS
SERVICIO DE ASISTENCIA TÉCNICA
INSTALACIÓN
46
Page 2
63602057E.fm Page 47 Sunday, January 27, 2008 4:06 PM
ANTES DE USAR EL APARATO
• El aparato que ha comprado es para uso
exclusivamente doméstico.
Para utilizar este aparato de la mejor
manera, lea atentamente las instrucciones
de uso, que incluyen una descripción del
equipo y algunos consejos útiles.
Guarde estas instrucciones para futuras
consultas.
1.Tras desembalar el aparato, compruebe que
no está dañado y que las puertas cierran
correctamente. Si observa daños, póngase en
contacto con el vendedor en un plazo de 24 h.
2.Una vez instalado el aparato, espere como
mínimo dos horas antes de ponerlo en marcha
para que el circuito refrigerante funcione
correctamente.
3.Asegúrese de que la instalación y la conexión
eléctrica sean efectuadas por un técnico
cualificado según las instrucciones del
fabricante y las normas locales.
4.Limpie el interior del aparato antes de usarlo.
CONSEJOS PARA PRESERVAR EL MEDIO
AMBIENTE
1.Embalaje
El material de embalaje es 100% reciclable,
como lo indica el símbolo correspondiente.
Para su eliminación, respete las normas locales.
No deje el material de embalaje (bolsas de
plástico, trozos de poliestireno, etc.) al alcance
de los niños; puede ser peligroso.
2.Eliminación del viejo frigorífico
El aparato se ha fabricado con material reciclable.
Este aparato lleva el marcado CE en conformidad
con la Directiva 2002/96/CE del Parlamento
Europeo y del Consejo sobre residuos de
aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita
consecuencias negativas para el medioambiente
y la salud.
El símbolo en el producto o en los documentos
que se incluyen con el producto, indica que no se
puede tratar como residuo doméstico. Es
necesario entregarlo en un punto de recogida para
reciclar aparatos eléctricos y electrónicos.
Para su eliminación, inutilice el aparato. Corte el
cable de alimentación y quite las puertas y los
estantes para evitar que los niños jueguen con el
aparato.
Deséchelo con arreglo a las normas
medioambientales locales y entréguelo en un
centro de recuperación. No lo deje
abandonado, ni siquiera unos pocos días; puede
ser peligroso para los niños.
Para obtener información más detallada sobre el
tratamiento, recuperación y reciclaje de este
producto, póngase en contacto con el
ayuntamiento, con el servicio de eliminación de
residuos urbanos o la tienda donde adquirió el
producto.
Información:
Este aparato no contiene CFC. El circuito
refrigerante contiene R134a (HFC) o R600a
(HC), consulte la placa de características situada
en el interior del aparato.
Para los aparatos con isobutano (R 600a): el
isobutano es un gas natural sin efectos nocivos
para el medio ambiente, pero inflamable. Por lo
tanto, es imprescindible comprobar que los
tubos del circuito refrigerante no estén dañados.
Este producto podría contener gases fluorados
de efecto invernadero tratados en el Protocolo
de Kioto; el gas refrigerante está contenido en
un sistema sellado herméticamente.
Gas refrigerante: R134a tiene un potencial de
calentamiento atmosférico (GWP) de 1300.
Declaración de conformidad
Este aparato está destinado a la conservación de
productos alimenticios y está fabricado según el
reglamento (CE) n° 1935/2004.
Este aparato ha sido proyectado, fabricado y
comercializado con arreglo a:
• Los principios de seguridad de la directiva
“Baja tensión” 2006/95/CE (que sustituye la
73/23/CEE y sucesivas rectificaciones);
• Los requisitos de protección de la Directiva
89/336/CEE (Compatibilidad
Electromagnética), modificada por la
Directiva 93/68/CEE.
El aparato posee una toma de tierra que cumple
las normas de seguridad establecidas por la ley.
47
Page 3
63602057E.fm Page 48 Sunday, January 27, 2008 4:06 PM
PRECAUCIONES Y SUGERENCIAS
GENERALES
INSTALLATION
• Para mover e instalar el aparato son
necesarias dos personas.
• Al mover el aparato tenga cuidado de no
dañar el pavimento (p. ej. parqué).
• Durante la instalación, cerciórese de que el
aparato no se apoya en el cable de
alimentación.
• Asegúrese de que el aparato no esté cerca de
una fuente de calor.
• Para garantizar una correcta ventilación, deje
un espacio a ambos lados y encima del
aparato, o bien, siga las instrucciones de
instalación.
• No bloquee las aberturas de ventilación del
aparato.
• No dañe los tubos del circuito refrigerante del
aparato.
• Instale y nivele el aparato sobre un pavimento
que soporte su peso y en una zona adecuada
para su tamaño y uso.
• Coloque el producto en un lugar seco y bien
ventilado. El aparato está preparado para el
funcionamiento a temperaturas ambiente
indicadas en la tabla siguiente, según la clase
climática a la que pertenece, que figura en la
placa de características. Puede que el aparato
no funcione correctamente si se deja durante
mucho tiempo a una temperatura superior o
inferior a los límites previstos.
Clase climática T. amb. (°C) T. amb. (°F)
SN De 10 a 32 De 50 a 90
N De 16 a 32 De 61 a 90
ST De 16 a 38 De 61 a 100
T De 16 a 43 De 61 a 110
• Compruebe que el voltaje que figura en la
placa de características corresponde al de la
vivienda.
• No utilice adaptadores múltiples ni
alargaderas.
• Para conectarlo a la red hídrica, utilice el tubo
que se suministra con el aparato nuevo y no el
del aparato antiguo.
• La modificación o sustitución del cable de
alimentación debe efectuarla personal
cualificado.
• La desconexión de la alimentación eléctrica
deberá poder efectuarse desenchufando el
aparato o bien mediante un interruptor
bipolar de red situado antes de la toma.
SEGURIDAD
• No almacene o utilice gasolina u otros
productos inflamables cerca de este aparato u
otros electrodomésticos. Las emanaciones
pueden originar fuego o una explosión.
• No utilice dispositivos mecánicos, eléctricos o
químicos distintos a los indicados por el
fabricante para acelerar el proceso de
descongelación.
• No utilice o introduzca aparatos eléctricos en
el interior de los compartimentos del aparato,
a menos que lo autorice el fabricante.
• Este aparato no está diseñado para que lo
utilicen niños, personas con discapacidades
físicas, sensoriales o mentales, o personas sin
experiencia y conocimientos del aparato,
salvo en el caso de que exista una persona que
se haga responsable de su seguridad y les
instruya o vigile durante el uso.
• Asegúrese de que los niños no jueguen con el
aparato o se escondan en él, ya que podrían
quedarse atrapados y morir asfixiados.
• Aunque no sea tóxico, no ingiera el líquido
que contienen los acumuladores de frío (en
algunos modelos).
• No coma cubitos de hielo ni polos
inmediatamente después de sacarlos del
congelador. El frío puede provocar
quemaduras en las mucosas.
UTILIZACIÓN
• Antes de efectuar cualquier operación de
mantenimiento o limpieza, desenchufe el
aparato de la red eléctrica o desconéctelo de
la fuente de alimentación.
• Todos los aparatos provistos de productores
de hielo y distribuidores de agua deben
conectarse a una red hídrica que suministre
exclusivamente agua potable (con una presión
entre 0,17 y 0,81 MPa (1,7 y 8,1 bares)). Los
productores de hielo y/o agua que no estén
directamente conectados a la alimentación
hídrica deben llenarse únicamente con agua
potable.
• Utilice el compartimento frigorífico sólo para
conservar alimentos frescos y el
compartimento congelador únicamente para
conservar productos congelados, congelar
alimentos frescos y producir cubitos de hielo.
• No almacene envases de vidrio con líquidos
en el congelador; podrían explotar.
El fabricante declina cualquier
responsabilidad si no se respetan las
sugerencias y precauciones anteriormente
indicadas.
48
Page 4
63602057E.fm Page 49 Sunday, January 27, 2008 4:06 PM
PUESTA EN MARCHA DEL
COMPARTIMENTO FRIGORÍFICO
Este aparato es un frigorífico con compartimento congelador de
estrellas.
La descongelación del compartimento frigorífico es
totalmente automática.
Los mejores resultados se obtienen con temperaturas
comprendidas entre +16°C y +32°C.
Puesta en marcha del frigorífico
Enchufe el aparato en la toma de corriente.
El termostato permite regular la temperatura de ambos
compartimentos: frigorífico y congelador.
Cómo regular la temperatura de los compartimentos:
1. Para garantizar un funcionamiento correcto y la conservación
adecuada de los alimentos, se aconseja regular el
termostato en la posición 2-3/MED.
2. La temperatura del compartimento frigorífico se puede
cambiar con el mando del termostato:
• en los números más bajos/MIN para que la temperatura en
el interior del compartimento sea MENOS FRÍA;
• en los números más altos/MAX para que la temperatura
en el interior del compartimento sea MÁS FRÍA.
Termostato en 0: las funciones del aparato y la iluminación se
desactivan.
Nota:
La temperatura ambiente, la frecuencia de apertura de la puerta y
la posición del aparato pueden afectar a la temperatura interna.
La posición del mando del termostato debe variar en función de
estos factores.
Cómo conservar los alimentos en el compartimento
frigorífico
Guarde los alimentos como se ilustra en la figura.
A. Alimentos cocinados
B. Pescados y carnes
C. Fruta y verdura
D. Botellas
E. Huevos
F. Mantequilla, productos lácteos, quesos
Notas:
• La distancia entre los estantes y la pared posterior interna del
frigorífico asegura la libre circulación del aire.
• No coloque los alimentos en contacto directo con la pared
posterior del compartimento frigorífico.
• No coloque alimentos aún calientes en los compartimentos.
• Conserve los líquidos en contenedores cerrados.
• Si se conservan verduras con alto contenido de agua puede
formarse condensación en el cajón inferior: esto no perjudica
el correcto funcionamiento del aparato.
49
Page 5
63602057E.fm Page 50 Sunday, January 27, 2008 4:06 PM
PUESTA EN MARCHA DEL
COMPARTIMENTO CONGELADOR
El compartimento congelador es de estrellas.
Los alimentos ultracongelados pueden conservarse durante
el período indicado en el envase. Además, los alimentos
frescos se pueden congelar colocándolos encima de la
rejilla, en el nivel más alto. Sitúe los alimentos ya
congelados en la zona inferior del compartimento, de
manera que no entren en contacto con los alimentos sin
congelar.
La cantidad de alimentos frescos que se pueden congelar en
24 horas se especifica en la placa de características.
Importante:
Envuelva herméticamente los alimentos frescos que va a
congelar en:
• Papel de aluminio, plástico, embalajes impermeables de
plástico o contenedores de polietileno con tapa o recipientes
recomendados para congelar alimentos.
• El compartimento congelador puede mantener la temperatura
adecuada para conservar alimentos, incluso cuando se
interrumpe la energía eléctrica. De todos modos, evite abrir la
puerta del compartimento durante dicho período.
Importante:
Para saber cuántos meses se pueden conservar los
alimentos frescos congelados, consulte la tabla.
En el momento de comprar alimentos ultracongelados
compruebe si:
• El envase o el paquete están intactos. Si no lo e stán, e l alime nto
puede haberse deteriorado. Si el paquete está inflado o
presenta manchas de humedad, es posible que el producto no
se haya conservado en condiciones óptimas y haya sufrido un
inicio de descongelación.
• Compre los alimentos ultracongelados por último y
transpórtelos en bolsas térmicas.
• En cuanto llegue a su casa guarde los alimentos
ultracongelados.
• Si los alimentos se han descongelado parcialmente no los
vuelva a congelar, consúmalos en un plazo de 24 horas.
• Evite o reduzca al mínimo las variaciones de temperatura.
Respete la fecha de caducidad indicada en el envase.
• Siga siempre las instrucciones de conservación de los
alimentos ultracongelados que figuran en el envase.
Producción de cubitos de hielo
• Llene la bandeja de los cubitos con 3/4 de agua y colóquela en
el fondo del compartimento congelador.
Si la bandeja se adhiere al fondo del compartimento, no utilice
objetos puntiagudos ni cortantes para desengancharla.
MESES ALIMENTOS
50
Page 6
63602057E.fm Page 51 Sunday, January 27, 2008 4:06 PM
CÓMO DESCONGELAR Y LIMPIAR EL
COMPARTIMENTO CONGELADOR
Se aconseja descongelar el compartimento congelador
1 ó 2 veces al año, o cuando la capa de hielo en las
paredes alcanza los 3 mm de espesor. Se recomienda
descongelarlo cuando contenga pocos alimentos.
1. Abra la puerta, extraiga los alimentos, envuélvalos en
hojas de periódico compactándolos bien y guárdelos en
un lugar muy fresco o en una bolsa térmica.
2. Desconecte el aparato de la red eléctrica.
3. Deje la puerta abierta para que el hielo de las paredes del
compartimento se derrita.
4. Elimine el agua de descongelación depositada en el fondo
del compartimento.
5. Limpie el interior del congelador con una esponja
humedecida en una solución de agua tibia y detergente
neutro.
No utilice productos de limpieza abrasivos.
6. Aclare y seque con cuidado.
Nota: para evitar daños irreparables en el
compartimento, no utilice herramientas metálicas
puntiagudas o cortantes para quitar el hielo ni caliente
artificialmente el compartimento.
CÓMO LIMPIAR EL COMPARTIMENTO
FRIGORÍFICO
Limpie periódicamente el compartimento frigorífico.
La descongelación del compartimento frigorífico es
totalmente automática.
La presencia de gotas de agua en la pared posterior interna
del compartimento frigorífico indica la fa se de desc ong elac ión
automática.
El agua de descongelación se envía automáticamente a un
orificio de desagüe y se recoge en un contenedor donde se
evapora.
Limpie regularmente el interior del orificio de drenaje del
agua de descongelación con la herramienta de serie para
garantizar el desagüe constante y correcto del agua.
Antes de realizar cualquier operación de limpieza, desenchufe
el aparato de la red eléctrica.
• Utilice una esponja humedecida con una solución de agua
tibia y detergente neutro.
• Aclare y seque con un paño suave.
No utilice sustancias abrasivas.
51
Page 7
63602057E.fm Page 52 Sunday, January 27, 2008 4:06 PM
LIMPIEZA Y MANTENIMIENTO
• Limpie periódicamente las rejillas de ventilación y el
condensador situado en la parte posterior con una
aspiradora o un cepillo.
• Limpie la parte exterior con un paño suave.
Si el congelador debe permanecer inactivo durante
largo tiempo:
1. Vacíe completamente el frigorífico.
2. Desenchufe el aparato de la red eléctrica.
3. Descongele y limpie el interior.
4. Para impedir que se formen moho, malos olores y
oxidaciones, deje abierta la puerta del aparato cuando no
esté en funcionamiento.
5. Limpie el aparato.
• Limpie el interior del compartimento de baja temperatura
durante la descongelación (en los modelos que lo incluyen).
• Limpie periódicamente el interior del compartimento
frigorífico con una esponja y agua tibia y/o detergente
neutro. Aclare y seque con un paño suave. No utilice nunca
sustancias abrasivas.
• Limpie el exterior con un paño suave humedecido con agua.
No utilice pastas o esponjas abrasivas, quitamanchas
(ej. acetona, tricloroetileno) ni vinagre.
Sustitución de la bombilla:
Para cambiar la bombilla:
• Desenchufe el aparato de la alimentación eléctrica.
• Presione las lengüetas situadas en los lados de la tapa de
la bombilla y retírela.
• Sustituya la bombilla por otra nueva de la misma potencia
(no superior a 15 W).
• Vuelva a colocar la tapa de la bombilla y espere 5 minutos
antes de conectar de nuevo del aparato.
GUÍA DE SOLUCIÓN DE PROBLEMAS
1. El aparato no funciona.
• ¿Hay una interrupción de corriente?
• ¿Está bien enchufado?
• ¿Ha accionado el interruptor bipolar?
• ¿Se ha fundido el fusible?
• ¿Se ha roto el cable de alimentación?
• ¿El termostato está en la posición 0 (Stop)?
2. La temperatura en el interior de los
compartimentos no es lo suficientemente fría.
• ¿Se ha cerrado bien la puerta?
• ¿Se ha instalado el aparato cerca de una fuente
de calor?
• ¿El termostato está en la posición correcta?
• ¿La circulación del aire a través de las rejillas de
ventilación está obstruida?
3. La temperatura del compartimento
frigorífico es demasiado fría.
• ¿El termostato está en la posición correcta?
4. Hay agua en el fondo del compartimento
frigorífico.
• ¿El orificio de salida del agua de descongelación
está atascado?
52
5. La luz interna no se enciende.
Compruebe primero el punto 1 y, a
continuación:
• Desenchufe el aparato de la red eléctrica.
Para acceder a la bombilla, consulte las
instrucciones y el dibujo de la tabla.
• Compruebe la bombilla y si es necesario
sustitúyala por una nueva. No debe superar los
15 W de potencia.
6. Demasiada escarcha en el compartimento
congelador
• ¿Se ha cerrado bien la puerta?
• ¿Obstruyen los alimentos el cierre de la puerta?
Notas:
• Es normal que el borde anterior del
aparato esté caliente porque esto impide
la condensación del agua.
• El gorgoteo y los soplos de las expansiones
del circuito refrigerante son normales.
Page 8
63602057E.fm Page 53 Sunday, January 27, 2008 4:06 PM
SERVICIO DE ASISTENCIA TÉCNICA
Antes de llamar al Servicio de Asistencia
Técnica:
1. Compruebe si puede solucionar el problema
(consulte “Guía de solución de problemas”).
2. Vuelva a poner en marcha el aparato para
comprobar si se ha resuelto el fallo.
Si el resultado es negativo, desenchufe el
aparato y repita la operación al cabo de una
hora.
3. Si el resultado sigue siendo negativo, póngase
en contacto con el Servicio de Asistencia
Técnica.
Comunique:
• el tipo de problema,
• el modelo,
• el número de servicio (número que aparece
después de la palabra SERVICE, en la placa de
características situada en el interior del
aparato),
INSTALACIÓN
• Instale el aparato lejos de fuentes de calor.
• Sitúelo en un lugar seco y bien ventilado.
• No obstruya el espacio de ventilación superior
ni el inferior.
• Limpie el interior según las instrucciones del
capítulo “Cómo limpiar el compartimento
frigorífico”).
• Monte los accesorios de serie.
Conexión eléctrica
• Las conexiones eléctricas deben ser
conformes a la normativa local.
• Los datos relativos a la tensión y a la potencia
absorbida se encuentran en la placa de
características, situada al lado de los cajones
para fruta y verdura.
• su dirección completa,
• su número y prefijo telefónico.
Nota: la intervención del Servicio de
Asistencia Técnica para cambiar el lado por el
cual se abre la puerta del aparato
(reversibilidad) no está cubierta por la
garantía.
• La toma de tierra del aparato es
obligatoria con arreglo a la ley. El
fabricante declina cualquier
responsabilidad por daños sufridos por
objetos, personas o animales domésticos
debidos al incumplimiento de las normas
vigentes.
• Si el enchufe y la toma no son del mismo tipo,
haga sustituir la toma a un técnico cualificado.
• No utilice adaptadores múltiples ni alargaderas.
Desconexión eléctrica
• La desconexión eléctrica del aparato debe ser
posible, desenchufando el aparato o mediante
un interruptor bipolar situado antes de la toma.
Para aparatos de instalación libre
(no empotrados)
• Monte los separadores (si se incluyen) en la
parte posterior del condensador situado detrás
del aparato (consulte la figura).
• Para un funcionamiento óptimo, deje al menos
5 cm por encima del aparato y coloque los
muebles adyacentes a una distancia que permita
la circulación del aire.
• Sitúelo en una superficie plana y regule los pies
anteriores si fuera necesario.
53
Page 9
63602057E.fm Page 54 Sunday, January 27, 2008 4:06 PM
Reversibilidad de la puerta
1. Desatornille los 2 tornillos de fijación de la bisagra central y
quite los 2 capuchones (Fig. 1).
2. Desmonte las puertas del mueble tirando junto con la bisagra
hacia fuera (Fig. 2).
3. Apoye el frigorífico sobre el lado izquierdo y desatornille los
dos tornillos de fijación de los 2 pies y retírelos (Fig. 3).
Fig. 1
Fig. 2
4. Desatornille el perno de la bisagra inferior y móntelo en la
otra bisagra (Fig. 4). Vuelva a atornillar la bisagra con el perno
a la izquierda y la otra a la derecha.
5. Desatornille los tornillos de fijación de las tapas situadas en el
lado izquierdo y en el derecho (Fig. 5).
6. Quite la tapa extrayéndola por la parte posterior y levántela
(Fig. 6).
Fig. 3
Fig. 4
Fig. 5
Fig. 6
54
Page 10
63602057E.fm Page 55 Sunday, January 27, 2008 4:06 PM
7. Desatornille los dos tornillos de fijación de las bisagras de la
izquierda y de la derecha, extráigalas e invierta el orden
(Fig. 7). Vuelva a montar la tapa siguiendo las indicaciones del
punto 6 y 5.
Fig. 7
8. Coloque los casquillos y las tapas superiores del lado derecho
en el izquierdo (Fig. 8 y 9). Quite el casquillo inferior de la
derecha y sitúela en la izquierda (Fig. 8 y 9).
9. Vuelva a montar la bisagra central girándola 180°. Vuelva a
montar las dos puertas en la bisagra central siguiendo las
indicaciones del punto 2. Fije la bisagra con los 2 tornillos
(Fig. 10).
Fig. 8
Fig. 9
Fig. 10
55
Loading...
