Page 1

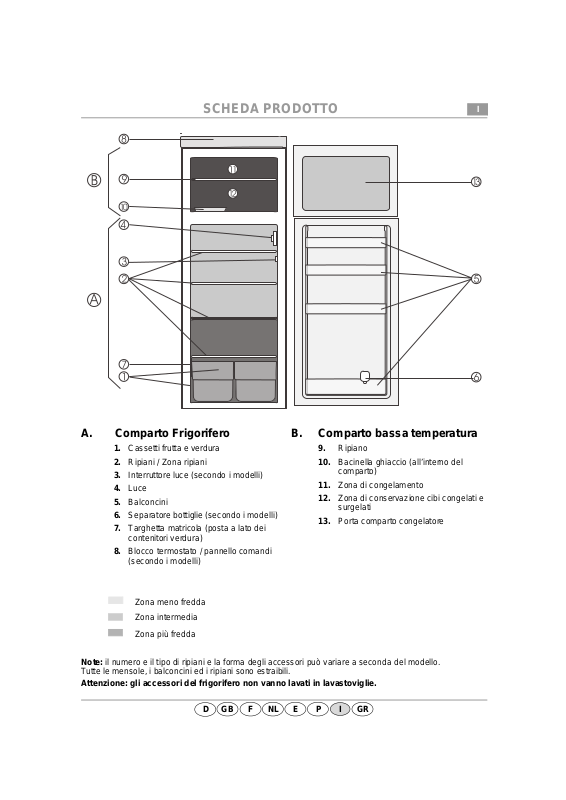

SCHEDA PRODOTTO
I
A. Comparto Frigorifero
1. Cassetti frutta e verdura
2. Ripiani / Zona ripiani
3. Interruttore luce (secondo i modelli)
4. Luce
5. Balconcini
6. Separatore bottiglie (secondo i modelli)
7. Targhetta matricola (posta a lato dei
contenitori verdura)
8. Blocco termostato / pannello comandi
(secondo i modelli)
Zona meno fredda
Zona intermedia
Zona più fredda
Note: il numero e il tipo di ripiani e la forma degli accessori può variare a seconda del modello.
Tutte le mensole, i balconcini ed i ripiani sono estraibili.
Attenzione: gli accessori del frigorifero non vanno lavati in lavastoviglie.
GB F NL E P
D
B. Comparto bassa temperatura
9. Ripiano
10. Bacinella ghiaccio (all’interno del
comparto)
11. Zona di congelamento
12. Zona di conservazione cibi congelati e
surgelati
13. Porta comparto congelatore
GR
I
I
Page 2
Il frigorifero-congelatore viene messo in funzione agendo sul gruppo termostato posto sulla cornice
/ piano superiore. La regolazione della temperatura per entrambi i comparti Frigorifero e Congelatore
è ottenuta agendo sul termostato stesso.

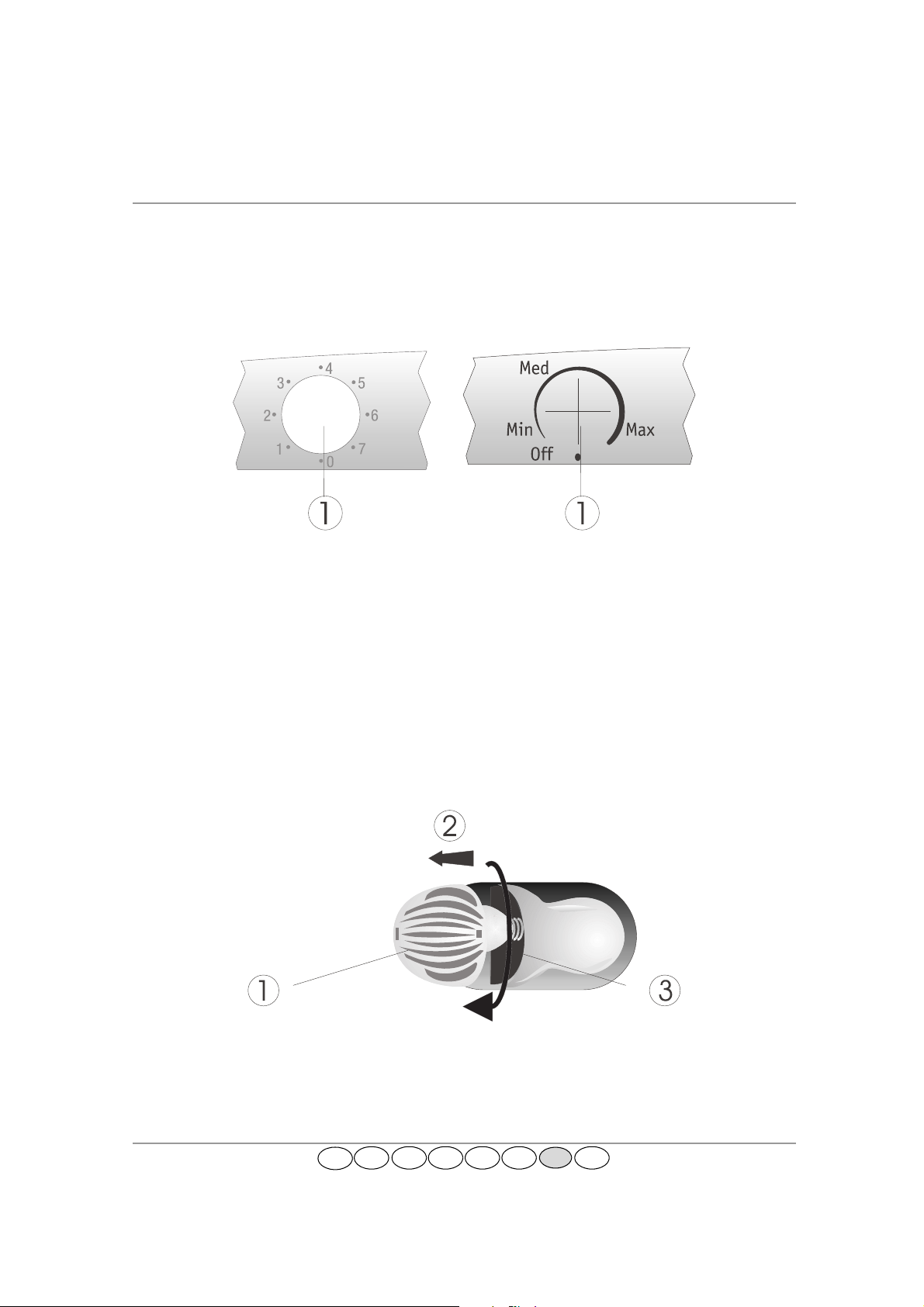

Pannello comandi
1. Manopola termostato (secondo i modelli)
Termostato su 0/Off: refrigerazione del comparto spenta.
Termostato su 1-min: refrigerazione poco intensa.
Termostato su 7-max: refrigerazione molto intensa.
Consigliamo di regolare il termostato sulla posizione 3-4/med.
Il frigorifero-congelatore funziona correttamente a temperatura ambiente compresa fra +16°C e + 32°C.
Nota: la temperatura dell'aria circostante, la frequenza di apertura della porta e il posizionamento
dell'apparecchio possono influenzare le temperature interne del frigorifero. Le posizioni del termostato
devono variare in funzione di questi fattori.
Luce - descrizione sostituzione lampadina
Prima di sostituire la lampadina è necessario staccare l’apparecchio dalla presa di corrente.
Successivamente:
1 - Tenere la copertura come indicato in figura e premere leggermente.
2 - Spingere la copertura verso la parete posteriore del frigorifero.
3 - Svitare la lampadina come in figura.
5019 636 33025
GB F NL E P
D
GR
I
