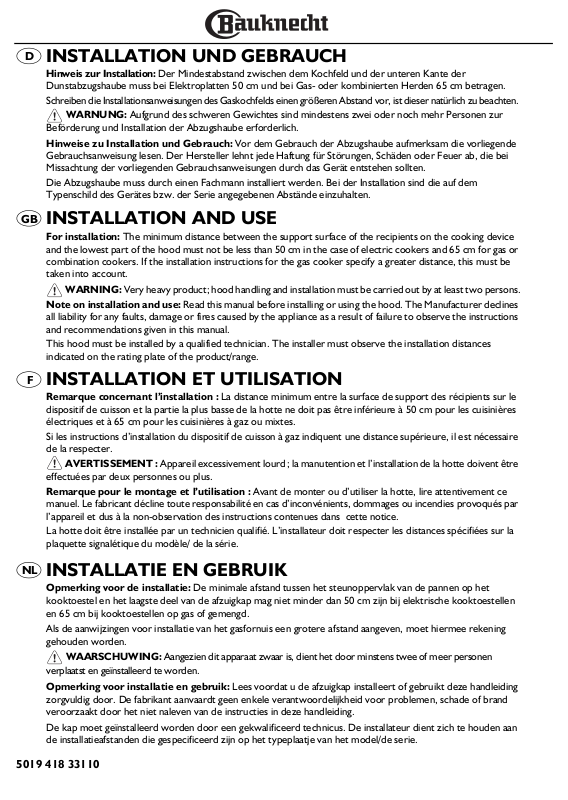

Page 1
D
INSTALLATION UND GEBRAUCH
Hinweis zur Installation: Der Mindestabstand zwischen dem Kochfeld und der unteren Kante der
Dunstabzugshaube muss bei Elektroplatten 50 cm und bei Gas- oder kombinierten Herden 65 cm betragen.
Schreiben die Installationsanweisungen des Gaskochfelds einen größeren Abstand vor, ist dieser natürlich zu beachten.
WARNUNG: Aufgrund des schweren Gewichtes sind mindestens zwei oder noch mehr Personen zur
Beförderung und Installation der Abzugshaube erforderlich.
Hinweise zu Installation und Gebrauch: Vor dem Gebrauch der Abzugshaube aufmerksam die vorliegende
Gebrauchsanweisung lesen. Der Hersteller lehnt jede Haftung für Störungen, Schäden oder Feuer ab, die bei
Missachtung der vorliegenden Gebrauchsanweisungen durch das Gerät entstehen sollten.
Die Abzugshaube muss durch einen Fachmann installiert werden. Bei der Installation sind die auf dem
Typenschild des Gerätes bzw. der Serie angegebenen Abstände einzuhalten.
GB
INSTALLATION AND USE
For installation: The minimum distance between the support surface of the recipients on the cooking device
and the lowest part of the hood must not be less than 50 cm in the case of electric cookers and 65 cm for gas or
combination cookers. If the installation instructions for the gas cooker specify a greater distance, this must be
taken into account.
WARNING: Very heavy product; hood handling and installation must be carried out by at least two persons.
Note on installation and use: Read this manual before installing or using the hood. The Manufacturer declines
all liability for any faults, damage or fires caused by the appliance as a result of failure to observe the instructions
and recommendations given in this manual.
This hood must be installed by a qualified technician. The installer must observe the installation distances
indicated on the rating plate of the product/range.
F
INSTALLATION ET UTILISATION
Remarque concernant l’installation : La distance minimum entre la surface de support des récipients sur le
dispositif de cuisson et la partie la plus basse de la hotte ne doit pas être inférieure à 50 cm pour les cuisinières
électriques et à 65 cm pour les cuisinières à gaz ou mixtes.
Si les instructions d’installation du dispositif de cuisson à gaz indiquent une distance supérieure, il est nécessaire
de la respecter.
AVERTISSEMENT : Appareil excessivement lourd ; la manutention et l’installation de la hotte doivent être
effectuées par deux personnes ou plus.
Remarque pour le montage et l’utilisation : Avant de monter ou d’utiliser la hotte, lire attentivement ce
manuel. Le fabricant décline toute responsabilité en cas d’inconvénients, dommages ou incendies provoqués par
l’appareil et dus à la non-observation des instructions contenues dans cette notice.
La hotte doit être installée par un technicien qualifié. L’installateur doit respecter les distances spécifiées sur la
plaquette signalétique du modèle/ de la série.
NL
INSTALLATIE EN GEBRUIK
Opmerking voor de installatie: De minimale afstand tussen het steunoppervlak van de pannen op het
kooktoestel en het laagste deel van de afzuigkap mag niet minder dan 50 cm zijn bij elektrische kooktoestellen
en 65 cm bij kooktoestellen op gas of gemengd.
Als de aanwijzingen voor installatie van het gasfornuis een grotere afstand aangeven, moet hiermee rekening
gehouden worden.
WAARSCHUWING: Aangezien dit apparaat zwaar is, dient het door minstens twee of meer personen
verplaatst en geïnstalleerd te worden.
Opmerking voor installatie en gebruik: Lees voordat u de afzuigkap installeert of gebruikt deze handleiding
zorgvuldig door. De fabrikant aanvaardt geen enkele verantwoordelijkheid voor problemen, schade of brand
veroorzaakt door het niet naleven van de instructies in deze handleiding.
De kap moet geïnstalleerd worden door een gekwalificeerd technicus. De installateur dient zich te houden aan
de installatieafstanden die gespecificeerd zijn op het typeplaatje van het model/de serie.
5019 418 33110
Page 2
E
INSTALACIÓN Y UTILIZACIÓN
Nota para la instalación: La distancia mínima entre la superficie de apoyo de los recipientes en la placa de
cocción y la parte más baja de la campana no debe ser inferior a 50 cm en caso de cocinas eléctricas y 65 cm en
caso de cocinas a gas o mixtas.
Si las instrucciones de la placa de cocción especifican una distancia mayor, es necesario respetarla.
ADVERTENCIA: Producto con peso excesivo; la campana extractora ha de ser transportada e instalada
por dos o más personas.
Nota para la instalación y el uso: Antes de instalar o utilizar la campana, lea atentamente este manual.
El fabricante declina toda responsabilidad por posibles inconvenientes, daños o incendio del aparato, derivados
del incumplimiento de las instrucciones indicadas en este manual.
La campana debe ser instalada por un técnico cualificado. El instalador debe respetar las distancias de instalación
especificadas en la placa de matrícula del modelo/serie.
P
INSTALAÇÃO E UTILIZAÇÃO
Nota de instalação: A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozedura
e a parte mais baixa do exaustor do fogão deve ser superior a 50 cm no caso de fogões eléctricos e de 65 cm no
caso de fogões a gás ou mistos.
Respeite as instruções de instalação do dispositivo de cozedura a gás se estas especificarem uma distância
superior.
ADVERTÊNCIA: Produto com peso excessivo. A movimentação e a instalação do exaustor devem ser
feitas por duas ou mais pessoas.
Nota de instalação e uso: Antes de instalar ou utilizar o exaustor ler atentamente o manual de instruções.
Declina-se toda e qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados pelo
aparelho derivados do não seguimento das instruções que se encontram neste manual.
O exaustor deverá ser instalado por um técnico qualificado que deverá respeitar as distâncias especificadas na
chapa de identificação do modelo/série.
I
INSTALLAZIONE E USO
Nota di installazione: La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e
la parte più bassa della cappa da cucina non deve essere inferiore a 50 cm in caso di cucine elettriche e a 65 cm
in caso di cucine a gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore rispetto a quella
specificata, bisogna tenerne conto.
AVVERTENZA: Prodotto dal peso eccessivo, la movimentazione e installazione della cappa deve essere
fatta da almeno due o più persone.
Nota di installazione ed uso: Prima di installare o utilizzare la cappa leggere attentamente questo manuale. Si
declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all’apparecchio derivati
dall’inosservanza delle istruzioni riportate in questo manuale.
La cappa deve essere installata da un tecnico qualificato. L’installatore è tenuto a rispettare le distanze di
installazione specificate nella targhetta matricola del modello/serie.
GR
ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΧΡΗΣΗ
Σημείωση για την εγκατάσταση: Η ελάχιστη απόσταση ανάμεσα στην επιφάνεια στήριξης των σκευών στη
συσκευή μαγειρέματος και στο χαμηλότερο σημείο του απορροφητήρα δεν πρεπει να ειναι μικρότερη από 50
cm σε περίπτωση ηλεκτρικών εστιών και από 65 cm σε κουζίνες αερίου ή μικτές.
Εάν οι οδηγίες εγκατάστασης της εστίας αερίου συνιστούν μεγαλύτερη απόσταση, εφαρμόστε
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προϊόν μεγάλου βάρους. Η μετακίνηση και η εγκατάσταση του απορροφητήρα
πρέπει να γίνει τουλάχιστον από δύο ή περισσότερα άτομα.
Σημείωση για την εγκατάσταση και χρήση: Διαβάστε προσεκτικά αυτό το εγχειρίδιο πριν την εγκατάσταση ή
χρήση του απορροφητήρα. Ο κατασκευαστής δεν φέρει καμία ευθύνη για ενδεχόμενες
πυρκαγιές που προκαλούνται από τη συσκευή και οφείλονται στη μη τήρηση των οδηγιών του παρόντος εγχειριδίου.
Ο απορροφητήρας πρέπει να εγκαθίσταται από εξειδικευμένο τεχνικό. Ο τεχνικός εγκατάστασης πρέπει να τηρεί τις
διαστάσεις που αναγράφονται στην πινακίδα τεχνικών στοιχείων του μοντέλου/σειράς.
τις σχετικές οδηγίες.
βλάβες, ατυχήματα ή
5019 418 33110
Page 3
5019 418 33110
Page 4
.
*nur bei bestimmten Modellen
* only present on some models
*uniquement sur certains
modèles
* uitsluitend bij enkele modellen
* sólo en algunos modelos
* apenas em alguns modelos
* solo in alcuni modelli
*
Μόνο σε ορισμένα μοντέλα
5019 418 33110
Page 5
Fettfilter
Grease filter
Filtre à graisses
Vetfilter
Filtro antigrasa
Filtro de gordura
Filtro antigrassi
Φίλτρο για λίπη
Kohlefilter
Carbon filter
Filtre au charbon
Koolstoffilter
Filtro de carbón
Filtro de carbono
Filtro al carbone
Φίλτρο ενεργού άνθρακα
R2
5019 418 33110
Page 6
CONSIGLI PER LA SALVAGUARDIA
DELL’AMBIENTE
1. Imballo
Il materiale di imballo è riciclabile al 100% ed è contrassegnato
dal simbolo del riciclaggio .Per lo smaltimento seguire le
normative locali. Il materiale di imballaggio (sacchetti di plastica,
parti in polistirolo, ecc.) deve essere tenuto fuori dalla portata
dei bambini in quanto potenziale fonte di pericolo.
2. Prodotto
Questo apparecchio è contrassegnato in conformità alla Direttiva
Europea 2002/96/EC, Waste Electrical and Electronic Equipment
(WEEE).
Assicurandosi che questo prodotto sia smaltito in modo
corretto, l’utente contribuisce a prevenire le potenziali
conseguenze negative per l’ambiente e la salute.
Il simbolo sul prodotto, o sulla documentazione di
accompagnamento, indica che questo prodotto non deve essere
trattato come rifiuto domestico ma deve essere consegnato
presso l’idoneo punto di raccolta per il riciclaggio di
apparecchiature elettriche ed elettroniche.
Disfarsene seguendo le normative locali per lo smaltimento dei
rifiuti.
Per ulteriori informazioni sul trattamento, recupero e riciclaggio
di questo prodotto, contattare l’idoneo ufficio locale, il servizio di
raccolta dei rifiuti domestici o il negozio presso il quale il
prodotto è stato acquistato.
ISTRUZIONI IMPORTANTI PER LA
SICUREZZA
AVVERTENZA: per ridurre il rischio di incidenti, scosse
elettriche, lesioni a persone o danni quando si usa la cappa,
seguire le precauzioni di base, compresi le seguenti.
1. La cappa deve essere scollegata dalla rete elettrica prima di
effettuare qualunque intervento d’installazione e
manutenzione sull’apparecchio.
2. L’installazione deve essere effettuata da un tecnico
specializzato, in conformità alle istruzioni del fabbricante e
nel rispetto delle norme locali vigenti in materia di sicurezza.
3. La messa a terra dell’apparecchio è obbligatoria. (Non è
possibile per le cappe in Classe II).
4. Non utilizzare in alcun caso prese multiple o prolunghe.
5. Una volta terminata l’installazione, i componenti elettrici non
dovranno più essere accessibili dall’utilizzatore.
6. Non toccare la cappa con parti del corpo umide o utilizzarlo
a piedi nudi.
7. Non tirare il cavo di alimentazione dell’apparecchio per
staccarlo dalla presa di corrente.
8. Servizio di assistenza alla clientela utente – non riparare o
sostituire qualsiasi parte della cappa se non specificamente
raccomandato nel manuale. Tutti gli altri servizi di
manutenzione devono essere eseguiti da un tecnico
specializzato.
9. Quando si fora la parete, fare attenzione a non danneggiare i
collegamenti elettrici e/o tubature.
10. I canali per la ventilazione devono essere sempre scaricati
all’aperto.
11. Il fabbricante declina ogni responsabilità per usi non
appropriati o per errate impostazioni dei comandi.
12. L’utilizzo dell’apparecchio non è consentito alle persone
(inclusi i bambini) con ridotte capacità fisiche, sensoriali o
mentali, o con mancanza di esperienza o conoscenza, a
meno che non abbiano avuto istruzioni riguardanti l’uso
dell’apparecchio da parte di persone responsabili della loro
sicurezza.
13. I bambini devono essere mantenuti a distanza.
14. Per ridurre i rischi di incendio, utilizzare solo un condotto di
aspirazione in metallo.
15. I bambini devono essere sorvegliati per sincerarsi che non
giochino con l’apparecchio.
16. Dismettere il prodotto seguendo le normative locali per lo
smaltimento dei rifiuti.
17. Per ulteriori informazioni sul trattamento, recupero e
riciclaggio di questo prodotto, contattare l’idoneo ufficio
locale, il servizio di raccolta dei rifiuti domestici o il negozio
presso il quale il prodotto è stato acquistato.
18. Una manutenzione e pulizia costante garantiscono il buon
funzionamento e le buone prestazioni della cappa. Pulire
spesso tutte le incrostazioni dalle superfici sporche per
evitare l’accumulo di grassi. Togliere e pulire o cambiare il
filtro con frequenza.
19. Non cucinare cibo alla fiamma (“flambé”) sotto la cappa.
L’uso di una fiamma libera potrebbe causare un incendio.
20. Il locale deve disporre di sufficiente ventilazione, quando la
cappa viene utilizzata contemporaneamente ad altri
apparecchi che impiegano gas ed altri combustibili.
21. L’aria di scarico non deve essere scaricata in un condotto
utilizzato per evacuare i fumi prodotti da apparecchi a
combustione di gas o di altri combustibili, ma deve avere
l’uscita indipendente. Devono essere rispettate tutte le
normative nazionali relative allo scarico dell’aria previsto
dall’art. 7.12.1 della CEI EN 60335-2-31.
22. Se la cappa è utilizzata insieme ad altri apparecchi che
impiegano gas o altri combustibili, la pressione negativa del
locale non deve essere superiore a 4 Pa (4 x 10
Per questo motivo, assicuratevi che il locale sia
adeguatamente arieggiato.
23. Non lasciate la padella incustodita quando friggete dei cibi, in
quanto l’olio di cottura potrebbe infiammarsi.
24. Prima di toccare le lampade sincerarsi che siano fredde.
25. La cappa non è un piano di appoggio, perciò non disporre
oggetti ne sovraccaricare la cappa.
26. Non utilizzare o lasciare la cappa priva di lampade
correttamente montate per possibile rischio di scossa
elettrica.
27. Per tutte le operazioni di installazione e manutenzione
utilizzare guanti da lavoro.
28. Il prodotto non è idoneo all’utilizzo in esterno.
29. L’aria aspirata dalla cappa non deve essere eliminata
attraverso la canna fumaria del riscaldamento o di apparecchi
che impiegano gas o altri combustibili.
-5
bar).
5019 418 33110
IF NL E PGBD GR
Page 7
Collegamento elettrico
La tensione di rete deve corrispondere alla tensione riportata
sull’etichetta caratteristiche situata all’interno della cappa.
Se provvista di spina collegare la cappa ad una presa conforme
alle norme vigenti posta in zona accessibile. Se sprovvista di spina
(collegamento diretto alla rete) o la spina non è posta in zona
accessibile applicare un interruttore bipolare a norma che
assicuri la disconnessione completa della rete nelle condizioni
della categoria di sovratensione III, conformemente alle regole di
installazione.
AVVERTENZA: La sostituzione del cavo di alimentazione
deve essere effettuata dal servizio assistenza tecnica autorizzato
o da persona con qualifica similare.
AVVERTENZA: prima di ricollegare il circuito della cappa
all’alimentazione di rete e di verificarne il corretto
funzionamento, controllare sempre che il cavo di rete sia stato
montato correttamente e NON sia rimasto schiacciato
nell’alloggiamento della stessa in fase di installazione. Si
raccomanda di far eseguire l’operazione da un tecnico
specializzato.
Pulizia della cappa
AVVERTENZA! La mancata rimozione di oli/grassi (almeno
1 volta al mese) potrebbe essere causa d’incendio.
Usare un panno morbido con un detersivo neutro. Non utilizzare
mai sostanze abrasive ne alcool.
Prima di usare la cappa
Per utilizzare al meglio la vostra cappa, vi invitiamo a leggere
attentamente le istruzioni per l’uso e conservarle in caso di
necessità.
Conservare il materiale di imballo (sacchetti di plastica, pezzi di
polistirolo, etc.) fuori dalla portata dei bambini, in quanto
potenziale fonte di pericolo.
Verificare che la cappa non abbia subito danni durante il
trasporto.
Dichiarazione di conformità
Questo prodotto è stato concepito, costruito ed immesso sul
mercato in conformità ai seguenti:
- obiettivi di sicurezza della Direttiva “Bassa Tensione”
2006/95/CE (che sostituisce la 73/23/CEE e successivi
emendamenti)
- requisiti di protezione della Direttiva “EMC” 89/336/CEE
modificata dalla successiva direttiva 93/68/CEE.
Guida ricerca guasti
Se la cappa non funziona:
• La spina è inserita bene nella presa di corrente?
• C’è un’interruzione di corrente?
Se la cappa non aspira a sufficienza:
• Avete scelto la velocità giusta?
• Bisogna pulire o sostituire i filtri?
• Le uscite dell’aria sono ostruite?
Se la lampadina non funziona:
• Bisogna sostituire la lampadina?
• La lampadina è stata montata correttamente?
SERVIZIO ASSISTENZA TECNICA
Prima di contattare il Servizio Assistenza
1. Verificare se non è possibile eliminare da soli gli
inconvenienti (vedere “Guida ricerca guasti”).
2. Spegnere e riavviare l’apparecchio per accertarsi che
l’inconveniente sia stato ovviato.
3. Se il risultato è negativo, contattare il Servizio Assistenza.
Comunicare:
• il tipo di guasto,
• il modello del prodotto rilevabile sulla targhetta matricola
posizionata all’interno della cappa visibile una volta tolti i filtri
antigrasso,
• il vostro indirizzo completo,
• il vostro numero e prefisso telefonico,
• il numero Service (la cifra che si trova sotto la parola
SERVICE, sulla targhetta matricola posta all’interno della
cappa dietro il filtro antigrasso).
Qualora si renda necessaria una riparazione, rivolgersi ad un
Centro di Assistenza Tecnica autorizzato (a garanzia dell’utilizzo
di pezzi di ricambio originali e di una corretta riparazione).
La mancata osservanza di queste istruzioni può compromettere
la sicurezza e la qualità del prodotto.
5019 418 33110
IF NL E PGBD GR
Page 8
Installazione in versione aspirante (A): I vapori vengono aspirati ed inviati all’esterno tramite un tubo di scarico che viene
fissato alla flangia C (fissaggio a baionetta), chiudere sempre il foro di scarico inutilizzato con il tappo D1 a corredo (se fornito fissaggio a baionetta).
Importante: in alcuni modelli il foro superiore B1 viene fornito chiuso: Premere con decisione per staccare la parte
prefratturata che chiude il foro di scarico e rimuoverla, questa non può essere più rimontata al suo posto, eseguire perciò
l'operazione descritta solo se si è sicuri del tipo di installazione da eseguire.
Importante! In alcuni modelli per utilizzare il foro di scarico posteriore B2 è necessario togliere il pezzo in plastica D2 o D3,
aiutandosi con una pinza e con un taglierino.
Installazione in versione filtrante (F): Nel caso non sia possibile scaricare i fumi e vapori della cottura verso l‘esterno, si può
utilizzare la cappa in versione filtrante montando un/i filtro/i al carbone (da acquistare), i fumi e vapori vengono riciclati
attraverso la sgrigliatura anteriore posta sopra il pannello comandi.
Verificare la posizione del selettore aspirante/filtrante (all‘interno della cappa) G.
Fisaggio alla parete - Appoggiare la cappa alla parete (o utilizzare la dima H, se fornita) e segnare con una matita i fori
(3 o 4 fori Ø 8mm), e forare, inserire i tasselli a muro J nei fori eseguiti e 2 viti K nei fori superiori, togliere la griglia e agganciare
la cappa alle 2 viti, infine, dall‘interno, inserire la terza (e quarta) vite L e serrarle tutte.
Fissaggio al pensile - Appoggiare la cappa (o utilizzare la dima H, se fornita) e segnare con una matita i 4 fori passanti Ø 6 mm
da eseguire sul fondo del pensile.
Fissare la cappa con 4 viti M dall‘interno del pensile.
Pannello comandi
Luce: spostare il tasto verso destra oppure premere il pulsante per accendere.
Potenza/velocità di aspirazione: spostare il tasto verso destra oppure premere il pulsante successivo per aumentare la
potenza/velocità.
Filtro grassi - può essere uno dei tipi seguenti:
Il filtro di carta deve essere sostituito una volta al mese o se colorato nel lato superiore, quando la colorazione traspare dai
fori della griglia.
Il filtro metallico deve essere lavato una volta al mese a mano od in lavastoviglie a basse temperature ed a ciclo breve.
Per accedere al filtro grassi aprire la griglia tramite gli sganci E1 o E2 o E3 e liberarlo dai fermi R1 o R2.
Il filtro metallico autoportante non ha griglia di supporto, per rimuoverlo tirare le molle di sgancio E1 verso dietro ed
estrarre il filtro verso il basso.
Importante! Con il tempo
Filtro al carbone - può essere uno dei tipi seguenti:
Sagomato V1: Rimuovere il coperchio W girando di 90° i pomelli O.
Inserire il materassino di carbone all’interno del vano apposito e fissarlo girando di 90° il pomello O, richiudere il coperchio.
Sostituire ogni 4 mesi.
Rettangolare V2: inserire il lato posteriore T e agganciare anteriormente (U) - sostituire ogni 6 mesi.
Circolare V3: Incastro a baionetta posizionarlo al centro a copertura della griglia proteggi motore avendo cura che il
riferimento X1 o X2 o X3 o X4 sul filtro al carbone corrisponda con il riferimento Y sul convogliatore, girare poi in senso
orario; in caso di smontaggio girare in senso antiorario, se provvisto di linguetta Z ricordarsi di sollevarla prima leggermente.
Sostituire ogni 4 mesi.
Sostituzione lampada/e - Togliere i filtri e rimuovere la lampada da sostituire (lampada ad incandescenza da 40 W max E14).
Rimontare i filtri.
Lampada alogena da 20 W max - G4: utilizzare un piccolo cacciavite a taglio o altro utensile idoneo per fare leva.
Richiudere con fissaggio a scatto.
il filtro metallico potrebbe opacizzarsi, il suo potere filtrante rimarrà comunque inalterato.
5019 418 33110
IF NL E PGBD GR
Loading...
