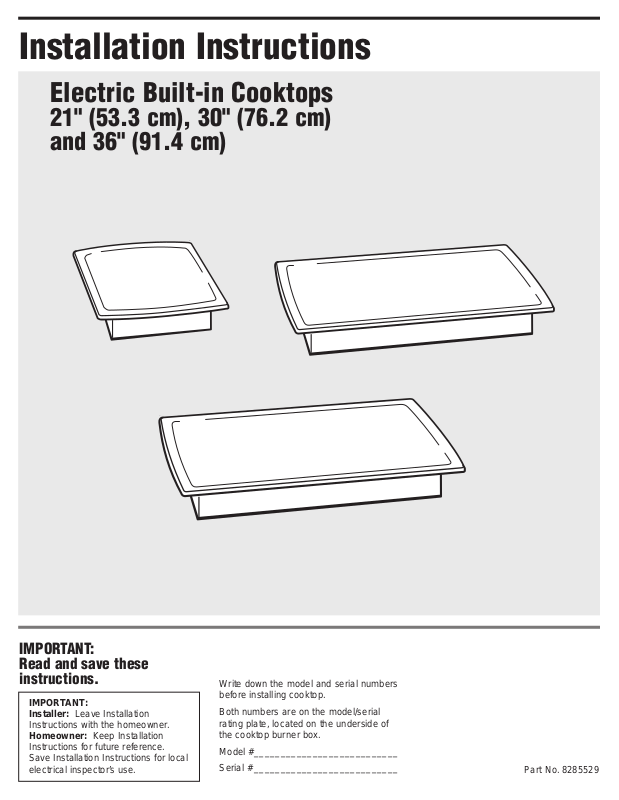

Whirlpool Cooktop User Manual [fr, en]

Part No.8285529

Installation Instructions

IMPORTANT:
Installer: Leave Installation

Instructions with the homeowner.
Homeowner: Keep Installation
Instructions for future reference.
Save Installation Instructions for local
electrical inspector’s use.

Write down the model and serial numbers
before installing cooktop.

Both numbers are on the model/serial
rating plate, located on the underside of
the cooktop burner box.

Model #___________________________
Serial # ___________________________

IMPORTANT:
Read and save these
instructions.

Electric Built-in Cooktops

21" (53.3 cm), 30" (76.2 cm)
and 36" (91.4 cm)

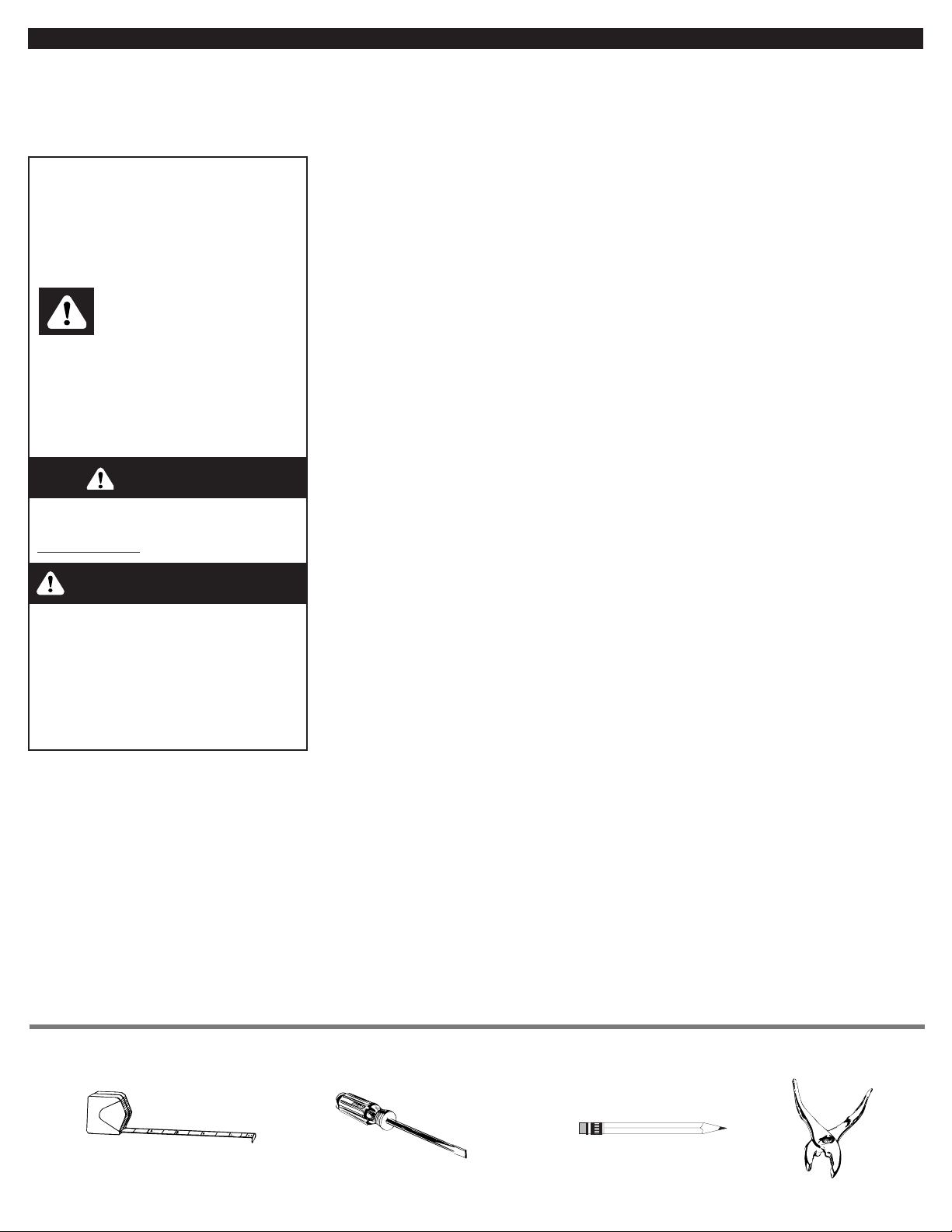

Before you start...

flat-blade
screwdriver

pliers

ruler or
tape measure

Tools needed for installation:

pencil

Important: Observe all governing
codes and ordinances.

To eliminate the risk of burns by
reaching over heated surface units,
cabinet storage space located above
the surface units should be avoided. If
cabinet storage is to be provided, the
risk can be reduced by installing a
range hood that projects horizontally a
minimum of 5 inches (12.7 cm) beyond
the bottom of the cabinets.

Proper installation is your responsibility.
Make sure you have everything for
correct installation. It is the
responsibility of the installer to comply
with the installation clearances
specified in these instructions.

Cooktop installed over oven
installation: Only certain specified

cooktop and oven models are approved
for cooktop over oven installations.
Cooktops approved for this type of
installation will have an approval label
located on the outside of the burner
box. If you do not find this label, contact
your dealer to confirm that cooktop is
approved.The label on the bottom of
your cooktop lists the cooktop and oven
combinations that are approved for this
type of installation.

Ovens approved for this type of
installation will have an approval label
located on top of oven.If you do not
find this label, contact dealer to confirm
that oven is approved. Refer to oven
manufacturer’s Installation Instructions
for approval for built-under use and
proper cutout dimensions.

When installing cooktop over a built­under oven, Do not fasten cooktop to

countertop with clamps. Cooktop then
will be easy to remove if servicing is
ever necessary.

Check location where cooktop will be
installed.The location should be away
from strong draft areas, such as
windows, doors and strong heating
vents or fans. The cooktop should be
located for convenient use in the
kitchen.

Grounded electrical supply is
required. See “Electrical requirements,”
Page 4.

Important:
Observe all governing codes and
ordinances.

When installing a cooktop under
existing cabinets and the installation
does not meet the minimum cabinet
clearances, install a range hood above
the cooktop to avoid burn hazards.

Countertop opening dimensions that
are shown must be used. Given
dimensions are minimum clearances
and provide required 0" (0 cm)
clearance.

Replacement installations — follow
minimum dimensions given.

It is the customer’s responsibility:
To contact a qualified electrical installer.
To assure that the electrical installation

is adequate and in conformance with
National Electrical Code, ANSI/NFPA
70 — latest edition**, or CSA
Standards
C22.1-94, Canadian Electrical Code,
Part 1 and C22.2 No.0-M91 - latest
edition *** and all local codes and
ordinances.

2

Copies of the standards listed may be obtained
from:

*National Fire Protection Association

Batterymarch Park
Quincy, Massachusetts 02269

** CSA International

8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575

You can be killed or seriously
injured if you don’t follow
instructions.

DANGER

Your safety and the safety of
others are very important.

We have provided many impor tant
safety messages in this manual and
on your appliance.Always read and
obey all safety messages.

All safety messages will tell you
what the potential hazard is, tell you
how to reduce the chance of injury,
and tell you what can happen if the
instructions are not followed.

You can be killed or seriously
injured if you don’t immediatel

y

follow instructions.

WARNING

This is the safety alert
symbol.

This symbol alerts you to
potential hazards that can kill or hurt
you and others.

All safety messages will follow the
safety alert symbol and either the
word “DANGER” or “WARNING”.
These words mean:

3

Note: If cabinet has a drawer, a 4" (10.2 cm) depth

clearance from the countertop to the top of the drawer
(or other obstruction) in base cabinet is required.

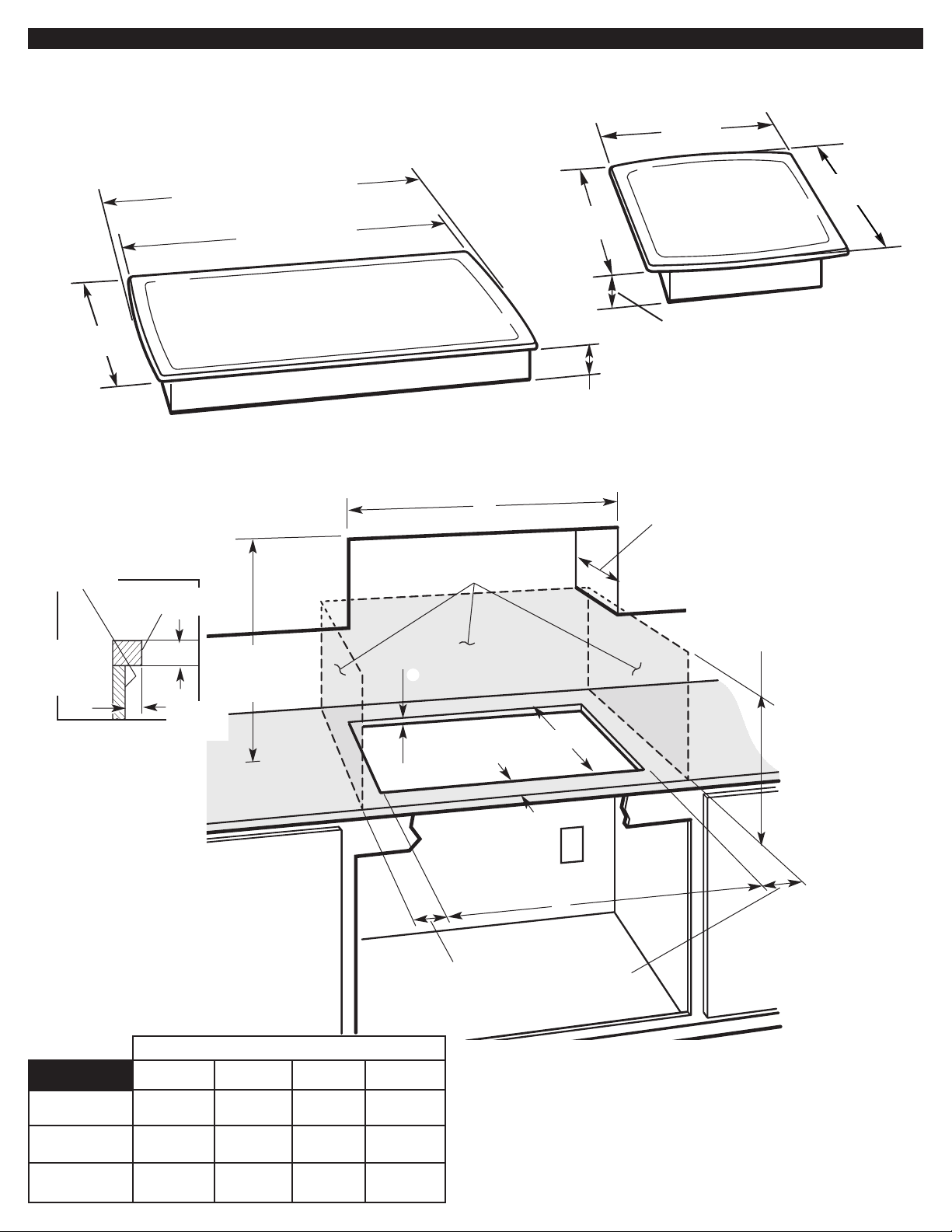

Product dimensions

Junction box, or
outlet –
12" (30.5 cm) min.
from bottom of countertop.
10" (25.4 cm) from right side
of cabinet.

21"

(53.3 cm)

depth

30" (76.2 cm) or
36" (91.4 cm) width

2-7/8" (7.3 cm)

burner box height

18" (45.7 cm) min.

clearance upper

cabinet to countertop

within minimum

clearances to cooktop

Do not seal
cooktop to
countertop.

3" min.
(7.6 cm)

13" (33 cm)
recommended
upper cabinet
depth





1" (2.5 cm) min. distance to

nearest left and right side

combustible surface above

cooktop.

combustible area

above

countertop

*

Note: 24" (61 cm) min. clearance if bottom
of wood or metal cabinet is protected by
not less than 1/4" (0.6 cm) flame retardant
millboard covered with not less than No.
28 MSG sheet steel, 0.015" (0.04 cm)
stainless steel, or 0.024"(0.06 cm)
aluminum or 0.020" (0.05 cm) copper.

30" (76.2 cm) min. clearance between top
of cooking platform and bottom of
unprotected wood or metal cabinet.

21"

(53.3 cm)

16-1/2"
(41.9 cm)

2-7/8" (7.3 cm)
burner box height

18" overall

(47.7 cm)

31-1/2" (80.0 cm) or
37-1/2" (95.3 cm) overall





21" 18-5/8" 15-1/2" 21" 1-5/16"

(53.3 cm) (33.7 cm) (34.4 cm) (53.3 cm) (3.4 cm)

30" 28-7/8" 18-5/8" 30" —

(76.2 cm) (73.3 cm) (47.3 cm) (76.2 cm)

36" 35" 18-5/8" 36" —

(91.4 cm) (89 cm) (47.3 cm) (91.4 cm)

Cooktop width

Illustration dimensions

Cutout dimensions/requirements

Important note on base cabinet construction: After making
the countertop cutout, some installations may require
notching down the base cabinet side walls to clear the
burner box. To avoid this modification, use a base cabinet
having sidewalls wider than the cutout.



back edge
of cutout

rear of cabinet
or rear wall
under
countertop

RCS2002
RCS2012
series only

11/16"
(1.7 cm)
min.



See

NOTE*

for

minimum

clearances.

120-volt cooktop

A 120-volt, 60-Hz, AC-only, 20-ampere,
fused electrical supply is required.
(Time-delay fuse or circuit breaker is
recommended.) It is recommended
that a separate circuit serving only this
appliance be provided. A NEMA 5­20R, 3-prong ground-type outlet must
be used.

Recommended ground
method

For your personal safety, this cooktop
must be grounded.This cooktop is

equipped with a power supply cord
having a NEMA 5-20P, 3-prong ground
plug.To minimize possible shock
hazard, the cord must be plugged into a
mating, NEMA 5-20R, 3-prong ground­type outlet, grounded in accordance
with the National Electrical Code,
ANSI/NFPA 70 — latest edition*, and
local codes and ordinances. (See
Figure 1.)

If a mating outlet is not available, it is
the personal responsibility and
obligation of the customer to have a
properly grounded, NEMA 5-20R,
3-prong outlet installed by a qualified
electrician.

WARNING - Improper connection of the
equipment-grounding conductor can
result in a risk of electric shock. Check
with a qualified electrician or
serviceman if you are in doubt as to
whether the appliance is properly
grounded. Do not modify the plug
provided with the appliance - if it will not
fit the outlet, have a proper outlet
installed by a qualified electrician.

Electrical requirements

Electrical Shock Hazard

Plug into a grounded 3-prong
outlet.

Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions

can result in death, fire, or
electrical shock.

WARNING

Copies of the standards listed above may be
obtained from:

*National Fire Protection Association

Batterymarch Park
Quincy, Massachusetts 02269

** CSA International

8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575

3-prong ground-type
outlet

power
supply cord

3-prong
ground plug

ground
prong

4

If codes permit and a separate ground
wire is used, it is recommended that a
qualified electrician determine that the
ground path and wire gauge are in
accordance with local codes.

Do Not ground to a gas pipe.
Check with a qualified electrician if you

are not sure the cooktop is properly
grounded.

Do Not have a fuse in the neutral or
ground circuit.

This cooktop must be connected to a
metal permanent wiring system.

IMPORTANT:

Save Installation Instructions for
electrical inspector’s use.

240-volt cooktop

A.A three-wire or four-wire, single

phase, 240-volt, 60-Hz, AC-only
electrical supply is required on a
separate, 40-ampere circuit (note: the
RCS2012 series requires a 20 ampere
circuit), fused on both sides of the line.
A time-delay fuse or circuit breaker is
recommended.The fuse size must not
exceed the circuit rating of the
appliance specified on the model/serial
rating plate located on the bottom of
the cooktop.

B.Wire sizes and connections

must conform to the requirements of
the National Electrical Code
ANSI/NFPA 70 – latest edition*, or CSA
Standards C22.1-94, Canadian
Electrical Code, Part 1 and C22.2 No.
0-M91 - latest edition** and all local
codes and ordinances.

C.The cooktop should be

connected directly to the fused
disconnect or circuit breaker box
through flexible, armored or non­metallic sheathed, copper cable.The
flexible, armored cable extending from
the fuse box or circuit breaker box
should be connected directly to the
junction box.

D.Locate the junction box to allow

as much slack as possible between the
junction box and the cooktop so that
the cooktop can be moved if
servicing is ever necessary. Do Not cut
the conduit.

E.A U.L.- or CSA-listed conduit

connector must be provided at each
end of the power supply cable (at the
cooktop and at the junction box.)

F. If the house has aluminum wiring,

follow the procedure below:
a.) Connect the aluminum wiring to the

copper wire by using special
connectors designed and
Underwriters Laboritories-listed for
joining copper to aluminum. Follow
the electrical connector
manufacturer’s recommended
procedure.

b.) Aluminum/copper connection must

conform with local codes and
industry-accepted wiring practices.

Figure 1

5

Electrical connection

Electrical Shock Hazard

Disconnect power before
servicing.

Electrically ground cooktop.
Failure to follow these instructions

can result in death, fire, or
electrical shock.

WARNING

Now start…

With cooktop in kitchen.

This cooktop must be connected to a
grounded, metallic permanent wiring
system or a ground connector should
be connected to the ground terminal or
wire lead on the cooktop.

This cooktop is manufactured with a
frame connected, green or bare ground
wire. Connect the cooktop cable to the
junction box through the U.L.- or CSA­listed conduit connector.Complete
electrical connection according to local
codes and ordinances.

connector.Tighten screws on conduit
connector.

3. Connect the green (or bare)
appliance cable wire with the neutral
(white) wire in the junction box using
twist-on connector.

4. Connect the two black wires together;
then connect the two red wires
together with twist-on connector.(See
Figure 2.)

B.Where local codes Do Not

permit connecting the frame-ground
conductor to the neutral (white) junction
box wire: (Used for all Canadian
installations)

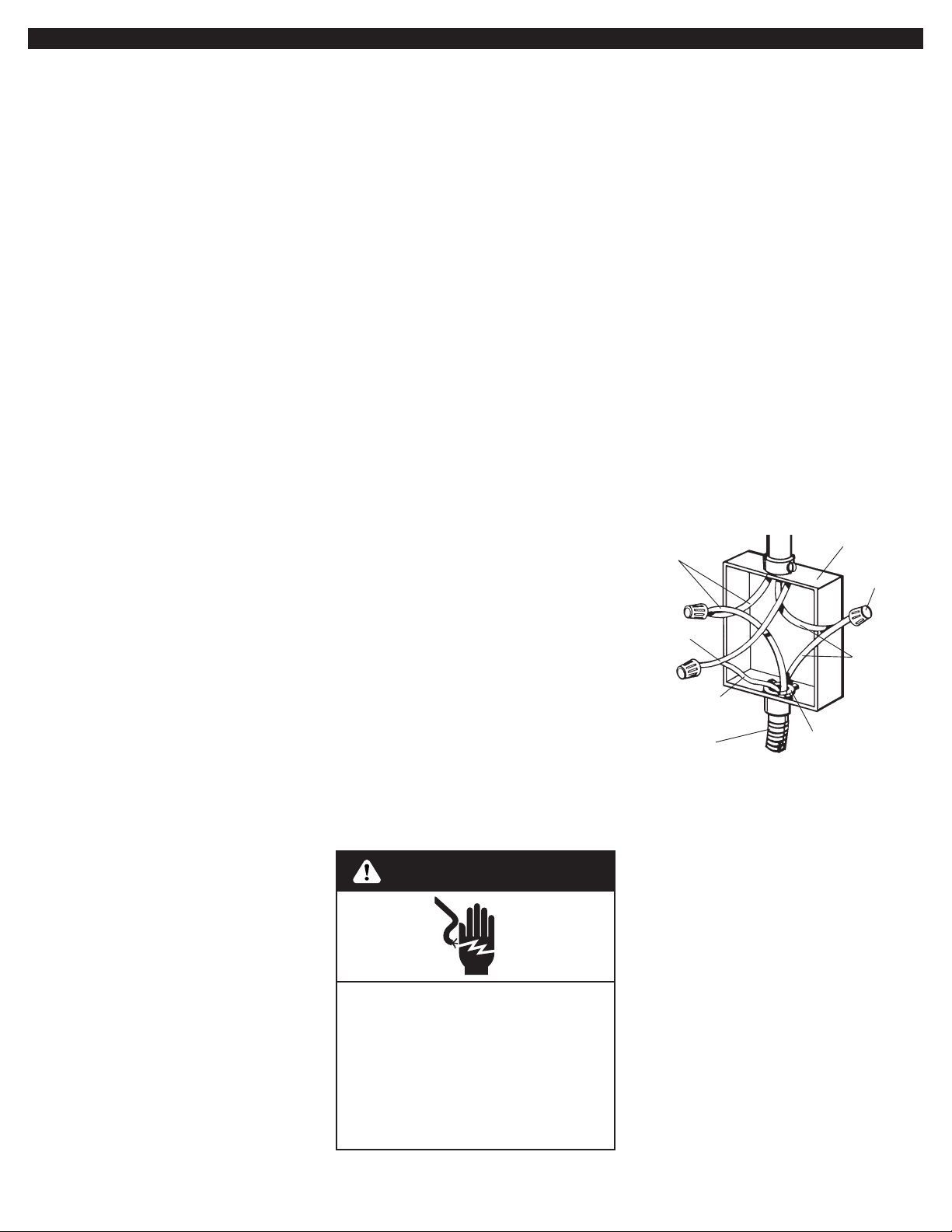

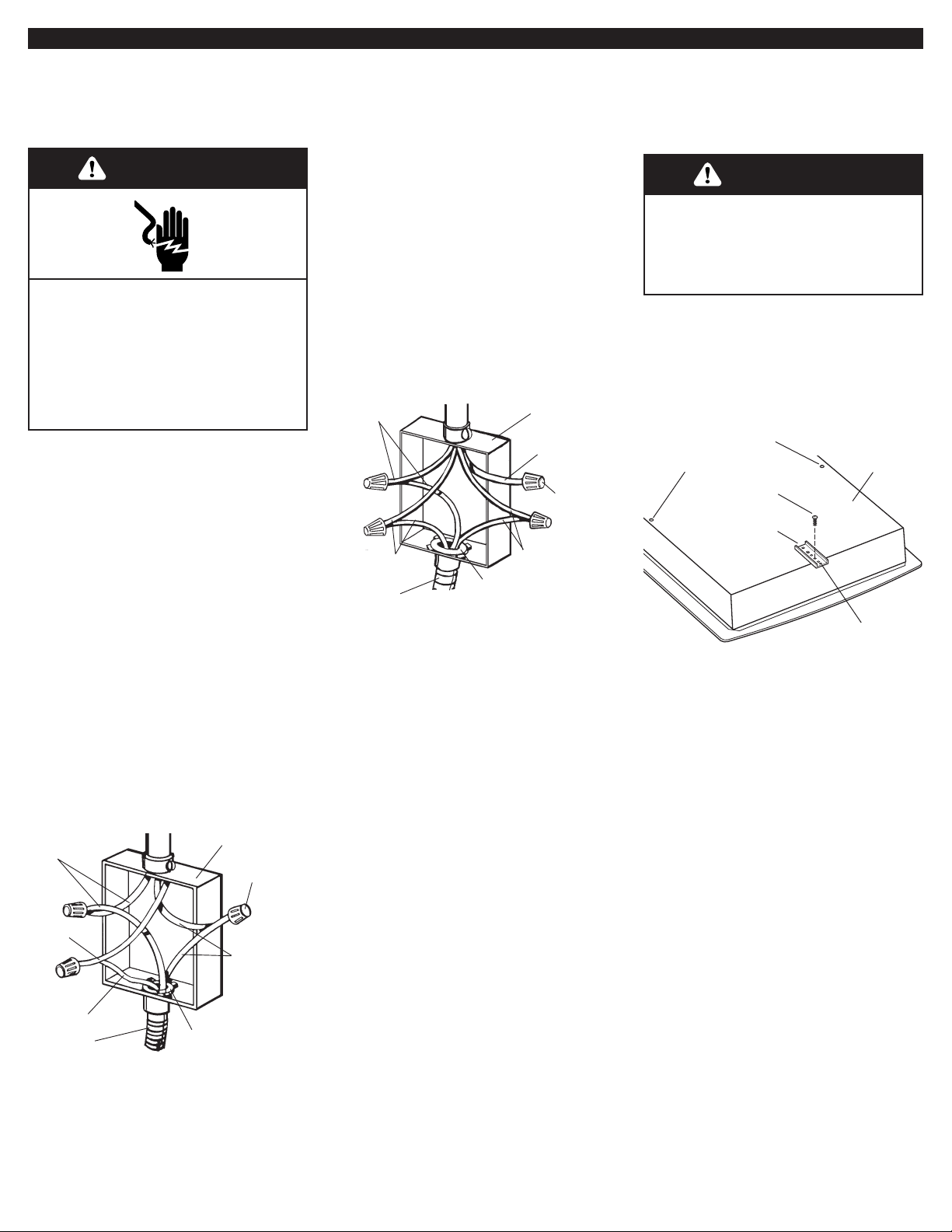

cable from power supply

junction box

black wires

twist-on
connectors

U.L.- or C.S.A.- listed
conduit connector

cable from cooktop

bare or
green wire

white wire

red wires

junction box

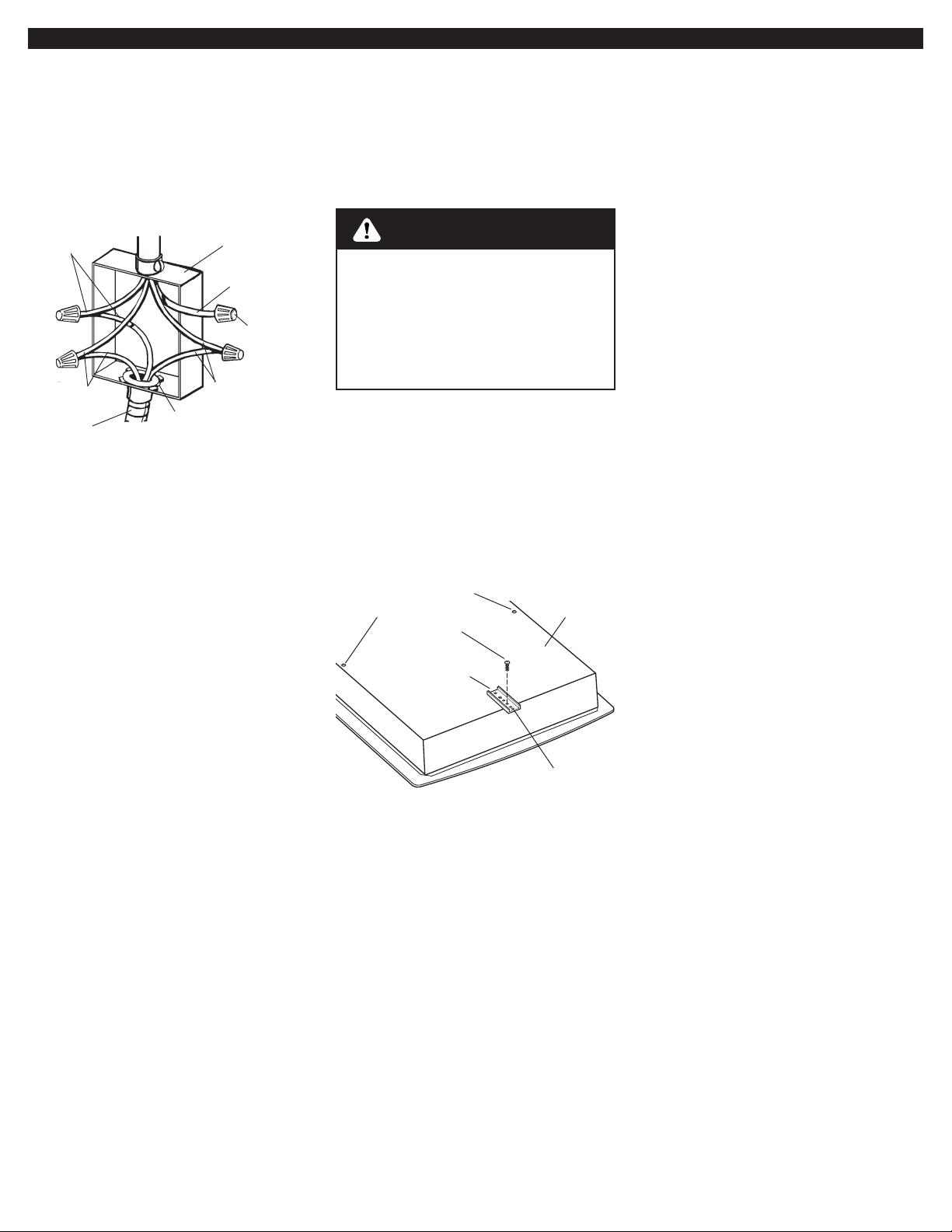

cable from power supply

twist-on
connector

black wires

U.L.- or C.S.A.- listed
conduit connector

cable from cooktop

bare or green
wires

white wire

red wires

A.Where local codes permit

connecting the frame-ground conductor
to the neutral (white) junction box wire:
(Not used for Canadian installations)

Grounded neutral – Figure 2

1. Disconnect power supply.

2. Connect the flexible, armored cable

from the cooktop to the junction box
using a U.L.- or CSA-listed conduit

Ungrounded neutral – Figure 3

1. Disconnect power supply.

2. Connect the flexible, armored cable

from the cooktop to the junction box
using a U.L.- or CSA-listed conduit
connector.Tighten screws on conduit
connector.

3. Connect the two black wires together;
then connect the two red wires
together using twist-on connector.
(See Figure 3.)

4. Connect the green or bare ground
wire from the appliance cable to the
grounded wire in the junction box or
other grounded connector using twist­on connector.

5. Put a twist-on connector on end of
white wire.

1.Remove the shipping materials

and tape from the cooktop.Remove the
hardware package from inside the
literature bag.

Excessive Weight Hazard

Use two or more people to move
and install cooktop.

Failure to do so can result in back
or other injury.

WARNING

attachment
screw

burner box
bottom

bracket (end
locations
recommended)

attachment screws
for optional front
and back location

“U” shaped spring
clip or small
diameter hole

Standard cooktop shown. See specific
instructions for installing brackets on Lift Top
models.

2.Two clamp brackets are provided

to clamp the cooktop to the countertop.
Install the clamp brackets on each end
of the burner box bottom. Optional: If
cabinet construction does not provide
clearance for installing brackets at
burner box ends, install the brackets on
the front and back of the burner box
bottom.

The brackets may be installed before
(see Step 2a) or after (see Step 2b) the
cooktop is placed into the cutout. Note:
Step 2B is not recommended for Lift
Top models.

2a.If installing before the

cooktop is placed into cutout:

• Remove elements and burner bowls.

• Place the cooktop upside down on a
protective surface (blanket, pad). For
Lift T op models: Place the cooktop
right side up on the protective surface.

If cooktop does
not operate:

Check that the circuit breaker is not
tripped or the house fuse blown.

Check that the power supply cord is
plugged into the outlet (120 V models).

See Use and Care Guide for
troubleshooting list.

✓
✓

✓

If you need
assistance:

Refer to Use and Care Guide.
Call the Customer Interaction Center.

Check your Use and Care Guide for
a toll-free number to call or call the
dealer from whom you purchased
this appliance.The dealer is listed in
the Yellow Pages of your phone
directory under “Appliances —
Household — Major — Service and
Repair.”

✓
✓

If you have questions about operating,
cleaning or maintaining your cooktop:

If you need
service:

To obtain the name and number of the
authorized service company:

Contact the dealer from whom you
purchased your cooktop; or

Look in the Yellow Pages of your
telephone directory under
“Appliances — Household —
Major — Service and Repair;” or

Call the Customer Interaction Center.
The toll-free number is listed in your
Use and Care Guide.

When you call, you will need:

The cooktop model number.
The cooktop serial number.

Both numbers are listed on the
model/serial rating plate located on the
underside of cooktop burner box.

✓

Maintain the quality built into your
cooktop by calling an authorized
service company.

✓

✓

✓
✓

• Remove the attachment screws for the
bracket locations selected from the
bottom of the burner box. For Lift Top
models: Remove the two phillips
round head screws and hex nuts from
the envelope.

• Use bracket mounting holes that will
allow the clamp screws (see Step 3)
to contact the countertop bottom.
Attach brackets as shown then rotate
brackets so that they do not extend
beyond edge of burner box.

For Lift Top
models: Lift top

(see Use and Care
Guide for
instructions) and
install round head
screws through the
burner box and

brackets so that the
screw head is inside the burner box.
Attach the hex nuts against clamp
brackets.

• Tighten screws (or hex nuts) just
enough to hold brackets in place
when cooktop is put into cutout.

• Turn the cooktop right side up if
needed. Carefully place into the
cutout. Important: Check that the front
edge of the cooktop is parallel to the
front edge of the countertop.
If repostioning is needed, lift entire
cooktop up from cutout to prevent
scratching the countertop.

• Loosen the screws or nuts, rotate the
brackets so that they extend beyond
edge of the burner box.Tighten
screws or nuts securely.

2b.If installing after the cooktop

is placed into cutout (Note:This method is
not recommended for Lift Top models.):

• Carefully place cooktop into cutout.

• Important: Check that the front edge
of the cooktop is parallel to the front
edge of the countertop.
If repostioning is needed, lift entire
cooktop up from cutout to prevent
scratching the countertop.

• Remove the attachment screws from

selected bracket locations on the
bottom of the burner box.

• Attach brackets as shown so that they
are beyond edge of burner box and
the clamp screws (see Step 3) will
contact the countertop bottom.
Tighten screws securely.

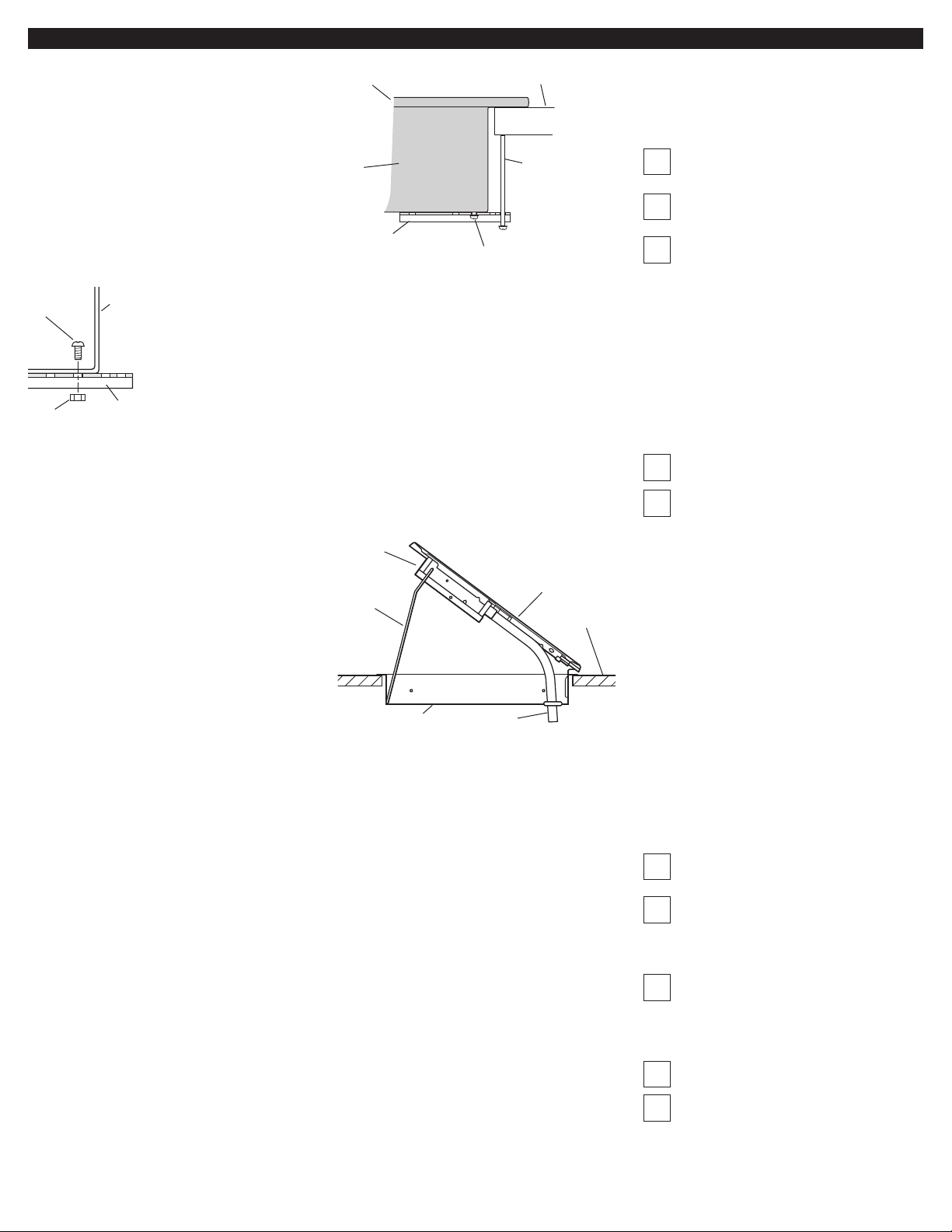

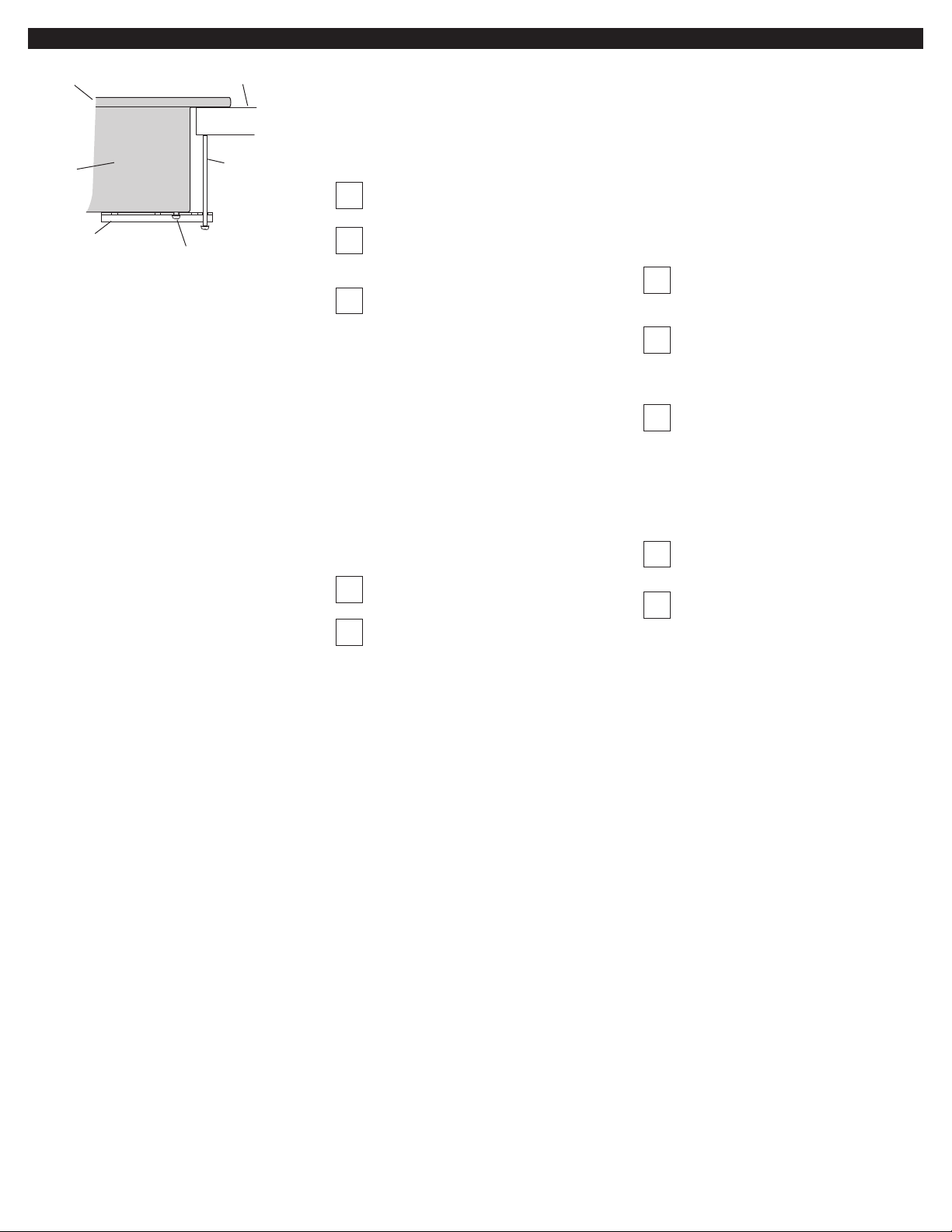

burner
box

bracket

nut

screw

switch box
& cover

conduit

cooktop

countertop

burner box

support
rod

cooktop

countertop

2-1/2" (6.4 cm)
clamping
screw

bracket

burner
box

3.Place the 2-1/2" (6.4 cm)

clamping screws into the brackets. Use
a screwdriver to tighten the screws
against the countertop. DO NOT

OVERTIGHTEN.

4.Make electrical connection. (See

“Electrical requirements” and “Electrical
connection” sections, Pages 4 and 5.)

If your house has aluminum wiring, see
“Electrical requirements”, Page 4.

5.Reinstall elements and burner

bowls.Turn on power supply.

6.Depending on your model, push

in and turn each control knob to the “HI”
position or touch “ON” and tur n each
control knob to the “HI” position. Check
the operation of the cooktop elements
and indicator lights.

LIFT TOP MODELS (KECS100 &
KECS161) only

Raise cooktop per Use & Care Guide
instructions.This will ensure that enough
slack is left after electrical connection to
properly operate lift top feature of cooktop.

If installing cooktop over built-under oven,
check that cooktop lift top feature operates
after oven installation is complete.

attachment screw

Note: Refer to Use and Care Guide for
operating and cleaning instructions.

Part No.8285529
©2003 Whirlpool Corporation

Benton Harbor, Michigan 49022

Printed in U.S.A.

Pièce n° 8285529

Instructions d'installation

Installateur : Remettre les instructions
d’installation au propriétaire.

Propriétaire : Conser ver les instructions
d’installation pour référence ultérieure.

Conserver les instructions d’installation
pour utilisation par l’inspecteur local des
installations électriques.

Inscrire les numéros de modèle et de
série avant d’installer la surface de
cuisson.

Les deux numéros sont indiqués sur la
plaque signalétique des numéros de
modèle et de série, située au fond de la
table de cuisson.

N° de modèle _____________________
N° de série________________________

IMPORTANT :
Lire et conserver
ces instructions.

Tables de cuisson électriques encastrées
en céramique de 53,3 (21 po),
de 76,2 cm (30 po) et de 91,4 cm (36 po)

Avant de
commencer...

tournevis à
lame plate

pince

règle ou gallon à
mesurer

Outils nécessaires pour l’installation :

crayon

La responsabilité de la qualité de
l’installation incombe au propriétaire.
Vérifier que tout le matériel nécessaire
pour une installation correcte est
disponible.C’est à l’installateur
qu’incombe la responsabilité de
respecter l’espacement d’installation
précisé dans ces instructions.

Table de cuisson installée au-dessus
d’un four : Seuls certains modèles

spécifiés de tables de cuisson et de
fours sont approuvés pour l’installation
de deux appareils superposés. Les
tables de cuisson approuvées pour ce
type d’installation auront une étiquette
d’approbation située à l’extérieur de
l’enceinte des brûleurs. Si vous ne
trouvez pas cette étiquette, contacter
votre marchand pour confirmer que la
table de cuisson est approuvée.
L’étiquette à la base de votre table de
cuisson indique les combinaisons de
table de cuisson et de four qui sont
approuvées pour ce type d’installation.

Les fours approuvés pour ce type
d’installation comporteront une
étiquette d’approbation apposée au
sommet du four. Si cette étiquette n’est
pas présente, contacter le marchand
pour confirmer que le four est
approuvé.Consulter les instructions
d’installation du fabricant du four pour
l’approbation de l’utilisation du four
encastré et les dimensions d’ouverture
appropriées.

Lors de l’installation de la table de
cuisson au-dessus d’un four
encastré, ne pas fixer la table de

cuisson au-dessus d’un comptoir avec
des brides. Il sera plus facile de
démonter la table de cuisson pour les
travaux d’entretien s’il y a lieu.

Inspecter l’emplacement où la table
de cuisson sera installée.
L’emplacement devrait être situé à
distance de toute source de courants
d’air intenses, comme fenêtres, portes
et conduits de chauffage ou ventilateurs
puissants. La table de cuisson devrait
être installée dans la cuisine.

Une liaison électrique à la terre est
requise. voir «Spécifications
électriques» au Page 4.

Important :

Observer les dispositions de tous les
codes et règlements en vigueur.

Le non-respect de ces codes et
règlements peut être la cause d’un
incendie ou d’un choc électrique.

Lors de l’installation d’une table de
cuisson sous des armoires existantes,
et lorsque l’installation ne répond pas à
l’espacement minimum des armoires,
installer une hotte de cuisinière au­dessus de la table de cuisson pour
éviter les risques de brûlure.

Les dimensions d’ouverture sur le
dessus du comptoir qui sont indiquées
doivent être utilisées.Les dimensions
données sont des espacements
minimums et fournissent un
dégagement requis de 0 cm (0 po).

Installations de remplacement —
respecter les dimensions minimales
fournies.

C’est au client qu’incombe la
responsabilité de contacter un
électricien qualifié pour garantir que
l’installation électrique soit réalisée
adéquatement et en conformité avec
les prescriptions du Code national des
installations électriques, ANSI/NFPA 70
– dernière édition*, ou de la norme
CSA C22.1-94, Code canadien des
installations électriques, partie 1 et
C22.2 No 0-M91 – dernière édition** et
tous les codes et règlements locaux en
vigueur.

2

On peut obtenir des exemplaires des normes
mentionnées auprès de :

*National Fire Protection Association

Batterymarch Park
Quincy, Massachusetts 02269

** CSA International

8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575

Votre sécurité et celle des autres est
très importante.

Nous donnons de nombreux messages de
sécurité importants dans ce manuel, et sur
votre appareil ménager. Assurez-vous de
toujours lire tous les messages de
sécurité et de vous y conformer.

Voici le symbole d’aler te de
sécurité.

Ce symbole d’alerte de sécurité
vous signale les dangers potentiels de
décès et de blessures graves à vous et à
d’autres.

Tous les messages de sécurité suivront le
symbole d’alerte de sécurité et le mot
“DANGER” ou “AVERTISSEMENT”. Ces
mots signifient :

Risque possible de décès ou de
blessure grave si vous ne suivez pas
les instructions.

Tous les messages de sécurité vous diront
quel est le danger potentiel et vous disent
comment réduire le risque de blessure et
ce qui peut se produire en cas de non­respect des instructions.

DANGER

Risque possible de décès ou de
blessure grave si vous ne suivez pas
immédiatement

les instructions.

AVERTISSEMENT

Important : Obser ver les dispositions

de tous les codes et règlements en
vigueur.

Pour minimiser le risque de brûleres
dans l’espace au-dessus de la table de
cuisson, éviter d’installer des placards
muraux au-dessus de la table de cuisso.
S’il es nécessaire d’installer des
placards muraux au-dessus de la table
de cuisson, pour minimiser le risque,
installer une hotte d’aspiration qui
dépasse horizontalement d’au moins
12,7 cm (5 po) sous le fond des
placards.

3

Remarque: Si l’armoire a un tiroir, un dégagement de 10,2 cm

(4 po) de profondeur du dessus de comptoir au sommet du tiroir
(ou autre obstruction) dans l’armoire de base est requis

Dimensions du produit

Boîte de connexion
de 30,5 cm (12 po)
ou plus au-dessus
du plancher et
25,4 cm (10 po) du côté
droit de l’armoire.

Ne pas sceller la
table de cuisson
au-dessus du
comptoir.

7,6 cm (3 po)
minimum

profondeur
recommandée de
l’armoire au-dessus
– 33 cm (13 po)





Distance min. de 2,5 cm (1 po) aux
côtés à gauche et à droite les plus
proches de la surface combustible

au-dessus de la table de cuisson.

zone combustible

au-dessus du comptoir

*

Remarque : Dimension de 61 cm (24 po)
min. si une protection est assurée par une
planche ignifuge pour le bas d’une armoire
en bois ou en métal de 0,6 cm (1/4 po)
recouverte d’une tôle en acier de calibre
MSG 28, acier inoxydable de 0,04 cm (0,015
po), aluminium de 0,06 cm (0,024 po) ou
cuivre de 0,05 cm (0,020 po).

Distance de séparation min. de 76,2 cm (30
po) entre le dessus de la table de cuisson et
la surface inférieure non protégée d’une
armoire en bois ou métallique.

Dimensions/spécifications pour l’ouverture

dégagement entre l’armoire
au-dessus jusqu’au-dessus

de comptoir dans

l’espacement minimum à la

table de cuisson –

45,7 cm (18 po)

76,2 cm (30 po) ou

91.4 cm (36 po)

53,3 cm

(21 po)

41,9 cm
(16-1/2 po)

largeur de
47,7, cm (18 po)

largeur de 80,0 cm (31 1/2 po)

ou 95,3 cm (37-1/2 po)

profondeur –

53,3 cm (21 po)

hauteur de l’enceinte

des brûleurs –

7,3 cm (2-7/8 po)

hauteur de l’enceinte

des brûleurs –

7,3 cm (2-7/8 po)



Après le découpage de l'ouverture dans le plan de travail, il peut
être nécessaire d'entailler les parois latérales du placard pour
permettre le passage de la boîte des brûleurs. Pour éviter cette
modification, il faut que la profondeur du placard soit supérieure à
la largeur de l'ouverture découpée dans le plan de travail.

Bord arrière de
l’ouverture découpée

Arrière du
placard, ou
mur arrière
sous le plan
de travail

Série
RCS2002
RCS2012
seulement

1,7 cm
(11/16 po)
min





53,3 cm 33,7 cm 34,4 cm 53,3 cm 3,4 cm

(21 po) (18 5/8 po) (15 1/2 po) (21 po)

(1 5/16 po)

76,2 cm 73,3 cm 47,3 cm 76,2 cm —

(30 po) (28 7/8 po) (18 5/8 po) (30 po)

91,4 cm 89 cm 47,3 cm 91,4 cm

—

(36 po) (35 po) (18 5/8 po) (36 po)

Largeur de la

table de cuisson

Dimensions dans l’illustration

Voir REMARQUE*

pour les

espacements

minimums.



Spécifications
électriques

Raccordement
électrique

Risque de choc électrique

Déconnecter la source de courant
électrique avant l’entretien.

La table de cuisson doit être
électriquement reliée à la terre.

Le non-respect de ces instructions
peut causer un décès, un incendie ou
un choc électrique.

AVERTISSEMENT

On peut obtenir des exemplaires des normes
mentionnées auprès de :

*National Fire Protection Association

Batterymarch Park
Quincy, Massachusetts 02269

** CSA International

8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575

4

Si les codes en vigueur le permettent et
si on utilise un conducteur distinct de
liaison à la terre, il est recommandé
qu’un électricien qualifié vérifie la
qualité de la liaison à la terre.

Ne pas utiliser une canalisation de gaz
pour la liaison à la terre.

En cas de doute en ce qui concerne la
liaison à la terre de la table de cuisson,
contacter un électricien qualifié.

Ne pas installer de fusible dans le
circuit de liaison à la terre ou dans le fil
neutre.

IMPORTANT :

Conserver les Instructions d’installation
pour l’utilisation par l’inspecteur local
des installations électriques.

A.Il faut que l'appareil soit

alimenté uniquement par un circuit
indépendant monophase 240 volts, 60
Hz (3 ou 4 conducteurs) dont les 2
conducteurs de phase sont protégés
par fusible/disjoncteur 40 A (Note :
circuit 20 A pour série RCS2012). On
recommande l’emploi d’un fusible
disjoncteur ou fusible temporisé. La
capacité du fusible ne doit pas être
supérieure à la demande de courant
maximale spécifiée sur la plaque
signalétique d l'appareil (sur la fond de
la table de cuisson).

B.La taille des fils et la

configuration des connexions doivent
satisfaire les prescriptions de la dernière
édition du Code national des installations
électriques, ANSI/NFPA 70 dernière
édition*, ou la dernière édition** de la
norme CSA C22.1-94, Code canadien
des installations électriques, partie 1 et
C22.2 N° 0-M91 et de tous les codes et
règlements locaux en vigueur.

C.La table de cuisson devrait être

directement reliée à un coupe-circuit
avec fusible ou à un disjoncteur, par
l’intermédiaire d’un câble flexible à
conducteur de cuivre, blindé ou à gaine
non métallique. Le câble blindé flexible
sortant de la boîte à fusibles ou de la
boîte à disjoncteur devrait être connecté
directement à la boîte de connexion.

D.Placer la boîte de connexion

pour permettre autant d’écart que
possible entre la boîte de connexion et
la table de cuisson, pour que la table
de cuisson puisse être déplacée si un
entretien devient nécessaire. Ne pas

couper le conduit.

E.On doit installer un connecteur

de conduit (homologation CSA ou U.L.)
à chaque extrémité du câble
d’alimentation électrique (au niveau de
la table de cuisson et de la boîte de
connexion).

F. Si le câblage du domicile se

compose de fils d’aluminium, suivre la
méthode ci-dessous :
a.) Connecter le fil d’aluminium au fil de

cuivre au moyen de connecteurs
spéciaux conçus et homologués par
Underwriters Laboratories. Suivre la
méthode recommandée par le
fabricant du connecteur électrique.

b.) La connexion aluminium/cuivre doit

être conforme aux codes locaux et
aux méthodes de câblage
acceptées par l’industrie.

Cette table de cuisson doit être
connectée à un câblage métallique
permanent relié à la terre ou un
conducteur de liaison à la terre doit être
connecté à la borne de liaison à la terre
ou au fil de liaison à la terre de la table
de cuisson.

Cette table de cuisson comporte un fil de
liaison à la terre vert ou nu, connecté au
châssis.Connecter le câble de la table de
cuisson à la boîte de connexion par
l’intermédiaire d’un connecteur de conduit
(homologation CSA ou U.L.).Compléter
l’ensemble du raccordement électrique
conformément aux dispositions des codes
et règlements locaux.

câble de la source d'alimentation

boîte de
connexion

fils noirs

connecteur
vissable

connecteur de conduit
(homologation C.S.A.
ou U.L.)

câble de la table
de cuisson

fil nu ou vert
de liaison à
la terre

fil blanc

fils rouges

A.Lorsque les codes locaux

permettent le raccordement du
conducteur de liaison à la terre de la
caisse au fil neutre (blanc) de la boîte
de connexion (non utilisé dans une
installation au Canada) :

1. Déconnecter l’alimentation
électrique.

2. Connecter le câble blindé flexible de

la table de cuisson à la boîte de
connexion à l’aide d’un connecteur
de conduit (homologation CSA ou
U.L.).Serrer les vis sur le connecteur
de conduit.

3. Connecter ensemble le fil vert (ou
nu) du câble de l’appareil et le fil
neutre (blanc) de la boîte de
connexion, à l’aide d’un connecteur
vissable.

4. Connecter ensemble les deux fils
noirs; ensuite, connecter ensemble
les deux fils rouges avec un
connecteur vissable (voir Figure 1).

Fil neutre relié à la terre

Figure 1

5

B.Lorsque les codes locaux ne

permettent pas le raccordement du
conducteur de liaison à la terre du
châssis au conducteur neutre (blanc)
de la boîte de connexion (utilisé pour
toutes les installations au Canada) :

1. Déconnecter l’alimentation
électrique.

2. Connecter le câble blindé flexible de

la table de cuisson à la boîte de
connexion à l’aide d’un connecteur
de conduit (homologation CSA ou
U.L.).Serrer les vis sur le connecteur
de conduit.

3. Connecter ensemble les deux fils
noirs; connecter ensuite ensemble
les deux fils rouges avec un
connecteur vissable (voir Figure 2).

4. Connecter ensemble le fil vert (ou
nu) du câble de l’appareil et le fil relié
à la terre de la boîte de connexion ou
tout autre connecteur relié à la terre,
à l’aide d’un connecteur vissable.

5. Placer un connecteur vissable à
l’extrémité du fil blanc.

Figure 2

Fil neutre non relié à la terre

boîte de
connexion

câble de la source d’alimentation

connecteur
vissable

fils noirs

connecteur de conduit
(homologation CSA
ou U.L.)

câble de la table
de cuisson

fil nu ou vert
de liaison à la
terre

fil blanc

fils rouges

2a.Dans le cas d’une installation

avant que la table de cuisson soit

placée dans l’ouverture :

• Ôter les éléments et cuvettes.

• Placer la table de cuisson à l’envers
sur une surface protégée (couverture,
protège-table).

• Ôter les vis de fixation du dessous du
coffret des brûleurs pour
l’emplacement des brides choisi.

• Utiliser les trous de montage qui
permettront aux vis des brides (voir
l’étape 3) de toucher le dessous du
comptoir.Fixer les brides tel
qu’indiqué, puis les tourner pour
qu’elles ne dépassent pas le bord du
coffret des brûleurs.

• Serrer les vis (ou écrous hex.) juste
assez pour maintenir les brides en
place durant l’insertion de la table de
cuisson dans l’ouverture.

• Remettre la table de cuisson à
l'endroit si nécessaire. La placer avec
précaution dans l'ouverture.
Important : Vérifier que le bord avant
de la table de cuisson est parallèle à
l’avant du comptoir.
S’il est nécessaire de repositionner la
table de cuisson, la sortir
complètement de l’ouverture pour ne
pas égratigner le comptoir.

• Desserrer les vis ou écrous, tourner
les brides pour qu’elles dépassent le
bord du coffret des brûleurs. Bien
serrer les vis ou écrous.

2b.Dans le cas d’une installation

après que la table de cuisson soit

placée dans l’ouverture :

• Placer soigneusement la table de
cuisson dans l’ouverture.

• Important : Vérifier que le bord avant
de la table de cuisson est parallèle à
l’avant du comptoir.
S’il est nécessaire de repositionner la
table de cuisson, la sortir
complètement de l’ouverture pour ne
pas égratigner le comptoir.

• Ôter les vis de fixation des

emplacements de bride choisis sur le
dessous du coffret des brûleurs.

• Fixer les brides tel qu’indiqué de telle
sorte qu’elles dépassent le bord du
coffret des brûleurs et que les vis des
brides (voir l’étape 3) touchent le
dessous du comptoir.Bien serrer les
vis.

Commencez
maintenant…

avec la table de cuisson dans la
cuisine.

1.Enlever les matériaux

d’emballage et les rubans adhésifs de
la table de cuisson. Enlever l’ensemble
de quincaillerie de l’intérieur de
l’enveloppe de documentation.

Risque de poids excessif

Deux personnes ou plus doivent
déplacer et installer la table de
cuisson.

Le non-respect de cette instruction
peut causer une blessure au dos
ou d’autres blessures.

AVERTISSEMENT

vis de
fixation

dessous du
coffret des
brûleurs

bride
(emplacement
aux extrémités
recommandé)

is de fixation pour
emplacement facultatif
à l’avant ou à l’arrière

attache à ressort en
U ou trou de faible
diamètre

Table de cuisson standard illustrée. Voir les
instructions spécifiques pour l’installation des
brides sur les modèles à dessus relevable.

2.Deux brides sont fournies pour

fixer la table de cuisson au comptoir.
Installer les brides à chaque extrémité
du dessous du coffret des brûleurs.
Optionnel : si la construction de
l’armoire n’offre pas de dégagement
pour l’installation des brides aux
extrémités du coffret des brûleurs,
installer les brides à l’avant et à l’arrière
du coffret des brûleurs.

L’installation des brides peut se faire
avant (voir l’étape 2a) ou après (voir
l’étape 2b) que la table de cuisson soit
placée dans l’ouverture.

Pour obtenir le nom et le numéro de la
compagnie de service autorisée :

Contacter le marchand où vous
avez acheté votre table de cuisson;
ou

Consulter les Pages jaunes de
votre annuaire de téléphone sous
la rubrique «Appareils
électroménagers» oru

Contacter le Centre d’assistance
au consommateur.Un numéro de
téléphone sans frais d’interurbain
est indiqué dans le Guide
d’utilisation et d’entretien.

Lors de votre appel, vous aurez besoin
du :

numéro de modèle de la table de
cuisson;

numéro de série de la table de
cuisson.

Les deux numéros se trouvent sur la
plaque signalétique des numéros de
modèle et de série sur le dessous du
coffret des brûleurs.

Si la table de
cuisson ne
fonctionne pas :

Fusible grillé ou disjoncteur ouvert?

Cordon d’alimentation correctement
branché sur la prise de courant
(modèles de 120 V).

Consulter le Guide d’utilisation et
d’entretien – section Dépannage.

✓
✓

✓

Si vous avez besoin
d’assistance :

Se référer au Guide d’utilisation et
d’entretien.

Contacter le Centre d’assistance au
consommateur.Vérifier votre guide
d’utilisation et d’entretien pour un
numéro de téléphone sans frais
d’interurbain ou téléphoner au
marchand où vous avez fait l’achat
de cet appareil électroménager.Le
marchand est indiqué dans les
Pages jaunes de votre annuaire
téléphonique sous la rubrique
«Appareils électroménagers»

✓
✓

Si vous avez des questions au sujet du
fonctionnement, du nettoyage ou de
l’entretien de votre table de cuisson :

Si vous avez besoin
de service :

✓

Conserver la qualité incorporée dans
votre table de cuisson en
communiquant avec une compagnie de
service autorisée.

✓

✓

✓
✓

table de cuisson

comptoir

vis de blocage
de 2-1/2 po
(6,4 cm)

bride

coffret des
brûleurs

3.Placer les vis de blocage de 2-

1/2 po (6,4 cm) dans les brides. Utiliser
un tournevis pour serrer les vis contre le
comptoir.NE PAS SERRER
EXCESSIVEMENT.

4.Effectuer la connexion électrique.

(Voir les sections “Spécifications
électriques” et “Raccordement
électrique”, page 4.)

Si le câblage du domicile se compose
de fils d’aluminium, voir “Spécifications
électriques”, page 4.

5.Réinstaller les éléments et

cuvettes.Rétablir le courant.

6.Selon le modèle que vous avez,

appuyer sur chaque bouton de
commande et le tourner à la position
«HI» ou appuyer sur «ON» et tourner
chaque bouton de commande à la
position «HI».Vérifier le bon
fonctionnement des éléments chauffants
de la table de cuisson et des témoins
lumineux.

vis de fixation

Remarque : Se référer au Guide
d’utilisation et d’entretien pour des
instructions d’utilisation et de nettoyage.

Pièce n°8285529
©2003 Whirlpool Corporation

Benton Harbor, Michigan 49022

Imprimé aux É.-U
