Whirlpool CLOCKY PRODUCT SHEET
33112Fr.fm5 Page 1 Tuesday, June 29, 1999 5:12 PM

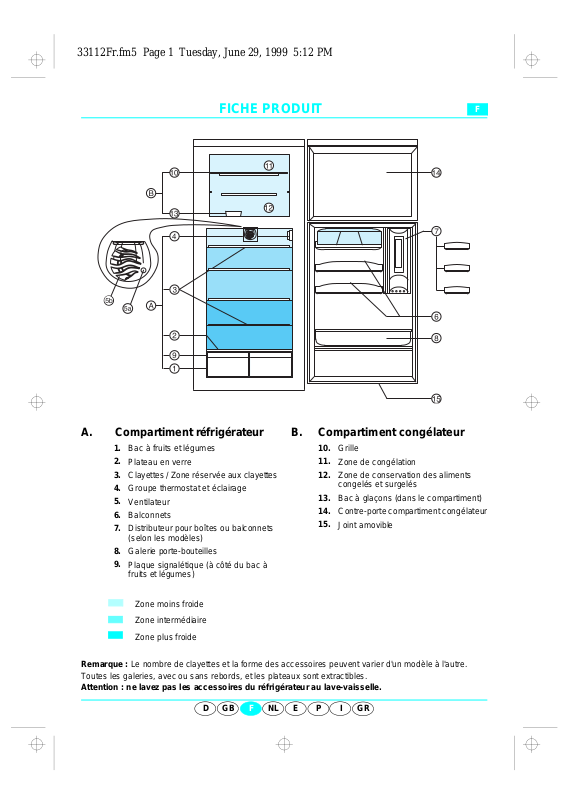

FICHE PRODUIT
F
A. Compartiment réfrigérateur
1.
Bac à fruits et légumes
2.
Plateau en verre
3.
Clayettes / Zone réservée aux clayettes
4.
Groupe thermostat et éclairage
5.
Ventilateur
6.
Balconnets
7.
Distributeur pour boîtes ou balconnets
(selon les modèles)
8.
Galerie porte-bouteilles
9.
Plaque signalétique (à côté du bac à
fruits et légumes)
Zone moins froide
Zone intermédiaire
Zone plus froide
Remarque :
Toutes les galeries, avec ou sans rebords, et les plateaux sont extractibles.
Attention : ne lavez pas les accessoires du réfrigérateur au lave-vaisselle.
Le nombre de clayettes et la forme des accessoires peuvent varier d'un modèle à l'autre.
D F NL E
B. Compartiment congélateur
10.
Grille
11.
Zone de congélation
12.
Zone de conservation des aliments
congelés et surgelés
13.
Bac à glaçons (dans le compartiment)
14.
Contre-porte compartiment congélateur
15.
Joint amovible
IGB
GRP
33112Fr.fm5 Page 2 Tuesday, June 29, 1999 5:12 PM
Ce réfrigérateur/congélateur est mis en marche au moyen du groupe thermostat qui se trouve à l’intérieur
du compartiment réfrigérateur. Le réglage de la température des compartiments réfrigérateur et congélateur
s’effectue avec ce même thermostat.
Commandes de réglage du compartiment réfrigérateur/congélateur
A.
Bouton du thermostat
B.
Poussoir de l'éclairage
C.
Capot de l'ampoule
D.
Repère pour le réglage du thermostat
E.
Ampoule (15 W maxi)
F.
Interrupteur de congélation
Thermostat sur z :arrêt du refroidissement et de l'éclairage
Thermostat sur
Thermostat sur
Thermostat sur
1-3 température ambiante plus froide (10-17°C)
3-5 température ambiante moyenne (18-31°C)
2-4 température ambiante plus chaude (32-38°C)
Nous conseillons de régler le thermostat sur la position 3.
Le réfrigérateur peut fonctionner à une température ambiante comprise entre +10°C et + 38°C,
ses performances sont optimales à des températures comprises entre +16°C et +38°C.
Remarque :
peuvent influer sur la température intérieure du réfrigérateur. Les positions du thermostat doivent varier
en fonction de ces facteurs.
La température ambiante, la fréquence d'ouverture de la porte et la position de l'appareil
Ventilateur :
Le ventilateur permet de mieux distribuer la température obtenue à l'intérieur du réfrigérateur, et par
conséquent de mieux conserver les aliments. Nous conseillons d'actionner le ventilateur pour des
températures ambiantes supérieures à 25°C. Pour actionner le ventilateur, appuyez sur l'interrupteur (5a).
Important :
Le ventilateur tourne UNIQUEMENT lorsque le compresseur est en marche.
Ne gênez pas la zone d'aspiration (5b) avec des aliments.
Retrait du capot de l’ampoule
1 - Tenez le couvercle comme le montre la figure et appuyez
2 - Poussez le couvercle vers la paroi arrière du réfrigérateur
5019 100 33112
D F NL E
IGB
GRP
