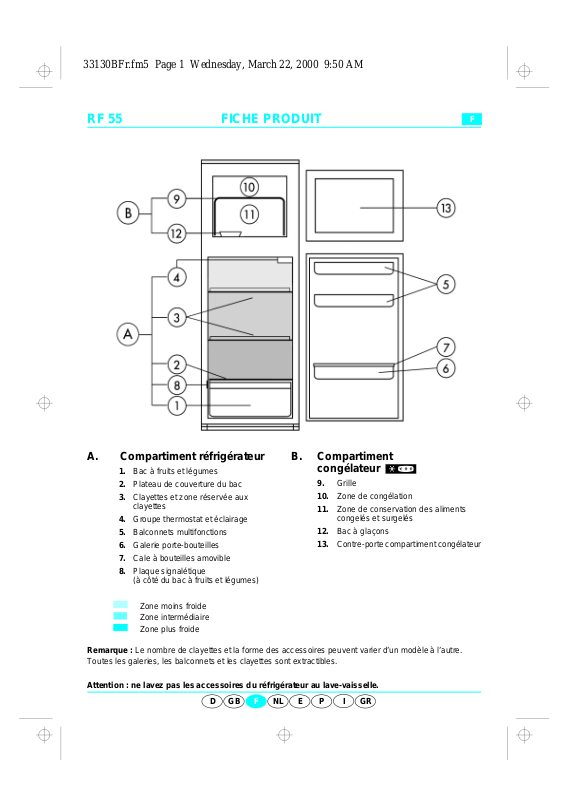

RF 55 FICHE PRODUIT
F
A. Compartiment réfrigérateur
1. Bac à fruits et légumes
2. Plateau de couverture du bac
3. Clayettes et zone réservée aux
clayettes
4. Groupe thermostat et éclairage
5. Balconnets multifonctions
6. Galerie porte-bouteilles
7. Cale à bouteilles amovible
8. Plaque signalétique
(à côté du bac à fruits et légumes)
Zone moins froide
Zone intermédiaire
Zone plus froide
Remarque : Le nombre de clayettes et la forme des accessoires peuvent varier d’un modèle à l’autre.
Toutes les galeries, les balconnets et les clayettes sont extractibles.
Attention : ne lavez pas les accessoires du réfrigérateur au lave-vaisselle.
FGBD NL E P GR
B. Compartiment
congélateur
9. Grille
10. Zone de congélation
11. Zone de conservation des aliments
congelés et surgelés
12. Bac à glaçons
13. Contre-porte compartiment congélateur
I
33130BFr.fm5 Page 2 Wednesday, March 22, 2000 9:50 AM
RF 55
Commandes
A. Bouton du thermostat
B. Poussoir de l’éclairage
C. Repère pour le réglage du thermostat
D. Ampoule (max. 15 W)
Thermostat sur ● : arrêt du refroidissement et de l’éclairage
Thermostat sur 1 : température interne moins froide
Thermostat sur 5 : température interne plus froide
Nous conseillons de régler le thermostat sur la position 2-3.
Remarque : La température ambiante, la fréquence d’ouverture de la porte et la position de l’appareil
peuvent influer sur la température intérieure du réfrigérateur. Les positions du thermostat doivent varier en
fonction de ces facteurs.
Pour obtenir les conditions optimales de conservation, la grille (9) doit être posée au fond de la paroi
postérieure du compartiment congélateur, et les aliments rangés sur la grille (9) ne doivent pas dépasser de
celle-ci.
Procédure de congélation
Pour une procédure optimale de congélation, déplacez le bouton du thermostat A d’un demi cran vers les
positions les plus basses lorsque les aliments sont introduits dans le compartiment congélateur.
Comment remplacer l’ampoule
Dévissez dans le sens inverse des aiguilles d’une montre, comme illustré par la figure.
5019 100 33130/B
FGBD NL E P GR
I
Printed in Italy 03/00
