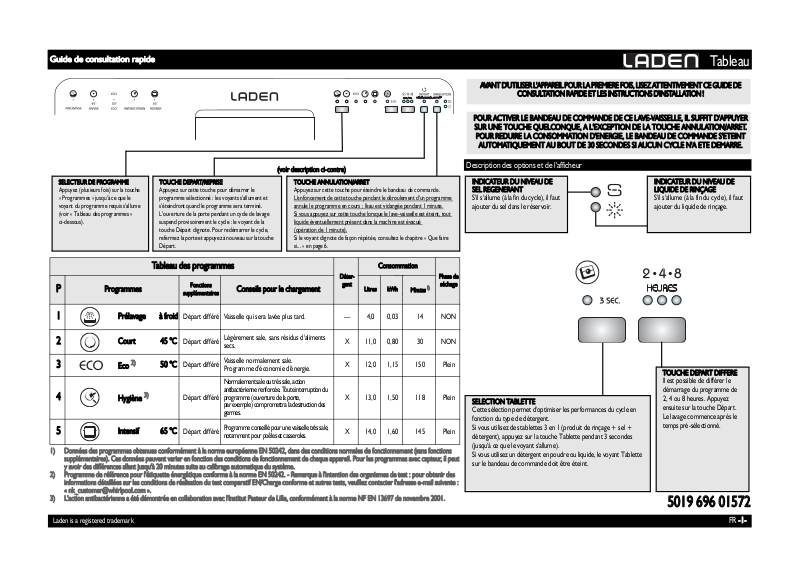

Whirlpool C 6332 WH, C 6332 LD WH Quick start guide

Laden is a registered trademark

TOUCHE DEPART/REPRISE
Appuyez sur cette touche pour démarrer le
programme sélectionné : les voyants s'allument et
s'éteindront quand le programme sera terminé.
L'ouverture de la porte pendant un cycle de lavage
suspend provisoirement le cycle : le voyant de la
touche Départ clignote. Pour redémarrer le cycle,
refermez la porte et appuyez à nouveau sur la touche
Départ.

SELECTEUR DE PROGRAMME
Appuyez (plusieurs fois) sur la touche
« Programmes » jusqu'à ce que le
voyant du programme requis s'allume
(voir « Tableau des programmes »
cidessous).

TOUCHE ANNULATION/ARRET
Appuyez sur cette touche pour éteindre le bandeau de commande.
L'enfoncement de cette touche pendant le déroulement d'un programme
annule le programme en cours ; l'eau est vidangée pendant 1 minute.
Si vous appuyez sur cette touche lorsque le lave-vaisselle est éteint, tout
liquide éventuellement présent dans la machine est évacué
(opération de 1 minute).
Si le voyant clignote de façon répétée, consultez le chapitre « Que faire
si... » en page 6.

(voir description ci-contre)

1) Données des programmes obtenues conformément à la norme européenne EN 50242, dans des conditions normales de fonctionnement (sans fonctions
supplémentaires). Ces données peuvent varier en fonction des conditions de fonctionnement de chaque appareil. Pour les programmes avec capteur, il peut
y avoir des différences allant jusqu'à 20 minutes suite au calibrage automatique du système.

2) Programme de référence pour l'étiquette énergétique conforme à la norme EN 50242. - Remarque à l'intention des organismes de test : pour obtenir des
informations détaillées sur les conditions de réalisation du test comparatif EN/Charge conforme et autres tests, veuillez contacter l'adresse e-mail suivante :
« [e-mail] ».

3) L'action antibactérienne a été démontrée en collaboration avec l'Institut Pasteur de Lille, conformément à la norme NF EN 13697 de novembre 2001.

Tableau des programmes

Déter-

gent

Consommation

Phase de

séchage

P

Programmes

Fonctions

supplémentaires

Conseils pour le chargement

Litres kWh

Minutes

1)

1

Prélavage à froid

Départ différé Vaisselle qui sera lavée plus tard. — 4,0 0,03 14 NON

2

Court 45 °C

Départ différé

Légèrement sale, sans résidus d'aliments
secs.

X 11,0 0,80 30 NON

3

Eco

2)

50 °C

Départ différé

Vaisselle normalement sale.
Programme d'économie d'énergie.

X 12,0 1,15 150 Plein

4

Hygiène

3)

Départ différé

Normalement sale ou très sale, action
antibactérienne renforcée. Toute interruption du
programme (ouverture de la porte,
par exemple) compromettra la destruction des
germes.

X 13,0 1,50 118 Plein

5

Intensif 65 °C

Départ différé

Programme conseillé pour une vaisselle très sale,
notamment pour poêles et casseroles.

X 14,0 1,60 145 Plein

5019 696 01572

AVANT D'UTILISER L'APPAREIL POUR LA PREMIERE FOIS, LISEZ ATTENTIVEMENT CE GUIDE DE

CONSULTATION RAPIDE ET LES INSTRUCTIONS D'INSTALLATION !

Description des options et de l'afficheur

INDICATEUR DU NIVEAU DE
SEL REGENERANT
S'il s'allume (à la fin du cycle), il faut

ajouter du sel dans le réservoir.

TOUCHE DEPART DIFFERE
Il est possible de différer le
démarrage du programme de
2, 4 ou 8 heures. Appuyez

ensuite sur la touche Départ.
Le lavage commence après le
temps pré-sélectionné.

INDICATEUR DU NIVEAU DE
LIQUIDE DE RINÇAGE
S'il s'allume (à la fin du cycle), il faut

ajouter du liquide de rinçage.

POUR ACTIVER LE BANDEAU DE COMMANDE DE CE LAVE-VAISSELLE, IL SUFFIT D'APPUYER

SUR UNE TOUCHE QUELCONQUE, A L'EXCEPTION DE LA TOUCHE ANNULATION/ARRET.

POUR REDUIRE LA CONSOMMATION D'ENERGIE, LE BANDEAU DE COMMANDE S'ETEINT

AUTOMATIQUEMENT AU BOUT DE 30 SECONDES SI AUCUN CYCLE N'A ETE DEMARRE.

SELECTION TABLETTE
Cette sélection permet d'optimiser les performances du cycle en
fonction du type de détergent.

Si vous utilisez des tablettes 3 en 1 (produit de rinçage + sel +
détergent), appuyez sur la touche Tablette pendant 3 secondes
(jusqu'à ce que le voyant s'allume).
Si vous utilisez un déterg ent en poudre ou liquide, le voyant Tablette
sur le bandeau de commande doit être éteint.

Guide de consultation rapide

Tableau

FR -1-

5

7

86

1

4

10

9

2

3

1- réservoir à sel
2- distributeur de liquide de rinçage
3- distributeur de détergent
4- paniers
5, 6, 7, 8- fonctions disponibles sur le bandeau de
commande
9- filtres
10- bras d'aspersion

1.

Contactez votre compagnie de distribution d'eau pour connaître le

degré de dureté de

l'eau

.

2.

... entrez cette valeur dans votre
appareil

Conseils pour l'utilisation du détergent

Degrés

allemands °dH

Degrés

français °fH

Degrés

anglais °eH

Niveau de dureté

de l'eau

3 premiers voyants de PROGRAMME
allumés sur le bandeau de commande

(voir Tableau des programmes)

P1 P2 P3

Gel ou Poudre

(liquide de rinçage et

sel)

Tab l et t es

0 - 5 0 - 9 0 - 6,3 Douce 1

passer à l'étape 1

(voir « Contrôle

quotidien »)

6 - 10 10 - 18 7 - 12,6 Moyenne 2

11 - 15 19 - 27 13,3 - 18,9 Moyenne 3

16 - 21 28 - 37 19,6 - 25,9 Semi-dure 4

si l'eau est

DURE, davantage de

sel doit être ajouté
(passer à l'étape 1,

« Contrôle

quotidien »)

22 - 28 38 - 50 26,6 - 35 Dure 5

29 - 35 51 - 63 35,7 - 44,1 Tr ès d ur e 6

36 - 50 64 - 90 44,8 - 62,4 Extrêmement dure 7

La dureté de l'eau doit uniquement être
réglée avant le premier lavage ou si son

degré a changé.

1

Indicateur
optique
(selon le
modèle).
Dévissez le
bouchon.

Remplissez le réservoir à sel d'eau lors de la

première utilisation uniquement.

(selon le modèle)

L'indicateur du niveau de sel régénérant peut ne
s'éteindre qu'au bout de plusieurs cycles de lavage. Si
la dureté de l'eau est égale à 1 (douce), n'utilisez pas
de sel régénérant.

Indicateur du niveau de sel sur le bandeau de commande Indicateur du niveau de sel sur le bouchon du réservoir

Le voyant sur le bandeau de commande s'allume
lorsqu'il est nécessaire de REMPLIR LE
RESERVOIR A SEL.

vert : OK.

clair : REMPLIR LE

RESERVOIR A SEL

Contrôle quotidien

Remplissage du réservoir à sel - Le sel dissout le tartre (inutile si le niveau de dureté de l'eau est réglé sur « douce » !)

- Appuyez simultanément sur les touches

Programmes

et

ANNULATION/ARRET

pendant au moins 3 secondes.

- Les voyants des programmes indiqueront le réglage de la dureté de l'eau.

-Appuyez sur la touche

Programmes

pour augmenter la valeur de la dureté de l'eau (après la valeur 7, le réglage retourne à 1).

- Attendez 30 secondes (bandeau de commande éteint) ou appuyez sur la touche

DEPART/REPRISE

pour enregistrer la valeur.

Ajoutez du sel

(n'ajoutez jamais de

détergent !). min. 0,8 kg / max. 1 kg

La dureté de l'eau est réglée en usine
sur « semi-dure » (valeur 4).

Même si vous utilisez des tablettes
contenant du sel, il sera nécessaire
d'ajouter du sel régénérant, car le
pouvoir d'adoucissement de ces
détergents est insuffisant en présence
d'eau particulièrement dure.

Avant le premier lavage, vous devez
remplir le réservoir à sel quelle que
soit la dureté de l'eau

(voir description
ci-dessous, au point 1 « Contrôle
quotidien »).

Vissez le bouchon.
Eliminez les résidus de
sel autour du bouchon.
Certains réservoirs à
sel ont un indicateur
de niveau intégré dans
le bouchon (voir
comment contrôler
cidessous).

Lors de l'ajout de sel régénérant, lancez immédiatement un programme de lavage

(le programme de « Prélavage » seul ne suffit pas). La solution saline ou les grains de sel résiduels peuvent engendrer

une corrosion marquée et endommager irréversiblement les composants en acier inoxydable. La garantie ne couvre pas les dommages imputables à une situation de ce type.

Comment régler le degré de dureté de l'eau afin de toujours garantir un résultat de lavage optimal

Première utilisation

FR -2-

3

Observez l'indicateur de niveau du liquide de rinçage dans le
distributeur.

(selon le modèle)
Indicateur du niveau de liquide de rinçage sur le bandeau de commande Indicateur du niveau de liquide de rinçage sur le distributeur

Le voyant s'allume lorsqu'il est nécessaire d'AJOUTER DU LIQUIDE DE
RINÇAGE

foncé : OK. clair : AJOUTEZ DU LIQUIDE DE RINÇAGE

Utilisez exclusivement du liquide de rinçage pour lave-vaisselle. Essuyez

immédiatement

tout épanchement accidentel de liquide. Ceci évitera la formation excessive de mousse susceptible de provoquer un mauvais fonctionnement de l'appareil.

Des trainées sont présentes sur la vaisselle : réglez le dosage du liquide de rinçage sur une position inférieure (1 à 3). La vaisselle n'est pas complètement sèche : réglez le dosage sur une valeur plus élevée (5 ou 6). La vaisselle en plastique sèche plus difficilement et
un réglage sur une quantité de liquide de rinçage supérieure ne modifiera pas le résultat.

Les détergents avec produit de rinçage ne seront efficaces qu'avec des programmes de longue durée. Avec les programmes de courte durée, des résidus de détergent pourraient être retrouvés sur la vaisselle (au besoin, utilisez des détergents en poudre). Les
détergents avec produits de rinçage ont tendance à produire une quantité excessive de mousse.

Usage quotidien

Ajout de détergent - Utilisez uniquement un détergent spécial lave-vaisselle et conformez-vous aux instructions du fabricant

Ouvrez le couvercle A

(appuyez sur le bouton prévu à cet effet).

Remplissez le distributeur
de détergent juste avant
de commencer le lavage.

Refermez le couvercle

en appuyant sur les bossages prévus à cet effet.

Au besoin,
ouvrez le
couvercle B (en
appuyant sur le
bouton
correspondant).

Faites l'appoint de
liquide de rinçage
jusqu'au repère
maxi ~150 ml.

La quantité de liquide de rinçage peut
être adaptée au détergent utilisé. Plus le
réglage est bas, plus la quantité de liquide
de rinçage utilisée sera faible (réglage
d'usine : position 4).
Appuyez sur le bouton pour ouvrir le
couvercle B. A l'aide d'une pièce de
monnaie ou d'un objet similaire, faites
tourner la flèche dans la position
souhaitée. Une fois le réglage de la
quantité de liquide de rinçage modifié,
refermez le couvercle.

Indicateur
optique

2

Utilisez une seule tablette par cycle ; placez-la
dans le distributeur de détergent.

Tous les types de tablettes peuvent être utilisés ;
cependant, pour les tablettes 2 en 1, il FAUT
approvisionner en sel.

Certains types de tablettes ne se dissolvent pas
complètement pendant les cycles de lavage
courts (Court, Fragile, Lavage main) ; le fait de
placer la tablette au fond de la cuve peut
permettre de favoriser la dissolution et le lavage.

Introduisez le détergent :

Tablette / poudre / liquide

dans le compartiment le plus grand

Reportez-vous aux consignes du fabricant de détergent présentes sur l'emballage.

Ajout de liquide de rinçage (pas nécessaire en cas d'utilisation de tablettes). Comment régler le dosage du liquide de rinçage

Contrôle quotidien

FR -3-
