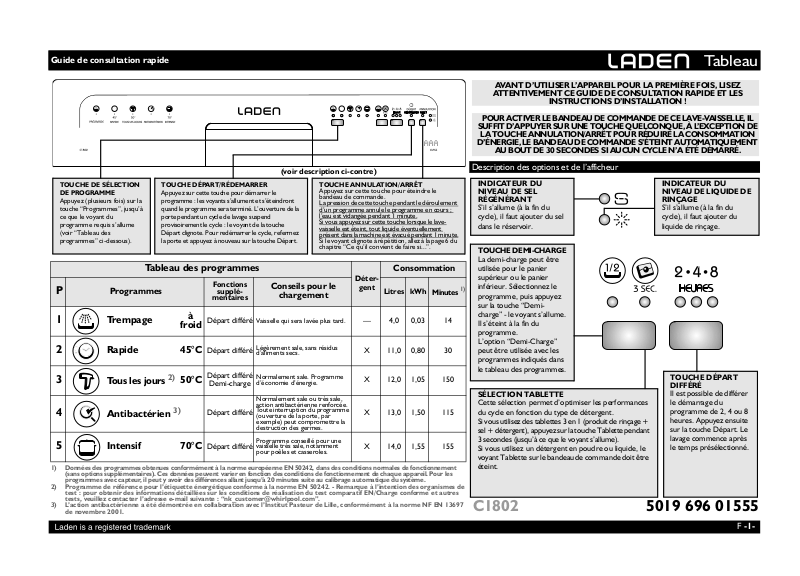

Whirlpool C1802BL Quick start guide

Guide de consultation rapide

(voir description ci-contre)

TOUCHE DE SÉLECTION DE PROGRAMME

Appuyez (plusieurs fois) sur la touche “Programmes”, jusqu’à ce que le voyant du programme requis s’allume (voir “Tableau des programmes” ci-dessous).

1) Données des programmes obtenues conformément à la norme européenne EN 50242, dans des conditions normales de fonctionnement (sans options supplémentaires). Ces données peuvent varier en fonction des conditions de fonctionnement de chaque appareil. Pour les programmes avec capteur, il peut y avoir des différences allant jusqu’à 20 minutes suite au calibrage automatique du système.

2) Programme de référence pour l’étiquette énergétique conforme à la norme EN 50242. - Remarque à l’intention des organismes de test : pour obtenir des informations détaillées sur les conditions de réalisation du test comparatif EN/Charge conforme et autres tests, veuillez contacter l’adresse e-mail suivante : “nk_customer@whirlpool.com”.

3) L’action antibactérienne a été démontrée en collaboration avec l’Institut Pasteur de Lille, conformément à la norme NF EN 13697 de novembre 2001.

Programmes

Tr e m p a g e

Rapide 45°C

To u s l e s j o u r s

Antibactérien

Intensif 70°C

TOUCHE DÉPART/RÉDEMARRER

Appuyez sur cette touche pour démarrer le programme : les voyants s’allument et s’éteindront quand le programme sera terminé. L’ouverture de la porte pendant un cycle de lavage suspend provisoirement le cycle : le voyant de la touche Départ clignote. Pour redémarrer le cycle, refermez la porte et appuyez à nouveau sur la touche Départ.

Tableau des programmes

Fonctions

supplé-

mentaires

froid

50°C

Départ différé

Demi-charge

Départ différé

Vaisselle qui sera lavée plus tard.

Légèrement sale, sans résidus d’aliments secs.

Normalement sale. Programme d’économie d’énergie.

Normalement sale ou très sale, action antibactérienne renforcée. Toute interruption du programme (ouverture de la porte, par exemple) peut compromettre la destruction des germes.

Programme conseillé pour une vaisselle très sale, notamment pour poêles et casseroles.

TOUCHE ANNULATION/ARRÊT

Appuyez sur cette touche pour éteindre le bandeau de commande. La pression de cette touche pendant le déroulement d’un programme annule le programme en cours ; l’eau est vidangée pendant 1 minute. Si vous appuyez sur cette touche lorsque le lavevaisselle est éteint, tout liquide éventuellement présent dans la machine est évacué pendant 1 minute. Si le voyant clignote à répétition, allez à la page 6 du chapitre “Ce qu’il convient de faire si...”.

Conseils pour le

chargement

Déter-

Consommation

gent

Litres kWh

— 4,0 0,03 14

X 11,0 0,80 30

X 12,0 1,05 150

X 13,0 1,50 115

X 14,0 1,55 155

Minutes

Ta bl ea u

AVANT D’UTILISER L’APPAREIL POUR LA PREMIÈRE FOIS, LISEZ

ATTENTIVEMENT CE GUIDE DE CONSULTATION RAPIDE ET LES

POUR ACTIVER LE BANDEAU DE COMMANDE DE CE LAVE-VAISSELLE, IL

SUFFIT D’APPUYER SUR UNE TOUCHE QUELCONQUE, À L’EXCEPTION DE

LA TOUCHE ANNULATION/ARRÊT. POUR RÉDUIRE LA CONSOMMATION

D’ÉNERGIE, LE BANDEAU DE COMMANDE S’ÉTEINT AUTOMATIQUEMENT

AU BOUT DE 30 SECONDES SI AUCUN CYCLE N’A ÉTÉ DÉMARRÉ.

INSTRUCTIONS D’INSTALLATION !

Description des options et de l’afficheur

INDICATEUR DU NIVEAU DE SEL RÉGÉNÉRANT

S’il s’allume (à la fin du cycle), il faut ajouter du sel dans le réservoir.

TOUCHE DEMI-CHARGE

La demi-charge peut être utilisée pour le panier supérieur ou le panier inférieur. Sélectionnez le

programme, puis appuyez sur la touche “Demicharge” - le voyant s’allume. Il s’éteint à la fin du programme. L’option “Demi-Charge” peut être utilisée avec les programmes indiqués dans le tableau des programmes.

SÉLECTION TABLETTE

Cette sélection permet d’optimiser les performances du cycle en fonction du type de détergent. Si vous utilisez des tablettes 3 en 1 (produit de rinçage + sel + détergent), appuyez sur la touche Tablette pendant 3 secondes (jusqu’à ce que le voyant s’allume). Si vous utilisez un détergent en poudre ou liquide, le voyant Tablette sur le bandeau de commande doit être éteint.

INDICATEUR DU NIVEAU DE LIQUIDE DE RINÇAGE

S’il s’allume (à la fin du cycle), il faut ajouter du liquide de rinçage.

TOUCHE DÉPART DIFFÉRÉ

Il est possible de différer le démarrage du programme de 2, 4 ou 8 heures. Appuyez ensuite sur la touche Départ. Le lavage commence après le temps présélectionné.

5019 696 01555C1802

-1-

Comment régler le degré de dureté de l’eau afin de toujours garantir un résultat de lavage optimal

Première utilisation

1- réservoir à sel 2- distributeur de liquide de rinçage 3- distributeur de détergent 4- paniers 5,6,7,8- fonctions disponibles sur le bandeau de commandes 9- filtres 10- bras d’aspersion

La dureté de l’eau doit uniquement être réglée avant le premier lavage

ou si son degré a changé.

La dureté de l’eau est réglée en usine sur “Semi-dure” (valeur 4).

Même si vous utilisez des tablettes contenant du sel, il sera nécessaire d’ajouter du sel régénérant, car le pouvoir d’adoucissement de ces détergents est insuffisant en présence d’eau particulièrement dure.

Avant le premier lavage, vous devez remplir le réservoir à sel indépendamment de la dureté de l’eau

(voir description ci-dessous, au point 1 “Contrôle quotidien”).

Remplissez le réservoir à sel -

L’indicateur de niveau du sel régénérant ne s’éteindra qu’au bout de plusieurs cycles de lavage. Si la dureté de l’eau est égale à 1 (douce), n’utilisez pas de sel régénérant.

Le sel dissout le tartre (opération superflue si le niveau de dureté de l’eau est réglé sur “douce” !)

Indicateur optique (selon le modèle). Dévissez le bouchon.

- Appuyez simultanément sur les touches Programmes et ANNULATION/Arrêt pendant au moins 3 secondes.

- Les voyants de programmes indiqueront le réglage du degré de dureté de l’eau.

- Appuyez sur la touche

- Attendez 30 secondes (bandeau de commande éteint) ou appuyez sur la touche DÉPART/Rédemarrer pour enregistrer la valeur.

Contactez votre Compagnie de distribution de l’eau pour connaître le degré de dureté de l’eau.

Degrés

français °fH

0 - 9 Douce 1 10 - 18 Moyenne 2 19 - 27 Moyenne 3 28 - 37 Semi-dure 4 38 - 50 Dure 5 51 - 63 Tr è s d ure 6 64 - 90 Extrêmement dure 7

Programmes

Degré de Dureté de

pour augmenter la valeur de la dureté de l’eau (après la valeur 7, le réglage retourne à 1).

l’Eau

Entrez cette valeur dans votre machine

Les 3 premiers voyants du PROGRAMME s’allument

(voir le tableau des

programmes)

P1 P2 P3

Suggestions pour l’utilisation du

Gel ou poudre

(liquide de rinçage

(voir “Contrôle

quotidien”)

et sel)

passez à l’étape 1

détergent

si l’eau est DURE, il

davantage de sel

(passez à l’étape 1,

Tablettes

faut utiliser

“Contrôle

quotidien”)

Contrôle quotidien

Vissez le bouchon. Éliminez les résidus de sel autour du bouchon. Certains réservoirs à sel ont un indicateur de niveau intégré dans le bouchon (voir comment contrôler ci-dessous).

Remplissez le réservoir à sel d’eau

uniquement avant le premier lavage.

(selon le modèle d’appareil)

Indicateur du niveau de sel sur le bandeau de commande Indicateur du niveau de sel sur le bouchon du réservoir

Le voyant sur le bandeau de commande s’allume lorsqu’il est nécessaire de REMPLIR LE RÉSERVOIR À SEL.

Ajoutez du sel (n’ajoutez jamais de

détergent !) 0,8 kg min. / 1 kg max.

vert : OK.

clair : AJOUTEZ

DU SEL

-2-

Ajout de liquide de rinçage

(pas nécessaire en cas d’utilisation de tablettes). Comment régler le dosage du liquide de rinçage

Contrôle quotidien

Indicateur

Observez l’indicateur de niveau du liquide de rinçage dans le distributeur.

Utilisez exclusivement du liquide de rinçage pour lave-vaisselle. Essuyez immédiatement le liquide qui aurait débordé. Ceci évitera la formation excessive de mousse susceptible de provoquer un mauvais fonctionnement de l’appareil.

Des rayures sont présentes sur la vaisselle : réglez le dosage du liquide de rinçage sur une position inférieure (1, 2 ou 3). La vaisselle n’est pas sèche : réglez la quantité sur un chiffre plus élevé (5 ou 6). La vaisselle en plastique sèche plus difficilement et un réglage sur une position supérieure ne modifiera pas le résultat.

Les détergents avec produit de rinçage ne seront efficaces qu’avec des programmes de longue durée. Avec les programmes de courte durée, il se peut que vous constatiez la présence de résidus de détergent sur la vaisselle (utilisez éventuellement des détergents en poudre). Les détergents avec produits de rinçage ont tendance à produire une quantité excessive de mousse.

Ajout de détergent -

Utilisez uniquement des détergents spécifiques pour lave-vaisselle et conformez-vous aux instructions du fabricant

Ouvrez le couvercle A

(appuyez sur le bouton

correspondant).

optique

Au besoin, ouvrez le couvercle B (en appuyant sur le bouton correspondant).

Remplissez le distributeur de détergent juste avant de commencer le lavage.

Versez le liquide de rinçage jusqu’au repère maxi ~150 ml

(selon le modèle d’appareil)

Indicateur du niveau de liquide de rinçage sur le bandeau de commande Indicateur du niveau de liquide de rinçage sur le distributeur

Le voyant s’allume lorsqu’il est nécessaire d’AJOUTER DU LIQUIDE DE RINÇAGE

Introduisez le détergent : tablette / liquide / poudre

dans le compartiment le plus grand

La quantité de liquide de rinçage peut être adaptée au détergent utilisé. Plus le réglage est bas, plus la quantité de liquide de rinçage utilisée sera faible (réglage d’usine : position 4). Appuyez sur la touche pour ouvrir le couvercle B. À l’aide d’une pièce de monnaie ou de tout objet similaire, faites tourner la flèche dans la position souhaitée. Dès que vous avez modifié la quantité de liquide de rinçage, refermez le couvercle.

foncé : OK.

Utilisez une seule tablette par cycle ; placez-la dans le distributeur de détergent.

Tous les types de tablettes peuvent être utilisés ; cependant, pour les tablettes 2 en 1, il FAUT ajouter du sel.

clair : AJOUTEZ DU LIQUIDE DE RINÇAGE

Usage quotidien

Fermez le couvercle

en appuyant sur les nervures

prévues à cet effet.

-3-
