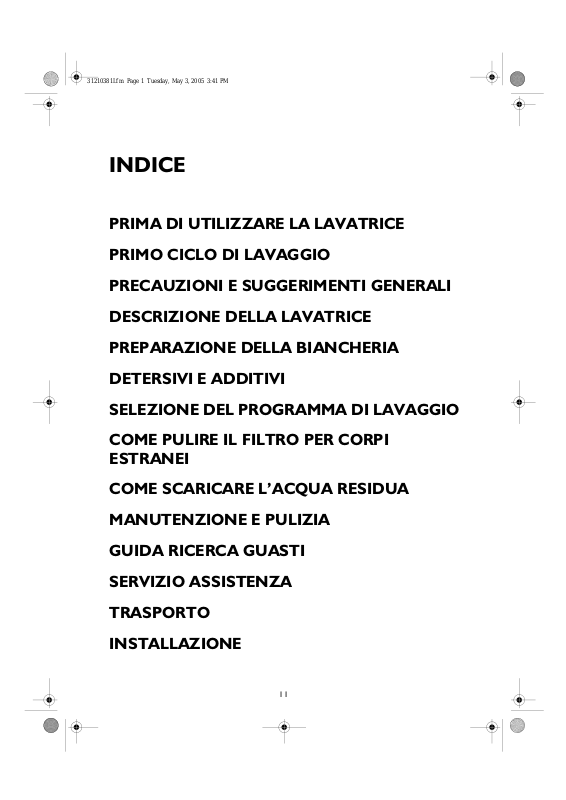

INDICE
PRIMA DI UTILIZZARE LA LAVATRICE
PRIMO CICLO DI LAVAGGIO
PRECAUZIONI E SUGGERIMENTI GENERALI
DESCRIZIONE DELLA LAVATRICE
PREPARAZIONE DELLA BIANCHERIA
DETERSIVI E ADDITIVI
SELEZIONE DEL PROGRAMMA DI LAVAGGIO

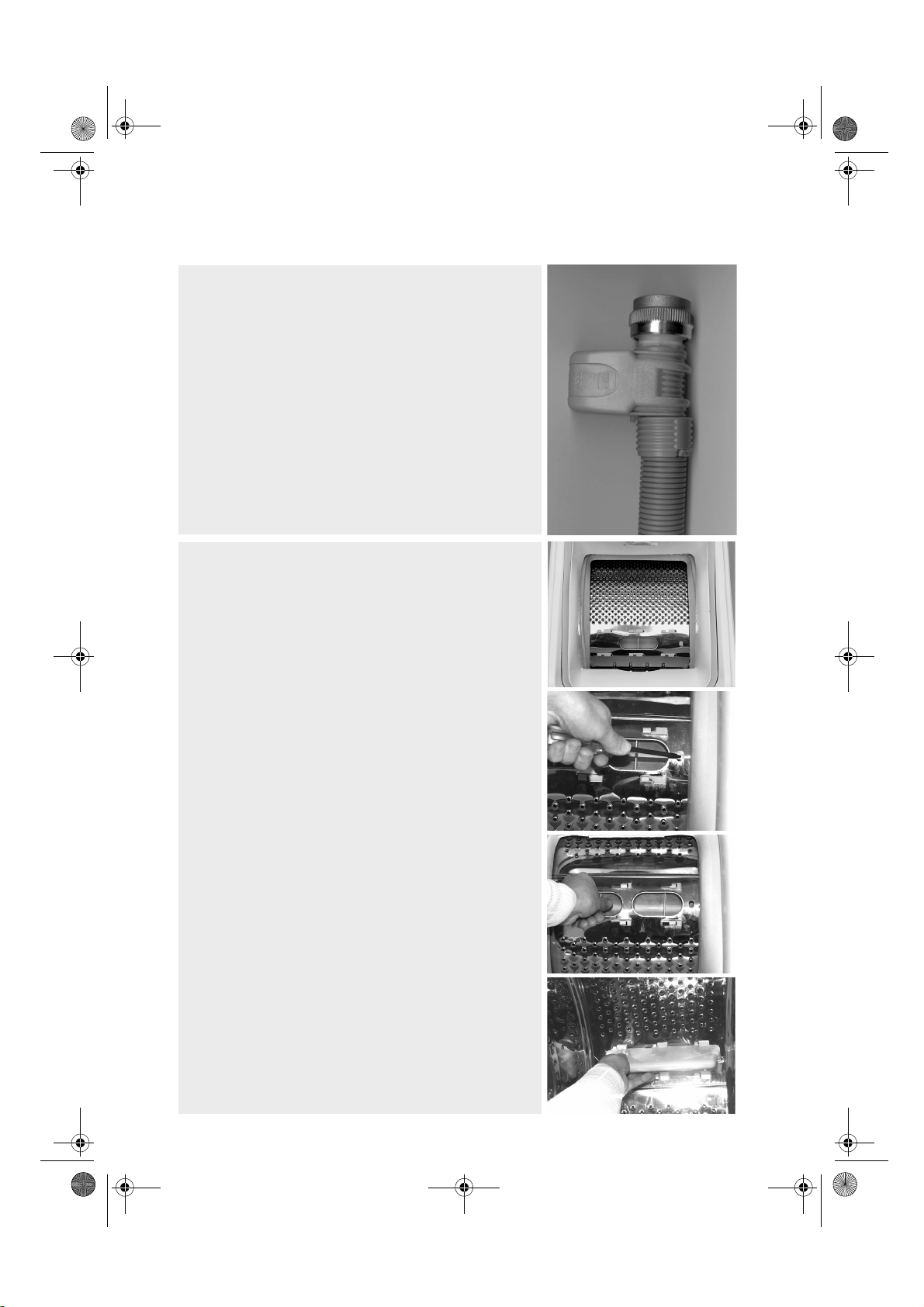

COME PULIRE IL FILTRO PER CORPI
ESTRANEI

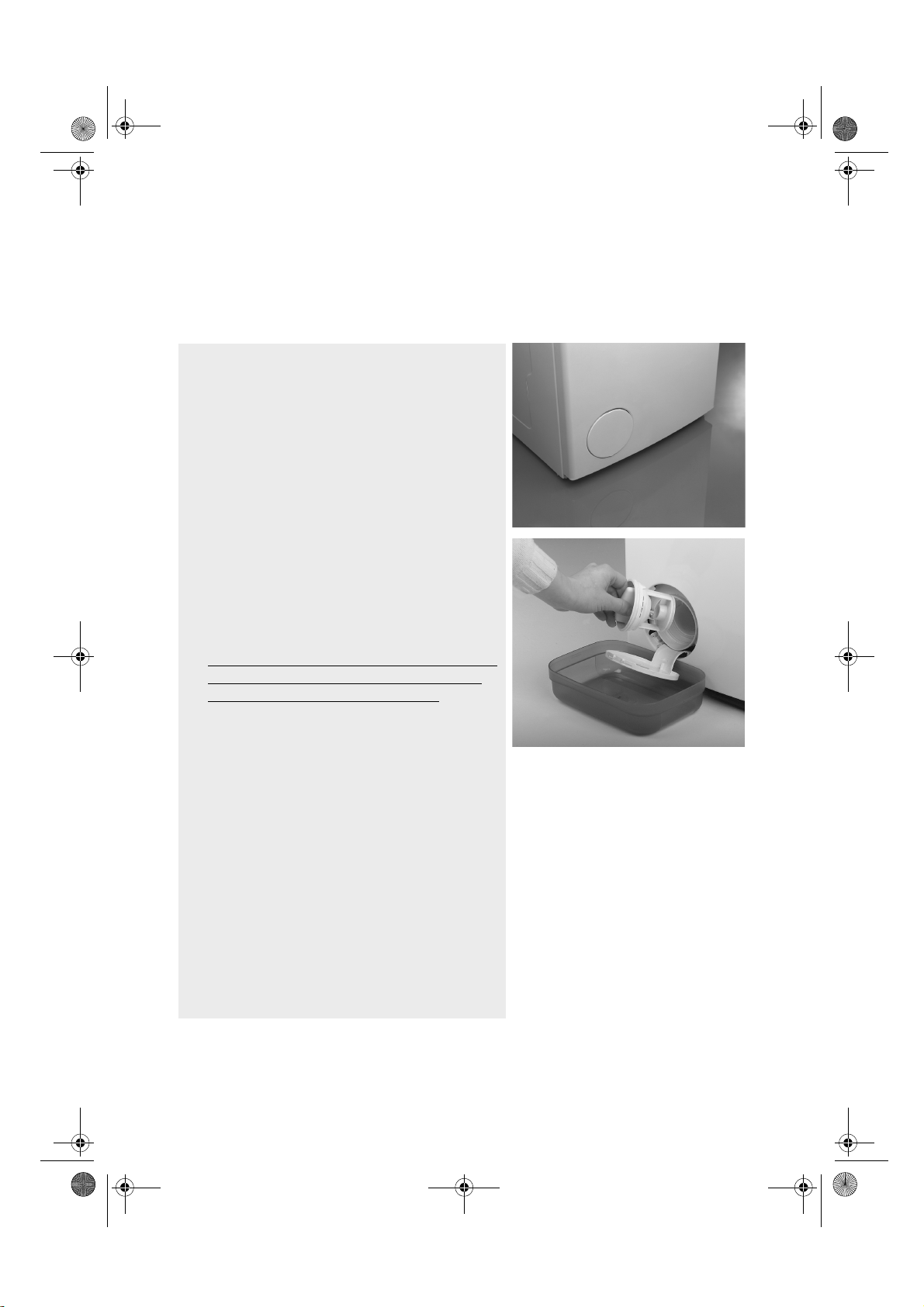

COME SCARICARE L’ACQUA RESIDUA
MANUTENZIONE E PULIZIA
GUIDA RICERCA GUASTI
SERVIZIO ASSISTENZA
TRASPORTO
INSTALLAZIONE
I 1
Page 2
31210381I.fm Page 2 Tuesday, May 3, 2005 3:41 PM
PRIMA DI UTILIZZARE LA LAVATRICE
1.Apertura dell’imballaggio e ispezione
Tagliare e rimuovere l’involucro in plastica.
a.
Togliere la protezione superiore e gli angolari di
b.
protezione.
Togliere la protezione inferiore inclinando e
c.
ruotando la lavatrice facendo perno su uno degli
angoli inferiori posteriori.
Aprire il coperchio premendolo leggermente e
d.
sollevando la maniglia. Rimuovere la protezione
in polistirolo (secondo il modello).
Rimuovere la pellicola protettiva azzurra dal
e.
pannello (secondo il modello).
Dopo avere tolto l’imballo, controllare che la
•
lavatrice non abbia subito danni durante il
trasporto. In caso di dubbio, non utilizzare la
lavatrice. Contattare il Servizio Assistenza o il
proprio rivenditore in loco.
Il materiale d’imballaggio (sacchetti di plastica,
•
pezzi di polistirolo, ecc.) deve essere tenuto fuori
dalla portata dei bambini; in quanto potenziale
fonte di pericolo.

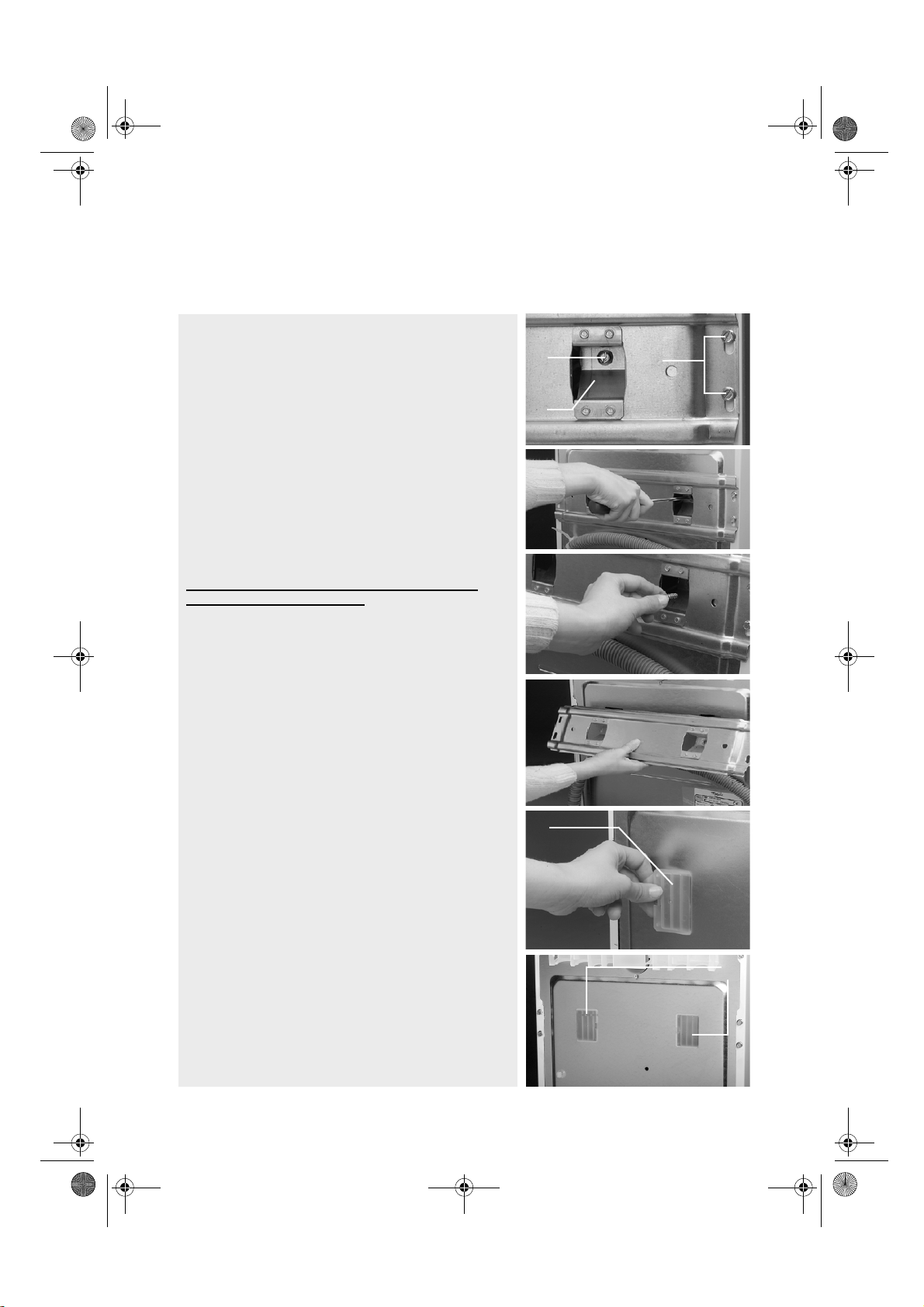

2.Rimuovere la staffa di sicurezza.
La lavatrice è dotata di staffe di sicurezza al fine di
•
evitare danni alla parte interna della stessa
durante il trasporto.
funzione della lavatrice, togliere
obbligatoriamente lo staffaggio di sicurezza
per il trasporto
“Installazione/Rimozione dello staffaggio di
sicurezza per il trasporto”)
Prima della messa in
(vedere
3.Installazione della lavatrice
Installare la lavatrice su un pavimento stabile e
•
livellato.
• Regolare l’altezza dei piedini in modo che la
lavatrice sia stabile ed esattamente
orizzontale (vedere
“Installazione/Regolazione dei piedini”).
4.Alimentazione
Collegare il tubo di alimentazione dell’acqua
•
conformemente alle norme locali vigenti
dell’ente di erogazione dell’acqua (vedere
“Installazione/Collegamento del tubo di
alimentazione”).
Alimentazione: solo acqua fredda
•
Rubinetto dell’acqua: attacco filettato per tubo
•
flessibile di 3/4
Pressione: 100-1000 kPa (1-10 bar).
•
5.Scarico acqua
Collegare il tubo flessibile di scarico al sifone oppure
•
agganciarlo al bordo di un lavabo o di un lavello con
il gomito (vedere “Installazione/Collegamento del
tubo flessibile di scarico”).
Se la lavatrice è collegata ad un sistema di scarico
•
incorporato, assicurarsi che questo sia dotato di uno
sfiato per evitare che la macchina carichi e scarichi
l’acqua contemporaneamente (effetto sifone).
6.Collegamenti elettrici
Le connessioni elettriche devono essere
•
effettuate da personale qualificato in conformità
alle istruzioni del produttore e alle normative
correnti in materia di sicurezza.
I dati relativi alla tensione, alla potenza assorbita
•
e alla necessaria protezione elettrica sono
riportati sulla targhetta sul retro della lavatrice.
Effettuare il collegamento elettrico mediante una
•
presa con messa a terra e installata secondo le
norme in vigore. La messa a terra
dell’apparecchio è prescritta per legge. Il
produttore declina ogni responsabilità per
eventuali danni a persone, animali o cose,
derivanti direttamente o indirettamente dalla
mancata osservanza delle specifiche succitate.
Non utilizzare cavi di prolunga o prese multiple.
•
Prima di qualsiasi operazione di manutenzione,
•
staccare la spina dalla presa di corrente.
A seguito dell’installazione, l’accesso
•
all’alimentazione di rete o il disinserimento
dell’alimentazione di rete deve essere garantito
da un interruttore bipolare.
Non utilizzare la lavatrice se ha subito danni durante
•
il trasporto. Informare il Servizio Assistenza.
La sostituzione dei cavi elettrici deve essere
•
effettuata esclusivamente dai tecnici del Servizio
Assistenza.
Collegare la lavatrice ad un sistema di messa a
•
terra adeguato, secondo le norme in vigore. In
particolare, gli apparecchi installati in locali in cui
sono presenti una doccia o una vasca da bagno
devono essere protetti mediante un interruttore
automatico differenziale da almeno 30 mA. La
messa a terra dell’apparecchio è obbligatoria per
legge. Il produttore declina ogni responsabilità
per eventuali danni a persone, animali o cose,
derivanti direttamente o indirettamente dalla
mancata osservanza delle specifiche succitate.
La lavatrice può essere utilizzata soltanto in
•
ambito domestico per gli usi previsti.
Dimensioni:
Larghezza: 400 mm
Altezza: 900 mm
Profondità: 600 mm
I 2
Page 3
31210381I.fm Page 3 Tuesday, May 3, 2005 3:41 PM
PRIMO CICLO DI LAVAGGIO
Si raccomanda di effettuare il primo ciclo di lavaggio senza biancheria. In questo modo vengono eliminati
eventuali residui d’acqua dovuti al controllo effettuato dal Fabbricante.
Aprire il rubinetto dell’acqua.
1.
Chiudere gli sportellini del cestello.
2.
Versare un poco di detersivo nell’apposito comparto (circa 30 ml) .
3.
Selezionare un programma di lavaggio breve (vedere la tabella dei programmi).
4.
Premere il tasto
5.
“Avvio/Pausa”
.
PRECAUZIONI E SUGGERIMENTI GENERALI
1.Imballo
Il materiale d’imballo è riciclabile al 100% ed è
•
contrassegnato dal simbolo del riciclaggio .
Attenersi alle norme locali per lo smaltimento del
materiale d’imballaggio.
2.Consigli per il risparmio energetico
Per sfruttare in modo ottimale energia, acqua,
•
detersivo e tempo, effettuare il lavaggio con il
carico massimo di biancheria raccomandato per il
programma selezionato.
Non superare le dosi di detersivo indicate sulla
•
confezione dal fabbricante.
Un sistema speciale all’interno dello scarico
•
impedisce la fuoriuscita di detersivo dal cestello,
in modo da evitare che il detersivo venga
disperso nell’ambiente.
Utilizzare l’opzione “Prelavaggio” solo per
•
biancheria molto sporca! Per biancheria poco
sporca o mediamente sporca, selezionare un
programma senza “Prelavaggio”; in questo modo
si risparmierà detersivo, tempo, acqua ed
energia.
Prima del lavaggio in lavatrice, trattare la
•
biancheria con uno smacchiatore o effettuare un
ammollo in acqua dei capi con macchie essiccate,
in modo da ridurre la necessità di utilizzare un
programma di lavaggio ad alta temperatura.
Si può risparmiare energia utilizzando un
•
programma di lavaggio a 60°C invece di un
programma a 95°C o un programma a 40°C
invece di uno a 60°C.
Per risparmiare energia e tempo, prima di
•
utilizzare un’asciugatrice selezionare una velocità
di centrifuga elevata al fine di ridurre la quantità
d’acqua contenuta nella biancheria (per lavatrici
con velocità della centrifuga regolabile).
3.Eliminazione del materiale di imballaggio
e rottamazione di elettrodomestici vecchi
Questo apparecchio è contrassegnato in conformità
•
alla Direttiva Europea 2002/96/EC, Waste Electrical
and Electronic Equipment (WEEE).
Assicurandosi che questo prodotto sia smaltito in
modo corretto, l’utente contribuisce a prevenire
le potenziali conseguenze negative per
l’ambiente e la salute.
Il simbolo sul prodotto o sulla
documentazione di accompagnamento indica che
questo prodotto non deve essere trattato come
rifiuto domestico ma deve essere consegnato
presso l’idoneo punto di raccolta per il riciclaggio
di apparecchiature elettriche ed elettroniche.
Disfarsene seguendo le normative locali per lo
smaltimento dei rifiuti.
Per ulteriori informazioni sul trattamento,
recupero e riciclaggio di questo prodotto,
contattare l’idoneo ufficio locale, il servizio di
raccolta dei rifiuti domestici o il negozio presso il
quale il prodotto è stato acquistato.
La lavatrice è stata fabbricata con materiale
•
riciclabile. Lo smaltimento deve avvenire in
conformità alle norme locali in vigore sullo
smaltimento dei rifiuti.
Prima di rottamarla, renderla inservibile tagliando il
•
cavo di alimentazione.
Rimuovere il detersivo dal cassetto se si intende
•
rottamare la lavatrice.
4.Sicurezza bambini
Non permettere ai bambini di giocare con la
•
lavatrice né di entrare nel cestello.
5.Consigli generali
Se la lavatrice non è in funzione, staccare la spina
•
dalla presa di corrente. Chiudere il rubinetto
dell’acqua.
Prima di qualsiasi operazione di pulizia e di
•
manutenzione, spegnere la lavatrice e staccare la
spina dalla presa di corrente.
Pulire il mobile esterno della lavatrice con un
•
panno umido ed un detergente neutro.
Non utilizzare abrasivi.
•
Qualora il coperchio non si aprisse, non forzarlo.
•
Se necessario, sostituire il cavo elettrico con uno
•
identico richiedendolo al Servizio Assistenza. Il
cavo di alimentazione deve essere sostituito
soltanto da personale qualificato.
6.Dichiarazione di conformità CE
La lavatrice è stata progettata, costruita e
•
venduta in conformità con le disposizioni di
sicurezza delle seguenti Direttive: 73/23/CEE
Direttiva Bassa Tensione 89/336/CEE Direttiva
Compatibilità Elettromagnetica 93/68/CE
Direttiva Marcatura CE .
I 3
Page 4
31210381I.fm Page 4 Tuesday, May 3, 2005 3:41 PM
DESCRIZIONE DELLA LAVATRICE
Coperchio
1.
Comparto detersivo
2.
Sportellini del cestello
3.
Pompa e filtro per corpi estranei
4.
Targhetta Service (dietro il
5.
coperchio del filtro per corpi
estranei)

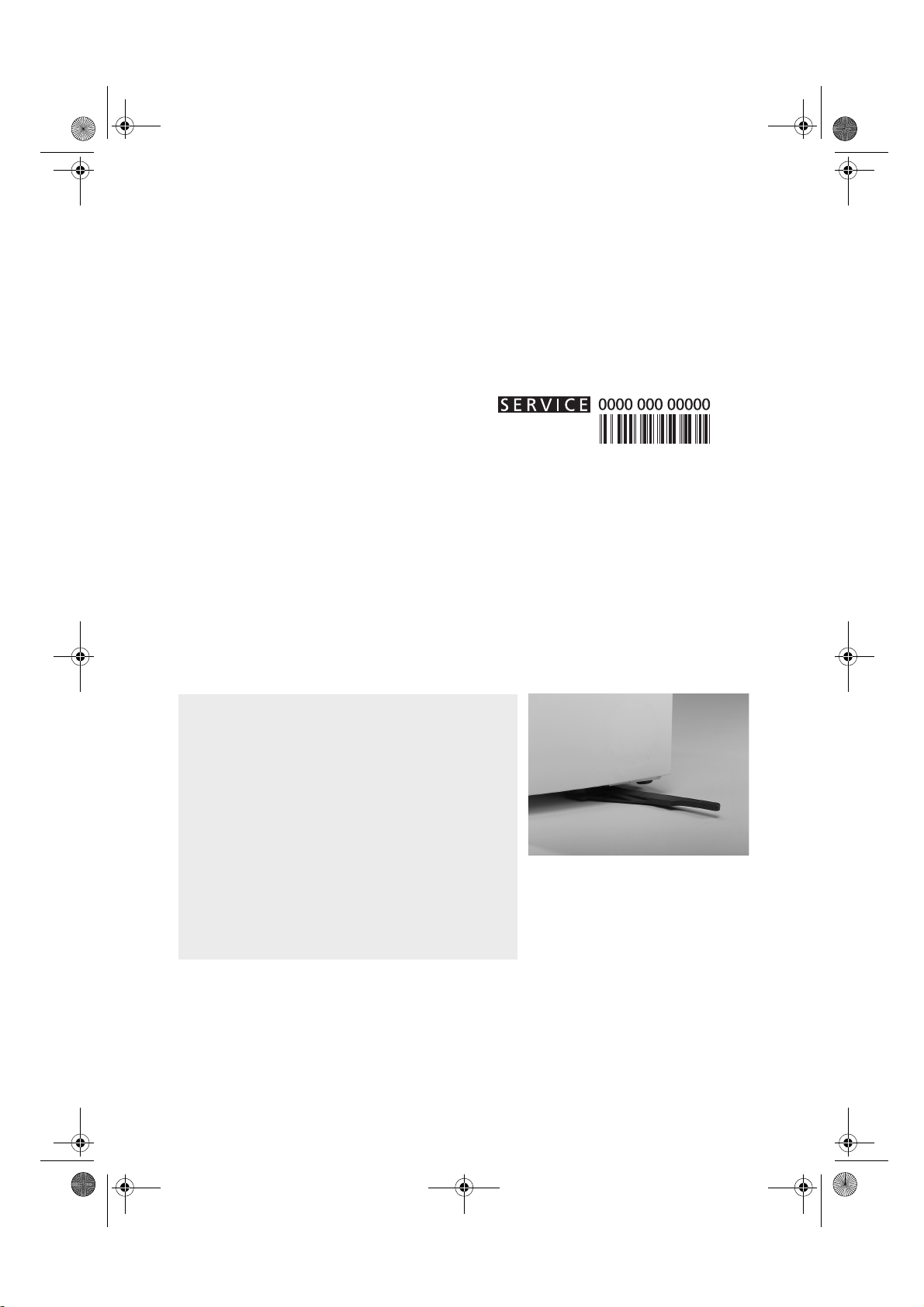

Leva di trasporto (secondo i
6.
1
2
3
modelli)
Per spostare la lavatrice: estrarre
•
per un primo tratto con la mano la
maniglia e tirarla quindi
completamente con il piede nella
posizione di trasporto.
Piedini regolabili
7.
4
5
6
7
PREPARAZIONE DELLA BIANCHERIA
Suddividere il carico
Suddividere la biancheria secondo…
1.
• Il tipo di tessuto/ il simbolo riportato
sull’etichetta
Cotone, tessuti misti, sintetici, lana, capi che
richiedono un lavaggio a mano.
•I colori
Separare i capi colorati da quelli bianchi. Lavare
separatamente i capi colorati nuovi.
• Le dimensioni della biancheria
Lavare biancheria di dimensioni diverse per
aumentare l’efficacia del lavaggio e distribuire
meglio il carico all’interno del cestello.
• La biancheria delicata
Lavare separatamente la biancheria delicata: usare
l’opportuno programma per la Pura Lana
Vergine , tende ed altri capi delicati. Togliere gli
anelli dalle tende oppure chiudere le tende con gli
anelli in un sacchetto di stoffa. Utilizzare il
programma speciale per tessuti che richiedono un
lavaggio a mano. Lavare la biancheria di piccole
dimensioni (ad es. calze di nylon, cinture, ecc.) o con
ganci (ad es. reggiseni) in sacchetti di tela speciali per
lavatrici o in federe con cerniera lampo.
Vuotare le tasche
2.
Le monete, le spille di sicurezza e oggetti similari
possono danneggiare il cestello ed il serbatoio
dell’acqua di lavaggio.
Chiusure
3.
Chiudere le cerniere lampo, i bottoni e i ganci;
annodare insieme cinture e nastri.
Trattamento delle macchie
Le macchie di sangue, latte, uovo, ecc. vengono
•
solitamente eliminate durante il programma di
lavaggio dall’azione automatica degli enzimi.
Per le macchie di vino rosso, caffè, tè, erba, frutta,
•
ecc. aggiungere lo smacchiante nel comparto del
cassetto detersivo o il candeggiante
nell’apposito comparto (secondo il modello).
Per le macchie tenaci, se necessario, trattare
•
preventivamente la biancheria con smacchiatori.
Come tingere e sbiancare
I prodotti sono solitamente composti da colore,
fissatore e sale. Introdurre il colore, il fissatore e
quindi il sale direttamente nel cestello vuoto. Solo
successivamente caricare la biancheria.
Utilizzare solo tinture e candeggianti adatti a
•
lavatrici.
Seguire le istruzioni del fabbricante.
•
Parti in plastica e gomma della lavatrice possono
•
risultare colorate.
Come trattare la biancheria con amido
Diluire l’amido, in polvere o liquido, in un piccolo
contenitore aggiungendo 80-100 ml d’acqua. Caricare
la biancheria, chiudere gli sportellini del cestello. Versare
l’amido sciolto nel comparto dell’ammorbidente del
cassetto detersivo. Chiudere quindi il coperchio della
lavatrice, selezionare il programma “Risciacquo +
Centrifuga” e avviare la macchina.
1
2
3
4
5
7
6
I 4
Page 5
31210381I.fm Page 5 Tuesday, May 3, 2005 3:41 PM
Caricamento della biancheria
Aprire il coperchio.
1.
Aprire gli sportellini del cestello premendo il tasto e tenendo
2.
contemporaneamente l’altra mano sullo sportellino grande
del cestello (2a), o ruotando la manopola (2b) - in funzione
del modello.
Introdurre i capi di biancheria nel cestello ad uno ad uno,
3.
senza comprimerli. Attenersi ai carichi massimi raccomandati
nella “tabella programmi”: il sovraccarico diminuisce
l’efficacia del lavaggio e favorisce lo sgualcimento della
biancheria.
Per chiudere gli sportellini del cestello, riportarli entrambi in
4.
posizione centrale, mettendo quello posteriore sopra quello
anteriore. Quindi, premere leggermente sul centro degli
sportellini, come illustrato nella figura 3, fino a farli scattare in
posizione. Per controllare se il cestello è chiuso
correttamente, premere leggermente sullo sportellino
anteriore.
Attenzione: Verificare che gli sportellini del cestello
siano correttamente chiusi (per le versioni con cestello
come illustrato nella figura 2a, in modo che il tasto
sporga oltre il bordo dello sportellino grande).
1
2a
I 5
2b
3
Page 6
31210381I.fm Page 6 Tuesday, May 3, 2005 3:41 PM
DETERSIVI E ADDITIVI
Scelta dei detersivi e degli additivi
La scelta del detersivo dipende:
dal tipo di tessuto (cotone, sintetici, delicati,
•
lana).
per lana usare soltanto detersivi specifici.
Nota:
dal colore;
•
dalla temperatura di lavaggio;
•
dal grado e dal tipo di sporco.
•
Note:
Eventuali residui bianchi sui tessuti scuri sono
dovuti agli addolcitivi insolubili contenuti nei
detersivi moderni senza fosfati. Se si dovesse
verificare questo inconveniente, scuotere e/o
spazzolare la biancheria, oppure utilizzare detersivi
liquidi.
Conservare il detersivo e gli additivi in un luogo
asciutto, fuori dalla portata dei bambini.
Usare solo detersivi e additivi adatti a lavatrici ad
uso domestico.
Usare solo decalcificanti e tinture adatti a lavatrici
ad uso domestico. I decalcificanti possono
contenere componenti che possono danneggiare
parti della lavatrice.
Non usare solventi (ad es. trielina, benzina, ecc.).
Non lavare in lavatrice tessuti che siano stati trattati
con solventi o liquidi infiammabili.
DUREZZA DELL’ACQUA
Categoria di
durezza acqua
1
2
3
4
CARATTERI-
STICHE
dolce
media
dura
molto dura
Dosaggio
Seguire le istruzioni riportate sulla confezione di
detersivo, in funzione:
del grado e del tipo di sporco;
•
del carico;
•
pieno carico: seguire le istruzioni del
-
Fabbricante;
mezzo carico: 3/4 della dose consigliata per il
-
pieno carico;
carico ridotto (1 kg circa): metà della dose
-
consigliata per il pieno carico;
della durezza dell’acqua (chiedere eventuali
•
informazioni all’Ufficio comunale di residenza):
l’acqua dolce richiede una minore quantità di
detersivo rispetto all’acqua dura.
Note:
Un sovradosaggio può causare un’eccessiva
formazione di schiuma e ridurre l’efficacia del lavaggio.
Il rilevatore della lavatrice impedisce di eseguire la
centrifuga in presenza di eccessiva schiuma.
Un sottodosaggio può causare:
biancheria grigia, depositi sul cestello, sulla vasca e
sul riscaldatore.
In caso di utilizzo di ammorbidenti concentrati,
aggiungere acqua nel cassetto detersivo fino
all’indicatore di livello
Per evitare problemi di dosaggio in caso di impiego
di detersivi liquidi e in polvere altamente
concentrati, utilizzare i dosatori in commercio e
caricare il detersivo direttamente nel cestello.
Gradi
tedeschi
°dH
0-7
7-14
14-21
oltre 21
Gradi francesi
°fH
0-12
12-25
25-37
oltre 37
“MAX”
.
Gradi inglesi
°eH
0-9
9-17
17-26
oltre 26
Introduzione del detersivo e degli additivi
Il cassetto detersivo ha tre o quattro comparti, a seconda del modello.
Versare il detersivo:
Detersivo in polvere per prelavaggio e lavaggio principale
•
Detersivo in polvere per lavaggio principale senza
•
prelavaggio
Ammorbidente e appretto: riempire solo fino
•
al livello
•
Candeggiante: riempire solo fino al livello
•
(solo modelli con quattro comparti)
Smacchiante
•
Anticalcare (per durezza dell’acqua 4)
•
Amido (preventivamente sciolto in acqua)
•
Riempire solo fino al livello
Non utilizzare detersivi liquidi per i programmi con prelavaggio.
Per i programmi senza prelavaggio e temperature da freddo a 40° C,
si consiglia di utilizzare detersivi liquidi, al fine di evitare residui
biancastri sulla biancheria.
“MAX”
.
“MAX”
.
“MAX”
I 6
Page 7
31210381I.fm Page 7 Tuesday, May 3, 2005 3:41 PM
SELEZIONE DEL PROGRAMMA DI LAVAGGIO
Preparazione del ciclo di lavaggio
Caricare la biancheria, chiudere gli sportellini del cestello e verificare che siano chiusi correttamente.
1.
Versare il detersivo e gli eventuali additivi nei relativi comparti del cassetto detersivo, riempiendoli solo
2.
fino al livello
Come selezionare il programma
Ruotare la
1.
approssimativa del programma selezionato (in ore e minuti) e la spia del tasto
lampeggia. Vengono visualizzate la temperatura e la velocità di centrifuga predefinita corrispondenti al
programma selezionato.
La temperatura preselezionata può essere modificata premendo il tasto “+” o “-” (in funzione del modello).
2.
Selezionare un’opzione
3.
Le opzioni selezionate vengono indicate dall’accensione della relativa spia, a meno che la
combinazione del programma, delle opzioni supplementari e della temperatura non sia possibile.
manopola del programmatore
Avvio Ritardato
L’opzione “Avvio Ritardato” consente di programmare l’accensione della macchina in un momento
successivo, ad esempio di notte quando i costi per i consumi di energia sono ridotti.
Selezionare il programma, la temperatura e le opzioni.
•
Premere il tasto “Avvio Ritardato” per selezionare l’avvio del programma con 1-19 ore di ritardo;
•
Premere il tasto “
•
Ritardato” lampeggia.
La spia “Avvio Ritardato” si spegne quando il programma si avvia e viene visualizzato il tempo restante.
•
È possibile ridurre in un momento successivo il numero di ore preselezionato premendo nuovamente
•
il tasto “Avvio Ritardato”.
Per terminare l’opzione “Avvio Ritardato”.
Portare la manopola del programmatore sulla posizione“ ” .
•
Selezionare di nuovo il programma e le opzioni desiderate e premere il tasto “
•
Come avviare il programma
Aprire il rubinetto dell’acqua e premere il tasto
accende. Dopo l’avvio del programma, l’indicatore delle fasi del programma si sposta da “Lavaggio”, a
“Risciacquo”, a “Centrifuga”.
Se si verifica un’interruzione di corrente o se si spegne la macchina durante il programma di
Nota:
lavaggio, quando la si riaccende il programma riprende dal punto in cui si era interrotto.
Bloccaggio del coperchio
Per motivi di sicurezza, il coperchio della lavatrice è bloccato durante determinate fasi del ciclo di
lavaggio. Al termine del ciclo di lavaggio o durante un’interruzione, il coperchio si sblocca
automaticamente dopo circa 1 minuto.
Alla fine del programma
L’indicatore tempo restante visualizza “0:00” e la spia “End” si accende , oppure il messaggio “End”
•
viene visualizzato sul display (in funzione del modello).
Portare la manopola del programmatore sulla posizione “ ”.
1.
Chiudere il rubinetto dell’acqua.
2.
Aprire il coperchio e gli sportellini del cestello e togliere la biancheria.
3.
Come modificare il programma o le opzioni durante il programma di lavaggio
Selezionare il nuovo programma. Selezionare le opzioni supplementari e la velocità di centrifuga, se
1.
necessario. La spia sopra il tasto “
le opzioni “Avvio Ritardato” e “Prelavaggio” non possono essere selezionate dopo la modifica
Nota:
del programma.
Premere il tasto “
2.
cui il precedente programma era stato interrotto.
: Per il nuovo programma non è necessario aggiungere altro detersivo.
Nota
Come interrompere un programma in corso
Se, per qualsiasi motivo, si desidera interrompere un programma in corso per un certo periodo di tempo
e continuarlo successivamente:
Premere il tasto “
1.
Dopo l’intervallo di tempo desiderato, premere di nuovo il tasto “
2.
. Fare riferimento a “Detersivi ed additivi”.
“MAX”
(se disponibile)
Avvio/Pausa
Avvio/Pausa
Avvio/Pausa
”. La spia del tasto “
Avvio/Pausa
”. Il nuovo programma selezionato si avvia partendo dalla stessa fase in
”. La spia di indicazione lampeggia.
sul programma desiderato. Il display visualizza la durata
Avvio/Pausa
“Avvio/Pausa”
” lampeggia.
” si accende e la spia del tasto “Avvio
. La spia sopra il tasto
Avvio/Pausa
“Avvio/Pausa”
Avvio/Pausa
“Avvio/Pausa”
”.
”.
si
I 7
Page 8
31210381I.fm Page 8 Tuesday, May 3, 2005 3:41 PM
Per cancellare un programma
Se il programma in corso deve essere terminato anticipatamente e cancellato, procedere nel modo
seguente, se la lavatrice non è dotata del tasto “Reset”:
Ruotare il programmatore su “Scarico Acqua”.
1.
Premere il tasto “
2.
Se la lavatrice è dotata del tasto “Reset”: tenere premuto il tasto “Reset” per almeno 3 secondi.
Avvio/Pausa
” per avviare il programma “Scarico Acqua”.
Tasto “Favourites” (in funzione del modello)
È possibile memorizzare programmi personalizzati per ogni tipo di carico.
Il tasto “Favourites” consente di avviare direttamente
Per memorizzare un programma preferito:
Selezionare il tipo di lavaggio (cotone, sintetici, lana ….).
1.
Impostare la temperatura e la velocità di centrifuga desiderate.
2.
Selezionare le opzioni desiderate.
3.
Tenere premuto il tasto “Favourites” per circa 3 secondi fino a visualizzare sul display il messaggio
4.
“MEM”. A questo punto, il programma preferito è memorizzato.
Per avviare un programma preferito:
Selezionare il tipo di lavaggio.
1.
Premere il tasto “Favourites” per visualizzare le impostazioni del programma precedentemente
2.
memorizzato.
Premere il tasto “Avvio”.
3.
i programmi personalizzati.
Per modificare un programma preferito:
Selezionare il tipo di lavaggio desiderato, la temperatura e la velocità di centrifuga.
1.
Tenere premuto il tasto “Favourites” per circa 3 secondi fino a visualizzare sul display il messaggio
2.
“MEM”. Le nuove selezioni effettuate si sostituiranno a quelle del programma precedentemente
memorizzato.
In questo modo, è possibile riprogrammare i programmi preferiti ogni volta che si desidera.
I 8
Page 9
31210381I.fm Page 9 Tuesday, May 3, 2005 3:41 PM
COME PULIRE IL FILTRO PER CORPI
ESTRANEI
La lavatrice è dotata di una pompa autopulente. Il filtro per
corpi estranei trattiene oggetti quali bottoni, monete, spille
di sicurezza, ecc. che sono rimasti inavvertitamente nella
biancheria.
Disinserire l’apparecchio dalla rete elettrica.
1.
Aprire il coperchio del filtro per corpi estranei usando
2.
una monetina.
Mettere una bacinella o un contenitore sotto il filtro.
3.
Ruotare lentamente il filtro in senso antiorario fino a
4.
portare l’impugnatura in posizione verticale; senza
estrarlo.
Aspettare che tutta l’acqua sia defluita nella bacinella.
5.
Svitare completamente il filtro ed estrarlo.
6.
Togliere eventuali corpi estranei dal filtro.
7.
Verificare che la girante della pompa
8.
(nell’alloggiamento dietro il filtro per corpi estranei)
non sia ostruita.
9. Reintrodurre il filtro per corpi estranei e avvitare
completamente in senso orario fino a battuta
(impugnatura in posizione orizzontale).
Versare 0,5 l di acqua nella macchina attraverso il
10.
cestello e verificare che l’acqua non fuoriesca dal filtro
per corpi estranei.
Chiudere il coperchio del filtro per corpi estranei.
11.
Reinserire la spina nella presa di corrente.
12.
Controllare il filtro per corpi estranei quando la lavatrice
non scarica regolarmente l’acqua o non esegue la
centrifuga.
Un apposito dispositivo di sicurezza arresta la lavatrice
prima di ogni riempimento quando l’acqua non è stata
rimossa completamente dalla vasca nella parte precedente
del programma di lavaggio.
Controllare regolarmente il filtro per corpi estranei, due o
tre volte all’anno e pulirlo se necessario.
IMPORTANTE:
accertarsi che l’acqua di lavaggio si sia raffreddata.
Prima di procedere allo svuotamento,
I 9
Page 10
31210381I.fm Page 10 Tuesday, May 3, 2005 3:41 PM
COME SCARICARE L’ACQUA RESIDUA
Quando scaricare l’acqua residua?
Per il trasporto della lavatrice.
•
Se il locale in cui è installata la lavatrice è soggetto a gelo. Si
•
consiglia di scaricare l’acqua residua dalla macchina al termine
di ogni lavaggio.
Se sul display viene visualizzato il codice “FP” (problema di
•
scarico).
Spegnere la lavatrice e staccare la spina dalla presa di corrente.
1.
Chiudere il rubinetto dell’acqua, staccare il tubo di
2.
alimentazione dalla macchina, introdurlo in una bacinella e
lasciare che l’acqua fuoriesca completamente.
Aprire il coperchio del filtro per corpi estranei, fare defluire
3.
tutta l’acqua in una bacinella e richiudere il coperchio.

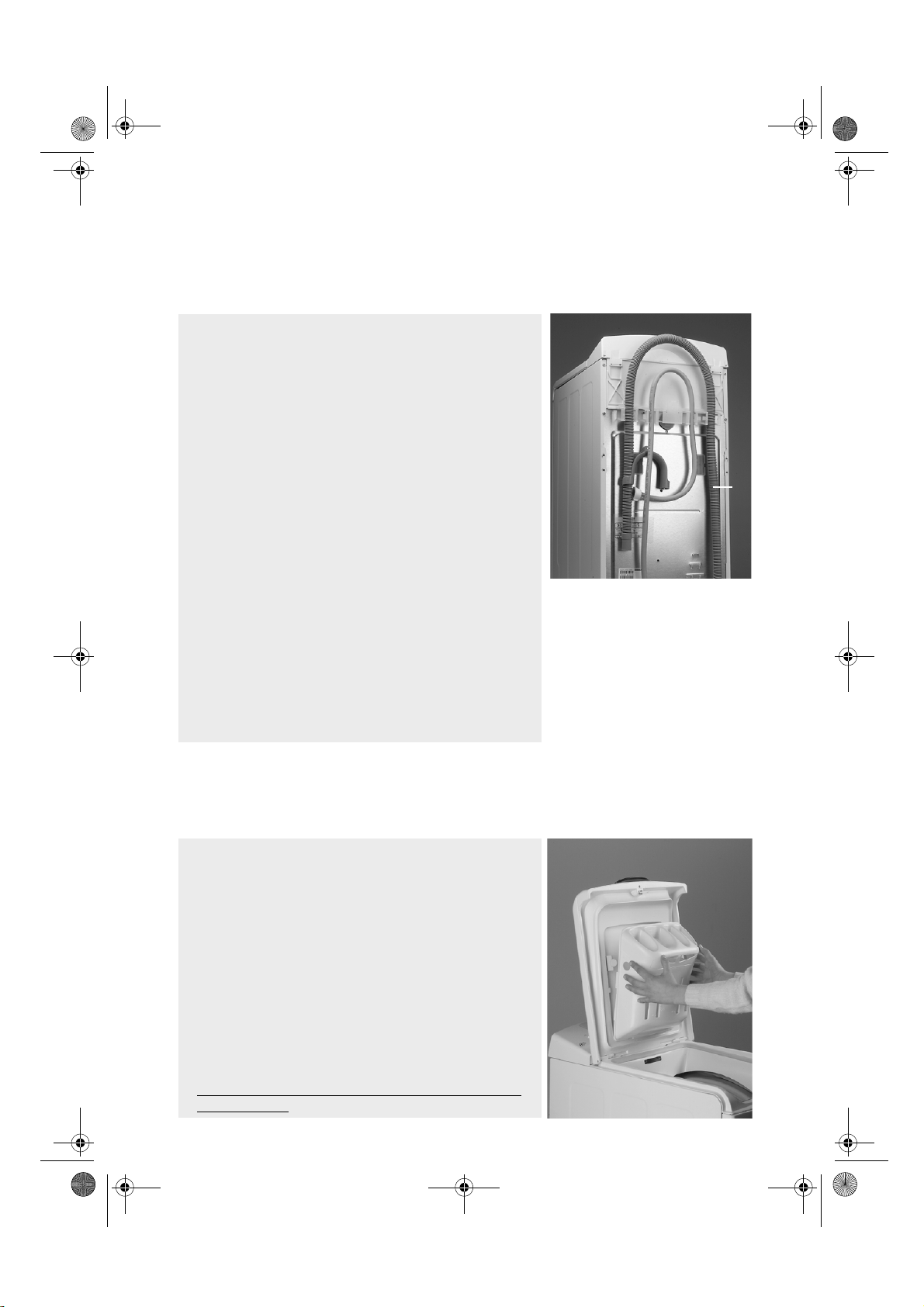

Sganciare il tubo flessibile di scarico aprendo il fissaggio sulla
4.
parte posteriore della macchina (vedere freccia A).
Scaricare l’acqua in una bacinella piana.
5.
Attendere fino a completo svuotamento.
6.
Riagganciare il tubo di scarico sulla parte posteriore della
7.
lavatrice e riposizionarlo con il gomito.
Collegare nuovamente il tubo di alimentazione dell’acqua e
8.
attaccare la spina alla presa di corrente.
Importante:
Dopo avere scaricato l’acqua residua, avvitare il tubo flessibile
•
di alimentazione dell’acqua a mano. Verificare la tenuta dei
collegamenti aprendo completamente il rubinetto dell’acqua.
A
MANUTENZIONE E PULIZIA
Comparto detersivo
Premere i pulsanti su ciascun lato del cassetto.
1.
Estrarre il cassetto.
2.
All’interno del cassetto detersivo può essere presente una
piccola quantità d’acqua. Si consiglia di mantenere il cassetto in
posizione verticale.
Risciacquare con acqua corrente.
3.
I sifoni all’interno del cassetto possono essere rimossi per la
pulizia.
Riposizionare i sifoni (se precedentemente rimossi).
4.
Accertarsi che siano ben inseriti.
Reintrodurre il cassetto detersivo inserendo le linguette
5.
inferiori nei fori del coperchio e ruotandolo leggermente finchè
entrambi i pulsanti superiori non scattano in posizione.
Nota: assicurarsi che il cassetto detersivo sia installato
correttamente.
I 10
Page 11
31210381I.fm Page 11 Tuesday, May 3, 2005 3:41 PM

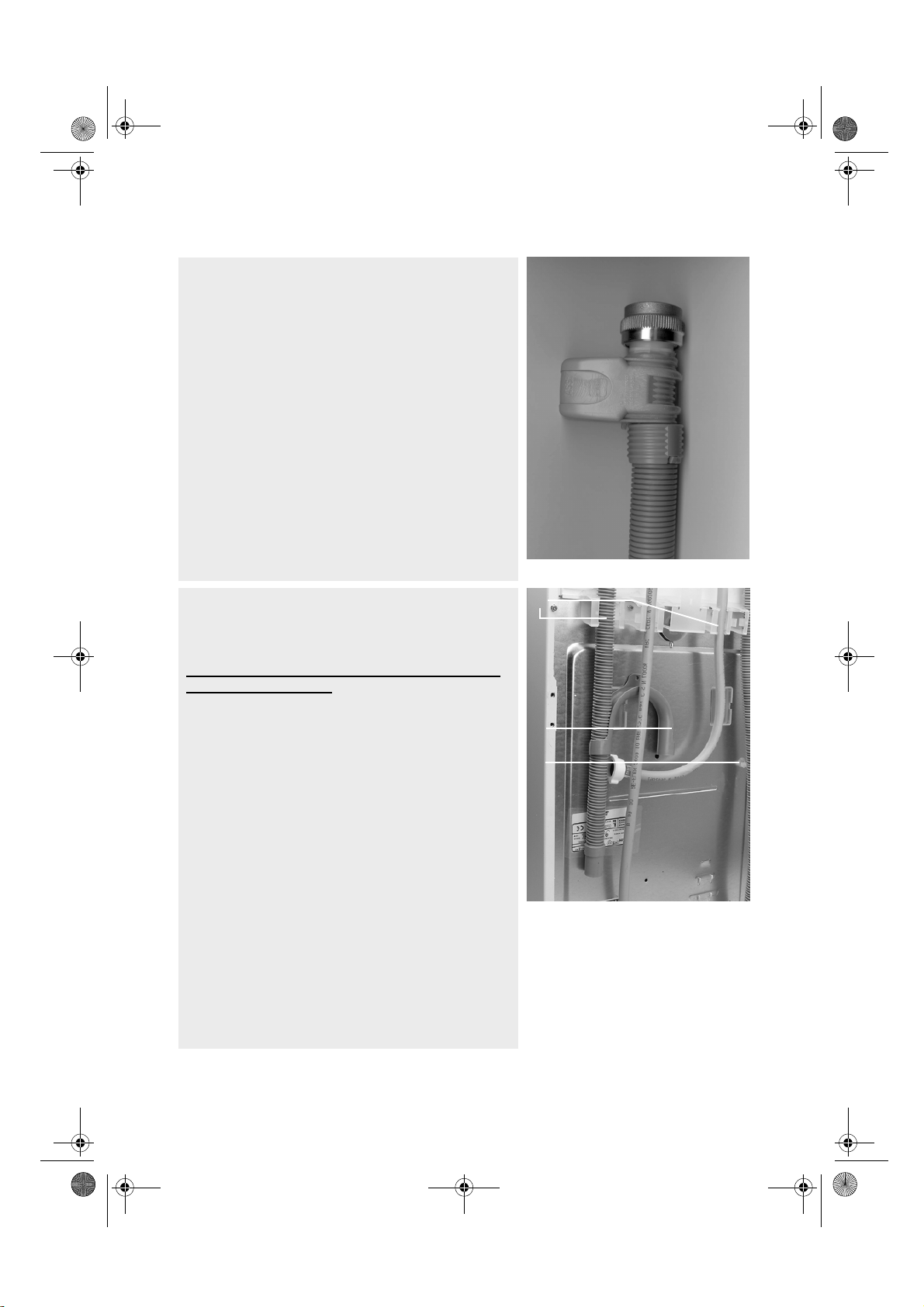

Filtro del tubo di alimentazione
Controllare e pulire il filtro regolarmente (almeno due o
tre volte all’anno).
Disinserire l’apparecchio dalla rete elettrica.
1.
Chiudere il rubinetto dell’acqua.
2.
Svitare il tubo di alimentazione dal rubinetto.
3.
Pulire accuratamente il filtro posto all’estremità del tubo, senza
4.
smontarlo, utilizzando ad esempio uno spazzolino da denti.
: Per macchine dotate di tubo di tipo “A”, questo non
Nota
deve essere immerso nell’acqua.
Avvitare a mano il tubo flessibile di alimentazione al rubinetto
5.
dell’acqua. Non utilizzare pinze (per non rischiare di schiacciare
il collegamento).
6. Aprire il rubinetto dell’acqua e verificare la tenuta dei
collegamenti.
Collegare elettricamente la lavatrice.
7.
Come recuperare oggetti caduti tra il cestello e la
vasca
Qualora un oggetto dovesse cadere accidentalmente tra il cestello
e la vasca, è possibile recuperarlo grazie ad un tassello scorrevole
estraibile:
Disinserire l’apparecchio dalla rete elettrica.
1.
Estrarre la biancheria dal cestello.
2.
Chiudere gli sportellini del cestello e ruotare il cestello di un
3.
mezzo giro.
Utilizzando un cacciavite, premere l’estremità in plastica
4.
facendo al contempo scorrere il tassello da sinistra a destra.
Il tassello in plastica cadrà nel cestello.
5.
Aprire il cestello: recuperare l’oggetto attraverso il foro nel
6.
cestello.
Ricollocare il tassello in plastica prelevandolo dall’interno del
7.
cestello: posizionare la punta in plastica sopra il foro sul lato
destro del cestello,
quindi far scorrere il tassello in plastica da destra a sinistra
8.
finchè non si incastra (si deve avvertire un clic).
Richiudere gli sportellini del cestello, ruotarlo di mezzo giro e
9.
verificare il posizionamento del tassello in tutti i suoi punti di
fissaggio.
Collegare elettricamente la lavatrice.
10.
A
3
4
4
I 11
7
Page 12
31210381I.fm Page 12 Tuesday, May 3, 2005 3:41 PM
Mobile e pannello comandi
Utilizzare i normali detergenti impiegati per le
•
pulizie domestiche (non utilizzare detersivi
abrasivi).
Asciugare con un panno morbido.
•
Interno dell’apparecchio
Dopo ogni lavaggio, lasciare aperto il coperchio
•
per qualche tempo affinchè l’interno
dell’apparecchio si asciughi.
Se non si effettuano mai, o solo raramente,
•
lavaggi a 95°C, si raccomanda di avviare qualche
Guarnizione del coperchio
•
Tubo/i di alimentazione
•
GUIDA RICERCA GUASTI
La lavatrice è dotata di funzioni di sicurezza
automatiche in grado di riconoscere e segnalare
tempestivamente eventuali guasti, consentendovi di
intervenire in modo adeguato.
Sp esso si tratta di pic coli inconvenienti che possono
essere risolti rapidamente, come quelli illustrati di
seguito:
La lavatrice non si avvia, nessuna spia
accesa o nessun messaggio visualizzato
sul display (in funzione del modello).
Verificare se:
la spina è inserita nella presa di corrente;
•
la presa di corrente è alimentata
•
(utilizzando, per esempio, una lampada da tavolo
o simili);
è stato selezionato correttamente un
•
programma.
La lavatrice non si avvia, ma la spia
“Avvio/Pausa” lampeggia.
Verificare se:
il programma è stato modificato;
•
il coperchio della lavatrice è stato chiuso bene.
•
Aprirlo e chiuderlo di nuovo.
“Sul display LCD (se presente) appare il
messaggio “dEM” ogni cinque secondi
oppure la lavatrice non si avvia
nonostante il display simuli un ciclo di
lavaggio in corso (l’indicatore del tempo
restante scorre velocemente).
Verificare se:
è stata attivata accidentalmente la funzione di
•
dimostrazione;
disattivare la funzione di dimostrazione nel
•
seguente modo:
Ruotare la manopola del programmatore su
1.
“Scarico Acqua”.
Premere i tasti nel seguente ordine: tasto
2.
“Prelavaggio” / “tasto +” (temperatura) /
“Prelavaggio” / “tasto +” (temperatura).
La lavatrice si blocca durante il programma.
Verificare se:
la spia
•
•
•
•
“Anti Piega”
opzione premendo nuovamente il tasto;
è stato selezionato un altro programma.
Riselezionare il programma desiderato e
premere il tasto
la spia
“Avvio/Pausa”
tasto
“Avvio/Pausa”
è stato attivato il sistema di sicurezza della
lavatrice.
Vedere tabella di descrizione anomalie di
funzionamento.
è accesa; terminare questa
“Avvio/Pausa”
lampeggia. Premere il
;
;
Il tasto Avvio/Pausa lampeggia e sul display
LCD non compare l’indicazione “End”
(se presente) alla fine del programma.
Ruotare la manopola del programmatore su
“Scarico acqua” e premere di nuovo il tasto
“Avvio/Pausa”
LCD, premere il tasto“Reset”.
Verificare se:
•
•
Residui di detersivo e additivi nel
comparto detersivo alla fine del lavaggio.
Verificare se:
•
•
La lavatrice vibra durante la centrifuga.
Verificare se:
•
•
Alla fine del programma la biancheria non
è centrifugata o non sufficientemente.
Verificare se:
•
•
•
Nota:
La lavatrice è dotata di un sistema di identificazione
e correzione carico sbilanciato. Per singoli capi di
biancheria pesanti (ad esempio accappatoi) è
possibile che questo sistema si attivi per ridurre
automaticamente la velocità di centrifuga o persino
per interrompere la centrifuga se dopo aver tentato
più volte di avviare il ciclo, la lavatrice riscontra un
carico eccessivamente sbilanciato.
La presenza di eccessiva schiuma può impedire che
venga eseguita la centrifuga.
I 12
volta un programma a vuoto a questa
temperatura, aggiungendo una ridotta quantità di
detersivo per mantenere pulito l’interno della
lavatrice.
Pulire di tanto in tanto con un panno umido.
Controllare periodicamente lo stato del tubo
flessibile di alimentazione. Sostituirlo se
necessario.
; Se la lavatrice è dotata del display
La biancheria è stata lavata correttamente
aprendo gli sportellini del cestello e verificando
l’umidità del carico. Se la biancheria non è stata
lavata, selezionare nuovamente il programma e le
relative opzioni e premere il tasto
per avviare un nuovo programma.
È stato attivato il sistema di sicurezza della
lavatrice. Vedere tabella di descrizione anomalie
di funzionamento.
il cassetto detersivo è posizionato correttamente e
non è bloccato (vedere “Manutenzione e pulizia”);
il filtro per corpi estranei nel tubo di
alimentazione dell’acqua è ostruito (vedere
“Manutenzione e pulizia”).
Controllare se tutti e quattro i piedini sono regolati
(vedere “Installazione”);
è stata rimossa la staffa di protezione per il
trasporto. Prima della messa in funzione della
lavatrice, togliere le staffe di sicurezza per il
trasporto (vedere “Installazione”).
la girante della pompa è ostruita (vedere “Come
pulire il filtro per corpi estranei”).
se una volta terminato il programma la biancheria
è ancora bagnata: aggiungere eventualmente altri
capi e avviare ancora una volta il programma di
centrifuga.
c’è della schiuma residua sulla biancheria:
ripetere il ciclo di risciacquo e centrifuga ed
evitare quantità eccessive di detersivo.
“Avvio/Pausa”
Page 13
31210381I.fm Page 13 Tuesday, May 3, 2005 3:41 PM
Cosa fare se il sistema di sicurezza della lavatrice rileva un guasto?
Il programma si interrompe e il guasto viene segnalato da diverse spie (se presenti).
Tabella di descrizione anomalie di funzionamento:
Il display visualizza: Localizzazione anomalie di funzionamento
FH “Guasto dell’alimentazione dell’acqua”
FP “Guasto durante lo scarico dell’acqua”
F5 to F15 “Guasto di un componente elettrico”
FA “Guasto Acqua Stop”
F4
a. Guasto dell’alimentazione dell’acqua (la
lavatrice non carica acqua o ne carica poca)
Il display visualizza alternativamente “FH”.
Spegnere la macchina portando la manopola del
programmatore sulla posizione “ ” e staccare la
spina dalla presa di corrente.
Verificare se:
il rubinetto dell’acqua è aperto completamente e
•
la pressione di alimentazione è sufficiente;
il tubo di alimentazione dell’acqua è piegato;
•
i filtri dell’allacciamento idrico sono ostruiti
•
(vedere “Manutenzione e pulizia”);
l’acqua nel tubo di alimentazione è gelata.
•
la lavatrice è dotata di un tubo flessibile di
•
sicurezza e la valvola di sicurezza è aperta
(indicatore rosso nella finestrella di controllo
della valvola di sicurezza).
In questo caso sostituire il tubo flessibile di
sicurezza con uno nuovo.
Reinserire la spina nella presa di corrente.
Riselezionare il programma desiderato e premere di
nuovo il tasto
(non aggiungere detersivo per questo programma).
Se il problema si ripresenta, contattare il Servizio
Assistenza (vedere “Servizio Assistenza”)
b.Guasto durante lo scarico dell’acqua
Sul display viene visualizzato alternativamente
“FP”. Spegnere la macchina portando la manopola
del programmatore sulla posizione “ ” e
staccare la spina dalla presa di corrente.
Verificare se:
il tubo di scarico dell’acqua è piegato (vedere
•
“Installazione”);
la girante della pompa è ostruita (vedere “Come
•
pulire il filtro per corpi estranei”).
l’acqua nel tubo di scarico è gelata.
•
se è rimasta dell’acqua all’interno del cestello,
•
scaricarla seguendo le istruzioni riportate nel
capitolo “Come scaricare l’acqua residua”.
IMPORTANTE
svuotamento, accertarsi che l’acqua di lavaggio si
sia raffreddata.
Reinserire la spina nella presa di corrente.
Riselezionare il programma desiderato e premere di
nuovo il tasto
(non aggiungere detersivo per questo programma).
Se il problema si ripresenta, contattare il Servizio
Assistenza (vedere “Servizio Assistenza”).
“Avvio/Pausa”
“Avvio/Pausa”
. Il programma prosegue
: Prima di procedere allo
. Il programma prosegue
I 13
“Eccessiva formazione di schiuma /
sovradosaggio di detersivo”
c. Guasto di un componente elettrico
Sul display viene visualizzato un codice da “F5” a “F15”.
Selezionare un programma e premere di nuovo il
tasto
“Avvio/Pausa”
Se il problema si ripresenta, contattare il Servizio
Assistenza (vedere “Servizio Assistenza”).
d.Guasto “Acqua Stop”
La pompa è in funzione e il display visualizza il
messaggio “FA”.
Spegnere l’apparecchio portando la manopola del
programmatore nella posizione “ ”, staccare la
lavatrice dalla presa di alimentazione e chiudere il
rubinetto dell’acqua.
Il sistema “Acqua Stop” può essere stato
attivato da:
un’eccessiva formazione di schiuma.
1.
una perdita nel tubo di alimentazione o nella
2.
lavatrice.
Inclinare in avanti la lavatrice per scaricare l’acqua
raccoltasi.
Quindi:
Reinserire la spina nella presa di corrente,
1.
aprire il rubinetto dell’acqua (se la macchina inizia
2.
immediatamente a caricare acqua, prima ancora che
sia stato premuto il tasto
il rubinetto e contattare il Servizio Assistenza),
selezionare nuovamente programma desiderato
3.
e premere il tasto
Se il guasto si ripresenta, contattare il Servizio
Assistenza (vedere “Servizio Assistenza”).
e.Eccessiva formazione di schiuma
Il display visualizza “F4”; un’eccessiva formazione
di schiuma ha determinato l’interruzione del
programma di lavaggio.
Premere il tasto
1.
Ruotare il programmatore sul programma
2.
“Scarico acqua”.
Avviare il programma premendo nuovamente il
3.
tasto
“Avvio/Pausa”
Al termine del programma “Scarico acqua”,
4.
riavviare il programma di lavaggio originale,
evitando però un sovradosaggio di detersivo.
Se la lavatrice è dotata del display LCD,
annullare il programma preselezionato
1.
premendo il tasto “Reset”.
Al termine del programma “Scarico acqua”,
2.
riavviare il programma di lavaggio originale,
evitando però un sovradosaggio di detersivo.
.
(secondo il modello)
“Avvio/Pausa”
“Avvio/Pausa”
“Avvio/Pausa”
.
, richiudere
.
.
Page 14
31210381I.fm Page 14 Tuesday, May 3, 2005 3:41 PM
SERVIZIO ASSISTENZA
Prima di contattare il Servizio Assistenza:
Verificare se non è possibile eliminare da soli i
1.
guasti (vedere “Guida ricerca guasti”).
Riavviare il programma per accertarsi che
2.
l’inconveniente sia stato ovviato.
Se la macchina continua a funzionare in modo
3.
improprio, chiamare il Servizio Assistenza.
TRASPORTO
Disinserire l’apparecchio dalla rete elettrica.
1.
Chiudere il rubinetto dell’acqua.
2.
Togliere i tubi di alimentazione e scarico acqua.
3.
Eliminare i residui di acqua dai tubi e dalla lavatrice (vedere
4.
“Come scaricare l’acqua residua”).
Attendere che l’acqua si sia raffreddata, in modo da evitare
incidenti.
Per trasportare più facilmente la macchina, estrarre per un
5.
primo tratto con la mano la maniglia presente sul fondo
della parte anteriore della lavatrice (opzionale su alcuni
modelli) e tirarla quindi completamente con il piede nella
posizione di trasporto. In seguito, riportare la maniglia
nella sua posizione originaria.
Trasportare la lavatrice tenendola in posizione verticale.
6.
IMPORTANTE:
di trasporto è estratta.
Non avviare la lavatrice quando la maniglia
Comunicare:
Il tipo di anomalia.
•
Il modello della lavatrice.
•
Il codice di assistenza (numero indicato dopo la
•
parola SERVICE).
La targhetta Service si trova sul
coperchio del filtro per corpi estranei o
sul retro della lavatrice.
Il vostro indirizzo completo.
•
Il vostro numero di telefono con prefisso.
•
Contattare preferibilmente il Servizio Assistenza
del rivenditore presso il quale è stata acquistata la
lavatrice.
I 14
Page 15
31210381I.fm Page 15 Tuesday, May 3, 2005 3:41 PM
INSTALLAZIONE
Rimozione dello staffaggio di sicurezza per il
trasporto
La lavatrice è dotata di una staffa di sicurezza al fine di evitare
danni durante il trasporto.
Prima della messa in funzione della lavatrice, togliere
obbligatoriamente lo staffaggio di sicurezza per il
trasporto.
Allentare le due viti A e le quattro viti B con un cacciavite
1.
per viti a testa piana o con una chiave per dadi esagonali
N°8.
Rimuovere la staffa di sicurezza.
2.
Inserire nuovamente le quattro viti esterne B nella
3.
macchina e serrarle.
Staccare i due tappi C dal supporto del tubo flessibile ed
4.
inserirli nelle aperture della macchina rimaste libere D.
Nota: non dimenticare di inserire nuovamente e
serrare le quattro viti esterne.
A
D
B
1
1
C
1
2
4
D
4
I 15
Page 16
31210381I.fm Page 16 Tuesday, May 3, 2005 3:41 PM

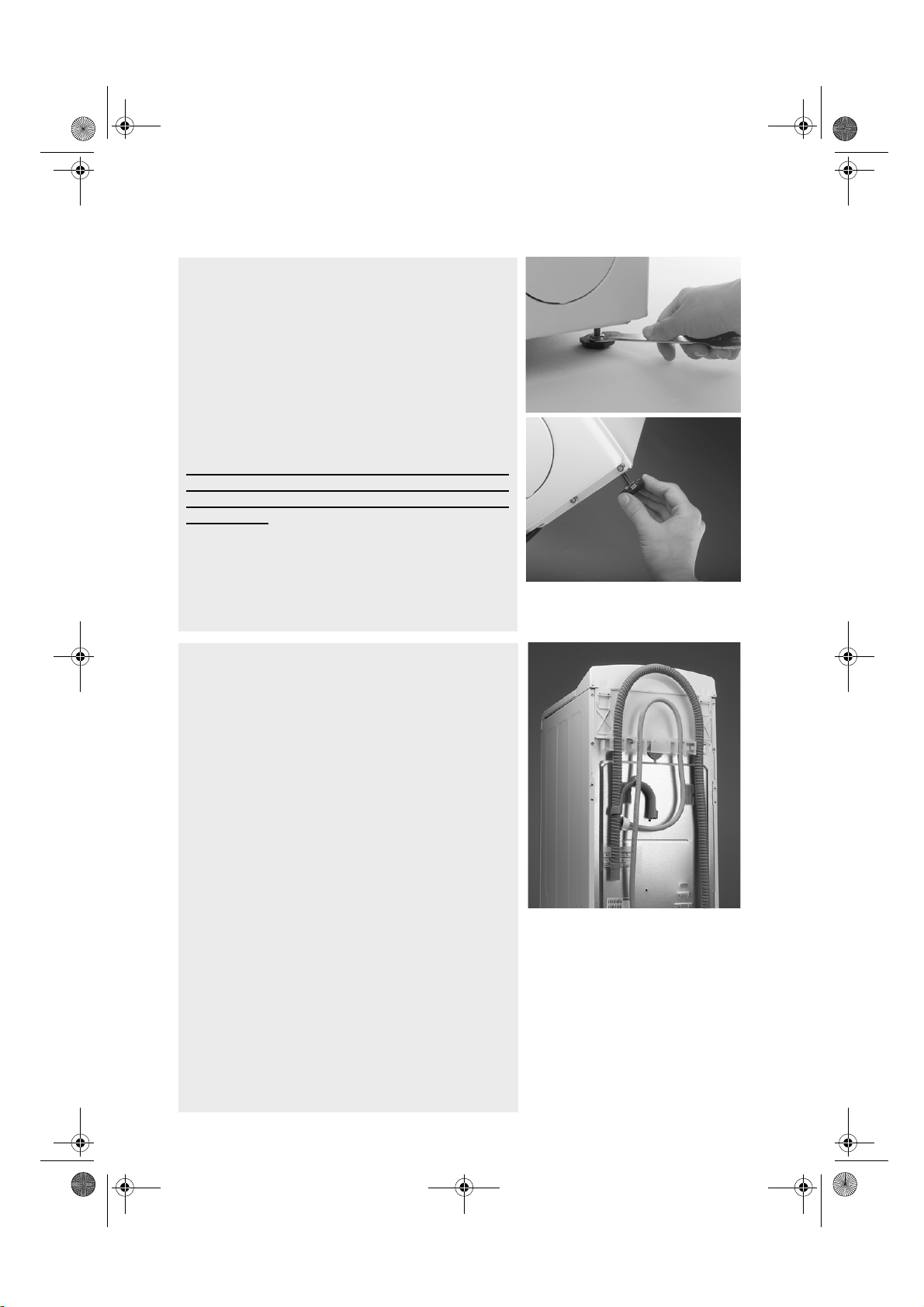

Regolazione dei piedini
Installare la lavatrice su un pavimento stabile e livellato, vicino
ai collegamenti elettrici, di alimentazione e di scarico acqua.
Qualora il pavimento non fosse perfettamente livellato,
compensare le piccole irregolarità svitando o avvitando i
quattro piedini della lavatrice (non inserire spessori in legno,
cartone o similari sotto i piedini):
Allentare il controdado con la chiave in dotazione.
1.
Regolare l’altezza del piedino ruotandolo manualmente.
2.
Stringere di nuovo il controdado in senso antiorario.
3.
Controllare se tutti e quattro i piedini sono ben fermi
e stabili sul pavimento; verificare che la posizione della
lavatrice sia esattamente orizzontale (usare una livella
a bolla d’aria).
L’installazione della lavatrice richiede uno spazio di 40 cm di
larghezza e 63 cm di profondità.
in caso di installazione su pavimenti con moquette,
Nota:
regolare l’altezza dei piedini in modo da garantire che al di
sotto della lavatrice vi sia spazio sufficiente da consentire
all’aria di circolare.
Collegamento del tubo di alimentazione.
Avvitare con cura il tubo flessibile di alimentazione acqua al
1.
rubinetto a mano.
Sistemare il tubo flessibile facendo attenzione che non ci
2.
siano né pieghe né strozzature.
Verificare la tenuta dei collegamenti aprendo
3.
completamente il rubinetto dell’acqua.
Se la lunghezza del tubo è insufficiente, sostituirlo con un
tubo flessibile resistente alla pressione di lunghezza adeguata
(min. 1000 kPa, omologato a norma EN 50084).
Controllare periodicamente lo stato del tubo flessibile di
alimentazione. Sostituirlo se necessario.
È possibile allacciare la lavatrice senza dispositivo di blocco
del riflusso.
I 16
Page 17
31210381I.fm Page 17 Tuesday, May 3, 2005 3:41 PM
Sistema “Acqua Stop”
(se previsto)
Avvitare il tubo flessibile al rubinetto dell’acqua. Aprire
•
completamente il rubinetto dell’acqua e verificare la tenuta
del collegamento.
La lavatrice non deve essere collegata al miscelatore di uno
•
scaldabagno non pressurizzato!
Il tubo flessibile di alimentazione e la scatola in plastica
•
dell’allacciamento idrico contengono componenti elettrici:
non tagliare quindi il tubo flessibile né immergere la scatola
di plastica in acqua.
Se il tubo flessibile è danneggiato, disinserire
•
immediatamente la lavatrice dalla rete elettrica e
sostituirlo.
Se la lunghezza del tubo è insufficiente, sostituirlo con un
tubo flessibile “Acqua Stop” di 3 metri di lunghezza
(disponibile presso il Servizio Assistenza o un rivenditore
specializzato). Questa operazione deve essere eseguita
esclusivamente da un elettricista qualificato.
Collegamento del tubo flessibile di scarico
Sganciare il tubo flessibile di scarico dal fissaggio destro e
1.
sinistro, vedere freccia A.
Importante:
Non allentare il fissaggio destro del tubo flessibile di
scarico, vedere freccia B,
di acqua calda ed eventuali scottature.
Fissare il gomito (C) all’estremità libera del tubo flessibile
2.
di scarico.
Collegare il tubo flessibile di scarico al sifone oppure
3.
agganciarlo al bordo di un lavabo o di un lavello con il
gomito.
I lavandini normali non sono adatti allo scopo.
Il bordo del lavandino non deve trovarsi a più di 100 cm da
terra.
per evitare il rischio di fuoriuscita
A
C
B
Se fosse necessario l’uso di una prolunga, utilizzare un tubo
flessibile dello stesso tipo. Stringere con apposite fascette i
punti di collegamento.
Lunghezza max. del tubo di scarico: 2,50 m.
Altezza di scarico massima (gomito): 100 cm.
Altezza di scarico minima: 55 cm.
Importante:
Sistemare il tubo flessibile di scarico evitando pieghe e
strozzature e fissarlo in modo che non cada durante il
funzionamento della lavatrice.
I 17
Loading...
