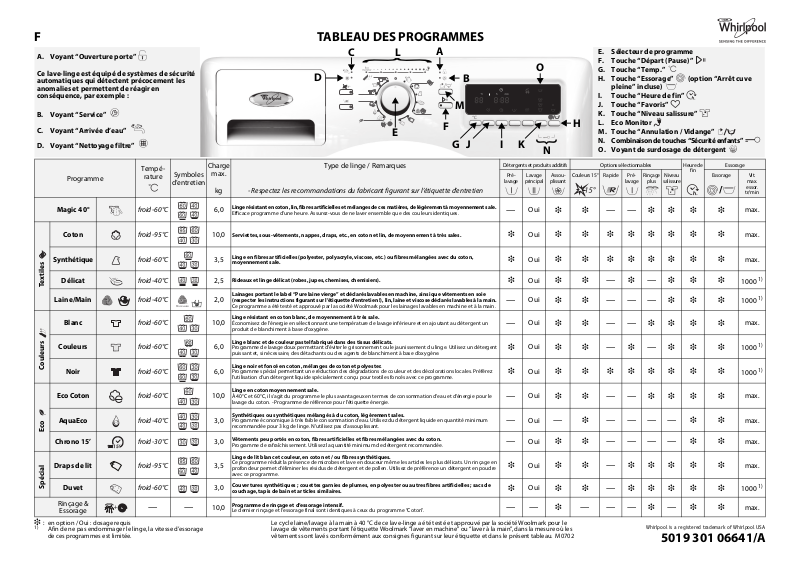

Whirlpool AWOE 10200 PROGRAM TABLE

F TABLEAU DES PROGRAMMES

Whirlpool is a registered trademark of Whirlpool USA

D

C

F

B

A

I

L

K

M

}

H

}

J

N

G

O

E

A. Voyant “Ouverture porte”

Ce lave-linge est équipé de systèmes de sécurité
automatiques qui détectent précocement les
anomalies et permettent de réagir en
conséquence, par exemple :

B. Voyant “Service”

C. Voyant “Arrivée d’eau”

D. Voyant “Nettoyage filtre”

E. Sélecteur de programme
F. Touche “Départ (Pause)”
G. Touche “Temp.”
H. Touche “Essorage” (option “Arrêt cuve

pleine” incluse)
I. Touche “Heure de fin”
J. Touche “Favoris”
K. Touche “Niveau salissure”
L. Eco Monitor
M. Touche “Annulation / Vidange”
N. Combinaison de touches “Sécurité enfants”
O. Voyant de surdosage de détergent

/

Tex t il e s
Couleu rs

Eco
Spécial

Tem pé -

Programme

Magic 40° froid - 60 °C 6,0

Coton froid - 95 °C 10,0

Synthétique froid - 60 °C 3,5

Délicat froid - 40 °C 2,5

Laine/Main froid - 40 °C 2,0

Blanc froid - 60 °C 10,0

Couleurs froid - 60 °C 6,0

Noir froid - 60 °C 6,0

Eco Coton froid - 60 °C 10,0

AquaEco froid - 40 °C 3,0

Chrono 15’ froid - 30 °C 3,0

Draps de lit froid - 95 °C 3,5

Duvet froid - 60 °C 3,0

Rinçage &

Essorage

❉ : en option / Oui : dosage requis

1)

Afin de ne pas endommager le linge, la vitesse d’essorage
de ces programmes est limitée.

rature

——

Symboles

d’entretien

Charge

max.

kg

10,0

- Respectez les recommandations du fabricant figurant sur l’étiquette d’entretien

Linge résistant en coton, lin, fibres artificielles et mélanges de ces matières, de légèrement à moyennement sale.

Efficace programme d’une heure. Assurez-vous de ne laver ensemble que des couleurs identiques.

Serviettes, sous-vêtements, nappes, draps, etc., en coton et lin, de moyennement à très sales.

Linge en fibres artificielles (polyester, polyacryle, viscose, etc.) ou fibres mélangées avec du coton,
moyennement sale.

Rideaux et linge délicat (robes, jupes, chemises, chemisiers).

Lainages portant le label “Pure laine vierge” et déclarés lavables en machine, ainsi que vêtements en soie
(respecter les instructions figurant sur l’étiquette d’entretien !), lin, laine et viscose déclarés lavables à la main.

Ce programme a été testé et approuvé par la société Woolmark pour les lainages lavables en machine et à la main.

Linge résistant en coton blanc, de moyennement à très sale.

Économisez de l’énergie en sélectionnant une température de lavage inférieure et en ajoutant au détergent un
produit de blanchiment à base d’oxygène.

Linge blanc et de couleur pastel fabriqué dans des tissus délicats.

Programme de lavage doux permettant d’éviter le grisonnement ou le jaunissement du linge. Utilisez un détergent
puissant et, si nécessaire, des détachants ou des agents de blanchiment à base d’oxygène.

Linge noir et foncé en coton, mélanges de coton et polyester.

Programme spécial permettant une réduction des dégradations de couleur et des décolorations locales. Préférez
l’utilisation d’un détergent liquide spécialement conçu pour textiles foncés avec ce programme.

Linge en coton moyennement sale.

À 40°C et 60°C, il s’agit du programme le plus avantageux en termes de consommation d’eau et d’énergie pour le
lavage du coton. - Programme de référence pour l’étiquette énergie.

Synthétiques ou synthétiques mélangés à du coton, légèrement sales.

Programme économique à très faible consommation d’eau. Utilisez du détergent liquide en quantité minimum
recommandée pour 3 kg de linge. N’utilisez pas d’assouplissant.

Vêtements peu portés en coton, fibres artificielles et fibres mélangées avec du coton.

Programme de rafraîchissement. Utilisez la quantité minimum de détergent recommandée.

Linge de lit blanc et couleur, en coton et / ou fibres synthétiques.

Ce programme réduit la présence de microbes et lave en douceur même les articles les plus délicats. Un rinçage en
profondeur permet d’éliminer les résidus de détergent et de pollen. Utilisez de préférence un détergent en poudre
avec ce programme.

Couvertures synthétiques ; couettes garnies de plumes, en polyester ou autres fibres artificielles ; sacs de
couchage, tapis de bain et articles similaires.

Programme de rinçage et d’essorage intensif.

Le dernier rinçage et l’essorage final sont identiques à ceux du programme “Coton”.

Le cycle laine/lavage à la main à 40 °C de ce lave-linge a été testé et approuvé par la société Woolmark pour le
lavage de vêtements portant l’étiquette Woolmark “laver en machine” ou “laver à la main”, dans la mesure où les
vêtements sont lavés conformément aux consignes figurant sur leur étiquette et dans le présent tableau. M0702

Type de linge / Remarques

Détergents et produits additifs Options sélectionnables Heure de

Pré-

Lavage

Assou-

lavage

principal

Oui

—

Oui

❉

Oui

❉

Oui

❉

Oui

—

Oui

—

Oui

❉

Oui

❉

Oui

—

Oui

—

Oui

—

Oui

❉

Oui

❉

—— ❉ ———❉ — ❉❉

Couleurs 15 ° Rapide Pré-

plissant

❉❉——❉❉ ❉ ❉

❉❉❉❉❉❉❉ ❉

❉❉❉❉❉❉❉ ❉

❉❉— ❉ — ❉❉ ❉

❉❉———❉❉ ❉

❉❉——❉❉ ❉ ❉

❉❉— ❉ — ❉❉ ❉

❉❉❉❉❉❉❉ ❉

❉❉——❉❉ ❉ ❉

— ❉ ————❉❉

❉❉————❉❉

❉❉— ❉❉❉ ❉ ❉

❉❉— ❉❉❉ ❉ ❉

lavage

Rinçage

plus

5019 301 06641/A

Niveau

salissure

fin

Essorage

Essorage

Vit.

max.

essor.

tr/min

max.

max.

max.

1000

1000

max.

1000

1000

max.

max.

max.

max.

1000

max.

1)

1)

1)

1)

1)

Whirlpool is a registered trademark of Whirlpool USA

* Programme de référence pour l’étiquette énergie.

moins énergivore plus énergivore

- la technologie de capteur adapte automatiquement la consommation d’eau et d’énergie et la durée du programme au volume de linge à laver

DONNÉES SUR LA CONSOMMATION D’ÉNERGIE ET D’EAU

Programme

Magic 40° 40 6,0 65 0,65 1:00 —

Coton 95 10,0 90** 2,80 2:30 —
Coton 60 10,0 70 1,70 2:20 1:35
Coton 40 10,0 90 0,95 2:05 1:15

Synthétique 60 3,5 48** 0,95 1:35 1:10
Synthétique 40 3,5 45 0,55 1:20 0:55

Délicat 40 2,5 60 0,65 0:50 —

Laine/Main 40 2,0 45 0,60 0:40 —

Blanc 40 10,0 85 1,00 2:20 —

Couleurs 40 6,0 70 0,50 1:20 —

Noir 40 6,0 49 0,60 1:40 1:15

Eco Coton* 60 10,0 66 1,30 4:00 —
Eco Coton* 60 5,0 43 0,80 3:00*** —
Eco Coton* 40 5,0 43 0,70 3:00*** —

AquaEco 40 3,0 19 0,45 1:00 —

Chrono 15’ 30 3,0 30 0,20 0:15 —

Draps de lit 60 3,5 60 1,30 2:00 —

Les données relatives à la consommation d’eau et d’énergie ont été mesurées dans les conditions normales prévues par la norme CEI/EN 60456. En usage
domestique, elles peuvent varier selon la pression et la température de l’alimentation en eau, la charge et le type de lavage. Les données de consommation
indiquées sont basées sur une température d’eau à l’arrivée d’environ 15 °C via le robinet d’eau froide et le robinet d’eau chaude (le cas échéant). Si votre
lave-linge dispose d’un robinet d’eau chaude, le raccordement de ce robinet à l’alimentation en eau chaude permet de réduire la consommation d’énergie
via une réduction du temps de chauffage, en fonction de la température de l’eau chaude à l’arrivée.
Les consommations d’eau et d’énergie se réfèrent au réglage par défaut des programmes, avec la température et la charge indiquées dans le tableau. La
sélection d’options ou la modification de la vitesse d’essorage modifie également les données relatives à la consommation.

** Afin de réduire la température de l’eau, un peu d’eau froide est ajoutée à la fin du cycle de lavage principal, avant la vidange de la cuve.
*** Adaptation automatique de la durée du programme après détection de la charge de linge à laver.

CHARGEZ LE LINGE, AJOUTEZ LE DÉTERGENT
ET SÉLECTIONNEZ LE PROGRAMME

Chargez le linge, fermez la porte et positionnez le sélecteur de
programme sur le programme souhaité ; le voyant de la touche

“Départ (Pause)” clignote. La température et la vitesse
d’essorage affichées à l’écran peuvent être modifiées via

l’activation de la touche “Temp.” ou de la touche
“Essorage” . Versez le détergent conformément aux indications
figurant sur la première page et dans votre notice d’utilisation.

Duvet 40 3,0 70 0,75 1:30 —

La durée du programme peut différer des valeurs indiquées ci-avant, car le programme prend en compte les conditions d’utilisation. (Reportez-vous
également à la section “Diagnostic rapide” de votre notice d’utilisation).

SÉLECTIONNEZ LES OPTIONS SOUHAITÉES

Si la combinaison programme-option ou option-option n’est pas
possible, le voyant s’éteint automatiquement. Il est possible
qu’une option soit préréglée pour certains programmes ; le cas
échéant, vous pouvez la désélectionner.

Touche “Couleurs 15°”

• Économise l’énergie utilisée pour le chauffage de l’eau tout
en maintenant de bons résultats de lavage.

• Permet le maintien de l’éclat des couleurs lors du lavage du
linge de couleur.

• Option recommandée pour le linge peu sale, sans taches.

• S’assurer que le détergent utilisé est adapté aux
températures de lavage à froid (15 ou 20°C).

• Touche non sélectionnable pour le programme Coton 70 - 95 °C.

Tou ch e “Ra pide ”

• Permet un lavage plus rapide via une réduction de la durée
du programme.

• Option recommandée uniquement pour le linge peu sale.

• Touche non sélectionnable pour le programme Coton 70 - 95 °C.

Touche “Prélavage”

• Ajoute un cycle de prélavage au programme de lavage
sélectionné. La durée du programme est augmentée
d’environ un quart d’heure.

• Option recommandée pour le linge très sale (avec du sable
ou de la terre, par exemple).

• Si vous sélectionnez l’option “Prélavage”, ne versez pas de
détergent liquide dans le compartiment de lavage principal.

Tem pé ra tu re

(°C)

Charge

(kg)

Eau

Énergie

(l)

(kWh)

Tou ch e “R in çag e p lus ”

• La quantité d’eau et la durée du cycle de rinçage sont augmentées.

• Option particulièrement conseillée dans les régions où l’eau
est extrêmement douce, ou pour le linge des bébés et des
personnes allergiques.

Touche “Niveau salissure”

• Adapte la durée du programme au degré de salissure de
votre linge.

= légèrement sale - = moyennement sale - = très sale
Les niveaux de salissure ne sont pas tous sélectionnables avec
tous les programmes.

Touche “Essorage” (option “Arrêt cuve pleine” incluse)

•Une vitesse d’essorage maximale est automatiquement

attribuée à chaque programme.

• Appuyez sur cette touche pour définir une vitesse d’essorage

différente.

• Si vous sélectionnez la vitesse d’essorage “0”, l’essorage final est

annulé et seule une vidange est réalisée. Les essorages
intermédiaires ont cependant lieu pendant la phase de rinçage.

• Si vous sélectionnez “Arrêt cuve pleine” , le linge reste

dans la dernière eau de rinçage sans être essoré, permettant
ainsi d’éviter la formation de faux plis et la décoloration du
linge. Pour activer l’option “Arrêt cuve pleine”, appuyez
plusieurs fois sur la touche “Essorage” jusqu’à l’apparition du
symbole “Arrêt cuve pleine” dans la zone d’affichage.

• La phase “Arrêt cuve pleine” est atteinte lorsque le symbole

“Arrêt cuve pleine” clignote dans la zone d’affichage. Le
voyant de la touche “Départ (Pause)” clignote également.

• Pour annuler la fonction “Arrêt cuve pleine” en essorant le

linge : appuyez sur la touche “Départ (Pause)”. Le linge est
essoré à la vitesse d’essorage par défaut. Vous pouvez
également sélectionner une vitesse d’essorage différente à
l’aide de la touche “Essorage” avant de démarrer le cycle
d’essorage avec la touche “Départ (Pause)”.

• Pour annuler la fonction “Arrêt cuve pleine” en vidangeant

l’eau sans essorer le linge, appuyez sur la touche “Essorage”
jusqu’à ce que la vitesse d’essorage “0” soit indiquée dans la
zone d’affichage. Appuyez ensuite sur la touche “Départ
(Pause)” pour démarrer l’essorage.

• Si l’option “Arrêt cuve pleine” est sélectionnée, ne laissez pas le

linge (notamment le linge en soie) trop longtemps dans l’eau.

Durée approximative du programme

(heures : minutes)

sans l’option “Rapide” avec l’option “Rapide”

RÉGLAGE DE L’HEURE DE FIN

Cette fonction vous permet de reporter la fin du programme
jusqu’à un moment prédéfini : appuyez sur la touche pour
sélectionner le nombre d’heures dans lequel le programme doit
se terminer. Votre lessive peut ainsi être prête à un moment
spécifique, ce qui vous permet, par exemple, de profiter de tarifs
énergétiques nocturnes plus avantageux.

• N’utilisez pas de détergent liquide si vous avez activé cette
fonction.

• Le délai avant l’heure de fin du programme peut être
sélectionné par incréments de 1 heure (de 1 à 24 heures).
Lorsque vous appuyez sur la touche, le délai minimum possible
s’affiche. Maintenez la touche enfoncée pour parcourir tous les
délais possibles. Pour annuler cette fonction, maintenez la
touche enfoncée jusqu’à l’affichage de la valeur “0:00”.

• Une fois le délai avant l’heure de fin spécifié, appuyez sur la
touche “Départ (Pause)”. Le compte à rebours commence alor s.

•Pendant le compte à rebours, vous pouvez modifier le
réglage du programme (sélectionner ou désélectionner des
options, modifier la vitesse d’essorage, etc.). Si les
modifications prolongent la durée du programme de façon
que le délai initialement spécifié pour la fonction “Heure de
fin” soit dépassé, le programme démarre immédiatement.

• Il peut arriver que le programme se termine avant la fin du
délai spécifié pour la fonction “Heure de fin” (avec des
charges de linge réduites, par exemple). Le cas échéant, le
tambour du lave-linge tourne à intervalles régulier de façon
à maintenir la fraîcheur du linge lavé, jusqu’à l’expiration du
délai spécifié pour la fonction “Heure de fin”. Pendant
l’activation du tambour, une animation apparaît dans la zone
d’affichage. La phase d’activation du tambour peut être
arrêtée à tout moment via l’enfoncement d’une touche
quelconque ou la rotation du sélecteur de programme.
L’animation s’arrête alors et la porte se déverrouille environ 1
minute plus tard, comme indiqué dans la zone d’affichage.

MÉMORISEZ VOS PROGRAMMES FAVORIS

Si vous utilisez fréquemment un réglage pour un programme
donné, ce lave-linge vous offre la possibilité de mémoriser un
réglage pour chaque programme, permettant ainsi leur
réutilisation via la simple activation d’une touche.

• Sélectionnez le programme, la température, la vitesse

d’essorage et les options souhaités, puis appuyez sur la touche
“Favoris” pendant au moins 3 secondes. Le voyant
clignote brièvement au niveau de la zone d’affichage, puis
s’allume en continu : le réglage du programme est mémorisé.

Lorsque vous souhaitez réutiliser ce réglage de programme
individuel, sélectionnez le programme, appuyez brièvement sur
la touche “Favoris” , puis démarrez le programme en
appuyant sur la touche “Départ (Pause)” .

Pour remplacer le réglage mémorisé par un autre réglage :

• Procédez comme indiqué ci-avant : le réglage précédemment
mémorisé est remplacé par le nouveau réglage.

VOYANT “OUVERTURE PORTE”

Avant le démarrage et à la fin d’un programme, le voyant s’allume
pour indiquer que la porte peut être ouverte. Aussi longtemps
qu’un programme de lavage est en cours, la porte reste verrouillée.
Son ouverture ne doit en aucun cas être forcée. Si vous devez
absolument l’ouvrir alors qu’un programme est en cours,
consultez la section “Annulation d’un programme avant la fin”.

ECO MONITOR

La fonction “Eco monitor” vous donne une vague indication de la
consommation énergétique du programme sélectionné.
La fonction “Eco monitor” s’active dès que le sélecteur de
programme est placé sur un programme quelconque.

Le voyant de gauche indique l’activation de la fonction “Eco monitor”.
Les quatre autres voyants indiquent le niveau de consommation : plus
le programme réglé est énergivore, plus le nombre de voyants
allumés est élevé. Différents facteurs affectent la consommation
énergétique, à savoir le programme, la température et les options
sélectionnés, ainsi que la charge de linge à laver. Pour cette raison, une

adaptation du niveau de consommation énergétique prévu peut
avoir lieu lors de la détection de la charge de linge à laver.

DÉMARRAGE DU PROGRAMME

Ouvrez le robinet et appuyez sur la touche “Départ (Pause)” .
Le voyant “Départ (Pause)” s’allume. Lorsque la charge de
linge est détectée ou la durée du programme est modifiée, une
animation apparaît dans la zone d’affichage.

SÉCURITÉ ENFANTS

Cette option permet d’empêcher que des enfants ne démarrent
un cycle de lavage ou ne modifient les réglages d’un programme
en cours. Il n’est pas possible d’activer ou de désactiver cette
option lorsque le sélecteur de programme est placé sur la
position d’arrêt / O. Pour activer la sécurité enfants :

• Positionnez le sélecteur de programme sur un programme
de lavage, ou démarrez un programme de façon normale.

• Enfoncez simultanément les 2 touches marquées du symbole
de clé pendant au moins 3 secondes. Un symbole de
clé apparaît brièvement au niveau de la zone d’affichage pour
indiquer l’activation de la fonction Sécurité enfants.

Chaque fois que vous modifiez le réglage d’un programme avec
la fonction Sécurité enfants activée, le symbole de clé s’affiche
brièvement. Le réglage du programme ne peut alors plus être
modifié. L’unique modification possible est la mise hors tension
du lave-linge via le placement du sélecteur de programme sur la
position d’arrêt / O. Pour désactiver la sécurité enfants, procédez
comme pour son activation.

VOYANTS ET INDICATION DE PANNE

Si l’un des voyants de panne s’allume, ou en cas de
dysfonctionnement du lave-linge, consultez la section “Diagnostic
rapide” de votre notice d’utilisation.

La vitesse d’essorage affichée clignote : balourd pendant l’essorage.

FIN DU PROGRAMME

• Le voyant “Ouverture porte” s’allume. L’indication “Fin”

s’affiche.

1. Tournez le sélecteur de programme jusqu’à la position

d’arrêt / O.

2. Fermez le robinet d’eau.

3. Ouvrez la porte et sortez le linge.

4. Laissez la porte entrouverte pour permettre au tambour de

sécher.

VOYANT DE SURDOSAGE DE DÉTERGENT

Le voyant s’allume en fin de programme en cas d’utilisation
d’une quantité excessive de détergent. Utilisez moins de
détergent la prochaine fois.

CHANGEMENT DE PROGRAMME ET / OU
MODIFICATION DES OPTIONS APRÈS LE
DÉMARRAGE DU PROGRAMME

1. Appuyez sur la touche “Départ (Pause)” pour

interrompre le programme. Le voyant clignote.

2. Sélectionnez un nouveau programme, une nouvelle

température, ainsi qu’une vitesse d’essorage différente et
d’autres options, si vous le souhaitez.

3. Appuyez une nouvelle fois sur la touche “Départ (Pause)”

. Le nouveau programme démarre au point
d’interruption du programme précédent. N’ajoutez pas de
détergent pour ce programme.

ANNULATION D’UN PROGRAMME AVANT LA
FIN

La touche “Annulation / Vidange” permet d’annuler un
programme en cours.

• Appuyez sur la touche “Annulation / Vidange”

pendant quelques secondes ; une animation apparaît dans
la zone d’affichage. La vidange de l’eau s’effectue. Un
certain temps peut s’avérer nécessaire avant que
l’ouverture de la porte ne soit possible.

5019 301 06641/A
