Whirlpool AWO/D 8751 W PROGRAM TABLE

30106018F.fm Page 1 Thursday, March 15, 2007 6:39 PM

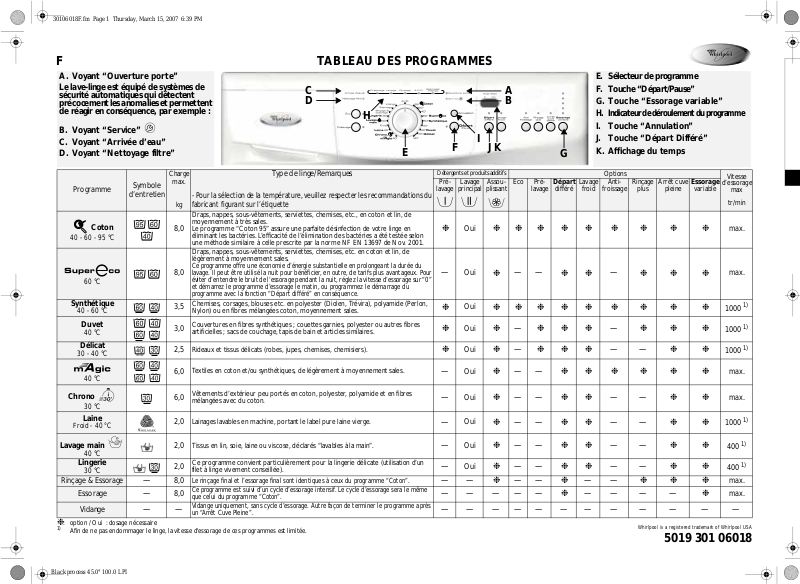

F TABLEAU DES PROGRAMMES

A. Voyant “Ouverture porte” Le lave-linge est équipé de systèmes de

sécurité automatiques qui détectent précocement les anomalies et permettent de réagir en conséquence, par exemple :

B. Voyant “Service” C. Voyant “Arrivée d’eau” D. Voyant “Nettoyage filtre”

C D

J K

A B

E. Sélecteur de programme F. Touche “Départ/Pause” G. Touche “Essorage variable” H. Indicateur de déroulement du programme I. Touche “Annulation” J. Touche “Départ Différé” K. Affichage du temps

Programme

Coton

40 - 60 - 95 °C

60 °C

Synthétique

40 - 60 °C

Duvet

40 °C

Délicat

30 - 40 °C

40 °C

Chrono

30 °C

Laine

Froid

- 40 °C

Symbole

d’entretien

Charge

max.

- Pour la sélection de la température, veuillez respecter les recommandations du fabricant figurant sur l’étiquette

Draps, nappes, sous-vêtements, serviettes, chemises, etc., en coton et lin, de moyennement à très sales. Le programme “Coton 95” assure une parfaite désinfection de votre linge en

8,0

éliminant les bactéries. L’efficacité de l’élimination des bactéries a été testée selon une méthode similaire à celle prescrite par la norme NF EN 13697 de Nov. 2001.

Draps, nappes, sous-vêtements, serviettes, chemises, etc. en coton et lin, de légèrement à moyennement sales.

Ce programme offre une économie d’énergie substantielle en prolongeant la durée du lavage. Il peut être utilisé la nuit pour bénéficier , en outre, de tarifs plus avantageux. P our

8,0

éviter d’entendre le bruit de l’essorage pendant la nuit, réglez la vitesse d’essorage sur “0” et démarrez le programme d’essorage le matin, ou programmez le démarrage du programme avec la fonction “Départ différé” en conséquence.

Chemises, corsages, blouses etc. en polye ster (Diolen, Trévira), polyamide (Perlon,

3,5

Nylon) ou en fibres mélangées coton, moyennement sales. Couvertures en fibres synthétiques ; couettes garnies, polyester ou autres fibres

3,0

artificielles ; sacs de couchage, tapis de bain et articles similaires.

Rideaux et tissus délicats (robes, jupes, chemises, chemisiers).

2,5

Textiles en coton et/ou synthétiques, de légèrement à moyennement sales.

6,0

Vêtements d’extérieur peu portés en coton, polyester, polyamide et en fibres

6,0

mélangées avec du coton.

Lainages lavables en machine, portant le label pure laine vierge.

2,0

Type de linge/Remarques

Détergents et produits additifs

Pré-

lavage

❉

—

❉ ❉ ❉

—

Lavage

principal

Oui

Assou-

plissant

❉❉❉ ❉ ❉ ❉ ❉ ❉ ❉

❉

❉❉❉ ❉ ❉ ❉ ❉ ❉ ❉ ❉ ❉ ❉

❉

Eco Pré-

lavage

Départ

différé

——

—

❉❉❉

—

❉❉❉

——

Options

Lavage

❉❉

froid

Anti-

—

Rinçage

plus

❉❉❉

froissage

——

Arrêt cuve

pleine

Essorage

variable

❉❉

❉❉❉ ❉ ❉ ❉

❉❉

——

❉❉

Vitesse

d’essorage

max

tr/min

max.

1000

max.

1000

Tissus en lin, soie, laine ou viscose, déclarés “lavables à la main”.

Lavage main

40 °C

Lingerie

30 °C

Rinçage & Essorage

Essorage

Vidange

❉

: option / Oui : dosage nécessaire

Afin de ne pas endommager le linge, la vitesse d'essorage de ces programmes est limitée.

Black process 45.0° 100.0 LPI

— —

——

2,0

Ce programme convient particulièrement pour la lingerie délicate (utilisation d’un

2,0

filet à linge vivement conseillée).

Le rinçage final et l’essorage final sont identiques à ceux du programme “Coton”.

8,0

Ce programme est suivi d’un cycle d’essorage intensif. Le cycle d’essorage sera le même

8,0

que celui du programme “Coton”. Vidange uniquement, sans cycle d’essorage. Autre façon de terminer le programme après

un “Arrêt Cuve Pleine”.

Oui

—

Oui

— ——

❉ ❉

❉

—— ——

——

—————

❉❉ ❉❉

❉ ❉

—— ——

——

❉❉❉

—— — —

❉❉ ❉❉

❉

400

max. max.

———————— — — — —

Whirlpool is a registered trademark of Whirlpool USA

5019 301 06018

30106018F.fm Page 2 Thursday, March 15, 2007 6:39 PM

DONNÉES SUR LA CONSOMMATION D’ÉNERGIE ET D’EAU

Programme

Coton

Temp é r a ture

(°C)

95 8,0 82

Charge

(kg)

Eau

(l)

Energie

(kWh)

Durée approx.du programme

(heures : minutes)

2,40 2:10

Coton 60 8,0 77 1,52 2:10

Coton avec option “Eco”

***

60 8,0 69 1,36 2:20

Coton 40 8,0 77 0,85 2:05

60 8,0 75 0,95 4:00

Synthétique 60 3,5 48

0,95 1:35

Synthétique 40 3,5 44 0,55 1:20

Duvet 40 3,0 74 0,75 1:30

Délicat 30 2,5 60 0,45 0:50

40 6,0 79 0,70 1:00

Chrono

30 6,0 72 0,35 0:30

Laine 40 2,0 60 0,65 0:45

Lavage main

40 2,0 45 0,65 0:40

Lingerie 30 2,0 45 0,35 0:36

Les données relatives à la consommation d’eau et d’énergie ont été mesurées dans les conditions normales prévues par la norme IEC/EN 60 456. Ces valeurs peuvent toutefois varier en fonction de la pression et de la température de l’arrivée d’eau, de la charge et du type de l i ng e .

L’affichage du temps résiduel peut différer des valeurs fournies dans le tableau, car il dépend des conditions d’utilisation de votre

habitation. Afin de réduire la température de l’eau, un peu d’eau froide est ajoutée à la fin du cycle de lavage, avant la vidange de la cuve.

Programme de référence pour l’étiquette énergétique.

***

V ERSEZ LE DÉTERGENT, FERMEZ LE HUBLOT ET SÉLECTIONNEZ LE PROGRAMME

Versez le détergent conformément aux indications figurant sur la première page ou dans le chapitre “Détergents et produits additifs” de votre notice d’utilisation.

1. Tournez le programme désiré et la température désirée.

2. L’

affichage du temps

programme sélectionné (en heures et en minutes), et le voyant

3. Le voyant de la s’allume.

sélecteur de programme

visualise la durée du

“Départ/Pause”

vitesse d’essorage

jusqu’au

prédéfinie

SÉLECTION DE L’OPTION DÉSIRÉE

Appuyez sur la touche de(s) option(s) souhaitée(s) le voyant correspondant s’allume. Si la combinaison du programme et des options supplémentaires n’est pas possible, le voyant s’éteint automatiquement. Les combinaisons d’options qui ne sont pas compatibles sont automatiquement désélectionnées.

Tou che “ Eco ”

• En modifiant le profil de température et en allongeant

légèrement le temps de lavage, vous obtiendrez un excellent résultat de lavage et réduirez simultanément la consommation énergétique.

Touche “Prélavage”

• Uniquement pour le lavage du linge

particulièrement sale (sable, salissures grossières, par exemple). La durée du cycle est augmentée d’environ 15 minutes.

• Si vous sélectionnez l’option “Prélavage”,

n’utilisez pas de détergent liquide dans le compartiment “Lavage principal”.

Touche “Lavage froid”

• L’eau est chauffée à 20°C maximum.

• Idéal pour le linge délicat dont l’étiquette d’entretien précise qu’il ne doit pas être lavé à plus de 30°C.

• Cette fonction peut être sélectionnée uniquement à la température la plus basse de chaque programme.

Touche “Anti-froissage”

• Cette option peut être utilisée avec les programmes “Coton”, “Synthétiques” et “Magic 40°” pour faciliter le repassage.

• Augmente la quantité d’eau et essore le linge très délicatement.

Tou che “ Rin çag e pl us”

• La quantité d’eau est augmentée et le cycle de rinçage est allongé.

• Particulièrement conseillée dans les régions où l’eau est extrêmement douce, pour le linge des bébés et des personnes allergiques.

Touche “Arrêt cuve pleine”

• Le linge non essoré reste dans la dernière eau de rinçage, permettant ainsi d’éviter la formation de faux plis et la décoloration du linge.

• Cette option est particulièrement conseillée pour les programmes “Synthétiques”, “Délicat” et “Magic 40°”.

• Elle est particulièrement utile si vous désirez remettre l’essorage à plus tard ou vidanger seulement.

• Si l’option “ Arrêt cuve pleine” est sélectionnée, ne pas laisser le linge trop longtemps dans l’eau.

Remarque :

le programme “Arrêt cuve pleine” s’arrête lorsque le voyant “Arrêt cuve pleine” s’allume dans l’indicateur de déroulement du programme. Le voyant situé à côté de la touche

“Départ/Pause”

clignote.

Pour supprimer l’option “Arrêt cuve pleine” :

• Appuyez sur la touche

“Départ/Pause”

; le programme se terminera automatiquement par le cycle d’essorage sélectionné pour le programme de lavage.

• Si vous ne désirez pas essorer les vêtements, tournez le sélecteur de programme jusqu’au programme “Vidange” et appuyez sur la touche

“Départ/Pause”

Touche “Essorage variable”

• Une vitesse d’essorage maximum est attribuée automatiquement à chaque programme.

• Appuyez sur cette touche pour définir une autre vitesse d’essorage.

• Si vous sélectionnez la vitesse d’essorage “0”, l’essorage final est annulé, mais les essorages intermédiaires à vitesse maximale ont lieu pendant le rinçage. L’eau est seulement vidangée.

DÉPART DIFFÉRÉ

La touche “Départ différé” permet au consommateur de démarrer la machine à sa meilleure convenance, par exemple la nuit pour bénéficier de tarifs plus avantageux. N’utilisez pas de détergent liquide si vous avez activé la fonction “Départ différé”.

• Sélectionnez le programme, la température et les options désirées.

• Appuyez sur la touche “Départ différé” pour sélectionner la durée pour le départ différé, entre 1 et 23 heures ;

• Appuyez sur la touche

“Départ/Pause”

. Le voyant situé au-dessus de la touche “Départ différé” clignote et le compte à rebours démarre.

• L’indication du nombre d’heures avant le démarrage du programme disparaît dès que le programme commence et est remplacé par l’indication du temps résiduel.

• Après avoir appuyé sur la touche

“Départ Pause”

le nombre d’heures présélectionné peut être réduit en appuyant à nouveau sur la touche “Départ différé”.

Pour supprimer la fonction “Départ différé” ..avant d’appuyer sur la touche “Départ/Pause” :

• Tournez le sélecteur de programme sur une autre position ou appuyez sur la touche

“Annulation”

..après avoir appuyé sur la touche “Départ/Pause” :

• Appuyez sur la touche

“Annulation”

pendant au moins 3 secondes - le nombre d’heures avant le démarrage du programme disparaît

DÉMARRAGE DU PROGRAMME

Ouvrez le robinet et appuyez sur la touche

”. Le voyant situé près de la touche “

Pause

s’allume. L’indicateur de déroulement du

Pause”

“Départ/

Départ/

programme indique la phase du programme en cours et se déplace de gauche à droite en passant par les phases de lavage, rinçage et essorage/vidange. L’affichage du temps indique la durée résiduelle du programme. Le temps résiduel est recalculé dans certaines phases du programme à cause des variations de charge et de température. Dans ce cas, une animation apparaît à l’affichage du temps.

VOYANT “OUVERTURE PORTE”

Avant de démarrer un programme et au terme d’un programme, le voyant est allumé pour indiquer que le hublot peut être ouvert. Tant qu’un programme de lavage est en cours, le hublot reste verrouillé et ne peut en aucun cas être forcé. Si vous devez absolument l’ouvrir alors qu’un programme est en cours, consultez le chapitre “Annulation (RAZ) d’un programme avant la fin”.

VOYANTS ROUGES

“Service”

L’allumage du voyant “Service” peut être déclenché par un défaut de fonctionnement d’un composant électrique. Consultez le chapitre “Diagnostic rapide” dans le Mode d’Emploi ; si le problème persiste, contactez le Service Après-vente.

“Arrivée d’eau”

L’eau n’entre que lentement ou pas du tout. Ouvrez le robinet ; si le voyant reste allumé, consultez le chapitre “Diagnostic Rapide” dans le Mode d’Emploi.

“Nettoyage filtre”

La vidange de l’eau ne s’effectue pas. Vérifiez si le tuyau de vidange n’est pas plié ou si le filtre ne doit pas être nettoyé ; dans ce dernier cas, consultez le Mode d’Emploi (“Nettoyage du filtre”).

FIN DU PROGRAMME

• Tous les voyants de l’indicateur de déroulement du programme sont éteints et le voyant “Ouverture porte” est allumé.

1. Tournez le sélecteur de programme sur “Off/O”.

2. Fermez le robinet.

3. Ouvrez la porte et sortez le linge.

4. Laissez la porte entrouverte pour permettre au tambour de sécher.

CHANGEMENT DE PROGRAMME ET/OU D’OPTIONS APRÈS LE DÉMARRAGE DU PROGRAMME

1. Appuyez sur la touche

“Départ/Pause”

démarrer le programme. Le voyant s’allume.

2. Sélectionnez un autre programme (autre température), une autre vitesse d’essorage et d’autres options, si vous le souhaitez.

3. Appuyez de nouveau sur la touche

“Départ/Pause”

Le nouveau programme démarrera là où le programme précédent a été interrompu. N’ajoutez pas d’autre détergent pour ce programme.

ANNULATION (RÉINITIALISATION) D’UN PROGRAMME EN COURS AVANT LA FIN

La touche

“Annulation”

annule un programme

avant la fin.

• Appuyez sur la touche

“Annulat ion”

au moins 3 secondes. L’eau résiduelle est vidangée avant que le hublot ne puisse être ouvert.
