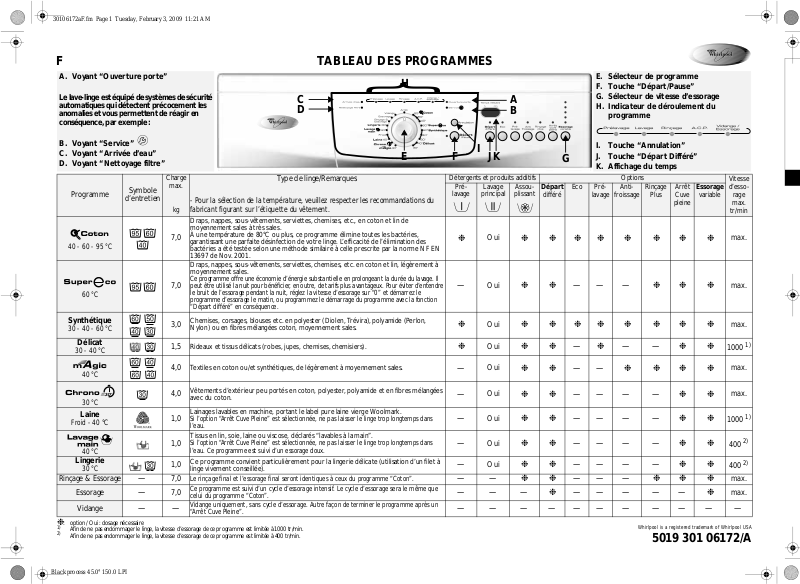

F TABLEAU DES PROGRAMMES
A. Voyant “Ouverture porte”
Le lave-linge est équipé de systèmes de sécurité
automatiques qui détectent précocement les
anomalies et vous permettent de réagir en
conséquence, par exemple :
C
D
H
}
A
B
E. Sélecteur de programme
F. Touche “Départ/Pause”
G. Sélecteur de vitesse d’essorage
H. Indicateur de déroulement du
programme
B. Voyant “Service”
C. Voyant “Arrivée d’eau”
D. Voyant “Nettoyage filtre”
Charge
Programme
40 - 60 - 95 °C
60 °C
Synthétique
30 - 40 - 60 °C
Délicat
30 - 40 °C
40 °C
30 °C
Laine
Froid - 40 °C
40 °C
Lingerie
30 °C
Rinçage & Essorage
Essorage
Vidange
option / Oui : dosage nécessaire
❉
:
1)
Afin de ne pas endommager le linge, la vitesse d’essorage de ce programme est limitée à 1000 tr/min.
2)
Afin de ne pas endommager le linge, la vitesse d’essorage de ce programme est limitée à 400 tr/min.
Symbole
d’entretien
—
—
——
max.
- Pour la sélection de la température, veuillez respecter les recommandations du
fabricant figurant sur l’étiquette du vêtement.
kg
Draps, nappes, sous-vêtements, serviettes, chemises, etc., en coton et lin de
moyennement sales à très sales.
À une température de 80°C ou plus, ce programme élimine toutes les bactéries,
7,0
garantissant une parfaite désinfection de votre linge. L’efficacité de l’élimination des
bactéries a été testée selon une méthode similaire à celle prescrite par la norme NF EN
13697 de Nov. 2001.
Draps, nappes, sous-vêtements, serviettes, chemises, etc. en coton et lin, légèrement à
moyennement sales.
Ce programme offre une économie d’énergie substantielle en prolongeant la durée du lavage. Il
peut être utilisé la nuit pour bénéficier , en outre, de tarifs plus avantageux. Pour éviter d’entendre
7,0
le bruit de l’essorage pendant la nuit, réglez la vitesse d’essorage sur “0” et démarrez le
programme d’essorage le matin, ou programmez le démarrage du programme avec la fonction
“Départ différé” en conséquence.
Chemises, corsages, blouses etc. en polyester (Diolen, Trévira), polyamide (Perlon,
3,0
Nylon) ou en fibres mélangées coton, moyennement sales.
Rideaux et tissus délicats (robes, jupes, chem is e s , chemisiers).
1,5
Textiles en coton ou/et synthétiques, de légèrement à moyennement sales.
4,0
Vêtements d’extérieur peu portés en coton, polyester, polyamide et en fibres mélangées
4,0
avec du coton.
Lainages lavables en machine, portant le label pure laine vierge Woolmark.
Si l’option “Arrêt Cuve Pleine” est sélectionnée, ne pas laisser le linge trop longtemps dans
1,0
l’eau.
Tissus en lin, soie, laine ou viscose, déclarés “lavables à la main”.
Si l’option “Arrêt Cuve Pleine” est sélectionnée, ne pas laisser le linge trop longtemps dans
1,0
l’eau. Ce programme est suivi d’un essorage doux.
Ce programme convient particulièrement pour la lingerie délicate (utilisation d’un filet à
1,0
linge vivement conseillée).
Le rinçage final et l’essorage final seront identiques à ceux du programme “Coton”.
7,0
Ce programme est suivi d’un cycle d’essorage intensif. Le cycle d’essorage sera le même que
7,0
celui du programme “Coton”.
Vidange uniquement, sans cycle d’essorage. Autre façon de terminer le programme après un
“Arrêt Cuve Pleine”.
Type de linge/Remarques
E
F
Détergents et produits additifs Options
Pré-
lavage
❉
—
❉
❉
—
—
—
—
—
——
———
JK
Lavage
principal
Oui
Oui
Oui
Oui
Oui
Oui
Oui
Oui
Oui
G
Départ
différé
❉
Assou-
plissant
❉❉❉❉❉❉❉❉
❉❉
❉❉❉❉❉❉❉❉
❉❉
❉❉
❉❉
❉❉
❉❉
❉❉
❉❉
I
I. Touche “Annulation”
J. Touche “Départ Différé”
K. Affichage du temps
Eco Pré-
lavage
—— —
—
——
—— — —
—— — —
—— — —
—— — —
—— —
Anti-
froissage
Rinçage
Plus
Arrêt
Cuve
pleine
❉❉❉
——
❉
❉❉❉❉
❉❉❉
❉❉
❉❉
❉❉
❉❉
❉❉
—— — — —
Essorage
variable
❉
Vitesse
d’esso-
rage
max.
tr/min
max.
max.
max.
1000
max.
max.
1000
400
400
max.
max.
1)
1)
2)
2)
———————————
Whirlpool is a registered trademark of Whirlpool USA
5019 301 06172/A
Black process 45.0° 150.0 LPI
30106172aF.fm Page 2 Tuesday, February 3, 2009 11:21 AM
DONNÉES SUR LA CONSOMMATION D’ÉNERGIE ET D’EAU
Programme
Coton 60 7,0 69 1,33 2:20
Coton avec option “Eco”
Coton 40 7,0 69 0,75 2:05
Synthétique 60 3,0 46
Synthétique 40 3,0 42 0,40 1:20
Délicat 30 1,5 60 0,50 0:45
Laine 40 1,0 60 0,55 0:45
Les données relatives à la consommation d’eau et d’énergie ont été mesurées dans les conditions normales prévues par la norme CEI/EN 60 456.
Ces valeurs peuvent toutefois varier en fonction de la pression et de la température de l’arrivée d’eau, de la charge et du type de lin ge.
L’affichage du temps résiduel peut différer des valeurs fournies dans le tableau, car il dépend des conditions d’utilisation de votre habitation.
*
Afin de réduire la température de l’eau, un peu d’eau froide est ajoutée à la fin du cycle de lavage, avant la vidange de la cuve.
**
Programme de référence pour l’étiquette énergétique.
***
Lingerie 30 1,0 45 0,45 0:40
***
Tempé r a t ure
(°C)
95 7,0 74
60 7,0 54 1,19 2:10
60 7,0 69 0,84 4:00
40 4,0 48 0,50 1:00
30 4,0 48 0,25 0:30
40 1,0 45 0,55 0:40
V ERSEZ LE DÉTERGENT, FERMEZ LE HUBLOT
ET SÉLECTIONNEZ LE PROGRAMME
Versez le détergent conformément aux indications
figurant sur la première page ou à celles fournies au
chapitre “Détergents et produits additifs” dans
votre Mode d’emploi.
1. Tournez le
sélecteur de programme
jusqu’au
programme et la température souhaités.
2. L’
affichage de la durée
indique la durée du
programme sélectionné (en heures et en
minutes), et le voyant “Départ/Pause” clignote.
3. Le
correspondant à la vitesse d’essorage
voyant
prédéfinie s’allume.
SÉLECTION DE L’OPTION DÉSIRÉE
Pressez la touche de(des) option(s) souhaitée(s) - le
voyant correspondant s’allume.
Si la combinaison du programme et des options
supplémentaires n’est pas possible, le voyant s’éteint
automatiquement. Les combinaisons d’options qui ne
conviennent pas sont automatiquement désélectionnées.
Touc h e “Eco”
• En modifiant le profil de température et en
allongeant légèrement le temps de lavage, vous
obtiendrez un excellent résultat de lavage et
réduirez simultanément la consommation
énergétique.
Touche “Prélavage”
• P our le lavage du linge particulièrement sale (sable,
salissures grossières, par exemple). La durée du
cycle est augmentée d’environ 15 minutes.
Charge
(kg)
Eau
Énergie
(l)
(kWh)
2,10 2:10
**
0,80 1:35
**
Durée approx. du programme
(heures : minutes)
*
Touche “Antifroissage”
• Cette option peut être utilisée avec les
programmes “Coton”, “Synthétique” et
“Magic 40°” pour faciliter le repassage.
• A ugmente la quantité d’eau et essore le linge
très délicatement.
Touc h e “Rinç a ge Plus ”
• La quantité d’eau est augmentée et le cycle de
rinçage est allongé.
• Particulièrement conseillé dans les régions
possédant une eau extrêmement douce, pour le
linge des bébés et des personnes allergiques.
Touche “Arrêt Cuve Pleine”
• L e linge non essoré reste dans la dernière eau de
rinçage, permettant ainsi d’éviter la formation de
faux plis et la décoloration du linge.
• Cette option est particulièrement conseillée pour les
programmes “Synthétique”, “Délicat” et “Magic 40°”.
• Elle est particulièrement utile si vous désirez
remettre l’essorage à plus tard ou ne pas essorer.
Remarque :
Le programme “Arrêt Cuve Pleine”
s’arrête lorsque le voyant “Arrêt Cuve Pleine”
s’allume dans l’indicateur de déroulement du
programme. Le voyant situé à côté de la touche
“Départ/Pause”
clignote.
Pour supprimer l’option “Arrêt Cuve pleine” :
• Appuyez sur la touche
“Départ/Pause”
; le
programme se terminera automatiquement par
le cycle d’essorage sélectionné pour le
programme de lavage.
• Si vous ne désirez pas essorer les vêtements,
tournez le sélecteur de programme jusqu’au
programme “Vidange” et appuyez sur la touche
“Départ/Pause”
.
Touche “Essorage variable”
• Une vitesse d’essorage maximale est attribuée
automatiquement à chaque programme.
• A ppuyez sur cette touche pour définir une autre
vitesse d’essorage.
• Si vous sélectionnez la vitesse d’essorage “0”,
l’essorage final est annulé, mais les essorages
intermédiaires à vitesse maximale ont lieu
pendant le rinçage. L’eau est seulement vidangée.
DÉPART DIFFÉRÉ
La touche “Départ différé” permet au consommateur
de démarrer la machine à sa meilleure convenance, par
exemple la nuit pour bénéficier de tarifs plus avantageux.
• Sélectionnez le programme, la température et
les options désirées.
• Appuyez sur la touche “Départ différé” pour
sélectionner la durée du départ différé, entre 1
et 23 heures.
• Appuyez sur la touche
“Départ/Pause”
.
Le voyant situé à côté de la touche “Départ
différé” s’allume et le compte à rebours du
temps différé démarre.
• L’indication du nombre d’heures avant le démarrage du
programme disparaît dès que le programme démarre
et est remplacé par l’indication du temps résiduel.
• Après avoir appuyé sur la touche “Départ
différé”,le nombre d’’heures présélectionné peut
être réduit en appuyant à nouveau sur la touche
“Départ différé”.
Pour supprimer la fonction “Départ Différé”
..avant d’appuyer sur la touche “Départ/Pause” :
• Tournez le sélecteur de programme sur une
autre position ou appuyez sur la touche
“Annulation”
.
..après avoir appuyé sur la touche “Départ/Pause” :
• Appuyez sur la touche
“Annulation”
pendant
au moins 3 secondes - le temps du départ différé
disparaît de l’affichage de la durée.
DÉMARRAGE DU PROGRAMME
Ouvrez le robinet et appuyez sur la touche
“Départ/Pause”
“Départ/Pause”
. Le voyant situé près de la touche
est allumé. L’indicateur de
déroulement du programme indique la phase du
programme en cours, et se déplace de gauche à
droite en passant par les phases de lavage, rinçage et
essorage/vidange.
L’indicateur de durée indique le temps résiduel. Le
temps résiduel est recalculé dans certaines phases
du programme en raison de variations de charge et
de température de l’arrivée d’eau. Si tel est le cas,
vous voyez celles-ci se modifier à l’afficheur.
VOYANT “OUVERTURE PORTE”
Avant de démarrer un programme et au terme d’un
programme, le voyant est allumé pour indiquer que le
hublot peut être ouvert. Tant qu’un programme de
lavage est en cours, le hublot reste verrouillé et ne peut
en aucun cas être forcé. Si vous devez absolument
l’ouvrir alors qu’un programme est en cours, consultez
le chapitre “Annulation d’un programme avant la fin”.
VOYANTS ROUGES
“Service”
L’allumage du voyant “Service” peut être déclenché
par un défaut de fonctionnement d’un composant
électrique. Consultez le chapitre “Diagnostic
rapide” dans le Mode d’emploi ; si le problème
persiste, contactez le Service Après-vente.
“Arrivée d’eau”
L’eau n’entre que lentement ou pas du tout. Ouvrez
le robinet ; si le voyant reste allumé, consultez le
chapitre “Diagnostic Rapide” dans le Mode
d’emploi.
“Nettoyage filtre”
La vidange de l’eau ne s’effectue pas. Vérifiez si le
tuyau de vidange n’est pas plié ou si le filtre ne doit
pas être nettoyé ; dans ce dernier cas, consultez le
Mode d’emploi (“Nettoyage du filtre”).
FIN DU PROGRAMME
• Tous les voyants de l’indicateur de déroulement
du programme sont éteints et le voyant “Porte
ouverte” est allumé.
1. Tournez le sélecteur de programme sur “Arrêt/O”.
2. Fermez le robinet.
3. Ouvrez la porte et sortez le linge.
4. Laissez la porte entrouverte pour permettre au
tambour de sécher.
CHANGEMENT DE PROGRAMME ET/OU
D’OPTIONS APRÈS LE DÉMARRAGE DU
PROGRAMME
1. Appuyez sur la touche
“Départ/Pause”
pour
démarrer le programme. Le voyant s’allume.
2. Sélectionnez un autre programme (une autre
température), d’autres options supplémentaires et si vous le souhaitez - une autre vitesse d’essorage.
3. Appuyez de nouveau sur la touche
. Le nouveau programme démarrera là où le
Pause”
“Départ/
programme précédent a été interrompu. N’ajoutez
pas d’autre détergent pour ce programme.
ANNULATION (RÉINITIALISATION) D’UN
PROGRAMME EN COURS AVANT LA FIN
La touche
“Annulation”
annule un programme
avant la fin.
• Appuyez sur la touche
“Annulation”
pendant au
moins 3 secondes. L’eau résiduelle est évacuée
avant que le hublot ne puisse être ouvert.
Whirlpool is a registered trademark of Whirlpool USA
5019 301 06172/A
Black process 45.0° 150.0 LPI
Loading...
