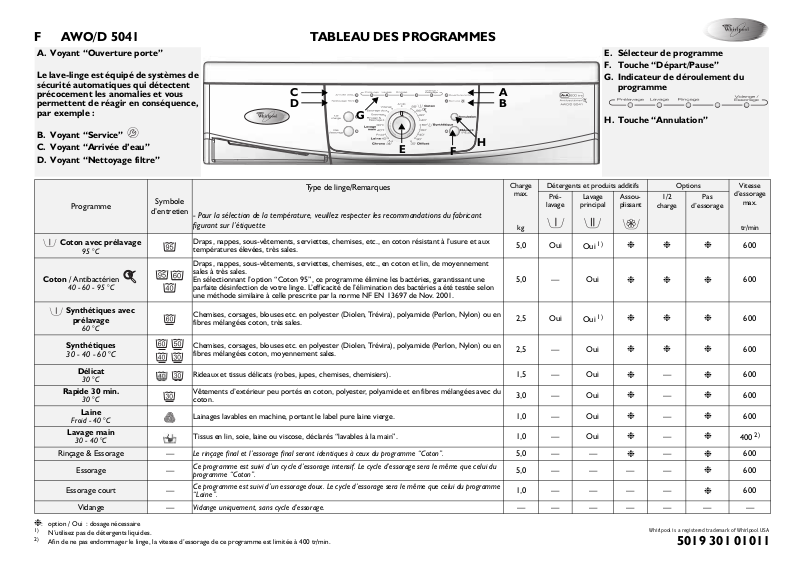

Whirlpool AWO/D 5041 PROGRAM TABLE

F AWO/D 5041 TABLEAU DES PROGRAMMES

A. Voyant “Ouverture porte”

Le lave-linge est équipé de systèmes de sécurité automatiques qui détectent précocement les anomalies et vous permettent de réagir en conséquence, par exemple :

B. Voyant “Service” C. Voyant “Arrivée d’eau” D. Voyant “Nettoyage filtre”

C D

A B

E. Sélecteur de programme F. Touche “Départ/Pause” G. Indicateur de déroulement du

programme

H. Touche “Annulation”

Programme

Coton avec prélavage

95 °C

/ Antibactérien

Coton

40 - 60 - 95 °C

Synthétiques avec

prélavage

60 °C

Synthétiques

30 - 40 - 60 °C

Délicat

30 °C

Rapide 30 min.

30 °C

Laine

Froid - 40 °C

Lavage main

30 - 40 °C

Rinçage & Essorage —

Essorage —

Essorage court —

Vidange —

: option / Oui : dosage nécessaire

❉

N’utilisez pas de détergents liquides.

Afin de ne pas endommager le linge, la vitesse d’essorage de ce programme est limitée à 400 tr/min.

Symbole

d’entretien

- Pour la sélection de la température, veuillez respecter les recommandations du fabricant figurant sur l’étiquette

Draps, nappes, sous-vêtements, serviettes, chemises, etc., en coton résistant à l’usure et aux températures élevées, très sales.

Draps, nappes, sous-vêtements, serviettes, chemises, etc., en coton et lin, de moyennement sales à très sales. En sélectionnant l’option “Coton 95”, ce programme élimine les bactéries, garantissant une parfaite désinfection de votre linge. L’efficacité de l’élimination des bactéries a été testée selon une méthode similaire à celle prescrite par la norme NF EN 13697 de Nov. 2001.

Chemises, corsages, blouses etc. en polyester (Diolen, Trévira), polyamide (Perlon, Nylon) ou en fibres mélangées coton, très sales.

Chemises, corsages, blouses etc. en polyester (Diolen, Trévira), polyamide (Perlon, Nylon) ou en fibres mélangées coton, moyennement sales.

Rideaux et tissus délicats (robes, jupes, chemises, chemisiers).

Vêtements d’extérieur peu portés en coton, polyester, polyamide et en fibres mélangées avec du coton.

Lainages lavables en machine, portant le label pure laine vierge.

Tissus en lin, soie, laine ou viscose, déclarés “lavables à la main”.

Le rinçage final et l’essorage final seront identiques à ceux du programme “Coton”. Ce programme est suivi d’un cycle d’essorage intensif. Le cycle d’essorage sera le même que celui du

programme “Coton”. Ce programme est suivi d’un essorage doux. Le cycle d’essorage sera le même que celui du programme

“Laine”. Vidange uniquement, sans cycle d’essorage.

Type de linge/Remarques

Charge

max.

5,0 Oui

5,0 — Oui

2,5 Oui

2,5 — Oui

1,5 — Oui

3,0 — Oui

1,0 — Oui

5,0 — —

5,0 — — — —

1,0 — — — —

—— — — — — —

Détergents et produits additifs Options Vitesse

Pré-

lavage

Lavage

principal

Oui

Assou-

plissant

1/2

charge

Pas

d’essorage

❉❉ ❉

Oui

❉❉ ❉

❉ ❉ ❉ ❉

❉

—

❉ ❉ ❉ ❉

❉ ❉

❉

Whirlpool is a registered trademark of Whirlpool USA

d’essorage

max.

tr/min

600

400

600

5019 301 01011

DONNÉES SUR LA CONSOMMATION D’ÉNERGIE ET D’EAU

Programme

Te m p é r a t u r e

(°C)

Coton / Antibactérien 95 5,0 49

Coton

60 5,0 44 0,85 2:20

Charge

(kg)

Eau

(l)

Énergie

Durée approx. du programme

(kWh)

1,90 2:00

(heures : minutes)

Coton 40 5,0 44 0,60 2:00

Synthétiques 60 2,5 50

0,70 1:30

Synthétiques 40 2,5 45 0,55 1:15

Délicat 30 1,5 50 0,50 0:45

Rapide 30 min. 30 3,0 40 0,40 0:30

Laine 40 1,0 55 0,60 0:45 Lavage main 40 1,0 45 0,60 0:40 Lavage main 30 1,0 45 0,50 0:40

Les données relatives à la consommation d’eau et d’énergie ont été mesurées dans les conditions normales prévues par la norme CEI/EN 60 456. Ces valeurs peuvent toutefois varier en fonction de la pression de l’eau, de la température de l’arrivée d’eau, de la charge et du type de linge.

Afin de réduire la température de l’eau, un peu d’eau froide est ajoutée à la fin du cycle de lavage, avant la vidange de la

cuve. Programme de référence pour l’étiquette énergétique.

VERSEZ LE DÉTERGENT, FERMEZ LE HUBLOT ET SÉLECTIONNEZ LE PROGRAMME

Versez le détergent conformément aux indications figurant sur la première page ou celles décrites dans votre notice d’utilisation. Fermez le hublot et positionnez le

sélecteur de programme

sur le programme et la température souhaités. Le voyant situé à côté de la touche

“Départ/Pause”

clignote.

SÉLECTION DE L’OPTION DÉSIRÉE

Pressez la touche de(des) option(s) souhaitée(s) - le voyant correspondant s’allume. Si la combinaison du programme et des options supplémentaires n’est pas possible, le voyant s’éteint automatiquement. Les combinaisons d’options qui ne conviennent pas sont automatiquement désélectionnées.

To u ch e “ 1/ 2 c ha r g e”

• Réduit la consommation d’eau, en particulier lors du rinçage.

• Idéal pour le linge peu sale ou les petites charges (max. 3 kg).

Touche “Pas d’essorage”

• Idéal pour les pièces délicates, pour éviter qu’elles ne s’usent ou se déchirent sous l’effet de l’essorage.

Remarque :

avec les programmes “Coton” et “Synthétiques”, un cycle d’essorage de courte durée est prévu même si l’option “Pas d’essorage” a été sélectionnée, et ce afin d’optimiser les résultats du rinçage.

DÉMARRAGE DU PROGRAMME

Ouvrez le robinet et appuyez sur la touche

“Départ/Pause” “Départ/Pause”

. Le voyant situé près de la touche

est allumé. L’indicateur de déroulement du programme indique la phase du programme en cours, en se déplaçant de gauche à droite en passant par les phases de Lavage, Rinçage et Essorage/Vidange.

Dès que la phase du programme est terminée, le voyant correspondant s’éteint.

VOYANT “OUVERTURE PORTE”

Avant de démarrer un programme et au terme d’un programme, le voyant est allumé pour indiquer que le hublot peut être ouvert. Tant qu’un programme de lavage est en cours, le hublot reste verrouillé et ne peut en aucun cas être forcé. Si vous devez absolument l’ouvrir alors qu’un programme est en cours, consultez le chapitre “Interruption (Annulation) d’un programme en cours avant la fin”.

VOYANTS ROUGES

“Service”

L’allumage du voyant “Service” peut être déclenché par un défaut de fonctionnement d’un composant électrique. Consultez le chapitre “Diagnostic rapide” dans la notice d’utilisation ; si le problème persiste, contactez le Service Après-vente.

“Arrivée d’eau”

L’eau n’entre que lentement ou pas du tout. Ouvrez le robinet ; si le voyant reste allumé, consultez le chapitre “Diagnostic Rapide” dans la notice d’utilisation.

“Nettoyage filtre”

La vidange de l’eau ne s’effectue pas. Vérifiez si le tuyau de vidange n’est pas plié ou si le filtre ne doit pas être nettoyé ; dans ce dernier cas, consultez la Notice d’utilisation (“Nettoyage du filtre”).

FIN DU PROGRAMME

• Tous les voyants de l’indicateur de déroulement du programme sont éteints et le voyant “Ouverture porte” est allumé.

1. Tournez le sélecteur de programme sur “Arrêt/O”.

2. Fermez le robinet.

3. Ouvrez la porte et sortez le linge.

4. Laissez la porte entrouverte pour permettre au tambour de sécher.

CHANGEMENT DE PROGRAMME ET/OU D’OPTIONS APRÈS LE DÉMARRAGE DU PROGRAMME

1. Appuyez sur la touche

“Départ/Pause”

pour

démarrer le programme. Le voyant s’allume.

2. Sélectionnez un autre programme (une autre température), d’autres options supplémentaires et - si vous le souhaitez - une autre vitesse d’essorage.

3. Appuyez de nouveau sur la touche

. Le nouveau programme démarrera là

Pause”

“Départ/

où le programme précédent a été interrompu. N’ajoutez pas d’autre détergent pour ce programme.

INTERRUPTION (ANNULATION) D’UN PROGRAMME EN COURS AVANT LA FIN

La touche

“Annulation”

annule un programme

avant la fin.

• Appuyez sur la touche

“Annulation”

pendant au moins 3 secondes. L’eau résiduelle est évacuée avant que le hublot ne puisse être ouvert.

Whirlpool is a registered trademark of Whirlpool USA

5019 301 01011
