Whirlpool AWO/D 11814 STEAM W PROGRAM TABLE

30106081F.fm Page 1 Thursday, August 16, 2007 12:41 PM

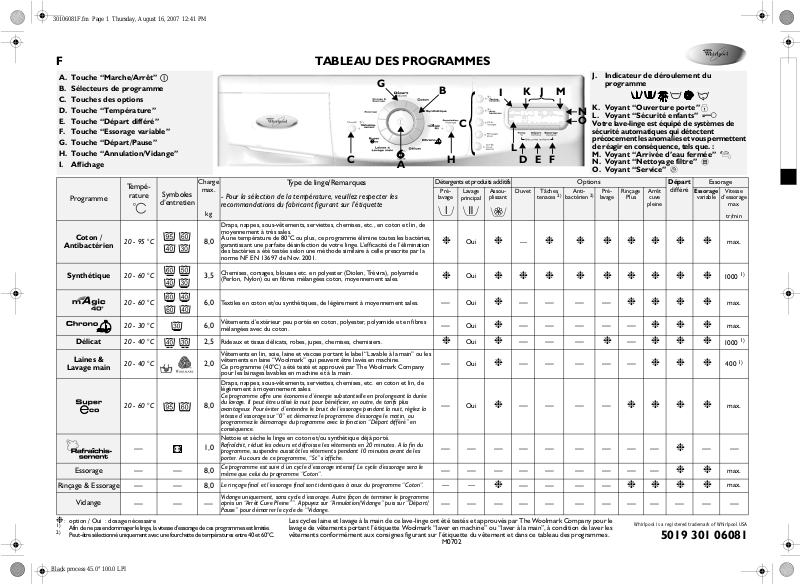

F TABLEAU DES PROGRAMMES

A. Touche “Marche/Arrêt” B. Sélecteurs de programme C. Touches des options D. Touche “Température” E. Touche “Départ différé” F. Touche “Essorage variable” G. Touche “Départ/Pause” H. Touche “Annulation/Vidange” I. Affichage

Programme

Coton /

Antibactérien

Synthétique

Te m p é -

rature

20 - 95 °C

20 - 60 °C

Symboles

d’entretien

Charge

max.

- Pour la sélection de la température, veuillez respecter les recommandations du fabricant figurant sur l’étiquette

Draps, nappes, sous-vêtements, serviettes, chemises, etc., en coton et lin, de moyennement à très sales. À une température de 80°C ou plus, ce programme élimine toutes les bactéries,

8,0

garantissant une parfaite désinfection de votre linge. L’efficacité de l’élimination des bactéries a été testée selon une méthode similaire à celle prescrite par la norme NF EN 13697 de Nov. 2001.

Chemises, corsages, blouses etc. en polyester (Diolen, Trévira), polyamide

3,5

(Perlon, Nylon) ou en fibres mélangées coton, moyennement sales.

Type de linge/Remarques

}

Détergents et produits additifs Options

Pré-

Lavage

lavage

principal

Oui

❉

Oui

❉

J. Indicateur de déroulement du

programme

K M

Assou-

plissant

❉

D E F

Duvet Tâches

—

}

K. Voyant “Ouverture porte”

L. Voyant “Sécurité enfants”

Votre lave-linge est équipé de systèmes de sécurité automatiques qui détectent précocement les anomalies et vous permettent de réagir en conséquence, tels que. : M. Voyant “Arrivée d’eau fermée” N. Voyant “Nettoyage filtre” O. Voyant “Service”

Départ

tenaces

bactérien

Anti-

Pré-

lavage

Rinçage

Plus

Arrêt

cuve

pleine

différé

❉❉❉❉❉❉❉

Essorage

variable

❉❉❉ ❉❉❉❉❉❉

Vitesse

d’essorage

max.

tr/min

max.

1000

20 - 60 °C

20 - 30 °C

Délicat

Laines &

Lavage main

20 - 40 °C

20 - 60 °C

—

Essorage

Rinçage & Essorage

Vidange

❉

: option / Oui : dosage nécessaire

Afin de ne pas endommager le linge, la vitesse d'essorage de ces programmes est limitée.

Peut-être sélectionné uniquement avec une fourchette de températures entre 40 et 60°C.

—— ——

———

Textiles en coton et/ou synthétiques, de légèrement à moyennement sales.

6,0

Vêtements d’extérieur peu portés en coton, polyester, polyamide et en fibres

6,0

mélangées avec du coton.

Rideaux et tissus délicats, robes, jupes, chemises, chemisiers.

2,5

Vêtements en lin, soie, laine et viscose portant le label “Lavable à la main” ou les vêtements en laine “Woolmark” qui peuvent être lavés en machine.

2,0

Ce programme (40°C) a été testé et approuvé par The Woolmark Company pour les lainages lavables en machine et à la main.

Draps, nappes, sous-vêtements, serviettes, chemises, etc. en coton et lin, de légèrement à moyennement sales.

Ce programme offre une économie d’énergie substantielle en prolongeant la durée du lavage. Il peut être utilisé la nuit pour bénéficier, en outre, de tarifs plus

8,0

avantageux. Pour éviter d’entendre le bruit de l’essorage pendant la nuit, réglez la vitesse d’essorage sur “0” et démarrez le programme d’essorage le matin, ou programmez le démarrage du programme avec la fonction “Départ différé” en conséquence.

Nettoie et sèche le linge en coton et/ou synthétique déjà porté.

Rafraîchit, réduit les odeurs et défroisse les vêtements en 20 minutes. A la fin du

1,0

programme, suspendre aussitôt les vêtements pendant 10 minutes avant de les porter. Au cours de ce programme, “St” s’affiche.

Ce programme est suivi d’un cycle d’essorage intensif. Le cycle d’essorage sera le

8,0

même que celui du programme “Coton“. Le rinçage final et l’essorage final sont identiques à ceux du programme “Coton“.

8,0

Vidange uniquement, sans cycle d’essorage. Autre façon de terminer le programme après un “Arrêt Cuve Pleine””. Appuyez sur “Annulation/Vidange” puis sur “Départ/ Pause” pour démarrer le cycle de “Vidange.

Oui

—

❉

—

Oui

—— ——

❉

—— ———

❉

—— —

❉

—— ———

❉

—— ——

❉

—— ——— — ———

——

—— ——

❉

—— ——— — ———— — —

Les cycles laine et lavage à la main de ce lave-linge ont été testés et approuvés par The Woolmark Company pour le lavage de vêtements portant l’étiquette Woolmark “laver en machine” ou “laver à la main”, à condition de laver les vêtements conformément aux consignes figurant sur l’étiquette du vêtement et dans ce tableau des programmes.

M0702

❉❉❉ ❉

❉❉❉

—

❉❉❉

1000

❉❉❉

❉❉❉ ❉

❉

——

❉❉

❉❉❉ ❉

Whirlpool is a registered trademark of Whirlpool USA

5019 301 06081

max.

400

max.

Black process 45.0° 100.0 LPI

30106081F.fm Page 2 Thursday, August 16, 2007 12:41 PM

DONNÉES SUR LA CONSOMMATION D’ÉNERGIE ET D’EAU

Programme

Température

(°C)

Coton / Antibactérien 95 8,0 82

Coton

***

60 8,0 69 1,36 2:20

Coton 40 8,0 77 0,85 2:05 Synthétiques 60 3,5 48 Synthétiques 40 3,5 44 0,55 1:20

40 6,0 79 0,70 1:00

30 6,0 72 0,35 0:30

Délicat 30 2,5 60 0,45 0:50

Laine 40 2,0 60 0,65 0:45 Laines & Lavage main 40 2,0 45 0,65 0:40 Laines & Lavage main 30 2,0 45 0,35 0:36

60 8,0 75 0,95 4:00

— 1,0 0,5 0,20 0:10

Les données relatives à la consommation d’eau et d’énergie ont été mesurées dans les conditions normales prévues par la norme CEI/EN 456. La consommation individuelle peut varier par rapport aux valeurs spécifiées dans le tableau, en raison des différences de pression et de température de l’alimentation en eau, de la charge et du type de linge

L’affichage du temps résiduel peut différer des valeurs fournies dans le tableau, car il dépend des conditions d’utilisation.

Afin de réduire la température de l’eau, un peu d’eau froide est ajoutée à la fin du cycle de lavage, avant la vidange de la cuve.

Programme de référence pour l’étiquette énergétique.

***

VERSEZ LE DÉTERGENT, FERMEZ LE HUBLOT ET SÉLECTIONNEZ LE PROGRAMME

Versez le détergent conformément aux indications figurant sur la première page ou dans le chapitre “Détergents et produits additifs” de votre Mode d’emploi.

1. Appuyez sur la touche voyant bleu indique que le lave-linge est mis sous tension.

2. Sélectionnez le touche correspondante ; un voyant bleu s’allume.

3. Vous pouvez modifier la température et la

d’essorage

“Température” ou la touche “Essorage variable” .

“Marche/Arrêt”

programme souhaité

visualisées à l’écran en appuyant sur la touche

. Le cercle du

en appuyant sur la

vitesse

SÉLECTION DE L’OPTION DÉSIRÉE

Si la combinaison du programme et des options supplémentaires n’est pas possible, le voyant s’éteint automatiquement. Les combinaisons d’options qui ne sont pas compatibles sont automatiquement désélectionnées.

Touche “Duvet”

• Sélectionnez cette option pour laver de grands articles,

tels que couvertures synthétiques, couvre-lit avec rembourrage en plumes ou en fibres artificielles, sacs de couchage, tapis de bain et articles similaires.

Touche “Tâches tenaces”

• Ce programme traite le linge à la vapeur pendant le cycle

de lavage pour éliminer les tâches.

• Pour le linge en coton et/ou synthétique dans une

fourchette de températures de 40 à 60°C.

Touche “Antibactérien”

• Elimine les bactéries et désinfecte.

Charge

(kg)

Eau

Énergie

(l)

(kWh)

2,40 2:10

0,95 1:35

• Linge en coton et/ou synthétique portant l’étiquette , dans une fourchette de températures de 40 à 60°C.

• Prolonge la durée du programme d’environ une demiheure ou une heure selon la charge.

To u ch e “P r él a va ge ”

• Uniquement pour le lavage du linge particulièrement sale (sable, salissures grossières, par exemple). La durée du cycle est augmentée d’environ 15 minutes.

• Si vous sélectionnez l’option “Prélavage”, n’utilisez pas de détergent liquide dans le compartiment de lavage principal.

To u ch e “R in ç ag e P lu s”

• La quantité d’eau est augmentée et le cycle de rinçage est prolongé.

• Particulièrement conseillé dans les régions possédant une eau extrêmement douce, pour le linge des bébés et des personnes allergiques.

Touche “Arrêt Cuve Pleine”

• Le linge non essoré reste dans la dernière eau de rinçage, permettant ainsi d’éviter la formation de faux plis et la décoloration du linge.

• Cette option est particulièrement conseillée pour les programmes “Synthétiques”, “Magic 40°” et “Délicat”.

• Elle est particulièrement utile si vous désirez remettre l’essorage à plus tard ou vidanger seulement.

• Si l’option “Arrêt Cuve Pleine” est sélectionnée, ne pas laisser le linge trop longtemps dans l’eau.

Remarque :

lorsque le voyant “Arrêt Cuve Pleine” s’affiche à l’écran Le voyant bleu situé sous la touche

Pour supprimer l’option “Arrêt cuve pleine” :

• Appuyez sur la touche se terminera automatiquement par le cycle d’essorage sélectionné pour le programme de lavage.

le programme s’arrête sur “Arrêt Cuve Pleine”

Durée approx du programme

(heures : minutes)

“Départ/Pause”

clignote.

; le programme

• Si vous ne souhaitez pas essorer les vêtements, appuyez sur la touche

“Annulation/Vidange”

pour démarrer le programme de “Vidange.

Pause”

Touche “Essorage variable”

• Une vitesse d’essorage maximum est attribuée automatiquement à chaque programme.

• Appuyez sur cette touche pour définir une autre vitesse d’essorage.

• Si vous sélectionnez la vitesse d’essorage “0”, l’essorage final est annulé, mais les essorages intermédiaires à vitesse maximale ont lieu pendant le rinçage. L’eau est seulement vidangée.

, puis sur la touche

“Départ/

DÉPART DIFFÉRÉ

La touche “Départ Différé” permet au consommateur de démarrer la machine à sa meilleure convenance, par exemple la nuit pour bénéficier de tarifs plus avantageux. N’utilisez pas de détergent liquide si vous avez activé la fonction “Départ différé”.

• Sélectionnez le programme, la température, la vitesse d’essorage et les options.

• Appuyez sur la touche “Départ différé” pour sélectionner un départ retardé entre 1 et 23 heures.

• Appuyez sur la touche Le compte à rebours du temps différé démarre ; le symbole de l’horloge à côté du temps différé et le point entre les heures et les minutes se mettent à clignoter.

• L’indication du nombre d’heures avant le démarrage du programme disparaît dès que le programme commence, et est remplacé par l’indication du temps résiduel.

• Après avoir appuyé sur la touche nombre d’heures présélectionné peut être réduit en appuyant sur la touche “Départ différé”. À partir d’une heure, il est également possible de réduire ce temps par minutes.

Pour annuler la fonction “Départ Différé” ..avant d’appuyer sur la touche “Départ/Pause” :

• Sélectionner un autre programme ou appuyez sur la touche

..après avoir appuyé sur la touche “Départ/Pause” :

• Appuyez sur la touche

“Annulation/Vidange”

moins 3 secondes - la durée du départ différé n’est plus visualisée à l’écran.

“Départ/Pause”

“Annulation/Vidange”

“Départ/Pause”

pendant au

DÉMARRAGE DU PROGRAMME

Ouvrez le robinet et appuyez sur la touche Le voyant bleu au-dessous de la touche allumé. L’indicateur de déroulement du programme indique la phase du programme en cours et se déplace de gauche à droite en passant par les phases de lavage, rinçage et essorage/vidange.

“Départ/Pause”

est

VOYANT “OUVERTURE PORTE”

Avant de démarrer un programme et au terme d’un programme, le voyant est allumé pour indiquer que le hublot peut être ouvert. Tant qu’un programme de lavage est en cours, le hublot reste verrouillé et ne peut en aucun cas être forcé. Si vous devez absolument l’ouvrir alors qu’un programme est en cours, consultez le chapitre “Annulation (réinitialisation) d’un programme avant la fin”.

SÉCURITÉ ENFANTS

Vous avez la possibilité de verrouiller les touches du bandeau de commande, afin d’éviter toute utilisation inappropriée (par des enfants, par exemple).

• Appuyez simultanément sur les touches de température et de vitesse d’essorage et maintenez-les enfoncées pendant au moins 3 secondes. Le symbole de la clé s’allume à l’écran.

• Pour déverrouiller les touches : procédez de manière identique.

VOYANTS ROUGE SUR L’AFFICHAGE

“Arrivée d’eau fermée”

L’eau n’entre que lentement ou pas du tout. Ouvrez le robinet ; si le voyant reste allumé, consultez le chapitre “Diagnostic Rapide” dans le Mode d’emploi.

“Nettoyage filtre”

La vidange de l’eau ne s’effectue pas. Vérifiez si le tuyau de vidange n’est pas plié ou si le filtre ne doit pas être nettoyé ; dans ce dernier cas, consultez le Mode d’emploi (“Nettoyage du filtre”).

“Service”

L’allumage du voyant “Service” peut être déclenché par un défaut de fonctionnement d’un composant électrique. Consultez le chapitre “Diagnostic rapide” dans le Mode d’emploi ; si le problème persiste, contactez le Service Après-vente.

FIN DU PROGRAMME

• Les voyants de l’indicateur de déroulement du programme

sont éteints et le voyant “Ouverture porte” est allumé.

1. Mettez la machine hors tension en appuyant sur la touche

“Marche/Arrêt”

2. Fermez le robinet.

3. Ouvrez la porte et sortez le linge.

4. Laissez la porte entrouverte pour permettre au tambour

de sécher.

CHANGEMENT DE PROGRAMME ET/OU D’OPTIONS APRÈS LE DÉMARRAGE DU PROGRAMME

1. Appuyez sur la touche

le programme. Le voyant s’allume.

2. Sélectionnez un autre programme, une autre

température, une autre vitesse d’essorage et d’autres options, si vous le souhaitez.

3. Appuyez de nouveau sur la touche

nouveau programme démarrera là où le programme précédent a été interrompu. N’ajoutez pas d’autre détergent pour ce programme.

“Départ/Pause”

pour démarrer

“Départ/Pause”

ANNULATION (RÉINITIALISATION) D’UN PROGRAMME EN COURS AVANT LA FIN

La touche avant la fin.

• Appuyez sur la touche

“Annulation/Vidange”

au moins 3 secondes. L’eau résiduelle est vidangée avant que le hublot ne puisse être ouvert. Attention ! Le linge pourrait être encore chaud.

Whirlpool is a registered trademark of Whirlpool USA

annule un programme

“Annulation/Vidange”

5019 301 06081

. Le

pendant

Black process 45.0° 100.0 LPI
